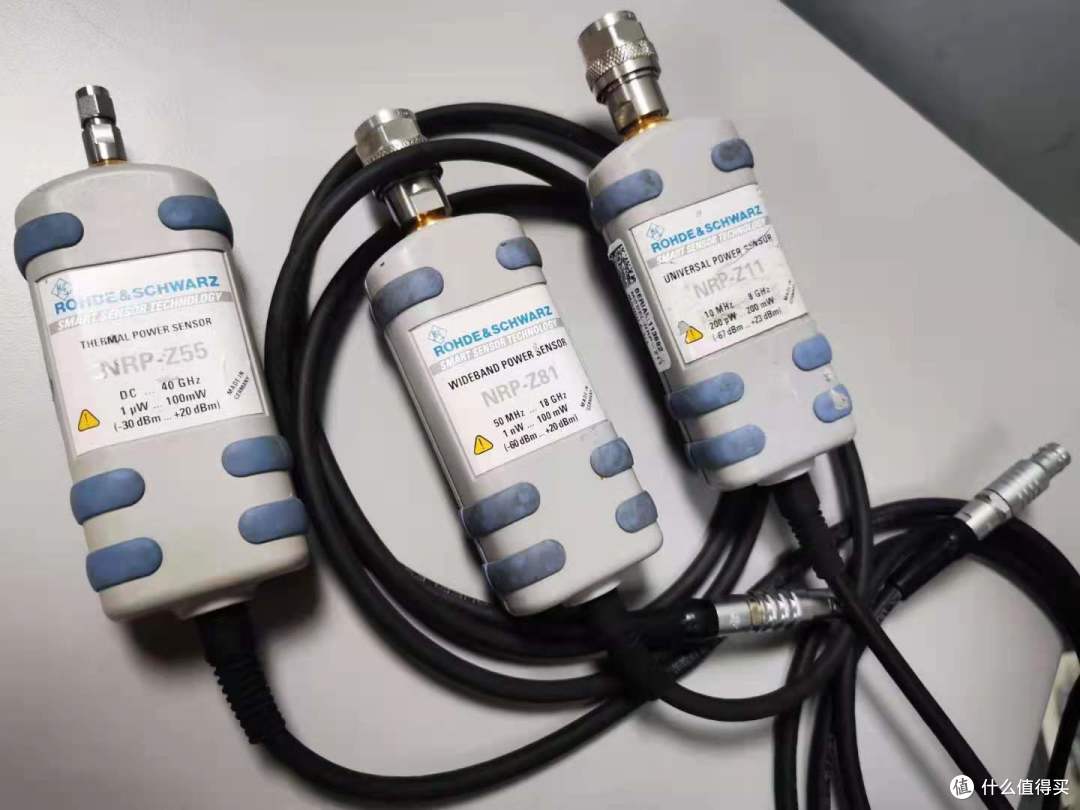

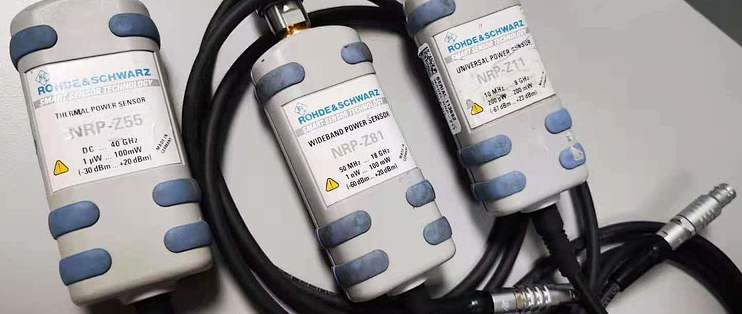

NRP-Z11罗德与施瓦茨功率探头
附加功能:
10兆赫至8千兆赫
200 pW - 200 mW(部件号1138.3004.02)
Rohde & Schwarz正在申请专利的多路径架构具有以下特点:3条信号路径,每条路径都装有三个二极管
6 dB宽重叠范围,平滑过渡
同时扫描和分析
重复信号的信号路径的斩波稳定
相对于传统技术的优势是显而易见的:高信噪比、低调制效应、切换信号路径时可忽略的延迟和不连续性,以及在可用视频带宽内对测试信号进行时域分析的能力。因此,这些传感器不仅能与峰值功率计竞争,而且在两个方面更胜一筹:对测试信号的射频带宽没有限制
更大的动态范围
功率传感器R&S·NRP-Z11、R&S·NRP-Z21、R&S·NRP-Z22、R&S·NRP-Z23和R&S NRP-Z24将多路径架构、多二极管技术和同步扫描多通道测量系统融合为一个独特的高性能概念。
多路径架构意味着组合两个或三个二极管检波器,以获得调制信号的大动态范围。这是通过专门在平方律区域操作每个检测器,并且仅使用最佳驱动的检测器进行测量来实现的。,
多个二极管由几个串联的零偏置肖特基二极管组成,集成在一个芯片上。用在RF检波器中时,它们扩大了平方律范围,因为测量电压在几个二极管之间分配,因此每个二极管的驱动更少,同时各个二极管的检测电压相加。
