首先道个歉，由于工作和家庭都很忙，之前本来雄心壮志的想好好写下来的模拟赛车系列文章好几年都没有更新，实在是有点对不住关注我的粉丝们。

时间一晃就过去了5年，模拟赛车也早已从小众领域发展成了很大众的项目，尤其是在国产品牌纷纷崛起之后，配置一套之前需要数万元才能搞定的全伺服方向盘+压力传感器踏板这样的设备已经非常便宜，5000多块就能搞一套相当骚包的模拟器了。

价格降了，圈子也就大了，有了人群基础，厂家开发新品的动力也变得更足，各种模拟仪表，模拟震动，甚至模拟风扇等套件纷纷上市，很酷炫。

像这种档位灯，就是目前很流行的模拟赛车配件之一，这玩意能够有效提升比赛时的专注力，让你无需移开目光就能随时知道当前的档位和赛道状态。

今天的这篇文章，我就教大家如何自制一部功能与市面上的成品完全一样的档位灯，而价格则只有它们的十分之一都不到。要做到这一点，首先咱们就需要去下载一个模拟届的神器软件SimHub。

然后在到马云家去购买两个很便宜的部件，Arduino nano开发板和2812的LED彩屏，总共花费24元，还包邮。

实物就这个样子，其中Arduino nano这玩意大家应该都很熟悉，简单好玩，简直是嵌入式开发的神器。我之前曾经9块钱的价格批发了20多个，做着做那的用到现在还有库存。

东西到货之后，装好SimHub，再将Arduino nano接上电脑，就能在软件的上述界面里看到它了。然后点击箭头指示的按钮，打开SKETCFH Setup，对主板进行配置和烧录。

SimHub的优秀之处，就是这货不仅能够支持各种各样的硬件和配置，还能一键烧录。实在是方便的不得了。

按图示选择并打开2812的输出，同时还可以设置数据输出引脚（一般用默认的6脚即可）。引脚下方的选项是画面镜像开关，不同厂家的2812有不同的设定，如果烧录之后显示画面反了就能通过这个设置将它翻过来。

SimHub的这个界面里还能设置非常多的其他模拟设备，并让它们同时工作，有兴趣的朋友可以自行选择，唯一要注意的就是不同项目的数据输出脚要互相避开，否则会产生数据紊乱的问题。

点击Upload to Arduino，软件就会自动生成对应的固件并写入到开发板内。写入完成后从电脑上拔下Arduino nano，我们开始接线了。

将2812接入Arduino nano非常简单，就只需要连接din、VCC、GND这3根线即可。由于2812的工作电流很小，因此可以直接将它连接到Arduino nano上通过USB进行供电。VCC连板子上的5V，GND连GND，din则连到我们刚刚设定好的D6引脚即可（如果你设置的是别的引脚，这里也要跟着变哟）。

连线完成之后，重新将Arduino nano插回电脑，然后退出刚才打开的SKETCFH Setup工具，SimHub就能找到新烧好的这个档位灯了，再打开测试模式试一下，一切正常。

动态效果，看起来还不错哟。这个灯虽然叫做档位灯，实际上它的显示内容可以随意设定。SimHub里的默认模式就是档位+旗语显示，当然您还能自行添加各种显示效果，一切都取决与您的想象力。

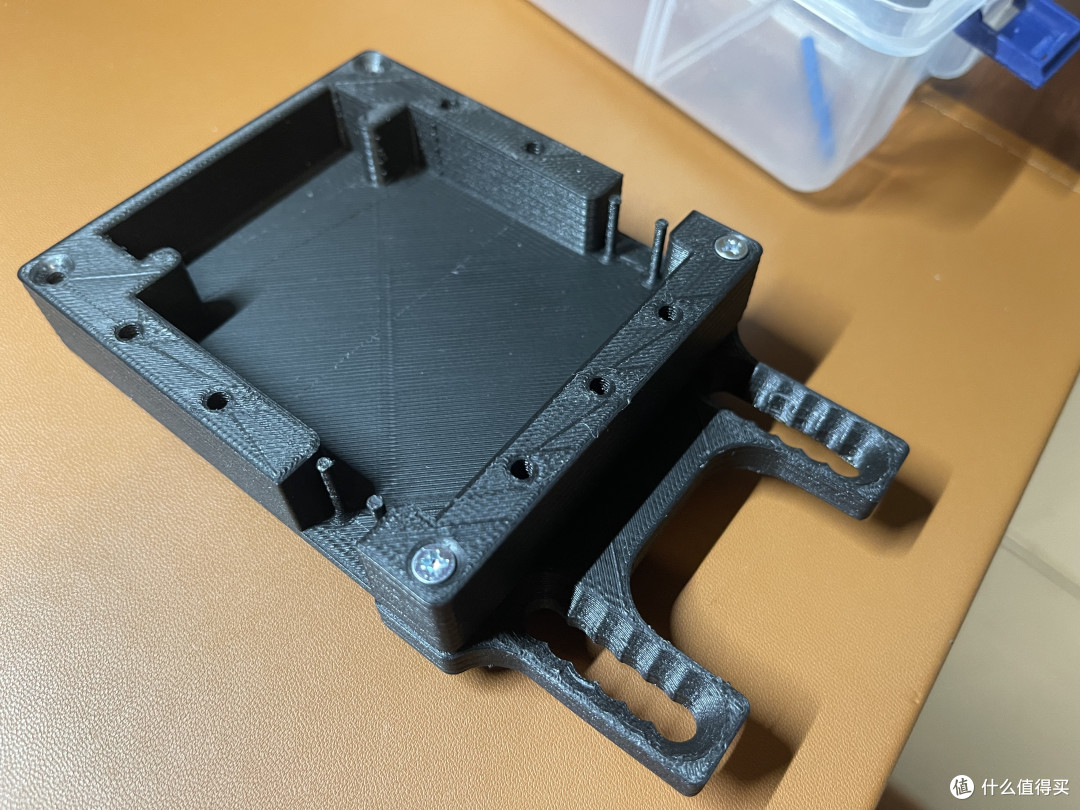

关于外壳的问题，我是用3D打印机打了一个外壳的。如果没有的朋友也不用急，随便找个差不多尺寸的黑色塑料壳就行，实在不行用纸壳糊一个也能凑合，反正这个灯也不受力。

上车效果，好像有点大了，不过我喜欢。

实际跑圈时候的样子，看起来跟成品档位灯也没什么区别哟，效果还是不错的。唯一的问题，就是我一边举着手机拍一边开车，没法多换几次档给大家看。
