最近两周，光刻机的消息特别密，上海微电子被放在大多数标题的正中间。但我把微博、知乎、B站和财经平台上的讨论并排看了一遍，发现信息是混着来的：真订单、两年前的旧目录、借壳传闻、良率传闻全搅在一起。对这条赛道有兴趣的话，先把"事实"和"叙事"分开，比追任何一条热点都重要。我逐条核了一遍，结果如下。
先说清楚三家公司，很多人一上来就搞混
讨论上海微电子之前，得先分清三个名字，因为最近一半的误读都来自这里。

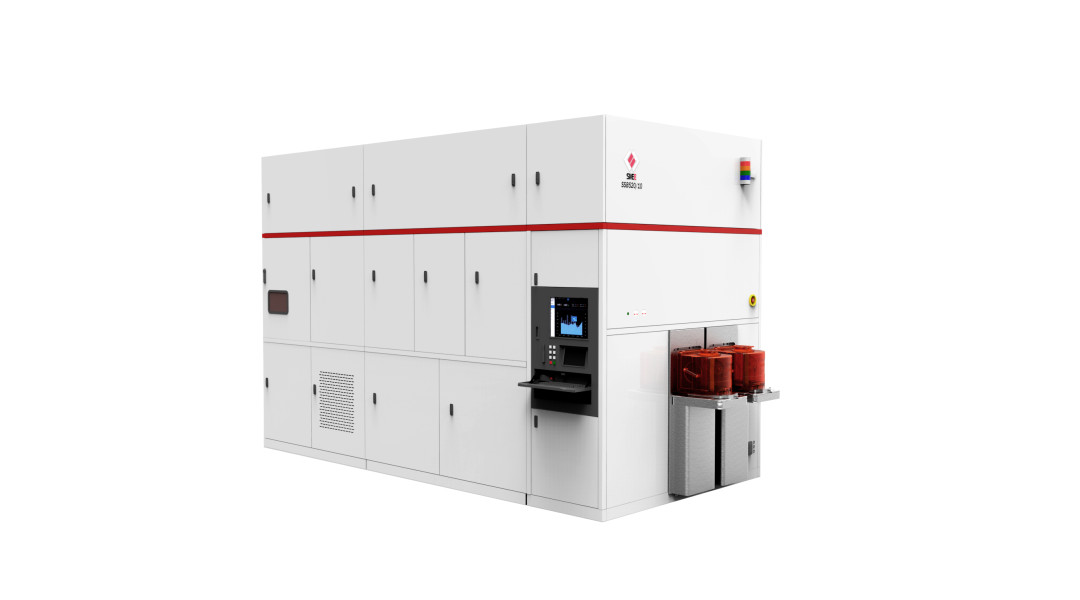

第一家是上海微电子（SMEE）母公司：2002 年成立于张江，如今是国内唯一具备前道光刻机整机研发与产业化能力的企业，没上市，也不披露经营数据。知乎官方口径能量产的是 SSA600 系列，覆盖 90nm 及以上，主要用在封装、面板这些泛半导体场景；2022 年 12 月，公司被美国商务部列入实体清单，关键进口部件通道进一步收窄。知乎
第二家是芯上微装（AMIES）：2025 年 2 月才成立，是从上海微电子装备体系中分拆出来、承接先进封装和泛半导体光刻这些成熟业务的独立公司。知乎去年 8 月 8 日，它刚办完第 500 台步进光刻机的交付仪式，交付对象是全球领先的晶圆级先进封测企业盛合晶微。微博今年 1 月，它又以 2.285 亿元收购了上海微电子旗下全资子公司威耀实业 100% 股权，上海微电子退出股东行列。微博两家公司的资产边界，正在越切越清楚。
第三家是芯碁微装：完全不同的公司。它已经上了科创板，做的是激光直接成像（直写光刻），主要面向 PCB 和先进封装场景。很多"光刻机概念股"的讨论帖里，芯碁、芯上、上海微电子三个名字混着打，看的时候留个心眼。

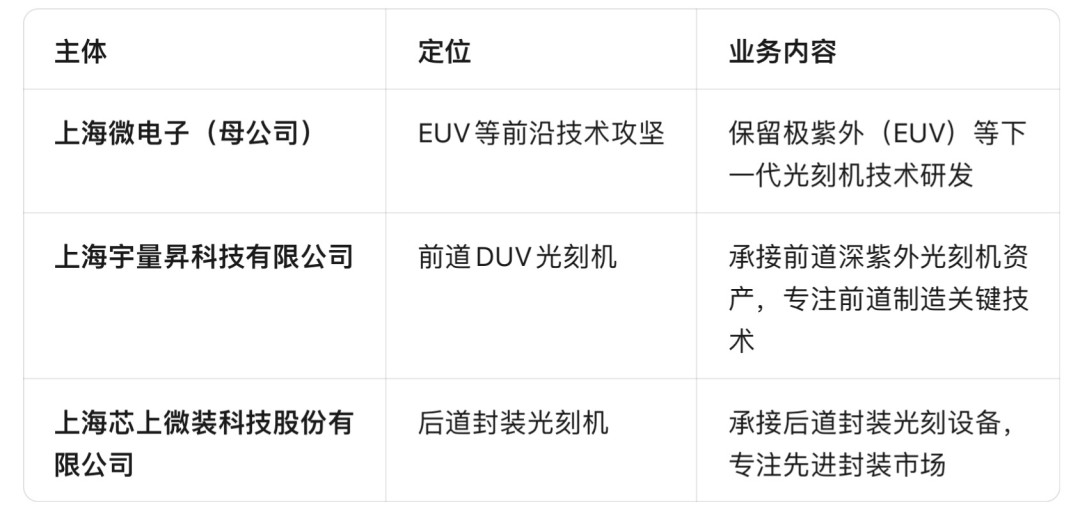

再说格局：上海微电子正在推进"研发与产业化分离"的重组，核心资产拆分为三大板块——母公司继续攻坚最硬的前道，宇量昇承接前道 DUV，芯上微装承接封装等成熟产业化业务。微博
8 月的"大新闻"，逐条核实
真事一：芯上微装 AST6200 拿到批量重复订单。 8 月 8 日，芯上微装宣布，自研的 350nm 步进投影光刻机 AST6200 通过了国内化合物半导体头部客户的全流程工艺验证，拿到批量重复采购订单，从研发落地走向商业化批量交付。微博但要划重点：这台设备支持 2 到 8 英寸衬底。知乎它面向的是碳化硅、氮化镓功率器件、射频前端、Micro LED 这些"超越摩尔"的场景，软件系统 100% 自主可控——它不是做手机 SoC 的那种前道光刻机。热度可以收，但别理解成"国产 7nm 光刻机大卖"，那是两条完全不同的赛道。
真事二，但要会读：光刻机供应链的中报预告。 8 月中旬的供应链中报预告汇总里，光刻机精密结构件龙头上半年净利最高预增 1122%。知乎同一口径下，精密光学最高预增 105%，真空系统与静电吸盘配套最高预增 121%，直写光刻设备机构预判全年最高增长 94%。背后的逻辑是：28nm 浸没式 DUV 在持续迭代交付，上游光源、光学、腔体、结构件的国产认证节奏明显加快。但预告和兑现是两回事，行业叙事热的时候，单家公司的业绩波动往往被忽略。
旧闻：工信部推广"分辨率≤65nm、套刻≤8nm"的国产光刻机。 这条 8 月在知乎重新冒出来又刷了一轮屏，但它的源头其实是 2024 年 9 月 9 日工信部印发的《首台（套）重大技术装备推广应用指导目录（2024 年版）》（工信部重装函〔2024〕254 号）。微博目录收录了氟化氪（KrF）和氟化氩（ArF）两款光刻机，其中 ArF 光刻机分辨率 65nm。微博这个目录每隔一段时间就被翻出来重新炒一轮，如果你把它当成了 8 月的新政策，那就误会了。

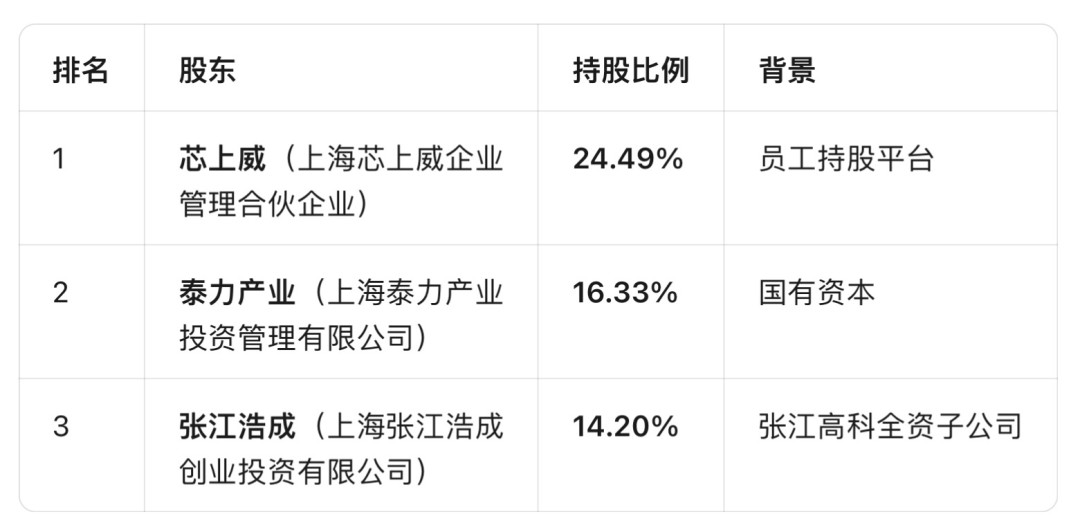

传闻一：“上海微电子借壳上市成功，目标价 92 元”。 这类内容从 6 月起就在 B站、股吧里流传，有的还做成了分析视频。哔哩哔哩事实层面恰恰相反：2024 年 10 月，上海微电子已经主动撤回母公司 IPO 辅导备案，现在的资本路径是"两条腿"——把商业化成熟的先进封装、泛半导体光刻业务拆给芯上微装独立冲科创板，母公司保留 28nm 前道和下一代光刻机研发，由大基金三期和地方国资继续增资托底。知乎按媒体整理的股权结构表，芯上微装的第一大股东是员工持股平台芯上威，持股 24.49%，其后是国资泰力产业 16.33%、张江浩成 14.20%，是典型的为 IPO 准备的架构。
借壳这个故事，从 2025 年炒到现在没有一个落地实据，看到"押中壳股"的话术直接划走就行。
传闻二：“国产 28nm 光刻机首批交付，良率 90%”。 这是 6 月起自媒体流传的说法，原话是"国产 28nm 光刻机交付，上海微电子完成首批交付，良率达 90%"。微博上海微电子从未官方证实。这家公司不披露经营数据，恰恰是各种"突破文学"最容易滋生的地方——反过来，这也是为什么判断它的进度只能靠可核验的信号，而不是情绪。
这个安排说明了什么
一句话：成熟的归市场，最硬的归国家。把能赚钱的封装、泛半导体业务拆出去独立上市，把最难、最涉密的前道光刻留在母体内用长线国资托底——这是光刻机这种二十年周期生意的现实解法。这里说的"成熟"有多成熟？上海微电子的先进封装光刻机已经做到全球市占率约 35%、国内市占率约 90%。微博官网上的 SSB520/10 这类机型，就是已经批量服役的产品线。
对关注者来说，这意味着两件事。第一，上海微电子母公司本身的进度，在很长时间内都是"不可直接验证"的——ASML 有财报、有订单、有全球供应链可以交叉核对，而上海微电子现阶段能核验的只有官方发布，信息差本身就是风险的一部分。第二，别用股市叙事的速度去估研发的速度。高盛在 2025 年 9 月的研报里说，国产光刻机目前处于 65nm 阶段，“相当于 ASML 20 年前的水平”。知乎这话不好听，但和"明年突破"的亢奋一样，都不该影响你对信号的判断。
接下来盯三个信号就够了

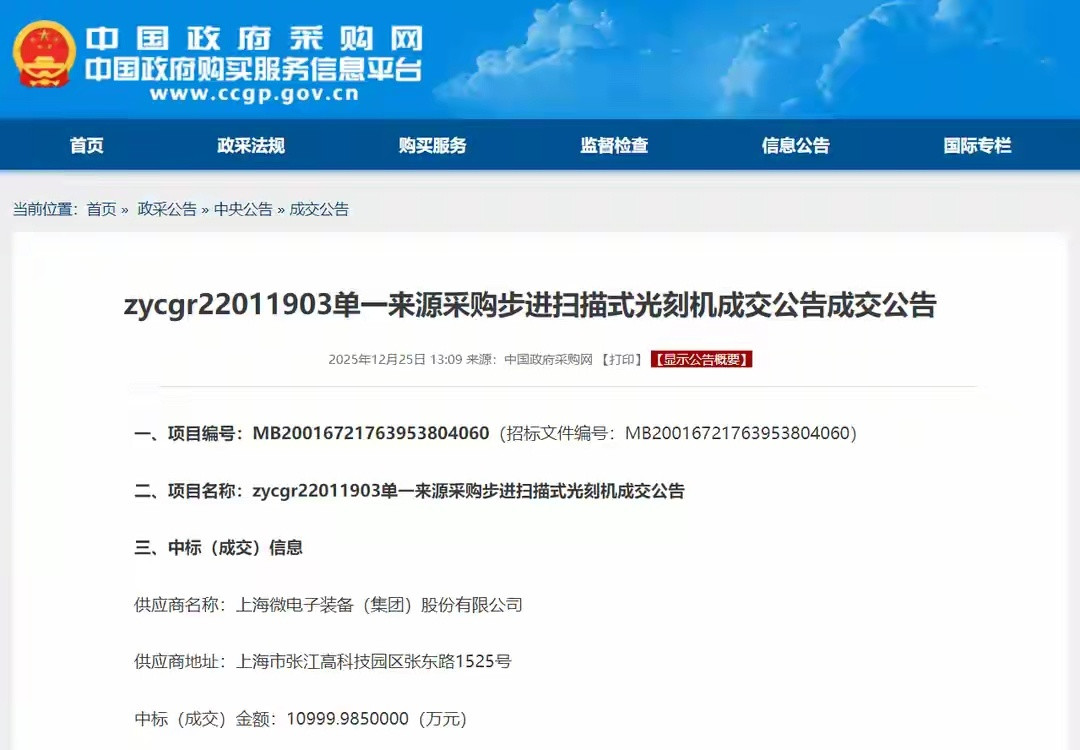

与其追问"它到了哪一步"，不如盯住可观察的信号：官方口径的新机型发布、头部晶圆厂的国产整机进产线验证、以及配套链上市公司的订单披露——信号出现之前，所有时间表都是文学。知乎其实可核验的信号一直在出现。去年 12 月 25 日，中国政府采购网挂出步进扫描式光刻机成交公告，供应商是上海微电子装备（集团），成交金额 10999.985 万元。微博
这类公告，就是比传闻诚实得多的东西。
芯上微装的 IPO 节点：辅导验收、申报受理、招股书。招股书一旦挂出来，上海微电子系成熟业务的财务切面第一次可以被验证，这是离"真相"最近的一份文件。
母公司官方动作：新机型发布、头部晶圆厂产线验证。今年秋季的上海工博会是个现成的观察窗口。
供应链上市公司的订单披露：光学、结构件、光源这些零部件环节跑在整机前面，它们的订单节奏比整机的传闻诚实得多。
最后一句话总结：这条赛道上，"别轻信也别泄气"不是鸡汤，是具体操作——信订单、信公告、信招股书，别信目标价。本文只是梳理公开信息，不构成任何投资建议。
