PFC + 正激架构设计，新巨320W开关电源拆解
2026-08-13 10:27:25
0点赞
0收藏
0评论
前言
工业设备的稳定运行，离不开一颗靠谱的内置开关电源。不同于消费级 PC 电源，工控设备对电源抗震、宽电压适应、7×24h连续工作、安规防护都有着更高的设计要求。
本期为大家带来新巨 H1U‑5320V 开关电源的拆解，产品采用 H1U 紧凑型壳体规格，多用于工控主机、NAS 存储、自动化设备等设备内部供电，支持 100‑240V 宽幅交流输入，额定输出功率 320W，并拥有完整的保护机制。
电源同时配套有ATX、CPU、SATA、大 4D 规格标准输出线束，可一站式解决多设备供电适配问题。下面我们就来看看产品的具体设计和用料。
新巨320W开关电源外观
新巨320W开关电源自带多组 ATX 标准供电线束设计。
电源采用合金镀层钢制外壳，兼顾散热和防锈蚀，机身顶部以及侧身设有固定螺丝。
机身顶部贴有电源铭牌。
产品铭牌特写
型号：H1U-5320V
交流输入：100-240V 47-63Hz 4-2A
直流输出：320W（MAX）
+5V⎓18A
+12V⎓22A
+3.3V⎓0-16A
-12V⎓0-0.5A
+5VSB⎓0-2A
+5V&+3.3V TOTAL MAX：25A
制造商：新巨企业股份有限公司
产品通过了CCC、CE、FCC认证。
电源输入端设计供电接口、散热风扇以及开关键，此外还设有提手。
另一端外壳上设有格栅通风孔。
输出线组使用束线带捆扎整理。
电源拓展24Pin ATX、4Pin CPU、SATA、大 4D 规格标准输出线束，一站式解决多设备供电适配问题。
实测电源机身长度为157.09mm。
宽度为101.17mm。
厚度为40.1mm。
产品拿在手上的大小直观感受。
另外测得电源整机重量约为1029g。
新巨320W开关电源拆解
拆掉螺丝将电源机身外壳打开。
内部PCBA模块一侧覆盖导热垫。
主板使用螺丝进行固定。
供电接口上接有安规X1电容以及色环电阻，接地导线连接电源金属外壳。
继续拆掉螺丝取出内部模块，另一半壳体上设有绝缘垫片。
安规X1电容来自CT晟通，容量0.68μF。
色环电阻特写。
连接导线上设有抗干扰磁环，同时另一端为插拔式设计。
PCBA模块正面一览，器件布局紧凑，整流桥、PFC开关管、正激开关管、同步整流小板以及降压小板等核心部件全部配备散热片。
主板背面一览，可以看出这款电源将电路的主要器件全部布局在了正面。
PCBA模块前端设有保险丝、热熔断水泥电阻、继电器、安规X1电容、共模电感、压敏电阻、整流桥、Y电容、PFC升压电感等器件，中心区域布局高压滤波电解电容、变压器。
整流桥配备独立散热片，PFC升压电感顶部设有绝缘垫片，此外侧边还焊接另一块散热片以及主控小板。
将散热片以及整流桥拆下，两者之间填充导热胶提升导热效果。
将另一块散热片以及主控小板拆下，散热片内侧固定有PFC开关管、PFC整流管和正激开关管，功率器件与散热片间均设有导热垫。
主控小板正面设有供电电容、主控 IC、电压比较器、光耦、电压基准、电源管控芯片、电位器以及滤波电容。
小板另一面一览。
保险丝特写。
UMI内桥 A5MC 热熔断水泥电阻，规格 10Ω ±5%，动作温度 139℃。
继电器来自国兴，型号GQ-SH-112LM1，内置一组常开触点，触点容量10A 250V，线圈电压12V。
安规X1电容采用晟通 CTX 系列，容量0.47μF。
安规X1电容下方并联一颗色环高压金属膜电阻，用于断电后释放电容储存的残余电压，满足安规残余电压泄放要求。
两颗共模电感采用漆包线绕制，底部打胶水加固。
另一颗安规X1电容也是采用CT晟通 CTX 系列，容量0.68μF。
另一颗色环高压金属膜电阻特写。
两颗压敏电阻来自TDK，料号S14K300，用于吸收过压浪涌。
三颗蓝色Y电容来自华新科，料号AC472M。
整流桥来自光宝，型号KBJ1006G，规格为10A/600V，采用KBJ封装。
薄膜滤波电容规格为0.47μF450V。
供电电容规格为25V47μF。
主控芯片来自Champion虹冠，型号CM6800GIP，这是一颗低启动电流 PFC/PWM 二合一控制器，支持 PFC 前沿调制与 PWM 后沿调制同步，减小 PFC 储能电容纹波电流。典型启动电流仅 100μA，有助于降低待机损耗，采用DIP‑16封装。
电压比较器来自意法半导体，型号LM393，为低功耗双路电压比较器，采用SO8封装。
PFC开关管来自威世，型号SiHP22N60S，NMOS，耐压650V，导阻190mΩ，采用TO-220AB封装。
PFC升压电感包裹绝缘胶带。
PFC整流管来自瑞能，型号BYC10-600，为超快恢复二极管，规格为600V 10A，采用TO-220AC封装。
色环电阻特写。
高压滤波电解电容来自贵弥功，规格为220μF400V。
另一颗供电电容规格为100μF25V。
用于驱动初级开关管的变压器特写。
色环电阻特写。
主开关管来自英飞凌，丝印11N60S5，型号SPP11N60S5，NMOS，耐压600V，导阻0.38Ω，采用 TO-220 封装。
变压器特写。
光宝 LTV-817 光耦用于反馈控制。
小板上的两颗光宝 LTV-817 光耦特写。
另一侧以及输出端设有储能电感、滤波电容、滤波电感、待机电源主控芯片、待机电源变压器等器件，此外焊接同步整流小板和降压小板，并都配备有散热片。
将同步整流小板拆下，正面四颗同步整流管使用螺丝固定，之间设有黄铜散热片以及绝缘导热垫。
小板另一面一览。
黄铜散热片L型设计增大散热面积用于提升散热效果，同时顶部内侧固定有一颗热保护器。
将降压小板拆下，散热片与小板使用螺丝固定在一起。
将散热片拆下，小板背面功率器件打胶提升散热效果。
降压小板正面设有同步降压控制器、降压电感以及固态滤波电容，电感底部设有绝缘垫片。
另一面设有两颗同步降压开关管。
将待机电源主控芯片也拆下，器件也配有散热片，同时之间也设有导热垫以及打胶用于提升导热效果。
同步整流管来自英飞凌，型号IRF1404，NMOS，耐压40V，导阻4mΩ，采用TO-220AB封装。
另外两颗也是来自英飞凌，一颗是IRF1404，另一颗型号为IRFB3307，NMOS，耐压75V，导阻5mΩ，采用TO-220AB封装。
储能电感采用磁环绕制。
输出滤波电容来自贵弥功，其中3颗为KZE系列长寿命电解电容，规格为2200μF16V。
一颗为KY系列长寿命电解电容，规格为1000μF16V。
夹在电容间的滤波电感和色环电阻一览。
次级反馈回路采用德州仪器 TL431AC 三端精密并联基准，提供 2.495V 精密基准电压，TO‑92 封装。与光耦配合完成输出电压采样反馈，实现整机输出稳压控制。
电源管控芯片来自伟诠，型号WT7510，用于3.3V、5V和12V输出过电压检测，采用DIP8封装。
微调电位器采用西班牙ACP CA6系列。
滤波电容来自贵弥功，规格为100μF16V。
待机电源主控芯片来自PI帕沃英蒂格盛，型号TOP223YN，属 TOPSwitch‑II 家族，采用 TO‑220 封装。
芯片内置 700V 高压 MOSFET，开关频率 100kHz，最大工作占空比 67%。85~265VAC 全宽电压输入下最大连续输出 30W，单 230V 市电工况可达 50W，功率余量完全满足服务器待机供电需求。
供电电容来自红宝石，规格为47μF50V。
辅助待机电源变压器特写。
肖特基整流二极管，DO‑27 轴向封装
德州仪器 TL431AC 三端精密并联基准配合光耦用于输出电压反馈。
滤波电容来自贵弥功，为KZE系列长寿命电解电容，规格为2200μF16V。
磁棒滤波电感打胶加固。
黑色滤波电容来自Rubycon红宝石，规格为1000μF6.3V。
另一颗黑色滤波电容也是来自红宝石，规格为1000μF6.3V。
同步降压控制器来自瑞萨，丝印 6545 CBZ，实际型号为 ISL6545CBZ，是一款单路输出单相同步降压 PWM 控制器，支持 4.5~14.4V供电，固定 300kHz 开关频率，内置上下管栅极驱动，采用 SOIC-8 封装。
同步降压开关管来自英飞凌，型号 IRLR8726，NMOS，耐压 30V，导通电阻 5.8mΩ，采用D-PAK封装。
降压电感特写。
固态滤波电容来自金山，规格为180μF16V。
另一颗料号相同。
热保护器来自UCHIYA互持也，型号OP62‑70C，动作温度 70℃。
30V/3A 自恢复保险丝特写，用于短路、过载保护。
散热风扇来自 SUNON 建准，型号 KD1204PKB1，工作电压 12V，额定功率 1W，40×40×20mm 规格。

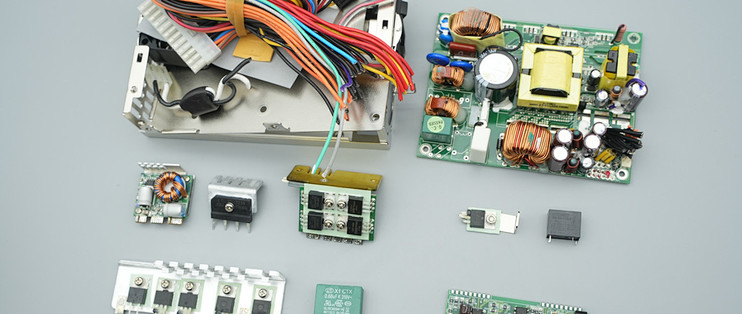

全部拆解一览，来张全家福。
服务器电源网拆解总结
最后附上新巨320W开关电源的核心器件清单，方便大家查阅。
新巨 H1U‑5320V 是一款 320W 紧凑型工业内置开关电源，采用 PFC + 正激的经典电路架构设计，具备完整 EMI 滤波、副边同步整流以及独立待机供电支路，输出包含 + 12V、+5V、+3.3V、‑12V、5VSB 多组电压，适配工控、NAS 等设备内置使用，支持 100‑240V 宽幅交流输入。
整机大量选用台日系元器件，功率器件配备散热片，变压器电感点胶抗震，搭配建准 4020 风扇强制散热，过压、过流、短路、过热保护配置齐全。
整体来看该电源方案成熟保守，安规细节完整，侧重 7×24h连续运行可靠性，属于典型实用取向的台系工业开关电源，适合对稳定性有要求的嵌入式设备供电场景。
