拆解报告：小米金沙江10000mAh 45W 新国标超薄磁吸移动电源

充电头网第4156篇拆解报告。

前言

今年3月31日，移动电源强制性国家标准GB 47372-2026正式发布，移动电源类产品全面进入3C认证时代，未通过认证的产品不得出厂销售。小米作为该标准的核心起草单位之一，率先完成了旗下金沙江磁吸充电宝产品线的新国标切换。

相关阅读：推动安全升级，小米成为移动电源新国标起草单位

充电头网此前拆解过这款产品的前代版本——小米金沙江10000mAh 45W超薄磁吸移动电源，型号WPB1025S。此次到手的是完成新国标认证后的迭代版本，型号WPB1026S，从包装到内部用料都做了一些针对性调整。

拆解报告：小米金沙江10000mAh 45W超薄磁吸移动电源

这款移动电源延续一体铝合金机身与磁吸无线充设计，机身厚度控制在约13.2mm，重量约195g，配备一个USB-C双向快充接口，支持45W有线输出与20W无线快充，兼容小米澎湃秒充以及PD3.2/PPS等主流快充协议，并支持通过小米官方网页查询移动电源健康状态，符合新国标要求。

目前，充电头网已经累计拆解超过1500款充电器，其中小米拆了四十余款充电宝产品。

相关阅读：小米充电宝不断迭代，拆解揭秘超40款内部设计变化

下面，充电头网就为大家带来这款新国标版金沙江充电宝的详细拆解。

小米金沙江10000mAh 45W新国标超薄磁吸移动电源外观

充电宝采用白色纸质包装盒，正面印有产品渲染图与小米金沙江充电宝超薄磁吸 10000 45W字样，右上角印有新国标标签。

包装盒背面集中印有产品信息，可以看到制造商为小米通讯技术有限公司，底部贴有产品条码标签，标注颜色为深灰色。

包装盒参数特写，详细参数我们在后面产品铭牌时介绍。

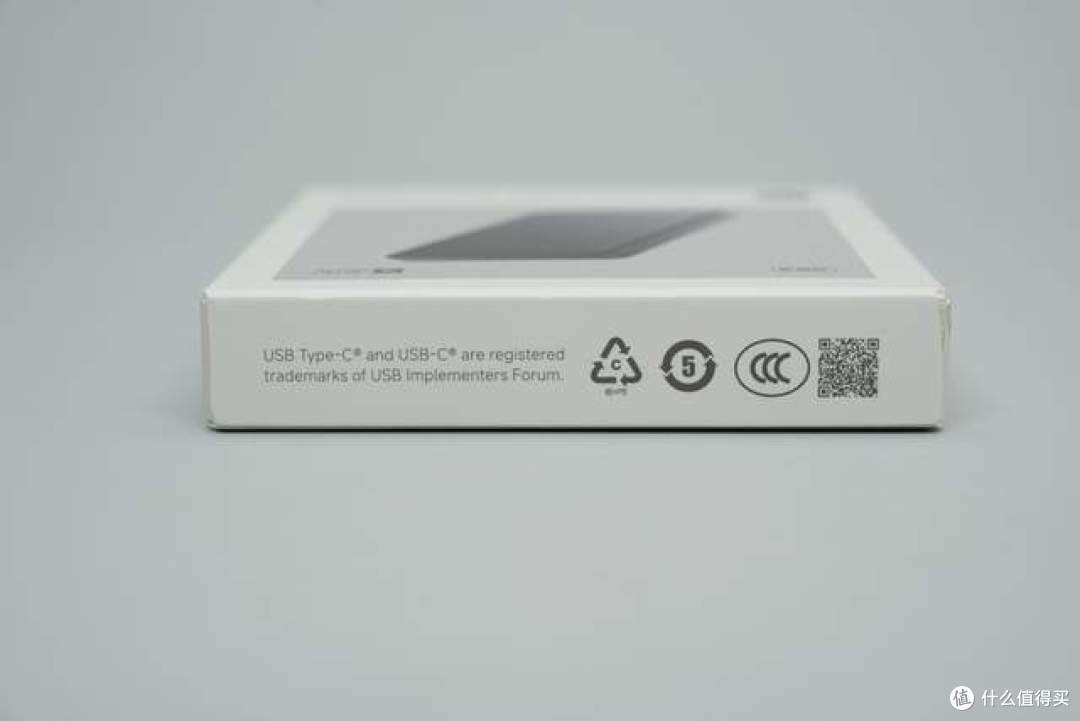

从包装层面即能确认这是一款通过3C认证的新国标产品。

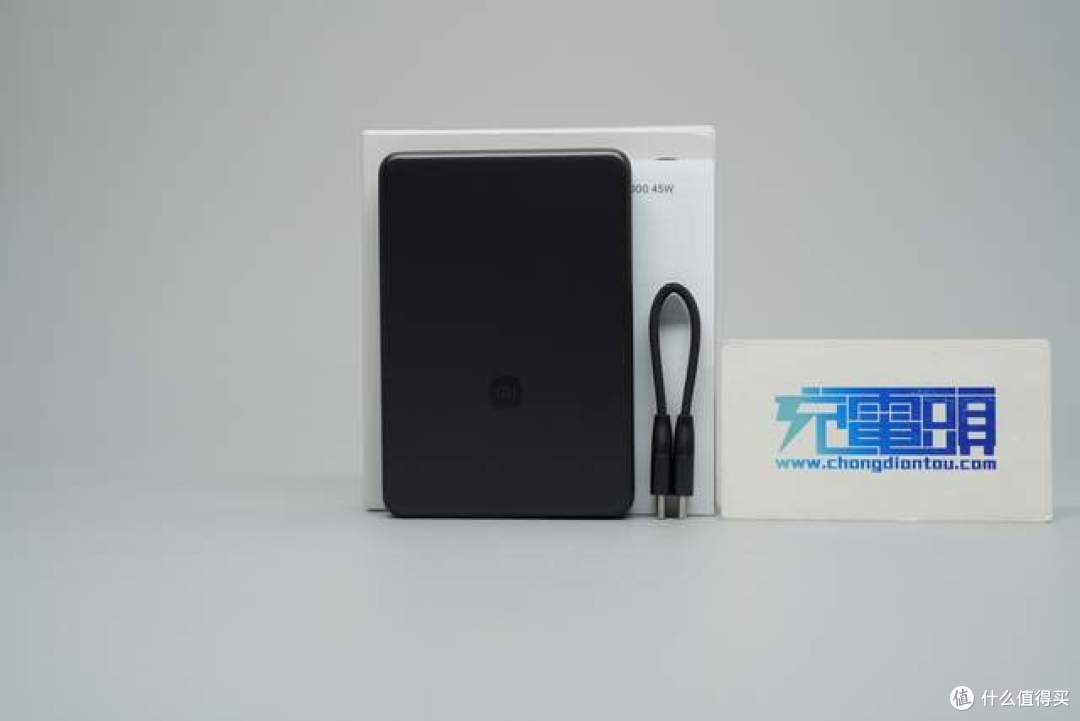

包装内含充电宝本体、一根双USB-C编织短线和说明书，没有配备充电器。

充电宝外壳采用深灰色配色，表面喷砂细腻，四角为大弧度倒角过渡，整体设计圆润，上手不硌手。

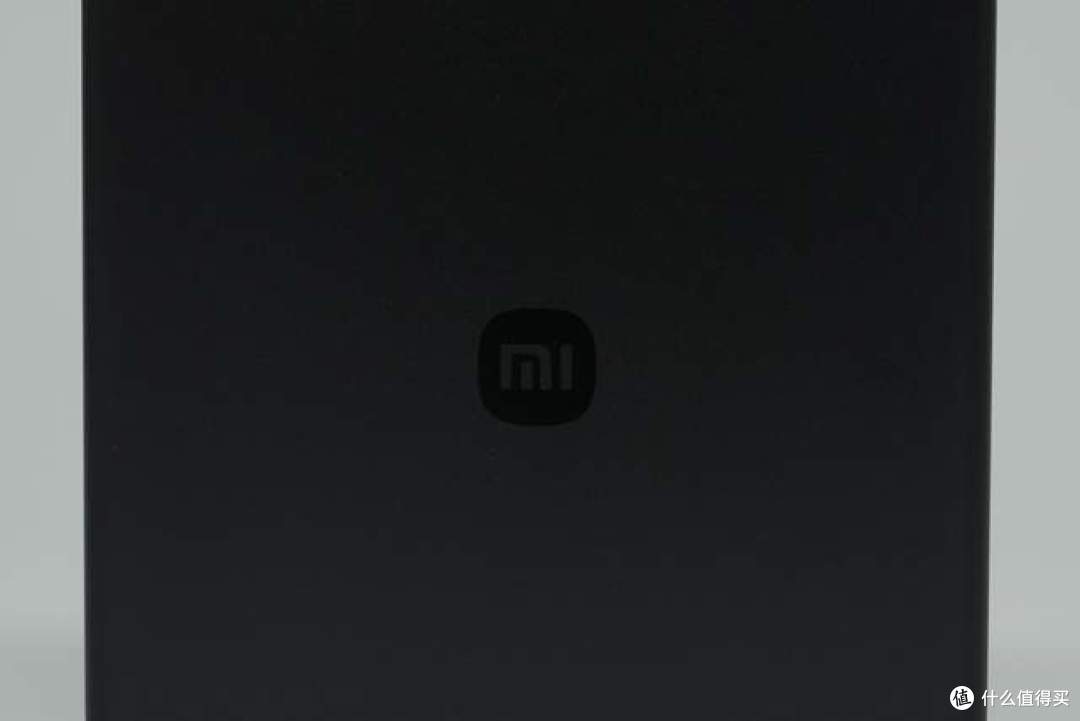

小米Logo呈现在磨砂表面，与机身同色系，低调不突兀，日常使用也不易沾染指纹。

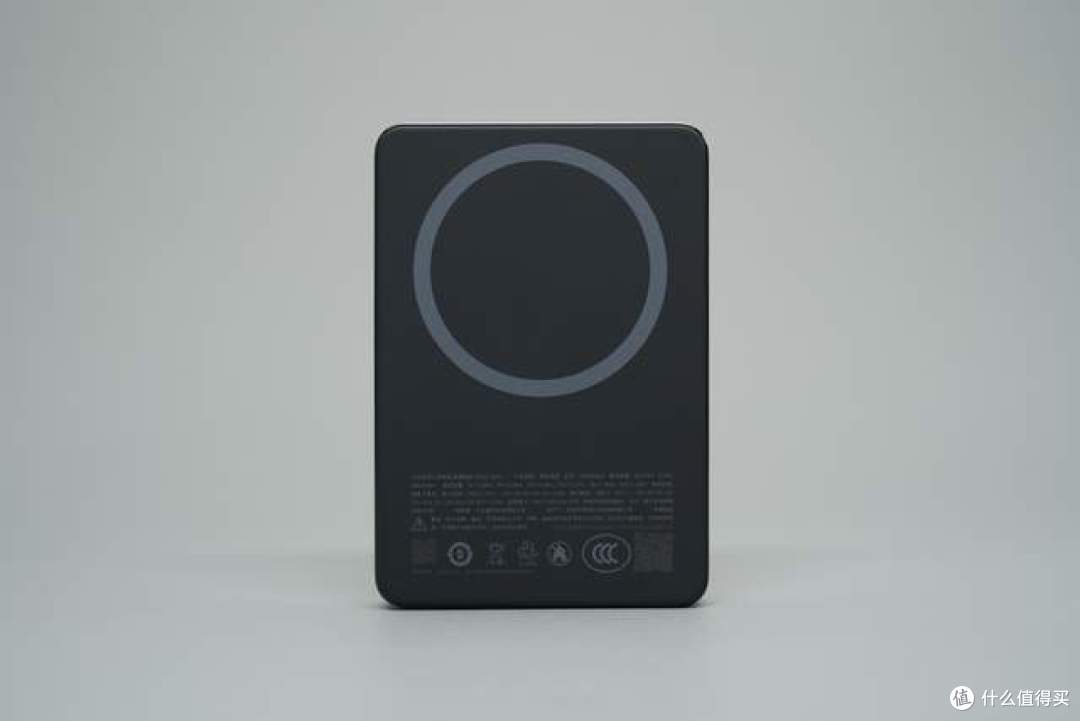

充电宝背面中心为磁吸无线充区域的环形标识，下部集中印有产品参数与认证信息，整体设计语言与老款一脉相承。

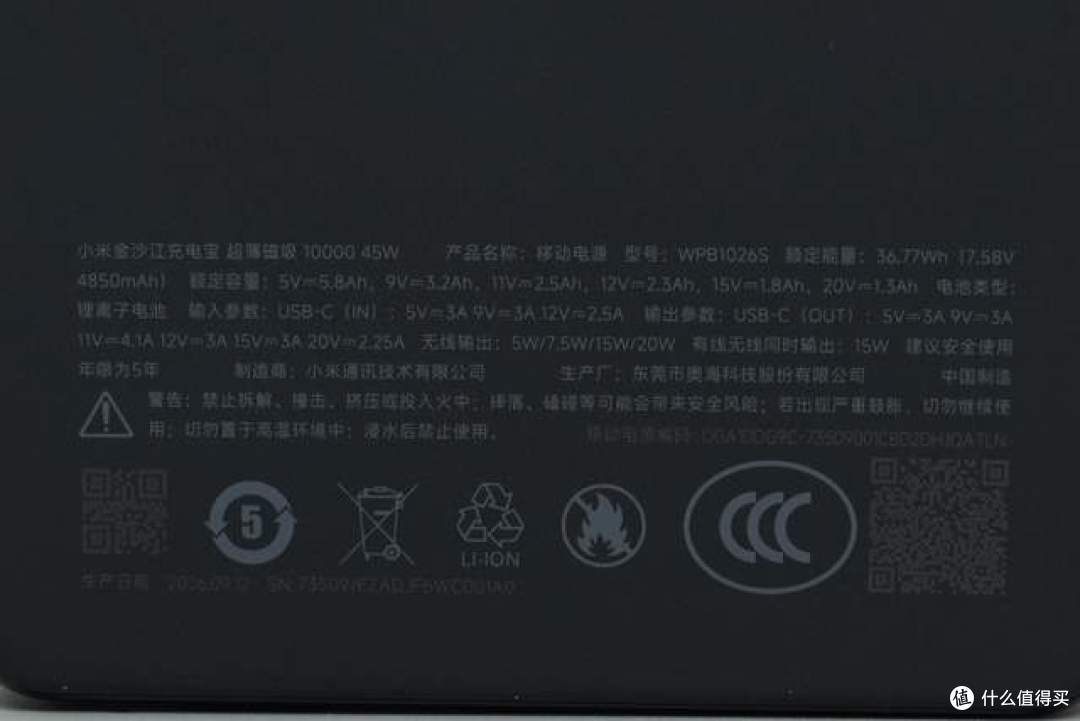

产品铭牌处特写：

小米金沙江充电宝 超薄磁吸 10000 45W

产品名称：移动电源

型号：WPB1026S

额定容量：5V 5.8Ah、9V 3.2Ah、11V 2.5Ah、12V 2.3Ah、15V 1.8Ah、20V 1.3Ah

电池类型：锂离子电池

额定能量：36.77Wh（7.58V 4850mAh）

输入参数：USB-C（IN）：5V3A 9V3A 12V2.5A

输出参数：USB-C（OUT）：5V3A 9V3A 11V4.1A 12V3A 15V3A 20V2.25A

无线输出：5W / 7.5W / 15W / 20W

有线无线同时输出：15W

建议安全使用年限：5年

制造商：小米通讯技术有限公司

生产厂：东莞市奥海科技股份有限公司

产地：中国制造

该产品通过了3C认证。

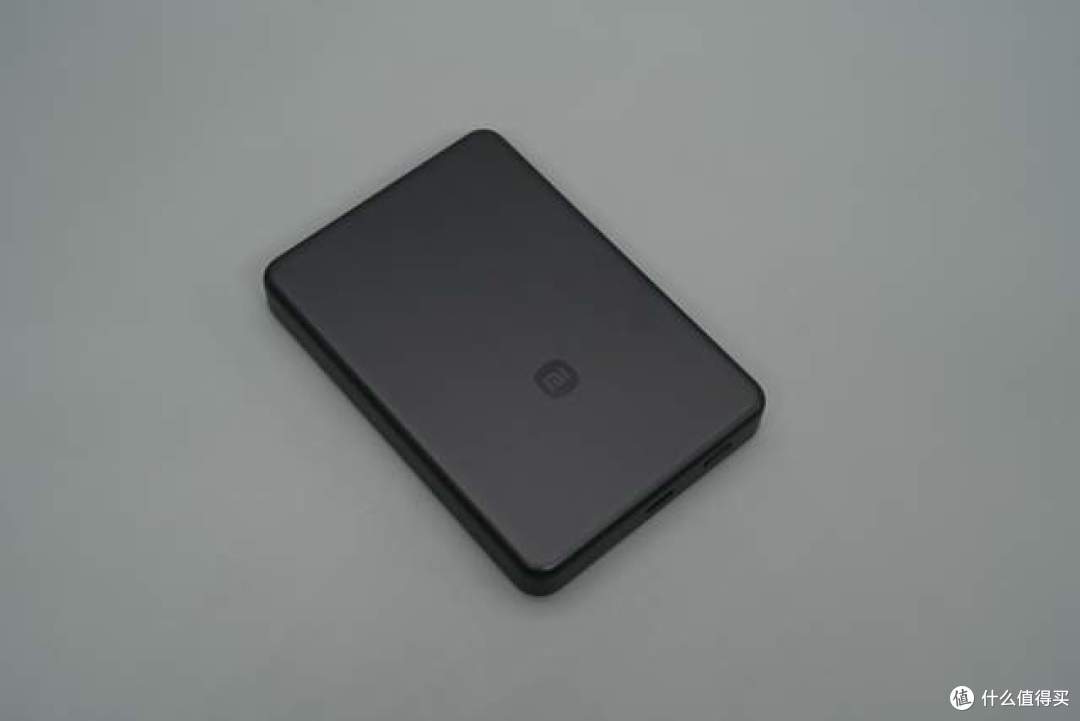

整机斜视图，深灰配色配合大弧度圆角，观感沉稳。

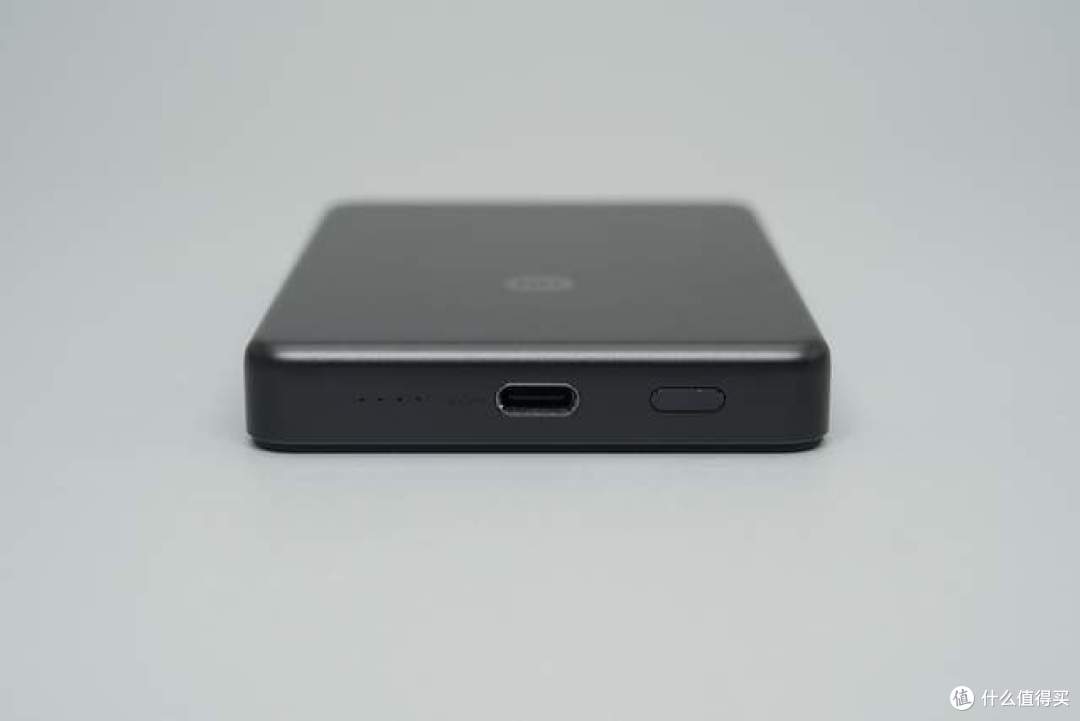

底部接口面板一览，从右至左依次为电源按键、USB-C双向快充接口以及四颗电量指示灯。

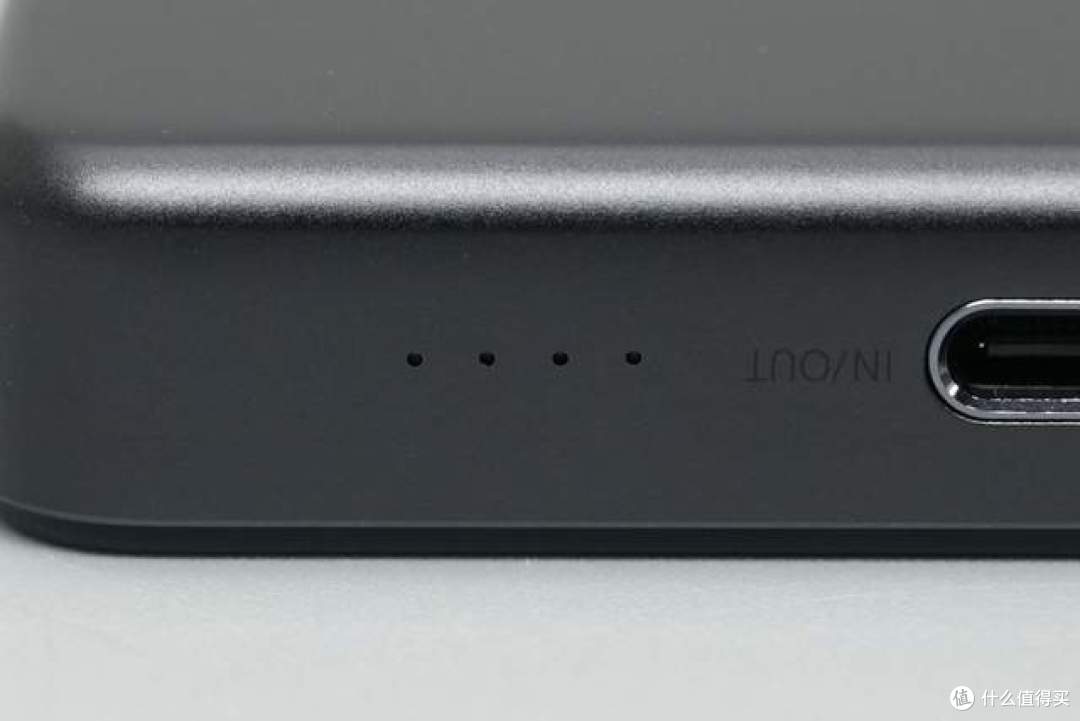

四颗LED电量指示灯特写。

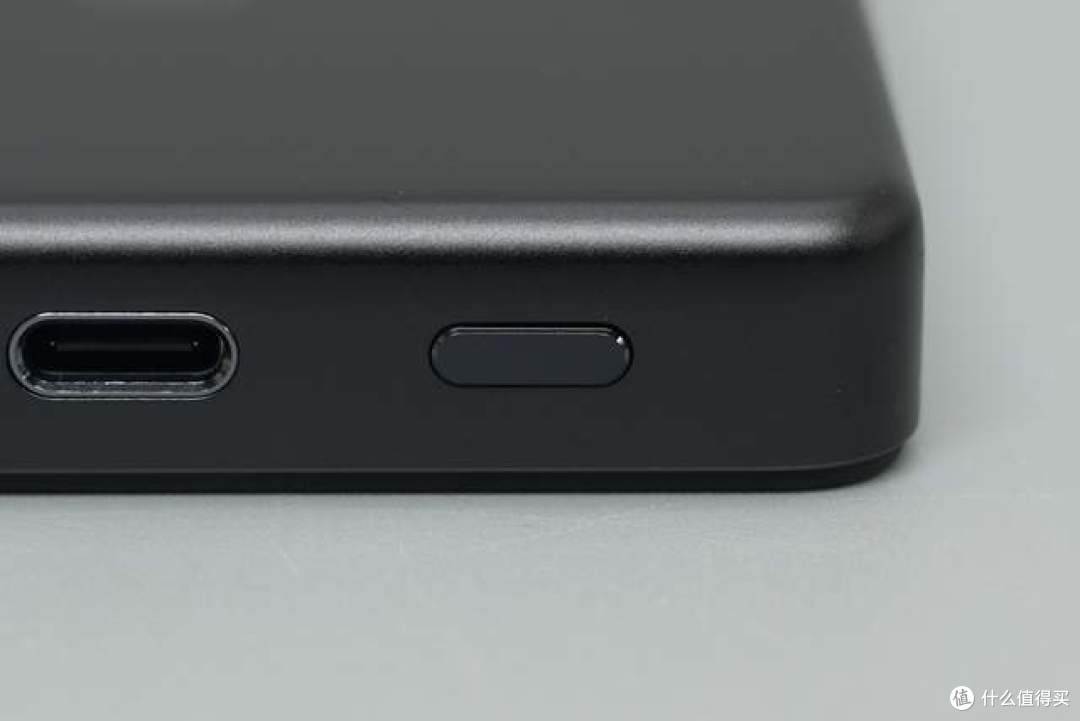

USB-C母座与电源按键特写。

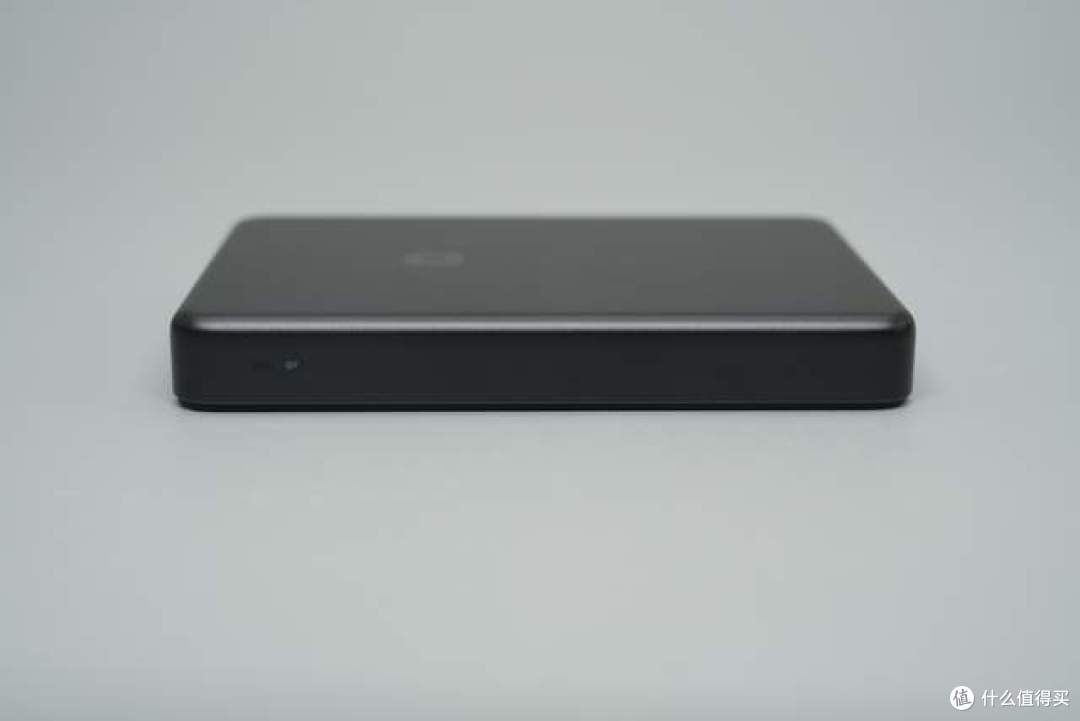

一侧设有无线充状态指示灯，无线充电工作时指示灯亮白光提示。

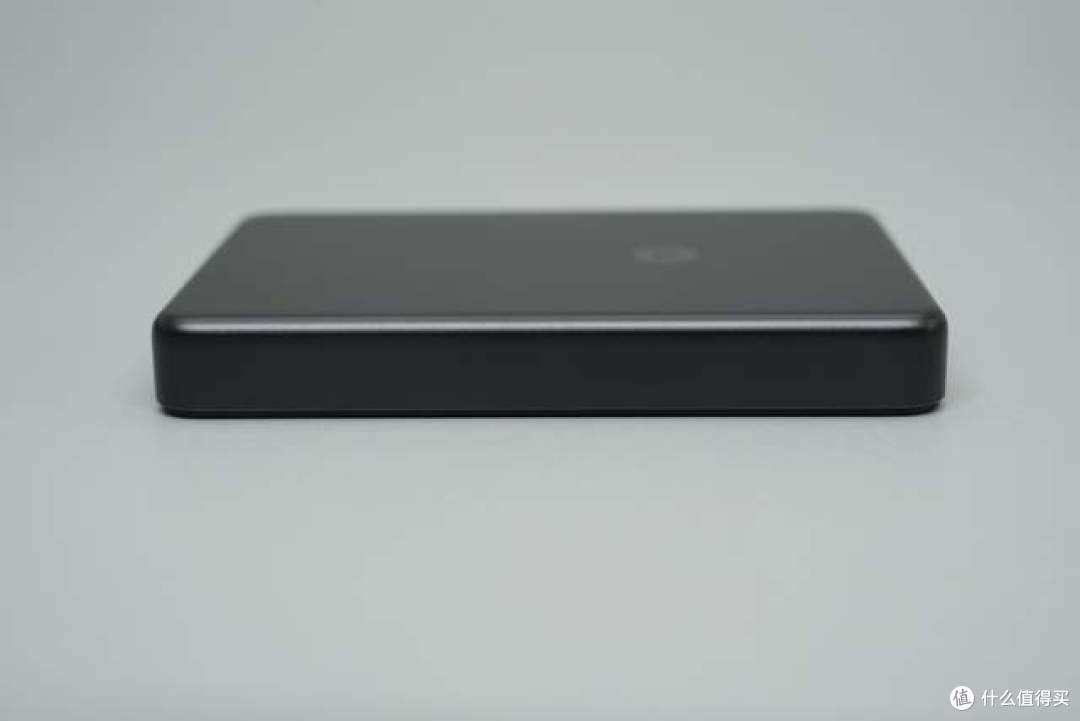

机身侧边一览，一体铝合金经过CNC加工后倒角均匀。

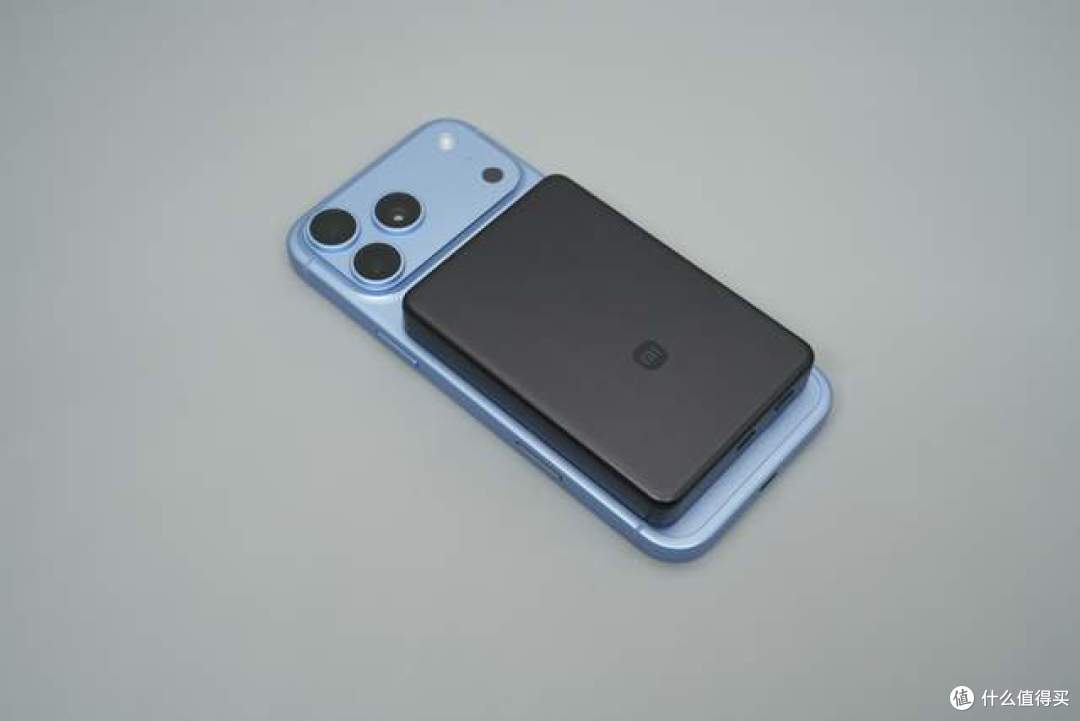

将充电宝吸附到iPhone 18 Pro背面，叠加后整体厚度并不夸张，观感规整。

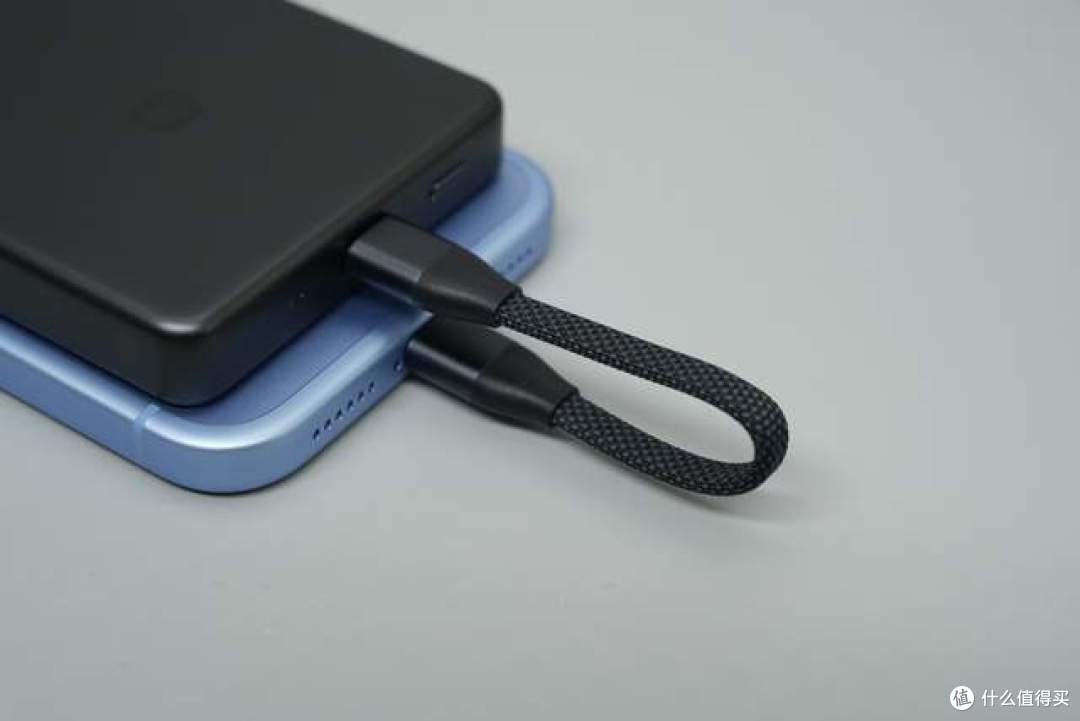

吸附状态下还可以通过附带短线连接手机进行有线充电。

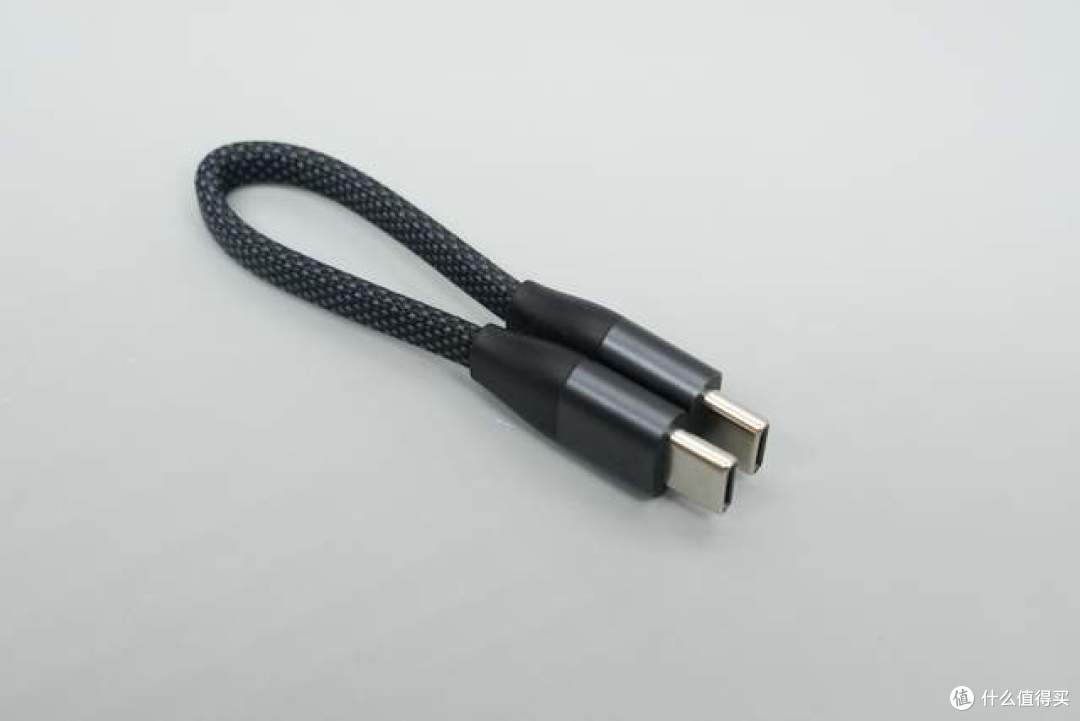

附带短线采用黑色编织外皮，两端均为USB-C接头，线身极短，主要用于充电宝自身补电或与手机之间的有线快充，方便和充电宝一起塞进口袋。

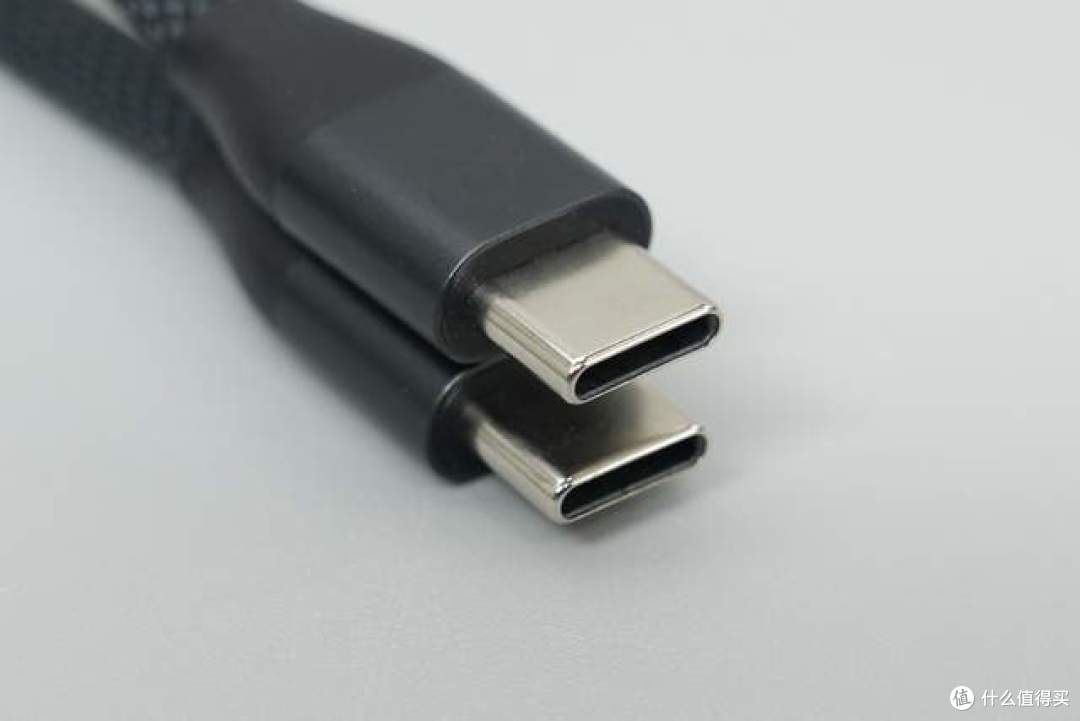

附带短线USB-C口端子特写。

产品尺寸重量

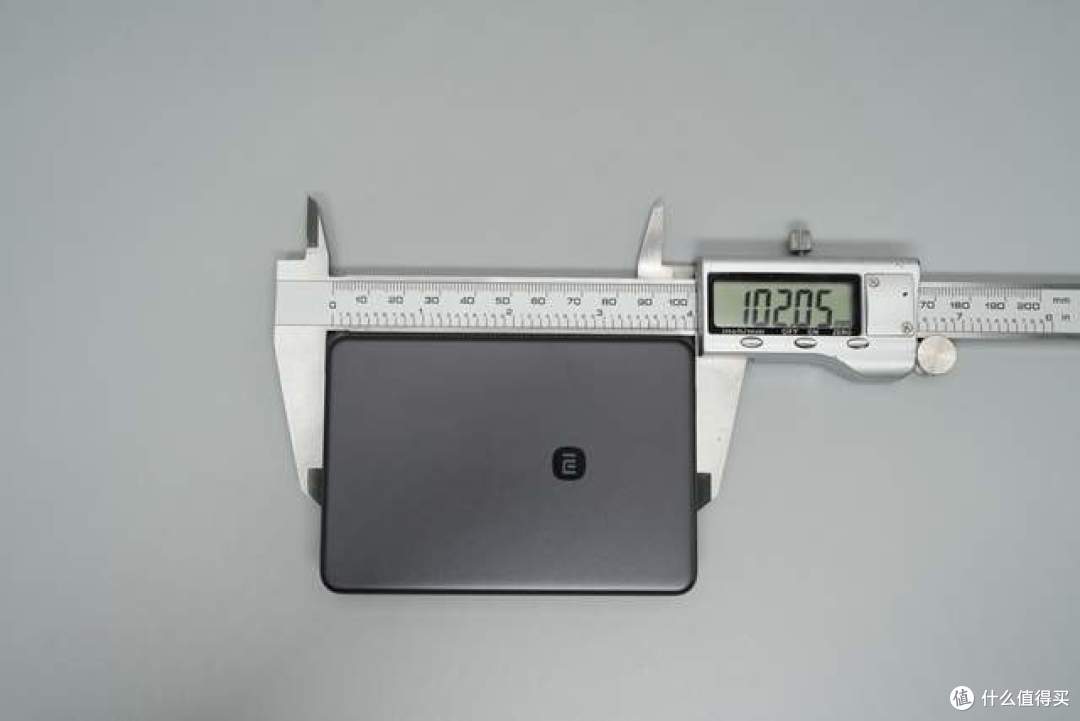

经卡尺实测，充电宝机身长度约为102.05mm，与老款的102.16mm基本一致。

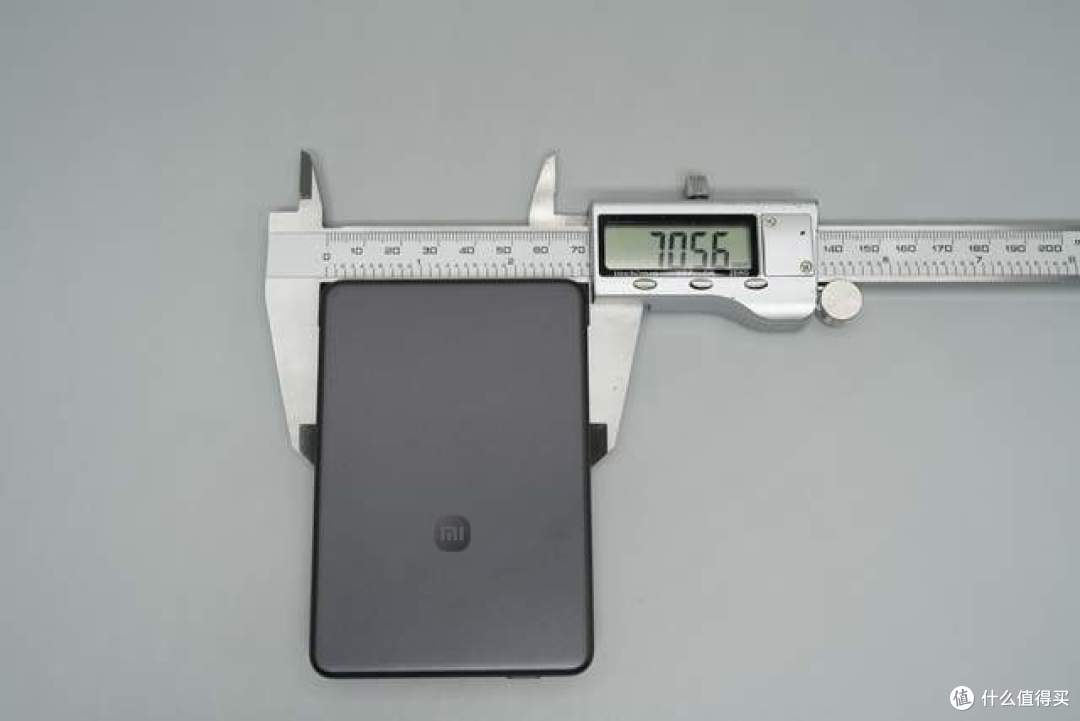

机身宽度实测约为70.56mm，与老款70.68mm几乎相同。

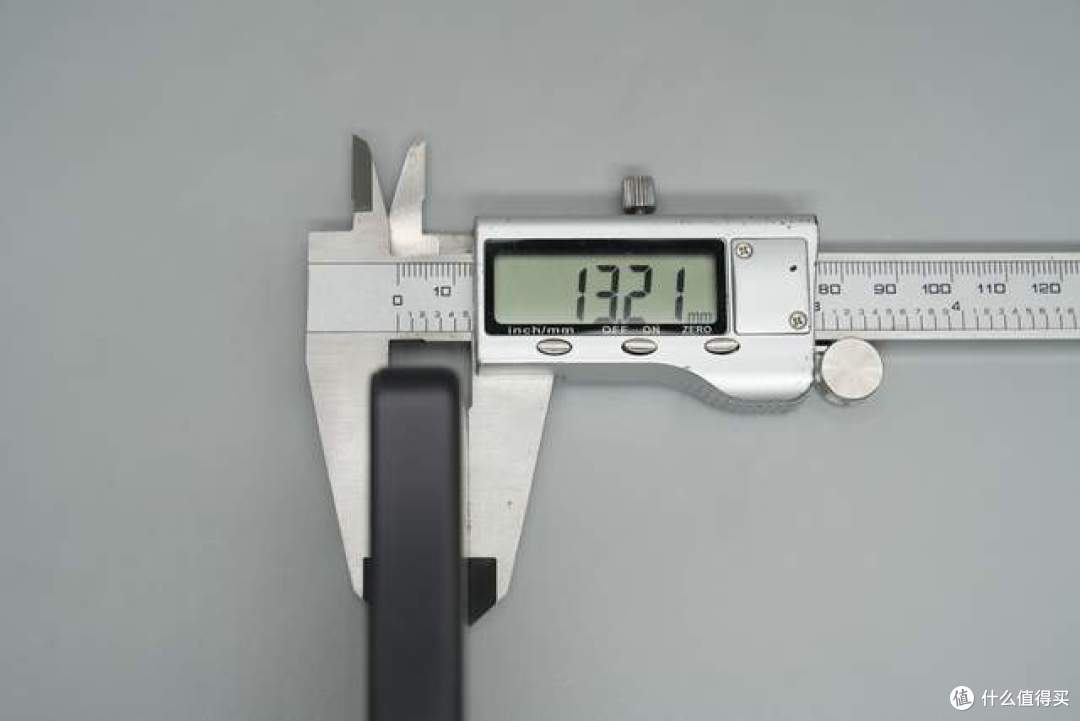

机身厚度实测约为13.21mm，官方标称约13.2mm，在10000mAh容量下依旧维持了这个厚度，在同类磁吸产品中属于轻薄水准。

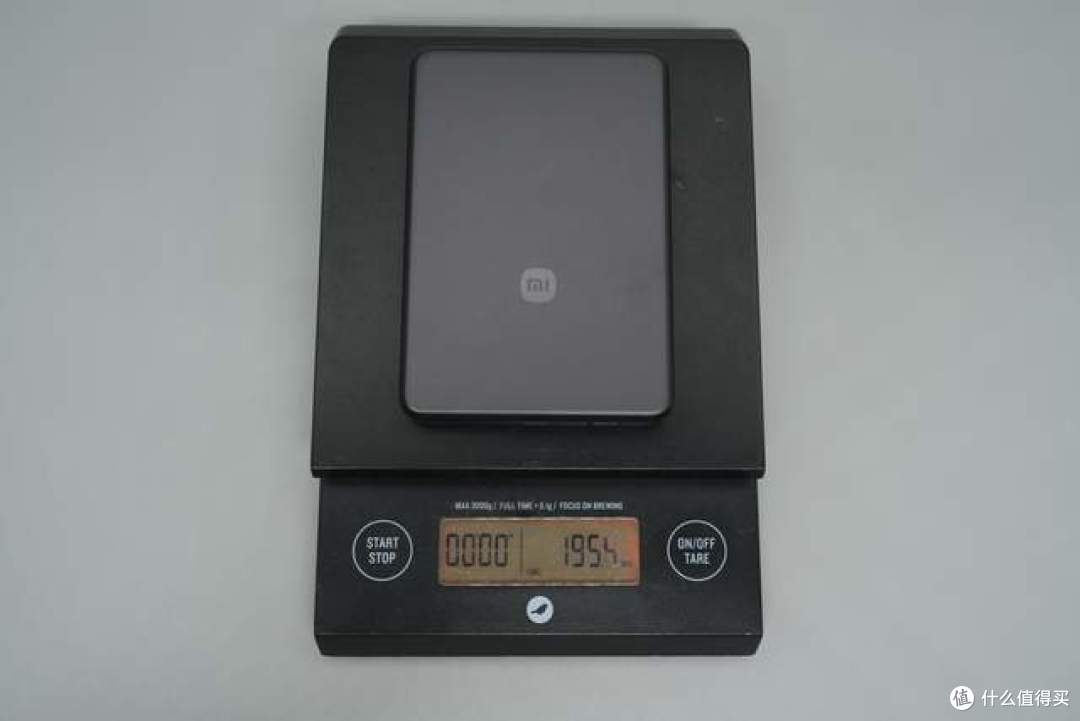

放在电子秤上实测，整机重量约为195.4g。

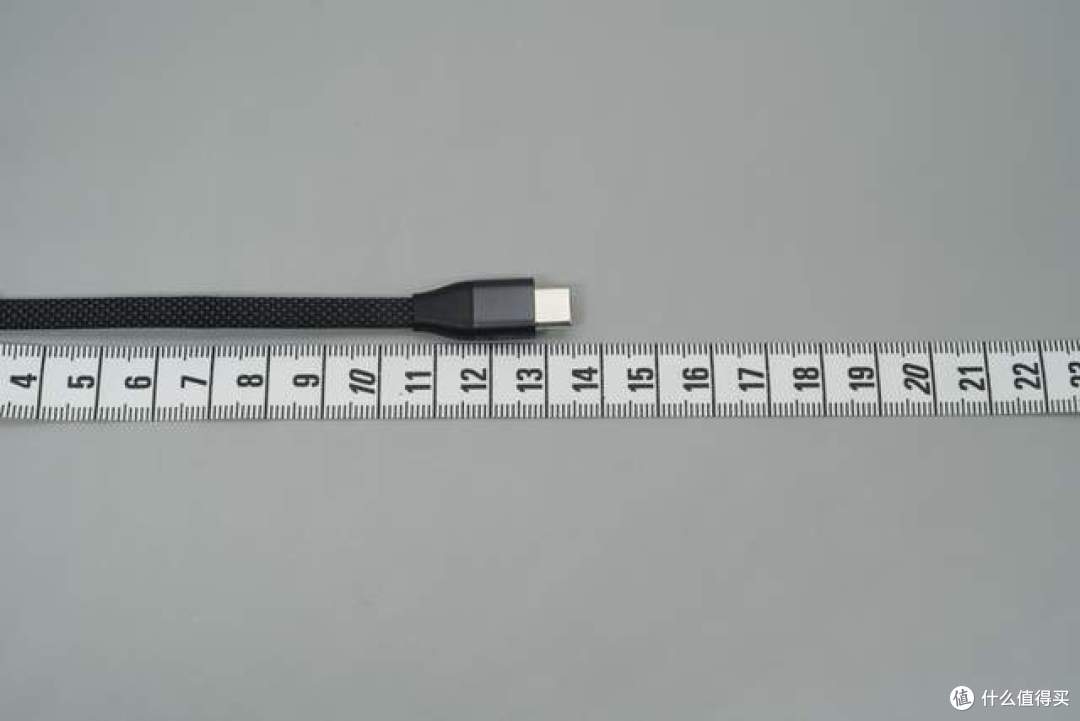

附带短线长度实测约为13.5cm，短而不碍事，适合与充电宝一起携带收纳。

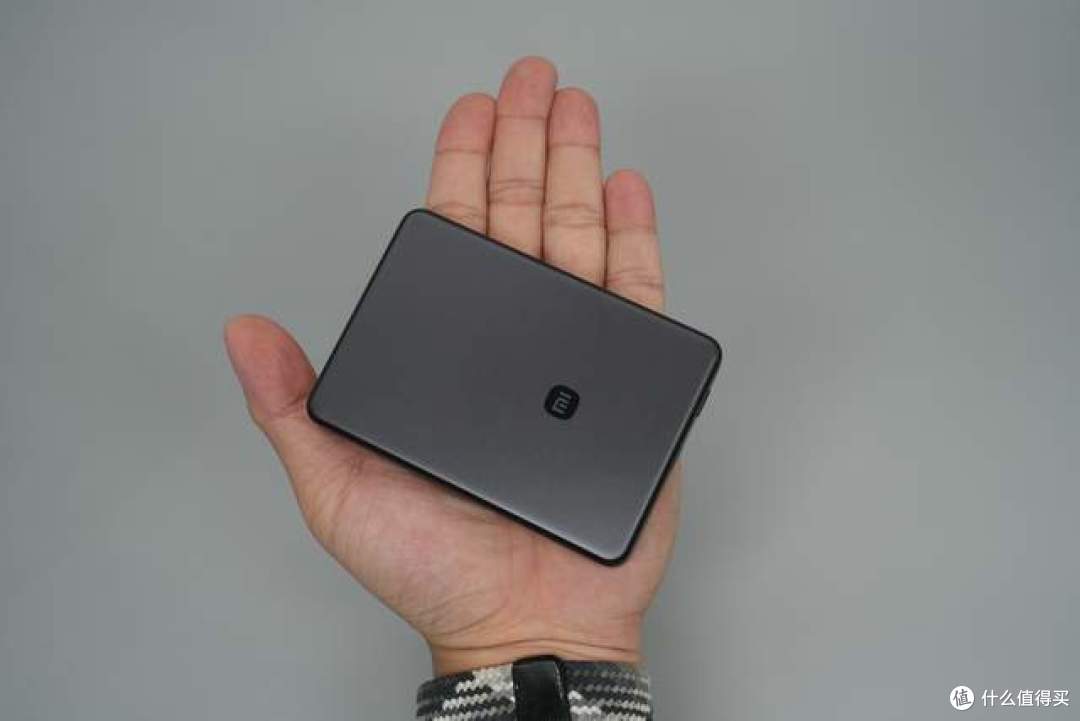

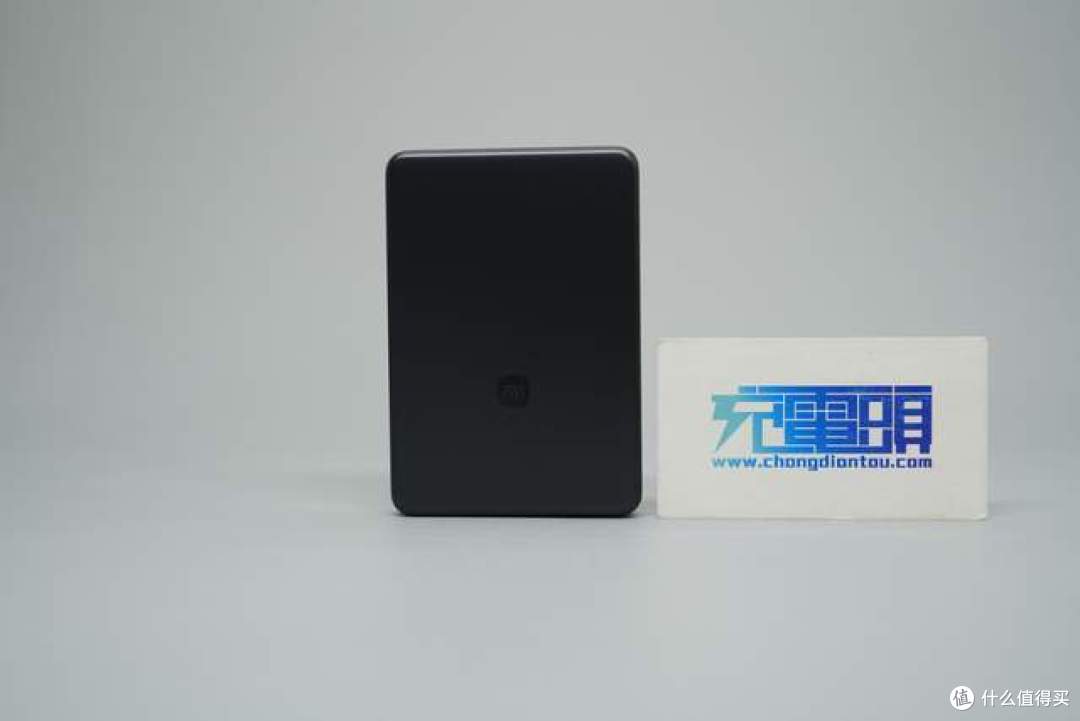

放入成年男性手掌中的大小如图，尺寸与一张银行卡相仿，单手可握。

快充协议测试

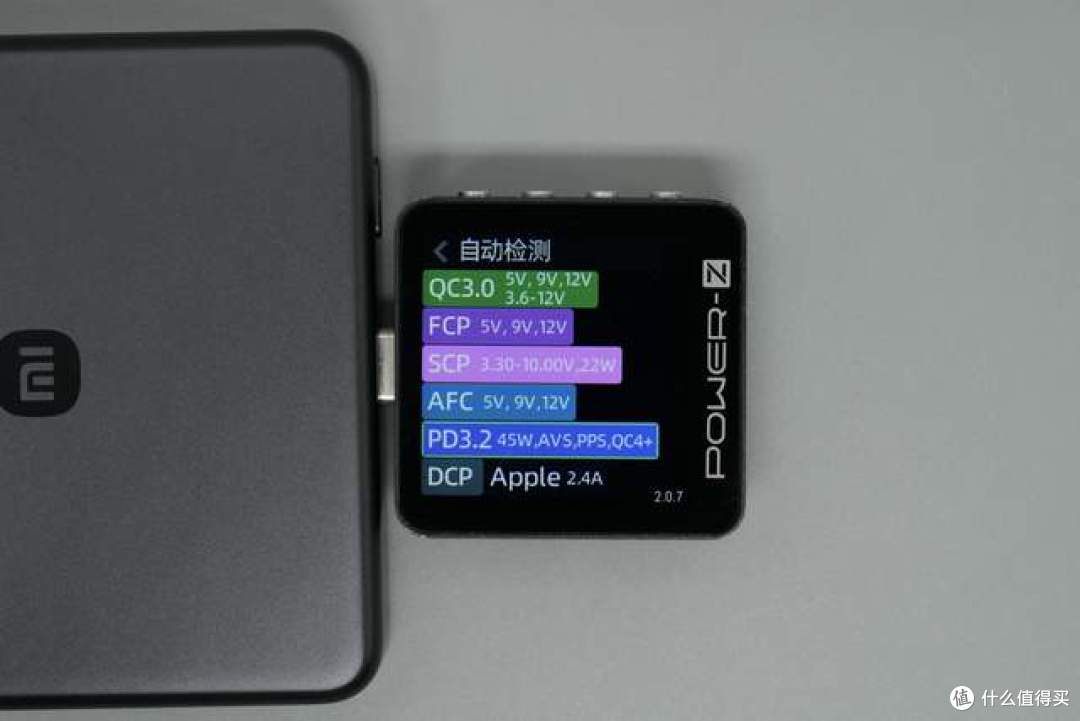

使用POWER-Z KM003C测试仪读取USB-C口协议，显示支持QC3.0、FCP、SCP、AFC、PD3.2、PPS、QC4+、DCP、Apple 2.4A等快充协议。

相关阅读：POWER-Z KM003C 快充协议触发教程

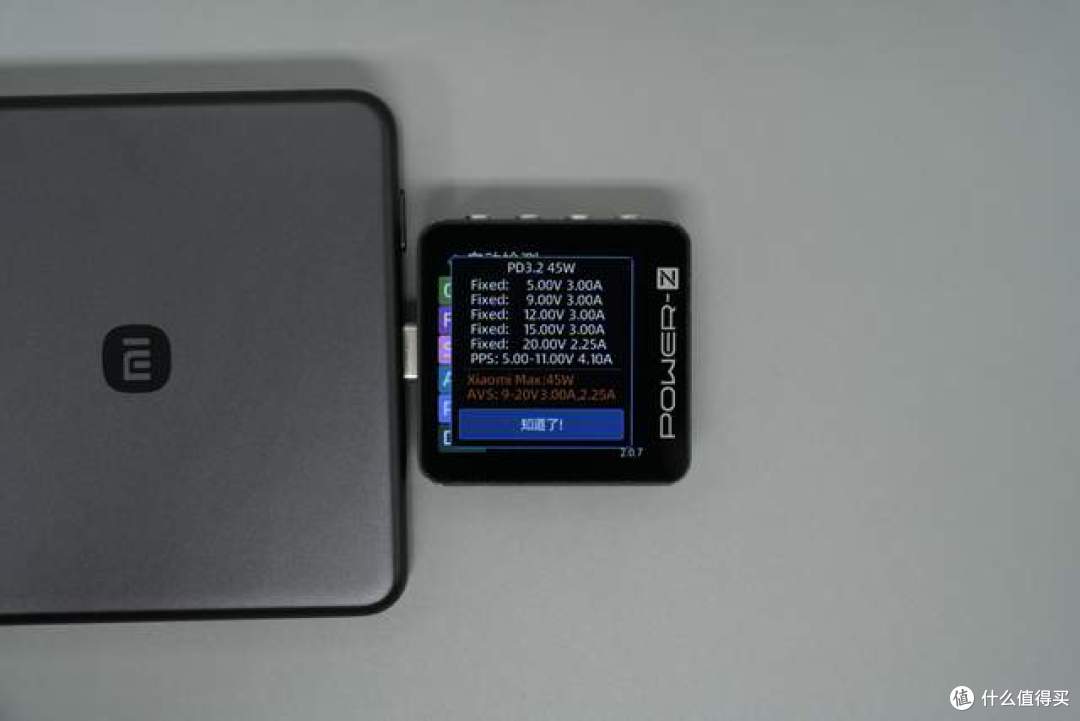

PDO报文显示，产品支持5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及5-11V 4.1A PPS档位和小米澎湃秒充9-20V 3.0A/2.25A档位，有线输出规格为45W。

相关阅读：POWER-Z KM003C读取PDO报文实操教程

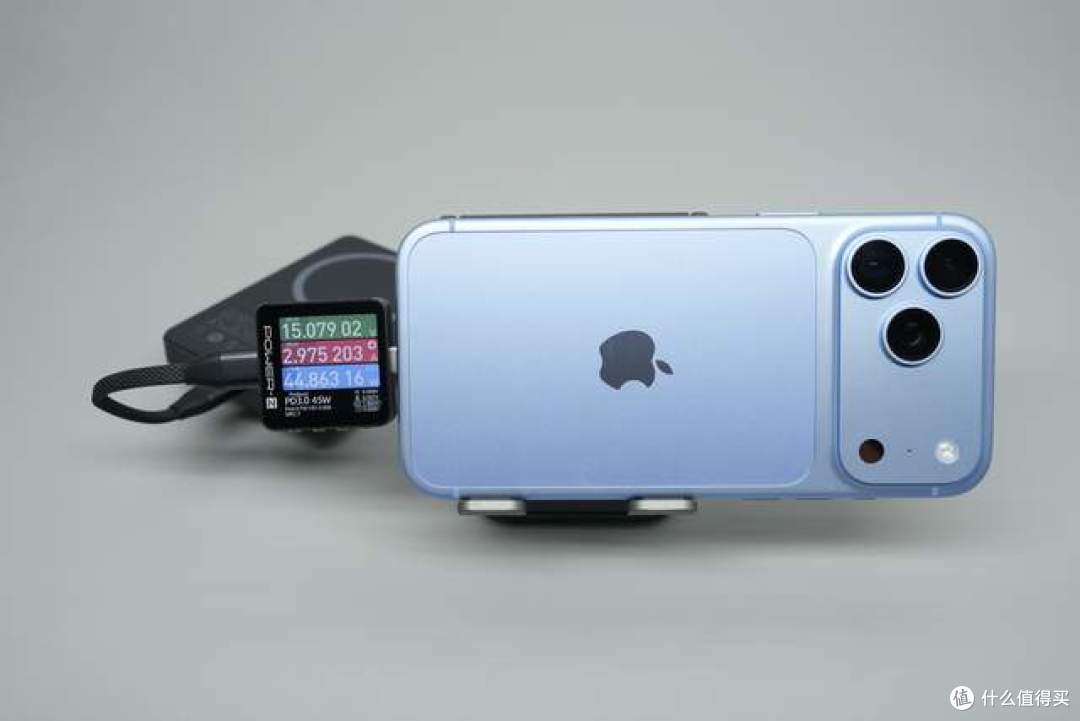

使用此充电宝通过数据线为iPhone 18 Pro充电，POWER-Z KM003C显示当前电压15.08V、电流2.98A，功率44.86W，与产品所标识的45W一致。

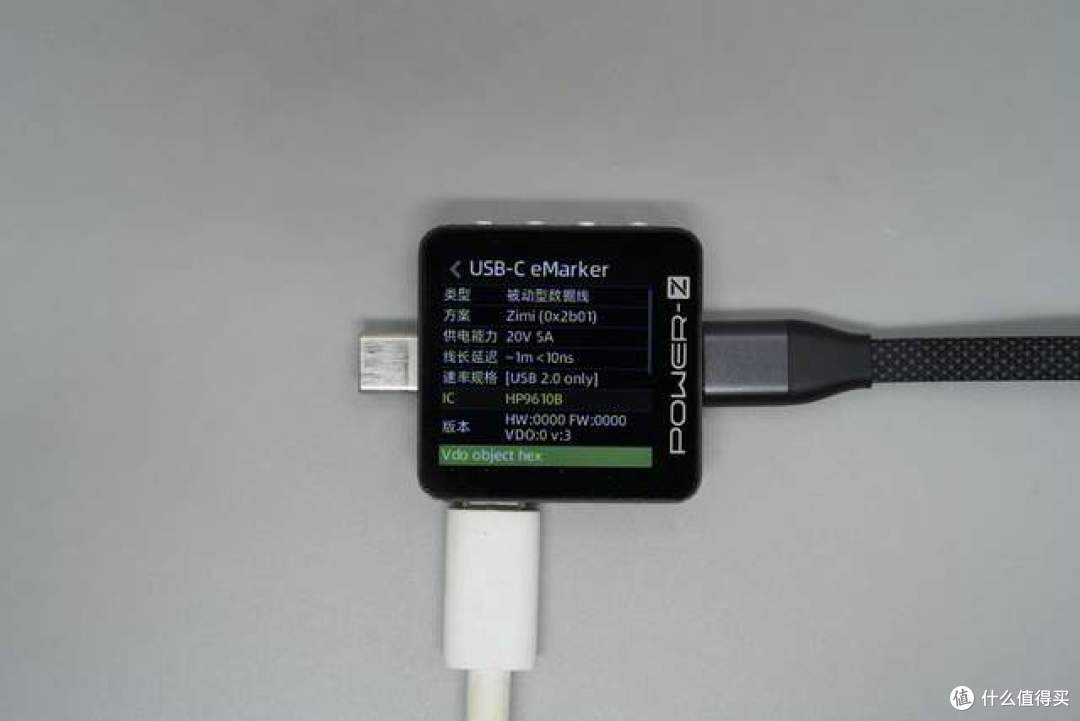

读取短线eMarker信息,线材内部搭载HP9610B eMarker芯片，采用紫米方案，支持20V5A电力传输，保证45W满功率有线输出不掉速。

产品智能交互

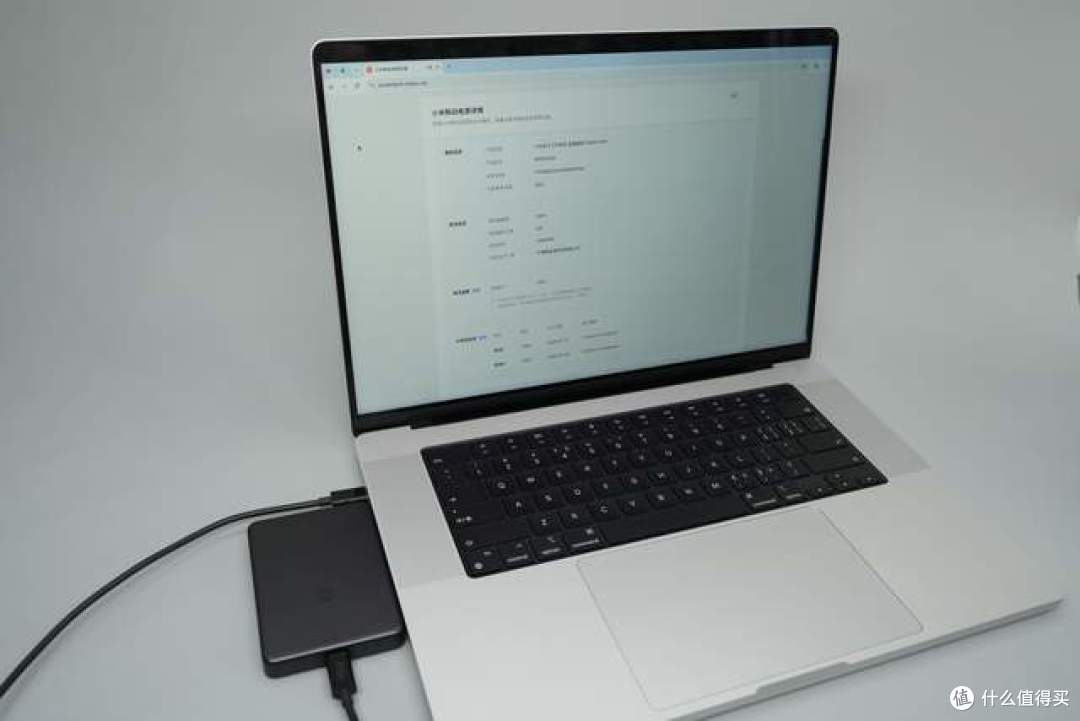

通过数据线将充电宝连接至电脑，登录小米官方查询页面即可读取产品详细信息，包括剩余电量、电池健康度与循环次数等，符合新国标对产品状态可查询的要求。

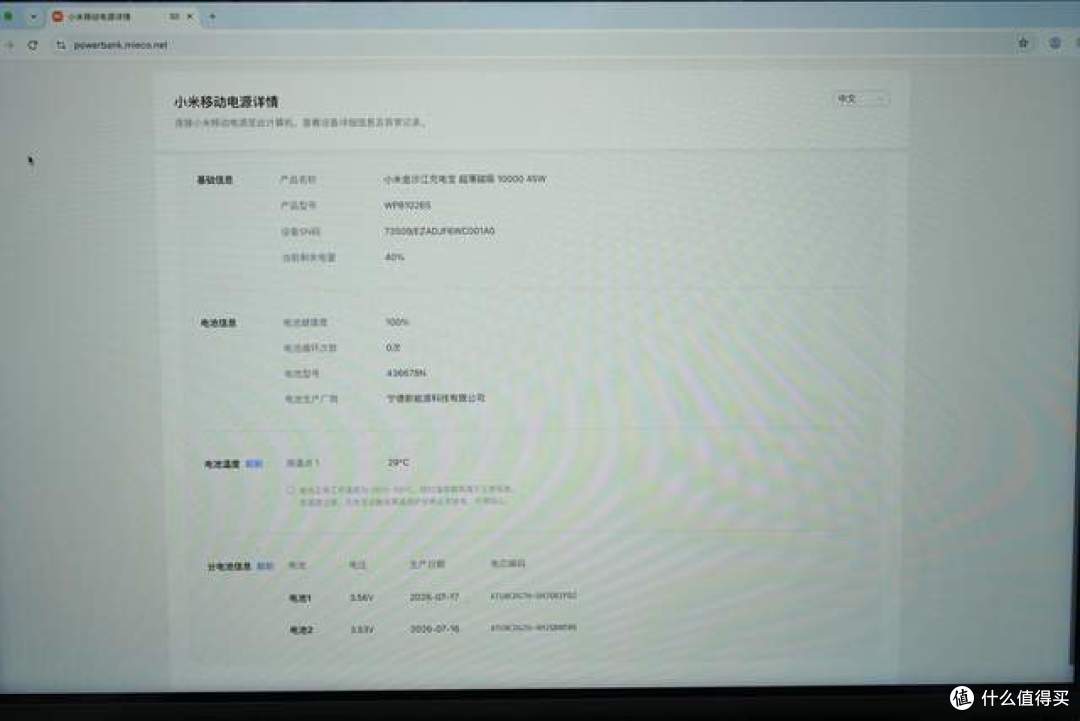

成功连接移动电源后，可直观看见产品的基础信息以及电池信息。可见内部采用了两串电芯架构，并可以直观看到单节电压以及温度。

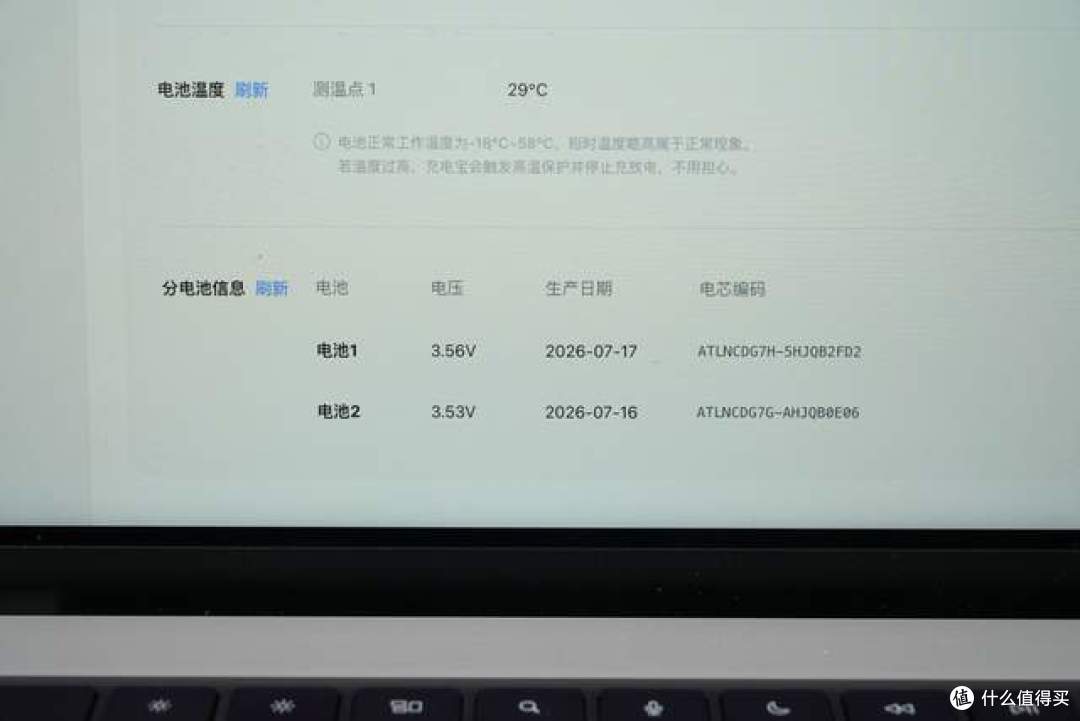

查询页电芯详细状态特写。

产品拆解

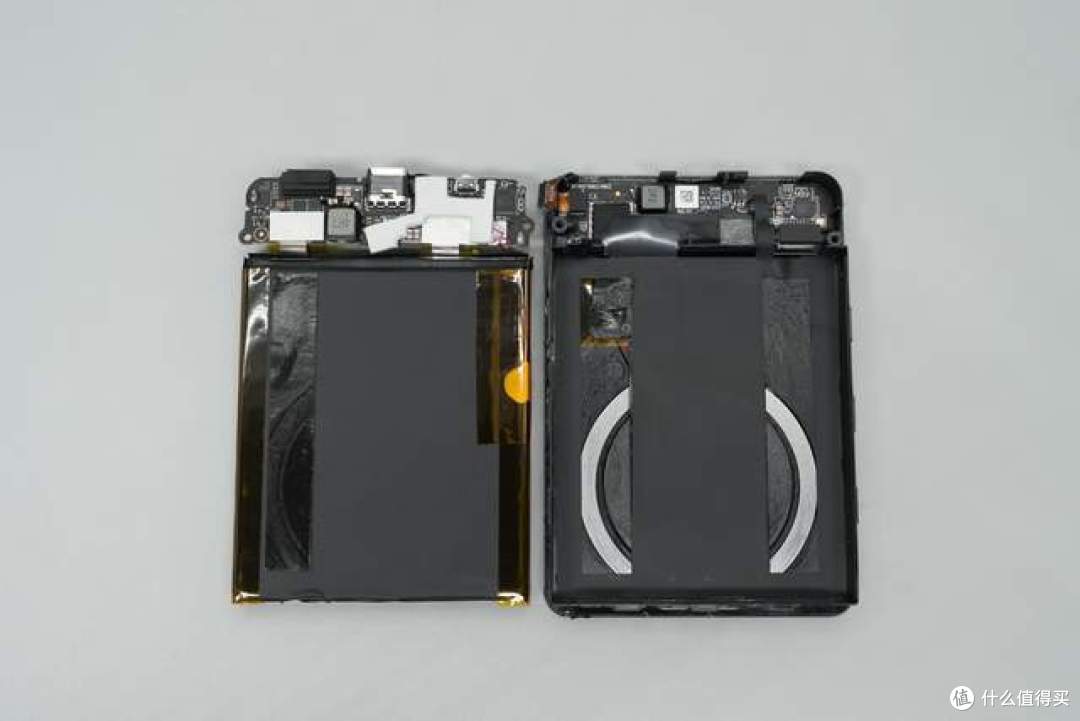

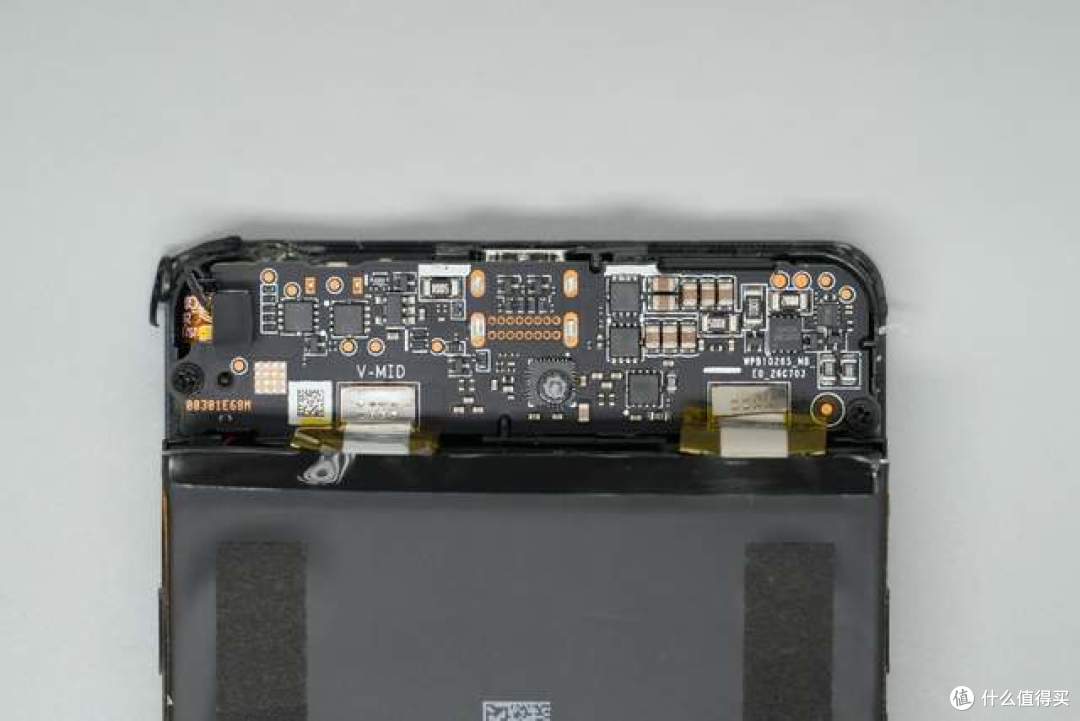

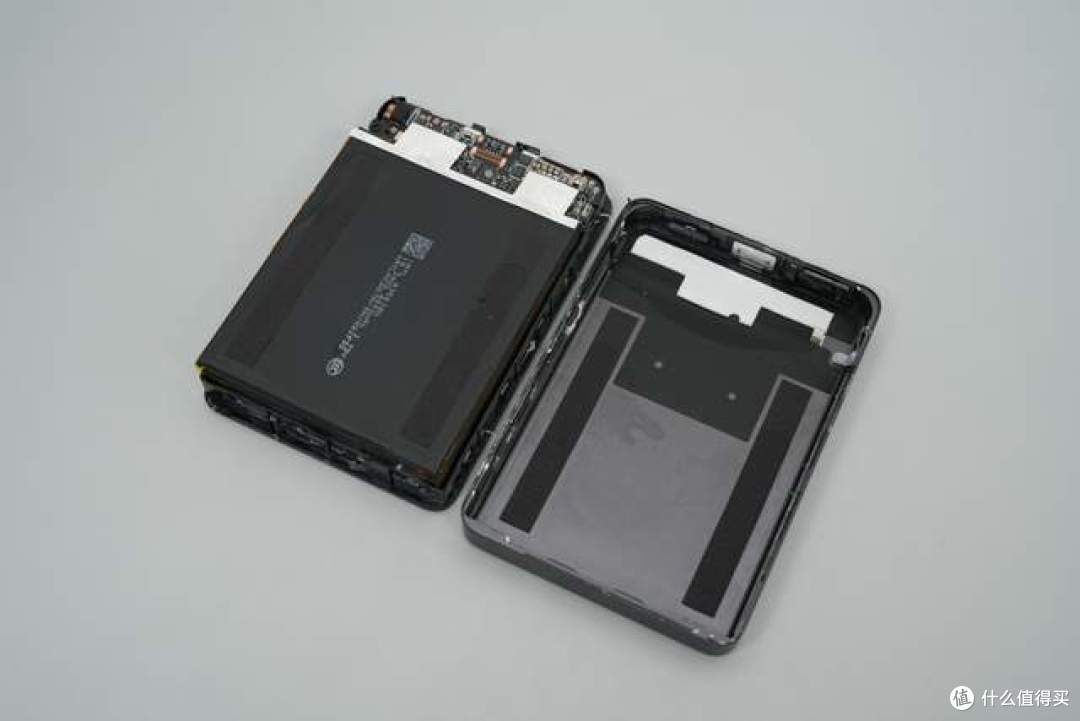

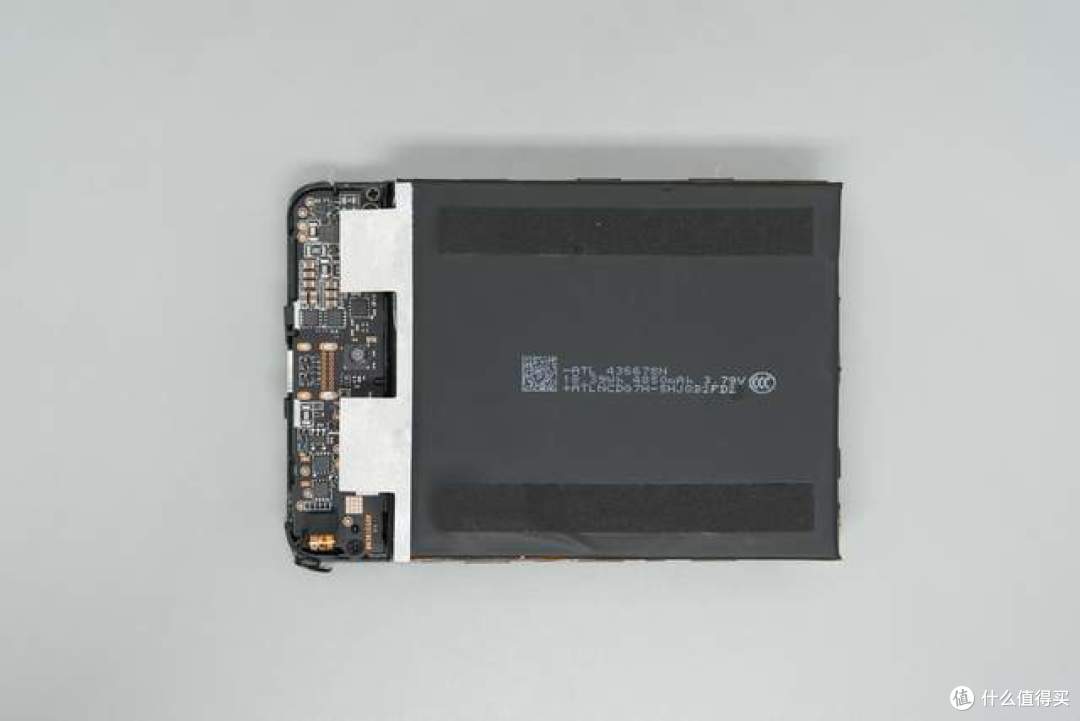

正式进入拆解环节，撬开后盖，分离其中一片电芯，露出内部的电池组与PCBA模块，电池组由两片电池组成。

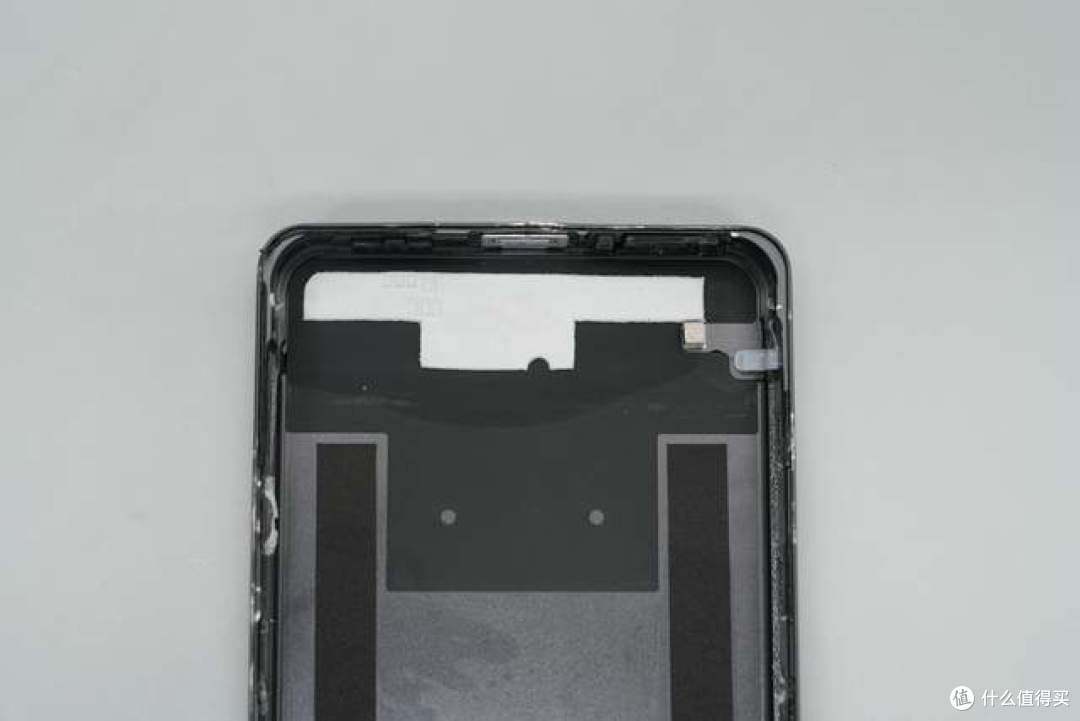

外壳内侧一览，顶部设有缓冲泡棉用于保护PCBA并降低跌落损伤风险，四周分布金属卡扣，用于壳体固定。

再来看到另一块外壳，其中包括了PCBA小板还有电芯。

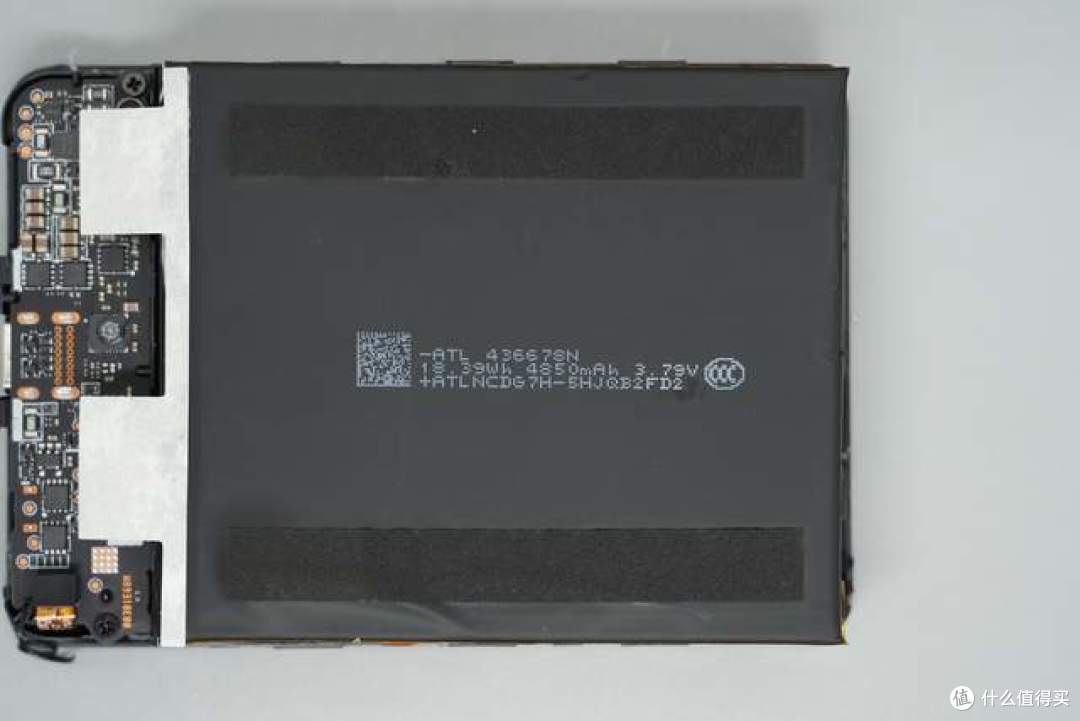

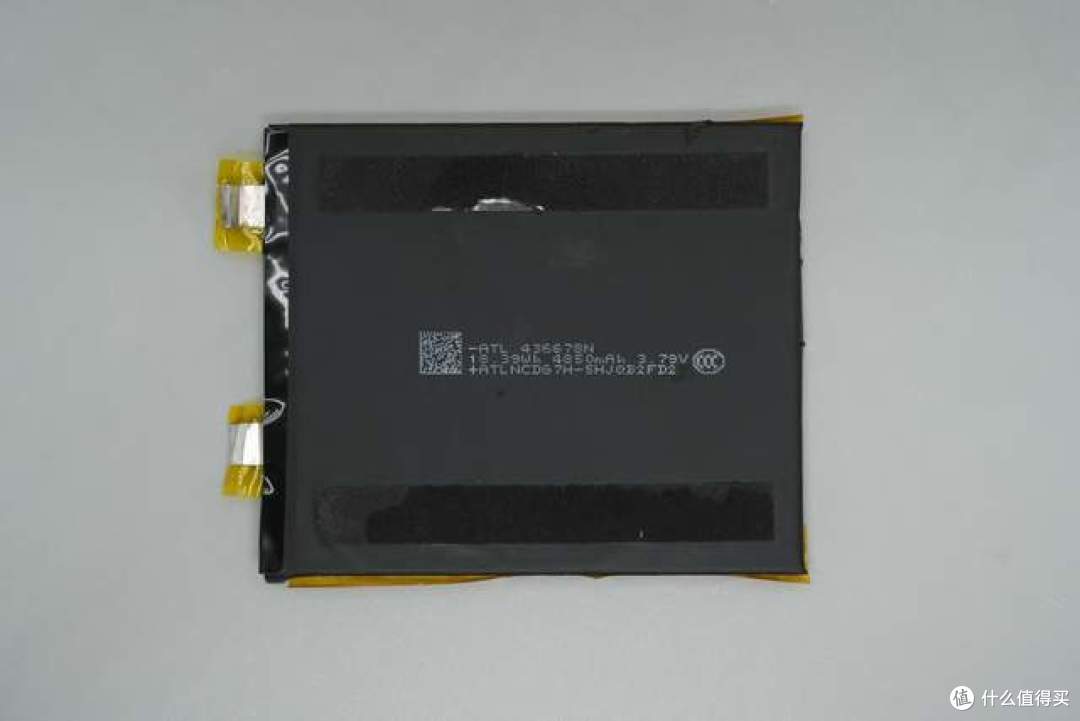

电芯来自宁德新能源，型号为ATL 436678B，单片容量4850mAh，标称电压3.79V，能量18.39Wh。电芯本体印有CCC标志。

产品内部的PCBA分成顶部和底部两个小板，通过左侧的柔性排线连接。

将两个小板继续分离，可见面板下方的磁吸无线充模块。

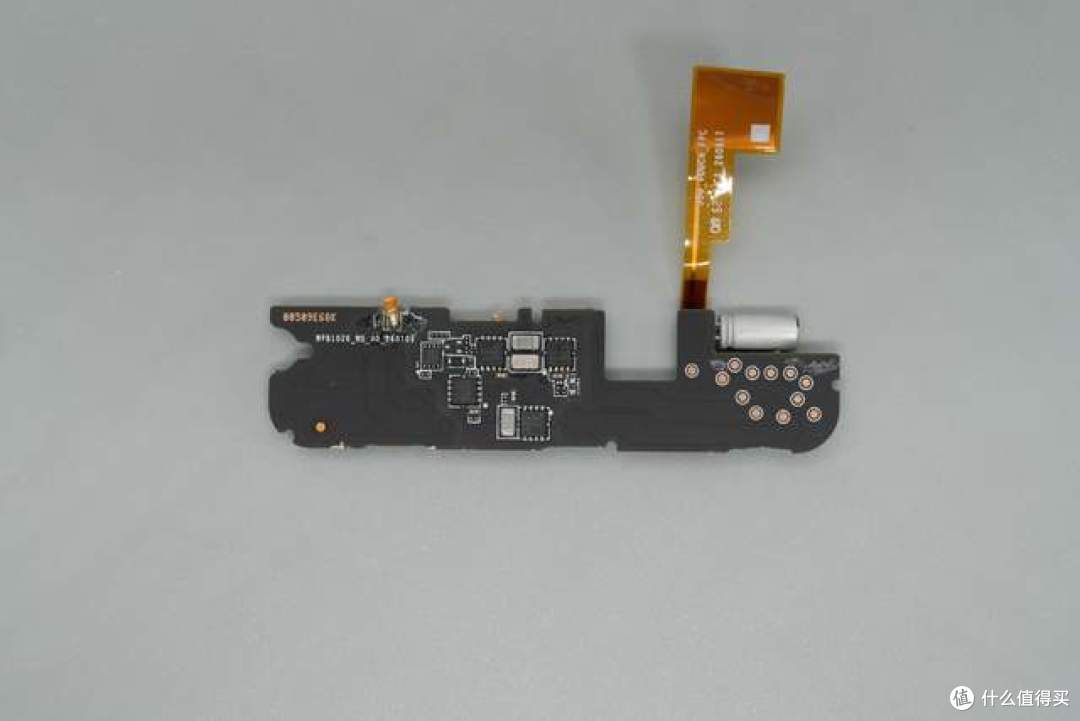

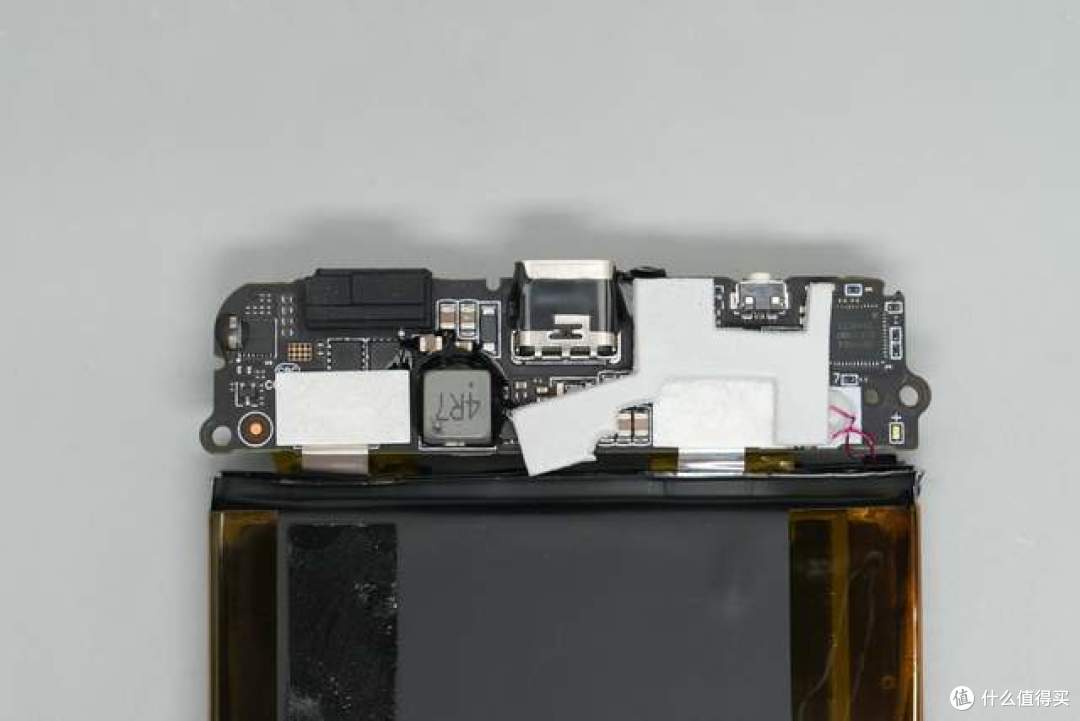

其中一个小板布局如图所示，能看见USB-C母座、电感、和泡沫板等等。

另一个底部小板特写，能看见贴有石墨烯散热贴纸。

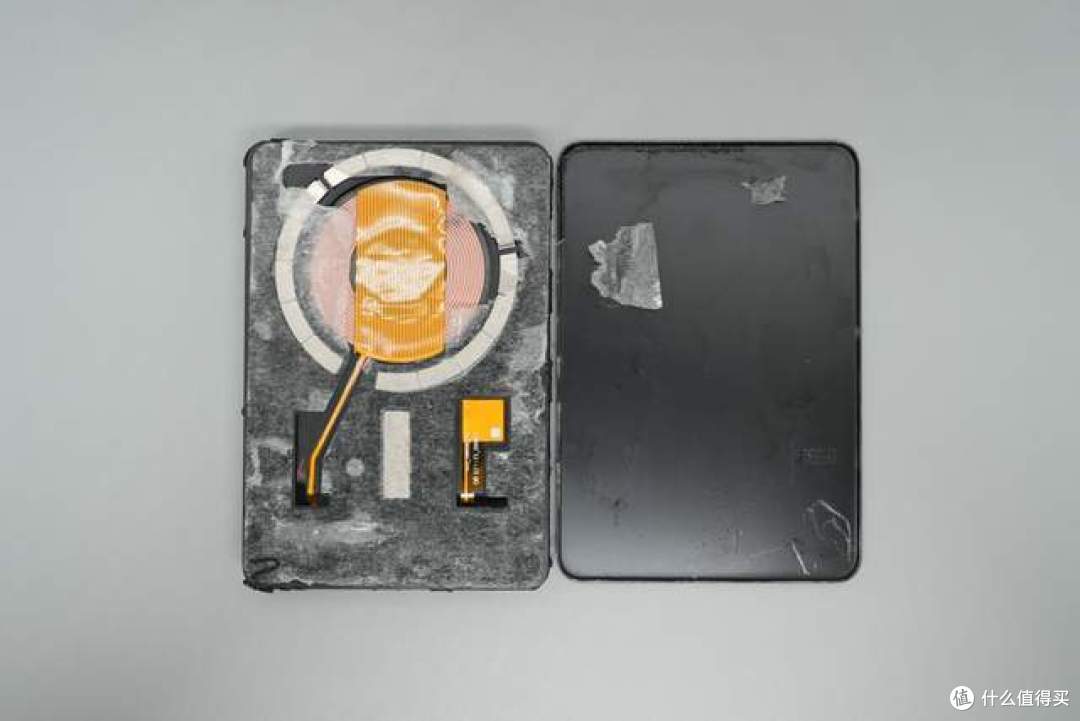

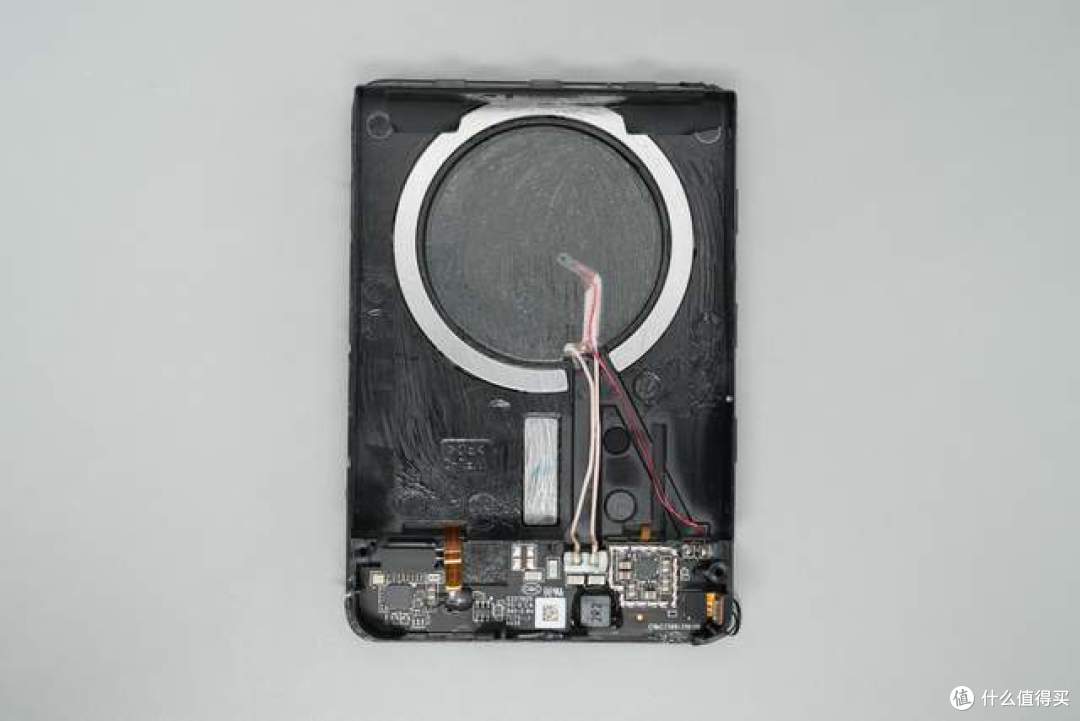

将表面的散热贴纸去除后，产品外壳外观展示。

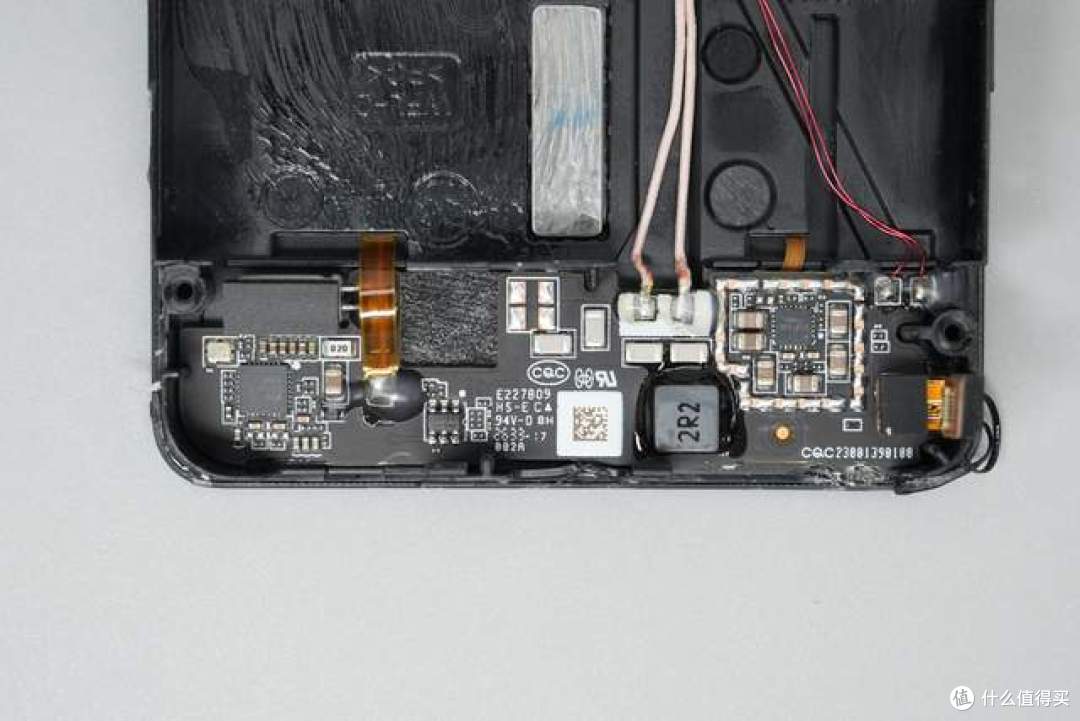

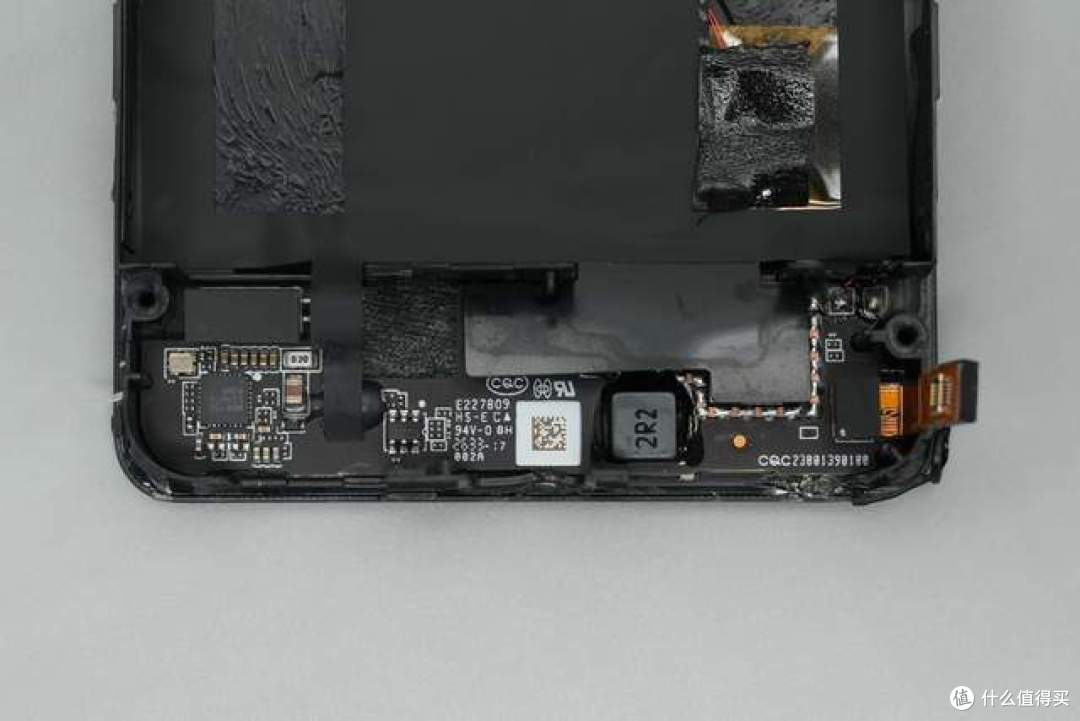

能看见底部小板上有无线充主控、电感、电池保护IC等。

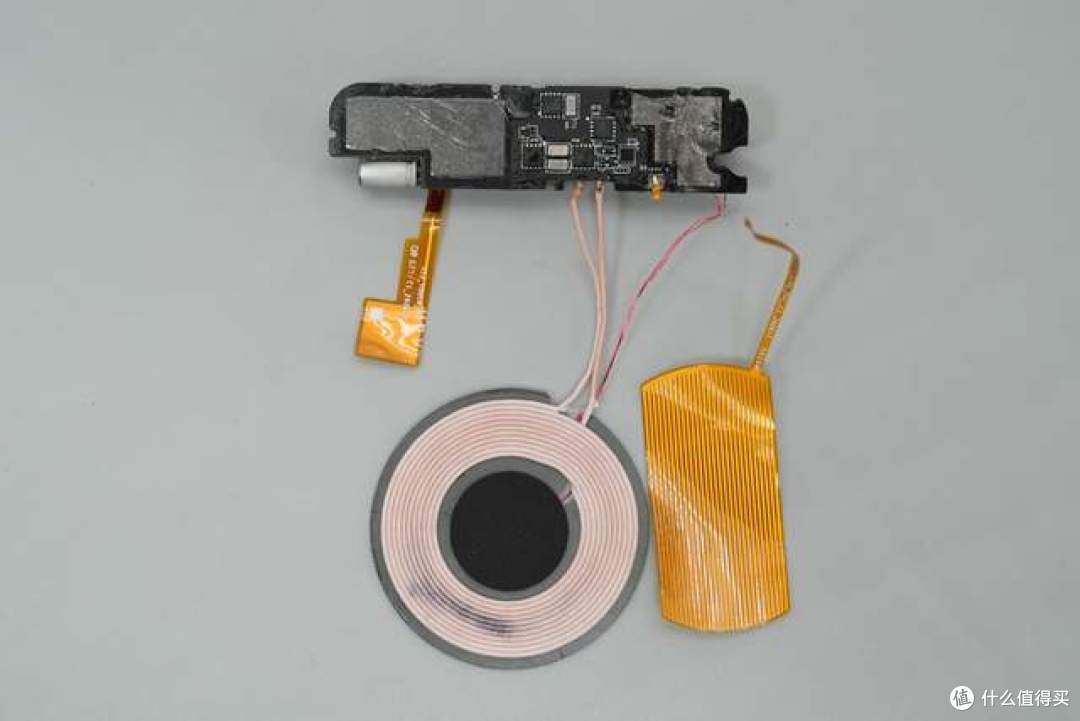

再将无线充线圈从外壳中分离出来。

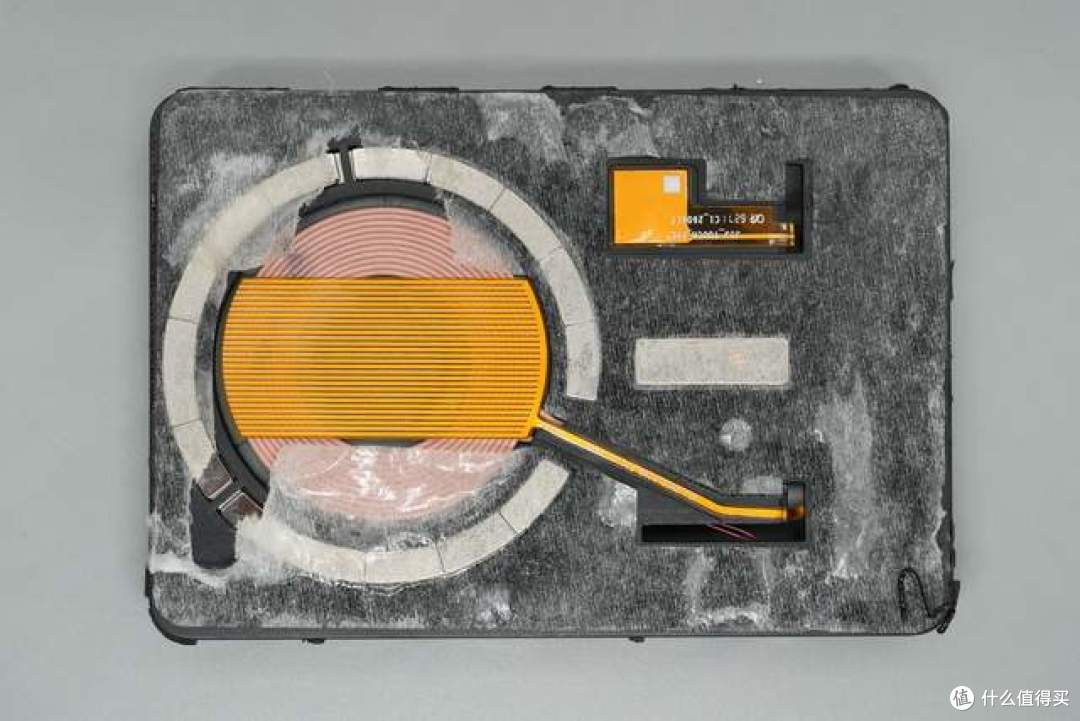

无线充模块特写。能看见隔离无线充工作时产生电磁干扰的屏蔽FPC。

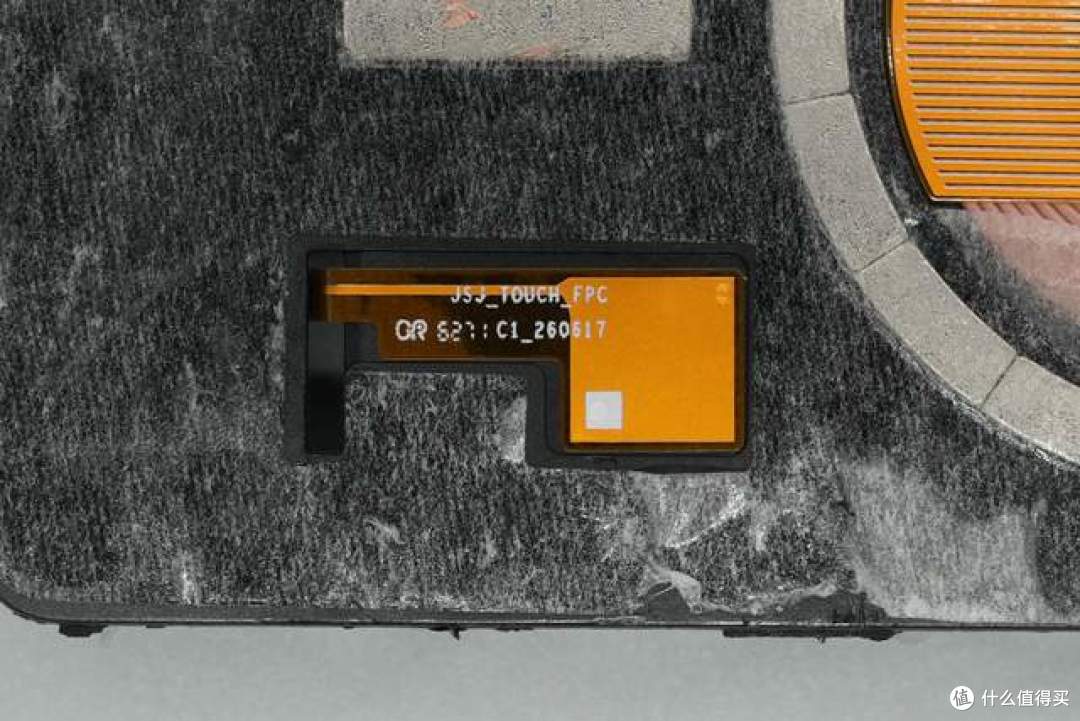

触摸感应 FPC特写。

继续分离，能看到无线充线圈和PCBA板通过导线连接。

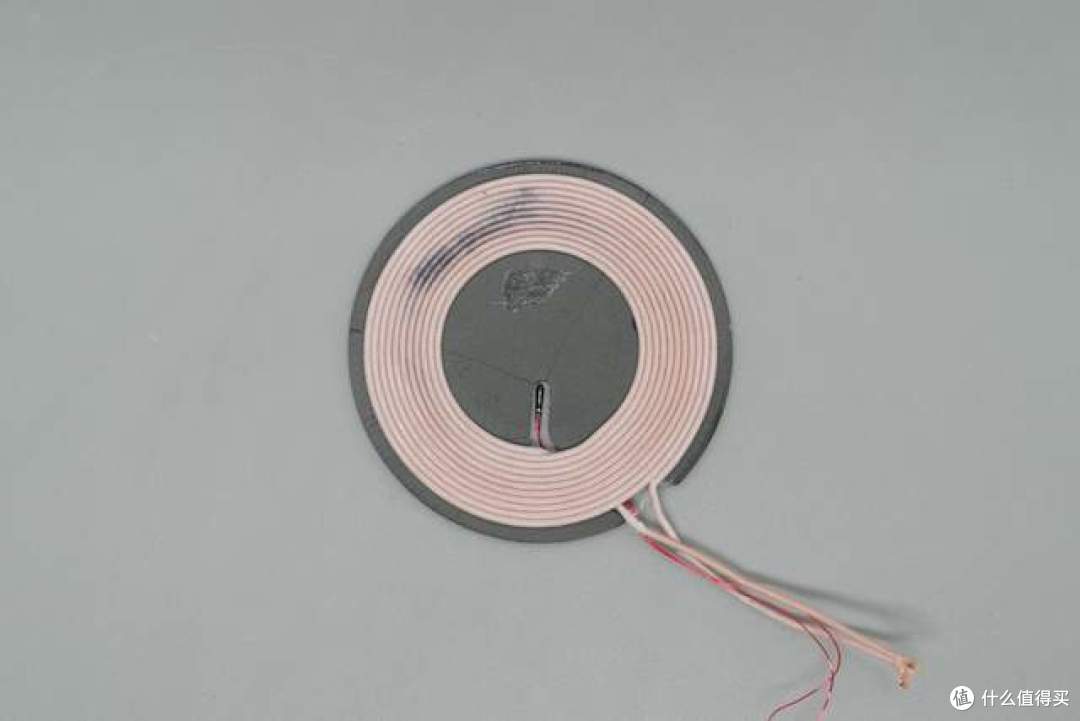

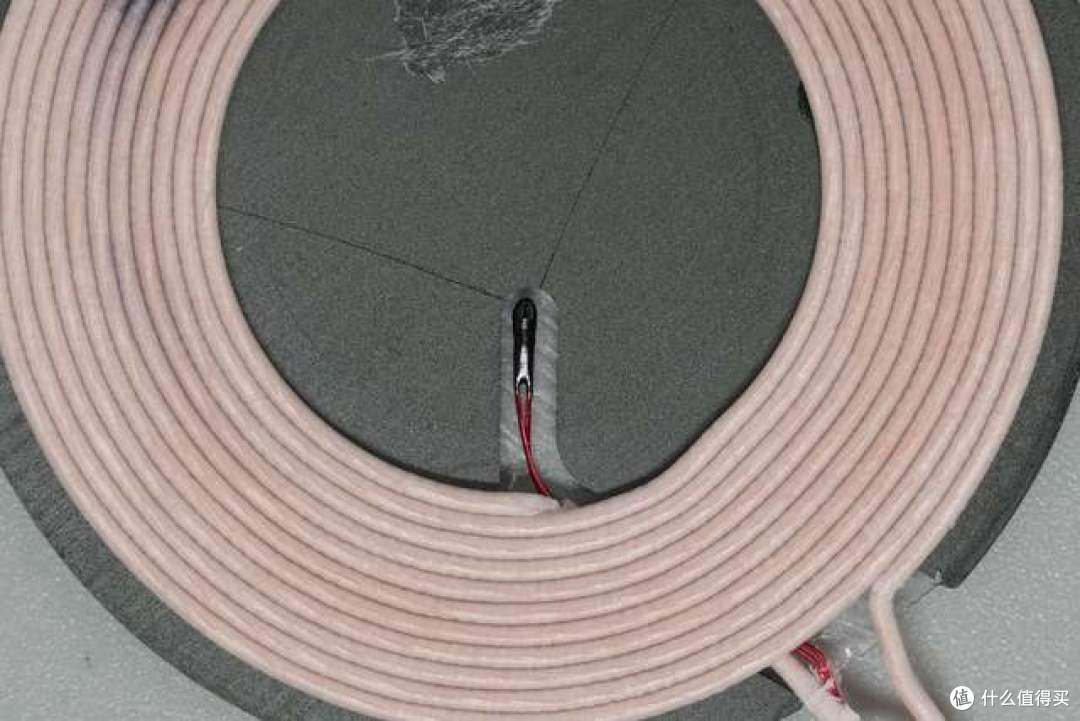

将线圈分离出来，能看见表面有一颗NTC热敏电阻。

NTC热敏电阻特写。

单片电芯来自ATL宁德新能源，单片容量4850mAh 18.39Wh，标称电压3.79V，能量18.39Wh。

相关阅读：头部品牌充电宝密集采用，ATL电芯应用案例盘点

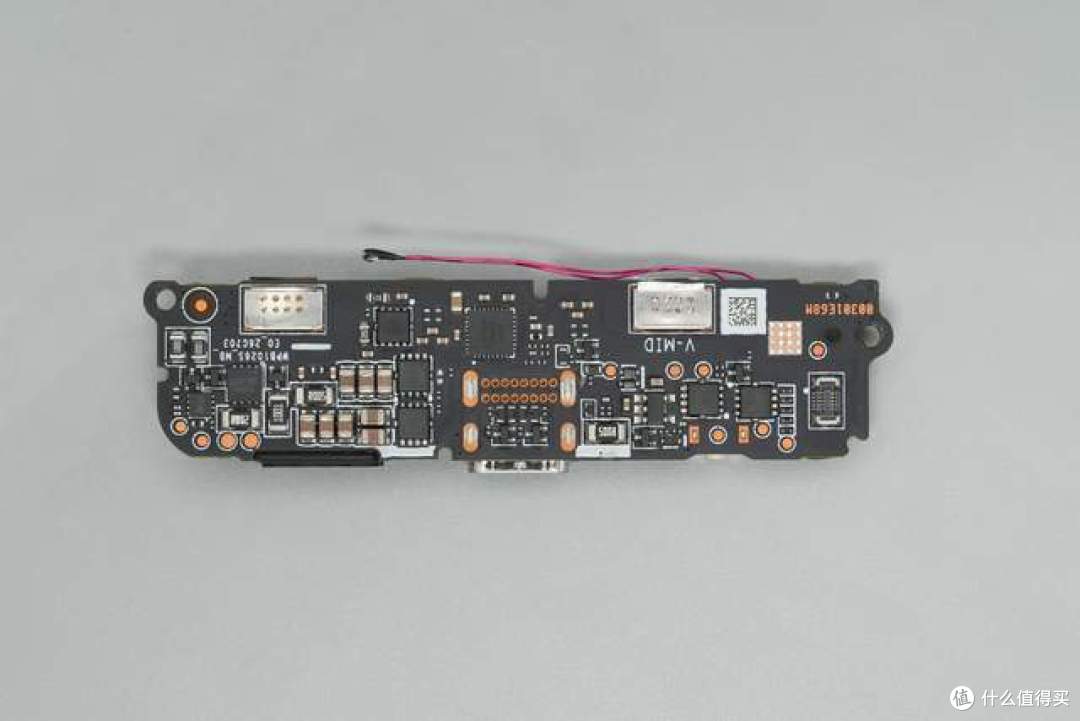

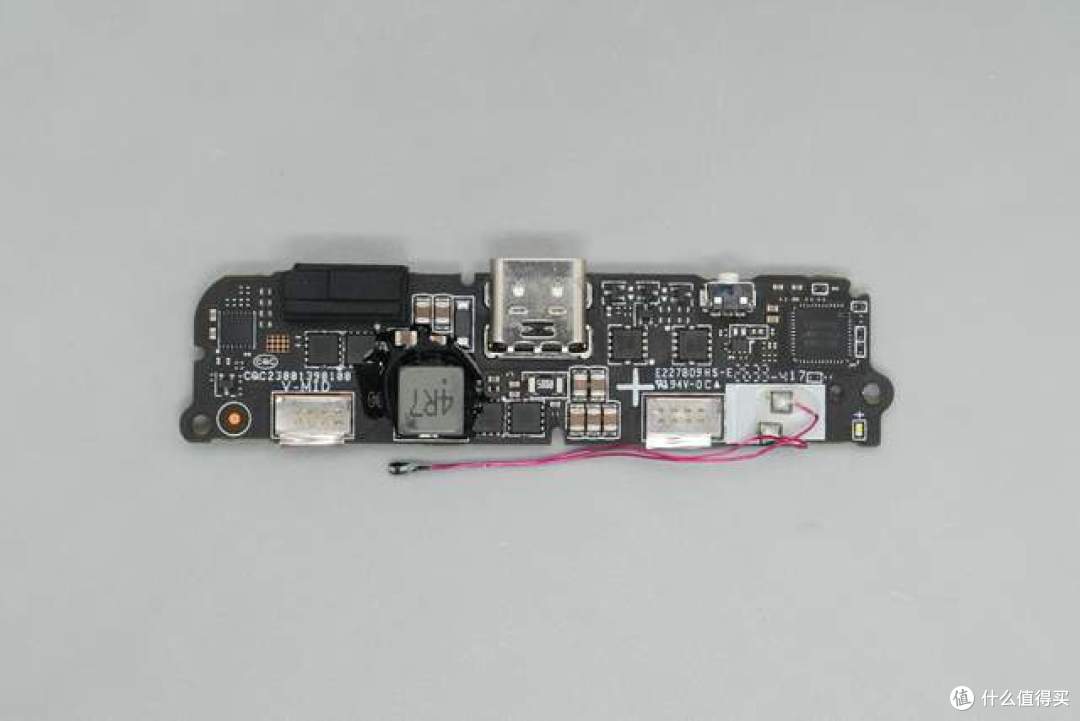

看过电芯，再来看顶部PCBA小板，可见分布协议芯片、升降压开关管、VBUS开关管、LED灯珠、热敏电阻、USB-C母座等元器件。

顶部PCBA小板背面分布升降压芯片、升降压开关管等元器件。

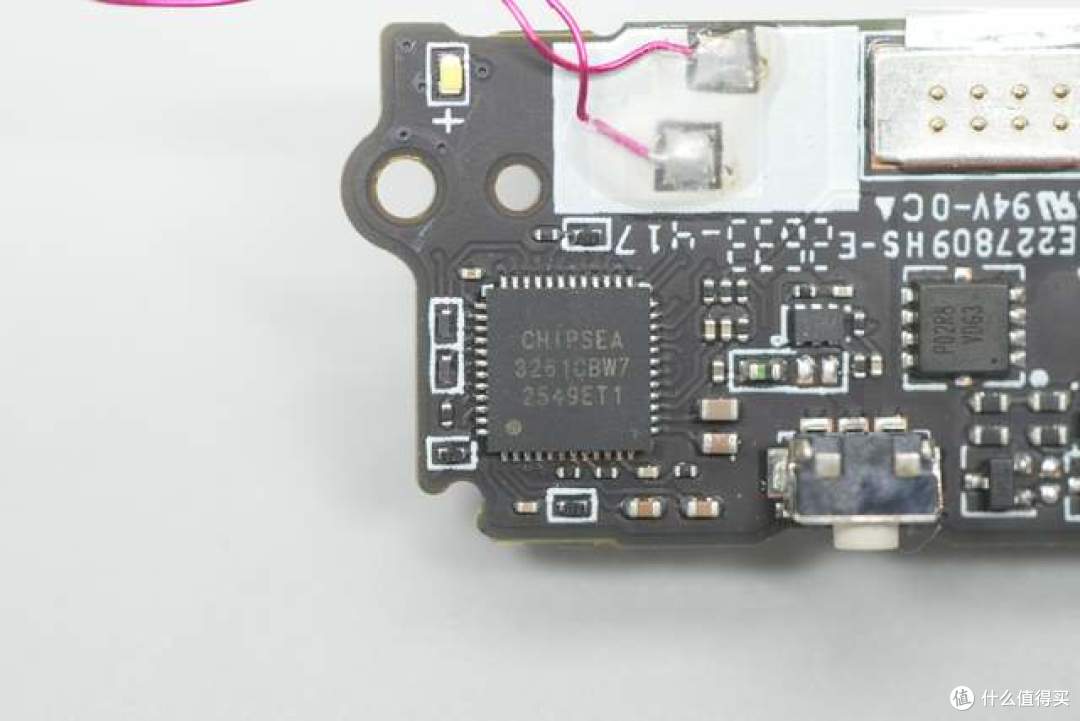

顶部小板主控芯片来自芯海科技，型号为CPW3261，CPW3261是一款适用于充电宝、BMS、无线充、显示器等应用的USB Type-C和USB PD控制器。

该芯片集成Type-C CC和USB PD的所有功能，以及USB BC1.2。同时，还集成多种手机快充协议，以增强终端设备的充电兼容性。

芯片系列内部集成32位微处理器，工作频率48MHz，可支持广泛的工业控制以及需要高性能CPU的应用场景。

内嵌128K字节程序Flash、24K字节SRAM及多种外设（如I/O口、定时器、USART、I2C、ADC、看门狗等），这使得CPW3261系列能够用于更广泛的应用。

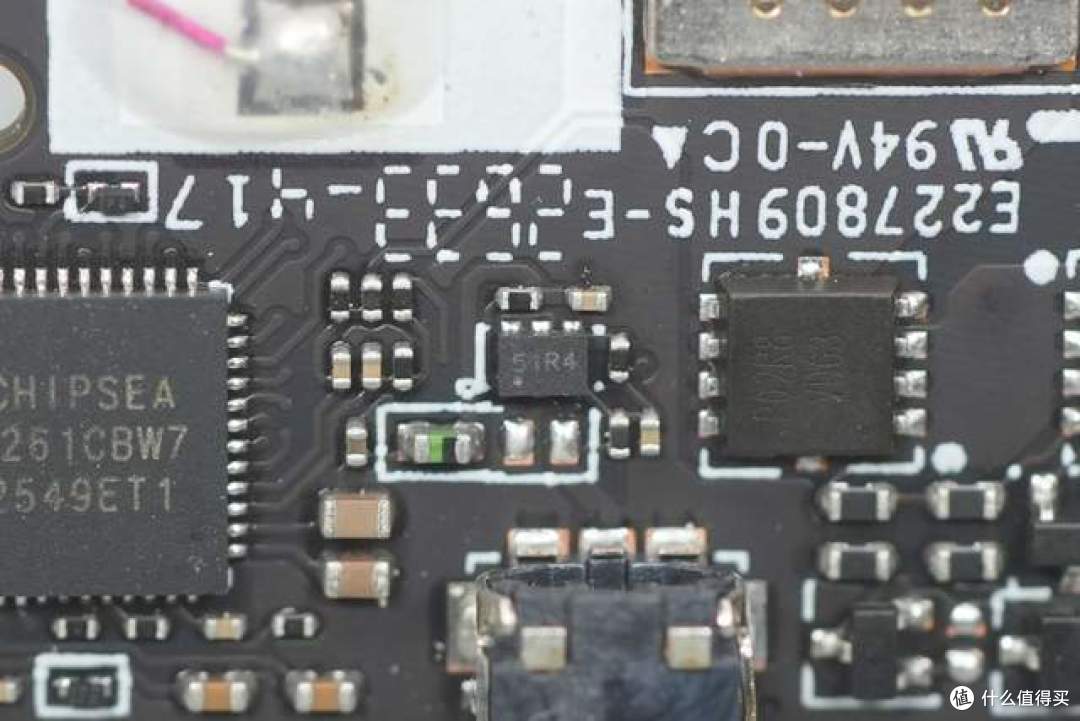

一颗丝印为51R4的芯片特写。

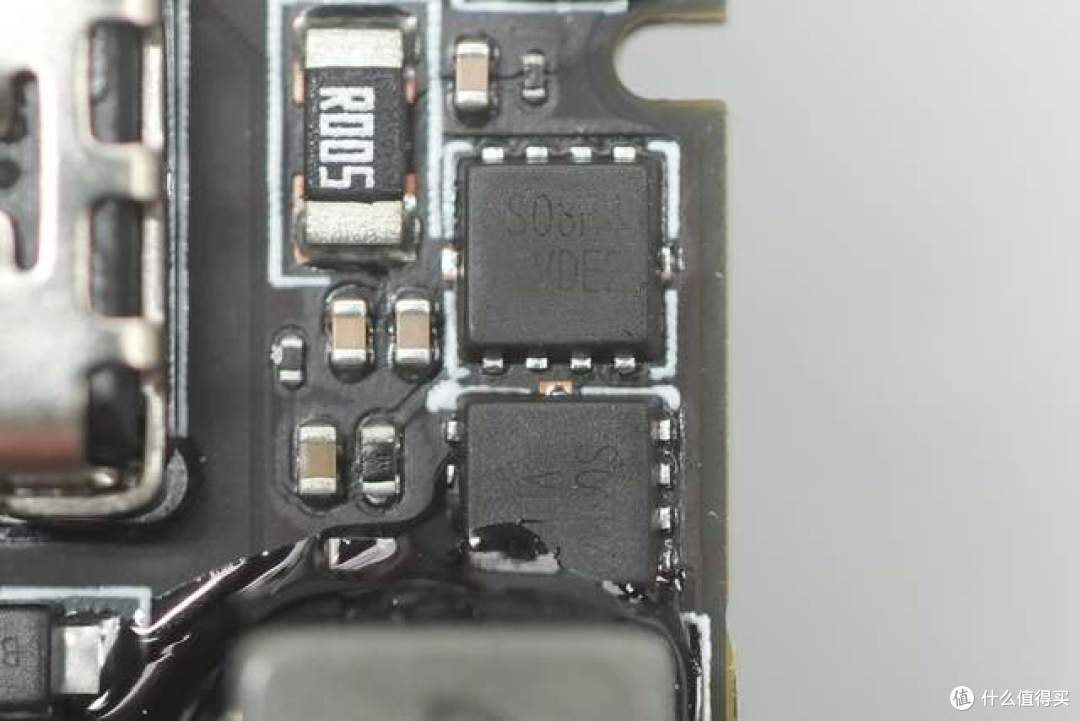

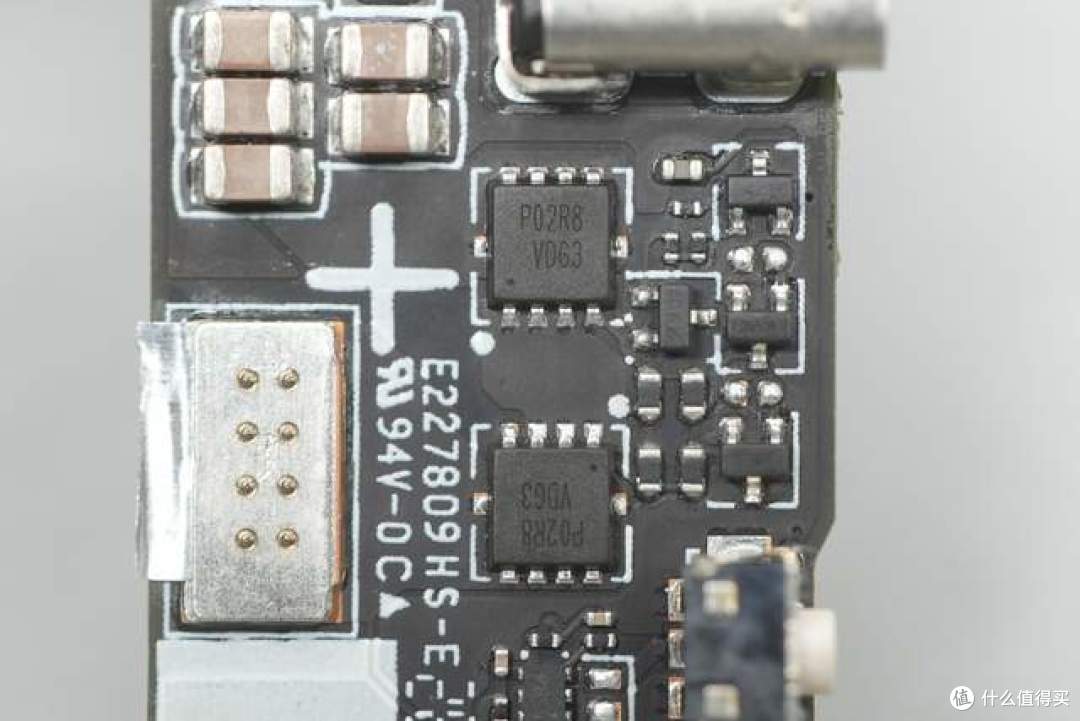

两颗VBUS开关管来自Prisemi芯导，型号PPM8PN02R8，PMOS，耐压-20V，导阻5.6mΩ，采用PDFN3333-8L封装。

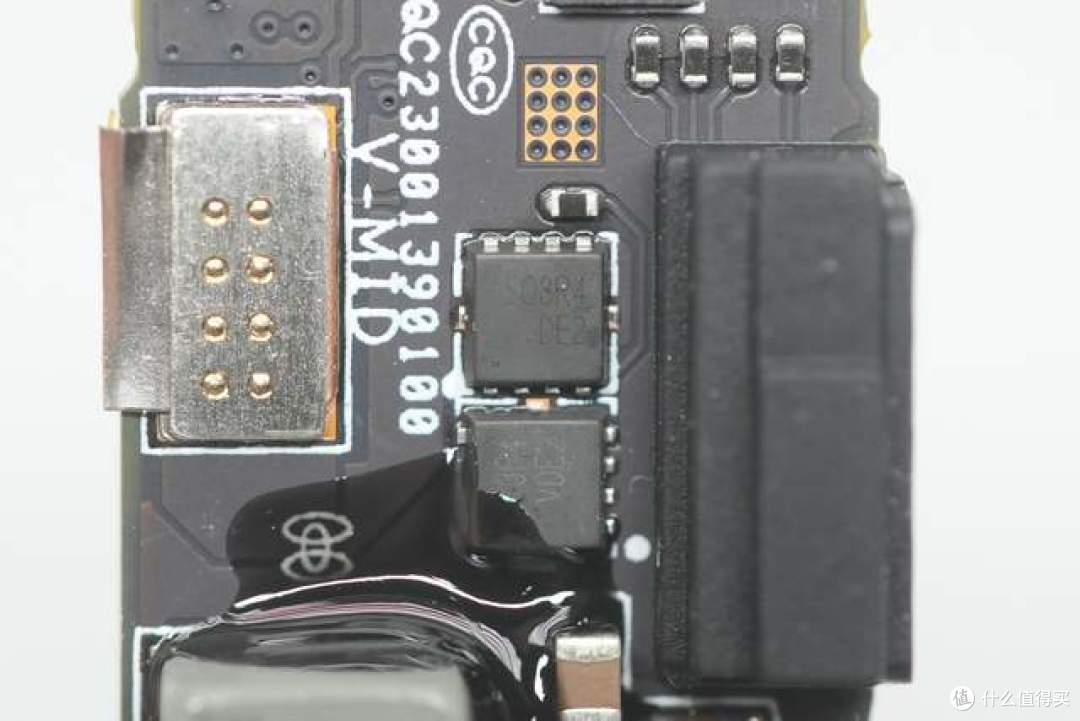

两颗同步升降压开关管来自芯导科技，型号PSM8PN03R4，NMOS，耐压30V，导阻4.3mΩ，采用 PDFN3333-8L 封装。

另外两颗同步升降压开关管同样为芯导科技，型号PSM8PN03R4。

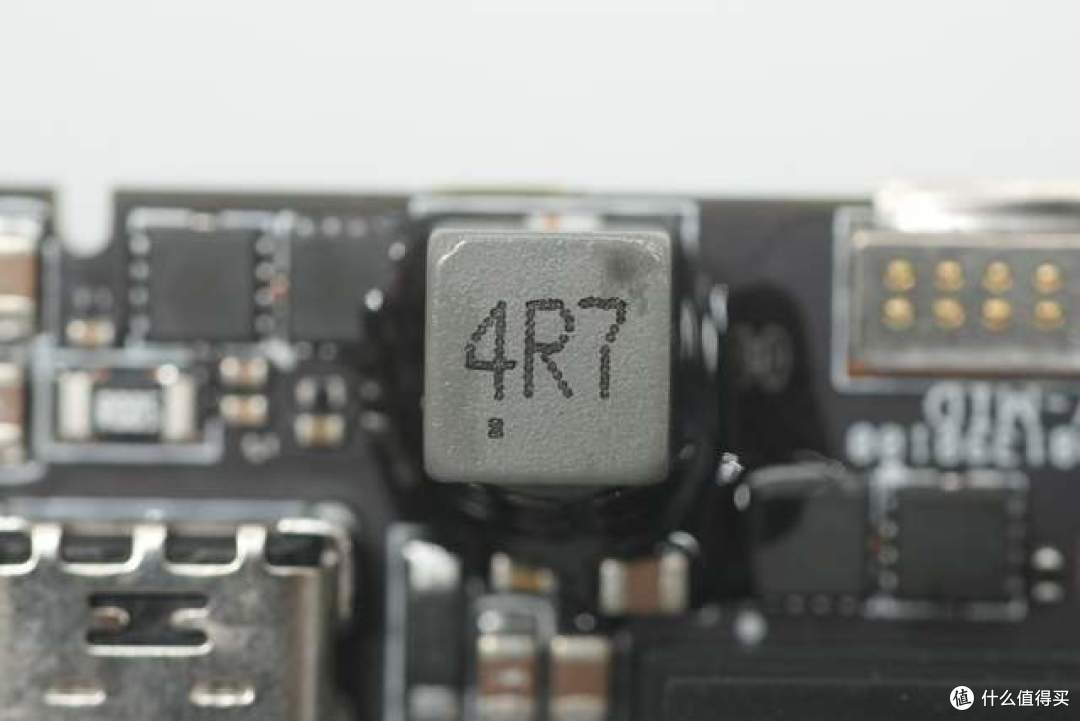

一颗同步升降压电感特写。

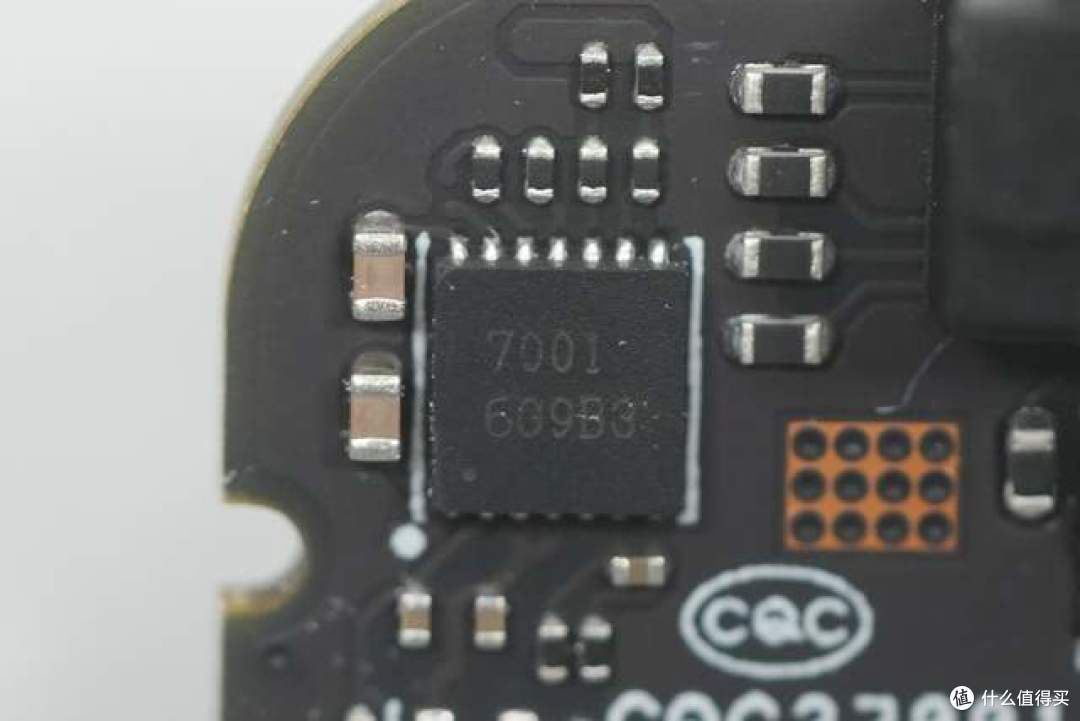

一颗丝印7001的器件。

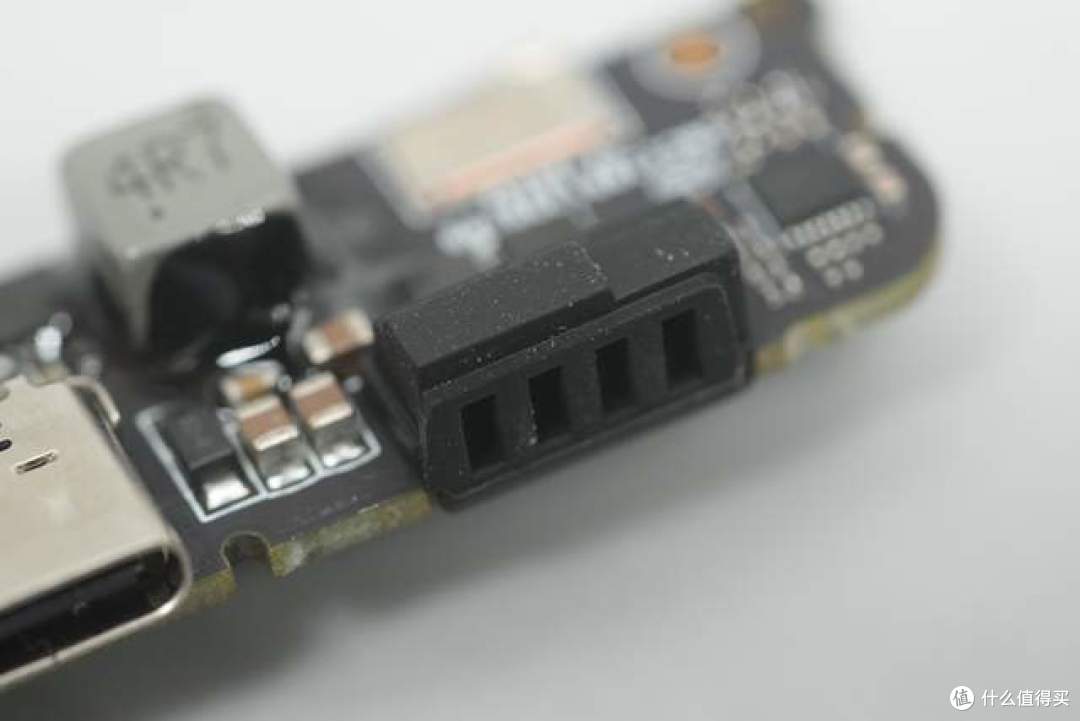

LED遮光罩特写。

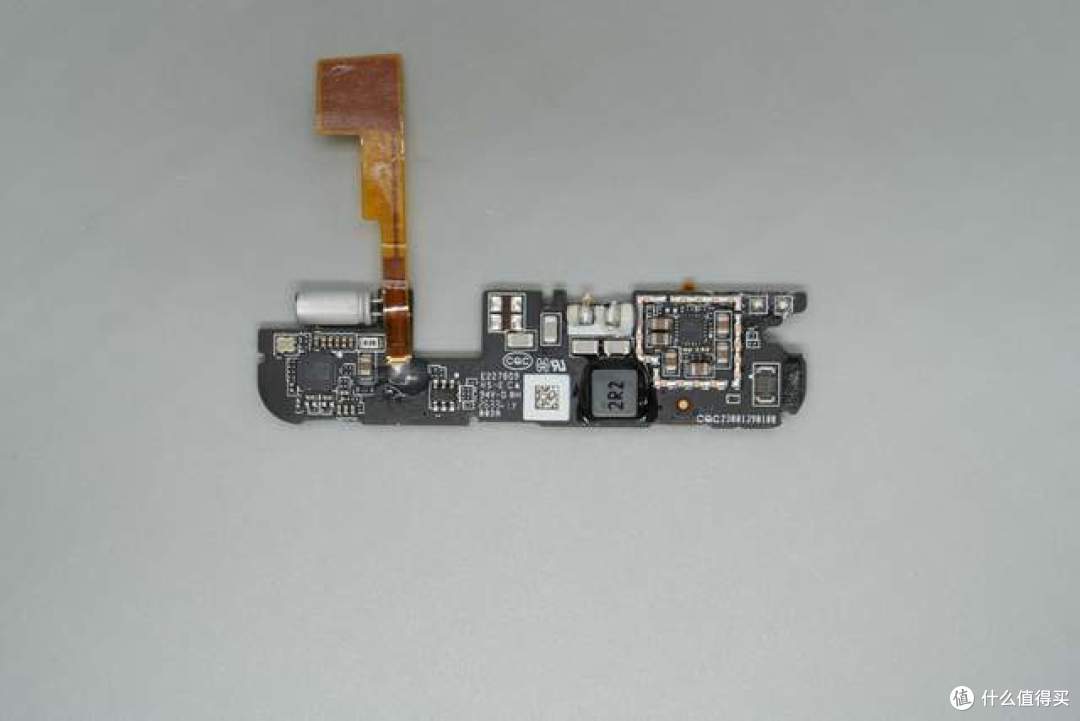

再来看到底层小板，小板正面特写。底层PCBA模块正面分布低压固态滤波电容、无线充芯片、升降压芯片等元器件。

底层小板背面特写。背面分布无线充功率管以及鉴权芯片。

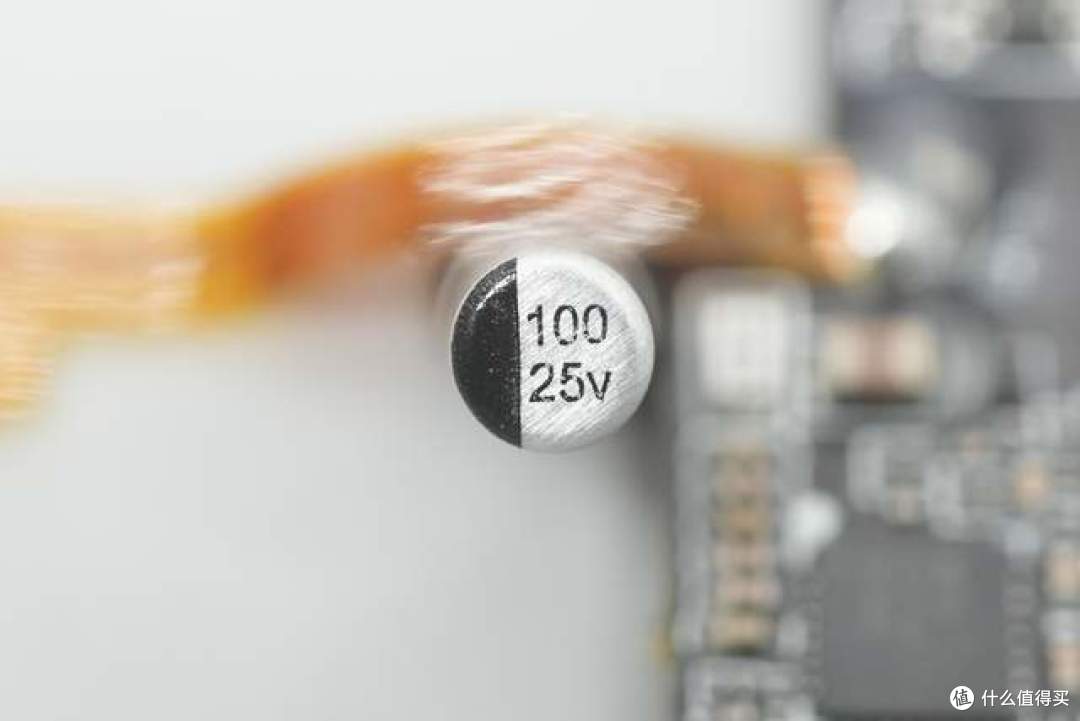

一颗低压固态滤波电容规格为25V 100μF。

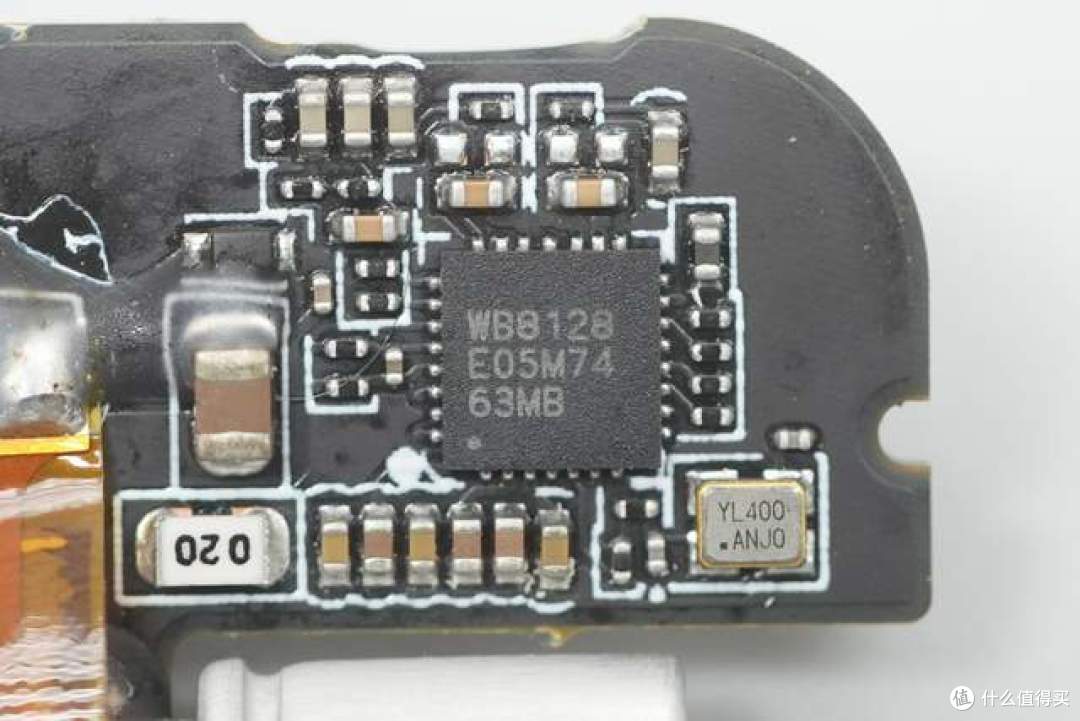

无线充电发射芯片来自CPS易冲半导体，型号为WB8128，这是一款高度集成的30W Qi 无线功率发射主控芯片，支持Qi2.2、MPP 及 Samsung 快充协议，输入电压范围 3.3V 到 24V。

相关阅读：易冲半导体推出 30W 高集成无线充电发射芯片 WB8128

该芯片内部集成32bit MCU、32KB MTP 存储、PWM 驱动及 FSK PHY 调制/解调，能够高效控制无线发射线圈，实现稳定功率输出。

该芯片提供 2× I²C 主/从、2× UART 及多路 GPIO，内置 16 通道 12-bit ADC，可采集电压、电流与温度信号，同时具备FOD外来物体检测、过压/过流/过温保护等安全机制。

WB8128 采用QFN31封装，支持 -40~105°C 宽温工作，满足 RoHS 和无卤素要求，是高集成、高可靠性的中高功率无线充设计解决方案。

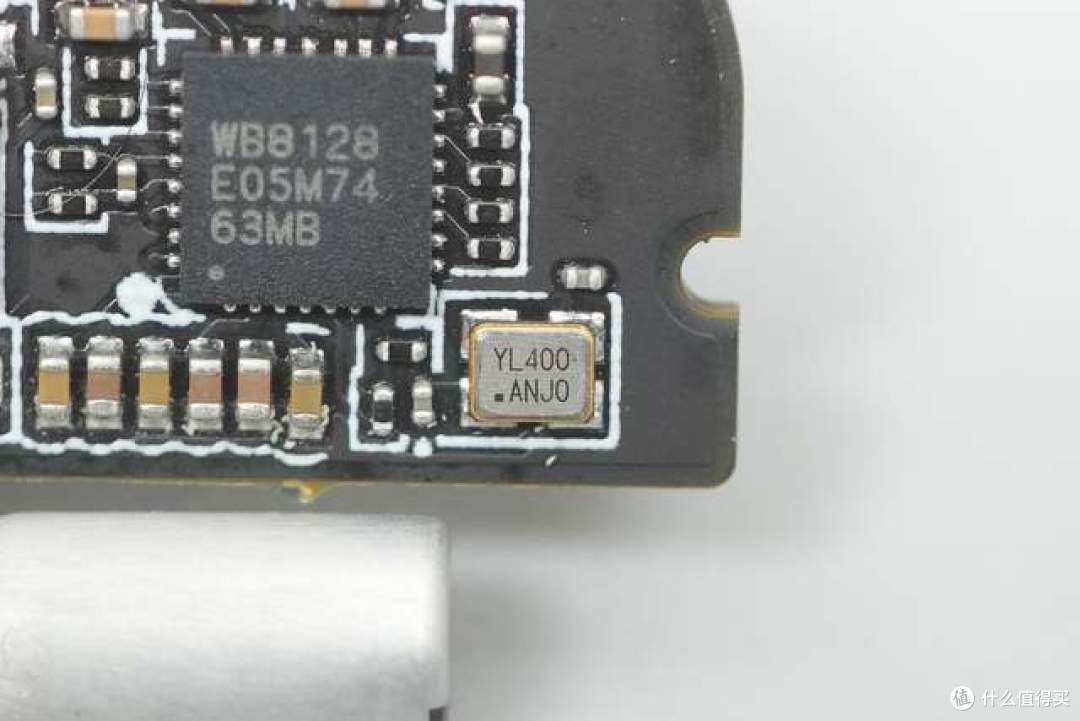

一颗晶振，用于为无线充芯片生成时钟信号。

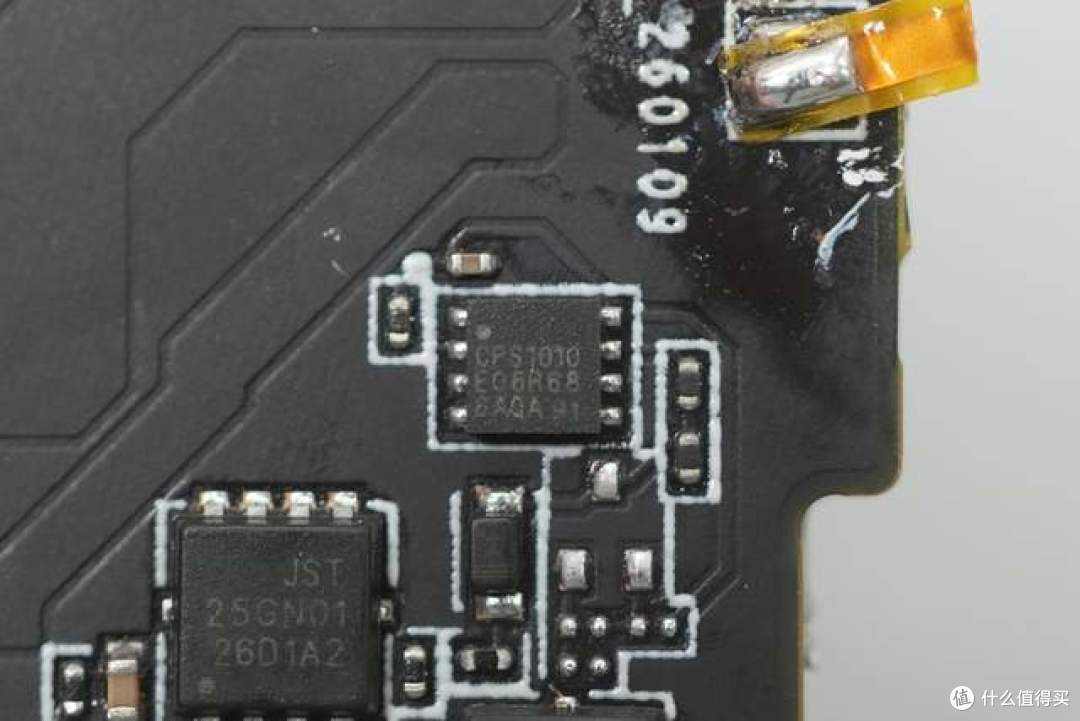

鉴权芯片采用来自CPS易冲半导体的CPS1010，这是一款面向Qi认证应用的无线充电协议加密芯片。

相关阅读：易冲半导体推出 Qi 鉴权安全芯片 CPS1010

该芯片集成 SHA256 加密引擎、ECC 签名以及真随机数密钥生成功能，可为无线充电设备提供身份鉴权与安全认证支持，采用DFN8封装。

易冲半导体的CPS1010的资料如上。

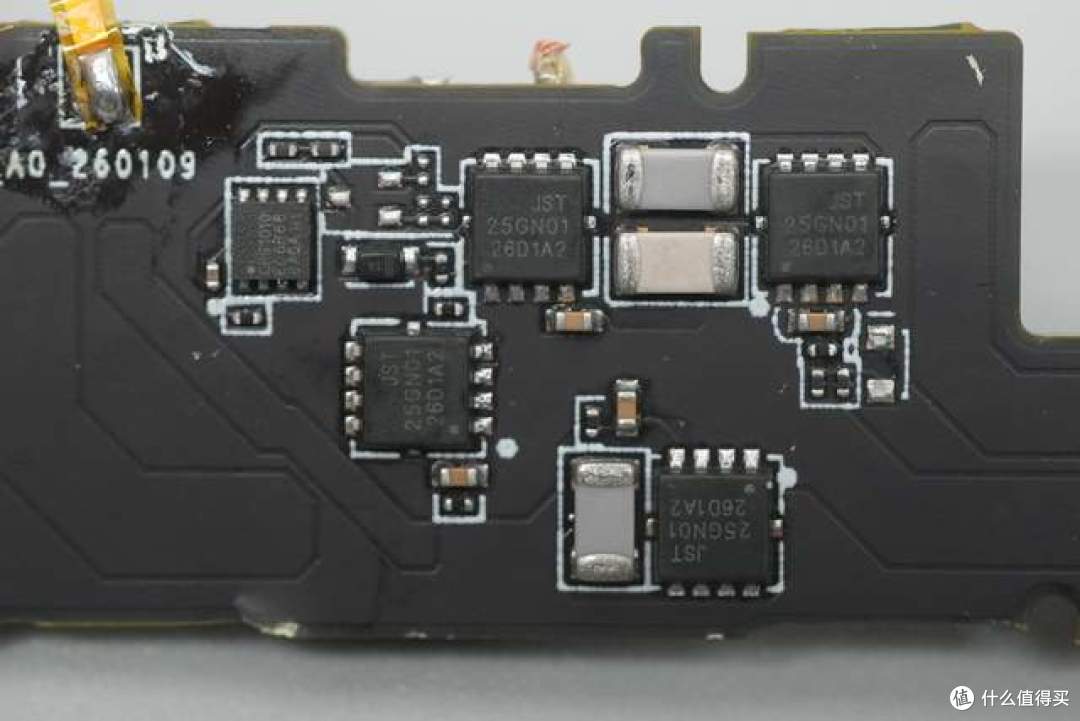

无线充电功率管来自JST江智，丝印JST25GN01。

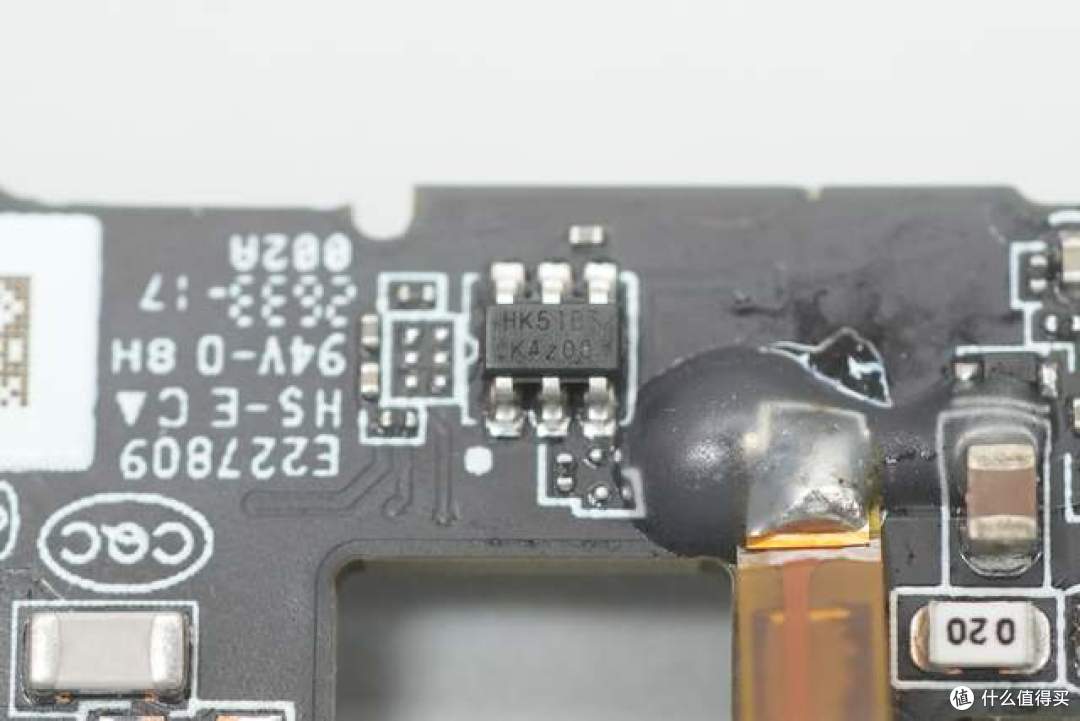

触摸芯片HYNITRON海栎创，型号HK51BS，采用SOT23-6封装。

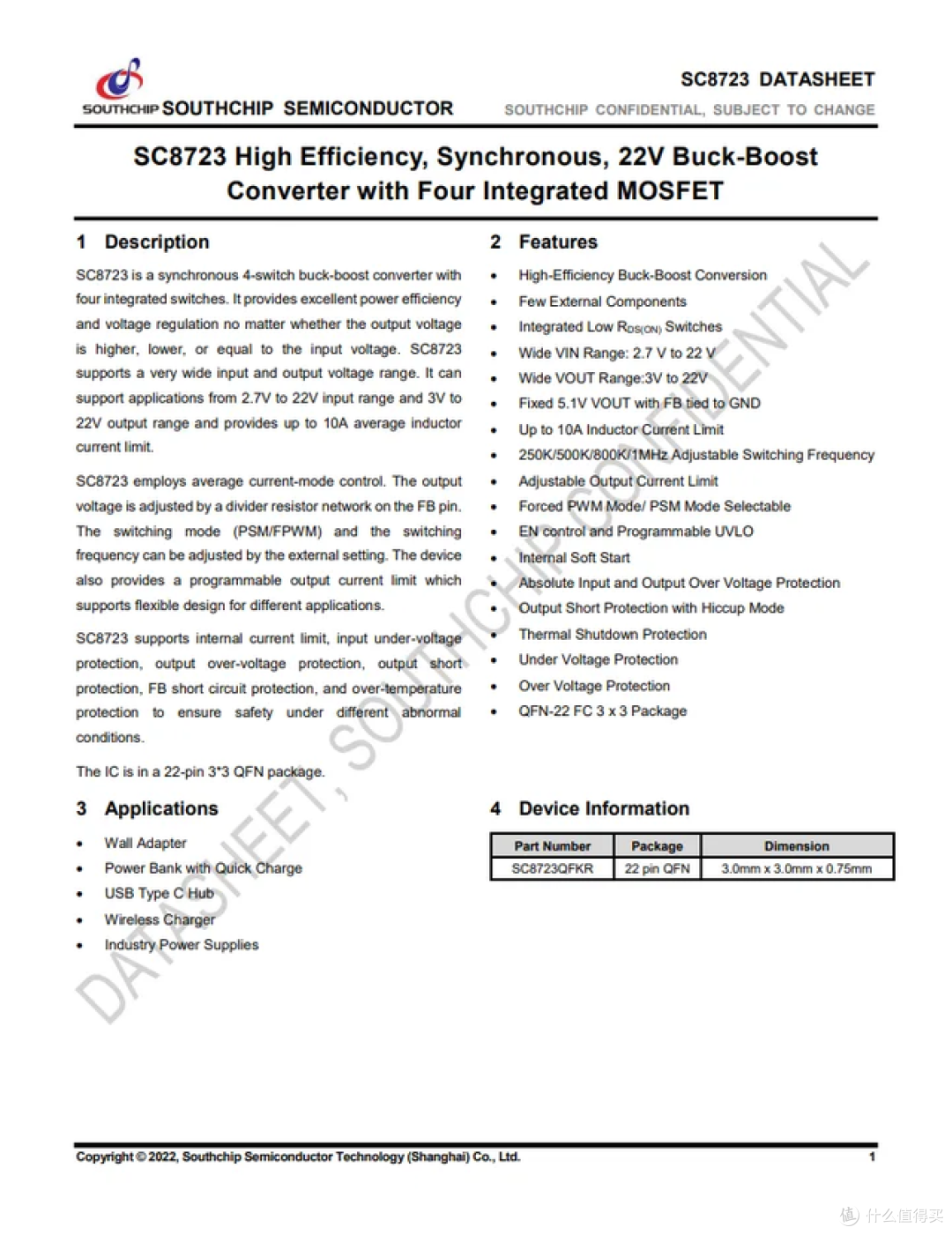

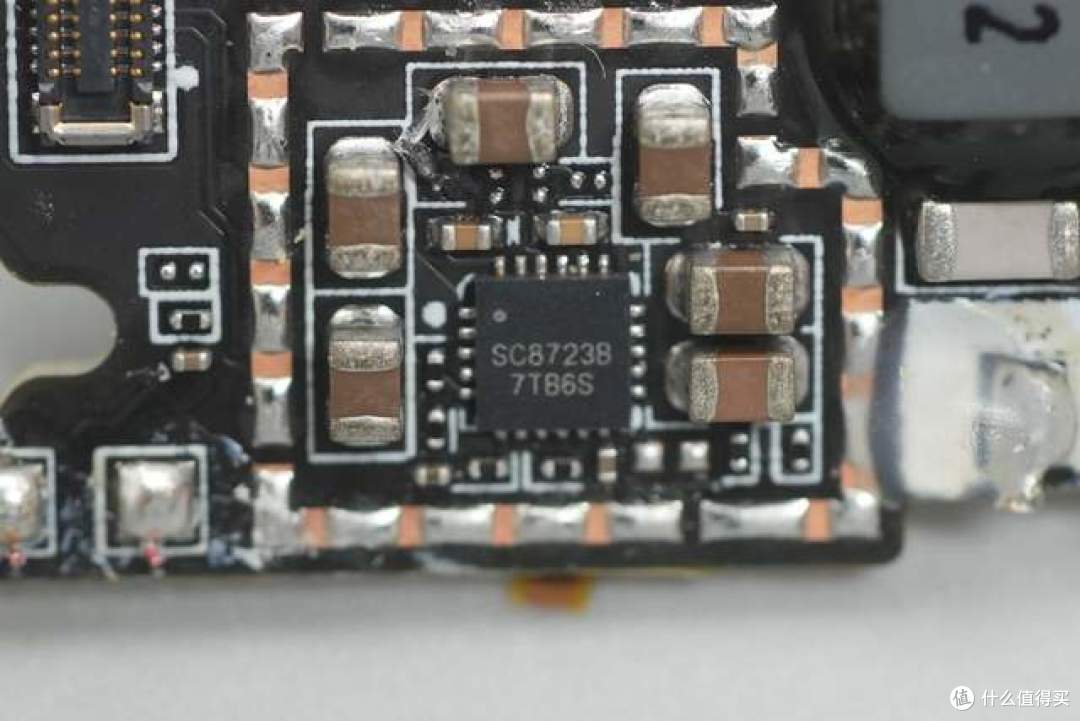

同步升降压转换器来自南芯科技，型号SC8723，是一款集成四开关的同步升降压变换器。 无论输出电压高、低或等于输入电压，都能提供高效的电源效率和稳定的电压调节。

相关阅读：南芯科技推出集成四 MOS 同步升降压转换器 SC8723

SC8723支持非常宽的输入和输出电压范围。输入电压范围能够达到2.7V至22V，输出电压范围能够达到3V至22V，并且支持最高3.5A的输出电流。

SC8723采用平均电流模式控制。 输出电压由FB引脚上的电阻来调节。 芯片工作模式(PSM /FPWM)和开关频率均可通过外部设置进行调整。

该芯片还提供了可编程的输出电流限制，灵活支持不同的应用。

SC8723支持内部限流、输入欠压保护、输出过压保护、输出短路保护、FB短路保护、过温保护，确保在不同异常情况下的安全。 SC8723采用QFN22封装。

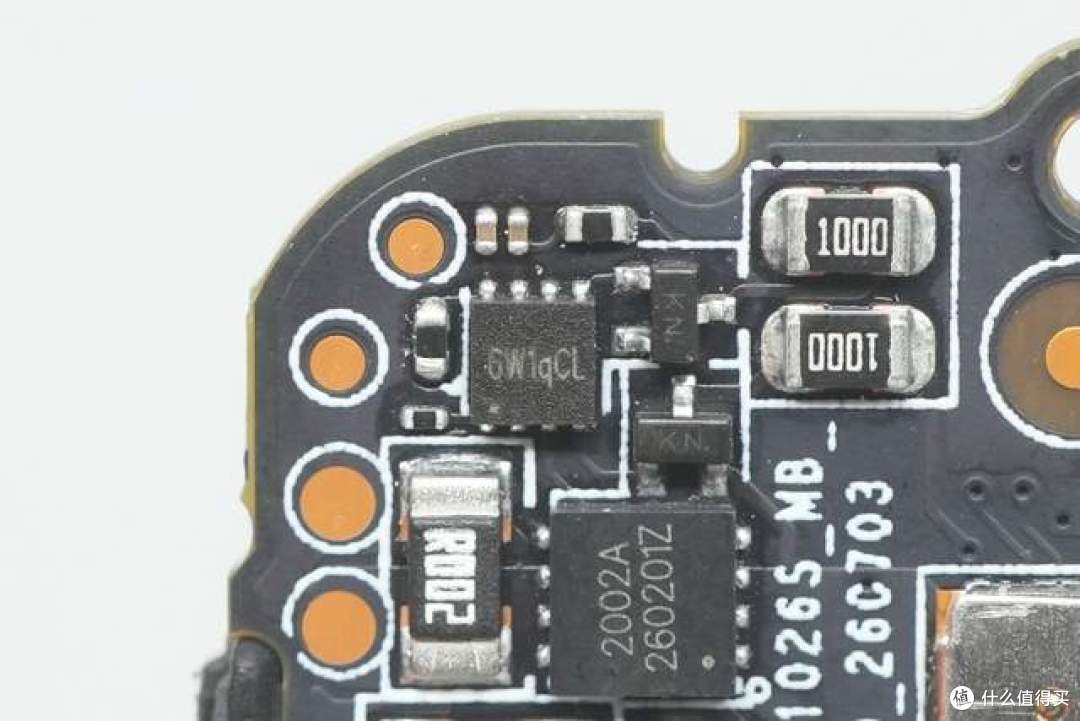

电池保护芯片丝印5s1aCL。

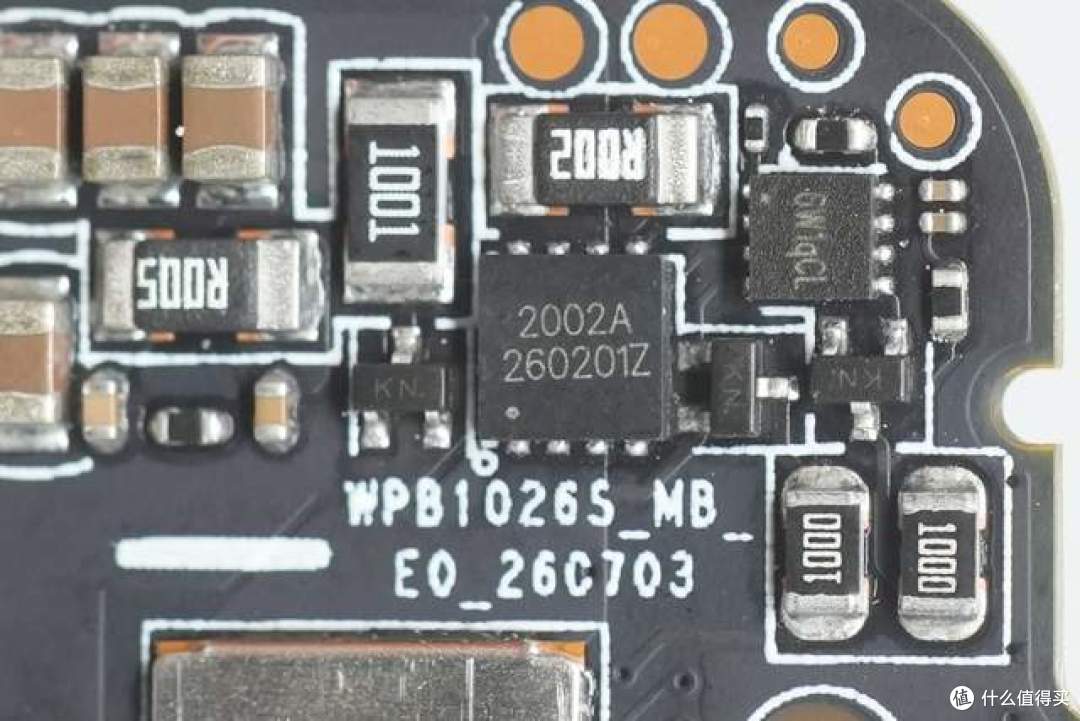

电池保护管丝印2002，用于内置锂电池的过充、过放以及过流保护。

充电头网总结

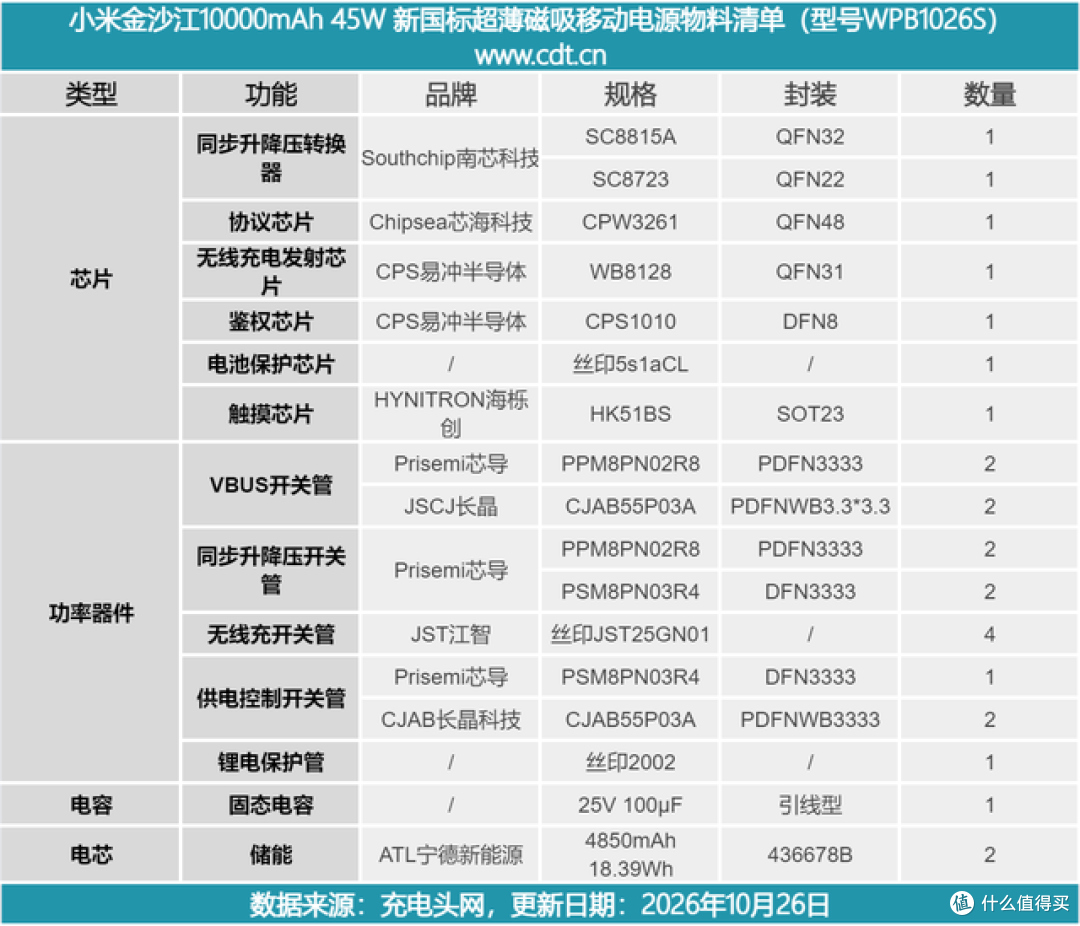

最后附上产品的物料清单，方便大家查阅。

小米这款10000mAh超薄磁吸移动电源新国标版，兼顾45W有线与20W无线快充，机身厚度约13.21mm，重量约195.4g，在同类磁吸产品中依旧轻薄便携。

拆解显示，内部采用两串ATL宁德新能源电芯架构，单片4850mAh、能量18.39Wh，电芯本体印有CCC标志，符合新国标强制认证要求。

顶部小板集成芯海科技CPW3261协议主控，搭配芯导科技VBUS与升降压开关管；底部小板集成易冲半导体WB8128无线充主控与CPS1010鉴权芯片，由南芯科技SC8723供电，四颗JST25GN01功率管组成全桥驱动发射线圈，配合海栎创触摸芯片与两路独立NTC测温，实现稳定的20W无线快充。

据了解，与老款相比，新国标版的变化主要是认证层面，新品已经通过2026新国标认证。在充电头网看来，这款产品在延续轻薄设计与用料水准的同时，也完成了新国标的升级，是一个稳妥的选择。
