同一对48小时，英伟达向全世界演示了两件完全不同的事。
10月28日的OCP大会，英伟达官方预告Vera Rubin Ultra NVL576：Kyber机架塞进576颗GPU、全液冷，每颗GPU配1TB HBM4E（是Blackwell的8倍），整架HBM合计365TB、内存带宽4.6PB/s，FP4推理算力15EF、FP8训练5EF——对比GB300 NVL72，一口气翻14倍。知乎
10月27日，华尔街见闻转引多家外媒曝料：英伟达已经悄悄修订了Rubin的官方规格页——每GPU HBM4带宽从22TB/s降到19.2TB/s，砍了13%；NVLink互连从3.6TB/s降到3TB/s，砍了17%；系统层面最高降26%。知乎微信公众号
一边是并行计算的天花板，一边是地板。有意思的是：这两件事不矛盾，它们是同一件事。
砍掉的13%，是用良率换纸面。 曝料里砍的是"速度"不是"容量"（288GB没动）：按原来的22TB/s目标，内存颗粒每pin要跑到约10.7Gbps；降到19.2TB/s，只要9.4Gbps——速率降下来，能过认证的颗粒多了，卡才造得出来。曝料的另一半：Rubin Ultra弃12层HBM4E堆叠、转用8层方案，原因是12层压不住热、良率撑不起量产。知乎

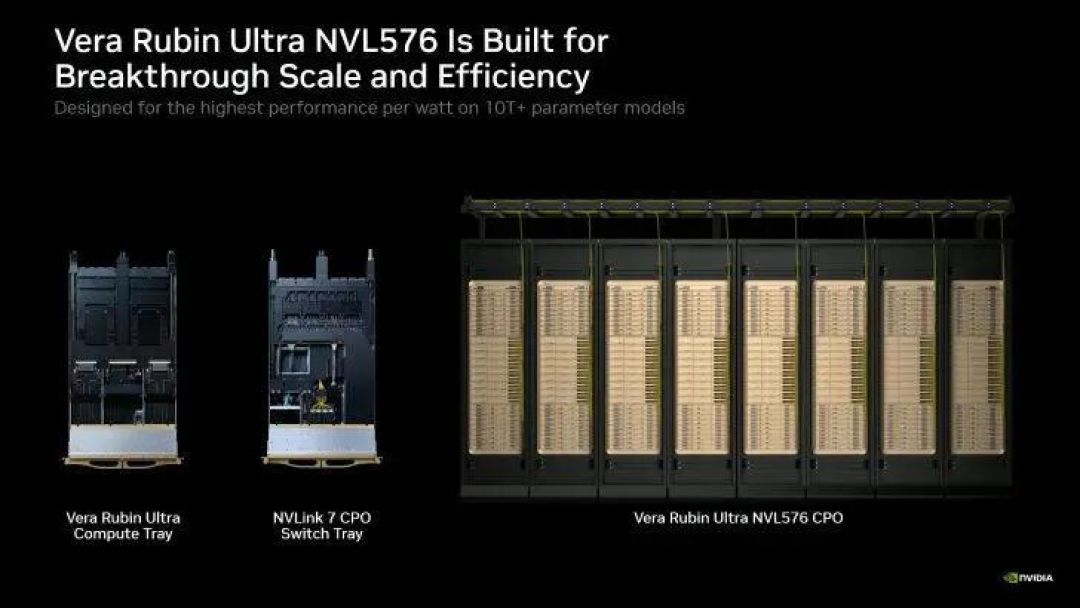

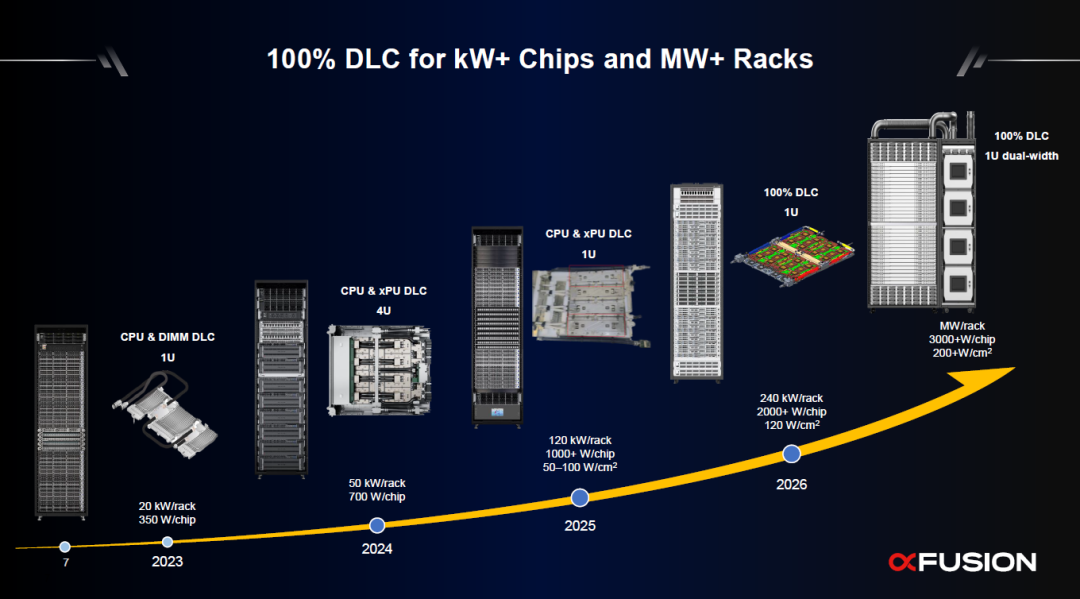

所以英伟达早就想明白了：并行计算的对手不再是同行，而是灶台、电网和良率。数吉瓦级的超级集群抵得上一座中型电站——这就是NVL576从出生就标配全液冷和CPO光互连交换机托盘（光纤替代铜缆）的原因，甲骨文的Rubin超级集群也已经扩进吉瓦门槛。时间表同样在讲物理的故事：NVL576预计要等到2028年，2027年先出过渡款NVL144。知乎知乎
顺带较个真：官方预告里"每颗1TB、共576颗"与"365TB总量"两个数字对不上账（576×1TB=576TB），大概率有笔误，以规格页为准。同样，降规曝料来自媒体对规格页存档的比对，英伟达从未公开承认。在它承认之前，纸面数字都该打折看。微信公众号
给GPU并行计算兴趣者的三个参照点：
别看峰值FLOPS了。 576卡"真并行"的瓶颈是内存带宽、互连带宽、供电、散热这四个比纸面数字小、也比纸面数字难算的账。
互连开始光化了。 NVLink7上CPO光引擎，说明铜缆在机架内的电气瓶颈到了——并行计算的下一程，是"用光把卡绑在一起"。
管好预期。 2028年的NVL576是"物理完成版"，2027年的NVL144才是买得到的版本；若降规坐实，这一代Rubin的真实带宽墙比发布会叙事矮一截。
从"塞更多卡"到"伺候好已经塞进去的卡"，并行计算进入了工程吃掉营销的年代。下一场算力飞跃，看起来不会像一场芯片发布会——它会像一缸冷却液、一捆光纤，和一张被悄悄改掉的规格表。
