把100W快充与伸缩线塞进小机身，绿联这款新品值不值得买？

前言

近期，充电头网拿到了绿联推出的一款100W自带线氮化镓快充充电器。这款产品自带一条USB-C快充伸缩线，支持8档长度调节，可实现一拉即充，再拉即收，且端子支持磁吸贴合，收纳十分优雅。

除了自带线，机身还配备了2C1A三个输出接口，总计四个接口，单口最大支持100W输出，支持UFCS、QC3.0、PD3.0/PPS等快充协议可轻松满足轻薄本、平板和手机等多设备同时充电的需求。同时该产品还支持智能温控，有效保障产品低温高效运行。

下面充电头网就对这款绿联100W自带线充电器进行详细拆解，一探其内部做工用料。

产品外观

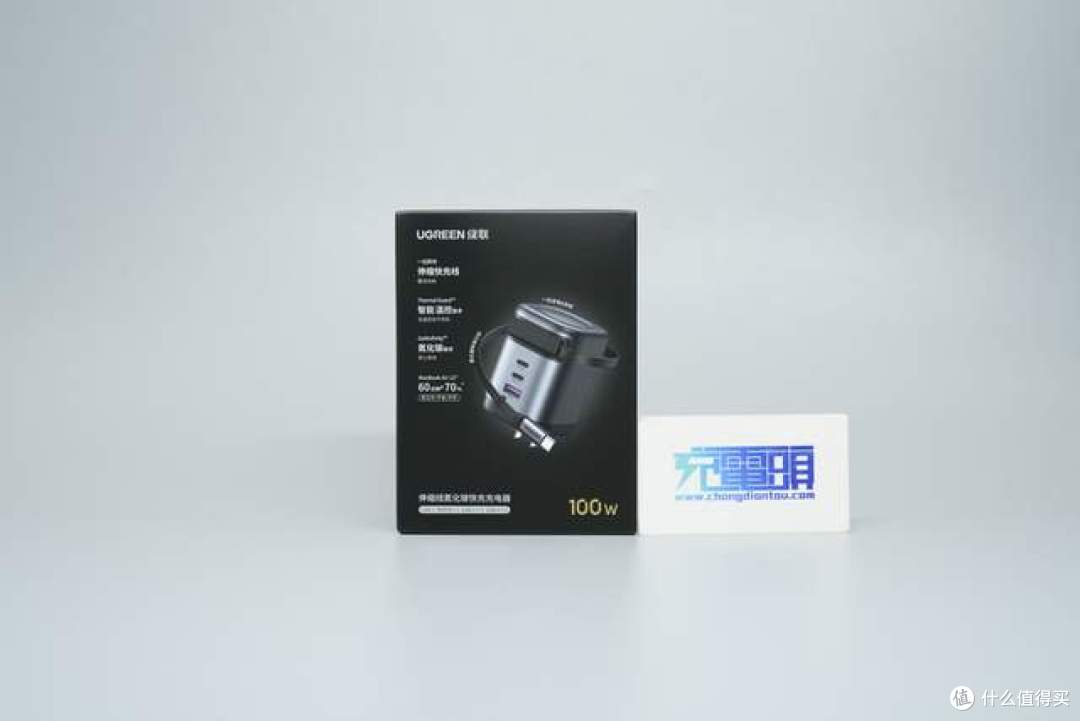

包装盒正面印有绿联品牌Logo，产品名称为伸缩线氮化镓快充充电器，下方印有100W功率字样以及产品核心卖点。

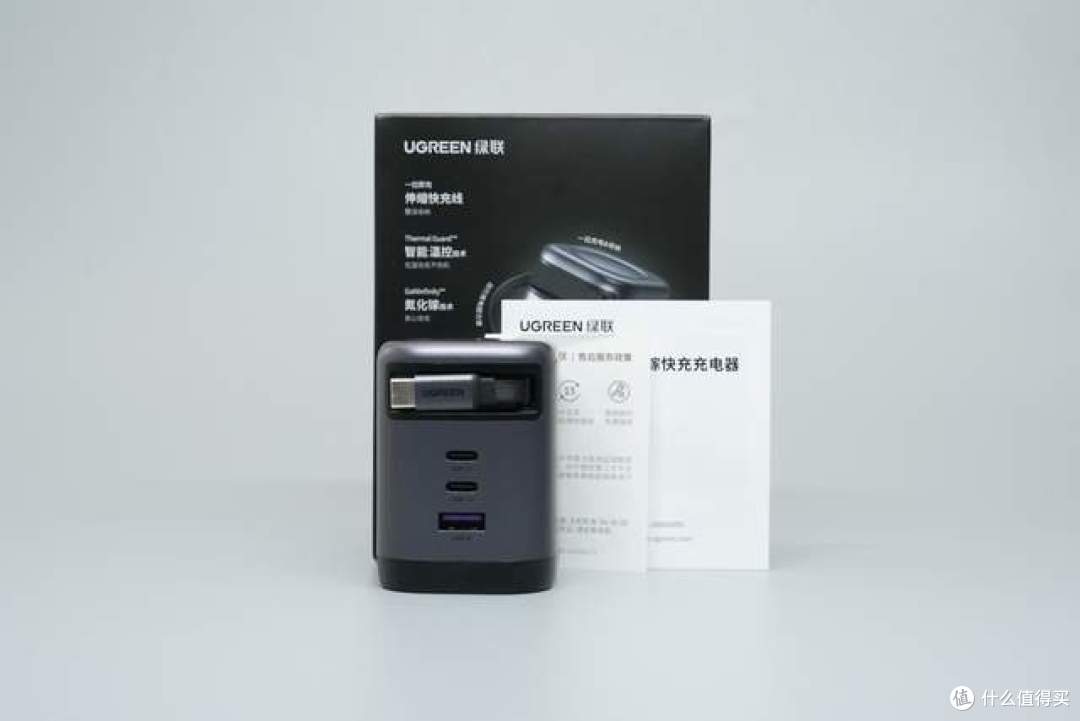

包装盒内部附件一览，包含充电器本体、产品说明书以及保修卡等。

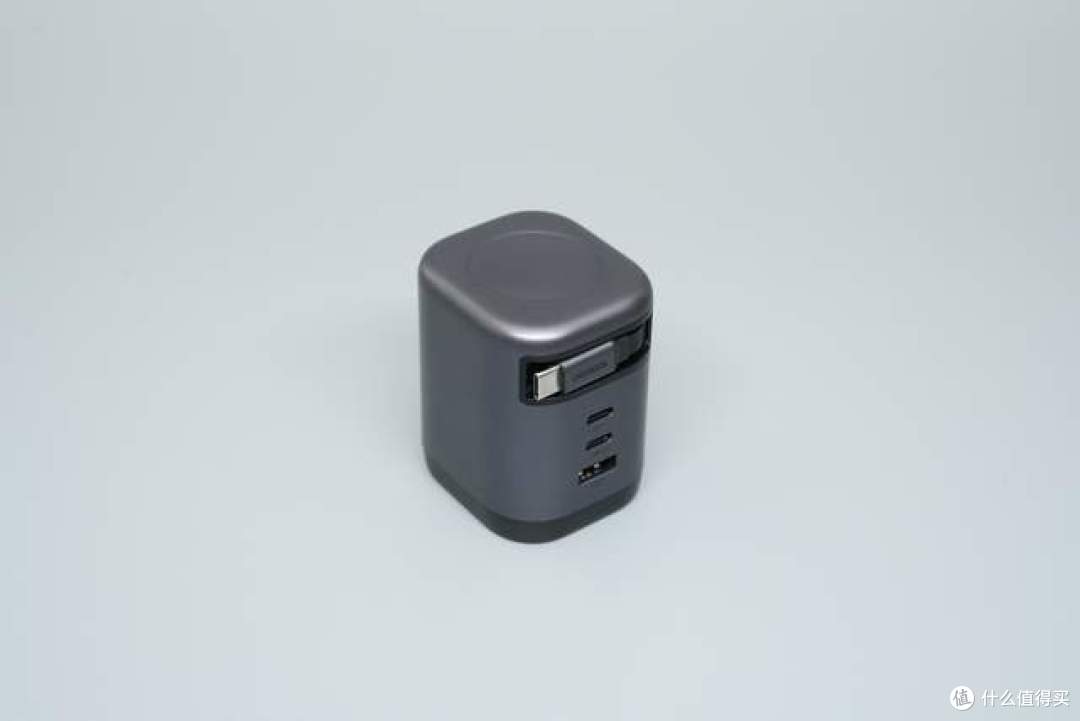

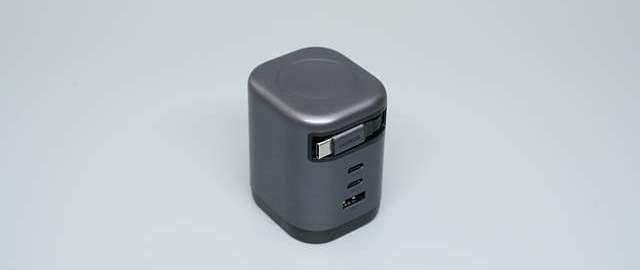

绿联100W自带线氮化镓充电器本体采用深灰色哑光金属质感外壳，正面配置了自带伸缩线及2C1A多个输出接口。

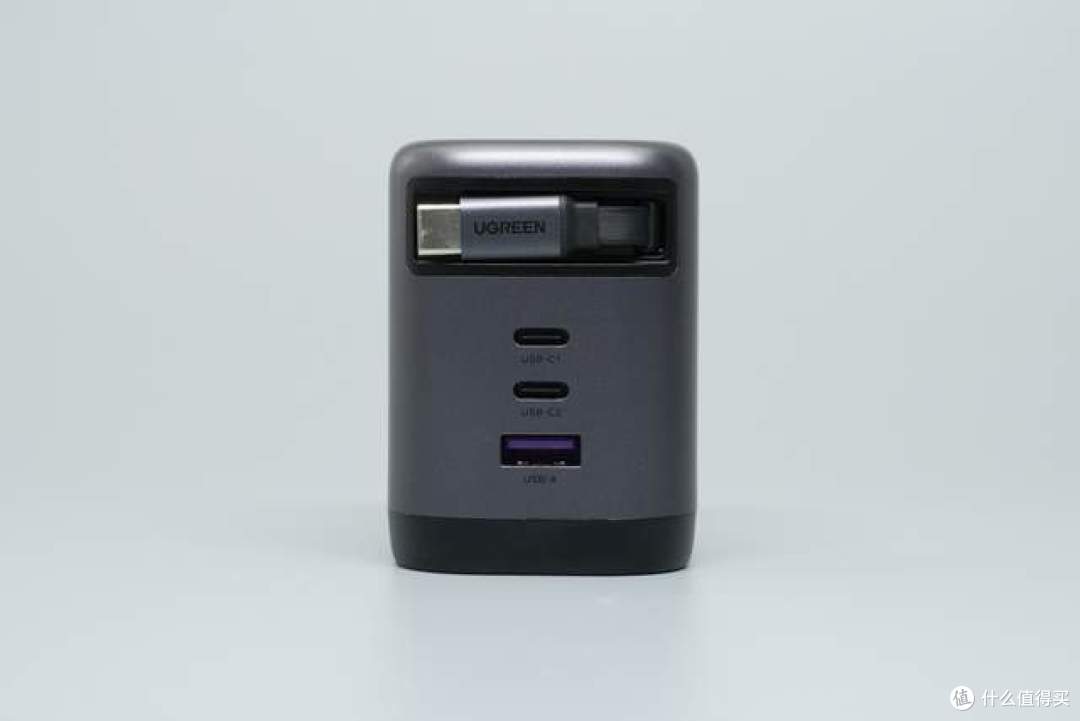

充电器正面面板从上到下依次为自带USB-C伸缩线模块、USB-C1、USB-C2以及USB-A接口，接口旁均印有相应的名称以便用户区分。

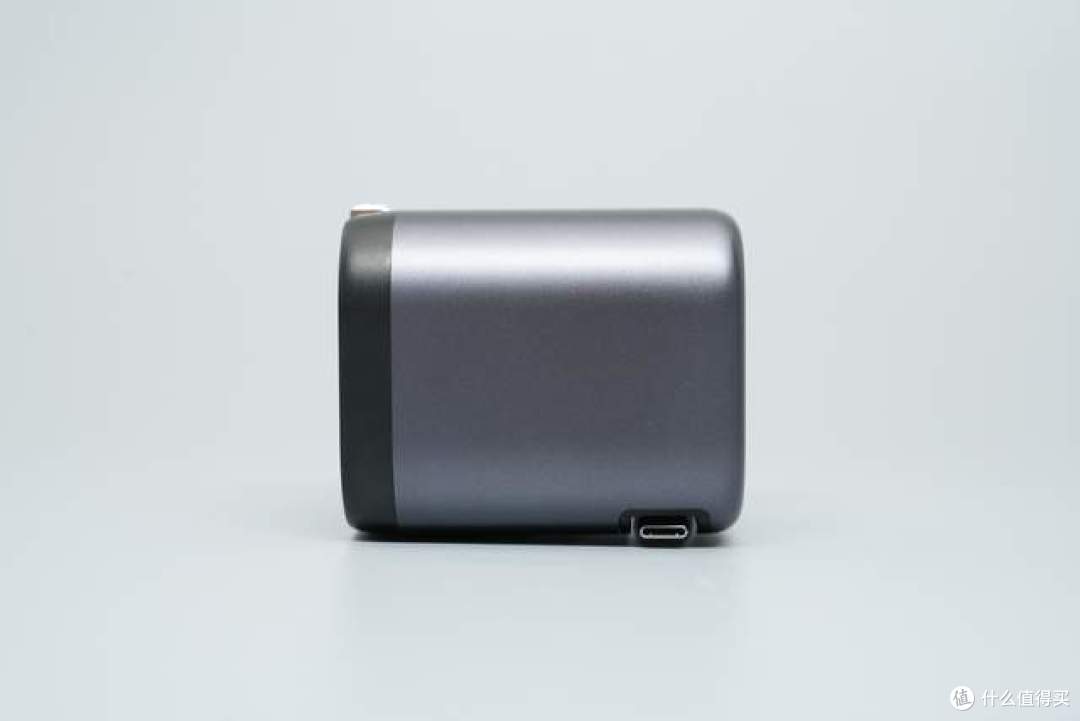

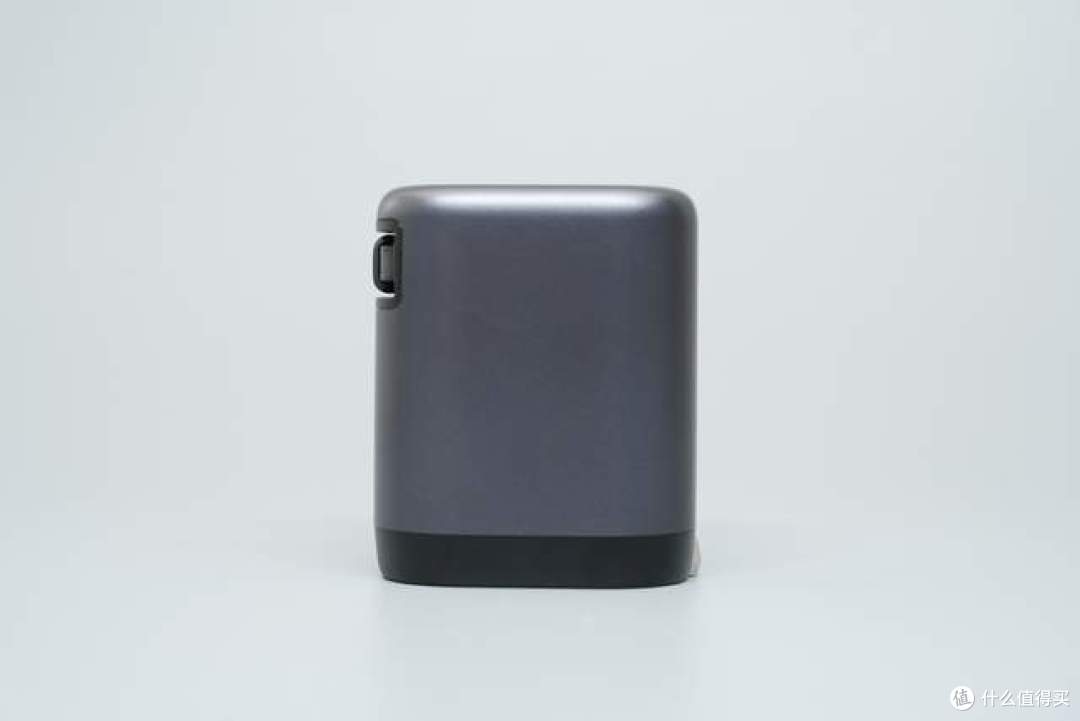

机身侧面边缘过渡圆润，整体设计简约大气，机身上方可以看到伸缩线的拉出端，设计十分精巧。

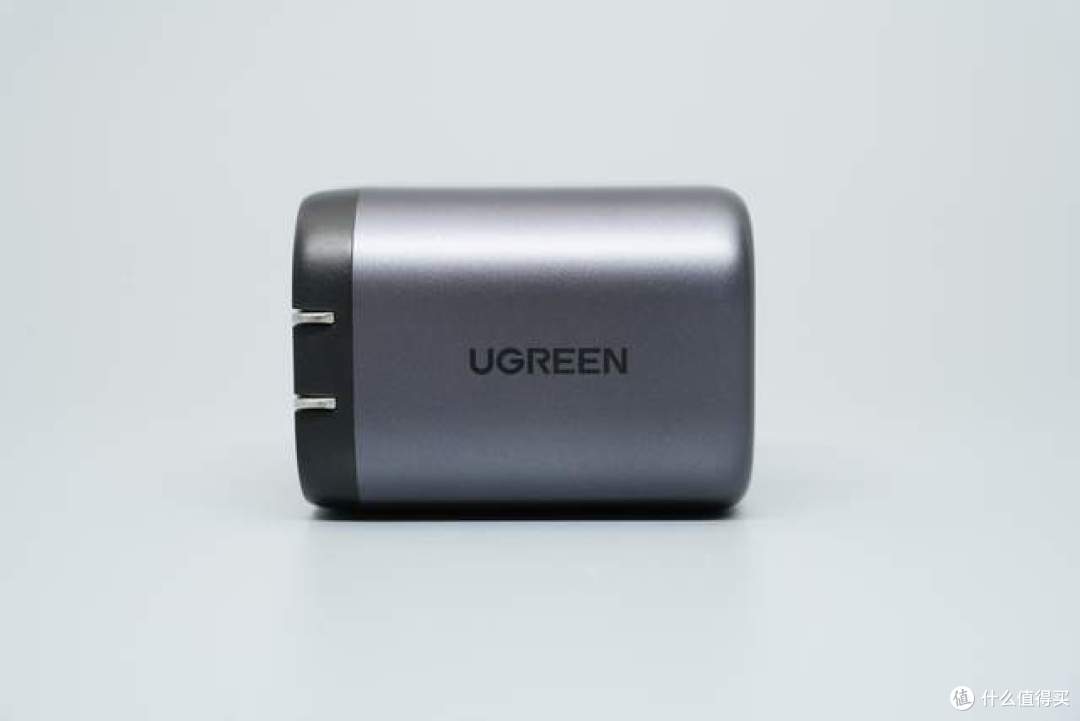

充电器另一侧面印有UGREEN绿联品牌Logo。

充电器自带线端子收纳时可与机身融为一体，不显突兀。

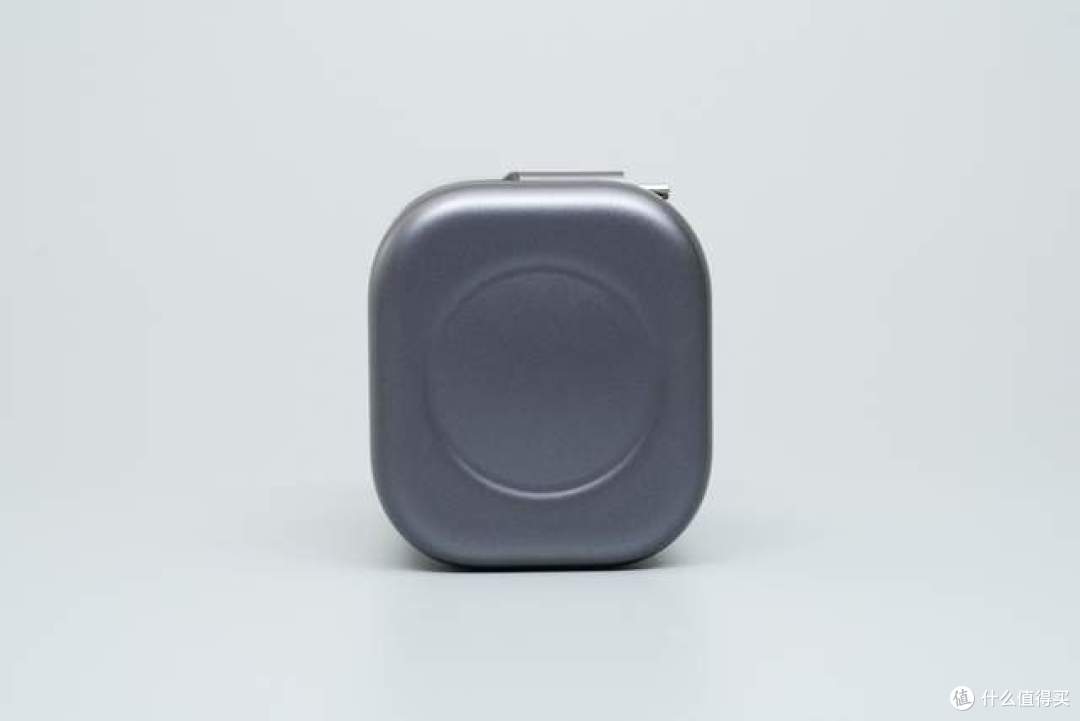

充电器顶部带有轻微凹陷的圆形作为点睛之笔，为产品增添一份灵动性。

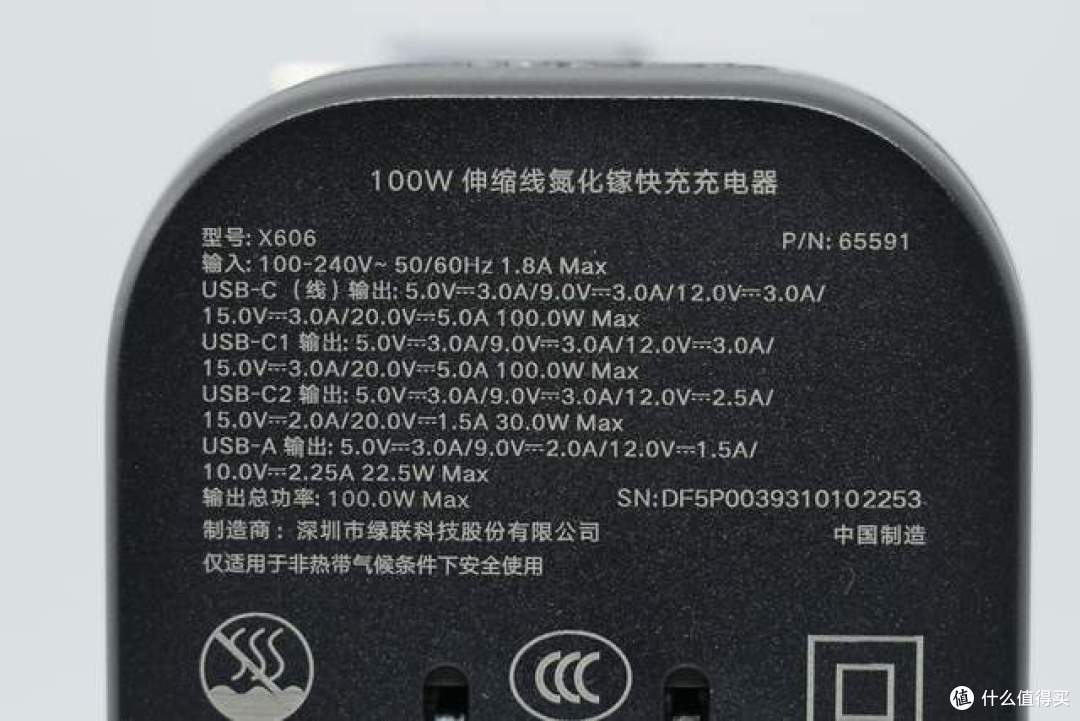

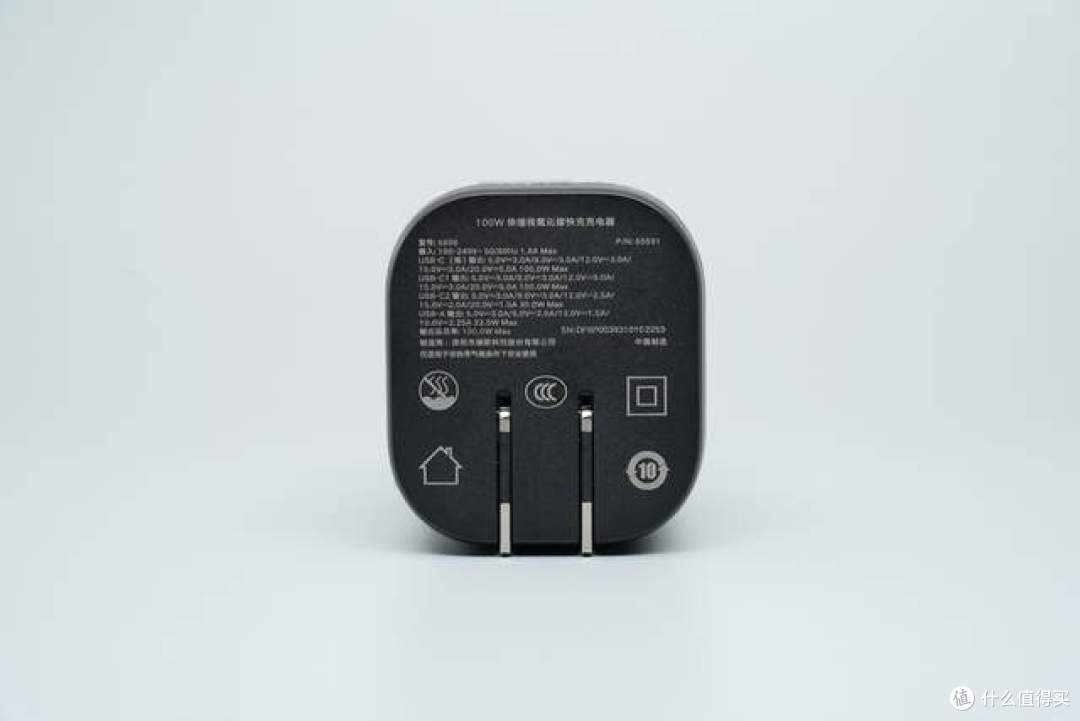

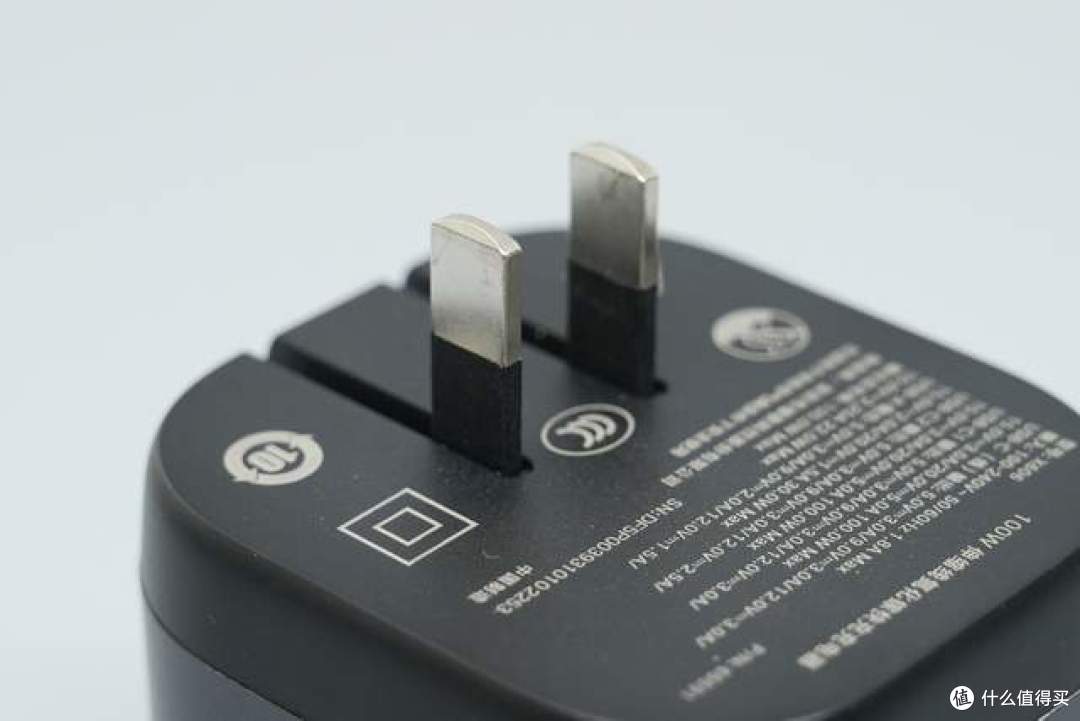

充电器底部采用黑色设计，配备可折叠式新国标插脚，并印有详细的产品规格参数。

产品名称 100W 伸缩线氮化镓快充充电器

基本参数

型号：X606

料号 PN：65591

序列号 SN：DF5P0039310102253

制造商：深圳市绿联科技股份有限公司

产地：中国制造

输入：

100~240V，50/60Hz，1.8A Max

输出：

USB-C自带线输出：5V 3A、9V 3A、12V 3A、15V 3A、20V 5A，100W Max

USB-C1 接口输出：5V 3A、9V 3A、12V 3A、15V 3A、20V 5A，100W Max

USB-C2 接口输出：5V 3A、9V 3A、12V 2.5A、15V 2A、20V 1.5A，30W Max

USB-A 接口输出：5V 3A、9V 2A、12V 1.5A、10V 2.25A，22.5W Max

输出总功率：最大100W

该产品通过了3C认证。

新国标折叠插脚展开特写，便于日常收纳，同时避免刮伤包内其他物品。

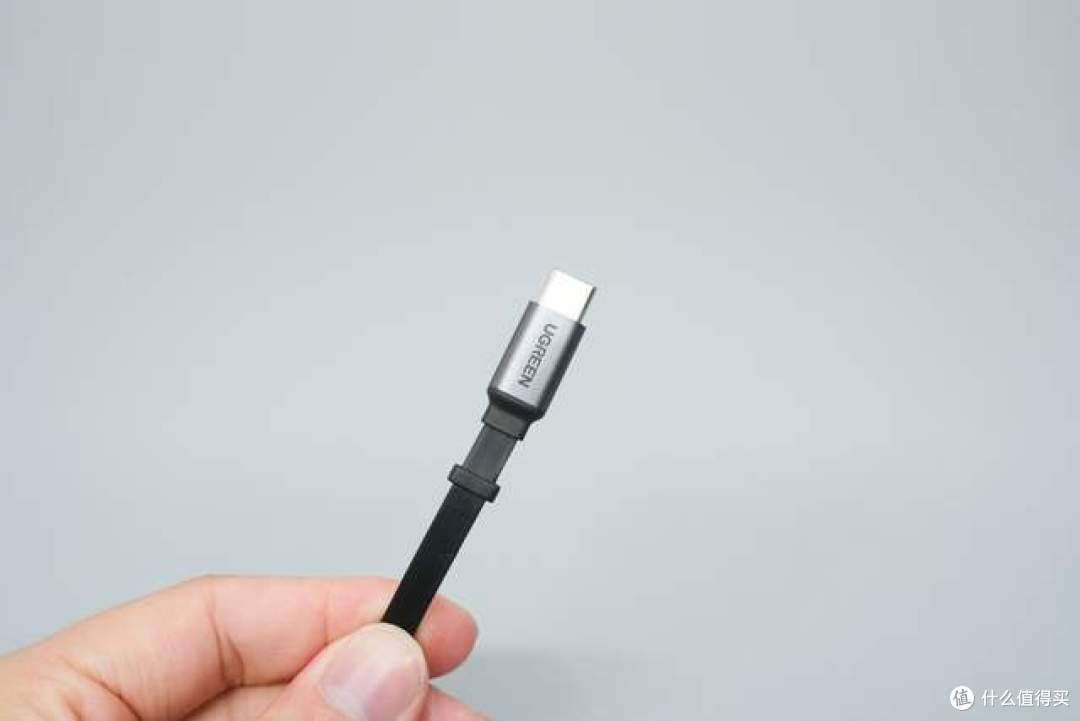

抽出自带的USB-C伸缩线，线身采用扁平防缠绕设计，端子采用金属外壳，并印有UGREEN绿联Logo。

产品尺寸重量

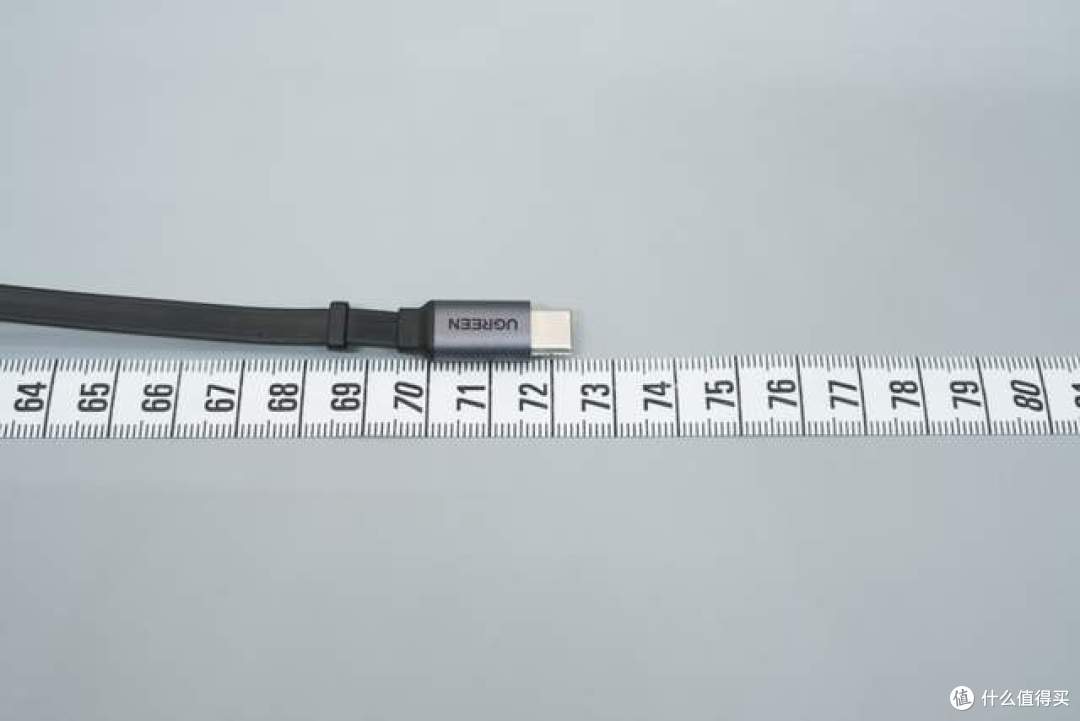

使用卷尺测得自带伸缩线的最大拉伸长度约为72.5cm左右。

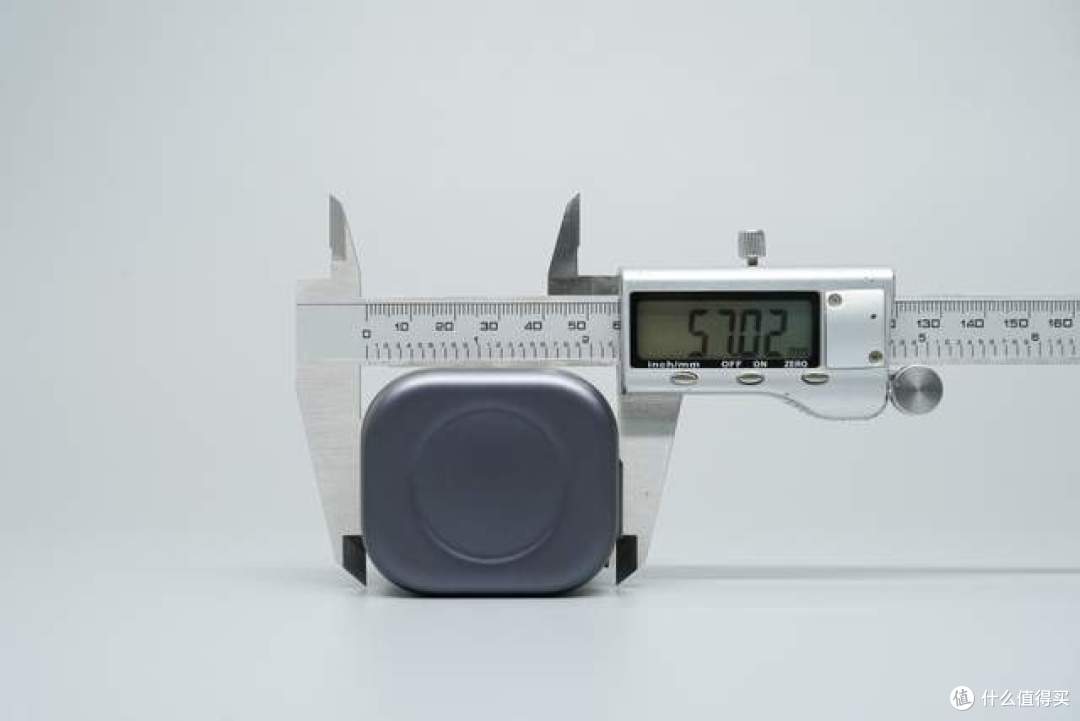

使用游标卡尺测得充电器机身长度约为57.02mm。

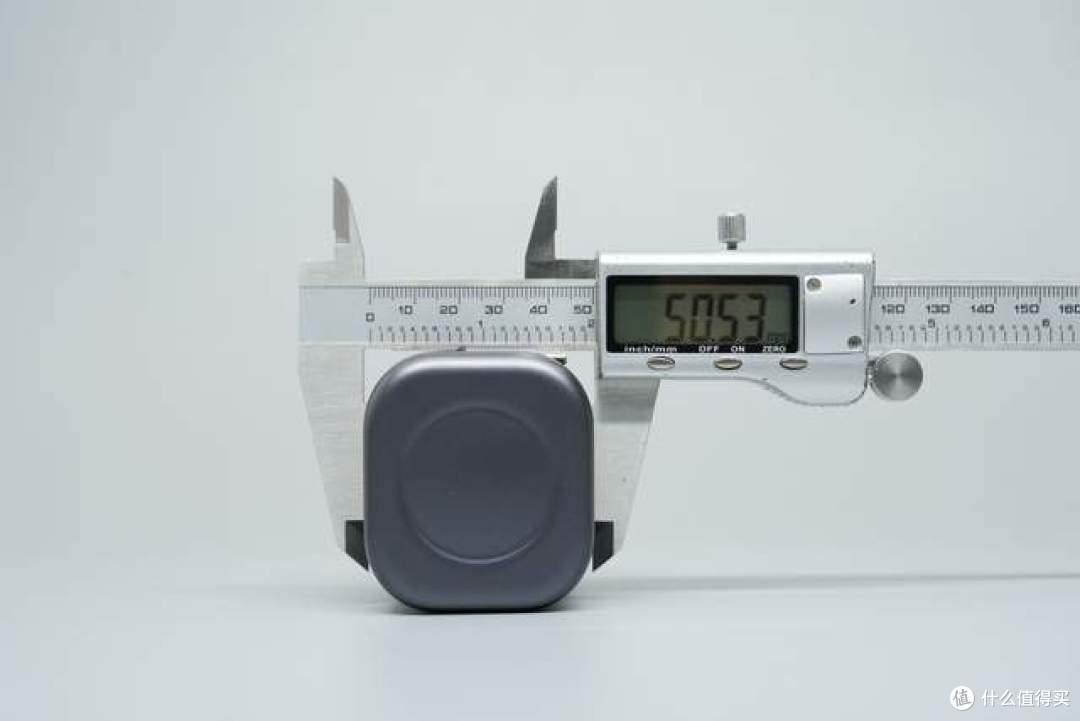

测得充电器机身宽度约为50.53mm。

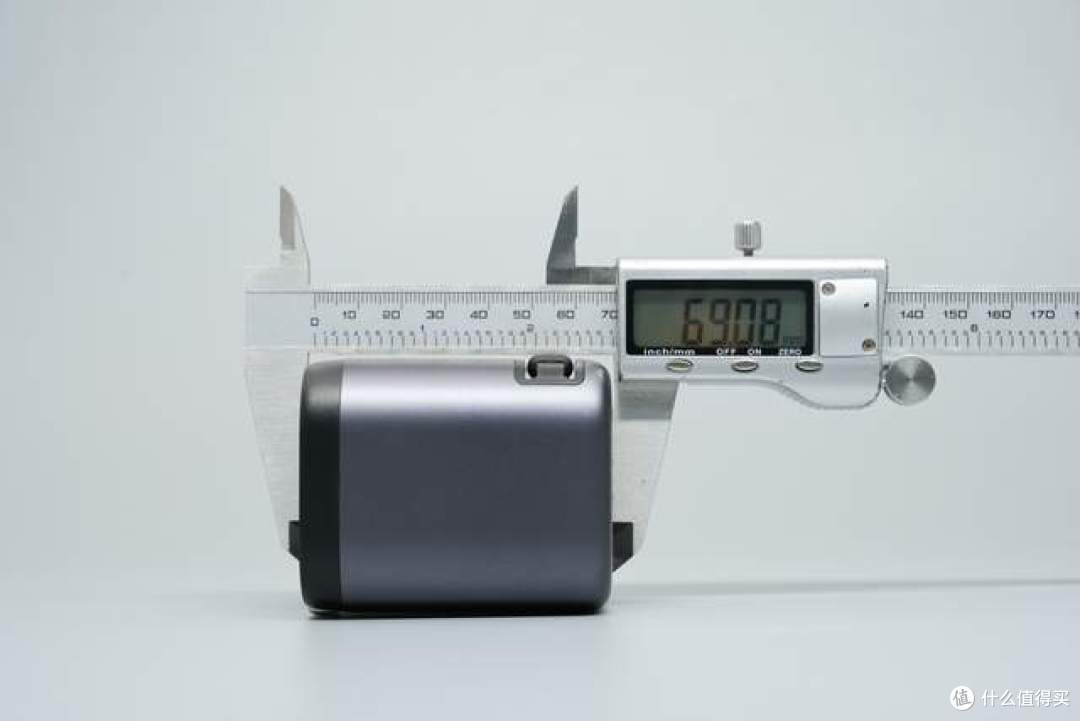

测得充电器机身高度约为69.08mm。

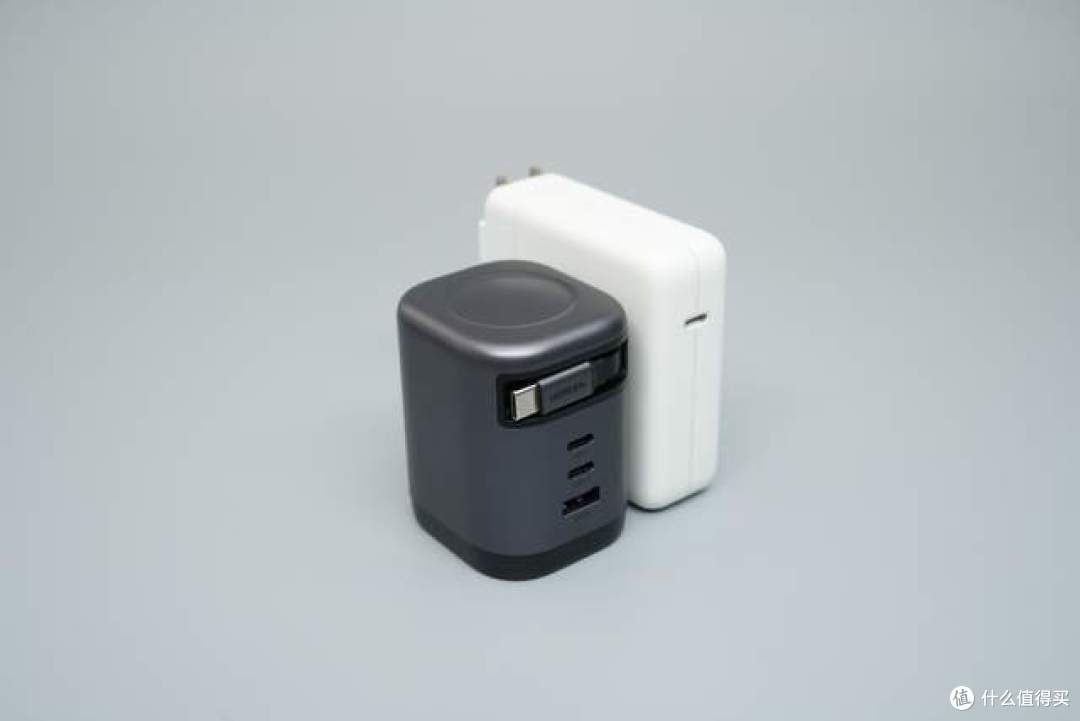

将其与苹果原装70W充电器对比，可见绿联这款产品在集成伸缩线模块的情况下，体积依旧控制出色。

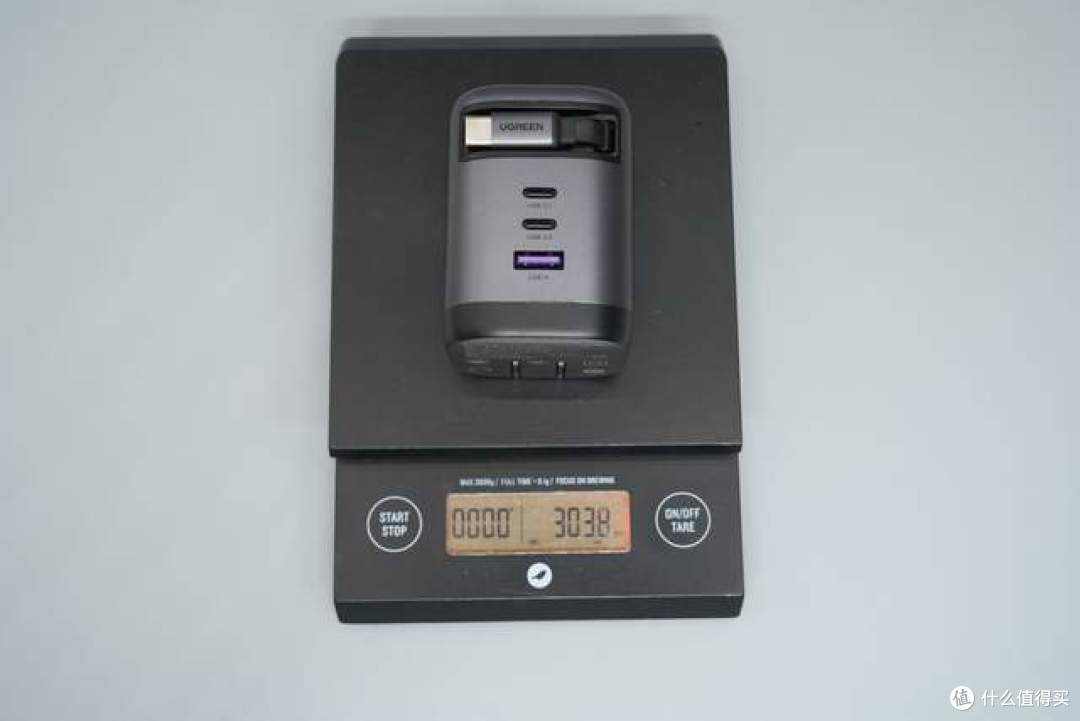

放在电子秤上测得充电器重量约为303.8g。

产品快充协议测试

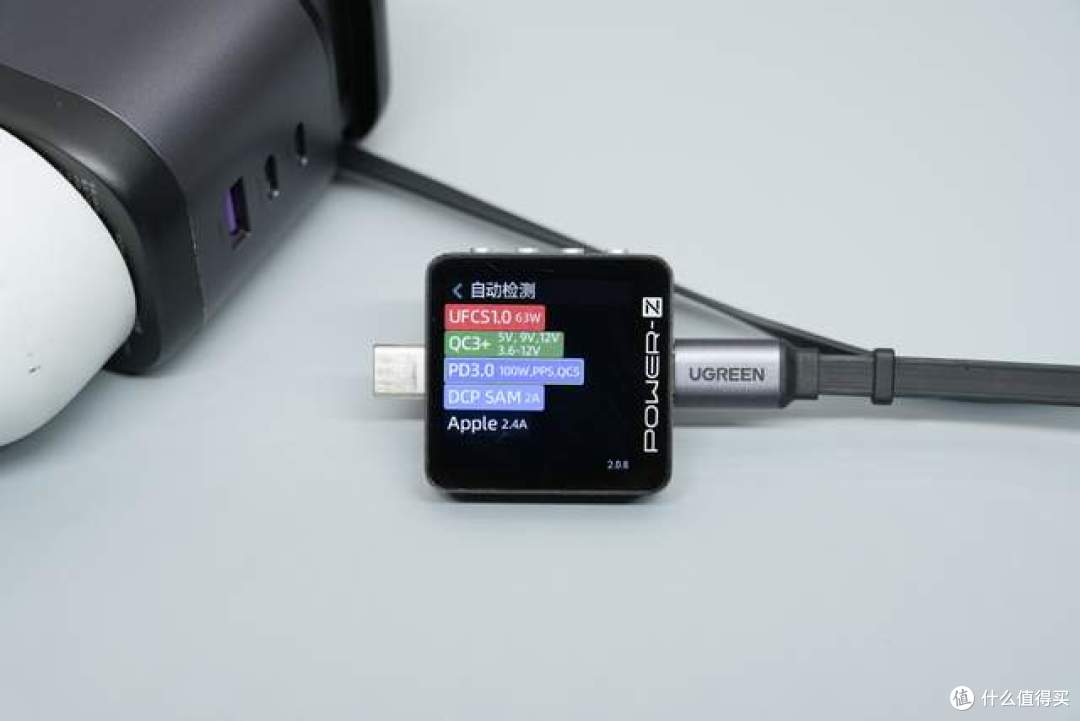

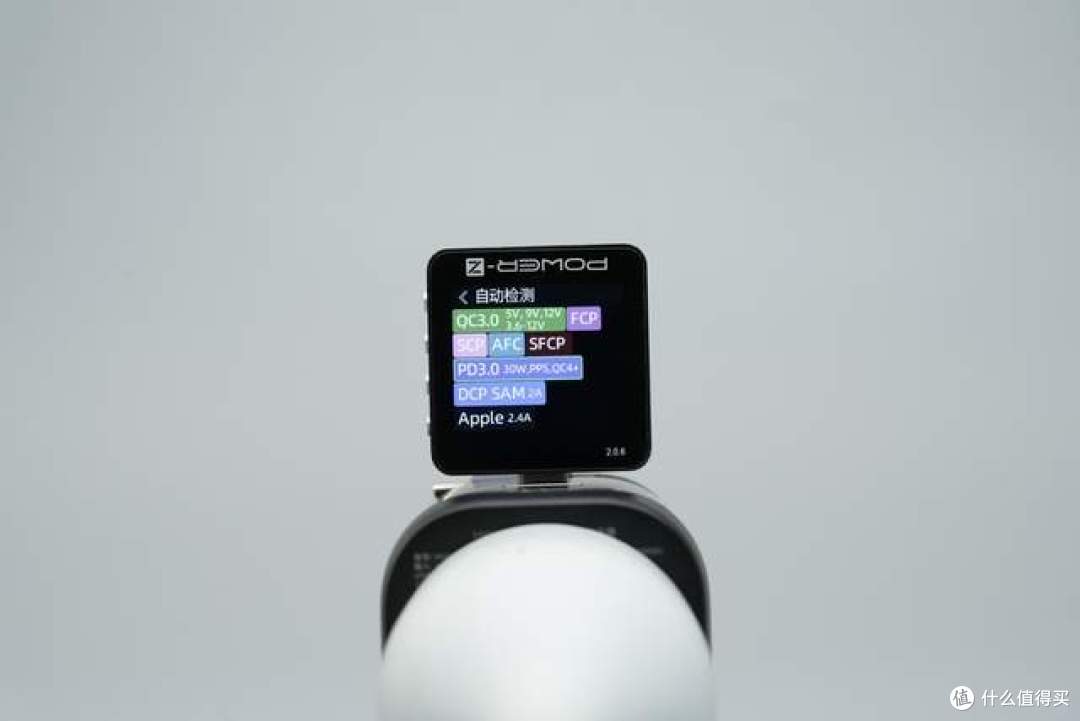

使用POWER-Z KM003C测得USB-C伸缩线支持UFCS、QC3+、PD3.0/PPS、DCP、SAMSUNG 5V2A、Apple 2.4A快充协议。

相关阅读：POWER-Z KM003C 快充协议检测功能教程及说明

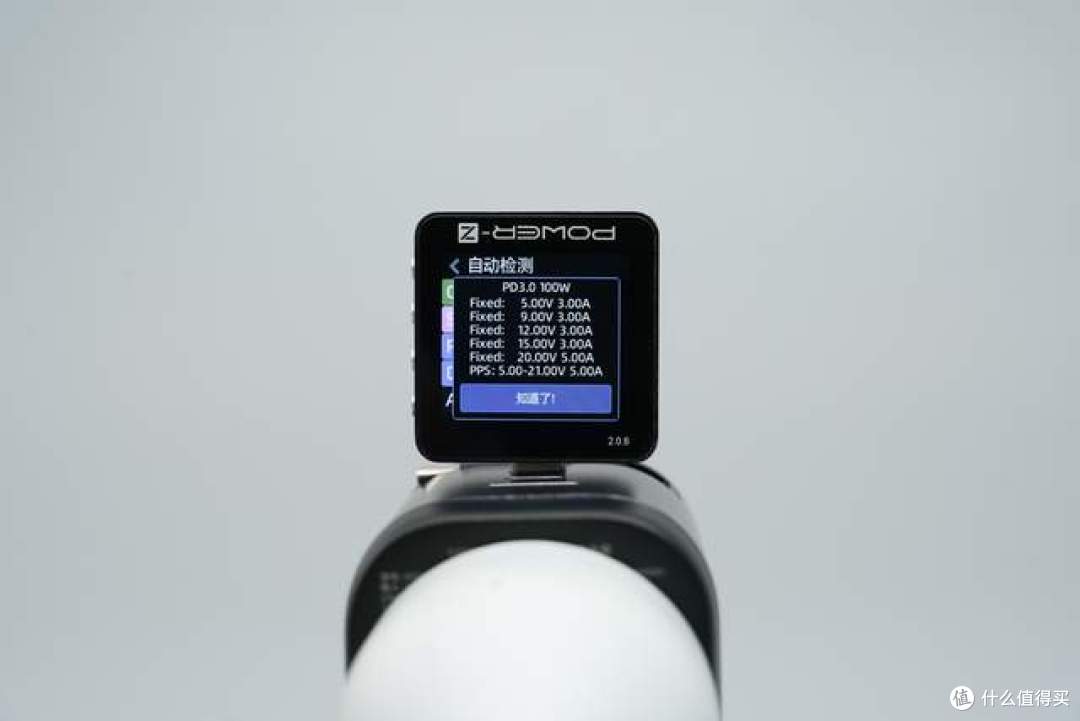

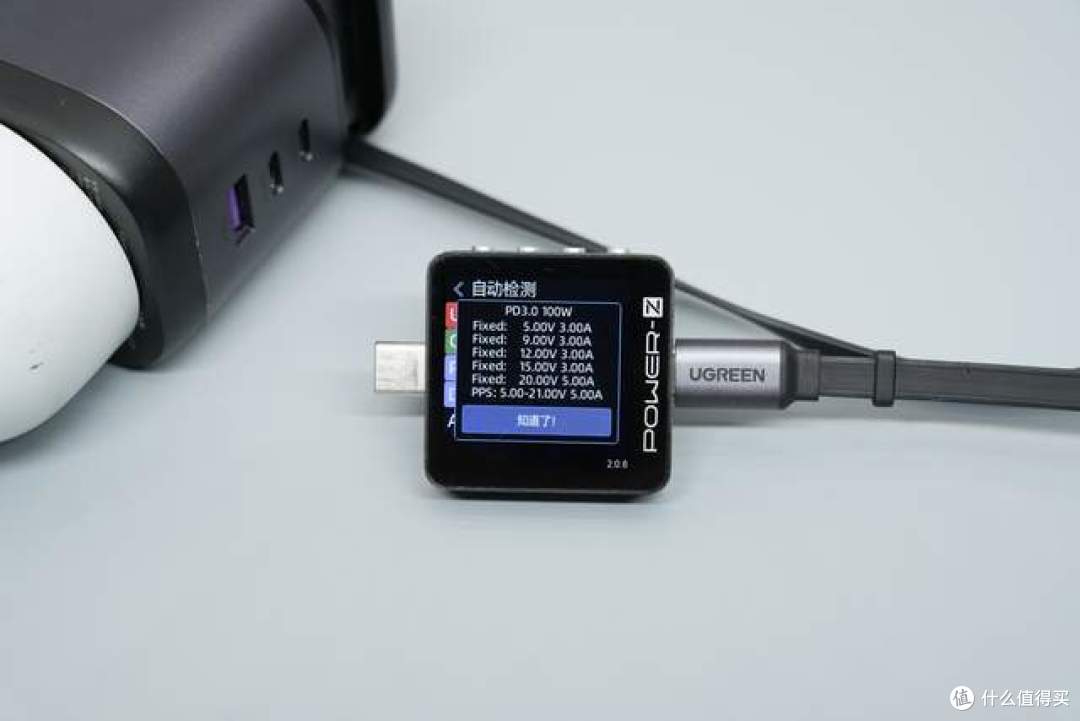

PDO报文显示，USB-C伸缩线具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-21V 5A一组PPS电压档位。

相关阅读：POWER-Z KM003C读取PDO报文实操教程

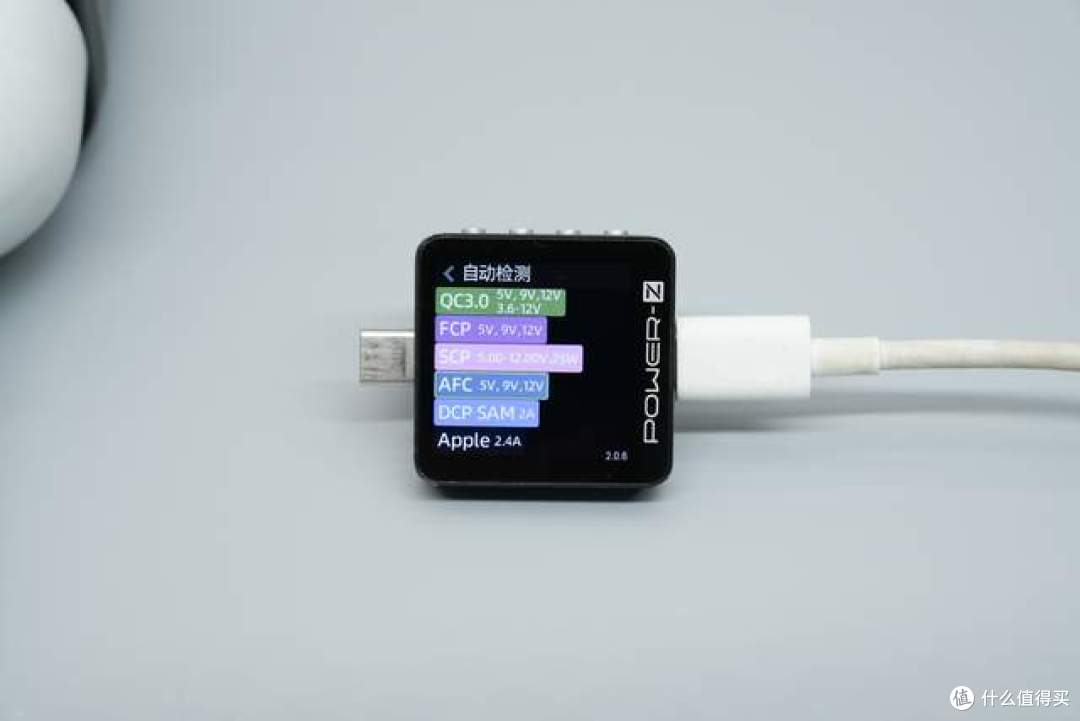

测得USB-C1口支持QC3.0、FCP、SCP、AFC、SFCP、PD3.0/PPS、DCP、SAMSUNG 5V2A、Apple 2.4A快充协议。

USB-C1口的PDO报文与USB-C伸缩线保持一致。

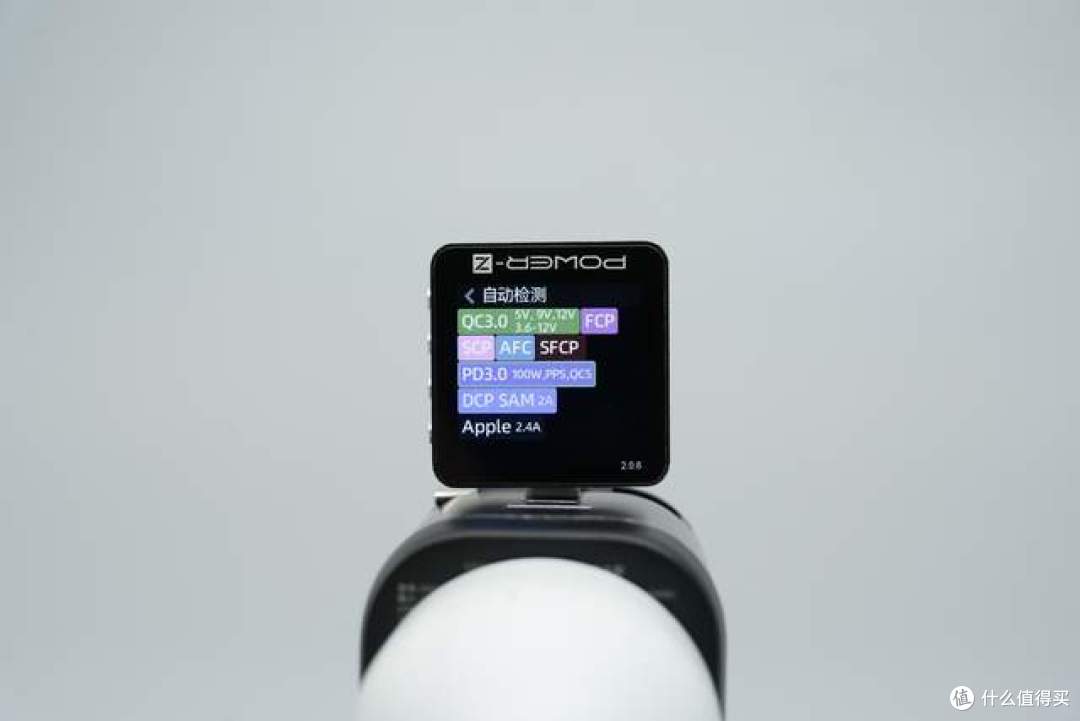

测得USB-C2口支持QC3.0、FCP、SCP、AFC、SFCP、PD3.0/PPS、DCP、SAMSUNG 5V2A、Apple 2.4A快充协议。

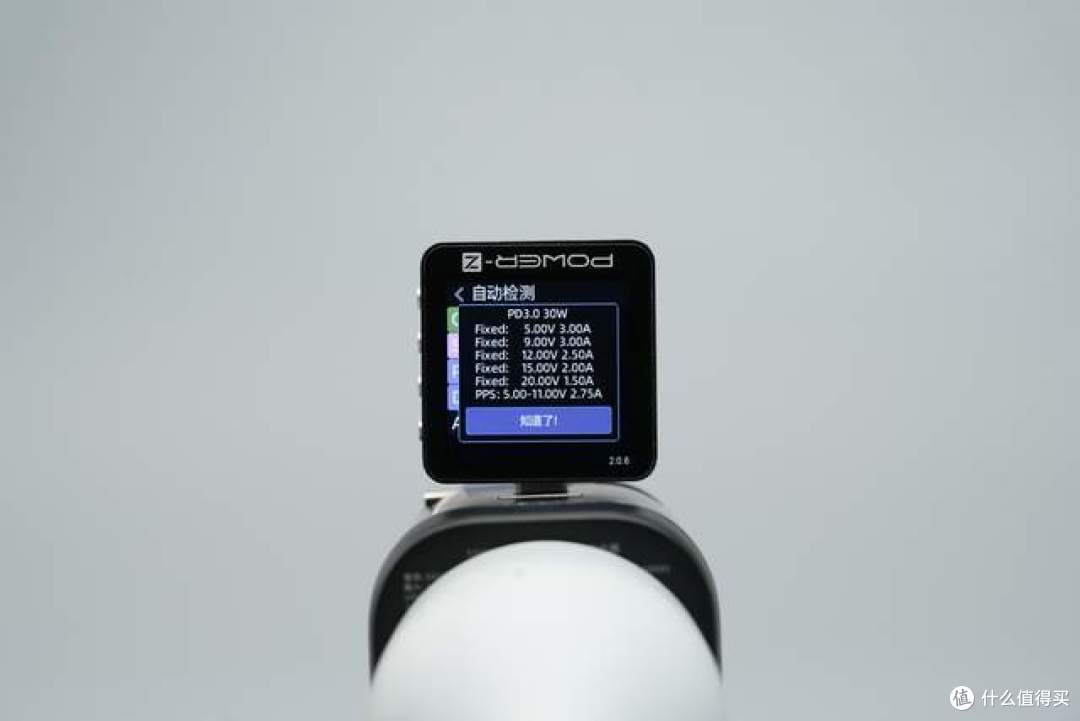

USB-C2口的PDO报文显示其具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及5-11V 2.75A一组PPS档位。

测得USB-A口支持QC3.0、FCP、SCP、AFC、DCP、SAMSUNG 5V2A、Apple 2.4A快充协议。

产品PCBA全貌解析

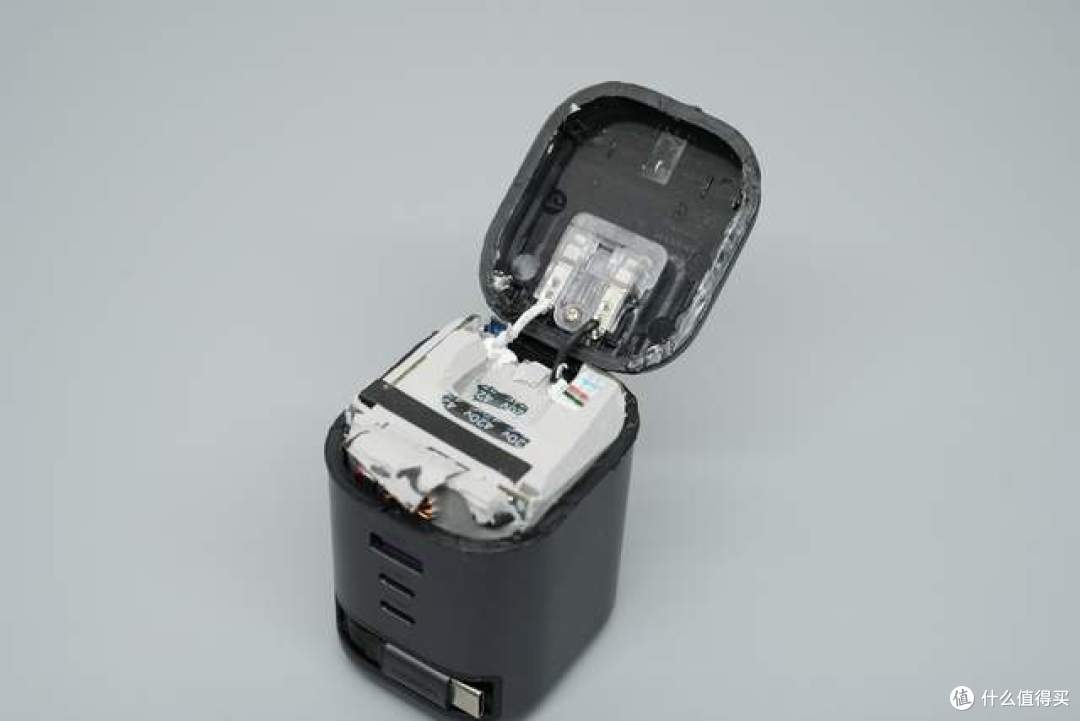

沿插脚模块分析拆开机身底盖，可以看到PCBA模块与折叠插脚模块之间通过黑白导线焊接连接，内部注满了大量白色导热灌封胶以提升整体散热性能。

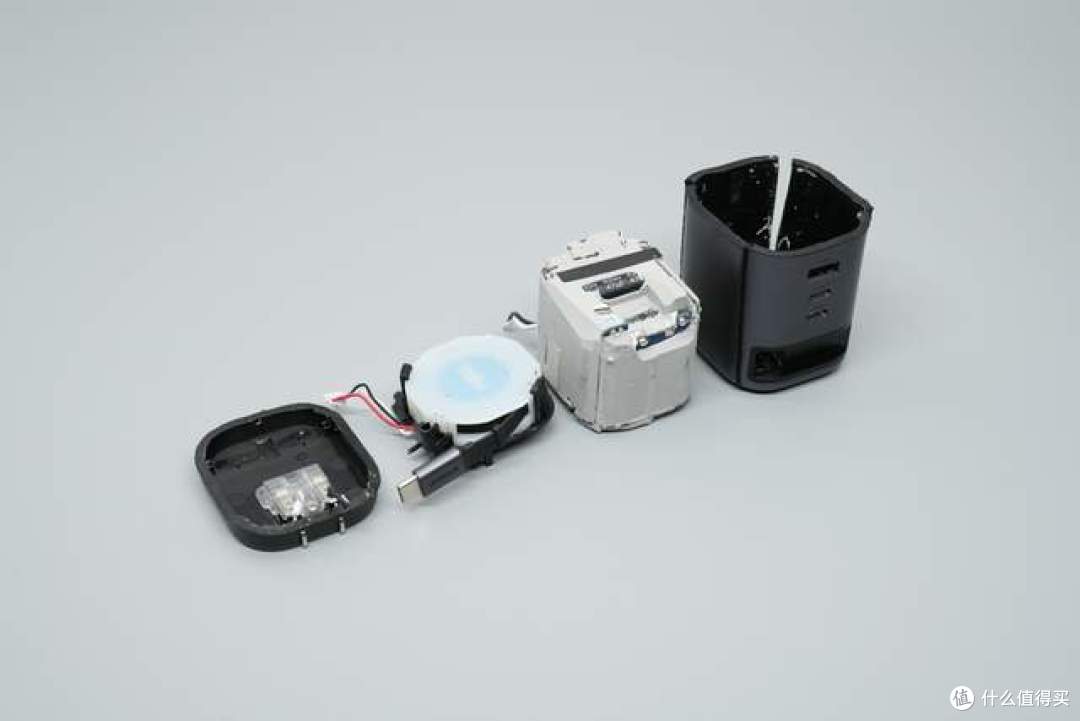

将内部所有组件全部取出，包含插脚底盖、伸缩线模块、PCBA主板模块以及外壳。

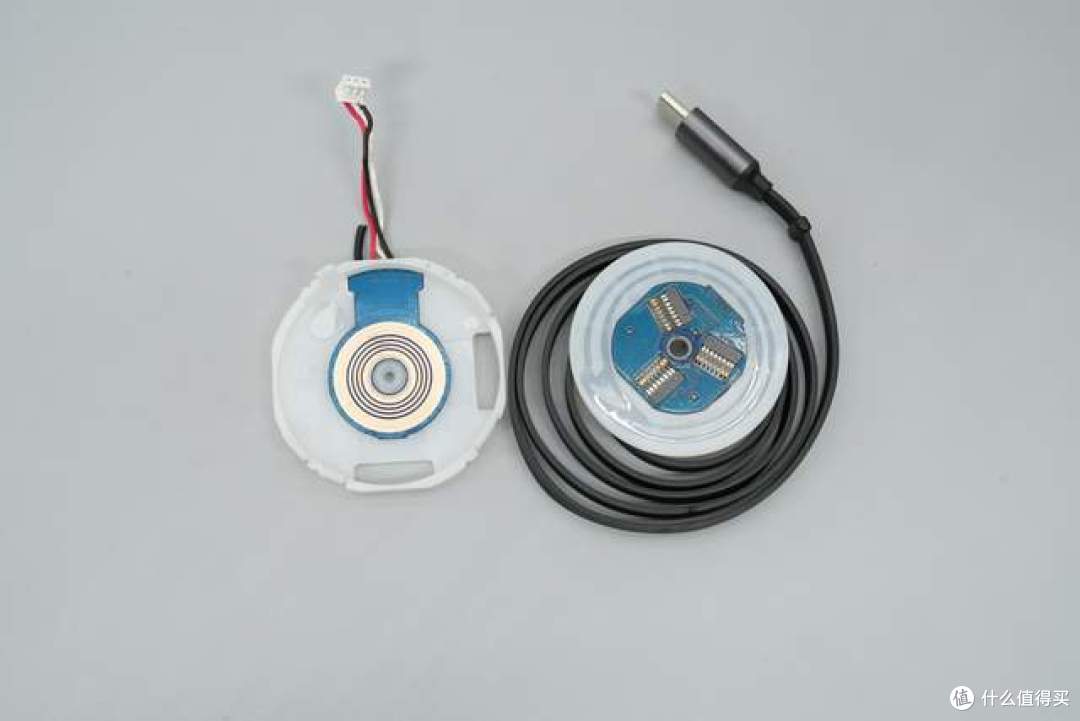

伸缩线模块采用半透明白色塑料壳封装，中心带有发条机构，并引出多条导线用于与主板供电连接。

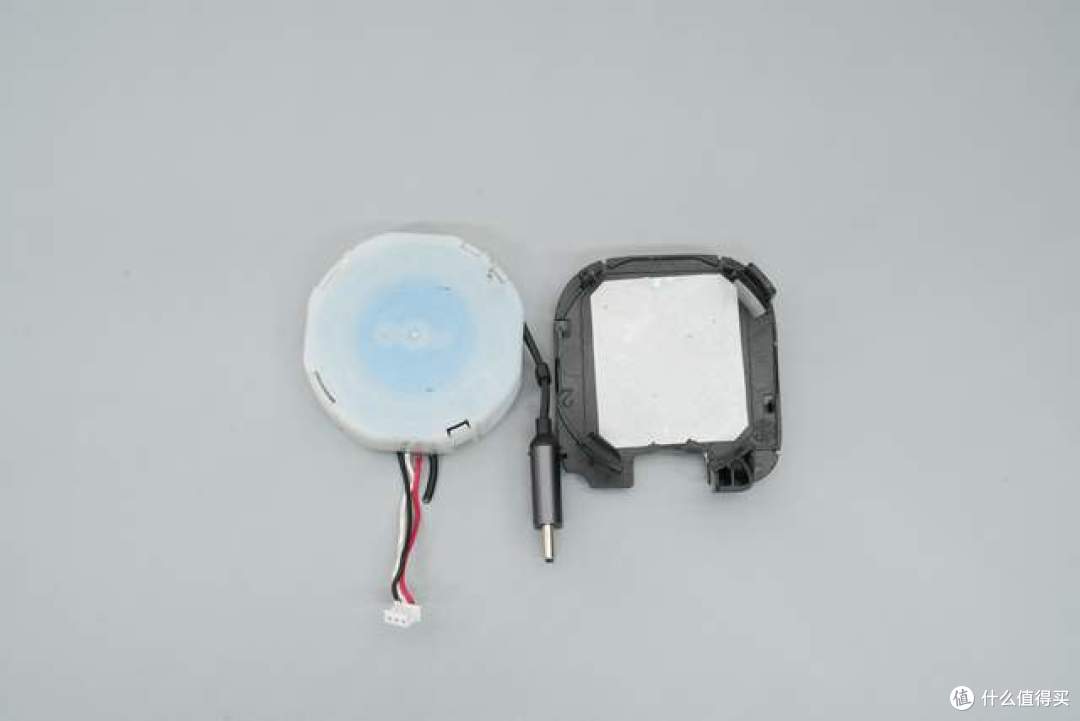

模组拆开一览。

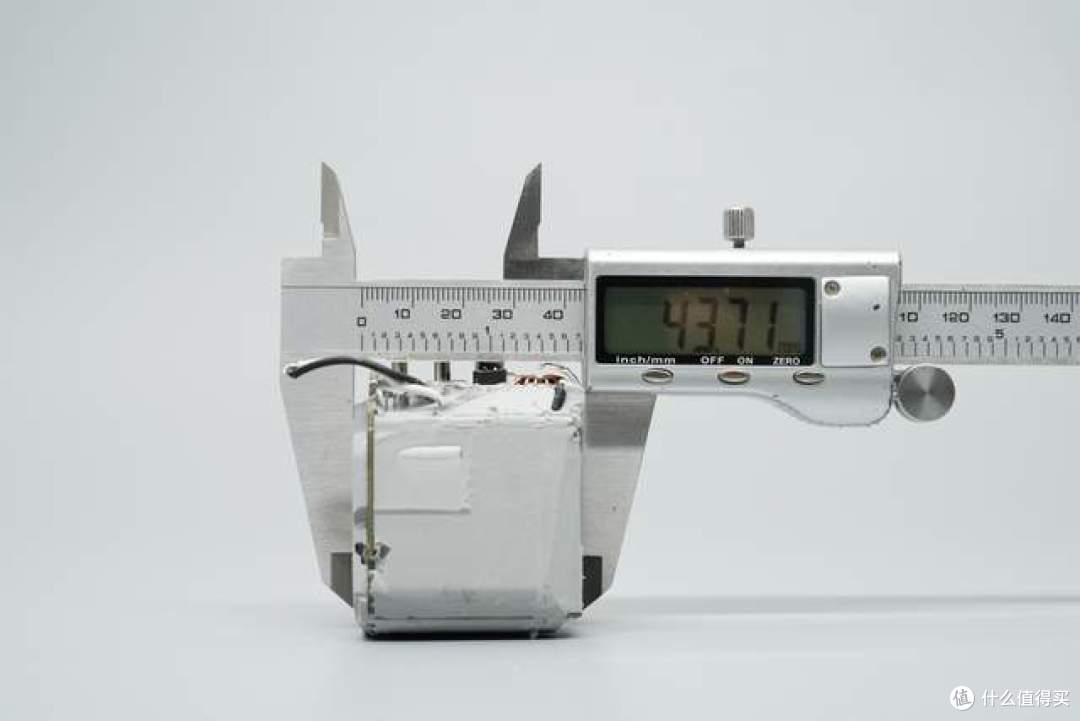

使用游标卡尺测得PCBA模块整体长度约为43.71mm。

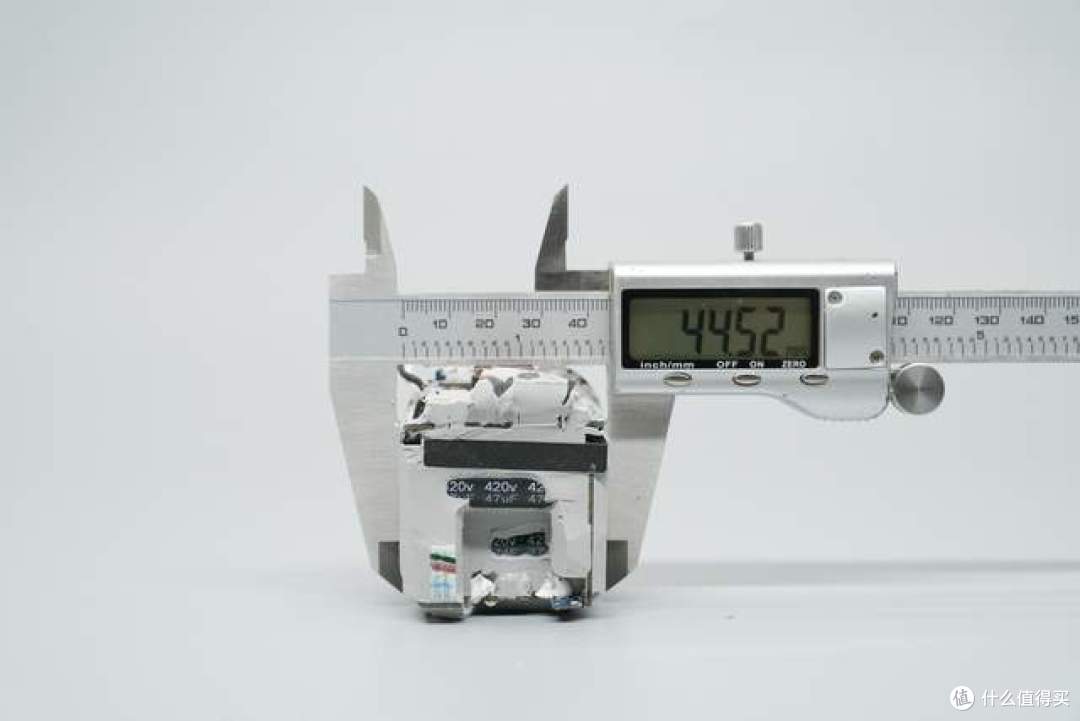

测得PCBA模块整体的宽度约为44.52mm。

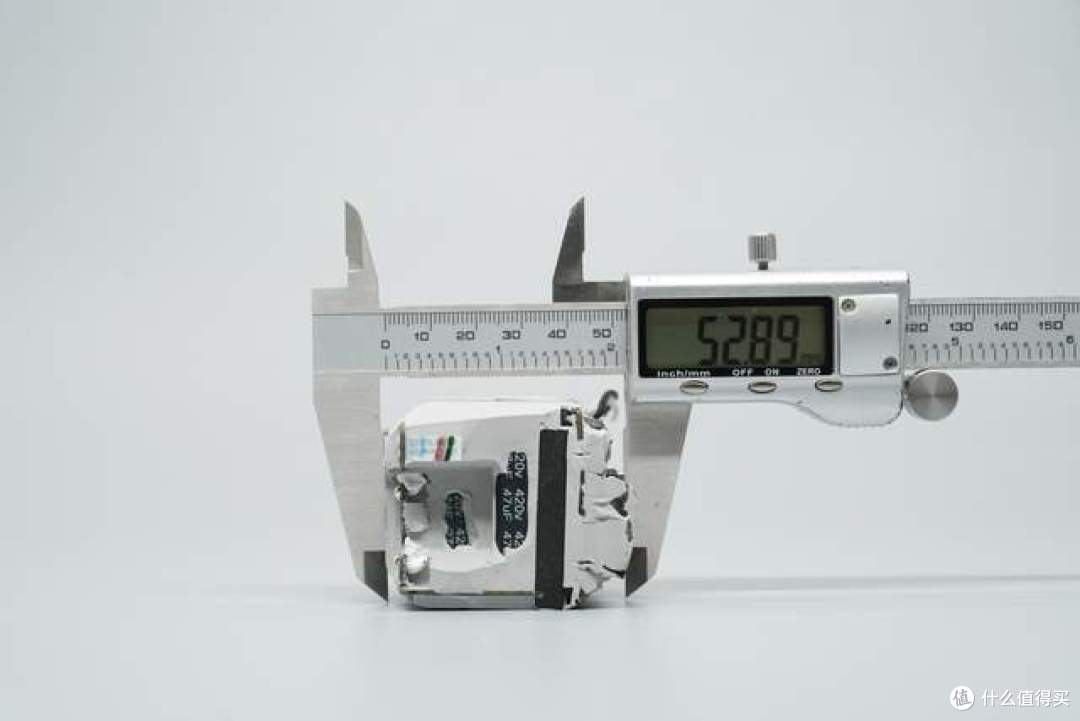

测得PCBA模块整体的高度约为52.89mm。

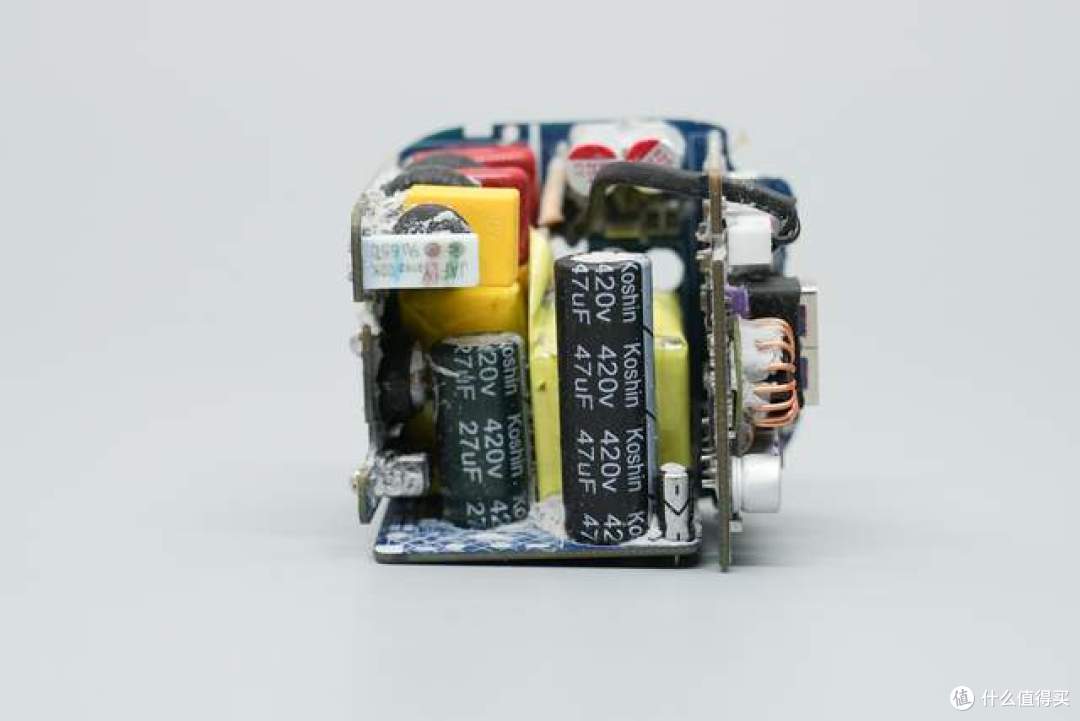

清理掉导热灌封胶后查看PCBA模块交流输入端，可以看到两颗高压滤波电解电容以及变压器。

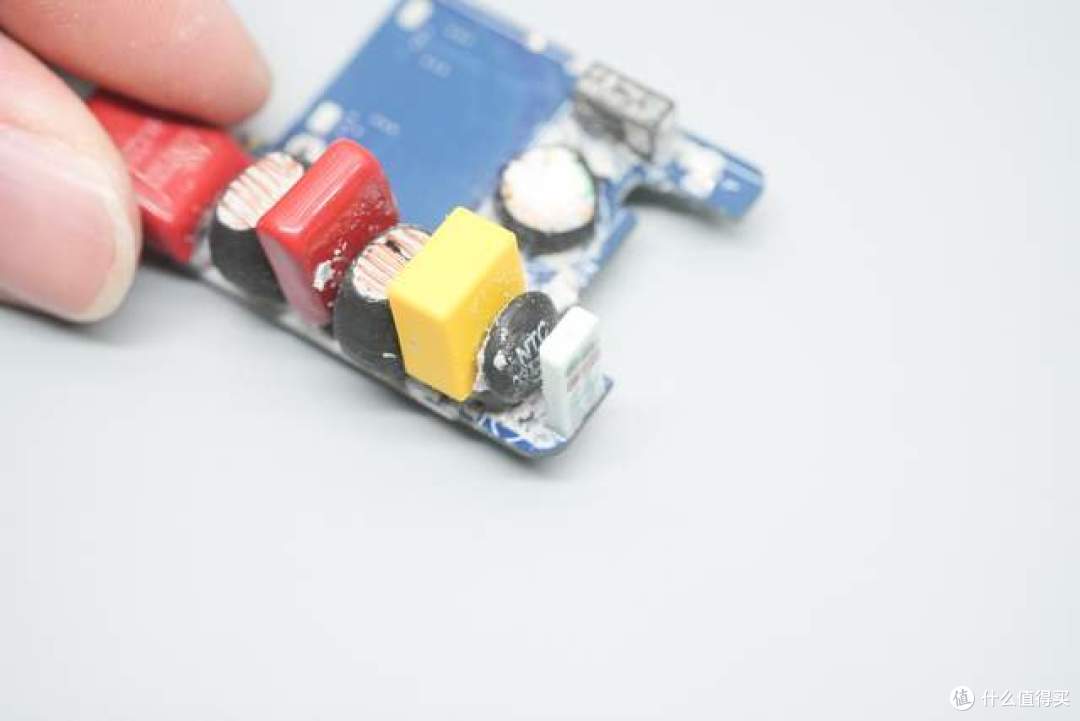

PCBA模块另一侧面可以看到安规X电容、共模电感、红色薄膜电容等器件，内部元器件排列十分紧凑。

转到PCBA模块另一侧，可见两颗整流桥。

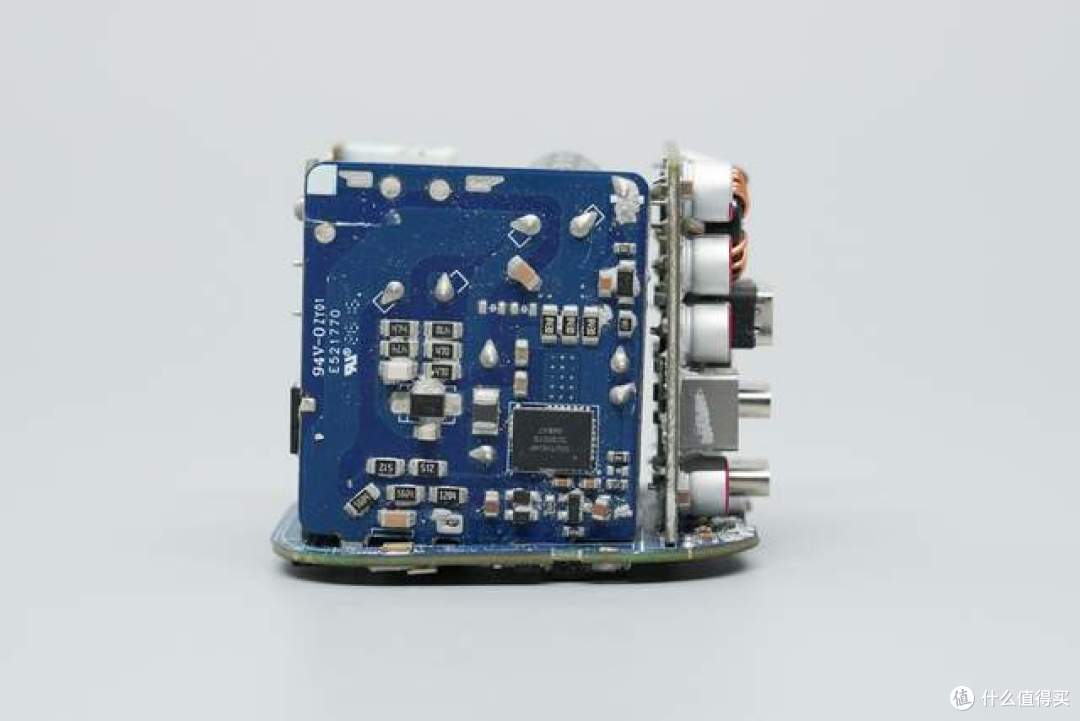

另一侧设有初级主控芯片。

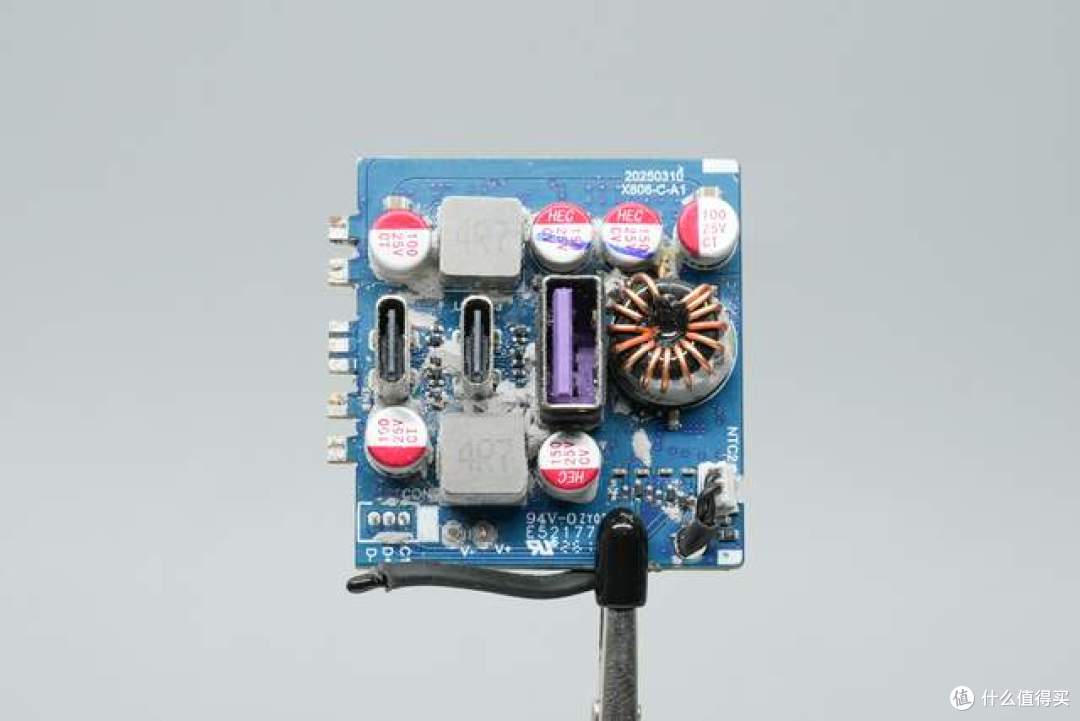

输出端一览，可以看到三个USB母座接口、降压电感以及滤波电容等元器件。总体可见产品采用PFC+QR+SR开关电源架构。

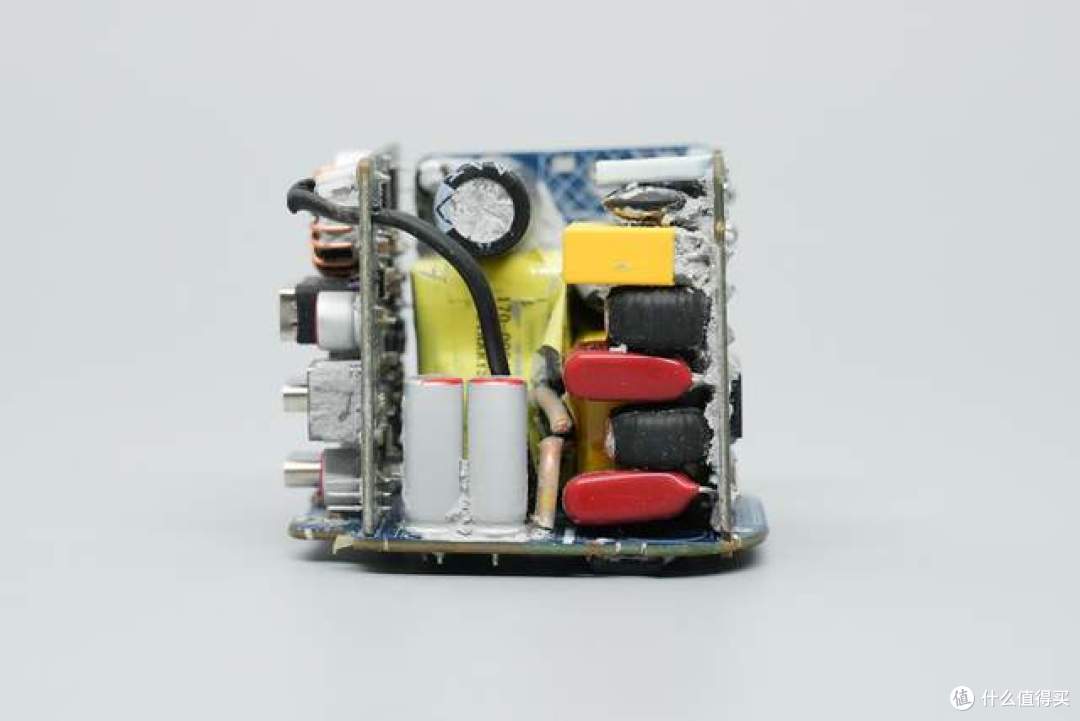

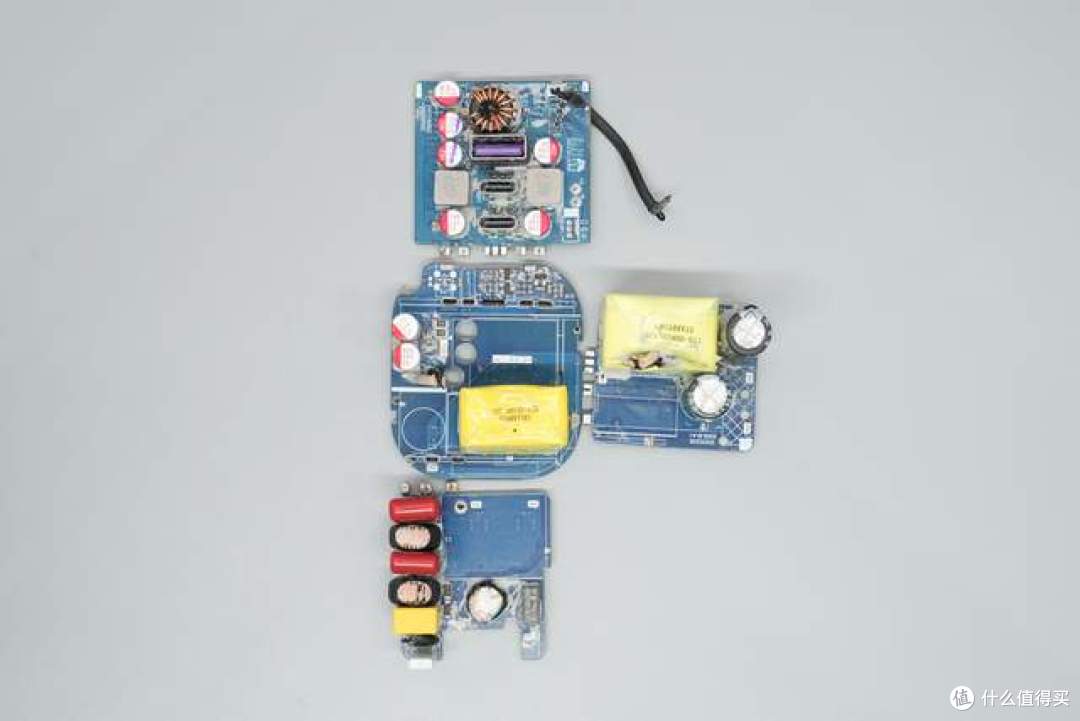

将PCBA模块进一步拆解，可以看出其采用了多块PCB组成的堆叠结构，有效利用了内部的立体空间，大幅缩小了产品体积。

输入滤波小板正面一览，布置保险丝、安规电容、共模电感、滤波电感以及滤波电容。

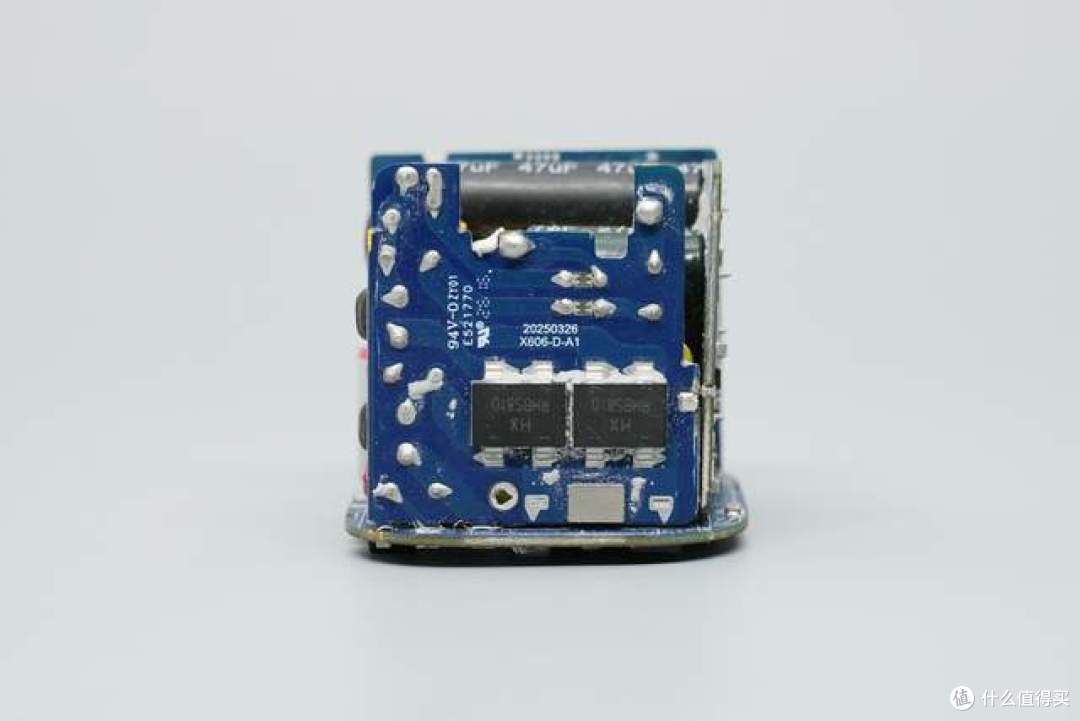

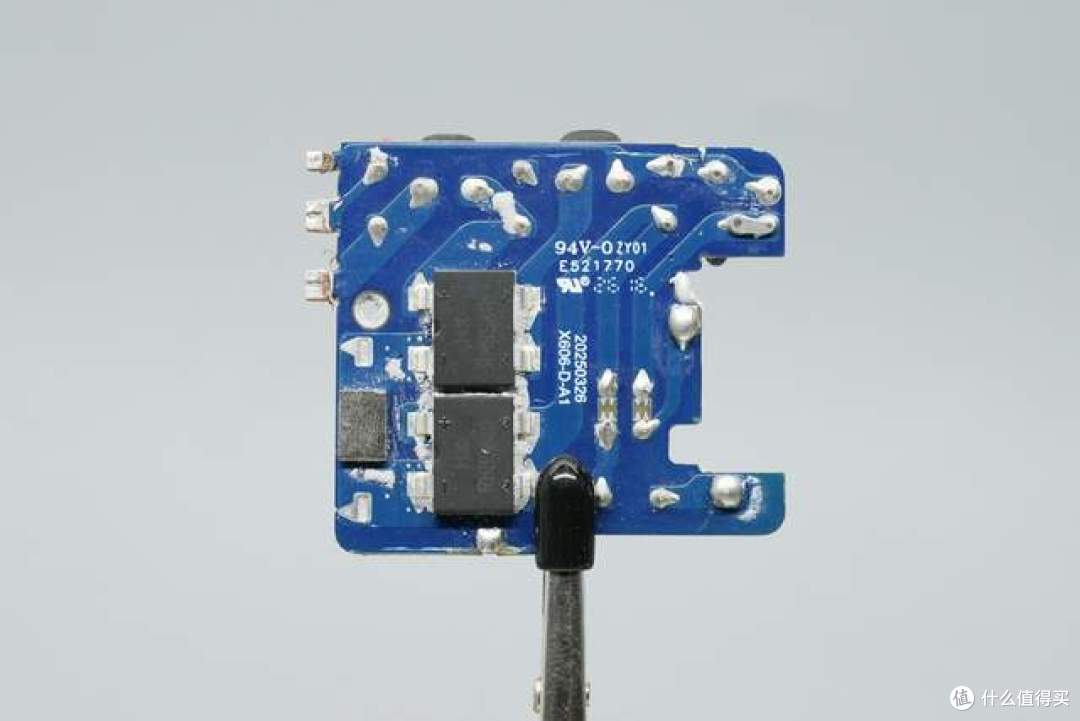

输入端小板背面设有两颗整流桥。

PFC小板一面设有PFC主控芯片、PFC滤波二极管、贴片Y电容、光耦、同步整流芯片以及同步整流管。

PFC小板另一面设有输出滤波电容以及PFC电感。

初级主控小板一面设有初级主控芯片。

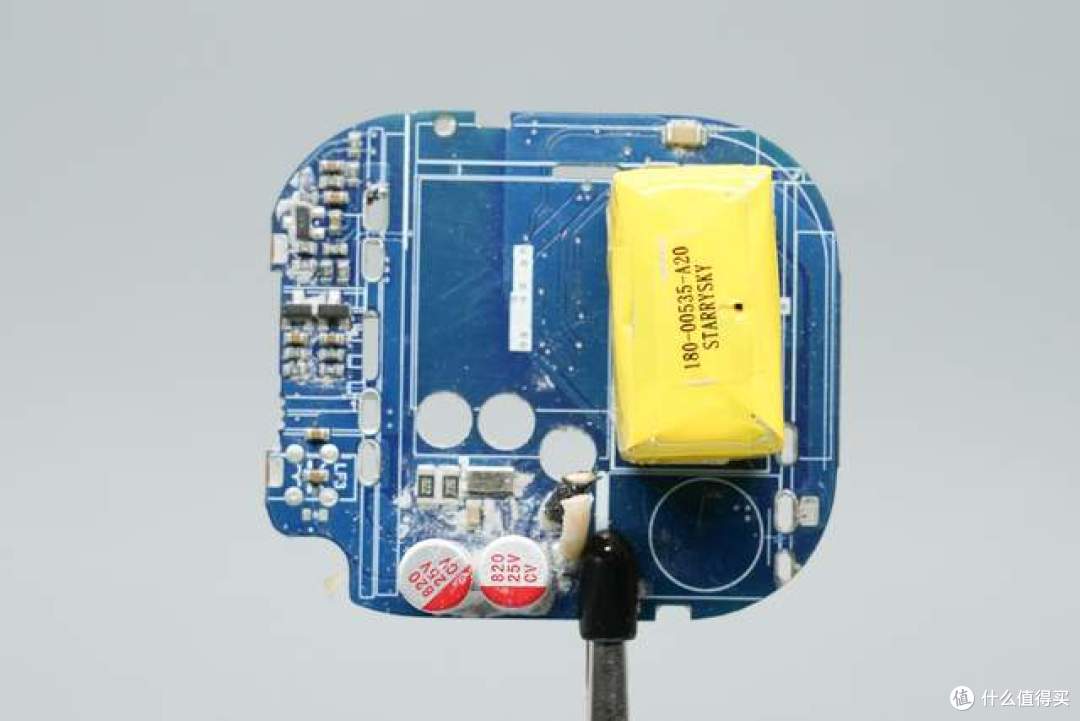

初级主控小板另一面设有初级主控芯片供电电容、高压滤波电容以及变压器。

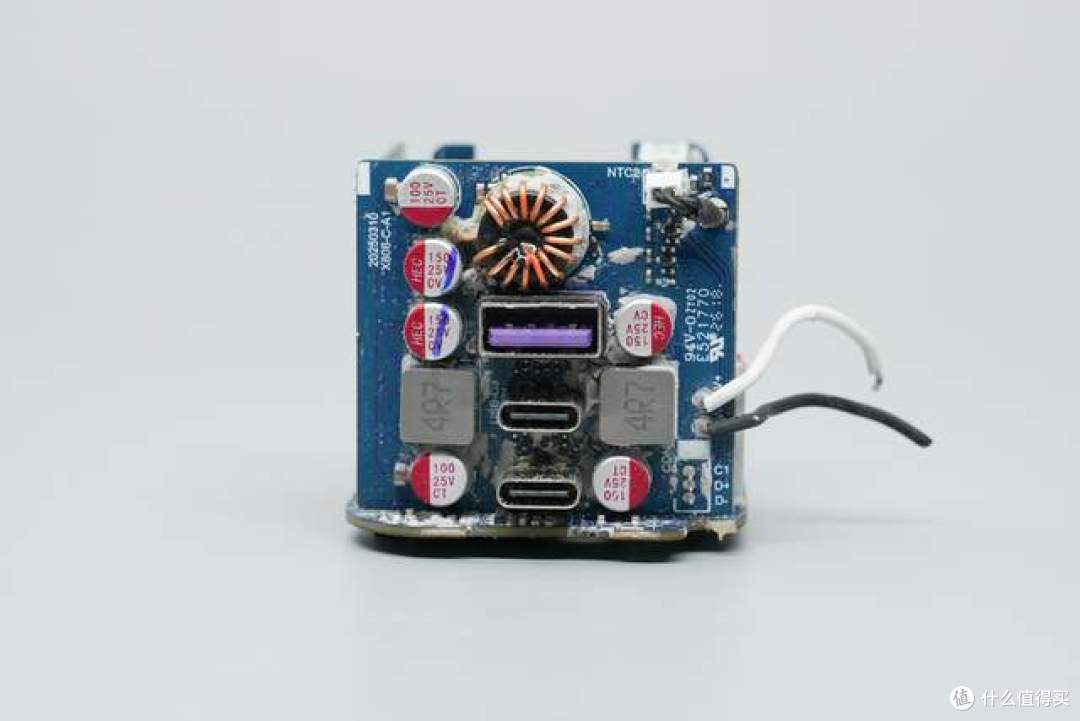

降压输出小板一面设有2C1A三个接口母座以及降压电感和输出滤波电容。

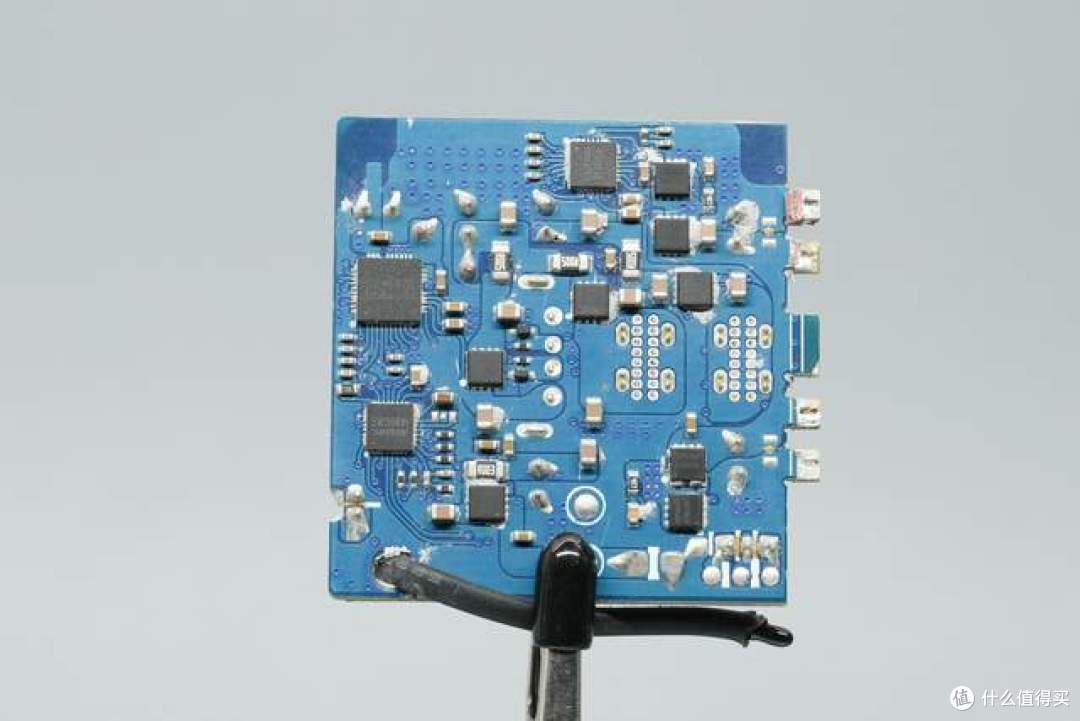

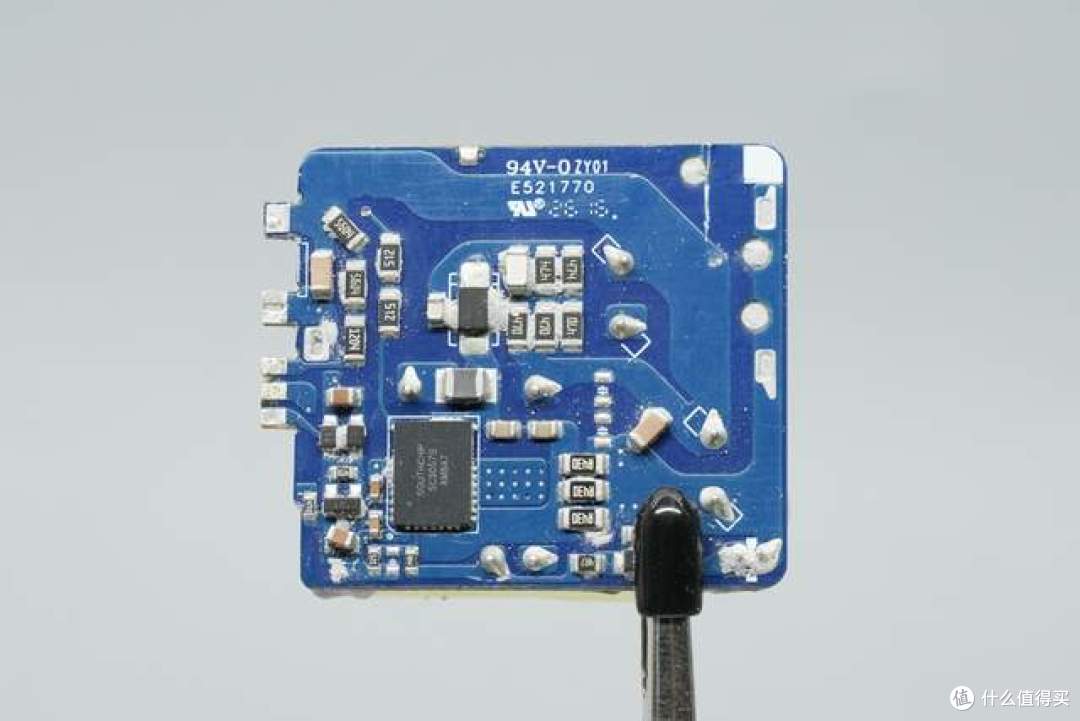

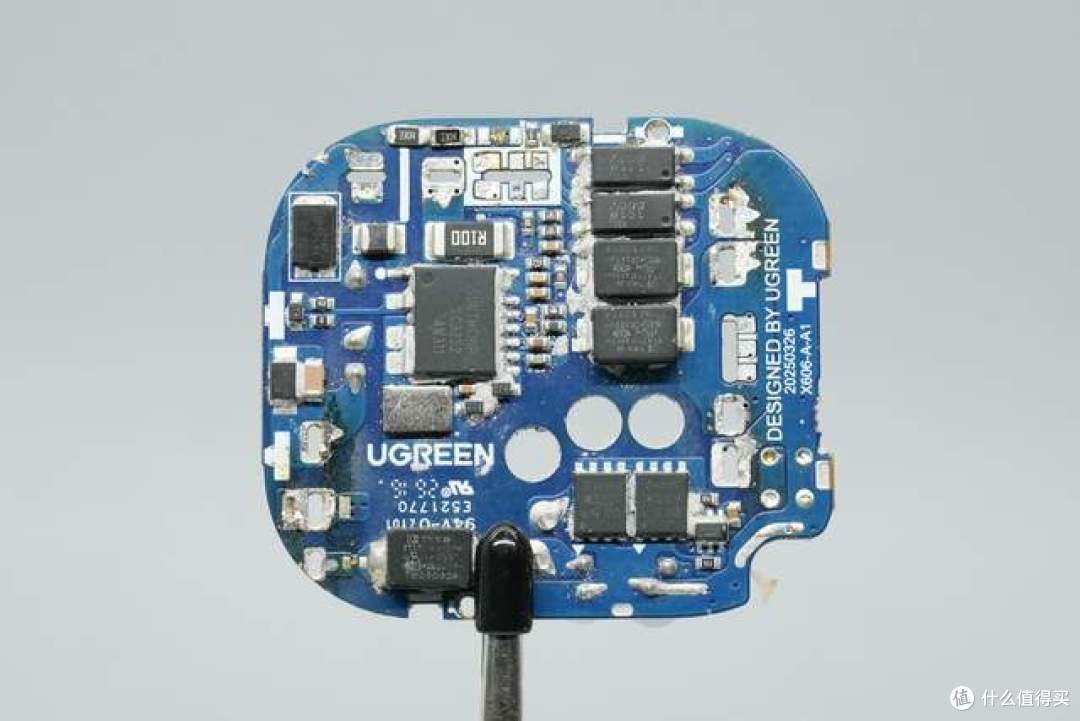

降压输出小板另一面设有协议芯片、降压开关管以及VBUS管等元器件。

初级侧电路解析

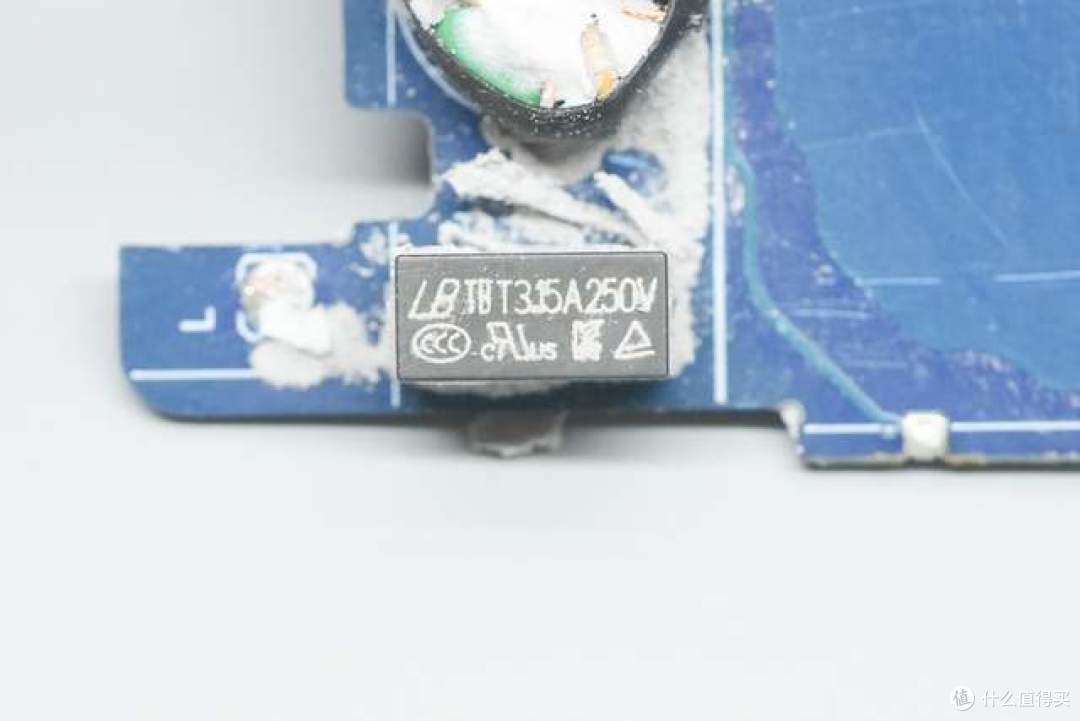

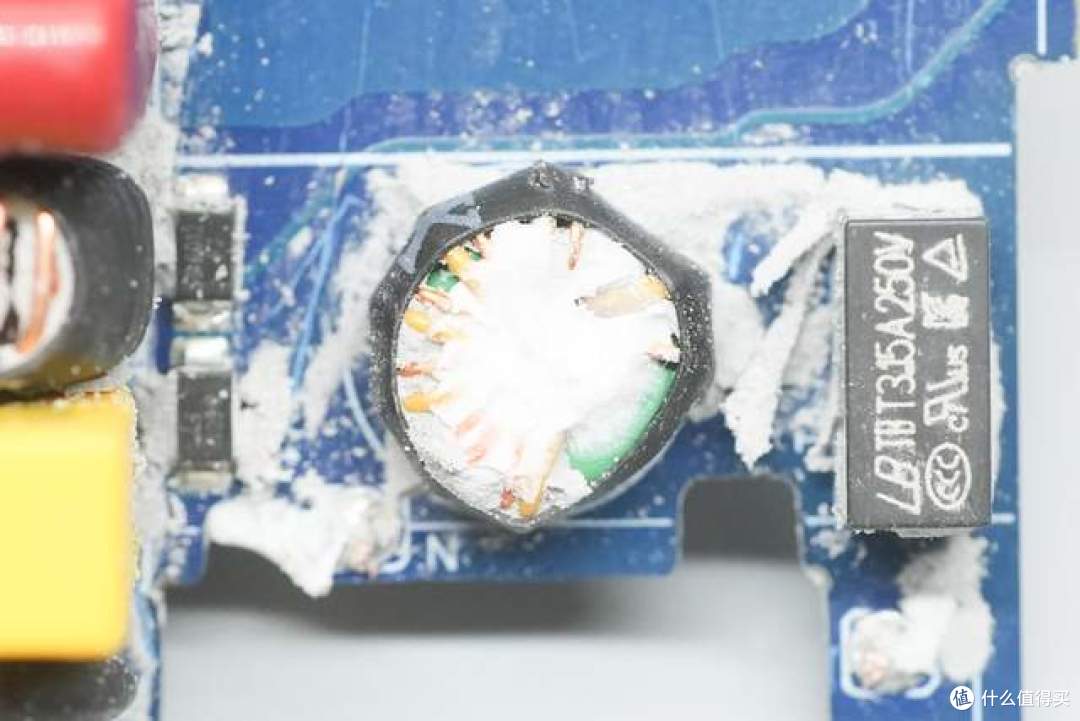

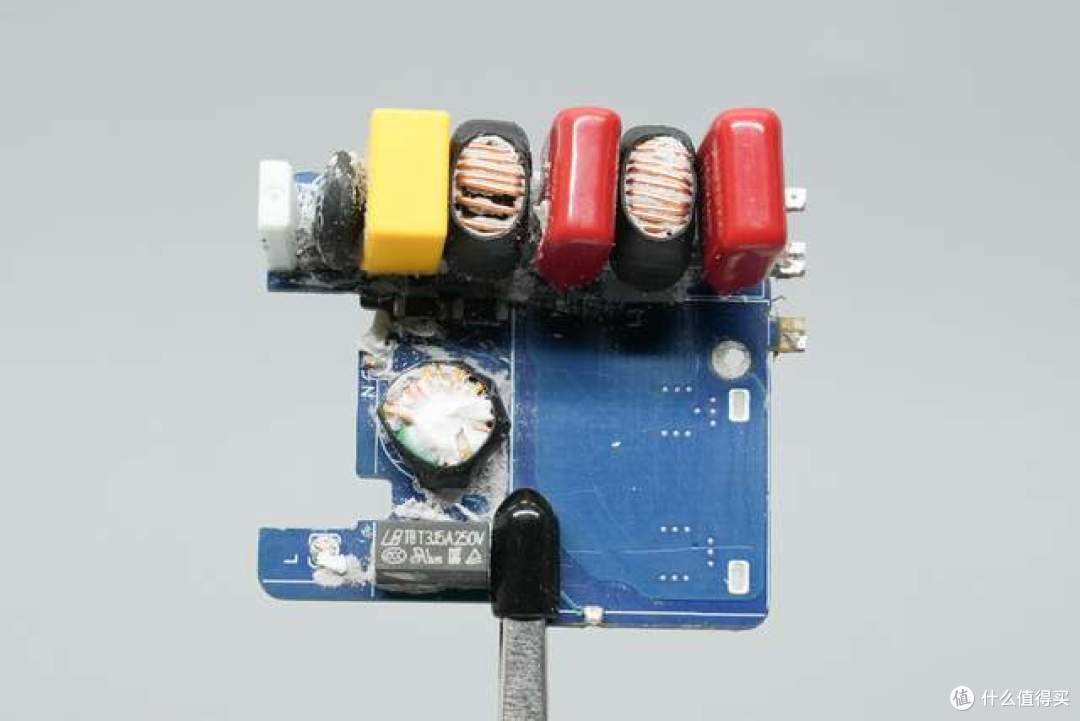

输入端延时保险丝特写，来自LB蓝宝规格为3.15A 250V，用于过流保护。

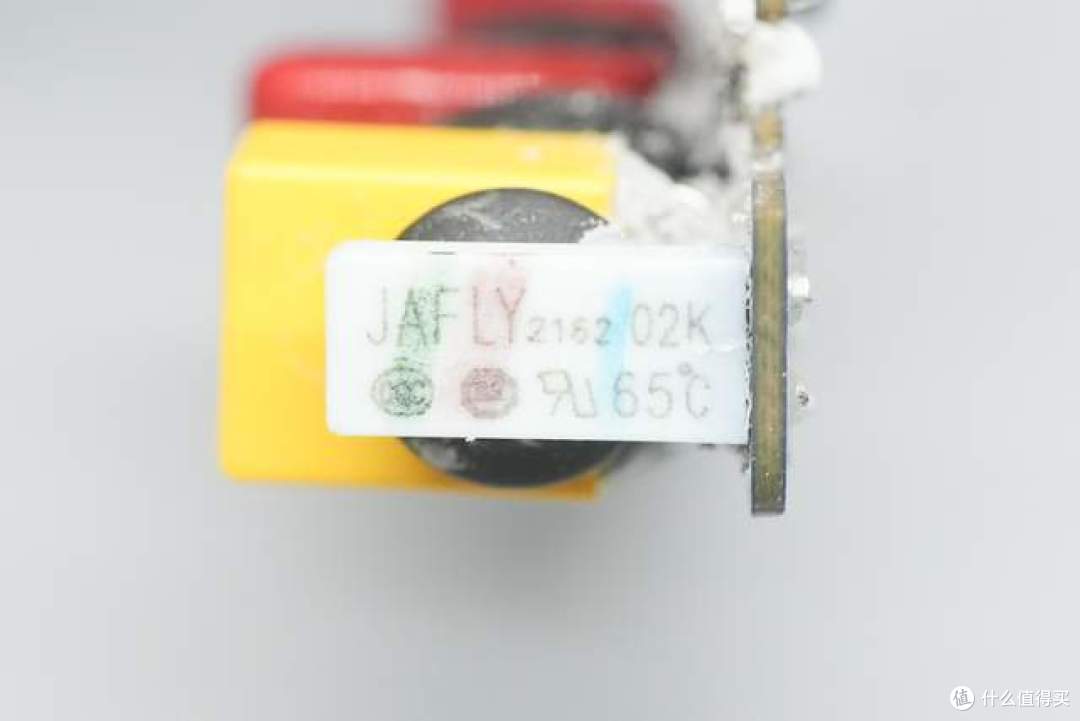

一颗热保护器特写，当温度达到65℃是自动触发保护。

NTC热敏电阻特写，用于抑制上电瞬间的浪涌电流。

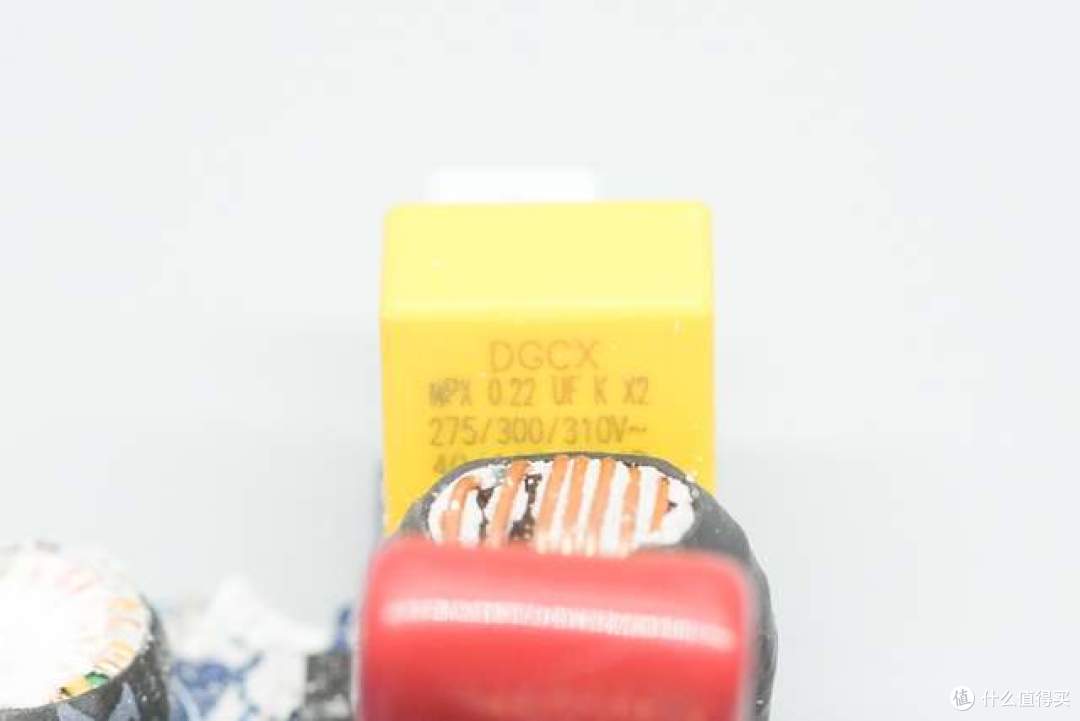

安规X2电容特写，来自DGCX成希，容量为0.22μF。

共模电感特写，用于滤除EMI干扰。

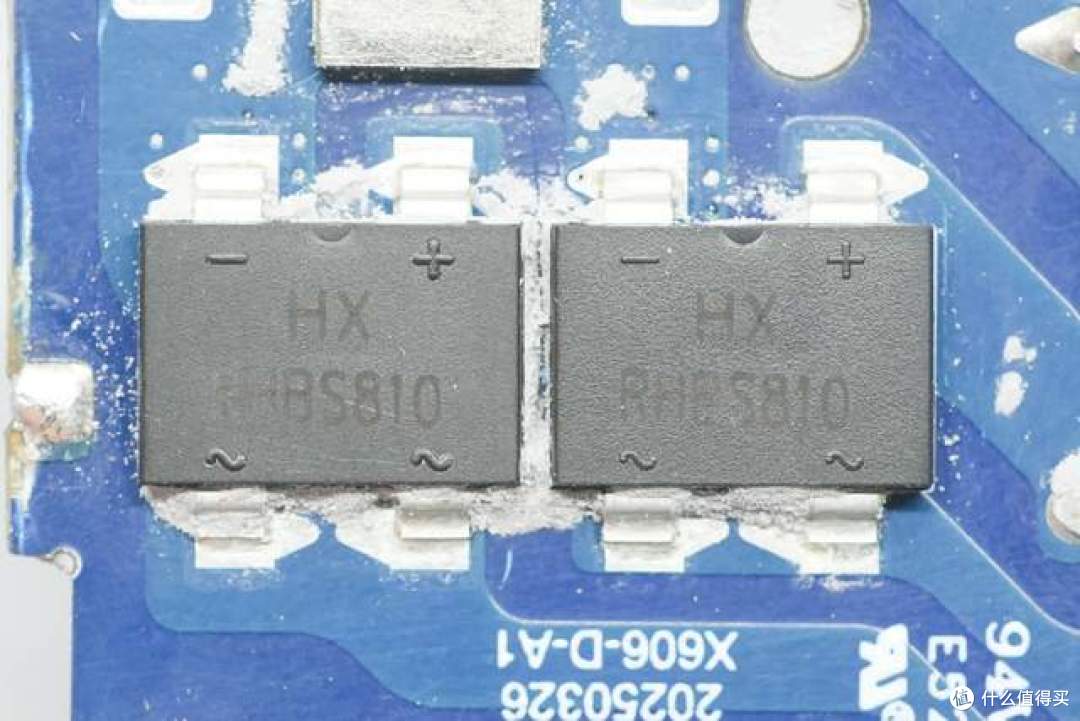

两颗输入端整流桥来自Huixin慧芯，型号RHBS810，规格为1000V 8A，采用HBS封装。

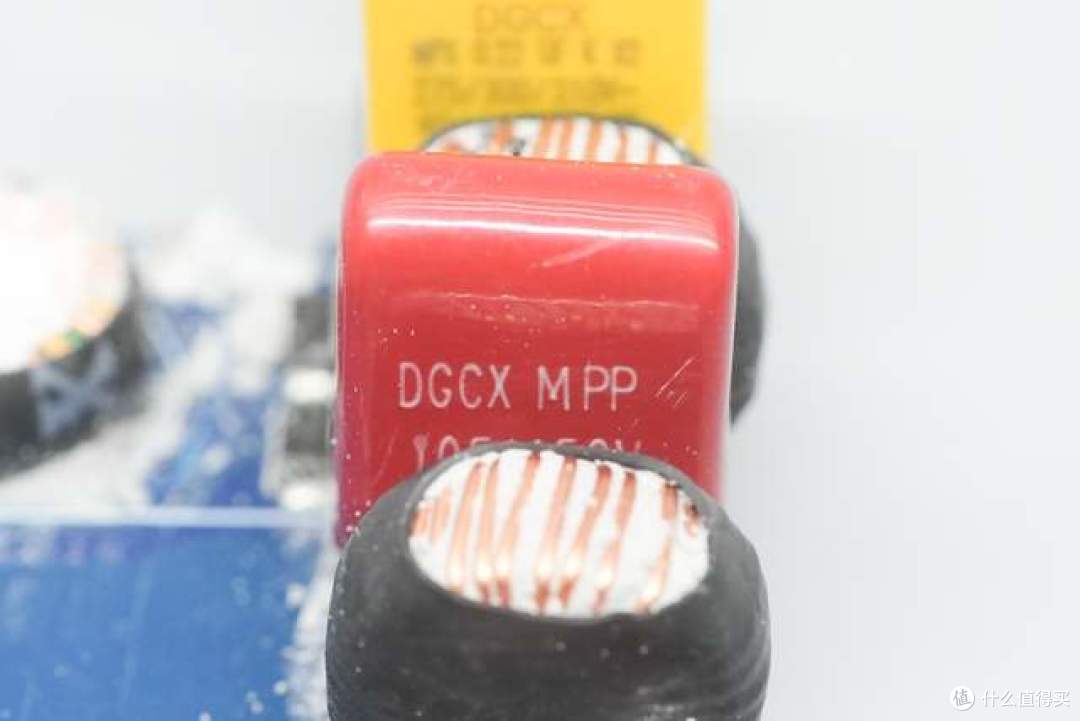

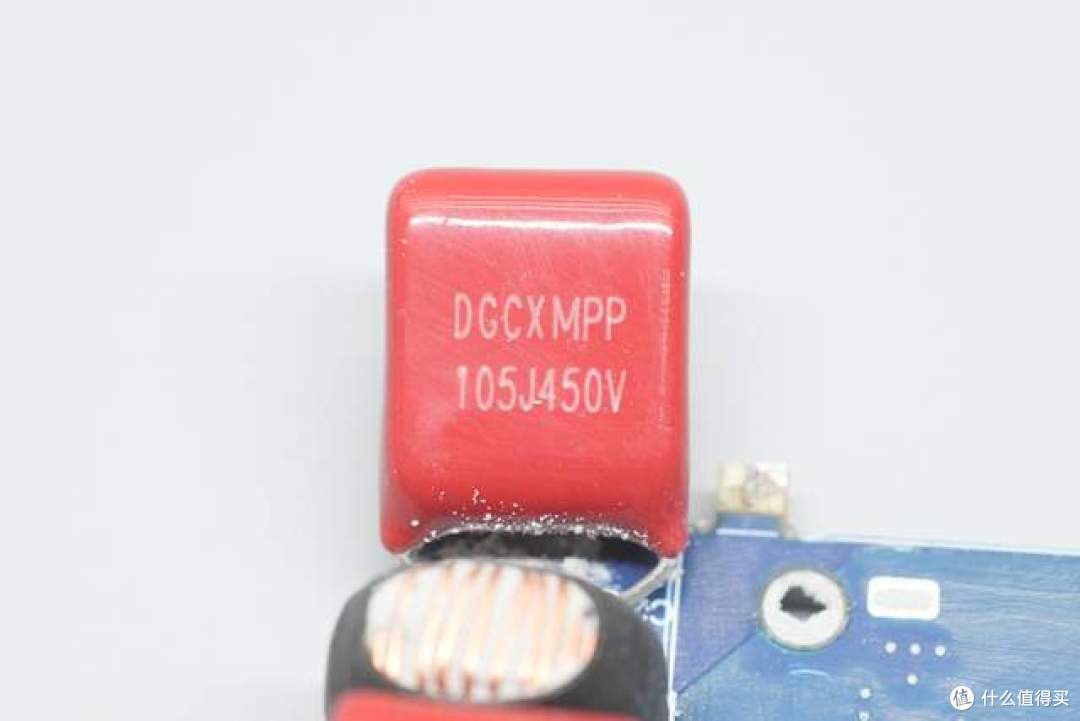

红色薄膜电容特写，同样来自DGCX成希。

另一颗红色薄膜电容型号相同。

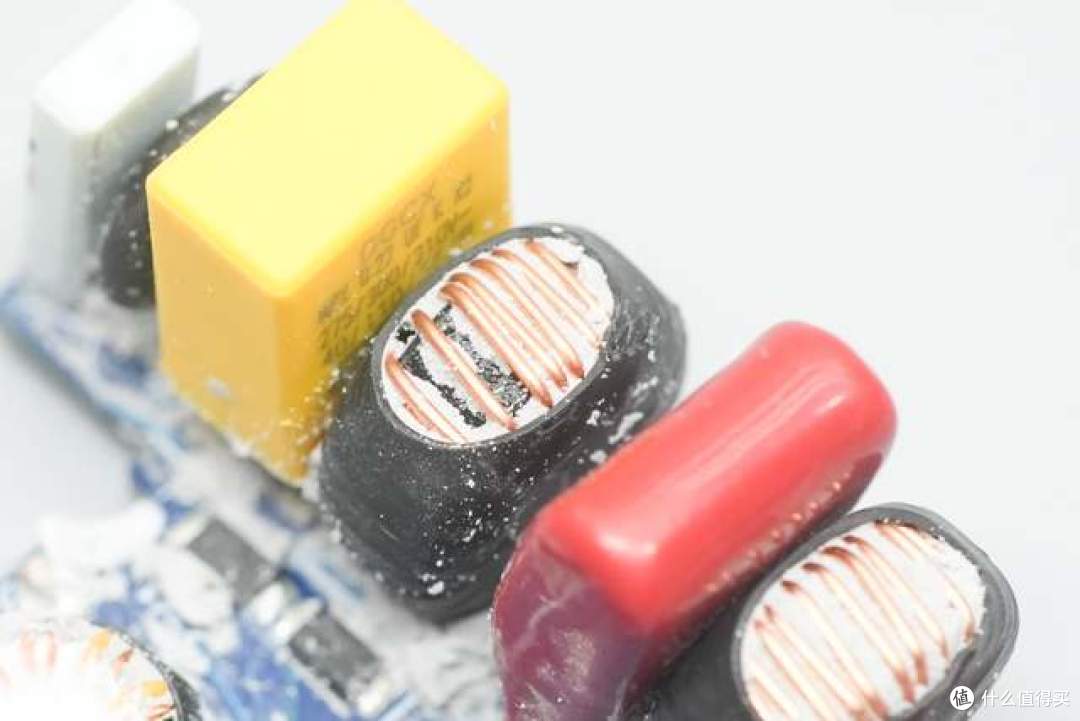

两颗滤波电感特写，外套热缩管绝缘。

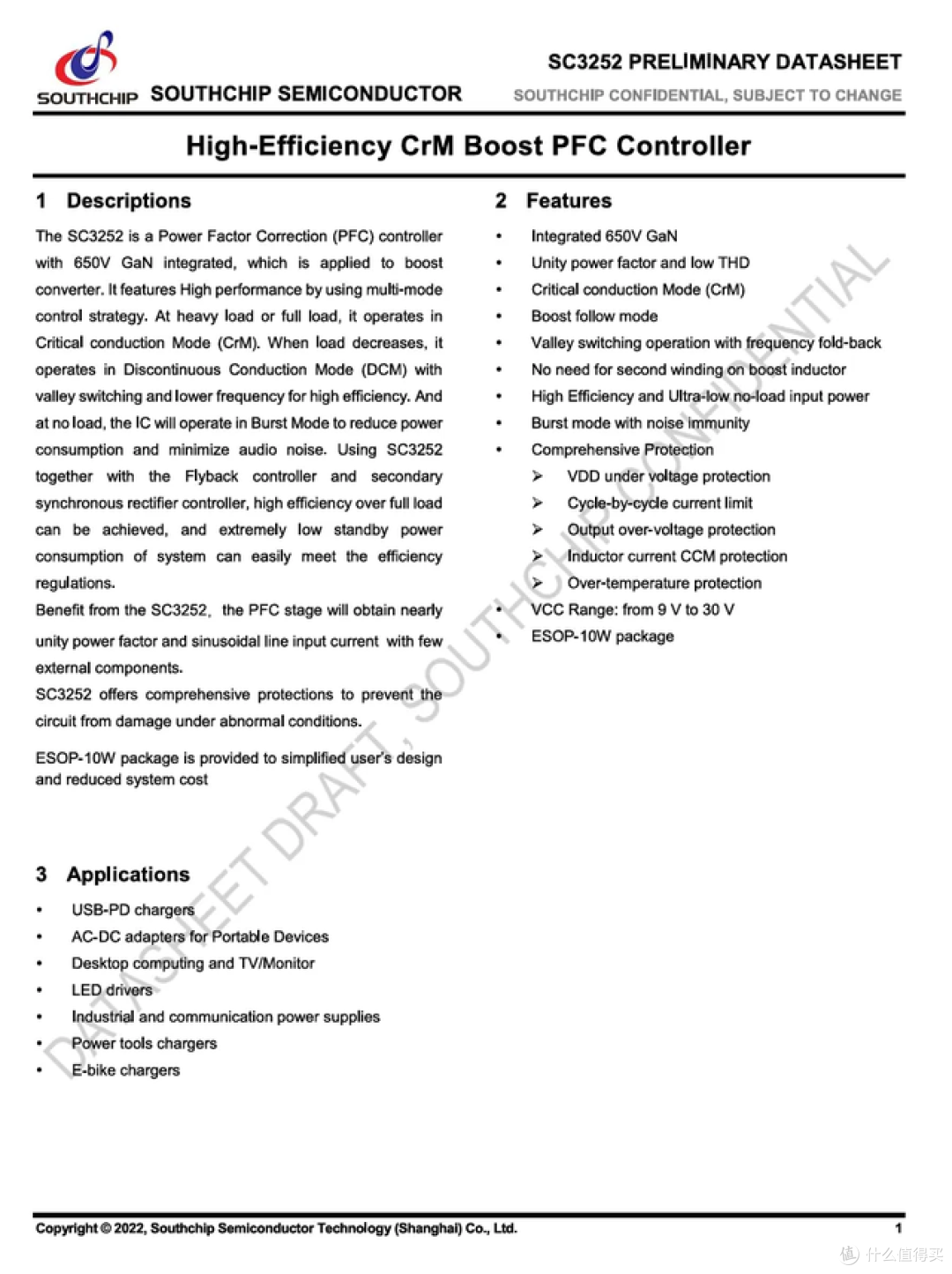

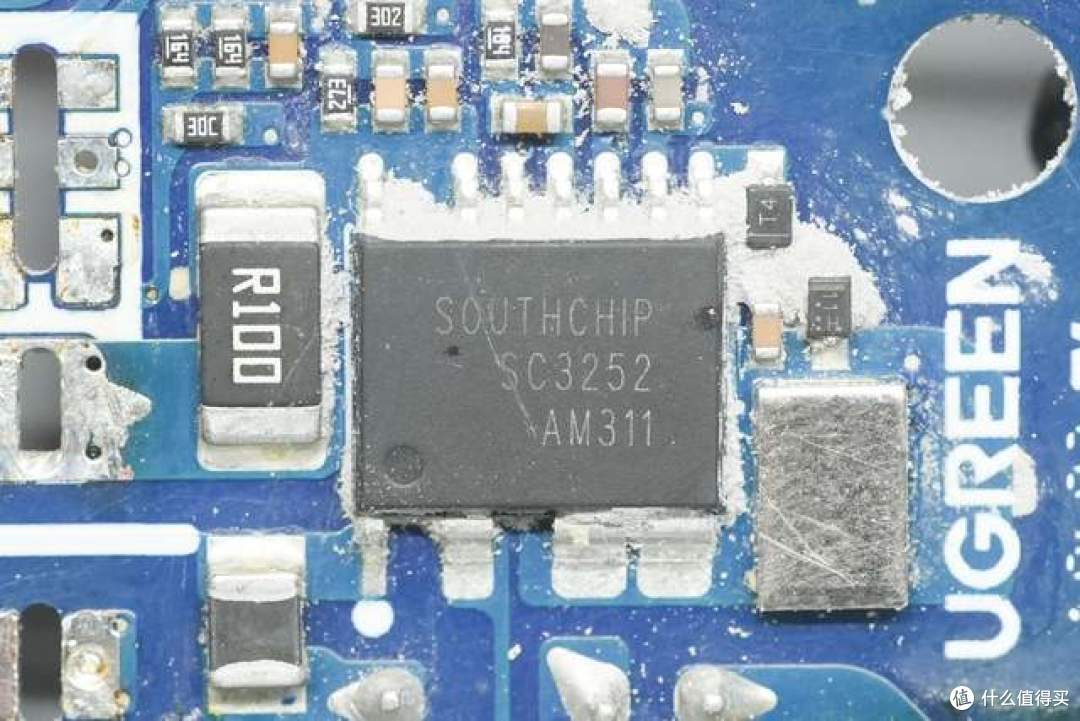

PFC合封芯片来自SOUTHCHIP南芯科技，型号SC3252，是一款集成了650V氮化镓开关管的PFC控制器，芯片支持多模式控制策略，重载和满载时采用临界导通模式运行，轻载采用DCM模式运行，采用谷底开关和降低开关频率实现高效率。芯片支持升压跟随模式，无需辅助绕组。

SC3252支持突发模式运行，可实现全负载范围内高转换效率，支持供电欠压保护，支持逐周期过流保护，支持输出过压保护，电感连续模式保护和过热保护，支持9-30V供电电压，采用ESOP-10W封装。

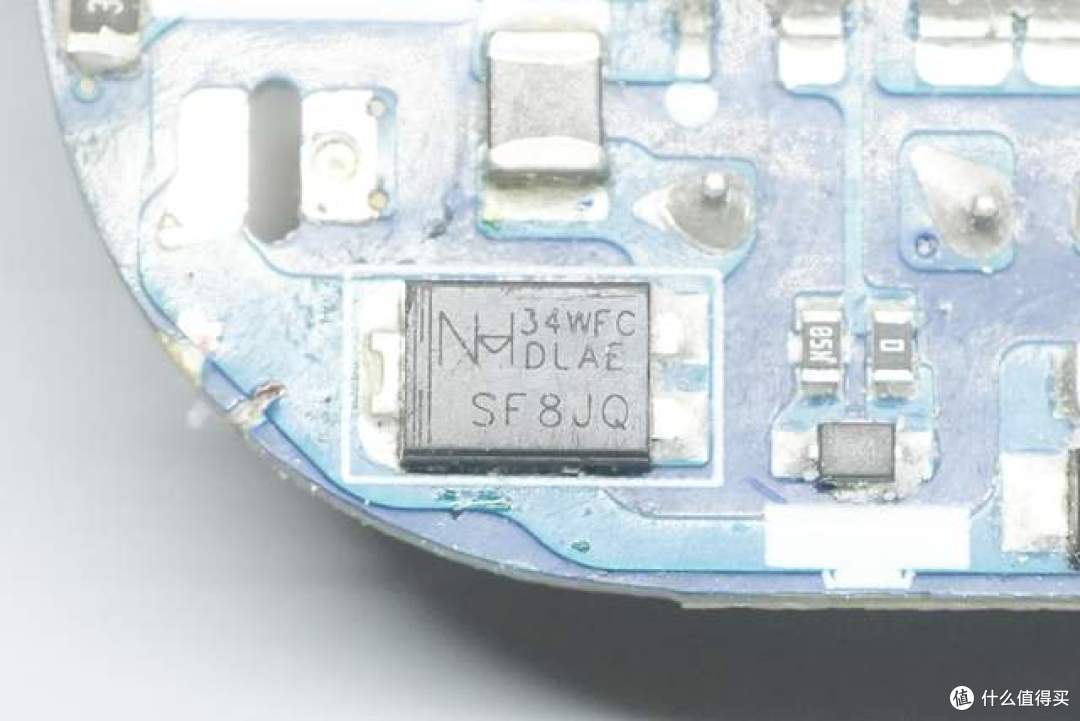

一颗PFC二极管来自NiuHang纽航，型号为SF8JQ，规格为600V 8A，采用TO-277封装。

PFC升压电感特写。

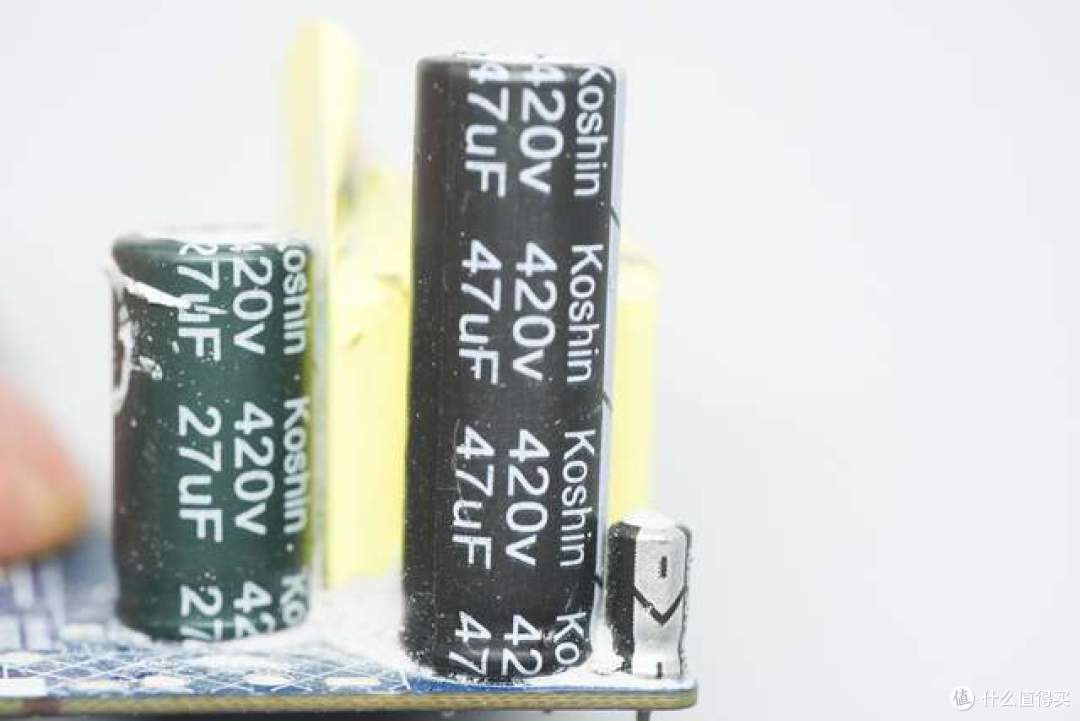

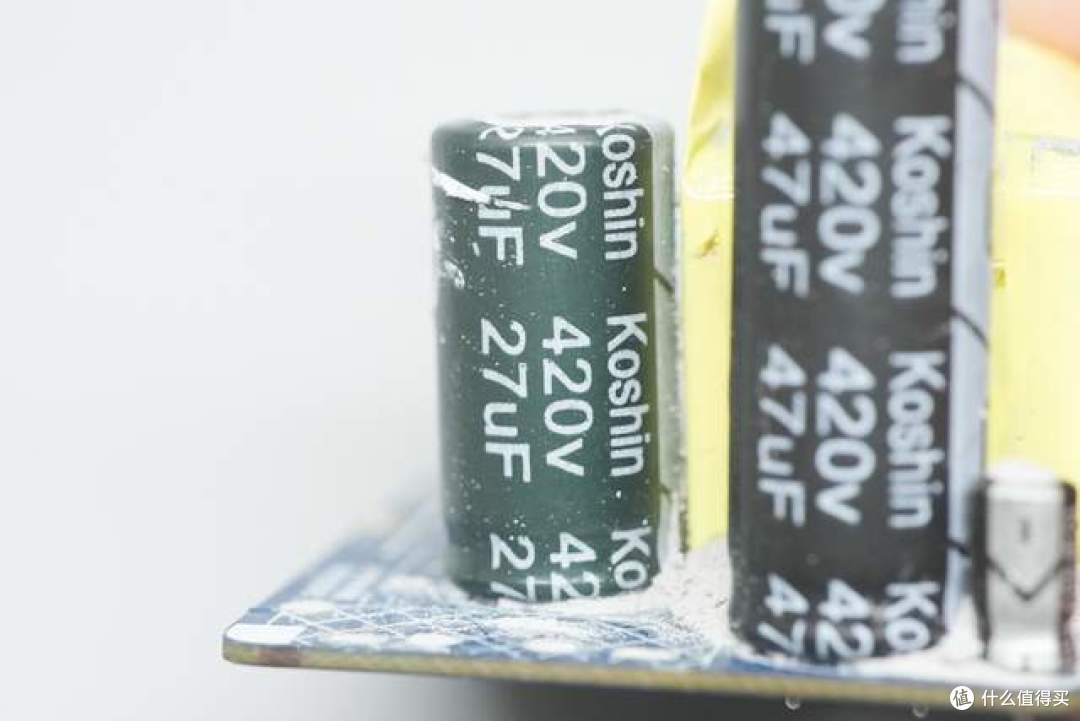

高压滤波电解电容来自Koshin东佳，规格为420V 47μF。

另一颗东佳高压电解电容特写，规格为420V 27μF。

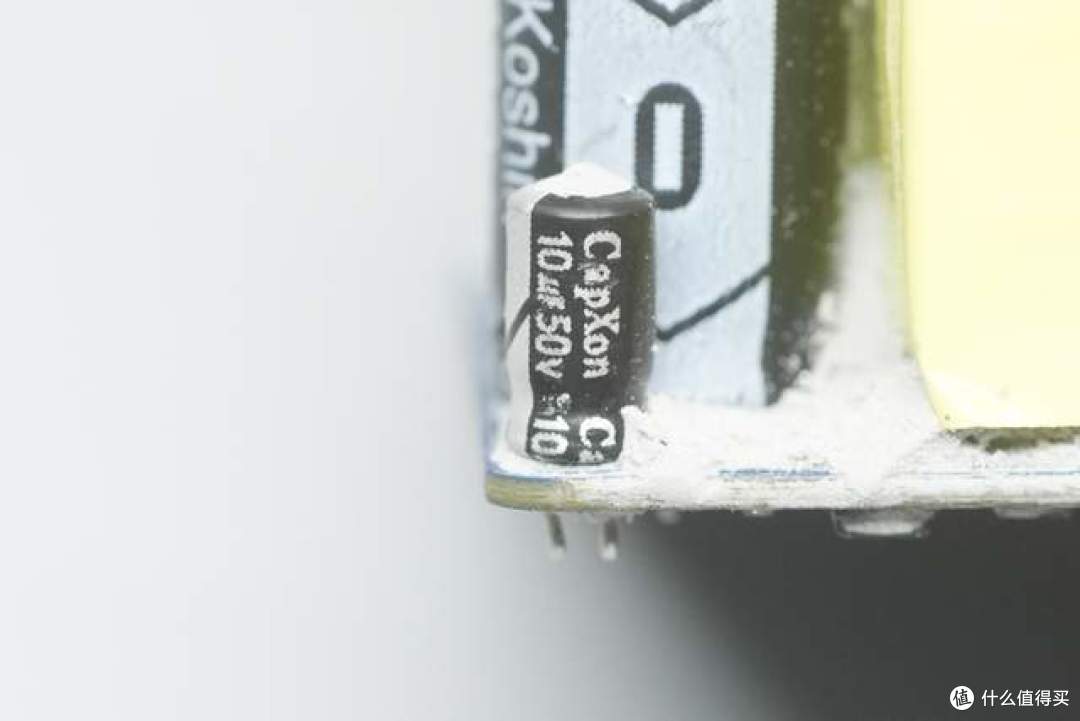

为主控芯片供电的电解电容来自CapXon丰宾，规格为10μF 50V。

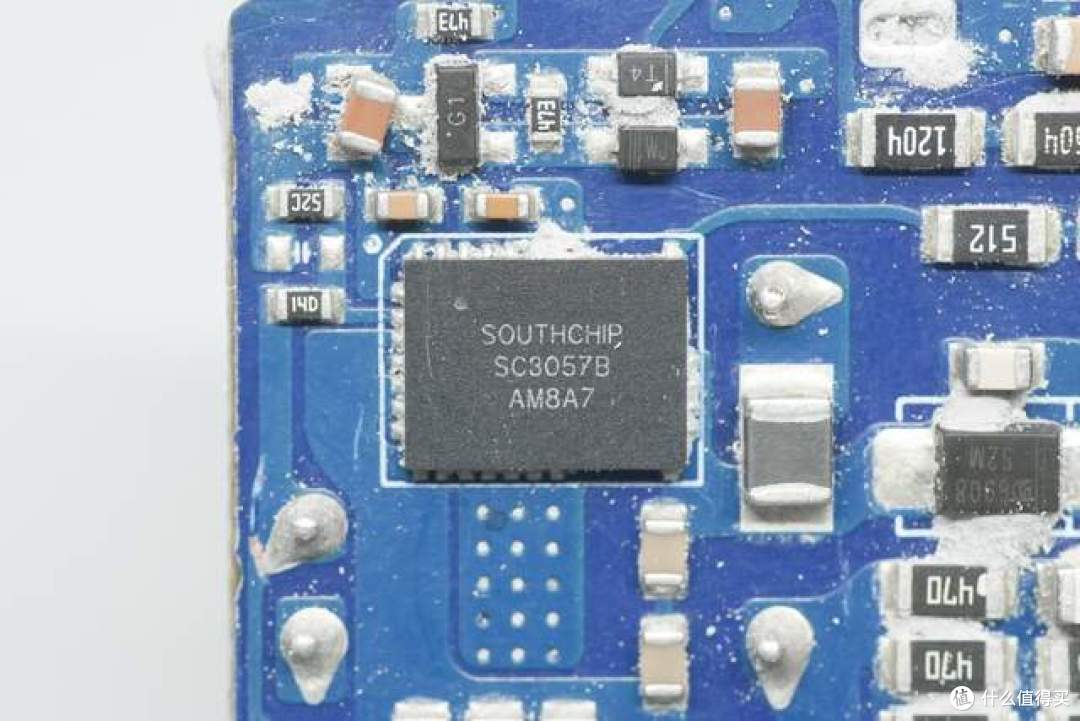

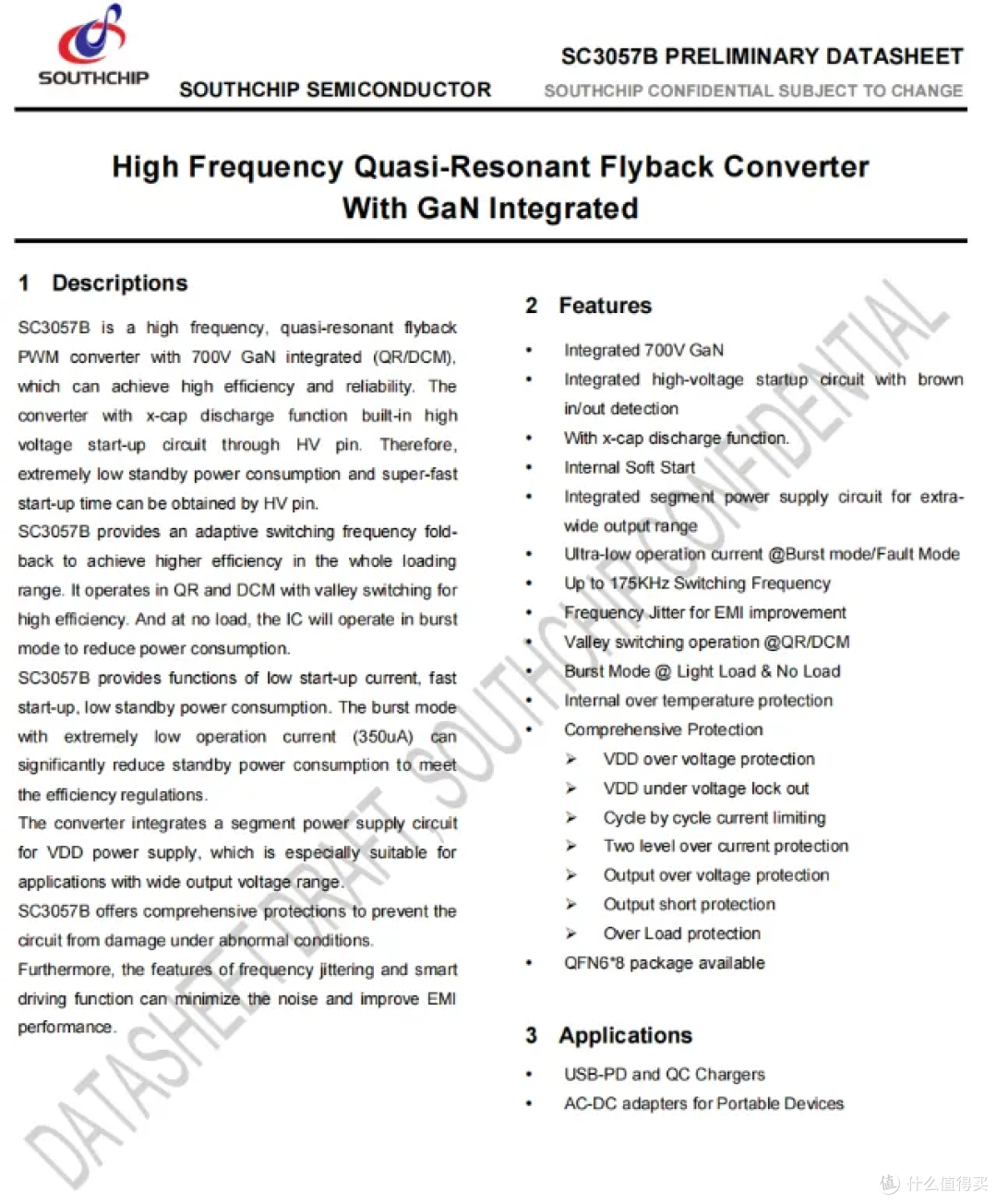

产品内置的初级主控芯片来自南芯科技，型号SC3057B，这是一款高频、准谐振反激PWM变换器，集成700V GaN，可实现高效率和高可靠性。

该芯片内置了X电容器放电功能以及通过HV引脚的高压启动电路。因此，通过HV引脚可以获得极低的待机功耗和超快的启动时间。

SC3057B提供了自适应的开关频率折返功能，以在整个负载范围内实现更高的效率。它在QR和DCM模式下以谷底开关方式运行，以提高效率。在无负载情况下，IC将以脉冲模式运行以降低功耗。

SC3057B具备低启动电流、快速启动和低待机功耗等功能。极低的运行电流（350uA）脉冲模式可以显著降低待机功耗，以符合效率法规要求。SC3057B提供了全面的保护功能，以防止在异常情况下损坏电路。

此外，频率抖动和智能驱动功能可最小化噪音并提高EMI性能。SC3057B采用QFN6x8封装。

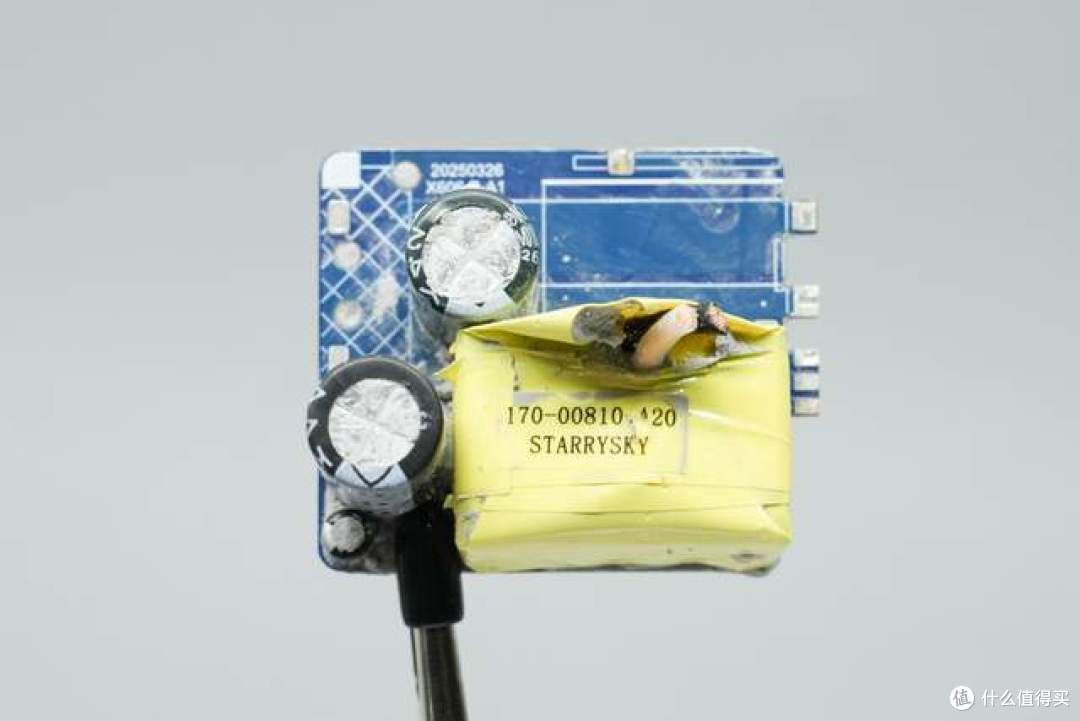

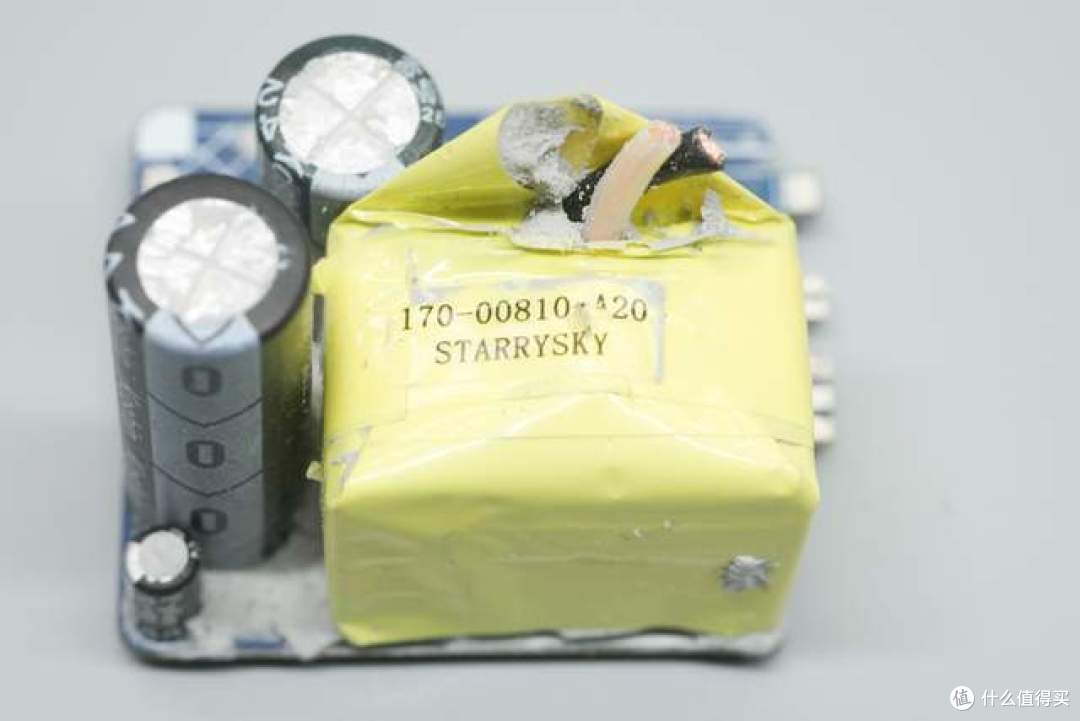

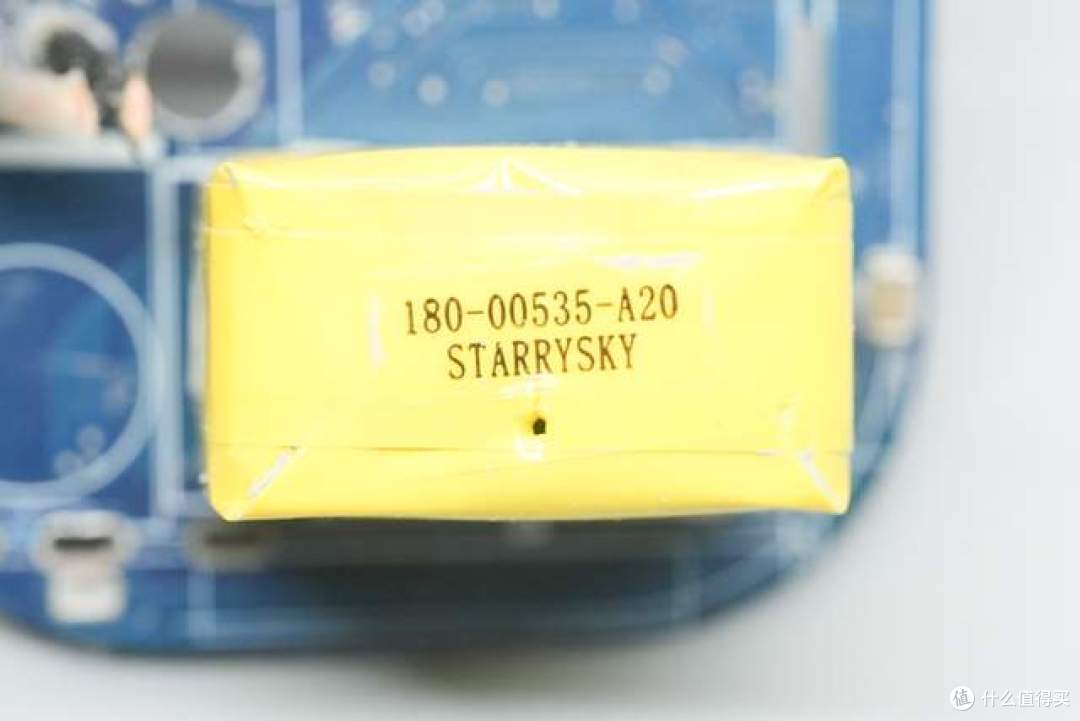

变压器特写，喷码170-00810-A20。

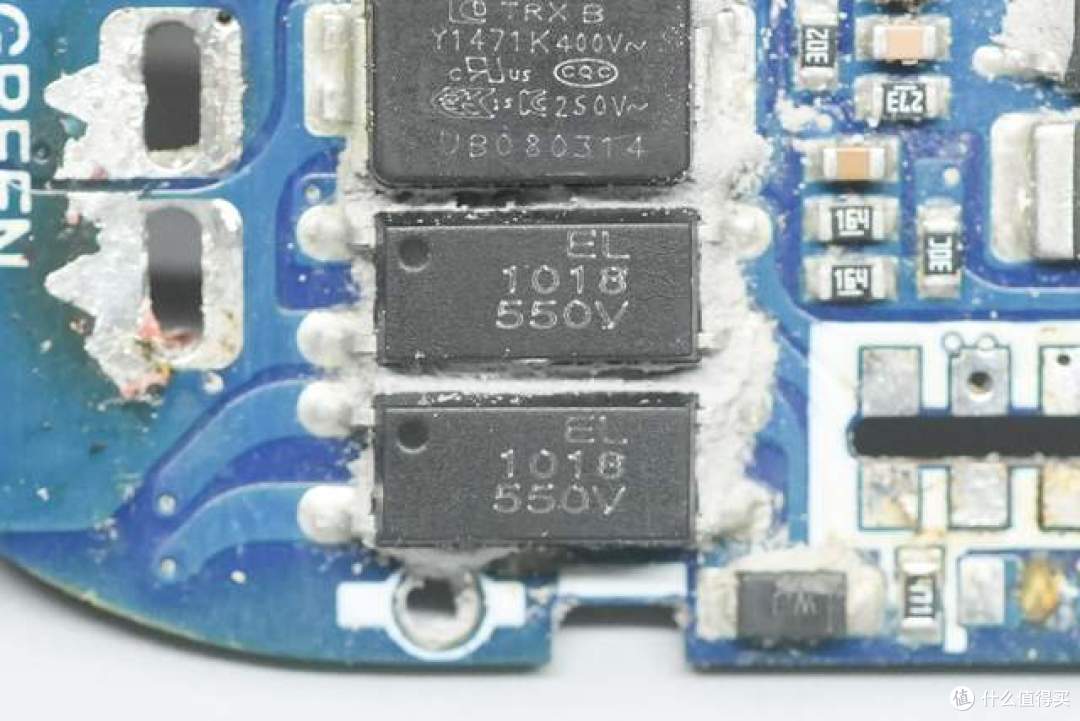

用于反馈调节输出电压的EL1018光耦特写。

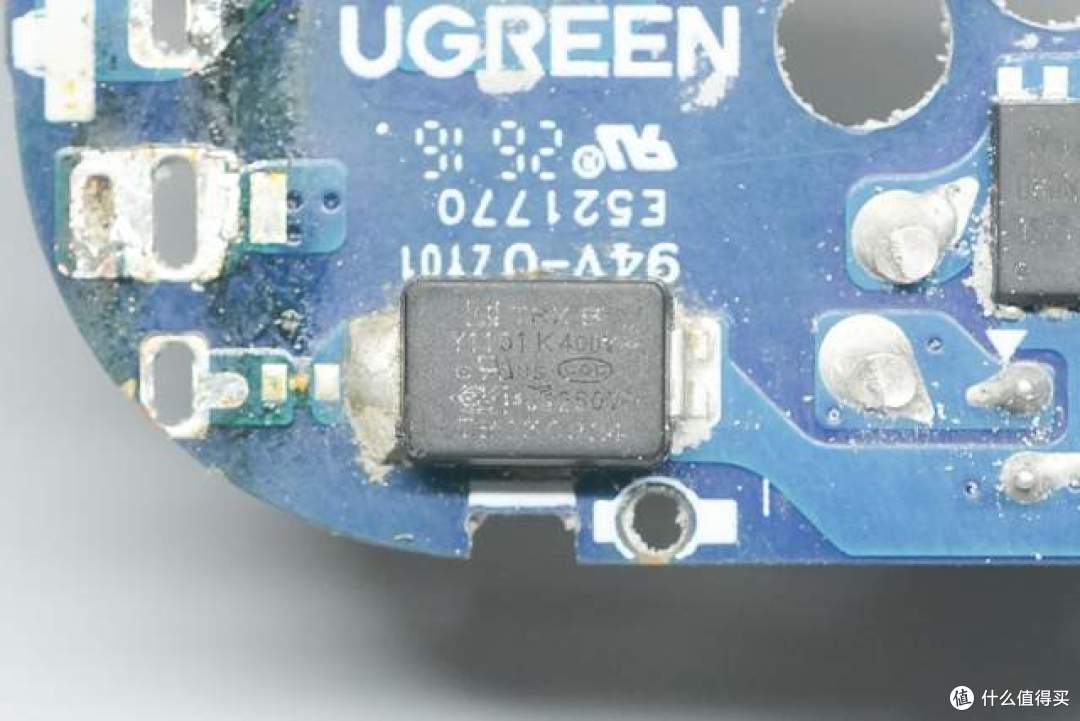

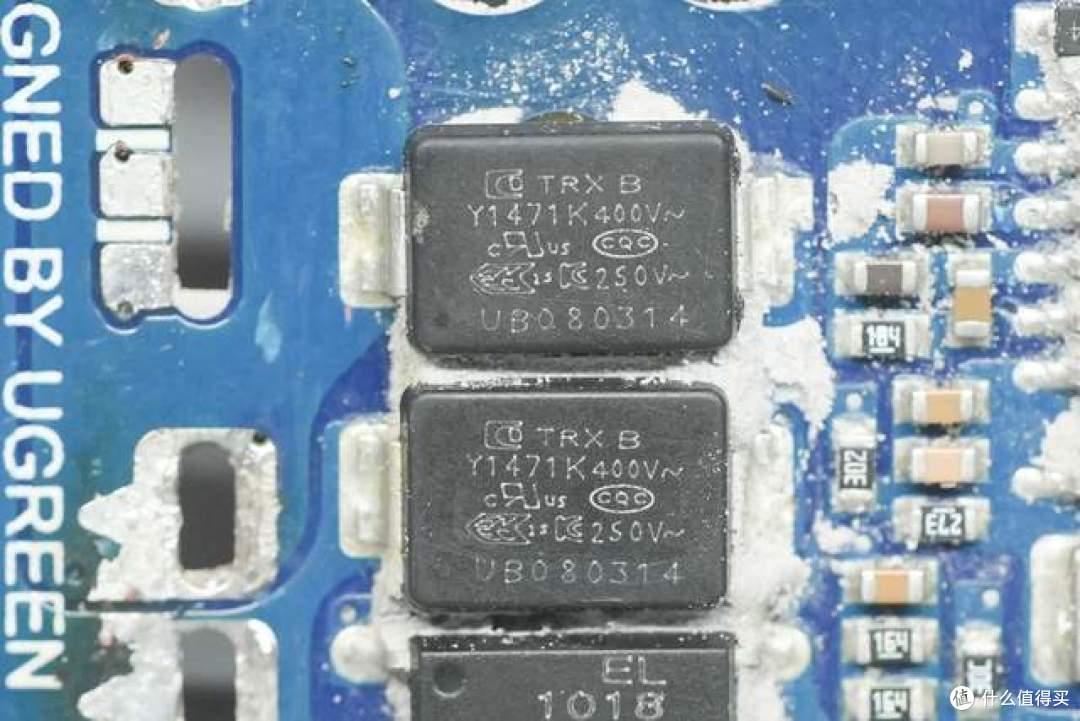

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号为TMY1471K。

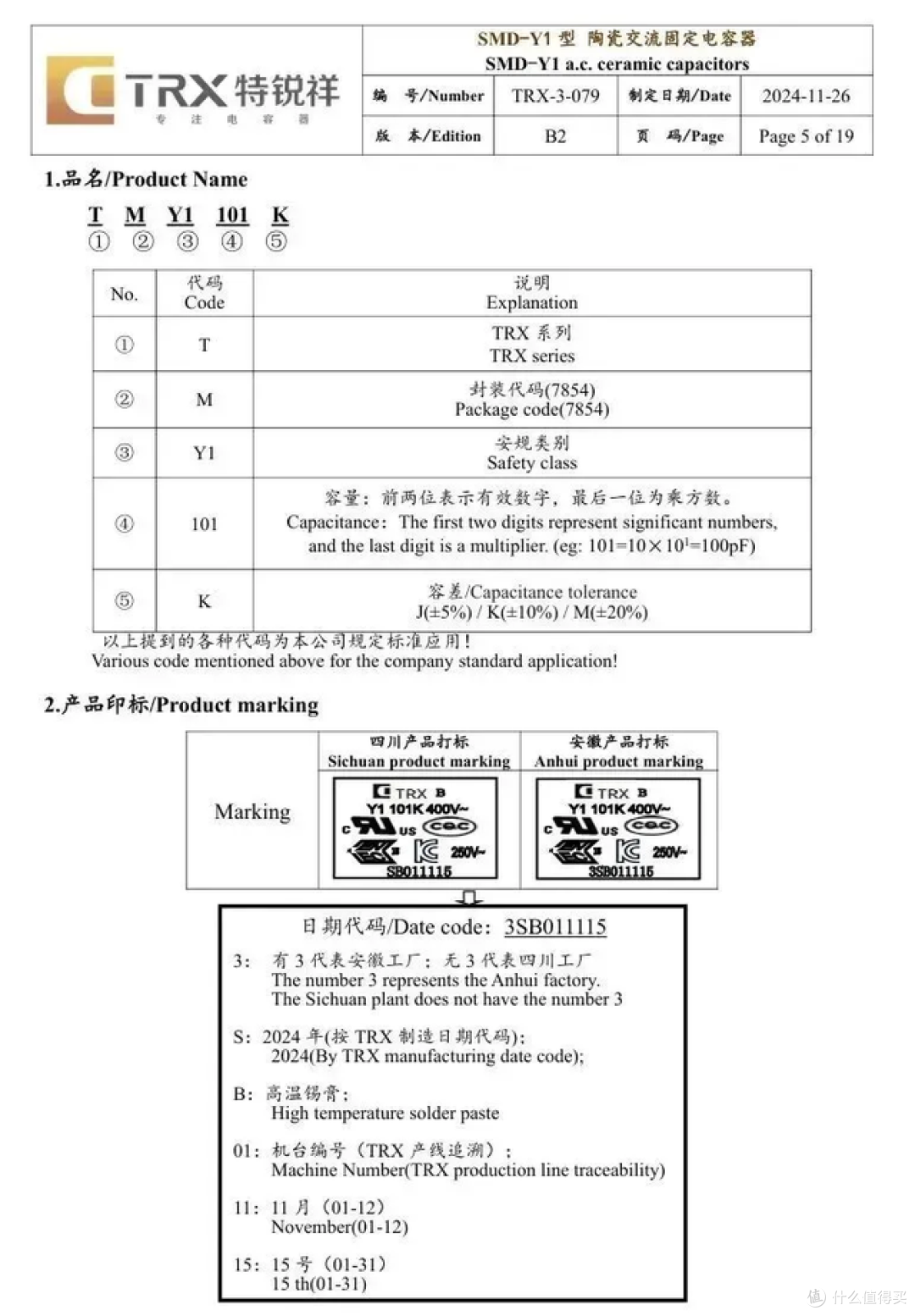

特锐祥贴片Y电容资料信息。

相关阅读：体积小，重量轻，特锐祥贴片Y电容获超百款设备采用

另一颗贴片Y电容同样来自特锐祥，料号为TMY1471K。

同步整流电路解析

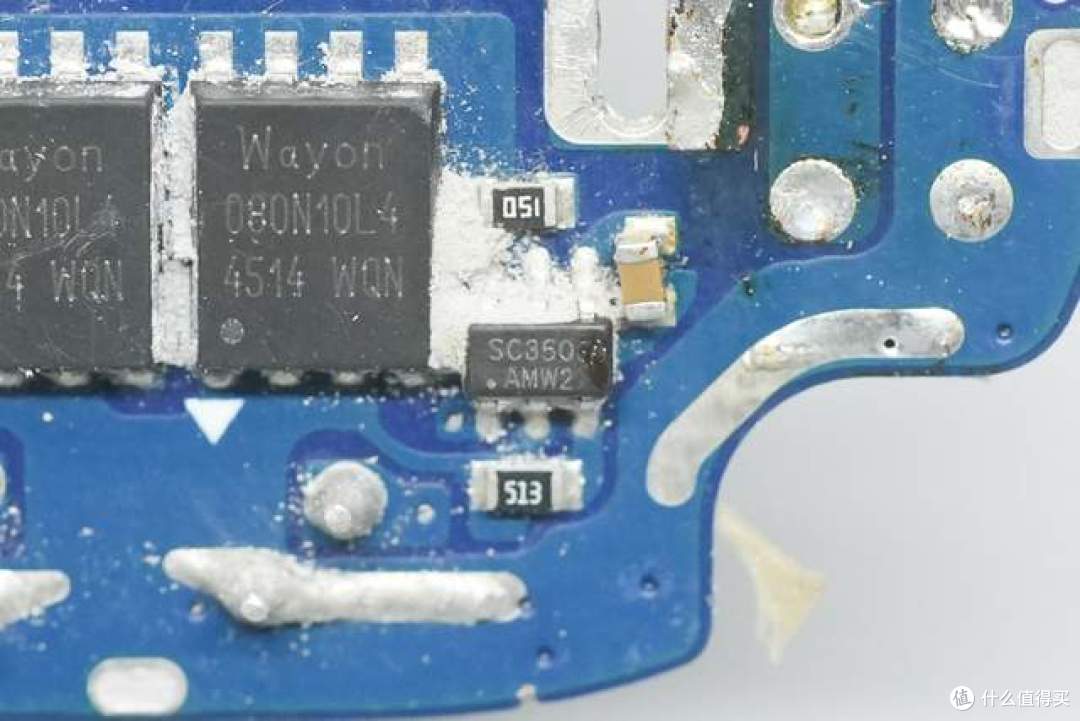

同步整流控制器来自南芯科技，型号SC3503，是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V。

该芯片专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。

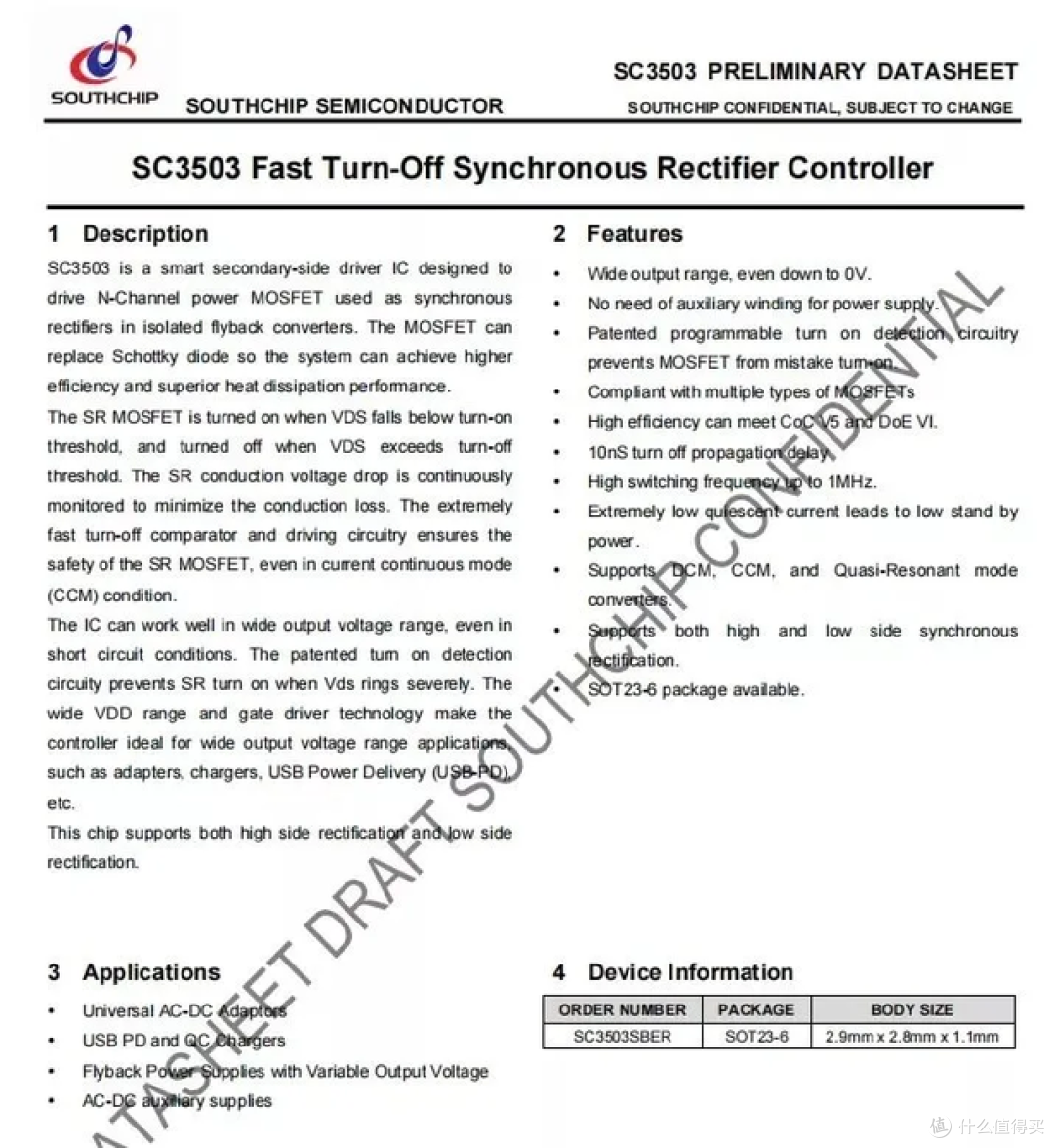

南芯科技SC3503资料信息如上。

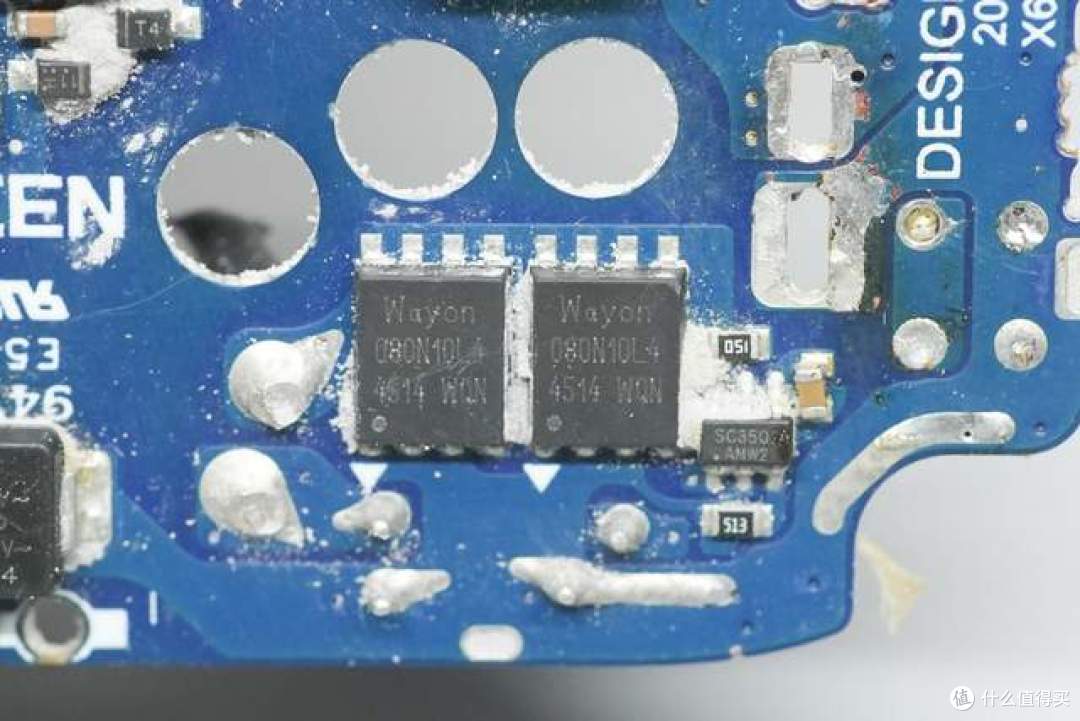

两颗同步整流管来自Wayon维安，型号为WMB080N10LG4，NMOS管，耐压100V，导阻7.8mΩ，采用PDFN5060封装。

降压输出电路解析

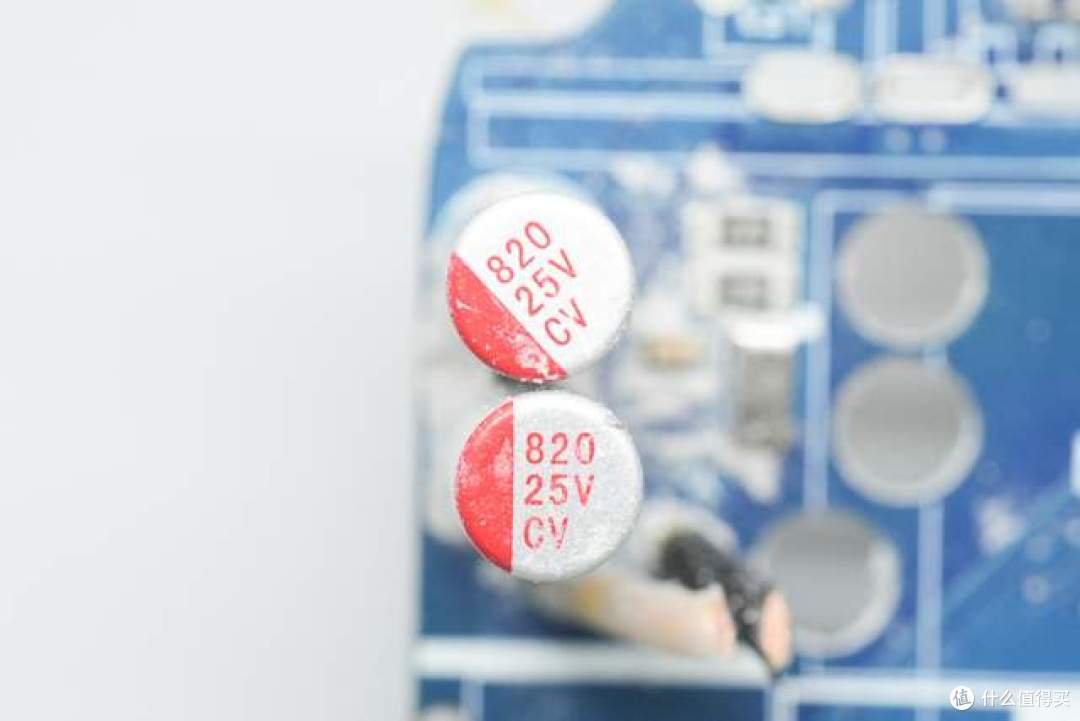

两颗滤波固态电容特写，规格均为25V 820μF，用于输出滤波。

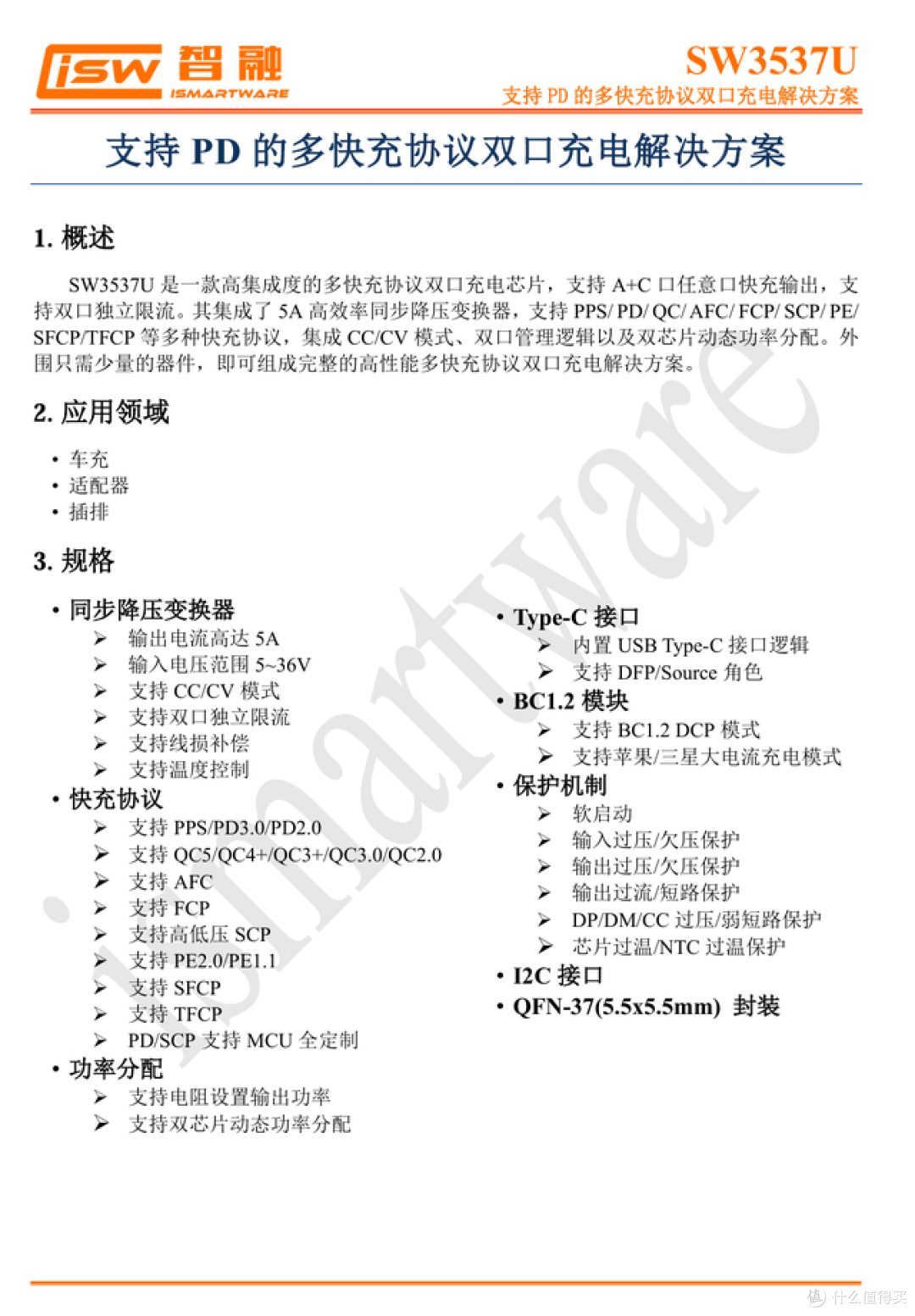

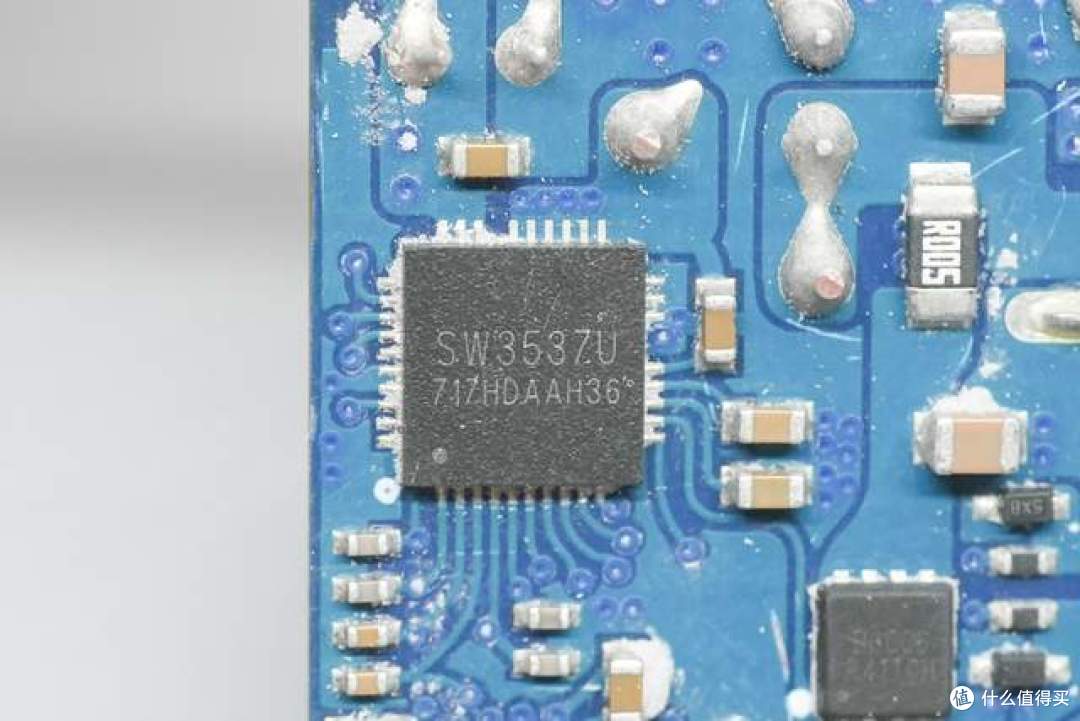

一颗降压协议芯片来自iSmartWare智融科技，型号为SW3537U，芯片内部集成5A高效率同步整流降压转换器。

相关阅读：功率动态分配、集成双MOS，智融SW3537U 65W双口快充方案评测

芯片支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议双口充电解决方案，广泛应用于车充、适配器及排插产品上。

得益于芯片的高集成度，SW3537U将传统降压方案中的协议芯片，同步降压控制器和降压MOS管全部集成在一个封装内部，大大简化了多口快充的电路设计，芯片支持A+C双口快充应用，具备完善的保护功能，采用QFN-37封装。

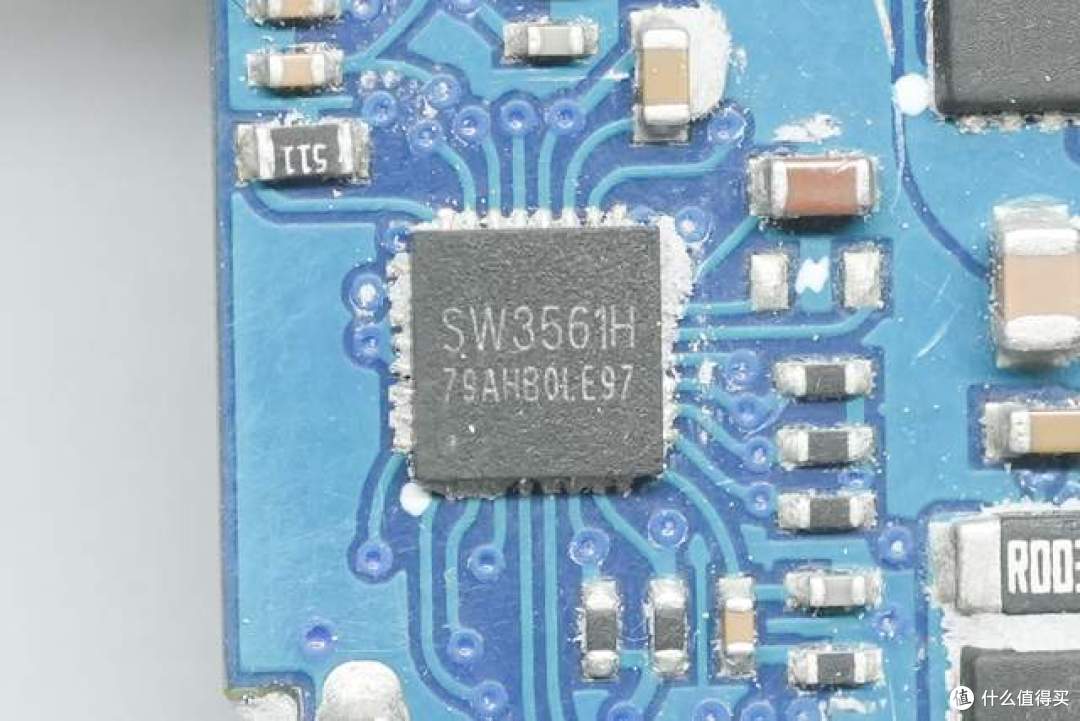

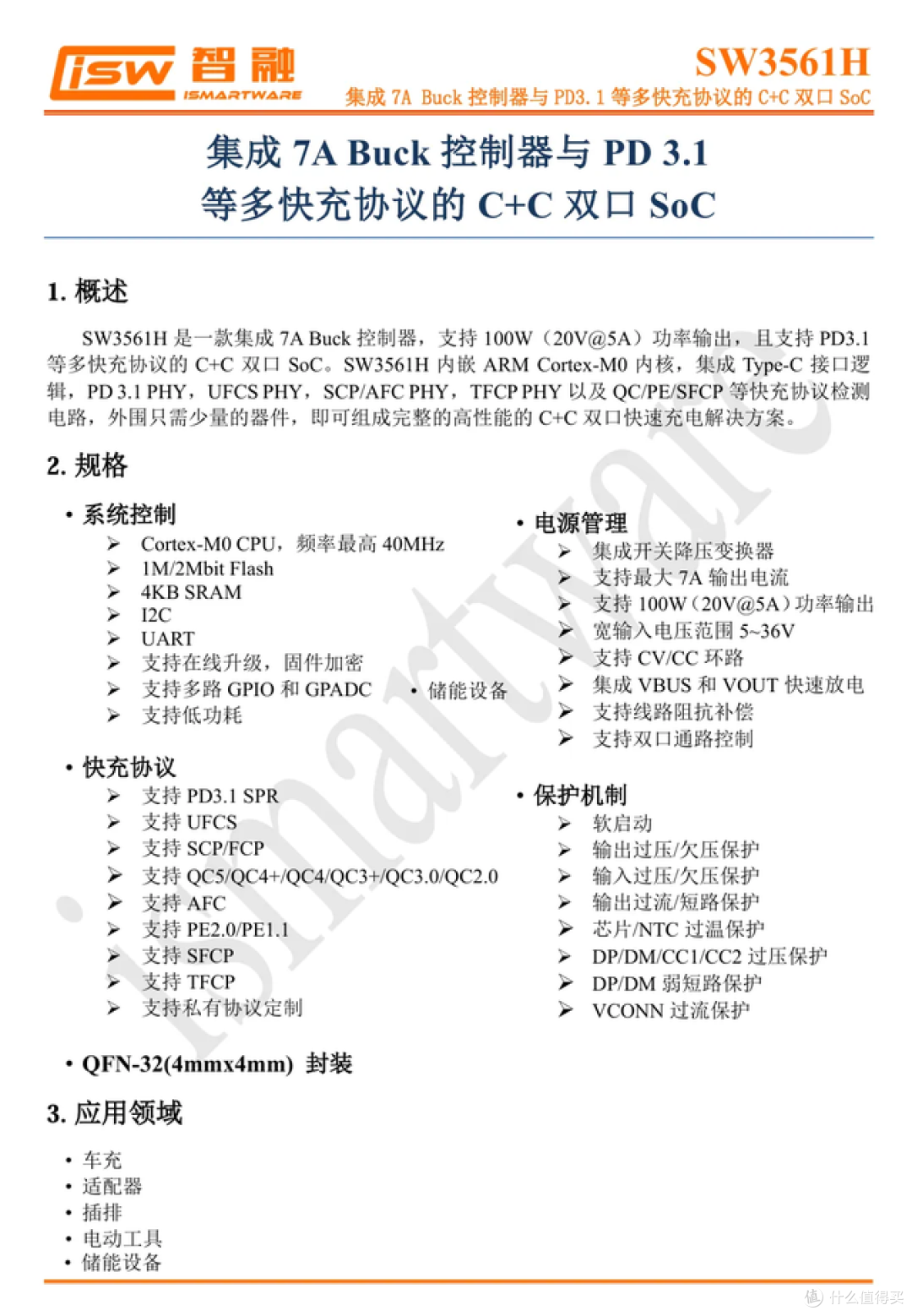

另一颗降压协议芯片为iSmartWare智融科技SW3561H，这是一颗支持双USB-C口输出的降压SoC芯片，芯片内部集成高效率同步降压控制器，支持20V5A功率输出，并支持USB PD3.1 SPR。

相关阅读：15款终端产品采用，智融科技SW3561应用案例盘点

芯片内部集成ARM Cortex-M0内核，集成Type-C逻辑，支持PD3.1/QC/SCP/UFCS融合快充等快充协议，支持快充协议定制。

智融SW3561H支持双USB-C口通路控制，支持线损补偿，搭配两颗同步降压开关管和对应接口的VBUS开关管即可实现双口降压输出。

芯片内置的降压转换器默认工作频率为180KHz，支持定制工作频率，支持100W功率输出，满足小体积设计。芯片集成过热保护，输入输出过压/欠压保护，输出过流保护以及数据引脚过压保护等完善的保护机制，采用QFN-32封装。

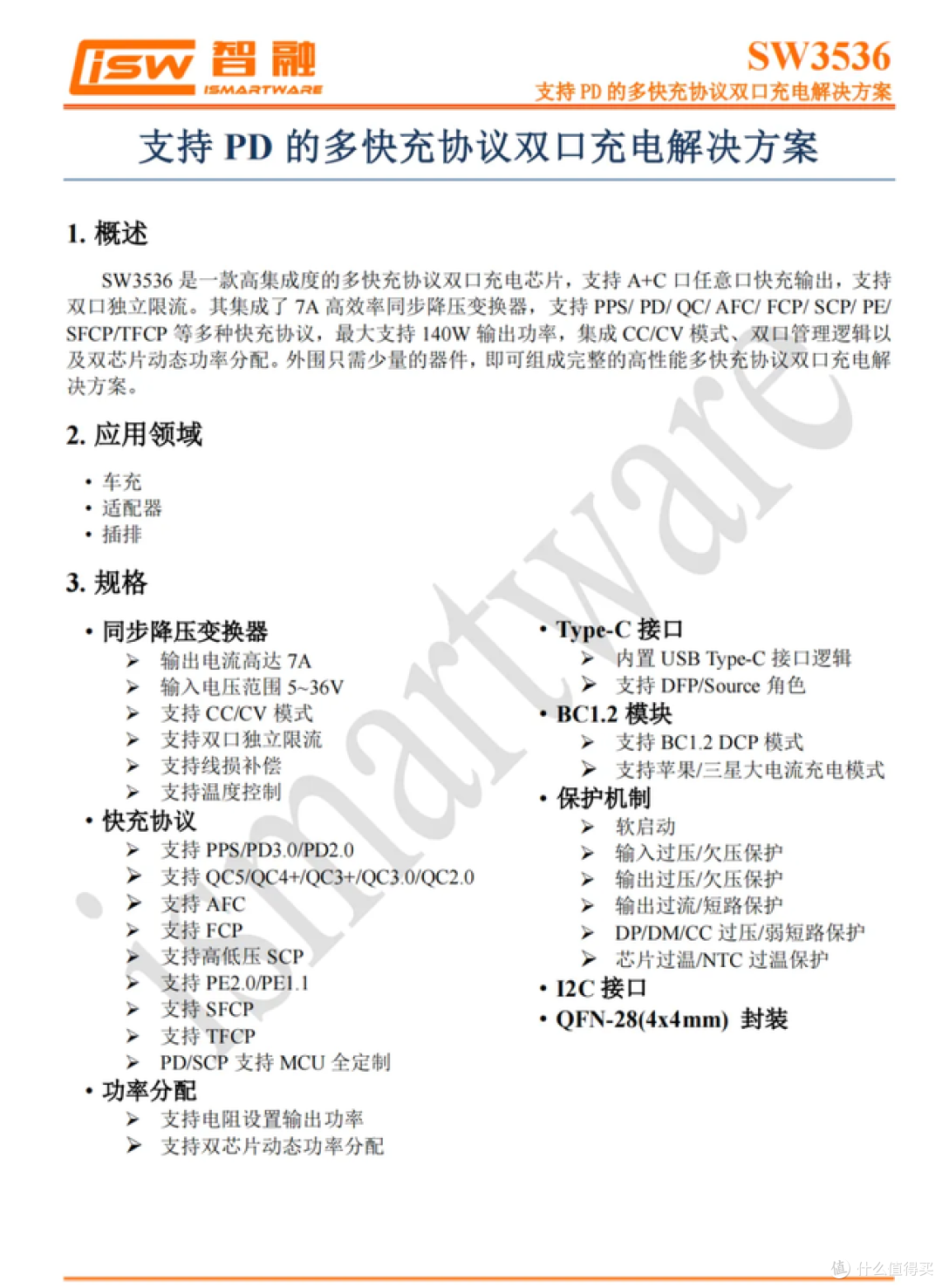

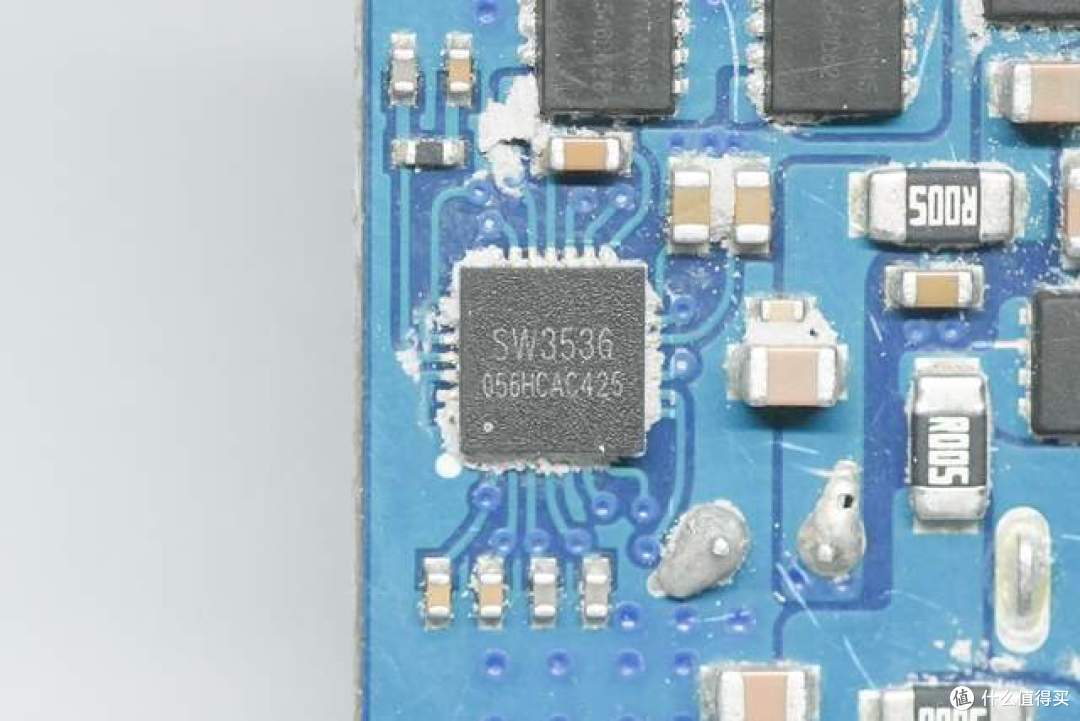

还有一颗降压协议芯片同样采用智融科技SW3536，这是一款高集成度的多快充协议双口充电芯片，支持USB-A+USB-C双口快充输出，支持双口独立限流。

相关阅读：智融 SW3536 落地 20 款快充，覆盖 65W 至 500W 全功率段

芯片内部集成了7A高效率同步降压变换器，支持
PPS/PD/QC/AFC/FCP/SCP/PE/SFCP/TFCP等多种快充协议，最大支持140W输出功率。

SW3536集成CC/CV模式，双口管理逻辑以及双芯片动态功率分配，外围元件精简，是一颗完整的高性能多快充协议双口充电解决方案。SW3536支持36V输入电压，满足12-24V输入车充应用，适用于快充适配器，插排以及车充应用。

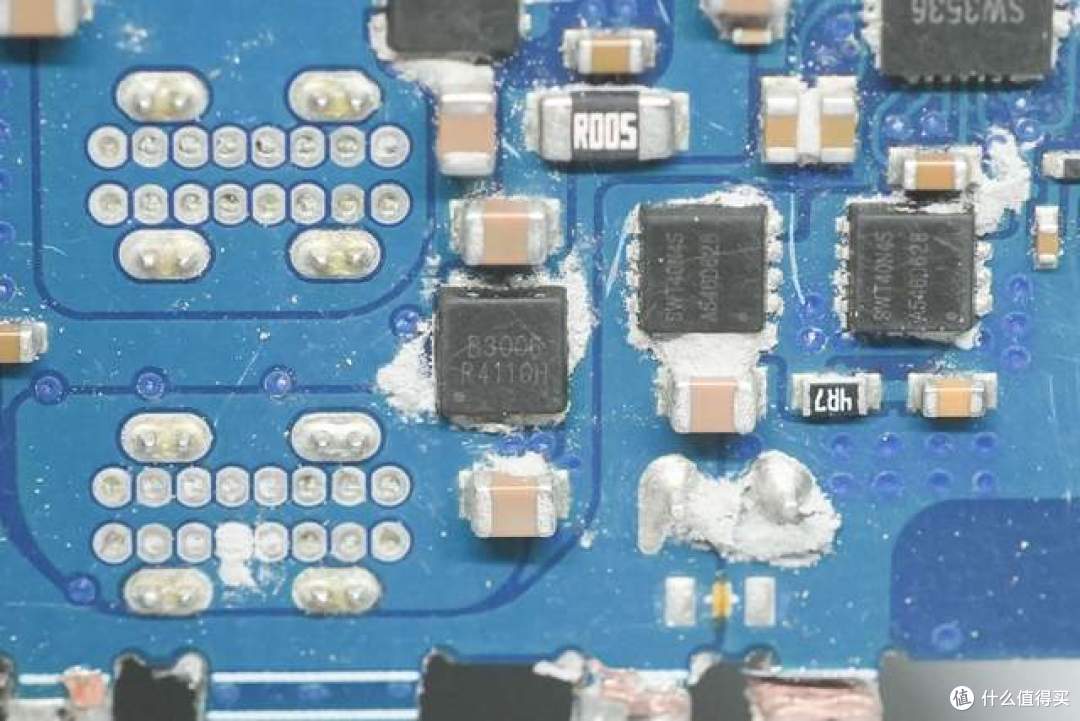

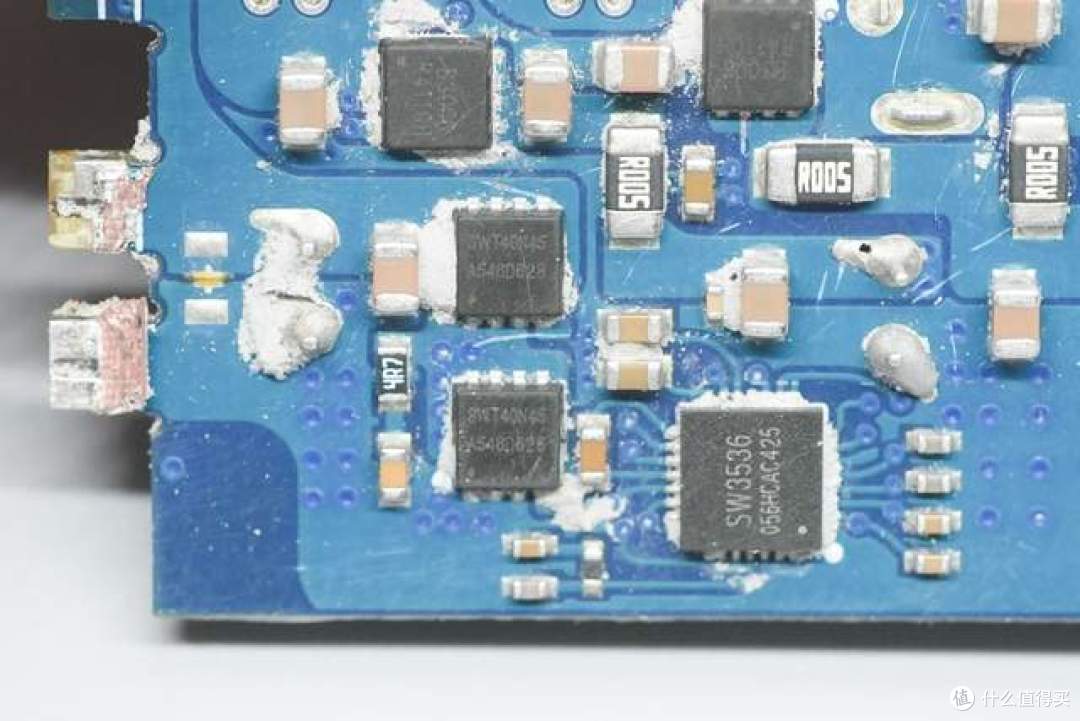

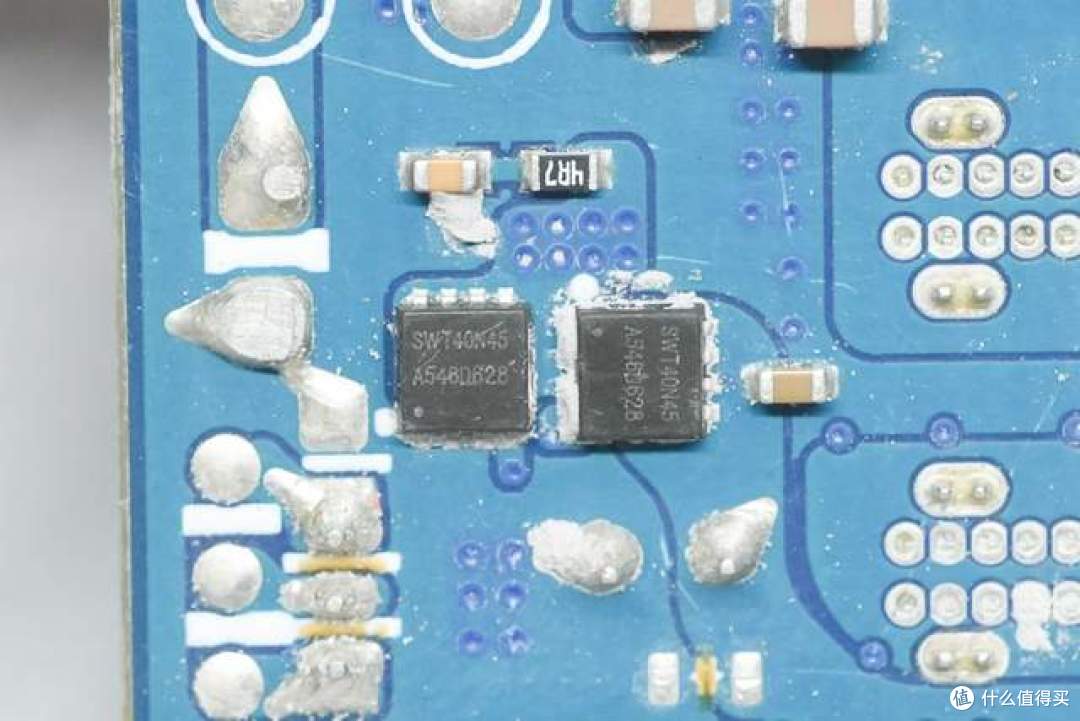

两颗同步降压开关管来自智融科技，丝印SWT40N45。

另外两颗同步降压开关管同样来自智融科技，丝印SWT40N45。

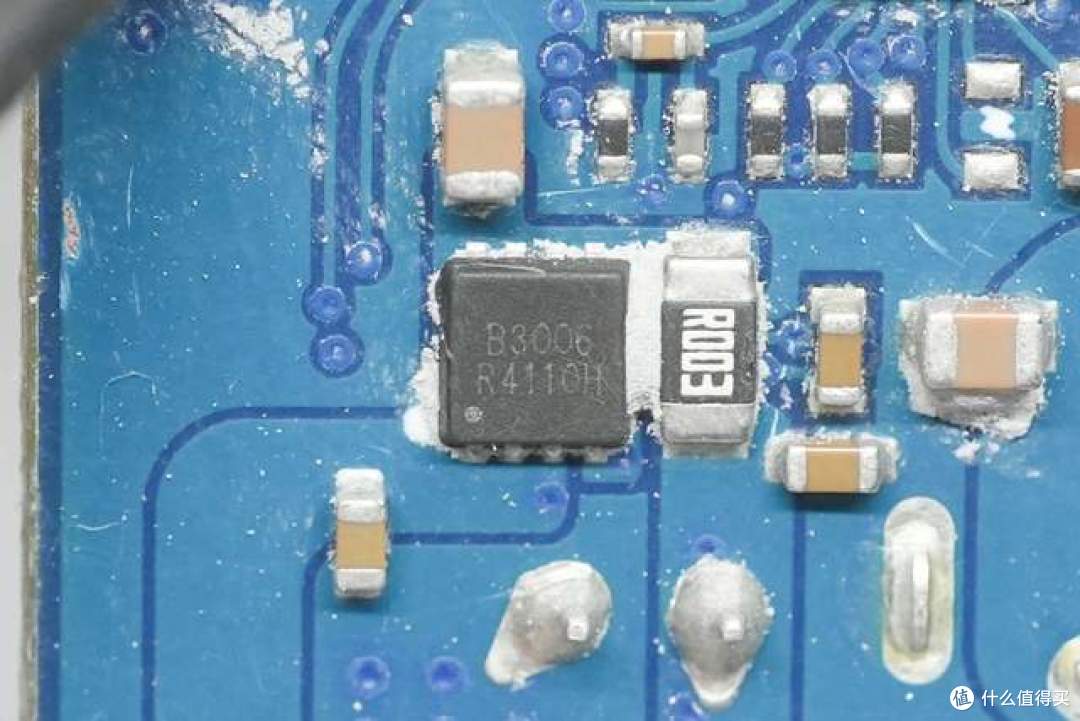

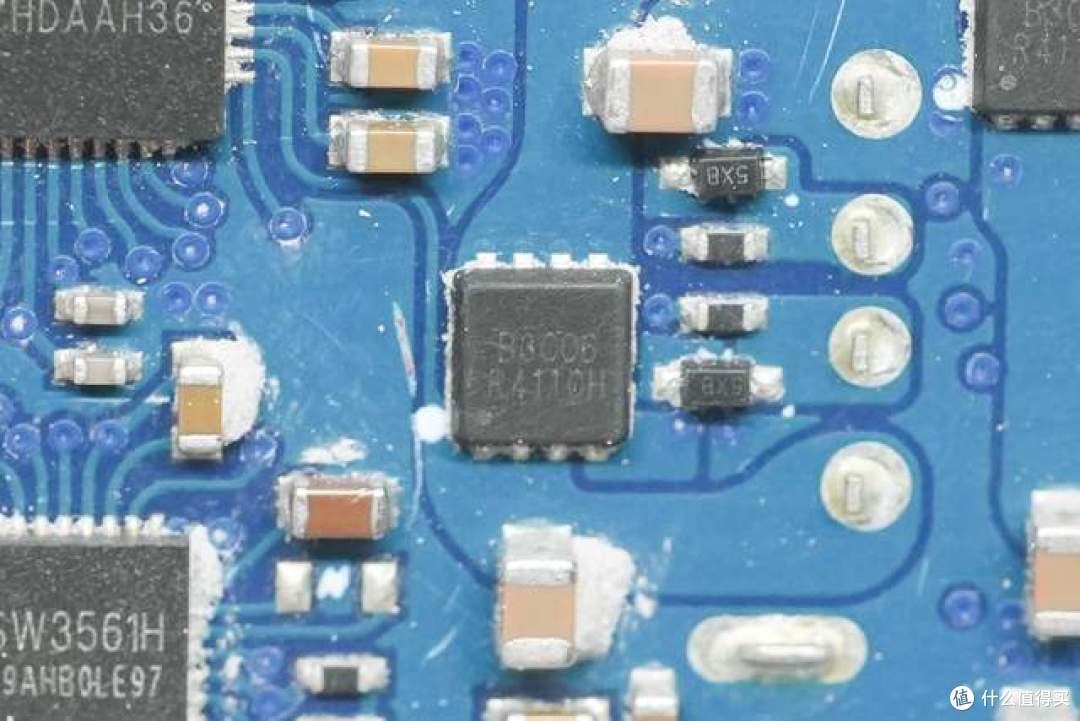

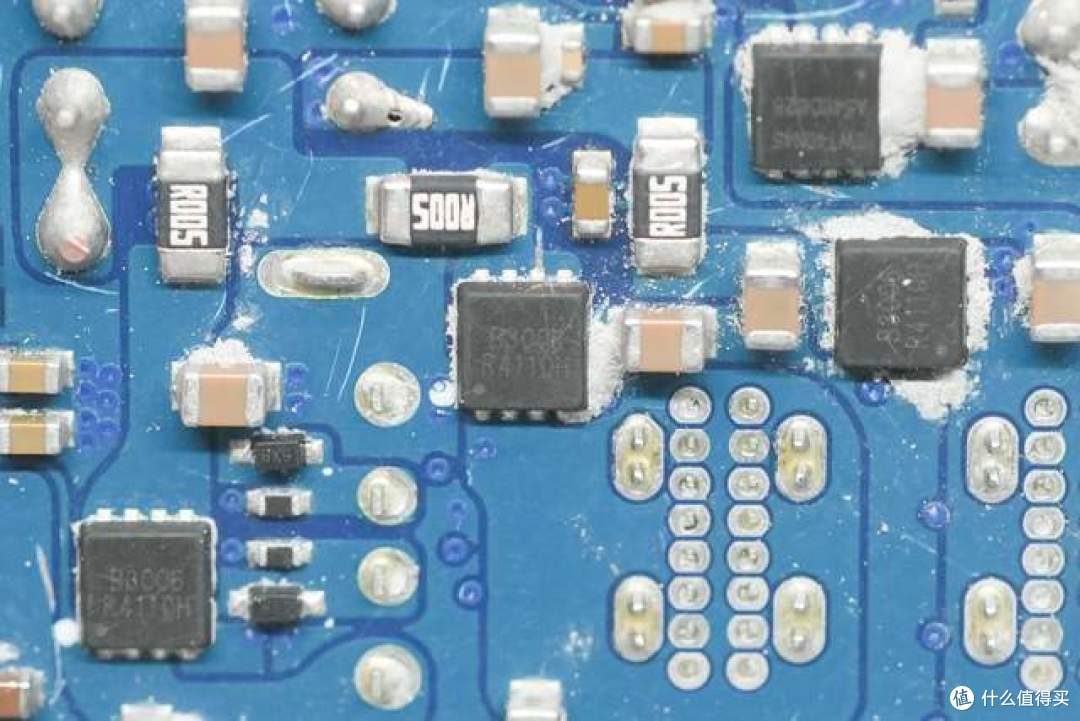

一颗VBUS管丝印B3006。

第二颗丝印B3006 VBUS管。

第三颗丝印B3006 VBUS管。

第四颗丝印B3006 VBUS管，分别对应四个输出接口。

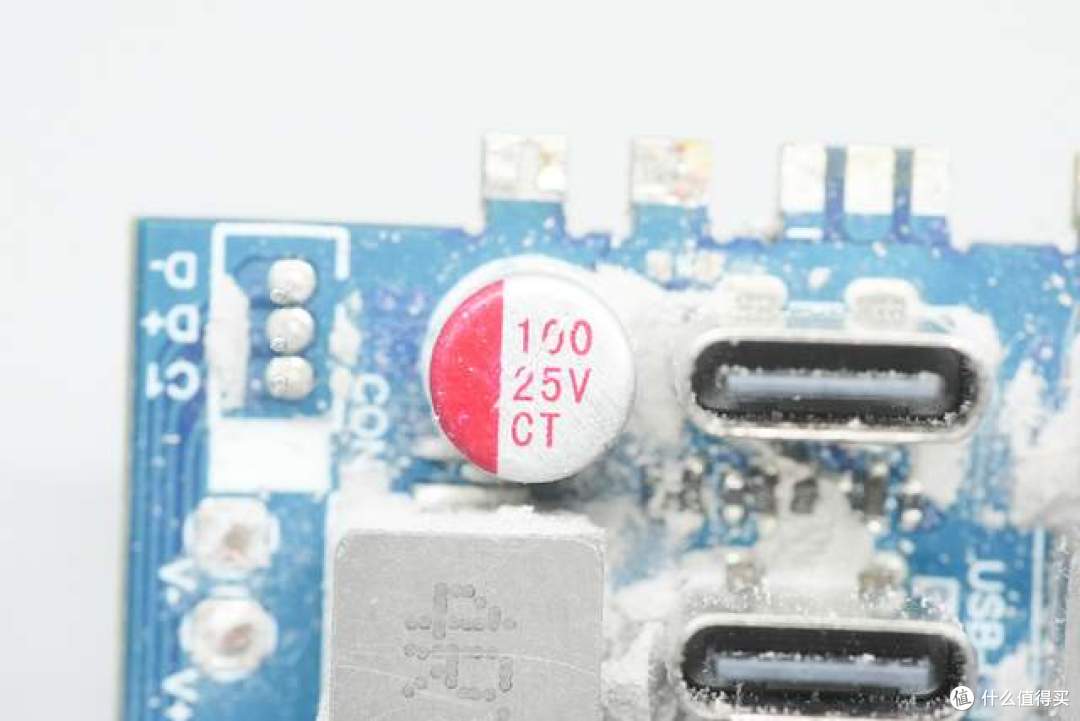

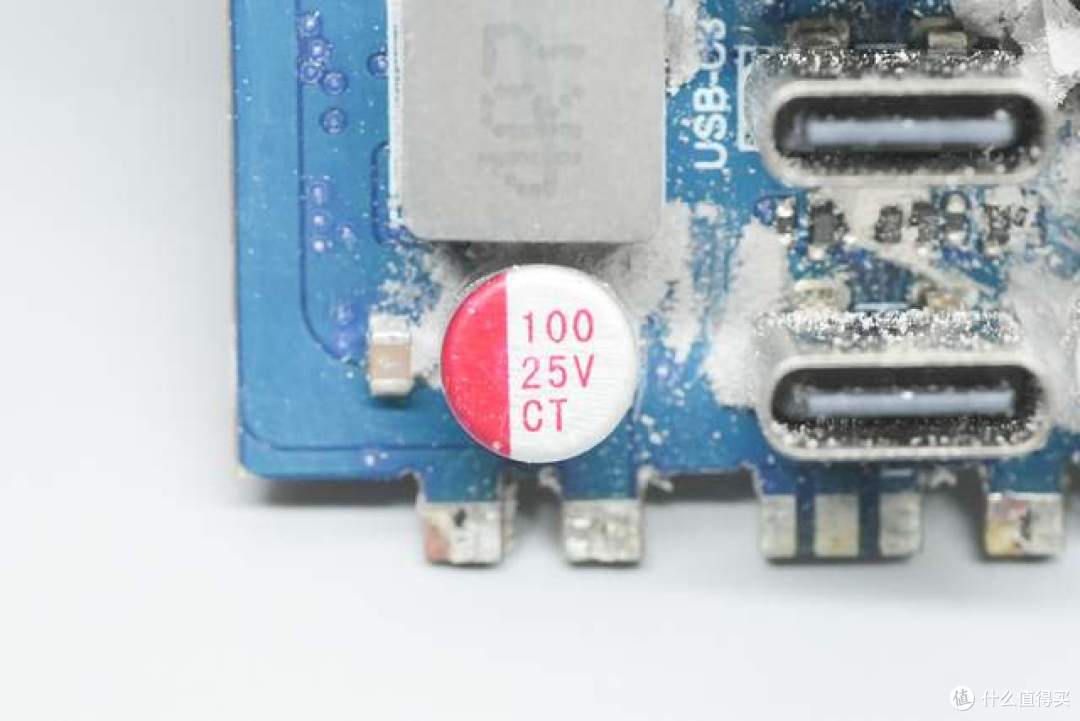

一颗25V 100μF固态滤波电容。

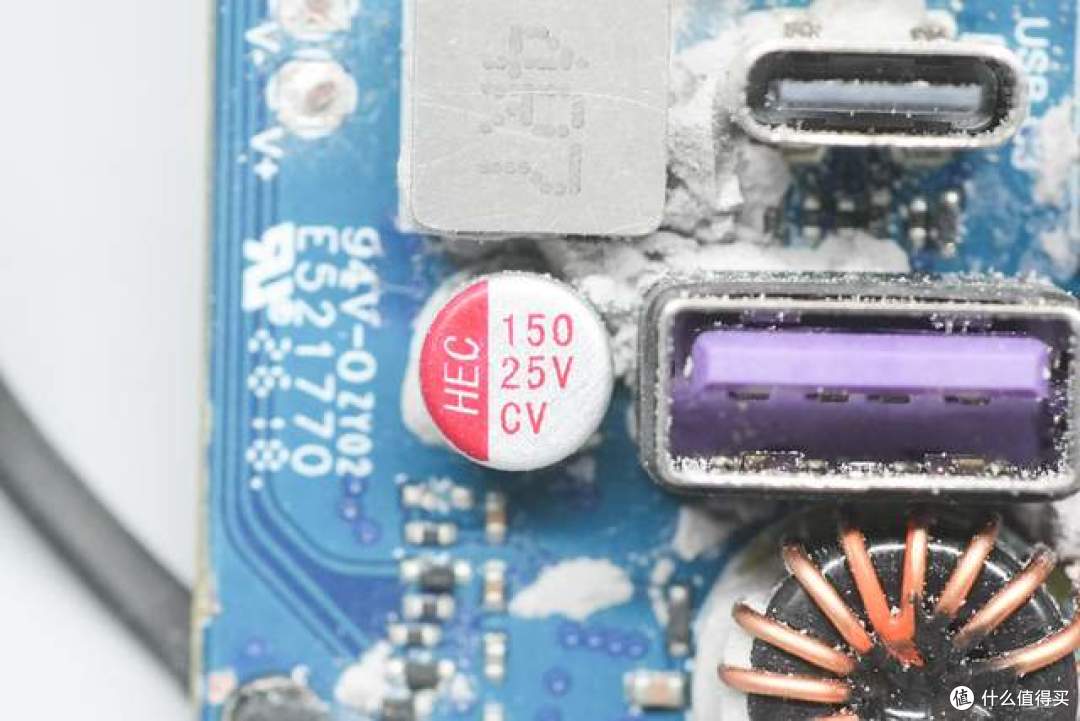

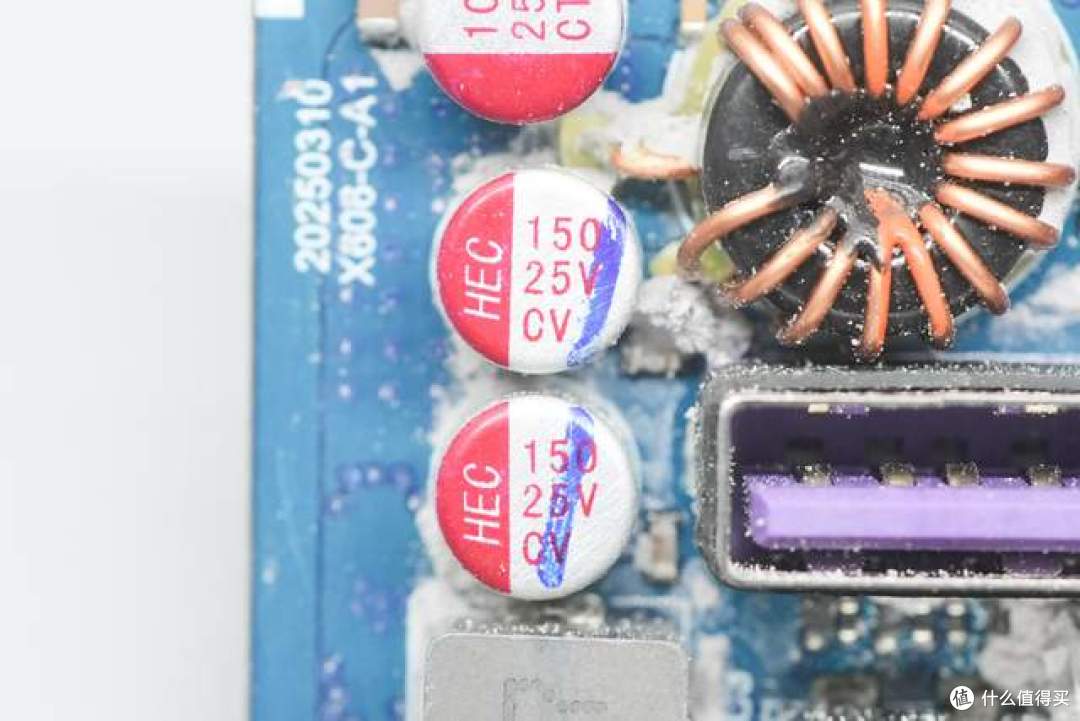

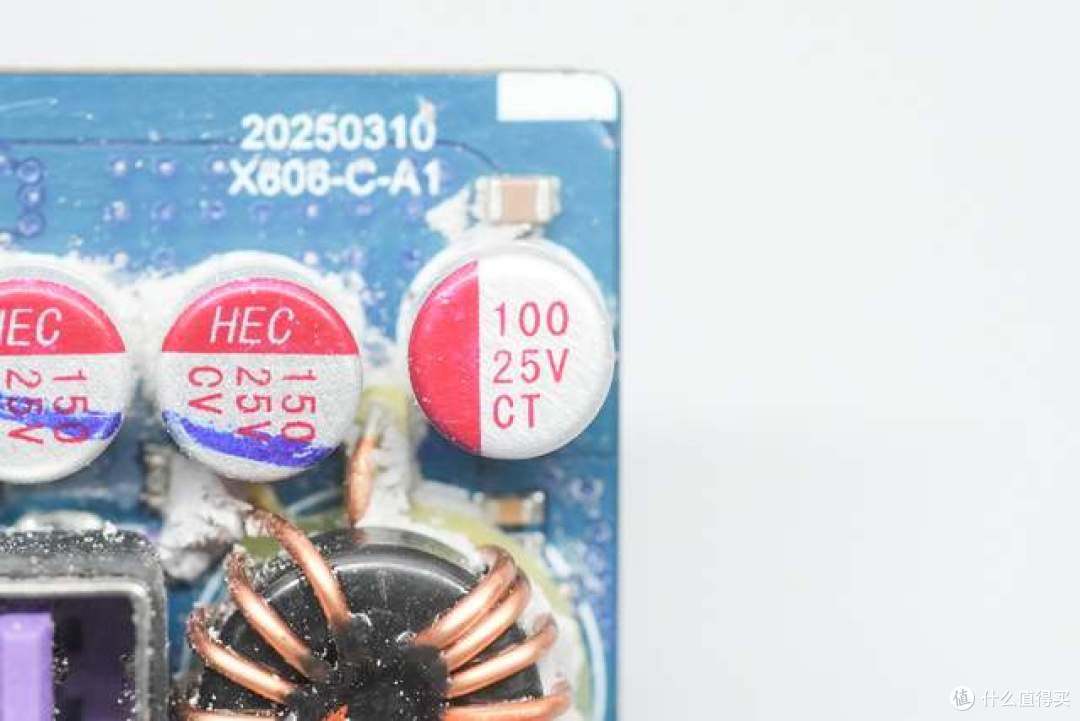

两颗HEC东阳光25V 150μF固态滤波电容。

一颗25V 100μF固态滤波电容。

一颗25V 100μF固态滤波电容。

另外一颗HEC东阳光25V 150μF固态滤波电容。

产品还内置一颗NTC热敏电阻，避免过热。

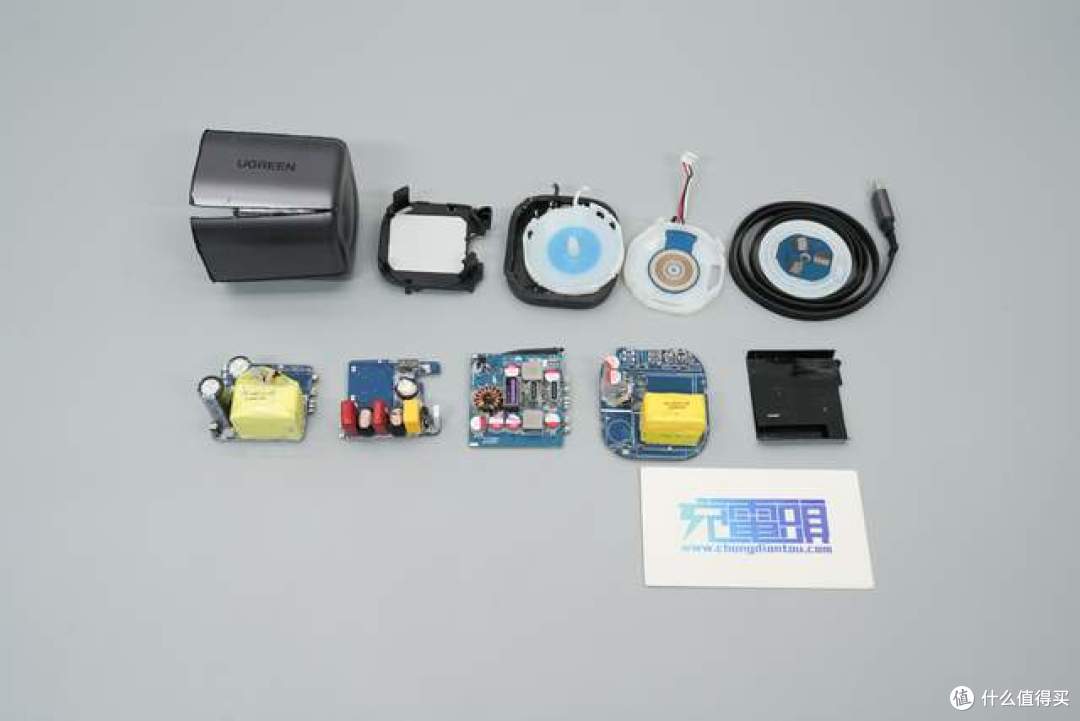

全部拆解完毕，来一张全家福。

充电头网总结

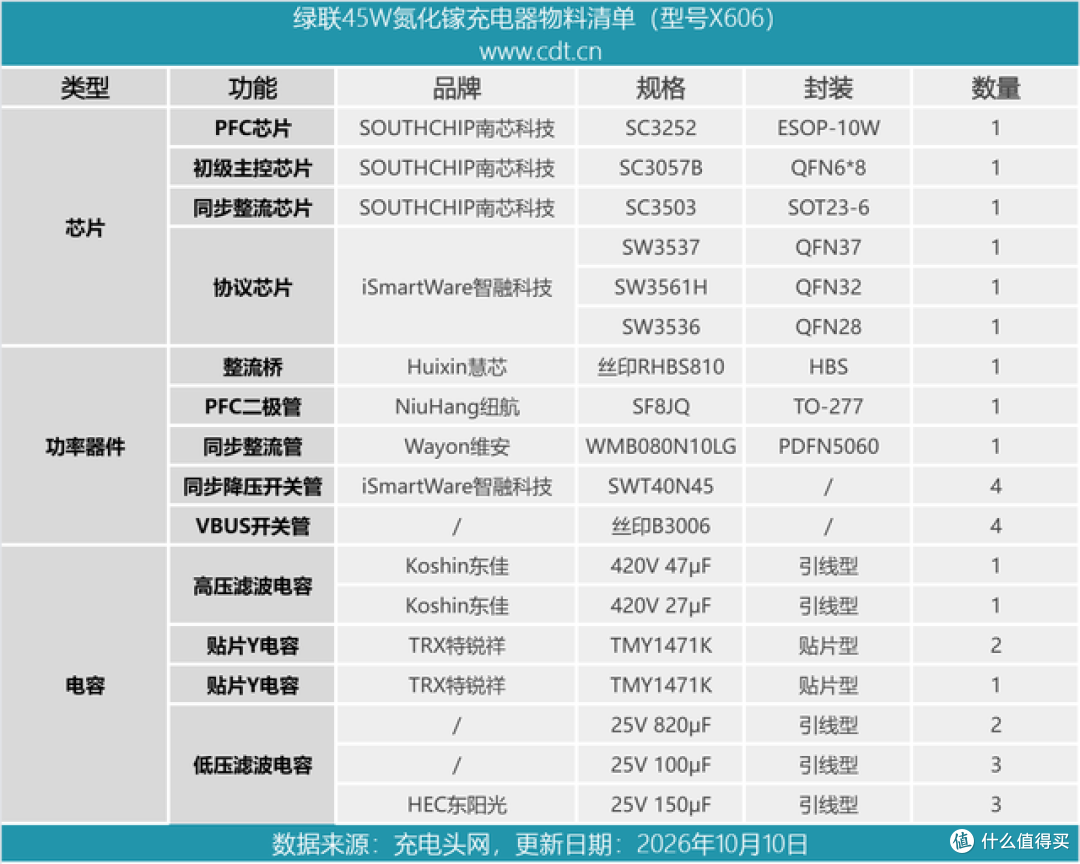

最后附上产品的物料清单，方便大家查阅。

外观方面，绿联100W自带线氮化镓充电器采用了家族式的深空灰配色，机身线条圆润。在接口配置上，USB-C自带线+2C1A的四口组合，兼容主流快充协议，能够轻松应对多设备的充电需求。

通过拆解可见，充电器内部设计紧凑。PCBA模块表面覆盖了大量导热灌封胶，有效提升产品散热性能和抗跌落性能，辅以智能温控，避免产品过热，日常使用更安心。

在元器件选型上，初级侧采用了南芯科技SC3252 PFC合封芯片以及SC3057B合封氮化镓芯片，集成度高，有效节省了占板面积。同步整流部分则选用南芯科技SC3503搭配维安同步整流管。

降压输出则采用了智融科技SW3537、SW3561H、SW3536三颗降压协议芯片，搭配智融科技自家降压MOS与丝印B3006 VBUS管，实现了多接口的降压输出与功率智能动态分配。

此外，产品内部的电容来自东佳、特锐祥、东阳光等品牌，配合上述元器件，最终实现最高100W的总输出。

整体来看，绿联这款产品是一款兼顾了便捷性与做工用料的百瓦快充产品，非常适合多设备用户选购。
