阿文菌爱捡垃圾 篇十六:组装一台高性能All in one NAS,i5处理器+z370主板,万兆+软路由+win10!
创作立场声明:我爱捡垃圾专栏是我最新开放的专栏,专栏内的产品都是我自费购买,希望大家能看得爽!文章点赞数超过300后,一周左右会更新一篇最新专栏内的文章,希望大家不喜勿喷,多交流点赞,我会带来更多有意思折腾的玩意儿!
前言
大家好,俺又来了!
最近已经新开一个专栏,专门分享一些我觉得低价而购入的设备,觉得有价值,就分享给大家。
这个专栏的名字,就叫:我爱捡垃圾,也和站内同类话题的文章相符,大家检索起来也方便!
至于我分享的商品,到底值不值这个价格,大家说了算!我只是分享!
专栏内的所有商品,都是我自费购买,折腾完了有可能再回血出掉,不存在任何商家合作,牟利现象,分享只是个人兴趣,大家多点赞、收藏,就是最我最大的支持!
特别说明:很多低价购入的商品,在购买后,都会出现无货情况,而无货很容易导致商家涨价,所以我现在的价格,不一定是您能购买的到的价格,大家就做个参考即可,如果遇到涨价,也是情理之中的事情!不要为此而感到沮丧,垃圾还有很多,矿渣每年都有,总有合适自己的!不要吊死在一棵树上!
老规矩,在开头之前,先放价格和购买链接,然后大家跟着我的文章,开始探索这篇捡垃圾之旅吧!
开始捡垃圾
1、在捡垃圾之前,先确定一个问题,您看这个文章的时候,懂不懂什么是NAS?如果不太懂,我建议简单了解下再继续观看,不然有些地方,不好理解!
建议不太懂何为NAS的朋友,先看看这篇文章,看完记得回来:
如果您已经是老鸟,或者懂NAS是何物,那么欢迎观看这篇文章,这篇文章并不适合大多数家庭,属于预算充足,且愿意折腾的朋友们尝试,本文其实也有丰富的组装经验和搭建方案分享,就算您用不上,也一定有所收获!
好了,话不多说,我们开始进入正题!
2、最近因为天气开始炎热了,我也没做好散热处理,导致我之前的ALL IN ONE设备,里面2块硬盘同时挂掉了!还好数据都有做备份,这也是我为什么分多台NAS使用的原因 ,现在急需一台散热效果不错,性能强劲的ALL IN ONE设备,我需要24小时开机这台设备。
这里说下,啥是ALL IN ONE?我的理解就是,将多台设备的功能,做到一台设备上,比如NAS存储功能、软路由、win10、各种服务,全部弄到一台设备中,一个设备搞定全部!
虽然不少朋友调侃,ALL IN ONE,ALL IN BOOM,但是根据我大半年的折腾,我非常有信心,拿下这个ALL IN ONE设备。
目前最新组网图如下:
3、这台设备已经稳定运行中:
安装了2个软路由,分别是爱快软路由(流控)、Openwrt软路由(插件),2个软路由共直通了3个网口。
安装了1个黑群晖系统,用来跑群晖的相册服务和PT下载,直通硬盘和1个网口。
安装了1个WIN10系统,用来跑百度云、相册程序、TMM刮削、R1音箱、迅雷等。
4、本次ALL IN ONE,与以往最大的不同是,我增加了2条NVME固态硬盘,并且加入了万兆网卡:
底层系统采用的UNRAID系统,这个系统非常好用,并且有校验盘,可以保障数据安全的同时,加快存储速度,目前内网下拷贝速度如下:
5、本次安装的UNRAID系统,真的非常好用,我之前分享过UNRAID的教程!
不过这次组装,也略有不同,设备和系统版本都有变化,我又学了一些新的小技巧,最终,我的UNRAID的阵列如下:
6、系统搭建的安装过程有些复杂,如果本文全加上,有可能篇幅会太长,所以本次文章只分享硬件的组装过程以及一些使用体验。
本次使用UNRAID系统搭建的全过程,后续都会分享给大家!只要本次文章,点赞数超300以上,我就会在一周左右分享给大家,如果大家热情不高,以后有空再码字!
接下来开始讲组装的硬件!本次的硬件配置,采用的I5-8400处理器,华擎Z370Mpro主板,16G+8G 共24G内存,M-ATX机箱,在NAS中,已经算非常强悍的一套设备!
7、首先是CPU选择,其实I5-8400、8500、8600、I5-9400、9500等,这些处理器,在做NAS使用体验上,差距非常非常小,哪个便宜就买哪个!我是1000元入手的I5-8400:
也许有人会问,不用祖传的I3-8100吗?主要是I3-8100是四核的,而I5-8400是六核,这次希望性能要更卓越一点,所以多花了400元,多为处理器增加了2个核心,希望更稳,一般无需万兆需求的朋友,也可以继续用i3-8100:
还有人会问,不用AMD吗?AMD不香吗?虽然PC下都说AMD YES!但是做NAS使用,AMD的集成显卡兼容性并不好,在没有石锤AMD能稳定转码加速的情况下,我是不会考虑加入AMD阵营做NAS的!
也不推荐新手们上AMD做NAS,完全不推荐的哈!
其实在CPU的选择上 ,我也推荐大家上I5-8600T,这些带T的处理器,至少能保障功耗上限值较低!
8、然后就是主板的选择,主板我真的挑了很久,我需要能上2条 M.2的NVME硬盘的主板。
而且我还需要2条 PCIE*16的插槽。最终锁定的目标是华擎的Z390M-Pro4,准备买全新的主板的,价格特价只要600-700的样子,还是很值的!
结果让我在闲鱼上淘到了更便宜的华擎Z370M pro4,只要400不到就入手了,我其实更推荐大家买新的Z390M:
如何查这些主板合不合适,需要去官方查主板的手册:
比如我查到的这个,2个PCIE*16,如果第一个是用了X16模式,那么第二个就只有X4模式了:
还有,就是一些M.2接口的主板,有的会出现掉速的情况,这个也要查清楚,还好,我这个主板都支持满速:
9、接下来选择内存条,现在内存条明显有降价趋势,闲鱼全是传家宝,我直接买全新的内存条,买了2个,一个16G,一个8G:
做NAS主要的低功耗,用不上超频,所以不需要特别好的内存条,这2个内存条,一个279入手,一个139入手,都是张大妈站内推送的:
10、然后选择机箱方面,我又犯难了,我花了一个通宵的时间去寻找合适的机箱!
因为这次使用的是24.5CM*24.5CM的M-ATX主板,还是比较大的主板,机箱只有大机箱的选择,如何找到体积比较小一点的机箱,就非常的困难了!
我筛选了一轮后找了这些机箱:
其实上面这些机箱也不错,但是由于夏天来了,首先就排除会闷罐的机箱,比如乔思伯U3,TT启航者F1,这2个机箱,虽然静音且好看,但是太封闭,不好散热!
最后,我找到了一个散热性能好,而且非常便宜的机箱,也是TT的,开拓者M3,129元入手,体积是目前看到最小的,且散热更强,价格更低的机箱,我也发过爆料,有没有一起上车的?
11、我已经选择了大机箱了,CPU散热器就可以选择更大的,顺便也买了一些12CM的散热风扇:
电源我用的是旧电源,电源大家买个200左右带80Plus就可以了,1U电源应该更省电。
12、终于凑齐了全套硬件,配置单也出炉了,全部物品价格汇总如下:
这套配置,推荐升级主板为全新Z390M-pro4,处理器推荐上I5-8600T,有钱人可以上I9-9900T!当然,如果您遇到更便宜的,就入便宜的,NAS不需要超频,反而更需要节能!
13、除了上面这套配置以外,我还用了2块2.5寸的4T机械硬盘,2个NVME 1T固态硬盘,1个10T机械硬盘,1个USB2.0的U盘,1张万兆网卡,1张pcie*1转4网卡,这些东西是因人来配置!
下面就不放链接,只放截图了!大家按需选择,直接参考截图的标题搜索就行,特别值得一提的是,万兆网卡建议加一个4CM小风扇散热。
然后,PCIE转4网口,我是需要PCIE*1接口的,到时候给显卡留给位置,如果跟我一样需要的,可以按照我下面截图的选购,否则建议换I350T4网卡:
14、因为有万兆网卡,为了更方便使用,我用了威联通的QSW-308S万兆交换机:
这款交换机带8个千兆网口和3个万兆网口,刚刚好够我使用了:
以上就是我这套的全部配置了,简直详细到姥姥家了,如果对您有用,记得为文章点赞、收藏一下下哈!
外观展示
1、开始装机,这就是全部的物品了:
2、首先来看主板,华擎Z370M Pro4:
3、这个主板,有2个M.2满速接口,我需要插2个NVME硬盘,蛮好。
而且这个主板,也有2条PCIE*16接口,扩展性很强:
4、SATA接口方面有6个SATA,我目前不需要这台ALL IN ONE盘位很多,够用就可以了:
5、主板采用的8pin供电,大家记得选择支持CPU 8pin供电的电源:
6、主板的IO接口如下,卖家忘记给我发挡板了,目前装机暂时没有挡板,后续挡板补发了,我再安装挡板:
7、处理器是I5-8400,可以看到收的这一枚成色很好:
8、内存条,一开始是上的这个单条16G DDR4内存,后来发现不够用,又加了一个8G,24G足够了:
9、安装CPU的样子:
10、安装M.2 NVME固态的样子:
11、接下来准备安装CPU散热器,这个散热器可真大,还需要自己组装:
12、散热器支持5个铜管散热,散热效果卓越,夏天到了,一定要做好散热处理:
13、安装散热器的样子,第一次在NAS里面用这么霸气的CPU散热器,一切就为了温度更低:
14、电源,使用的是旧的闲置的电源,足够用了,还有个80PLUS的标标,虽然没有1U电源省电,但是胜在稳定:
15、拿出机箱,这次直接选择的白色机箱,感觉白色很好看啊:
机箱比我想象中的还要小巧一点,不过板材很薄,好在孔很多,而且有防尘垫,129元包邮的价格入手,还要什么自行车呢:
16、机箱的开关在顶部,还有USB2.0和USB3.0接口,我是做NAS使用,这些接口我都没用上:
17、先安装电源在指定位置,虽然这个机箱只支持2个3.5寸硬盘,但是我觉得改造后,上个4~6个3.5寸硬盘,一点问题都没:
18、安装主板到机箱内部,可以看到CPU散热器的高度刚刚好,由于整个机箱的散热风扇都是很大的12CM风扇,机箱的噪音也非常的小,一点不觉得吵,但是也是有细微声音的:
19、机箱背后有2个2.5寸的硬盘位置,左下角还有2个3.5寸的硬盘位,这个2.5寸硬盘位适合放固态,我的15MM厚的2.5寸机械硬盘,不适合放这个后面:
20、老规矩,先测试一下机器能不能点亮,前文也说过,卖家挡板忘记发了,所以我接下来的图片都没主板挡板,大家别介意:
21、成功点亮了,华擎的BIOS还是很熟悉了,我建议做NAS使用华擎主板,在BIOS里面可以把所有支持节能的开关都打开,实测这一个动作直接降了10瓦功耗:

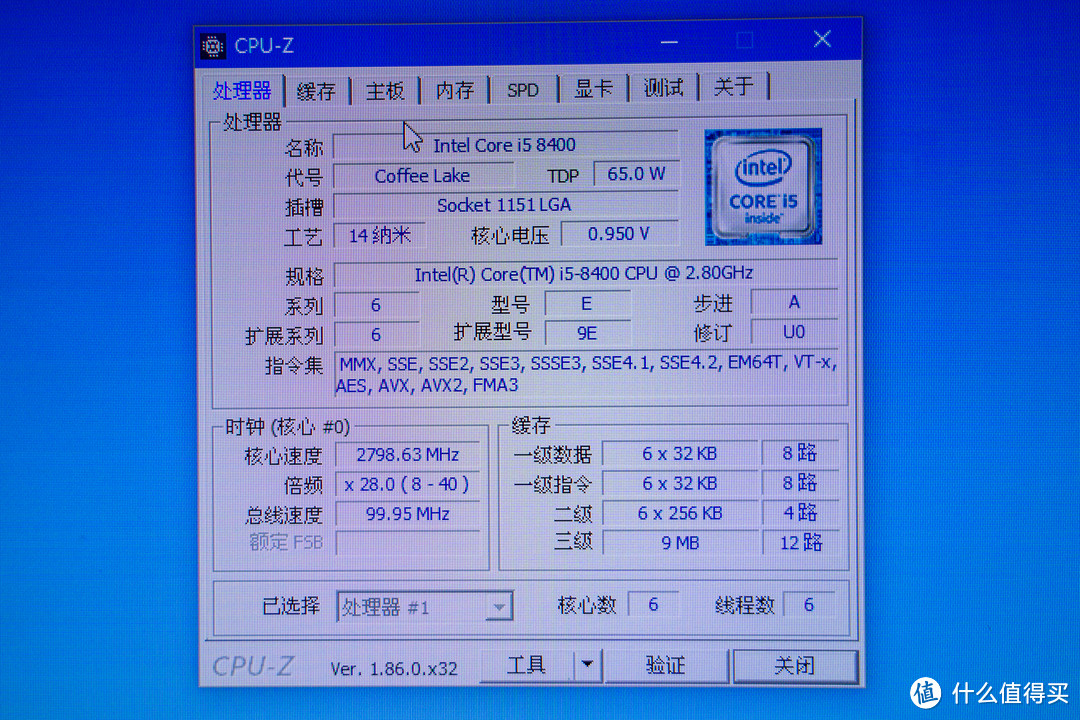

22、用PE,进CPUZ-Z看了一下,i5-8400 的TDP是 65w,也就是上限值65W,虽然这个是65W,还是和i3-8100一样,只是上限值高达65W,实际体验下,在低负载下,就20W左右:
23、PE下的CPU跑分,一些参考价值,我连WIN10都懒得安装了,所以没进鲁大师跑分:
24、对比一下我之前组装的14盘位的NAS机箱,之前的机箱是分形工艺的R5中塔机箱:
可以看到开拓者M3,确实小很多:
25、这个角度再对比一下,我感觉这次选择的M3机箱还是不错的:
26、分形工艺R5的机箱,当初可是550元购买的,详细情况可以看这个文章:
27、最后,对比一下蜗牛星际C款机箱,我感觉这样对比,可以明显感觉到开拓者M3的体积并不会很大,而且散热性能是绝对碾压蜗牛星际C款的,夏天到了,为了更好的散热,换个M-ATX机箱,真的很有必要:
28、机箱前面板,我拿去自己喷漆了,正在晾干,然后就用主板接硬盘,跑一些系统试试:
29、在ESXI、PVE、UNRAID下纠结了半天,还是觉得上比较熟悉且好用的UNRAID系统,成功安装UNRAID系统:
UNRAID系统,在百度,或者本站搜索,可以看到一堆,我写了好多文章,网上也有很多教程,大家多看看,肯定可以上手,一旦上手,就非常喜欢它了:
30、给机箱安装了3个12CM风扇,前面的风扇尽量放下一点,可以吹到3.5寸硬盘:
31、最终,安装了主板和硬盘的效果:
我还在万兆网卡上安装了一个4CM的小风扇,现在机箱里面好多风扇,散热非常非常的好:
31、我的2.5寸的4T机械硬盘,是有15mm厚的,这种很厚的硬盘,我是用的立人的支架配合无痕胶,直接贴在前面,散热效果真的太好了:
这也是我为什么说,这个机箱可以改成4~6个3.5寸盘位,只要支架够多,直接放前置空间即可:
32、PCIE转4网口的卡我购买了两张,一张是X4 一张是X1,由于主板X4,我准备以后有机会上显卡用,所以我需要X1的这个网卡,特价才119元包邮,实测很好用,可以分开直通不同的虚拟机,还是很值的:
33、我测试了一下,将两个网卡都安装到机箱里面:
34、看了下机箱接口,真的霸气,10个网口,其中还有1个万兆网口:
不过我非常不建议NAS做交换数据,交换数据还是给交换机来做,是最合适的!
35、前面板我喷漆结束,只把前面噴了一个浅绿色,我觉得更有个性,我喜欢打造独一无二的NAS机箱:
36、然后注入灵魂,贴上矿渣论坛的贴纸,格调很高:
37、在UNRAID初始化完成,虚拟机的软路由和WIN10的都安装好了后,我开始直通群晖,这里我放了一个10T硬盘,这个硬盘闲置大半年了,终于可以用上了:
38、全部弄好后,我的网口接口是下面这个情况:
39、也许有人看的有点懵,咋插了这么多网线,详细接口如下:
40、最后,加上我孩子帖了贴纸的侧板,整个机箱打造完成!
使用体验
1、UNRAID搭建的全过程过于复杂,我虽然都有做笔记,但是码字成文章,还需要很多时间。搭建的方式,等下篇文章再分享给大家,这里就简单说下使用的体验!
希望大家,多点赞、点收藏、只要文章点赞数超过300以上,文章会尽快出炉的,下篇绝对干货!
UNRAID使用的6.8.1 的和谐版,搭配了万兆网卡以及PECI转4网口:
2、UNRAID 基础教程,强烈建议所有想了解UNRAID的朋友观看,一定要看看看看看!
3、在软路由安装后,网速测试也是满速稳稳跑满:
虽然我外网只有200M,但是我内网已经步入万兆网络了!
4、为什么我要安装两个软路由?其中爱快软路由是用来拨号、限速流控、以及端口转发,而另外的openwrt软路由就用来跑一些插件,如果您对下图这个数值看得懂的话,那么应该能理解我说的:
5、虚拟机下的win10,跑一些x86应用,比我之前购买的119块钱的板子强太多太多了:
后续准备再买一张独立显卡,搭配一个固态硬盘,直通给另外一个win10,那么这台设备就可以当HTPC使用了,甚至可以玩大型游戏:
6、虚拟机下的黑群晖系统,直通了硬盘和网卡后,和实体群晖没有什么区别,很稳,用来使用群晖优秀的相册程序,挂挂pt,跑一些好用的服务,也是美滋滋的:
7、功耗测试下,在BIOS里,打开了全部的节能选项,比如C3 C5 C7这些,都打开后,功耗降低至少10瓦:
在I5-8400 带2个2.5寸硬盘,+2个 NVME固态硬盘的情况下,功耗只有27.4W:
(这些功耗测试的时候,没有安装PCIE网卡,而且是低负载下测试的,仅供参考!实测还是比i3-8100功耗略高一点点的样子。)
8、UNRAID的系统,最亮眼的地方,是支持硬盘休眠,而且可以单个硬盘单独休眠,这就很方便了:
下面灰色点点就代表进入了休眠了:
9、休眠后功耗只有25w,还是用的ATX大电源,如果是1U电源,功耗还可以更低:
10、在温度表现上,这台设备也是很给力,这么多散热风扇降温不是盖的,曾经温度40-50°,现在只有30°:
选择这种机箱,散热性能真的好太多了,而且使用的大风扇,噪音也很小很小:
11、千兆环境下,拷贝速度跑满,没有任何问题:
12、万兆环境下,前文也有分享,跑个860MB/s,完全没有问题:
13、一切稳妥后,上柜子,简直完美:
这个机箱,如果再长一点,就不好塞到我这个短机柜里了,目前机柜里的设备温度和噪音都控制得很好!
14、最后,回答一下前几篇文章都有人问的一个问题,我到底有多少台NAS?
其实我的NAS一直都分为三个类型在使用:
1、24小时开机的NAS,需要承担软路由和一些基础服务,比如我的导航页、博客这些。
2、按需开机的影音娱乐NAS,比如我使用的I3-8100组装的各种NAS,这些NAS主要是pt下载电影,以及远程播放视频使用,这种NAS我换了N个了,一直在寻找更合适的方案。
3、工作需要的NAS,多盘位,大存储,我的威联通TVS-951N和分形工艺R5,就属于这一类!也是按需开机,而且传输速度很快,内网上使用,直接可以在线处理NAS的素材 。
这次我更换了I5-8400这颗强悍的处理器,就是将上面第一类和第二类的NAS合并成一台了!
而且我加入了2个4T硬盘和万兆网卡,也是为了这台AIO设备能当一些临时工作的任务,等工作处理完,再找时间拷贝到大容量存储的NAS上。
我相信,我完全可以维护好这台设备的,现在大家再看看这个图,就搭配上面机柜的图片,就明白我的网络布局了!希望这篇文章能给您带来帮助咯!
总结
又到了总结的时候了!
到此,这台NAS,使用起来都很完美!是真的很完美,我前文也说了,我非常有信心,能搞定这台ALL IN ONE设备!
这台NAS还可以挂载其它NAS,进行硬件转码加速的功能。
而虚拟的黑群晖系统,PT下载,相册,这些都很稳定!后续我还打算安装一个独立显卡,直接输出给win10屏幕,做HTPC,也可以直接打游戏了!等以后再折腾,显卡还没想好入哪款,也欢迎大家推荐。
下面这些是我安装的一些插件信息:
看到我的UNRAID界面,就知道,我现在这个工程不是一两句就能教给大家的,后续我也只打算用一篇文章来讲解这个UNRAID的安装全过程。
所以,下一篇关于UNRAID的文章,有可能会巨复杂,巨长,如果对这个感兴趣的朋友,千万记得为这篇文章,点赞、点收藏、以及关注我一下下,如果还能打赏就更好了!
ALL IN ONE,如果在维护的时候,重启了宿主机,就有可能导致家里全部断网,我也是经历过多次这种情况。所以,切记切记,一定要准备好一个备用的设备,只要玩懂了UNRAID,就会觉得UNRAID是最得心应手的!
虽然有人喜欢用PVE或者ESXI,但不知道为什么,我还是更喜欢UNRAID,我能感受到这个系统的便捷!
特别提醒,如果您的配置不是很高,安装UNRAID,有可能会导致CPU占用过高的情况,我之前也分享了一篇这样的文章,不过目前我在如此高性能的处理器下使用UNRAID,还是没问题的:
好了,本篇文章,只是组建这台ALL IN ONE设备的硬件篇,后续软件篇,我们再见了!
非常感谢您能看到这里, 购买配件,折腾,安装,码字,消耗了我空余的大量时间,一般我都是晚上等家人孩子睡着后,才开始折腾和写文!
写这篇文章,又写到转钟了。
我的坚持写文,分享经验,只希望能收获大家更多的点赞、收藏而已,希望能看到文章结尾的您,多多支持一下俺!非常非常感谢!
只要本文点赞数超过300,下篇将更新超强的干货! 期待,期待,期待一下下!
学人捡垃圾
校验提示文案
[已注销]
校验提示文案
太一Thaiyee
校验提示文案
xaolat
校验提示文案
吉米沃德森
校验提示文案
取名困难君
校验提示文案
棠溪2022
校验提示文案
没有如果丶
校验提示文案
值友2740956336
校验提示文案
一天天的大马甲
校验提示文案
铬儿
校验提示文案
阳光的少昊
1. ASROCK z390m,1t,4t,12t再加一个12t校验盘,RC100-120G两条,24g内存,DCATX 300W电源(这个有点贵,不过真得是安静),M2机箱黑,盒装i5 9400,3风扇,CPU风扇G3(后来发现盒装9400自带一个风扇 );
2. 12t校验盘,足足花了1天才完成校验生成;
3. appdata,domains和system目录设置为cache only,尽量减少机械盘的读写操作;
4. TT的M3机箱,下面的两个硬盘位设计有缺陷————太挤了,1t和4t盘放进去没问题,但是WD的12t明显比一般硬盘厚,盘位不装固定螺丝可以正好塞进去,但是散热————比在外面高5°。最后把两个1t和4t塞到盘位里面,两个12t叠在上面,现在7月,工作温度基本上在33°;
5. 功耗比较满意,待机基本上28w,30w不到的样子,平时使用30多一点(包括开一个win10 vm)。4个盘全开功耗40w多,但是其实1t和4t的不太用,可以spin down。功耗最大的时候是刚开始生成校验盘校验的时候,接近60w左右;
6. 结合功耗,一天用电0.6~0.7度,这里白天0.6元/千瓦时,晚上0.3元/千瓦时,算下来一个月11块钱(如果我没算错的话 ),平时如果不用可以定时开关,这样应该能更省
