捡垃圾之Vrgate 2k屏幕vr虚拟现实头显简单拆解

来看看今天的捡垃圾拆解的一个vr头显

外包装又脏又旧

包装上很简单，没啥内容，这家公司好像已经倒闭了？

打开当然不是第一次打开

这个应该是带头上的绑带



主角的背面，其实已经拆开过了～四个角用东西把塞塞挑出来就看到螺丝了，

东西是挺新，贴膜都在

适合不同近视的人，可以把屏幕调节远近

把屏幕调远

拆开，左右不知道是为了什么东西准备的孔洞，这边手机直接放上去应该也可以当vr眼镜用



6寸的2k屏幕

把屏幕从后壳上拆下来，看到主板驱动板

接口就是hdmi和mini usb接口

很普通的接口

主板一览，左侧有一个安键，好像是重启用的，可能是调试时候用的



TPS65266，这个芯片应该是一颗开关增压芯片，供电的，这个2r2都贴歪了……

一颗stm32f405，里面是驱动？旁边还有jtag的调试接口

TPD12S520DBTR PN520 一个静电保护的芯片，防止从hdmi这边的静电损坏电路

Toshiba 358870，是一颗hdmi转mipi dsi的芯片，一般的10寸以下的新屏幕都是用mipi接口，mipi要转接成hdmi接口需要一个芯片，12寸13寸14寸15.6寸的新的屏幕一般都是edp接口，再早就是lvds接口了

找了一些这个芯片的一些介绍

地址在此

有兴趣的人可以自己看看，看起来买的stm32的主要就是配置驱动这颗转接芯片的。

主板背面

搭配的屏幕，信利的屏幕，用料还不错啊，之前去过信利的工厂，听销售介绍过，当时是国内第一家做小屏幕彩屏的厂家，当时做这个的销售好像都财务自由了，信利的东西其实还不错，不过就是价格贵，去看过液晶和摄像头的产线，品质和管控确实都做的不错，因为价格贵，公司其实不怎么爱采购他们家的东西

液晶fpc的型号是TFT9k1961fpc，不清楚液晶型号是不是9k1961，屏幕背后标是tft14402560，这个说的就是分辨率吧

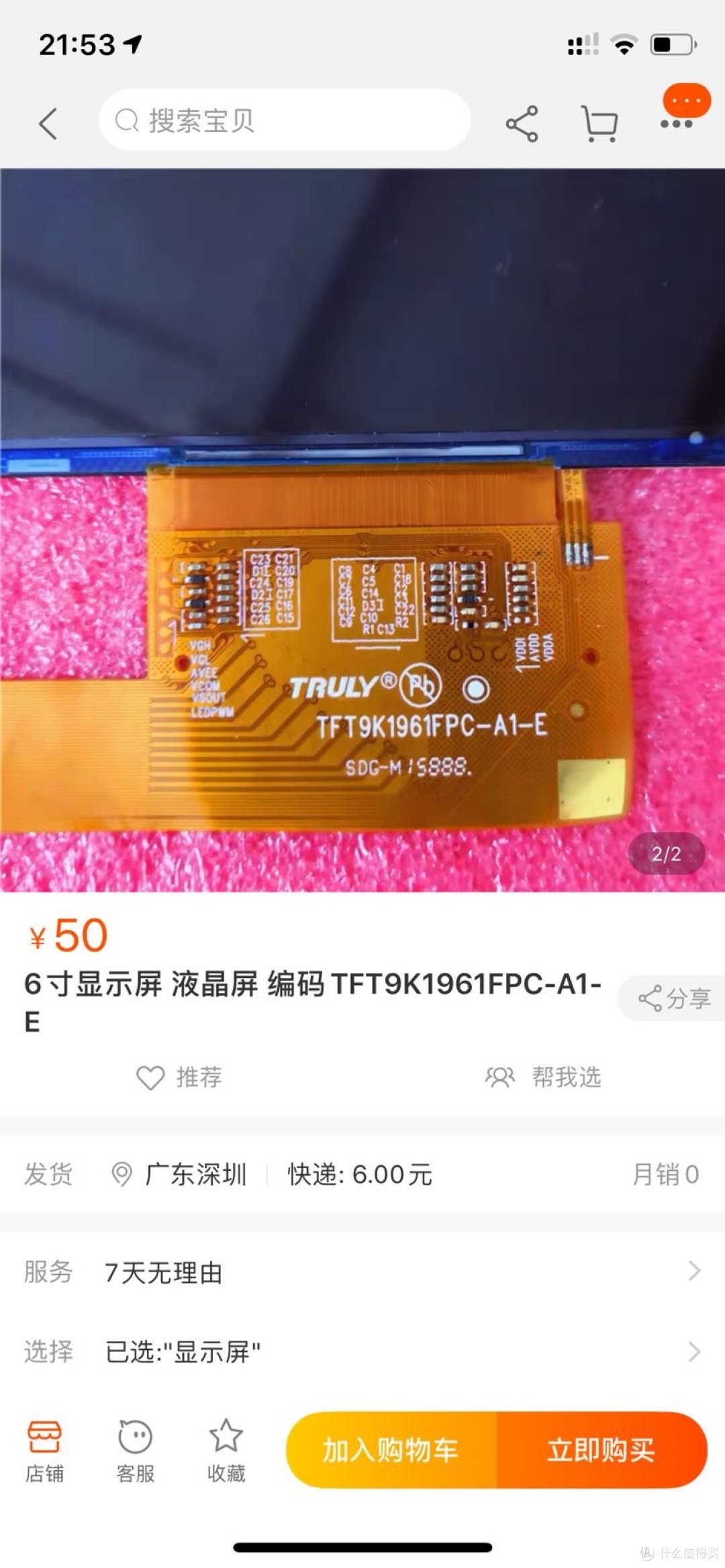

淘宝也有卖这块屏幕，这块屏幕有可能是定制的，信利给挺多厂家定制过东西，不知道这块屏幕的规格书还能不能要到，不过那边的销售和技术支持不是太熟

液晶屏背后的支架，上面有一层胶

屏幕挺薄的

接口是45针的接口，旁边有P_Audio的接针和一个耳机插座的接口，应该是预留的喇叭和耳机的接口



主板上其实挺多nc的位置，

接上电脑usb和hdmi，没有什么未识别的硬件，但是设备管理器会刷新一下，找不到是那个设备，默认的是2k的竖屏，需要旋转一下，不旋转就是当竖屏用

屏幕显示是真的细腻，不过屏幕太小了，还是要开一点放大比较好用

进入系统后调节分辨率，只要不是2k的分辨率，不管怎么修改都是如下的显示状态，两边是黑屏，只有中间有图像

设置1050*1400的时候也是只有中间显示

就只有2k的时候可以全屏



这是2k竖屏全屏时候的样子，浏览网页好像还行，就是太小了点

重启了一下，刚开始是黑屏，啥也不显示，重新拔插了下usb就卡在启动界面进不去了，要接一下别的正常的显示屏，或者机器启动完接上去才可以正常显示

一直卡在这个界面

随便测一下工作的电流功耗，2w不到，还算省电吧



屏幕的可视角度不错～

手头没有vr视屏资源，没有vr播放软件，没法测试vr效果了，其实这个东西要是拆了做投影仪或者当机箱的副屏幕显示一下功耗啥的应该还算不错
