凯酷84改优联双模带灯机械键盘篇(一)--- 外壳改造

2020-01-15 10:13:45 7点赞 18收藏 9评论

小编注:此篇文章来自#原创新人#活动,成功参与活动将获得额外100金币奖励。

创作立场声明:文章只是记录,没有其他用途

  很早之前就像搞一把优联键盘了,闲鱼上卖的优联pcb还是蛮多的,翻了很久决定低价位搞一把84键的优联,最好还是带灯的,有人可能觉得优联加灯太耗电,也没必要,但是我就一直感觉,我键盘不开灯可以,但没灯不行。一般能带灯的pcb都蛮贵的,不过在闲鱼上还是有一个pcb性价比蛮高的,能加灯,k375主控,热插拔轴座,适配凯酷84,于是便加了群了解了一下,后来上车,只不过pcb还没到,所以先写一下外壳部分吧。

  为了降低成本,收了一把剪线的凯酷84,33块钱到手,天猫是有新壳子卖的,109元到手,这一篇呢就先起个头,从翻新外壳开始,想写的详细一点记录一下,下面步入正题。



剪线凯酷84剪线凯酷84

  上图为到手的键盘,一看就是饱经风霜,首先我们需要把外壳打开,凯酷84的外壳是没有螺丝的,所以用撬棒或者其他的东西插进缝隙中往外掰几下就可以顺利的打开外壳了。

从中间插进去从中间插进去

  外壳打开然后从背面把5p线拔下来换一条能用的线就可以测试键盘pcb还能不能用了,虽然这次并不需要pcb,我还是测了一下(就是想看一下会不会翻车)

测试图测试图

  灯还是OK的,但是键全不触发,是个大问题哈哈哈,不过跟这次的事情没啥影响,接下来就继续拆解了,把键帽拆掉

呕~呕~

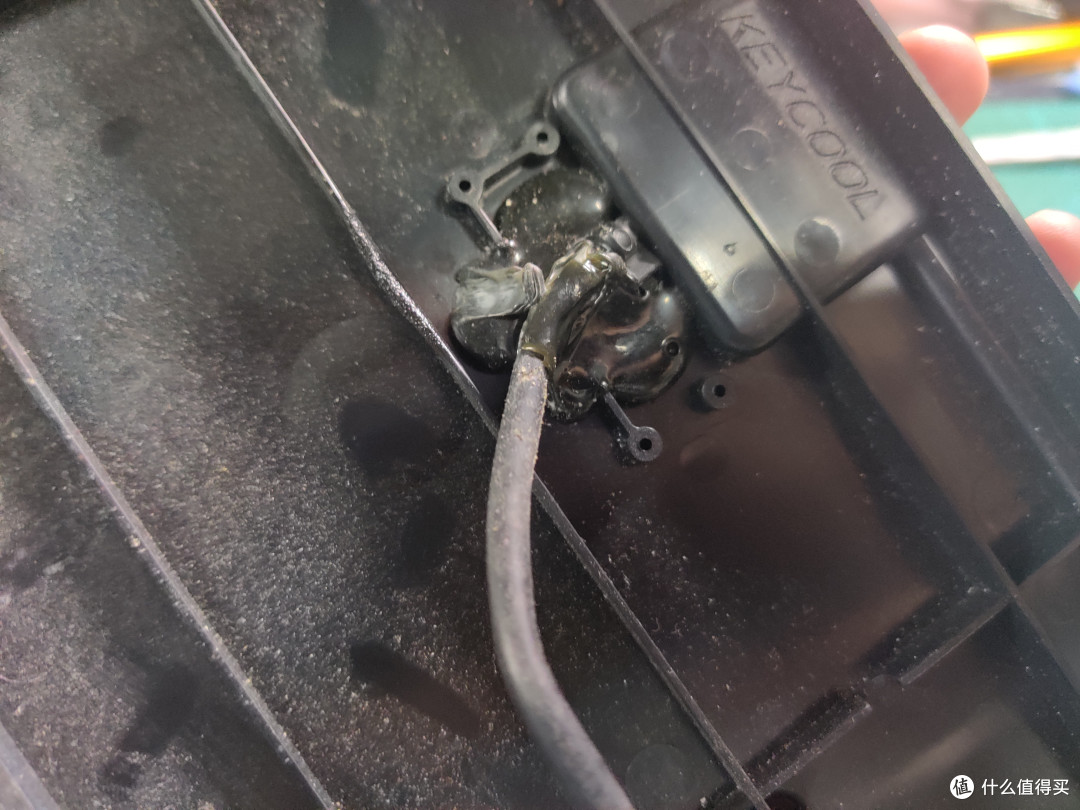

确实有点脏啊,不过问题不大,凯酷后壳上的出线孔用了很多的胶把线固定住了

凯酷84改优联双模带灯机械键盘篇(一)--- 外壳改造

我试了很多办法想快速的弄下来,包括火机烤啊,小刀刮啊,最后发现拿个螺丝刀直接暴力捅是最简单的,剩下的胶用斜口钳剪一下就行,请记住,我的斜口钳是万能的

凯酷84改优联双模带灯机械键盘篇(一)--- 外壳改造

搞完后壳后我们就要进行一项枯燥的工作了,拆轴之前先拆灯,我个人推荐用空心管拆灯会比较简单,而且不用耗费太大力气,用吸锡器的话太累了,难顶...我买的空心管是这样的

空心管空心管

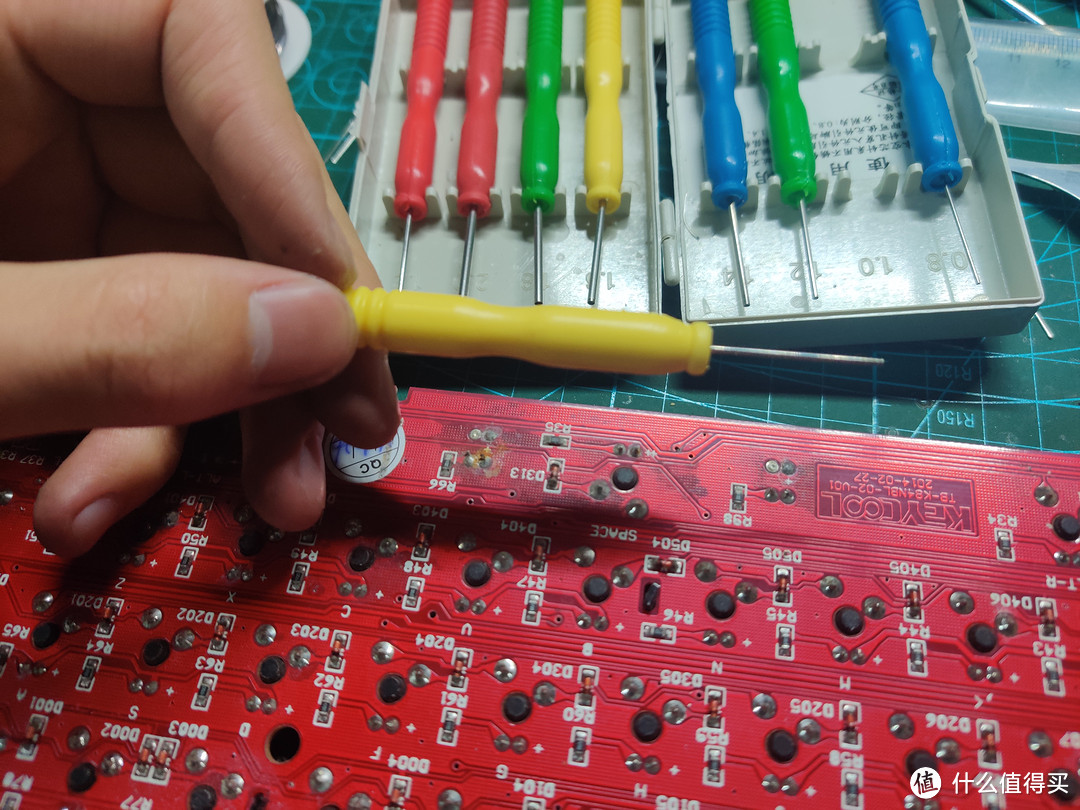

     用1.0型号的拆灯是合适的

1.0型号空心管1.0型号空心管

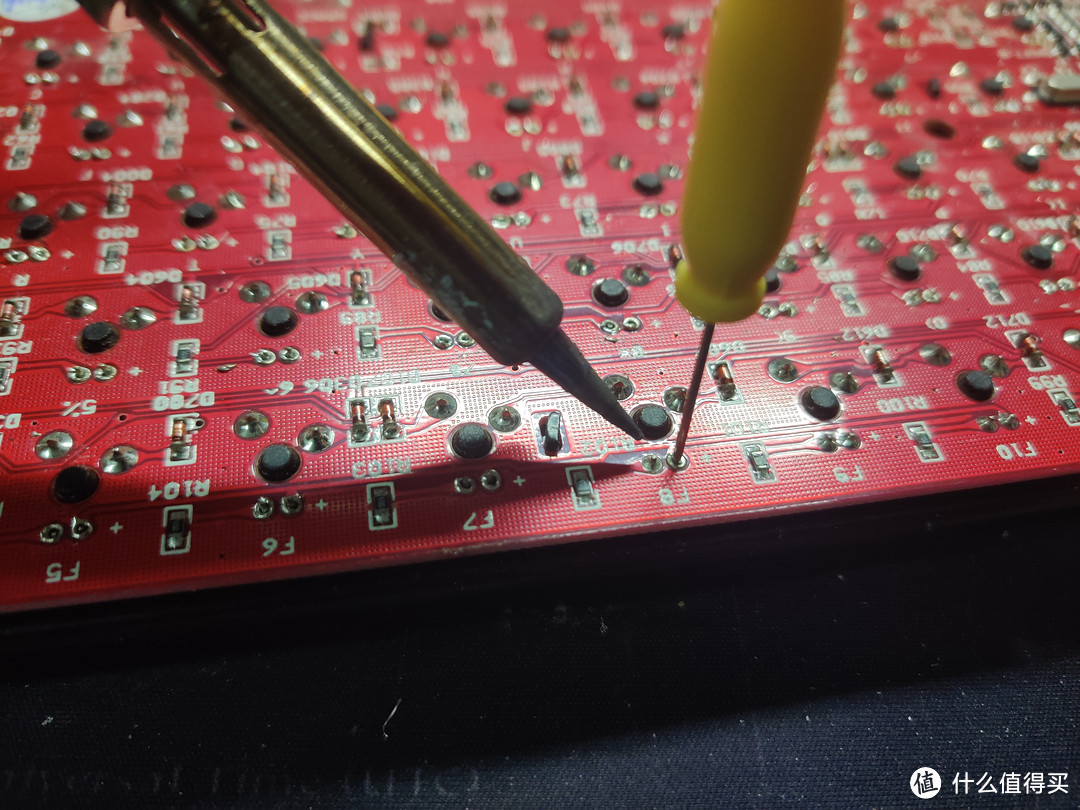

  空心管的使用方法是比较简单的,但是有老哥说用这玩意儿会掉焊盘,我拆了很多了也没掉过焊盘,也没断过管子,其实细心点慢慢搞就行了,先用电烙铁把灯脚焊盘上的锡融一下,然后趁锡还没凝固把空心管插进去,转一下拔出来就OK了,这样灯脚就和焊盘分离了,注意空心管直上直下,插不动就再融一遍锡,这玩意儿很脆。

凯酷84改优联双模带灯机械键盘篇(一)--- 外壳改造

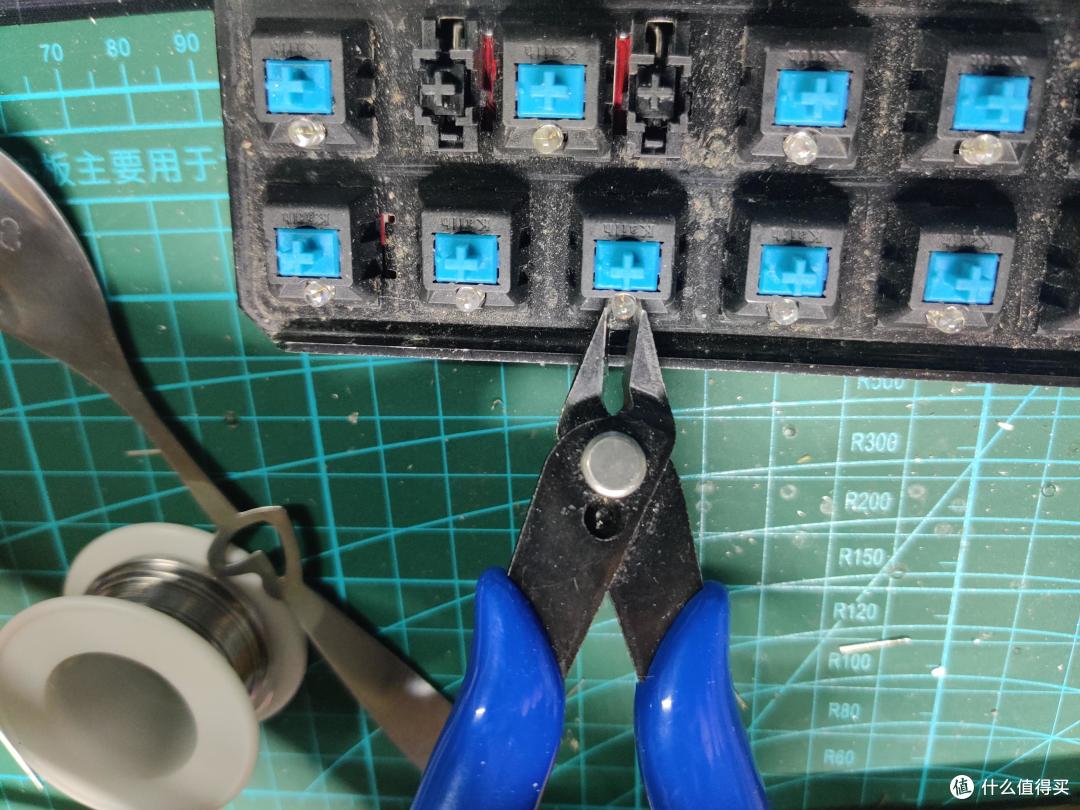

把所有的灯都处理一下,然后就可以把键盘翻过来将灯拔下来,我是用斜口钳拔的,请记住,我的斜口钳是万能的,难拔的重新用空心管处理一下,使劲拔就完了,这些灯一般都锈了也没啥用

凯酷84改优联双模带灯机械键盘篇(一)--- 外壳改造

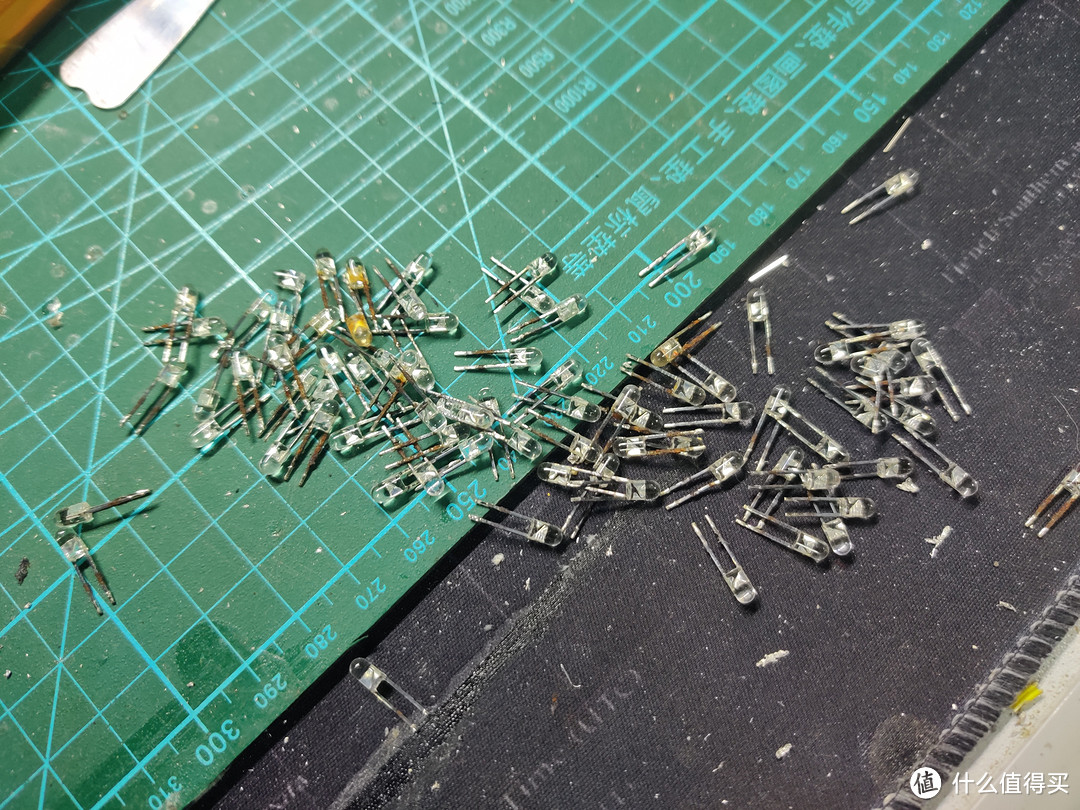

拆下来的灯直接丢掉,别问为啥,大气

拆下来的灯拆下来的灯

然后还是用空心管处理一下轴,空心管选择1.4型号的

1.4空心管1.4空心管

处理完之后用取轴器把轴拔下来,取轴器是必需品,不然累死

夹住,拔!夹住,拔!

拆下来的轴全部丢掉,别问为啥,大气。

拆机轴,he~tui!拆机轴,he~tui!

接下来拆卫星轴,用镊子抵住卡扣,然后顺势一掰就可以了,理解一下顺势一掰哈哈哈

镊子抵住卡扣镊子抵住卡扣

取下来的卫星轴放到一边,这个别丢,别问为啥,谢谢

卫星轴卫星轴

接下来要把定位板和pcb分离开,背面是有这种卡扣卡住的,用斜口钳把这种小卡扣掰直就行,请记住,我的斜口钳是万能的,全部掰直,然后就能将pcb拿下来了

凯酷84改优联双模带灯机械键盘篇(一)--- 外壳改造

取下来的pcb,丢掉,别问为啥,大气。

pcbpcb

取下来的定位板放一边,这个别丢,别问为啥,谢谢。

定位板定位板

清洗一下用得到的东西,外壳、定位板、卫星轴

凯酷84改优联双模带灯机械键盘篇(一)--- 外壳改造

接下来我要把定位板和后壳贴上碳纤维贴纸,纯粹个人喜好,为了好看而已,根据尺寸裁剪一下贴纸

凯酷84改优联双模带灯机械键盘篇(一)--- 外壳改造


凯酷84改优联双模带灯机械键盘篇(一)--- 外壳改造


用雕刻刀把多余的贴纸弄掉

凯酷84改优联双模带灯机械键盘篇(一)--- 外壳改造

贴完之后的定位板和外壳贴完之后的定位板和外壳

因为想配锦鲤键帽嘛,所以打算把上壳喷一下白漆,首先先用砂纸把上壳打磨一下,我选的400目的,用哪种自己定就完了,我只有400的,打磨到你觉得在打磨也没啥意义了就可以了

凯酷84改优联双模带灯机械键盘篇(一)--- 外壳改造

这个外壳有个小坑,用补土补一下,一切为了好看,追求完美,当然你也可以用502加方便面

凯酷84改优联双模带灯机械键盘篇(一)--- 外壳改造

快干补土快干补土

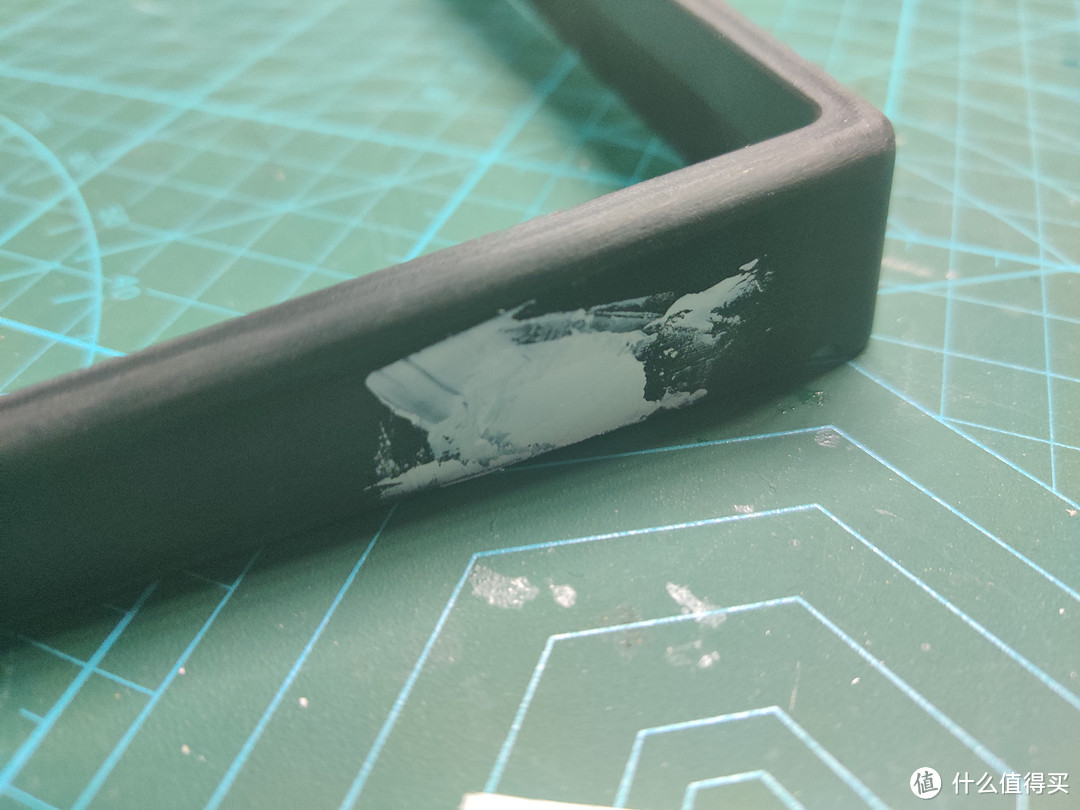

多抹一点没事,后面会打磨掉多抹一点没事,后面会打磨掉

放暖气片加速补土变干放暖气片加速补土变干

补土干了之后用砂纸将多余的补土打磨掉

补平了补平了

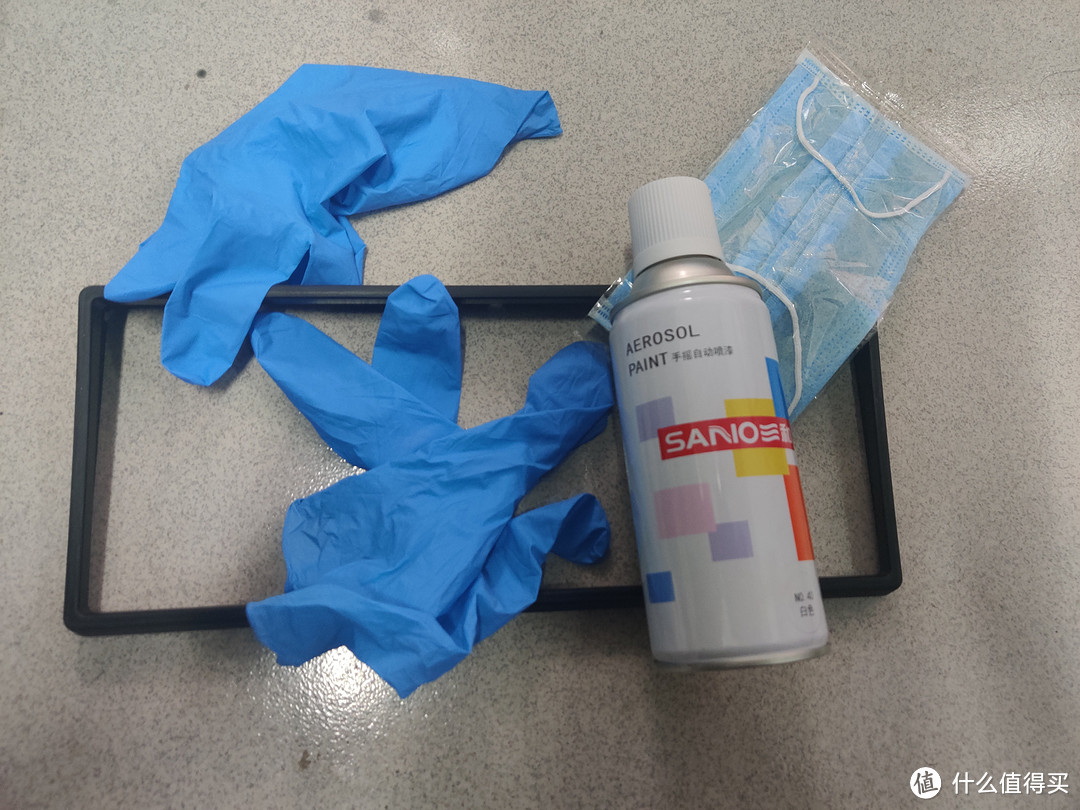

接下来喷漆,喷漆这个活,就本着薄喷多喷去搞就行了,把漆摇晃一段时间,每次喷的薄一点,多喷几次,每次喷的尽量均匀,注意带上手套和口罩,找一个空旷通风好的地方,我是在宿舍阳台干的,喷漆用的三和牌,温度低的话每次间隔时间长一点再去喷,就是等上一次喷的漆干了之后再喷(把手管住,干了再摸),记得如果喷漆比较凉的话(室温低于20吧)可以先用热水泡几分钟再喷,这样漆会均匀,颗粒少。

凯酷84改优联双模带灯机械键盘篇(一)--- 外壳改造

喷完漆记得再喷两三层光油喷完漆记得再喷两三层光油

凯酷84改优联双模带灯机械键盘篇(一)--- 外壳改造

为了让壳子更骚一点,我打算再贴一些贴纸,这玩意儿没啥技术含量,自己细心一点用雕刻刀把多余的裁掉,边边角角用斜口钳剪一下,请记住,我的斜口钳是万能的。

烫金胶带,tb有卖烫金胶带,tb有卖

贴完之后的效果图贴完之后的效果图

其实我搞了两个壳,这个配花旦键帽其实我搞了两个壳,这个配花旦键帽

下一篇会当做一篇教程来写pcb接线、灯和轴座的焊接等问题,到时候就会把整个键盘组装起来,现在pcb还没到,我很是期待啊。
