装机!红绿出CP吗?
前言
自古红蓝出CP,不过对于电脑硬件diy市场来说,红蓝绿之间的爱恨情仇可不简单。
红色代表AMD(超微半导体),绿色代表英伟达(NVDIA),蓝色代表英特尔intel——话说真蓝色巨人不是IBM吗?
其实AMD与nvdia在远古时期关系很不错,AMD当年最佳主板还是nvdia提供的芯片。自从AMD收购ATI以来,两家关系由合作转向对抗,NV甚至一度负气要做CPU+GPU全体系。
▲随着AMD通过锐龙系列慢慢从intel手里夺回阵地,市场份额占据半壁江山之后,nvdia也要重视AMD平台的体验了,两家更深入合作势在必行,毕竟AMD的锐龙3的CPU性能已经大幅度提升了,对于NV新架构显卡的支持会更出色,同时AMD CPU所组成的电脑性价比非常出色,跟NV的显卡配合,也许会有更不错的体验点呢?
所以本着这个思路,我打算装个红绿CP电脑,先行先试,看看性能如何,兼容性如何,游戏性如何?
电脑搭建ing
CPU的选择
▲我之前有AMD 3700X 抽纸盒平台,但是看着各种应用与游戏的的应用时,CPU负载仅有50%左右,我不禁陷入沉思——好多性能白浪费了啊?而且感觉预算也浪费了,要不我先用个普通点的CPU,等以后性能不够的时候,再去找CPU贩子收购3700X或者3900X岂不是美滋滋?
▲所以我现在还是先用Ryzen 5 3600X吧。
▲话说虽然3600X在绝对性能上更好,用起来也更安逸,但是 Ryzen 5 3600是性价比最高的产品之一!个人更推荐这款CPU!
主板的选择

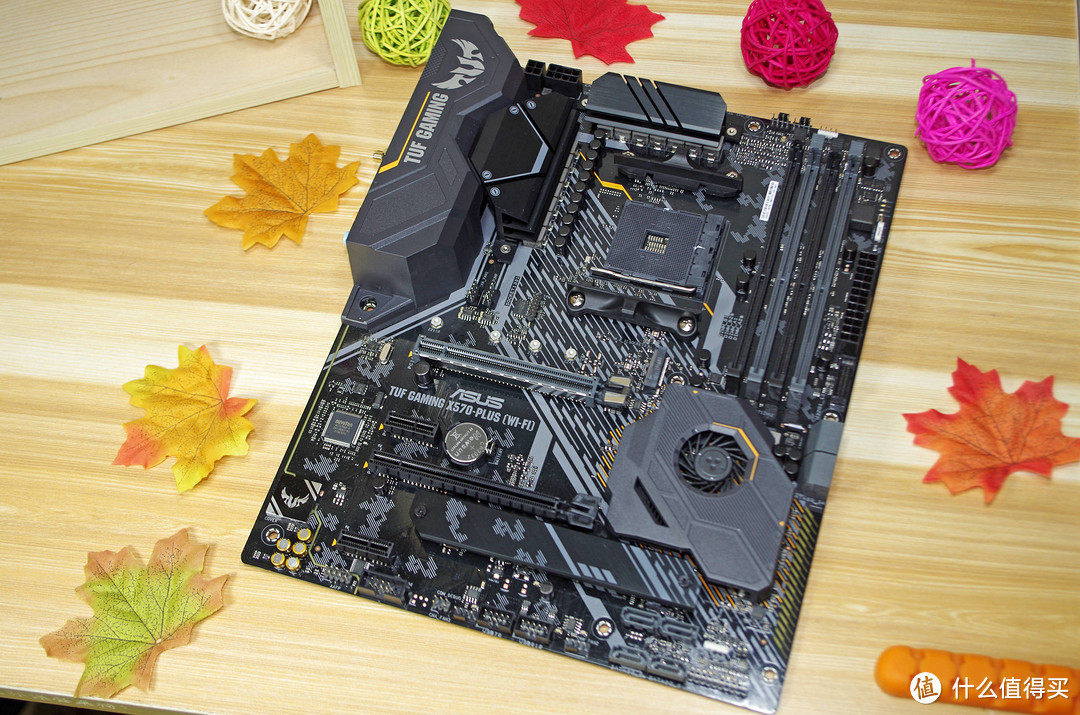

▲既然打定了主意,想要为以后能够升级3700X,甚至于3900X,所以我必须选一个比较不错的主板,我想了想选择华硕吧,选择华硕的TUF GAMING系列 X570 PLUS (WiFi),因为做工不错、供电丰富,布局合理,性价比合适,有6层PCB,对于8核心甚至以上的锐龙3支持更好,而且华硕大牌子,正规渠道的售后非常不错。
▲自从RGB盛行之后,主板配色已黑灰为主了——这两种颜色会作为RGB的底色,对RGB支持更好,当然TUF系列标志的黄色会在恰当的位置出现。整张主板做工出色、干净,用料上乘,布局非常合理——CPU以下第一槽位是M.2,提升了CPU散热器的兼容性。
▲CPU外接供电是8+4pin,也就是3700X是没问题的,3900X如果极限不超频的话,外接供电的条件是满足的,剩下的我就看CPU的供电区域是最美配置的吧。

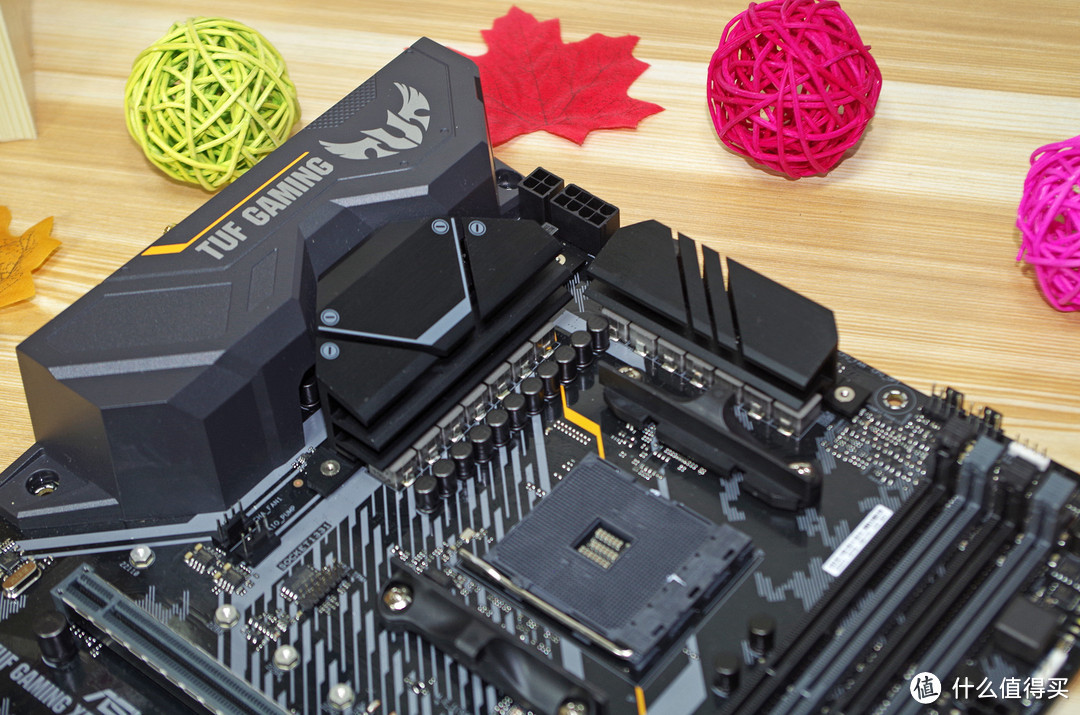

▲赶紧看CPU的供电区域配置,这个CPU VRM供电采用整合型高效供电,通过bios识别CPU,当CPU不是APU时,供电相数配比为 12相CPU供电+2相 PCIe控制器供电(其实就是CPU内部i/o die供电),这个供电配置,上3900X,不折腾应该没问题。
▲2*2双通道的内存插槽,优先插入外侧的1 / 3槽位,这组双通道兼容性最好。AMD平台的内存条不推荐不同容量的混插,最好是同一容量与型号,直接2条或者4条,DDR4 3600最好。在内存条上方有两个4pin CPU风扇插针,旁边还有个12V RGB接口,可以方便炫彩的RGB散热器使用。
▲南桥PCH有风扇提供为PCH提供散热——因为PCIe 4.0目前来说比较热,但是侧面看有不少电容在蹭散热?这样好像最大化利用散热风扇啊。
8个sata接口,多硬盘党有了福音——这也是得益于PCIe 4.0高带宽带来的PCIe通道分配上面的优化。两个机箱前置的 USB 3.0插口 与 USB 2.0插口,更多的USB系列接口在主板I/O处。
▲我们看看PCIe插槽区域吧,第一条全尺寸的PCIe插槽上面有钢铁装甲,适合插入显卡。这块主板可以支持双显卡SLi,当然CrossFire已经被放弃了。2个PCIe X1插槽,可以支持扩展卡。
▲两条M.2 NVMe SSD,我更推荐最下方的M.2 插槽,有全尺寸22110的散热片,为m.2 SSD提供被动散热。当接入有自带散热片的M.2 SSD时,可以拆掉,这样可以提高SSD的兼容性。
▲左下角是集成声卡区域,芯片是来自小螃蟹Realtek S1200A,支持7.1声道输出,旁边的日系音频滤波电容。
▲i/o接口区域,4*USB 3.1 接口,2个USB 3.2 Type A接口,一个Type C接口,一个键鼠圆口,一个HDMI/DP集成显卡输出接口。一个板载7.1声道输出接口。自带的WiFi网卡有外延的天线,可以更接近路由器,获取更好信号。
▲配件包也是十分丰富,可以满足日常使用的需要。
兄弟,上N卡
▲黄老板的JS刀法独步天下,看到AMD的 RX5700系列,老黄鸡贼的掏出了RTX Super系列,直接正面上5700,其中这个RTX 2060 Super就是正面上RX5700的。我这次试试这款索泰 RTX 2060 Super 至尊PLUS oc,三年保的显卡。

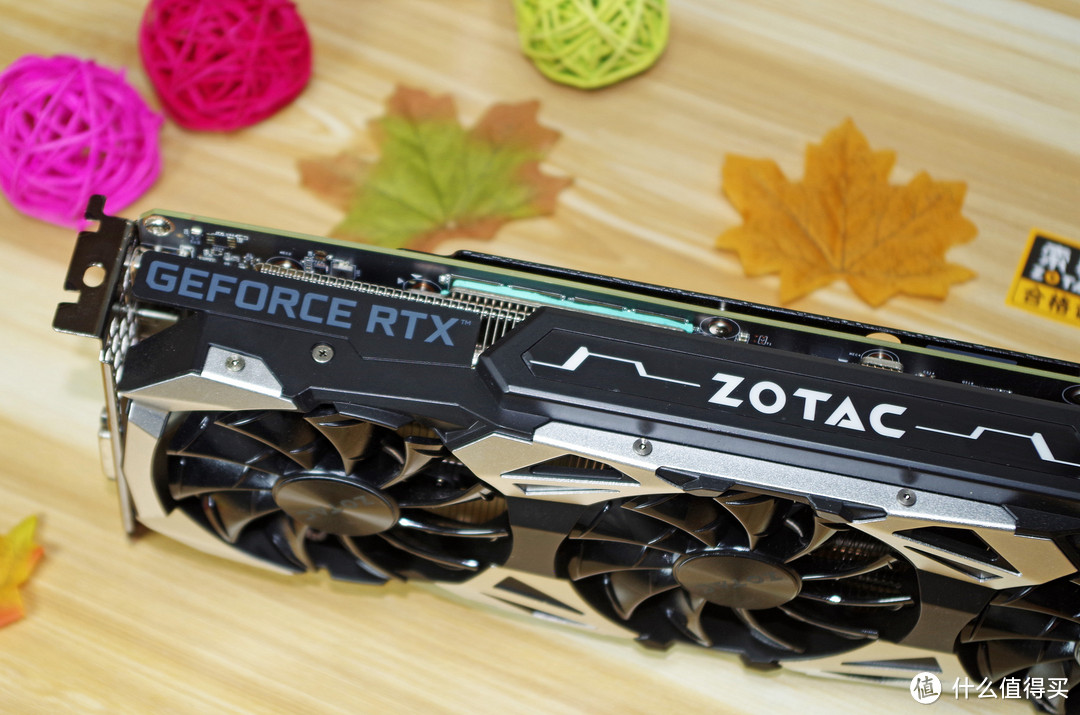

▲这张索泰 RTX 2060 Super 至尊PLUS oc,采用正面采用三风扇,在兼顾散热的同时,更能保证静音效果。正面采用亮银色+黑色的组合形式,经典的配色方案。
▲经过特殊处理的扇叶,能够再次减少风扇运行时的噪音,风扇支持智能启停,进一步提升使用时的静音感受。

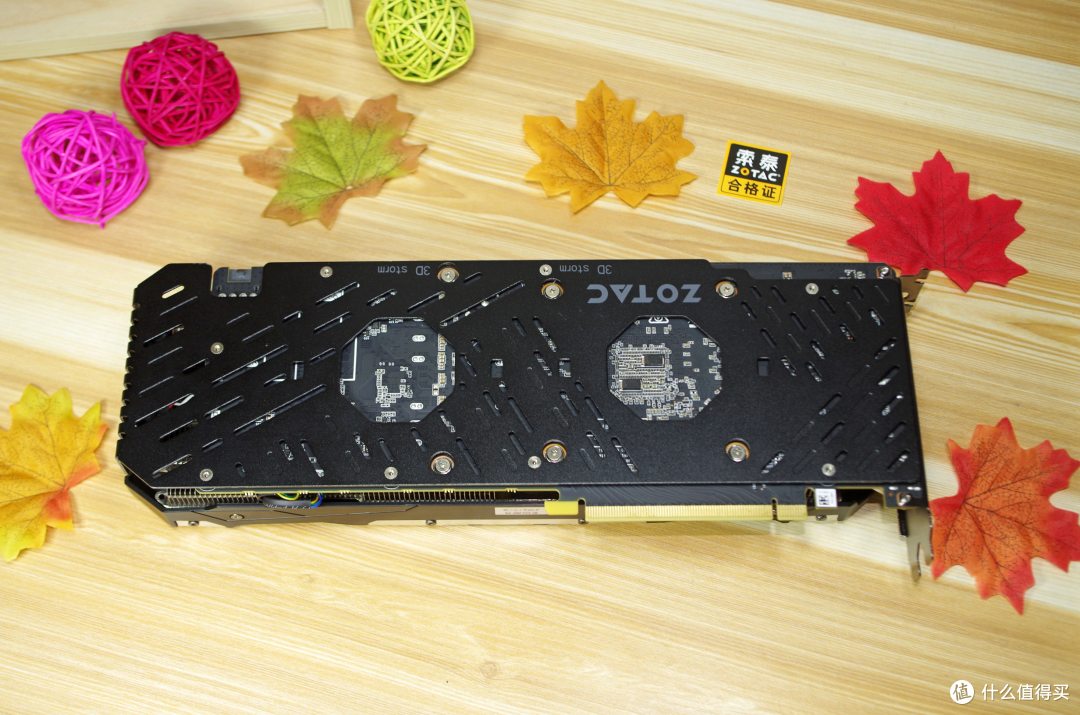

▲背部有一体化金属背板吗可以提升显卡的机械强度,同时也能提供被动散热效果。主板的背部有两个大圆孔,可以搭配索泰的背部散热风扇——自带送一个,另外一个可以天猫购买,就是有点贵....
▲在顶部的LOGO区域在通电运行时,会有RGB流光溢彩,可以通过APP——FireStorm进行个性化定制,LOGO区域的背部有两个3D STORM风扇RGB/供电一体式接口。标配的一个背部风扇推荐放在有电子元器件的那个位置,因为那是GPU显示核心的背后,放在这更能提高显卡的使用寿命。
▲顶部视图,正中间的索泰LOGO会有很亮很亮的RGB流光溢彩。
▲左侧是GEFORCE RTX的 NVDIA强制标识。
▲右侧则是8pin显卡外接供电,这是一张标称TDP仅有175W的显卡,也就是最大供电达到225W的 8pin显卡外接供电+PCIe插槽的供电,是完全可以满足这张显卡的(反正N卡也超不了)。
▲3*DP + 1*HDMI + 1*DVI显示输出接口,可以适应多种用途的需求。显卡的PCI出风口千万别遮挡,让显卡的热风从这里出。
▲配件有说明书套装,还有一个背部散热风扇,还有两条外接供电转接线,现在还送这个的比较少见——毕竟很多600W的电源都有非常足够的供电口了。
▲装上背部风扇,个人推荐一定要装,因为这个小风扇可以为背部散热保驾护航,提高显卡寿命,当然如果你想跟我一样再买个凑一对,效果会更好——RGB效果会更立体,散热效果也会更立体,当然后期除尘需要多努力些。
▲显卡的后部有挡风板,减少GPU的散热对机箱的硬盘、SSD等其他区域的影响。
内存与我这样超频的
▲金士顿这款 FURY系列的 雷电RGB,支持远红外RGB同步,DDR4 3200 XMP/ A-XMP自适应,最关键,一对才299*2元,600元,对600元=RGB+可以超频到DDR4 3733 C18,在一线大牌子里,这是多么高的性价比啊。
▲DDR4 3200 C16的小参,如果只运行DDR4 3200可以考虑适当压缩小参数,当然如果散热条件够出色,可以挑战更高频率,但是AMD平台的DDR4 甜品频率为DDR4 3733 我的小参为 18-20-20-20-42。有人压制到16-20-20-20 大家可以试看看这个小参。

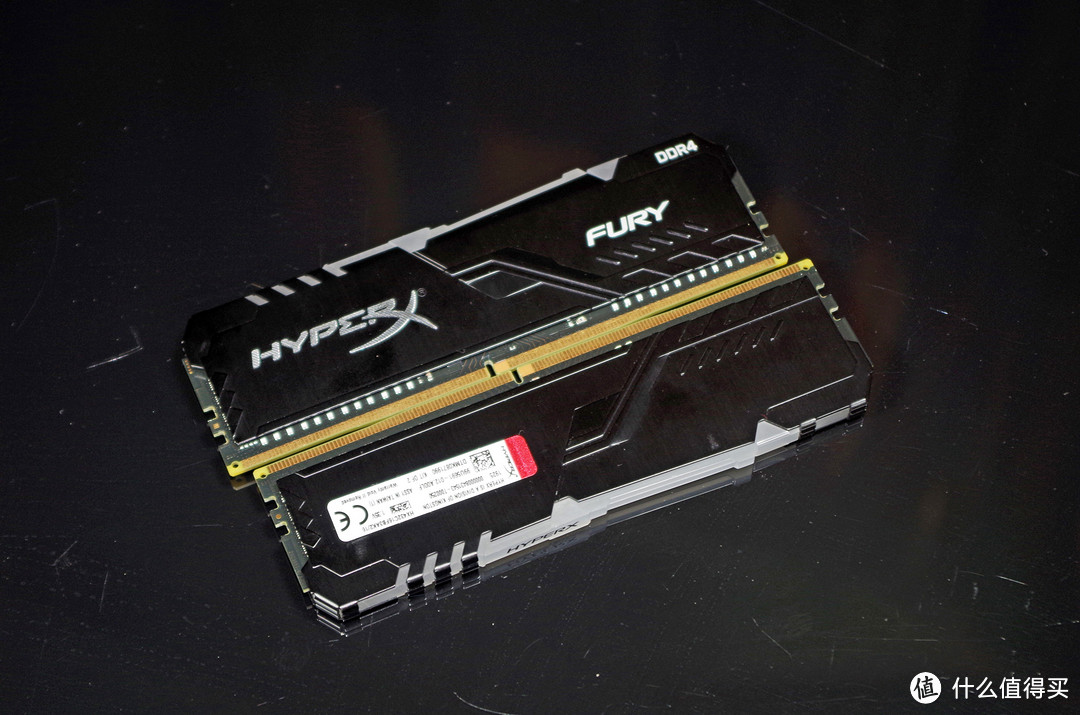

▲就外观来说,黑乎乎的FURY系列风格,不太好看,我更喜欢之前的多彩版本。不过为了适应RGB,黑色为主色调可以理解。顶部加了柔光罩意外好看。柔光罩顶部有子品牌 HyperX 的logo。
▲背面就是一张铭牌,贴着产品的参数。别说,这一面拍出来的效果意外的好看。
▲从多个角度在外观上认识下这个内存条吧。毕竟299*2一对,DDR4 3200可以超频到3733甚至更高,性价比真高。
▲哈哈哈哈 准备上内存吧。

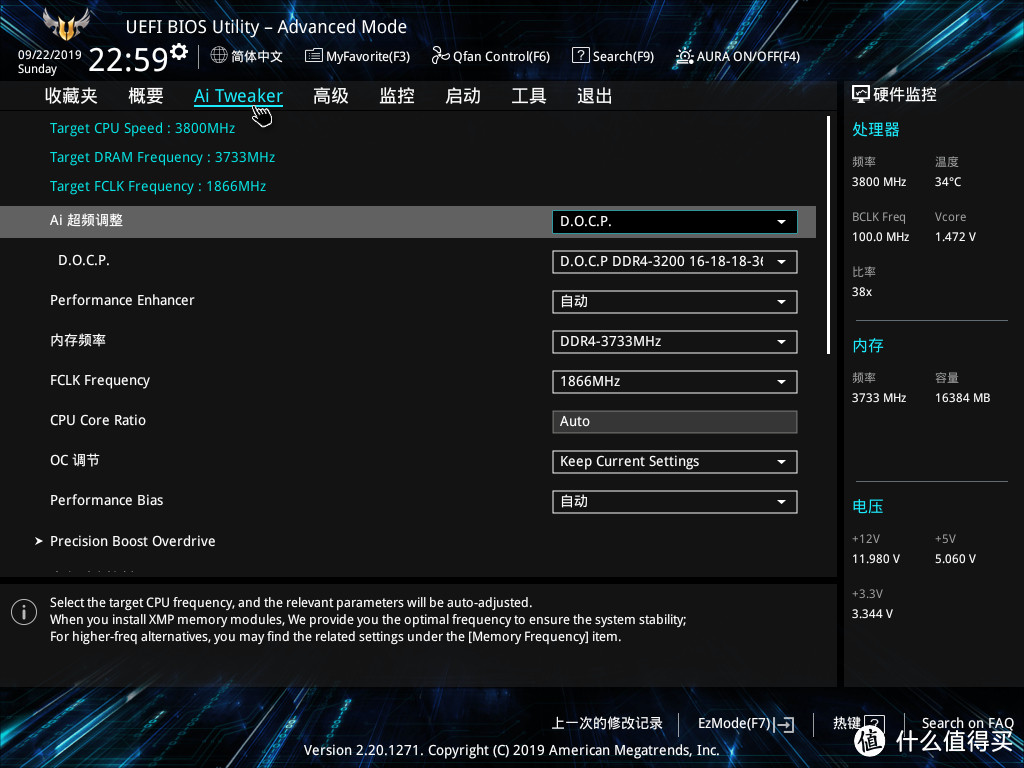

▲进入bios,把Ai 超频调整改成 D.O.C.P模式,先把 D.O.C.P DDR4 3200 C16掉出来,然后内存频率调整到DDR4 3733,然后把FCLK Frequency 频率调整至 1866MHz,此时是C16的小参,我们还需要调整小参。不过我这个频率无需增加电压,还是1.35V的电压,大家注意别去加电压。
▲进入内存时序控制的次级界面,此时把小参稍微提升点,提升到18-20-20-20-42,剩下的视系统的稳定程度跟散热情况进行调整吧,如果散热好、系统稳定,可以适当压缩小参数。有人压制到16-20-20-20 大家可以试看看这个小参。
上个m.2 NVMe SSD吧
▲影驰原先的名人堂HOF 系列产品,咱还是晒一晒吧,除了主控与背面多了一颗高速缓存,两款产品在硬件规格上很像。对 HOF PRO就是PCIe 4.0版本,市场上的第一款PCIe 4.0 M.2 NVMe SSD, HOF是 PCIe 3.0版本,两款在外观上很相近。
▲影驰的名人堂HOF系列是非常出色的产品呀,毕竟那个巨大的热管+体量巨大的散热片,都是非常出色的。
▲产品的全家福。
▲就SSD外观来说,PCIe 4.0版本的HOF PRO 与 PCIe 3.0版本的在外观上只有背面的铭牌有区别,一般用户可能分辨不出来。毕竟这个这个CNC铝制的厚实散热片+一根贯穿的热管是他最具有标志性的外观。
▲这个厚实的散热片+热管直连发热大户主控与散热片表面,可以让主控的发热迅速带走。

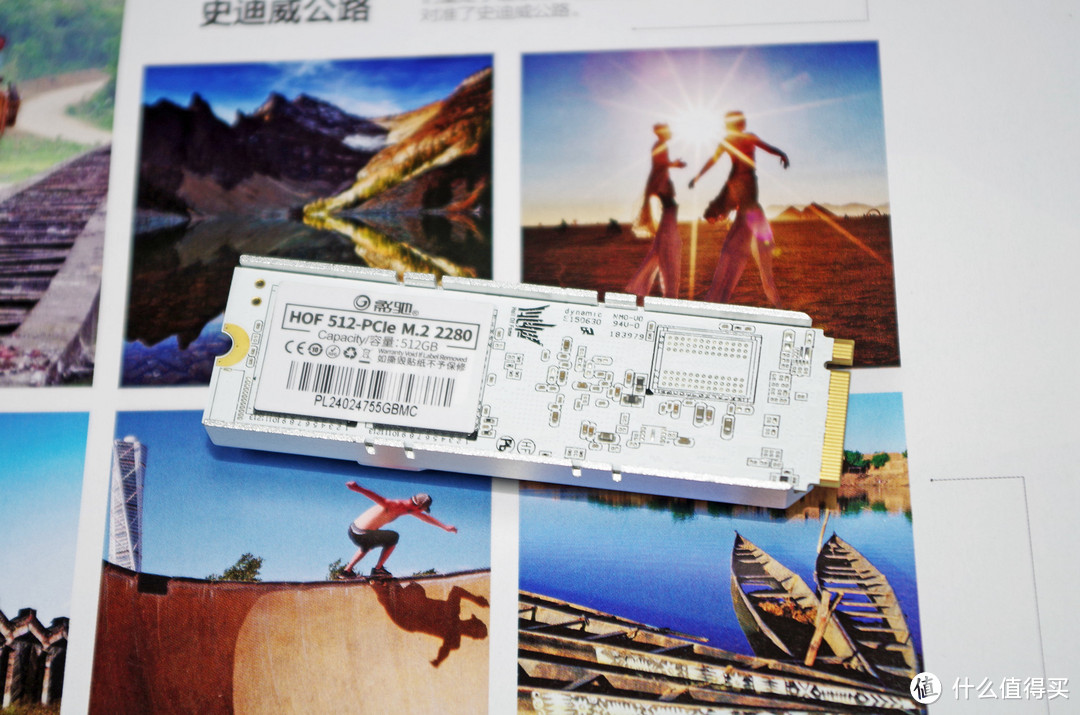

▲背面的铭牌+白色的PCB。铭牌与背面是否有高速缓存颗粒是HOF 与 HOF PRO 有明显的区别的地方。如果要买,最好天猫买,质量与品质有保证。
▲如果是 PCIe 4.0版本的 HOF PRO系列的话,在背面会有一颗来自海力士的高速缓存,正反一共两颗,从外观上可以在这里作区分。
影驰名人堂 HOF PCIe 3.0 M.2 NVMe SSD 512G拆解
▲对,我也怕大家混淆起来,我们来看看这个3.0的SSD里面是啥吧?导热硅脂很具有粘性,一般用户不推荐拆下散热片,因为很难拆,可能拆坏SSD。

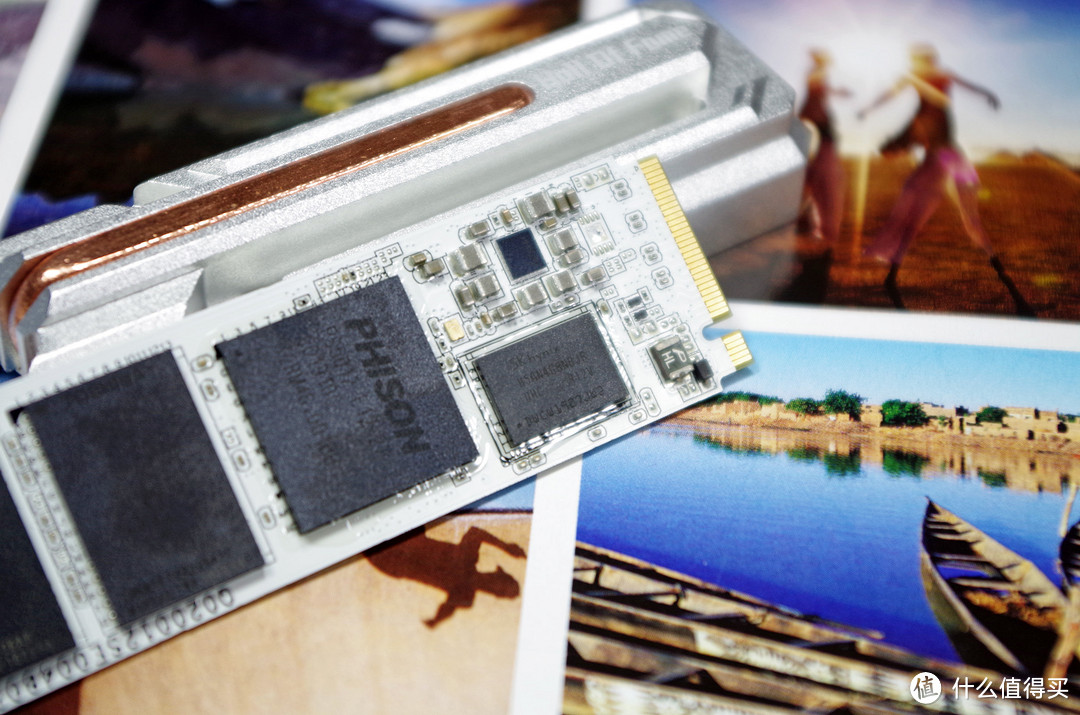

▲连着粘性硅脂太久了,主控与高速闪存颗粒上的字都被粘性硅脂吸附了,来自群联的PS5012-E12主控,以及来自SK海力士的DDR4 2400 512MB 高速缓存颗粒。
▲来自东芝的 原厂3D-TLC NAND直接映入眼帘,每个颗粒都可以在东芝官网查询到。
这个闭嘴牌的散热器静音又性能好

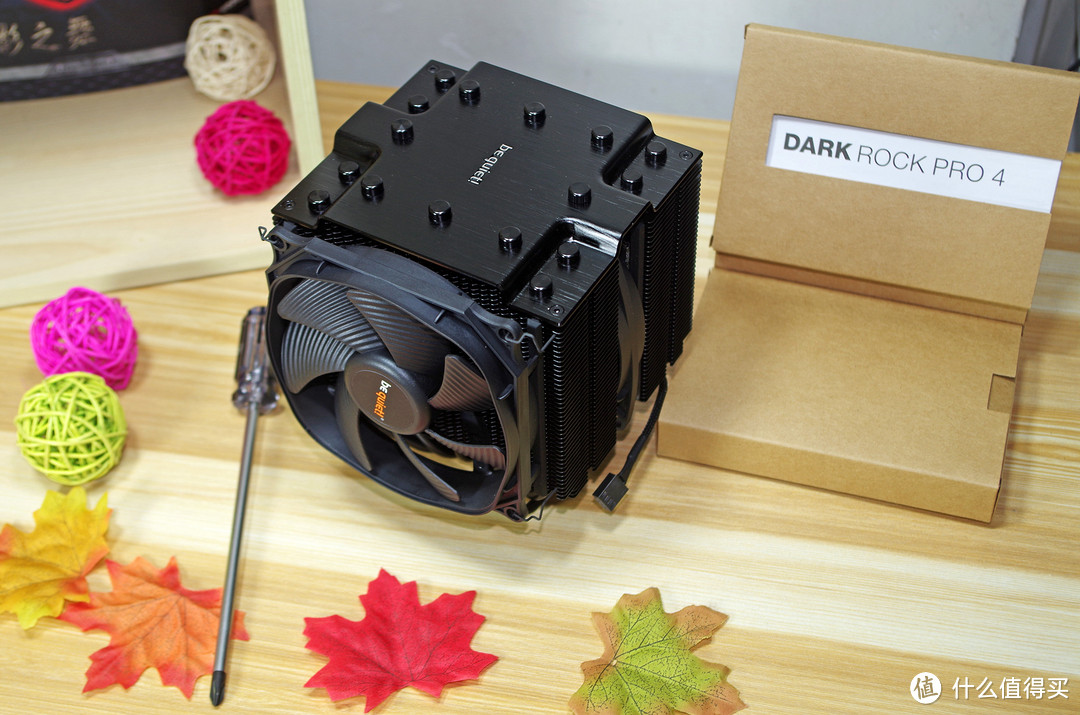

▲德商必酷(Be Quiet!),当然我们更喜欢形象的叫他闭嘴!闭嘴家的东西,最出色的就是风冷散热器跟静音机箱了,这个DARK ROCKPRO4 是DARK ROCK4的加强版,单塔变双塔,单13525风扇变成13525+12025双静音风扇。
▲内含有一个专属的有磁螺丝刀——没他别想安装了。散热器一枚,风扇两把,说明书6份(对√,没看错6份,但是偏偏没中文)配件包。
▲散热器是标准的双塔散热器,前面风扇为了兼容更多的内存条,改成了12025风扇,中置13525风扇,所以这个塔体比起D15那种塔体来说,在横向上小一点。顶部有热管保护盖加以保护,保护盖是铝合金一体化冲压成型的保护盖,采用拉丝工艺,上面有闭嘴的LOGO —— Be Quiet!
▲散热器背面有特殊化处理,可以降低风道紊流,减轻散热器运行噪音,实测双风扇100%转速下,整个散热器噪音在盖上机箱侧板之后,并没有可以明显感知的噪音。两个塔体其实都是这样处理的。
▲侧向看塔体,塔体鳍片之间采用扣fin,热管与鳍片采用穿Fin处理。穿fin率非常高,目测穿fin率在95%左右。
▲顶部视角,要把散热器装到主板上,就要卸掉中间风扇处顶盖的两个伪装热管保护套口,然后把螺丝刀伸进去...........
▲拆掉风扇可以看到,塔体前面有减震橡胶条,可以减少风扇与塔体之间的碰撞噪音,并且保护双方,塔体采用人字形设计,可以约束风道,减少运行噪音。
▲纯铜底座,7根φ6mm 热管设计,散热器鳍片与热管有 陶瓷颗粒涂层,防锈与提升散热效能。从这个角度看到散热鳍片有波浪散状点状式设计,可以优化气流,提升鳍片的散热面积。
▲12025 +13525 两把流体动态轴承静音风扇,额定电流不太相同,个人不太推荐接在同一个4PIN上,有条件的话,分开插入。就算100%转速下,也没有可感知的噪音。
▲2+1对风扇扣具,intel / AMD全系列平台扣具,6种语言说明书,中文没有,但是可以看英文的说明书,我四级没过的都可以看得懂。
电源是电脑稳定运行的基石
▲翻箱倒柜都没找到我那颗 HCG 750W,可能我之前送人了....只有掏出更高级的 HCG X 1000W这个安钛克旗舰级的 玫瑰金 全模组电源了。
▲旗舰级的颜值,来自海韵大厂的代工,Focus+的血统,采用铝合金材质的玫瑰金侧盖,让人一见倾心。
▲支持两种模式运转的13525 FDB液态轴承超静音风扇,风扇模式切换开关在背部的进线端。
▲我更推荐用原装模组线,因为原装模组线 一是安全,二是带有日系电容,会使得电源输出更加纯净。
性价比最高的静音机箱,走起!
▲若说性价比最高的静音机箱,非酷冷至尊 Silencio S600清风侠莫属了,虽然外观全灰不出彩,但是他的内部很多为了静音而设定,在日益RGB的机箱里面,是一股清流。
▲机箱除了底部与i/o口这一面之外,左侧盖板、右侧盖板、前面板、顶面板都是钢板+静音海绵的设定,这个组合将朝向人体的大部分噪音隔绝在机箱之内。
▲前置面板内部有减噪海绵,清风侠的前面板的开门方向可以自主化调节,面板采用磁吸式吸附。前面板之后有个可以拆卸的格栅+细栅网防尘网在进气风扇之前,方便清灰处理。前置风扇可以拆掉,在这里安装冷排,可以最大支持360冷排。
▲两段式机箱左侧盖板设计,盖板朝向机箱内部的方向有减噪海绵。可以吸收部分噪声。平常前面板关闭的时候,风从前面板那个高亮的亚克力导风处吸入。
▲可以看到右侧盖板朝向机箱的部分也是减噪海绵。这样把绝大部分朝向人体的噪音吸收殆尽。电源仓设定,电源仓前部有位360冷排兼容而特别开的孔。在电源仓顶部有3个2.5英寸硬盘位 ,专门用来安放SSD或者笔记本硬盘的。机箱顶部还有两个光驱位。机箱可支持ATX版型的主板——只要不是超高端(大于5000元)的主板都能支持。

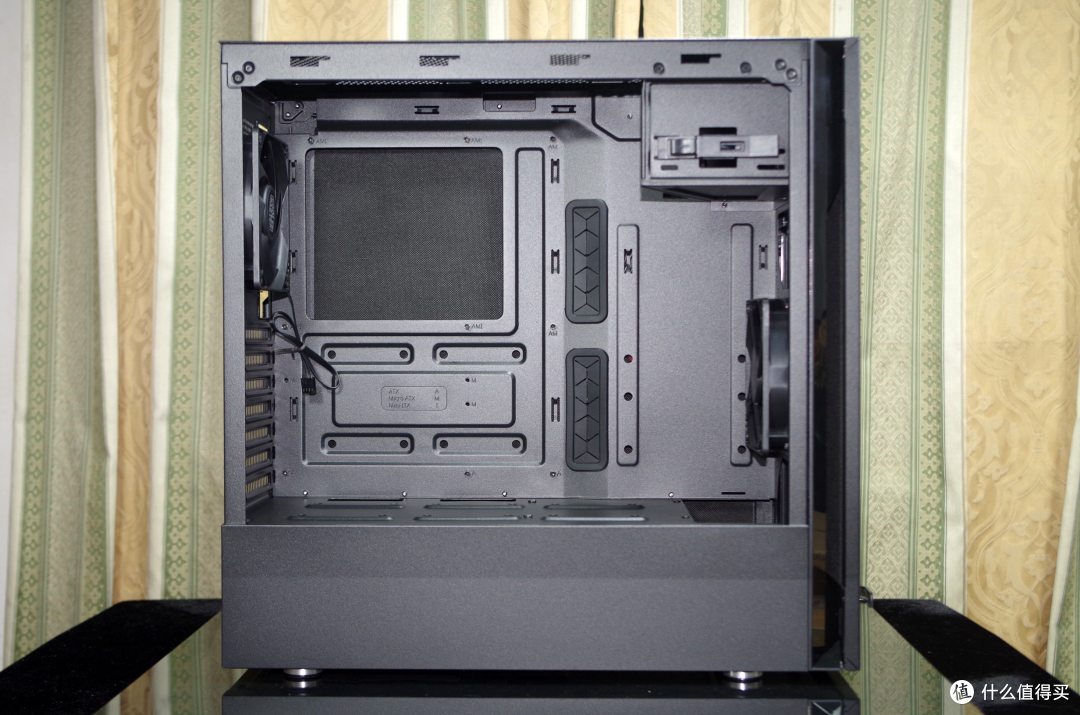

▲拆掉右侧面板,可以看到底部的电源仓支持3个 3.5英寸硬盘位,电源仓上方的左侧还可以支持一个挂式的3.5英寸硬盘位,右侧有两个挂式的2.5英寸硬盘位。也就是机箱一共支持4个3.5英寸 + 5个2.5英寸硬盘。当然背部也有丰富背线空间。
▲顶部这个位置可以280/240冷排,当装上冷排或者散热风扇时,可以用磁吸式防尘网。如果不安装风扇,则把隔绝噪声的盖板盖上。更多选择更多欢笑。
▲顶部还有USB 2.0接口,以及一个高速SD卡槽,这是非常特别的特点。
装机!红绿组CP啦
▲首先先把CPU跟主板装配起来,插上内存条,再抹上硅脂把散热器装上,然后先装M.2 SSD吧,我觉得我这样操作下来,比较好操作。
▲把主板装进机箱后,再把电源、硬盘装入机箱,然后把主板上面的信号线、电源线、数据线一一插入之后,最后再把显卡装上。理一理线,这样,整台电脑安装大功告成。
▲换个角度看看。
炫彩RGB留个纪念
▲电脑的RGB部件主要是索泰这张RTX 2060 Super 至尊PLUS OC 跟 金士顿 雷电RGB FURY 和主板的PCH附近的RGB 上面了。
▲索泰的显卡 RGB流光溢彩十分亮 十分酷炫。
▲主板也会有炫彩RGB的光影变幻
好了 进入系统后,我会通过APP把他们全关了.........反正盖上侧面板又看不到..........
理论性能测试
测试前的准备
▲首先来回顾下我这套配置里都有啥?

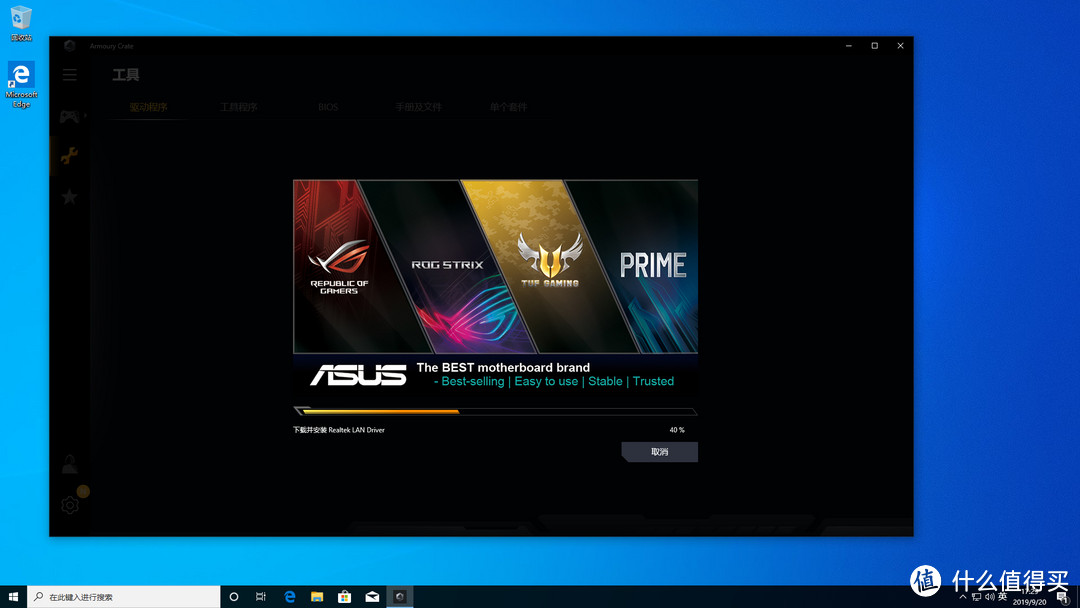

▲使用华硕主板的话,第一次安装完系统之后,都会自动运行Armoury Crate这个APP,当然这个APP是否开启可以通过bios里面进行设置。Armoury Crate 最大的共用就是帮你自动下载驱动程序,或者主板的一些配套APP或者下载最新的bios,你只需选择你想下载并安装的软件,剩下全程看戏即可。
▲下载并安装是自动化进行的,你可以在此时玩一玩跑跑卡丁车,玩一玩王者荣耀之类的,然后坐等 已经全部安装完成,是否重启的提示即可——当然重启啦~~~~~~~
至于N卡的驱动,还需你自己到nvdia的官网进行下载。
▲CPU-Z + GPU-Z 识别完毕,其中内存还是1.35V DD4 3733 18-20-20-20-43,好像有人把小参已经压缩到16-20-20-20啦?
CPU&内存理论性能测试
▲CPU-Z跑分,就跑分能力而言,3600X竟然超越了8700K
▲国际象棋测试,得分相当的不错哈。
▲aida64 内存测试 3900x以下都是写入速度是读取速度的一半,不过在实际使用中,倒是没有感觉任何异样。

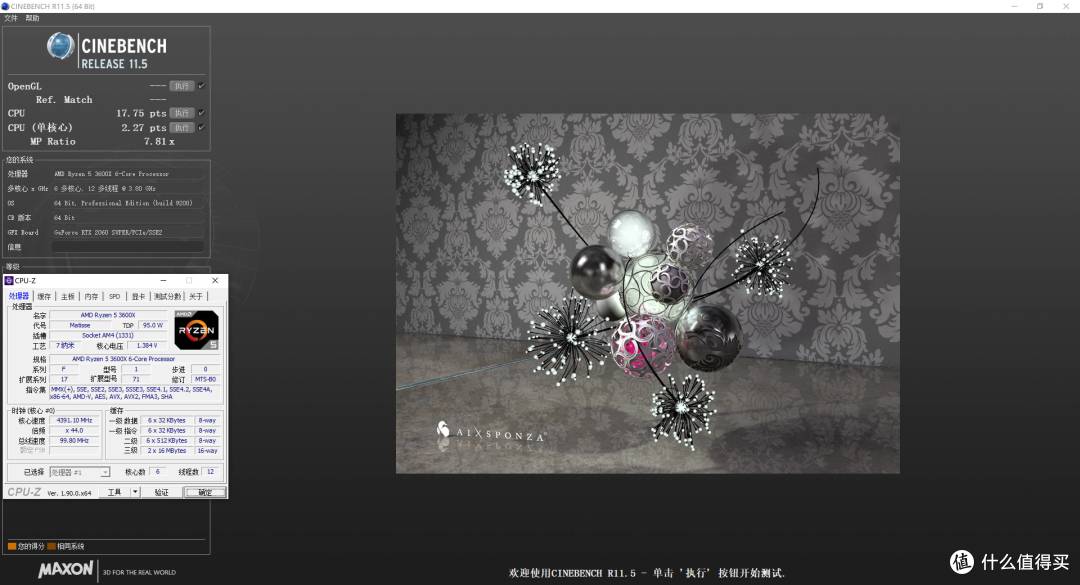

▲CinBench R11.5测试结果,如果新的bios出来,性能大概会再次提升1~3%
▲CinBench R15测试,虽然目前性能很不错,但是新的bios会提高性能哦~~~更期待了。
▲对照着已经用上了新bios的成绩,CinBench R20的提升会更多,大家可以更期待新的bios哦~~
实时光追测试
▲3DMark 的 Port Royal 测试是 最新的实时光追测试,得到了这个得分,比起之前的RTX 2060 提升了很多。
HOF PCIe 3.0 M.2 512性能测试
▲我手上这个是3.0版本的,当然我也有4.0的旗舰版,我们先来看看 3.0版本的HOF这个 SSD的成绩,可以说是群联PS5012-E12主控的标准成绩啦。
HOF PRO PCIe Gen 4.0 M.2 1T
▲这个 HOF PRO 是当时市面上第一款 PCIe 4.0的 M.2 SSD,完全突破了PCIe 3.0 X4时代的天花板。在后续更新了bios以及系统之后,写入速度有望继续提高。
▲连续写入速度在某些情况下,甚至可以突破5000MBps这个里程碑式的速度。
▲当然,高性能意味着高价格,他的价格可不便宜.......希望能有更加亲民的价格。
总结
这就完了??游戏都补测,你逗我?这算啥CP????
▲客官别走,我这边有很多组数据,为了方便大家阅读,做了表格化与数据可视化处理,都在下面的表格里面了,请等等哈~~~~
理论性能测试
▲绿色与淡青色相间的那组数据,就是我们这次的红绿CP——3600x+索泰 RTX2060 Super 至尊PLUS OC,蓝白相间的是3600x+RX5700XT,橙白相间的是 3700X+RX5700,绿色主色调的就是 9700K+RTX2060,这四种组合在预算上差不多,我们来看看理论性能差距吧。
CPU肯定是3700X独一档,3600X与9700K半斤八两,但是CPU呢??????
▲在3Dmark 的Time Spy系列上,NVIDA的显卡优势比较明显,在Fire Strike系列里,AMD的显卡更具有优势,但是,Time Spy系列是DX12项目测试,更面向未来,所以我们这次着重展示DX12项目的测试啦。
▲N卡独有的实时动态光线追踪功能,所以我们这次只挑出2060 Super 与2060进行对比,可以发现 2060 Super在实时动态光线追踪能力上提升了很多。
游戏测试汇总表格
▲其实很多测试项目是迁就于过往的数据而做出的,毕竟现在2060的显卡我已经卖掉了......其中由于古墓丽影 11 暗影在 最新版本的驱动里面,为暗影适配了 DLSS,我们这次也来研究研究DLSS开启与否对游戏的影响如何。
就结果而言,最新的游戏里,2060 Super的表现介于 RX5700XT 与 RX5700之间,在个别的游戏里表现会比RX5700XT更好,当然这是我在AMD平台测试得到的结果,如果换成intel平台,2060 Super的成绩会更加出色。
不过一旦开启了DLSS,2060 Super的表现就立马超越了5700XT,2060 Super可以开启实时动态光线追踪,在运行时功耗更低,能效比更高更静音,但是价格更贵。当然RX5700XT 与 RX5700的最大优点就是价格更科学,更容易被很多在意价格的人接受。
DLSS对体验影响的研究
▲DLSS目前正在逐步适配游戏中,以我的观点,光追可以不开——因为可能影响实际流畅体验,但是,大分辨率下,DLSS必须开,能够让流畅的完美的提升!!!!!
▲图表里,绿色代表索泰RTX2060 Super 至尊PLUS OC,红色代表某双槽的非公RX5700XT,紫色代表某RX5700,白色代表的是非公RTX2060,而蓝色代表的是索泰这张显卡开启了DLSS之后的表现,不开DLSS之前,大家都是TAA时间抗锯齿的。
可以看到,在TAA下,2060 Spuer的表现大致与RX5700的表现形式相当。但是一旦开启了DLSS,在2560 X 1440这个分辨率下,2060 Super的表现立马翻身把歌唱,来到了第一的位置。
▲DLSS开关与否对性能的影响,我们来研究研究,当性能足够或者溢出的时候,DLSS作用不大(1080P分辨率下),但是到了 2K分辨率以上后,DLSS的效果就非常明显了。
其他游戏测试可视化数据
▲这是古墓丽影10崛起的4张显卡测试结果汇总,2060 Super 的表现介于5700XT 与 5700之间。
▲FarCry5 是AMD的游戏,片头大大的AMD LOGO,不过这游戏的体验,2060 Super与5700表现相当。
▲刺客信条 奥德赛算是最新的游戏啦,这次2060 Super 至尊PLUS OC的表现力压群雄,来到了第一名的位置,NV对于新游戏的优化一直都很好。
▲对于老游戏来说,NV的优化就不是很好了,特别是第一款DX12游戏 奇点灰烬,优化效果就不尽如人意啦,希望后续能有更多提升啦。
就结果而言,最新的游戏里,2060 Super的表现介于 RX5700XT 与 RX5700之间,在个别的游戏里表现会比RX5700XT更好,当然这是我在AMD平台测试得到的结果,如果换成intel平台,2060 Super的成绩会更加出色。
不过一旦开启了DLSS,2060 Super的表现就立马超越了5700XT,2060 Super可以开启实时动态光线追踪,在运行时功耗更低,能效比更高更静音,但是价格更贵。当然RX5700XT 与 RX5700的最大优点就是价格更科学,更容易被很多在意价格的人接受。
