本篇约1万+字,图片数160,完整阅读需要... ... 好吧我也不知道。

写着写着发现篇幅实在是有点大, 那不如重新开一个系列吧,就叫#破晓评测室#,宗旨是:如果你恰好对这款硬件感兴趣,那么看破晓评测室的内容可以    #一篇搞定#。

本文面向希望选购Z390主板,以及对华擎ASRock Z390太极感兴趣的读者。如果想要细致了解这款主板,这篇文章能给予足够丰富的信息。


不到1千就能入手?ASRock 华擎 Z390 太极 主板评测


同样是做活动,太极这次比较硬核:

▼ 双破晓十一一直在蹲Z390 太极的好价,结果死活没蹲到,反倒是ASRock Z390 EX4频频开车,屡出好价(最最近看到天猫有15XX的价格)。

ASRock Z390 TaichiASRock Z390 Taichi

问了朋友才得知华擎针对Z390Taichi 推出了特别的让利活动,也就是“华擎太极超频大赛”

两款太极搭配5种CPU,每组奖励一致两款太极搭配5种CPU,每组奖励一致

▼  同样是做活动让利,太极这波操作很骚气针对Z390 Taichi采取了一种非常新鲜的方式:超频大赛的奖金。

要知道国内主板已经很久没见这种硬核活动了。通过太极超频大赛,让利的门槛向所有太极Z390用户敞开,但具体能斩获多少奖金全凭用户自己的热情,说到底心里还是悸动了一下,也算给自己一个继续玩的动力。

距离成绩提交结束还有一个多月,于是11.13日以¥1799-30,实付¥1769下单。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  考虑到分组和难度,自认为拿个小组三等奖不是很难(任意分组前30,保底1000元+妖板学院纯银纪念币的奖励)。不算纪念币的收藏价值,折算一下那就是¥769 买下华擎Z390 Taichi。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  多数消费者对于主板的预算不会超过独立显卡,按照STEAM得出的用户新显卡中占比最大的是GTX1060 6GB这个结论来看,太极的的定价刚好位于这一区间,但本身更偏向有更高需求的那部分用户,也就是中高端的那部分玩家。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  太极的供电规格如果和溢价高的主板去比最高可以摸到¥3000+的价位。如果对于主板预算在2K以下,需要较好的超频性能,良好的性价比以及较高的辨识度,太极是这一区间内不错的选择。

X370 Taichi & Z390 TaichiX370 Taichi & Z390 Taichi

▼  对于ASRock的太极系列也不是第一次用,个人还是比较认可的。

我的上一块太极入手于2017年,当时Ryzen7 1700X全核超频4.1GHz对于供电的要求确实不低。2K元以下的X370有不少,但真的能战的还真不多,最后一眼相中ASRock X370 Taichi(现在已经更新到X470了),黑白搭配彦只能打,一圈使用下来也没让我失望。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

妖板学院纯银纪念币:

▼  ASRock的妖板学院纯银纪念币我这里也有一颗,也是这次超频大赛中覆盖面最广的奖品,采用木制礼品盒包装,毕竟它会被用于收藏。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  华擎妖板自是不必多说,当初开放BIOS可以给i5 6500超外频我记得就是从华擎开始的,在intel惯例挤牙膏的情况下让很多人在i5 6500上超到了接近i5 6600K的性能,E3 V5也是这个操作。同样的芯片组,华擎能解锁更多的性能,因此有了#妖板#之名。

这次20克的纯银纪念币,我觉得收藏意义本身就是价值的体现,对于多数用户而言也是是作为超频大赛参与者的一个纪念。(外观会在别的原创里曝光)

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

附件 ·  中端标配

▼  Z390 Taichi 配件包,SATA3.0×4,nVIDISA SLI桥接器,天线,金属挡板和说明书操作手册。

整体来说中规中矩,SLI桥也是中端以上主板的标配。

顶级的主板可能会有M.2磁盘阵列卡或者DIMM2 扩充槽。但考虑到附件零售都要几百,所以太极这套附件已经是价格区间里能做到诚意的极限。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  另外说句实话太极的在商品命名非常质谱。

同样是带无线网卡的主板,别家至少还加个“AC版”的后缀,但是太极什么都没有,消费者要不靠知识积累,要不靠自行参悟。

因为在标题和命名中无从体现,以至于很多人的都不知道太极是有原生无线网卡的,这点很神奇。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  ASRock闪光帖,没想到华擎也有送贴纸的那一天,不过面积比较小。

普版太极的棍状无线接收器,确实不如Z390 Taichi Ultimate无限版的矩形接收器来得好看。

后者增加了万兆网卡,定位更加接近小型工作站,虽然无限太极贵得不多,但也有贵的道理。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  华擎 Z390 Taichi支持NVIDIA SLI 和 AMD CrossFire,A卡支持到三卡CF,这也是中高端Z系ATX  主板的标配。

另外华擎会在主流芯片组中的入门型号取消SLI功能,通过降低主板的售价来提供更高性价比,这一点我觉得无可厚非,毕竟入门款的用户对于多卡的需求并不旺盛,性价比也低。

有趣的是华擎也会单独做一款“SLI”后缀的主板,譬如ASRock X470 Master SLI和Z370 Killer SLI来满足一部分玩家的需求,也是把产品细分做到了很高的程度。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  SLI HB 基础版本桥接器,在颜值上不必追求,¥6999的主板送的桥接器也就这个水平(嗯最近会有开箱)。虽然不带任何信仰加成,但胜在实用和方便。如果你有MOD的天赋,到不失为一个不错的素材。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

外观 · 继续延续暗黑太极风格:

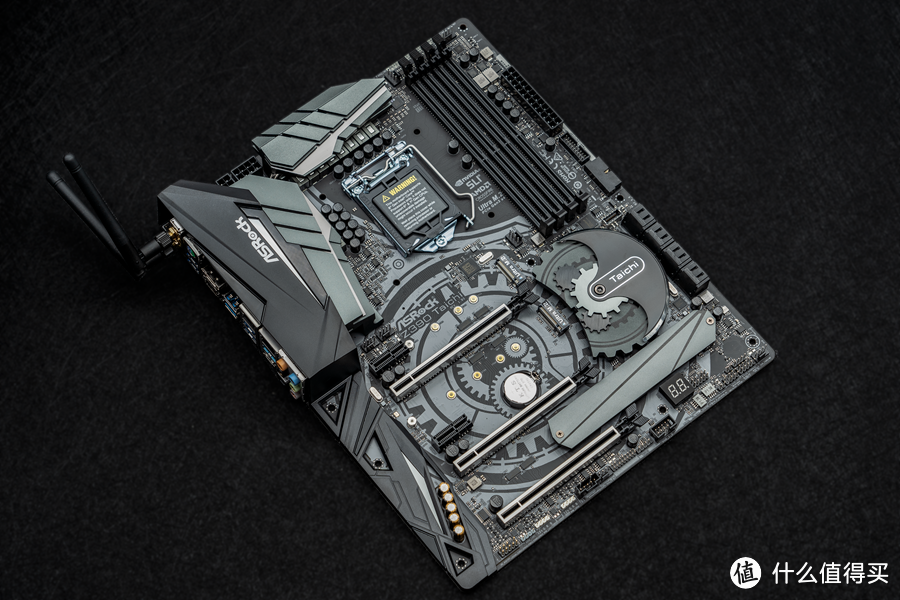

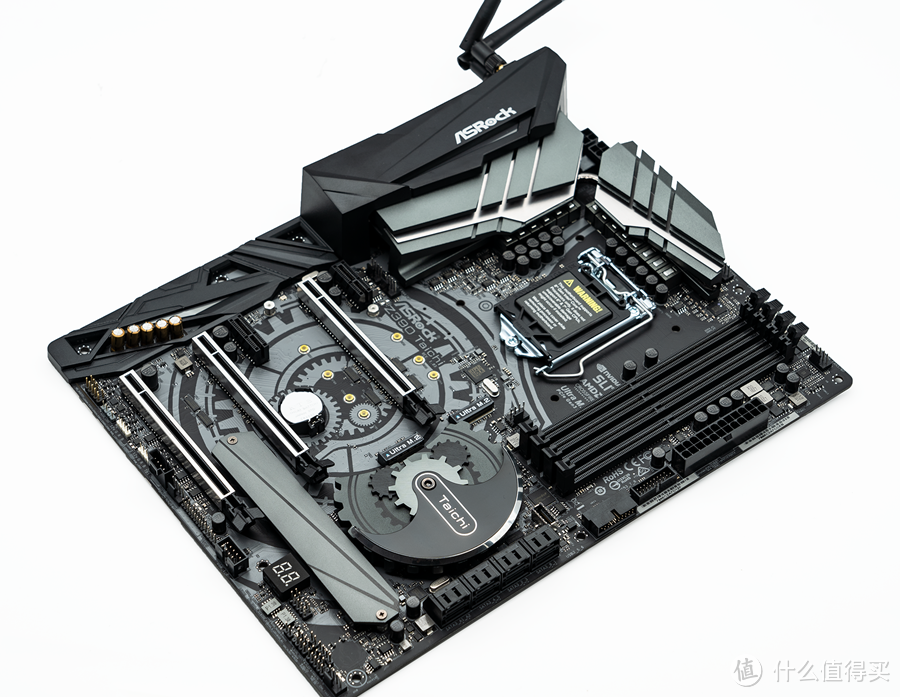

▼  华擎 Z390 Taichi 整体外观:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  太极系列到了Z370出现了“暗黑太极”的概念,一改此前黑白的配色,如今这一系列延续到Z390上,变为了黑色+靛青色的组合,在我看来配色上不具备此前黑白配色的视觉冲击力(参见X370太极)。

但Z390 Taichi在颜值上和细节上反而有不少的提升,下文中会有细节的赏析。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

I/O  · 随着芯片组而提升:

由于推出仓促,很多Z370主板是Z270主板小改而来,甚至有说直接刷个bios拿出来卖,Z370芯片组被称为“临时顶缸的一代”,而Z390芯片组是真正的完整版。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

但有趣的是Z370和Z390所对应的CPU是通用的,出于竞争力和适配性出发,Z390多数主板提供了8+4的供电,领先绝大多数的Z390,至于选购建议,还是那句:买新不买旧。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  华擎 Z390 Taichi 的I/O装甲和Z390 Extreme4 的相似度很高,这也是比较遗憾的地方,但I/O装甲下的散热片,Z390 Taichi 则有有了明显的优化,在硬件和细节上拉开和Z390 Extreme4 之间的定位,下文会有展示。

带DP和HDMI核显输出接口,可以组双连屏。支持 HDMI,最大分辨率可达 4K x 2K (4096x2160) @ 30Hz • 支持 DisplayPort 1.2,60Hz 时最大分辨率达 4K x 2K (4096x2304)

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

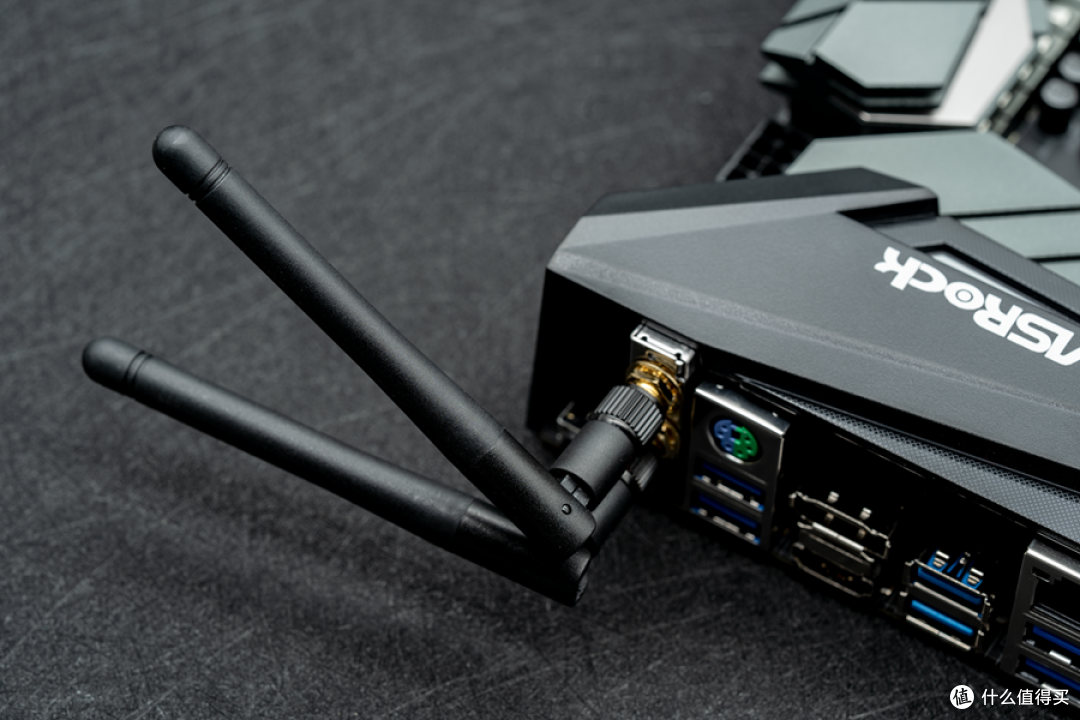

▼  依旧搭配了太极系列必不可少的无线网卡功能:


不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  无线网卡镀金接口。

Z390带Intel CNVi Wi-Fi,没错就是那个B360主板有,但Z370反而不具备的CNVi Wi-Fi功能,所以都说Z370是intel硬挤出来的,而390才是完全体。

intel(R) Dual Band Wireless-AC 3168intel(R) Dual Band Wireless-AC 3168

▼ intel(R) Dual Band Wireless-AC 3168 参数 :

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  结合Intel的无线模块,可以支持802.11ac Wave 2传输协议,并不是旗舰网卡,但同价位用AC9462也是55开。433Mbps对于多数用户也是足够,如果换做AC9560那么这块主板就真不得了(一个比较梦幻的假设)。

但更神奇的是很多人不知道太极自带无线网卡,我也不知道该怎么形容。也许到手后会觉得:“我擦这东西还送天线的?”那种“我值到了的感觉”。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

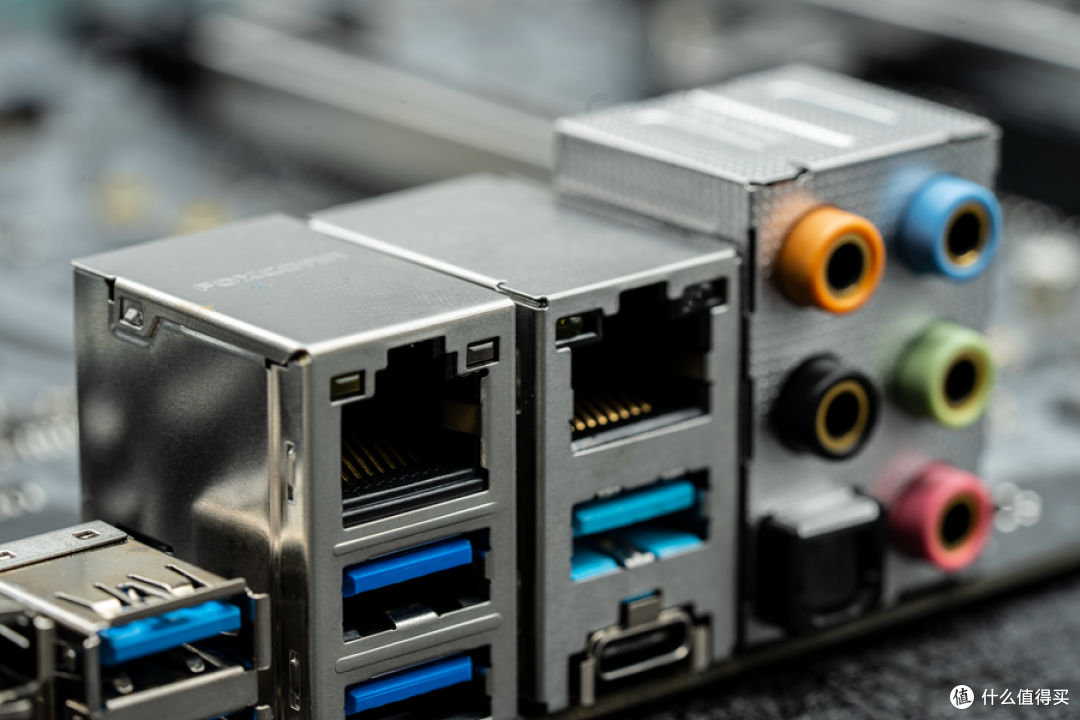

▼  双网络端口((网卡分别为Intel I219V和Intel I211AT))的设计可以应用于多路聚合、软路由以及带宽加倍等功能,以前更多地被应用于服务器主板上,也是今年来逐渐在消费级主板上出现。

太极的I/O挡板进行了黑化处理:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  这个像菊花更胜齿轮的孔是留给CLR CMOS的:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  这个位置就比较神奇的一点,更常见的还是在主板PCB板上。

不过考虑到打开机箱盖和寻找按键的时间,我相信读者很快就能明白把清除键设计在I/O面板上无疑更加方便(本人亲测是这样的)。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

更强劲的MOS散热片设计

▼  Z390对标的是intel新推出的第九代酷睿酷睿系列,其中有一颗CPU的功耗在水冷超频下就可以非常夸张:那就是i9 9900K,5.0GHz 单烤FPU 在AVX-3的情况下也是轻松过230W。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  事实上有所追求的中高端Z390主板在设计时,RD都会考虑到搭配i9 9900K超频使用。

因为此时MOS管会达到一个较高的温度,在目前广泛采取被动散热的大背景下,对于MOS散热片的往往需要重新设计,这块主板也不会例外。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  华擎 Z390 Taichi 的MOS金属散热片设计明显比 Z390 Extreme4 要强一筹,在我的主观上这次整体的散热模组重量是要超过以往的太极系列的。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  拿着EX4来对比你会明显发现太极的散热片更加好看,但有时候我会想既然散热片那么复杂的设计都去做了,为什么I/O装甲不去重新设计一个。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  尽管同为靛青色的散热片,但Z390 Taichi 中间加入了一层不锈钢垫片:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  垫片表面经过防锈处理,所起到的不仅仅是装饰的作用:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

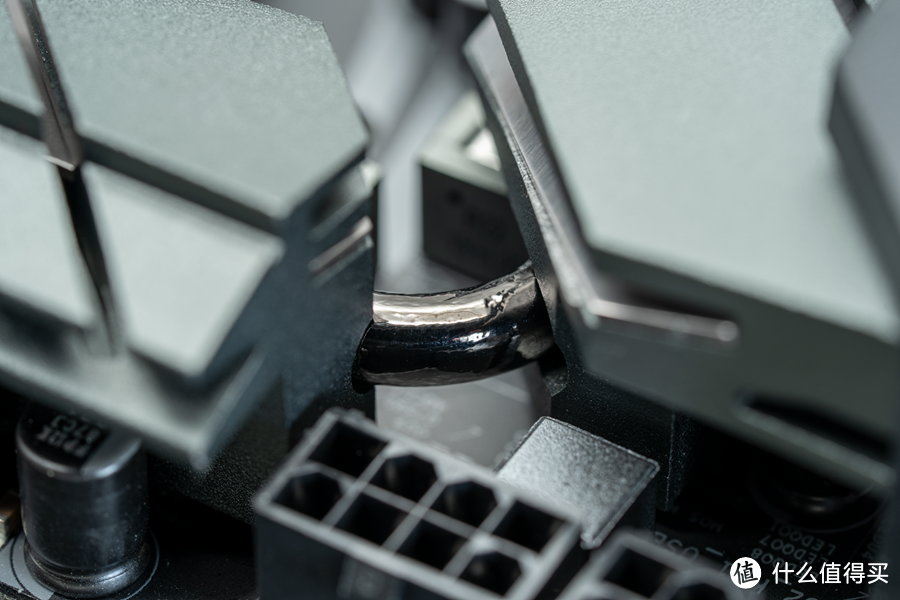

▼  可以看到亮块散热片之间通过一根镀镍热管相连,这也是太极系列延续下来的特点。

也有其它家的主板做了联通的设计(不是交话费的那个联通),但连接的是塑料片,仅仅起到视觉相连的作用,而华擎 Z390 Taichi做了散热上的优化。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  另外主流的Z390 ATX大板都提供了8+4pin供电,一定程度上也是为了搭载更强的i9 9900K做准备,而在多数情况下,只插单8pin也足够使用。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

外观与细节:

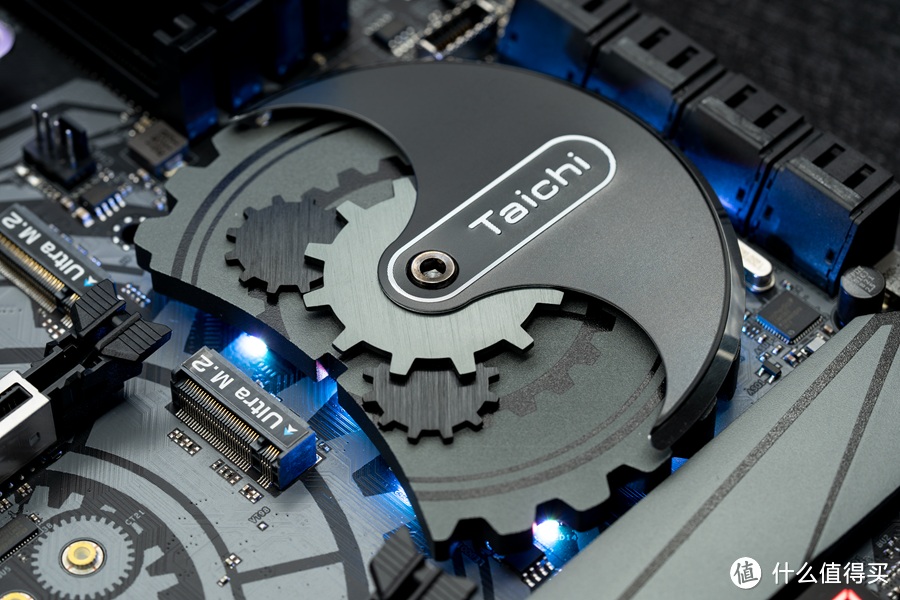

▼  PCH Shild依旧是标志性的太极齿轮,但Z390更加强调立体的视觉效果,这一点上明显领先于前作。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  可以明显看到PCH Shild做了立体设计,美观程度相比Z390 EX4提升了不止一筹(

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  顺便也补一张Z390 EX4   的PCH Shild

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  保护罩和分层概念的引入也让这次的PCH Shild在细节上显得非常精致。

事实上我在第一眼看到Z390太极时,对它靛青色的配色和整体感觉并不满意,但在分析它的细节时,我放下了原本打算砍向产品研发那把40米的长刀。总体来说确实有不少可取之处,不只是提供功能,更有了一定的观赏意义。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  PCH Shild上黑色和靛青色齿轮的细节,事实上也正由于这种立体结构的引用,使得这次的PCH Shild在厚度和重量上均超过了以往的水平。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  提供三条PCI-E插槽,全部做了镀金强化,起到电磁屏蔽和抗显卡拉扯的效果,虽然不是核心组件,但确实很多中端主板是不带这个配置的:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  支持模式:3 x PCI Express 3.0 x16 槽 (PCIE2/PCIE4/PCIE5: 单 - x16 (PCIE2);双 - x8 (PCIE2) / x8 (PCIE4);三 - x8 (PCIE2) / x4 (PCIE4) / x4 (PCIE5))

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

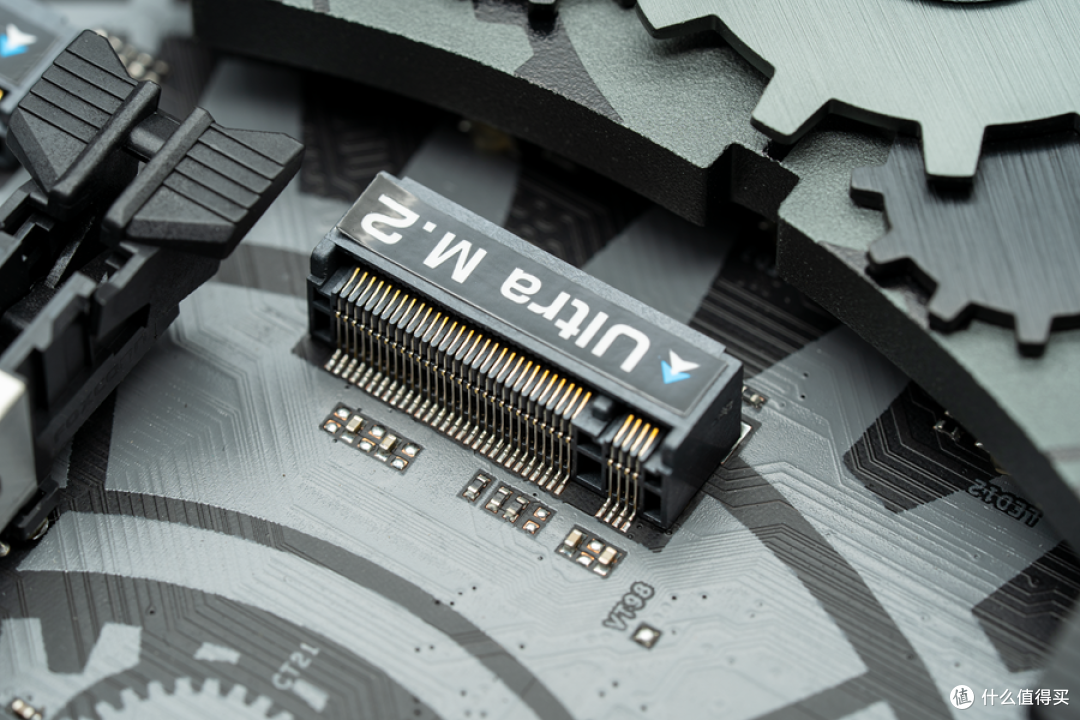

▼  三条M.2接口,均支持Nvme协议,同时支持英特尔 傲腾技术,不过不像很多主板有一条M.2插槽只支持到2242,华擎的三条规格完整,最低也是2280,这一点值得好评。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

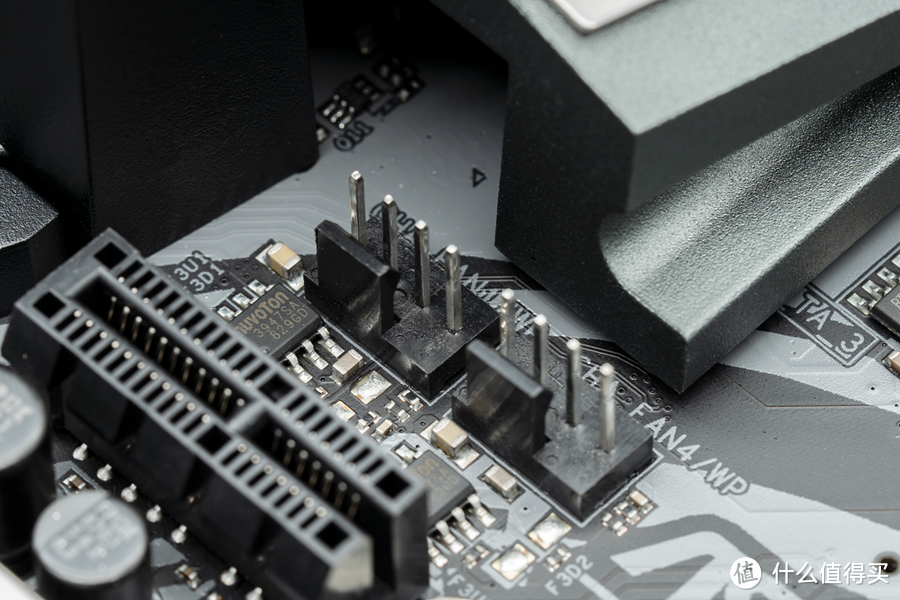

▼  另外值得一提的是,华擎 Z390 Taichi 有9个4pin风扇接口,这对于普遍6槽的主板而言是不小的提升。可以在不借助转接器的情况下提供丰富的拓展方案(值得一提的是这块主板的水泵接头提供24W的功率,也可以用于分体水冷的水泵供电)。

其中仅在第一条PCI-E槽之上就有两枚4pin供电接口,可以用于一体水冷的水泵供电,或者给MOS区域增加一个风扇位:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

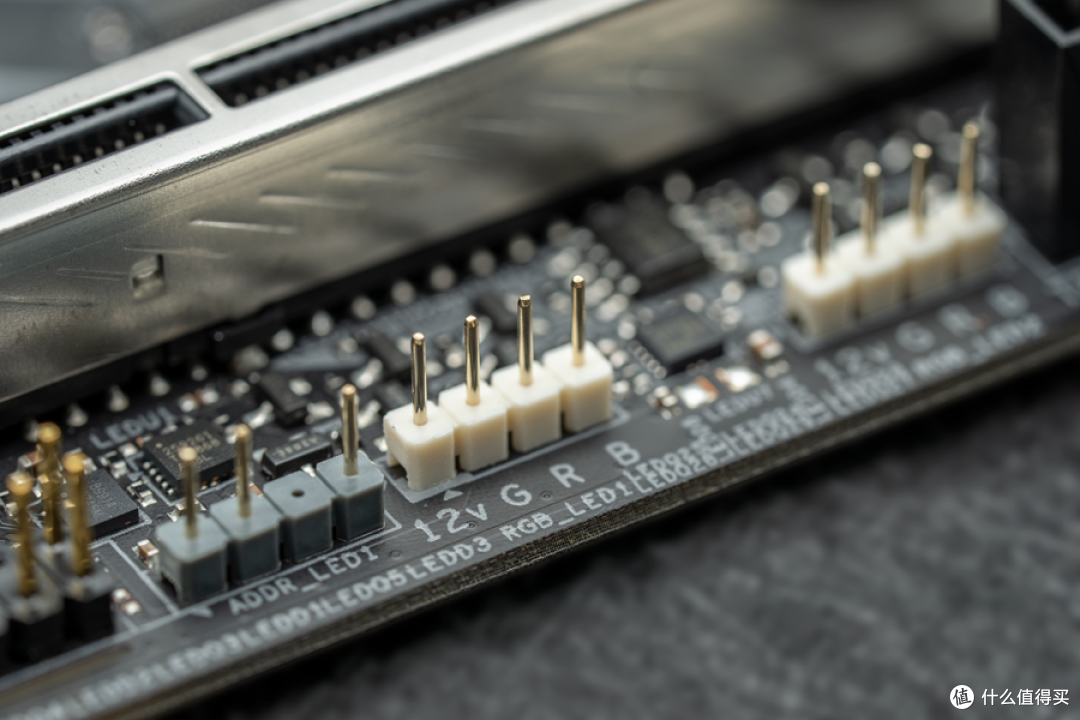

▼  比较有意思的是这款主板提供了两个12V RGB接口,和一个3针 ARGB可编程插针。

以目前来看4针是主流,3针ARGB是未来的趋势,太极一次性给全也算有诚意。或许有人会觉得3针接口在这里价位里没什么稀奇的,但事实上并非如此,详细我就不说了,ARGB并不是¥1799价位的标配,这个事实比较残酷一些。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

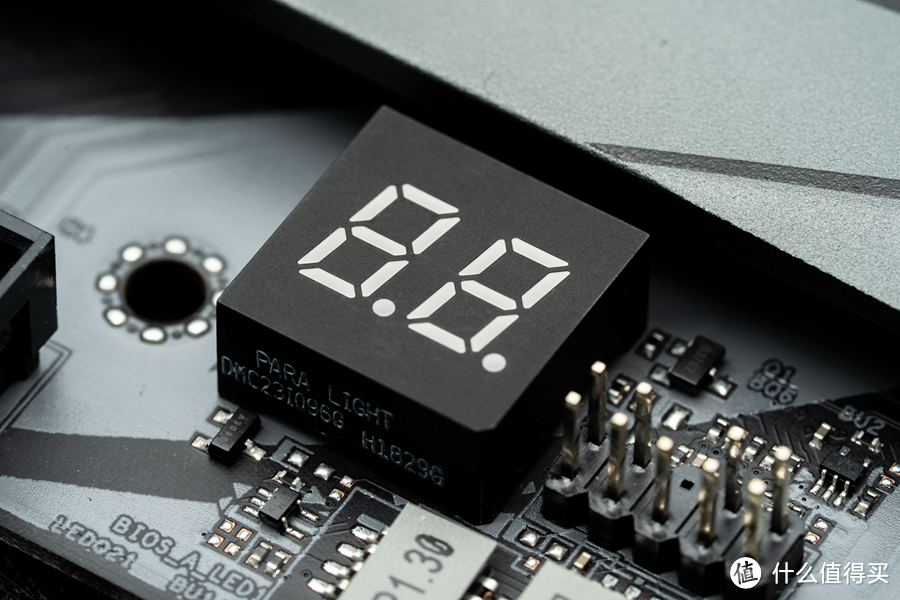

▼  位于主板底部的Debug灯,如果遇到无法开机的情况,可以查询故障代码来找原因,原则上我更喜欢简易灯,但代码灯可以更加准确地反应出故障所在,两者各有所长。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  主板底部提供两枚4pin DC/PWM风扇接口,其中一枚位于最右下角,这也是我比较认同的设计,方便的整机的风扇位拓展:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  SATA3.0 ×8 ,相比很多6插槽Z390还是要良心,但要区分原生和拓展。

原生6 x SATA3 6.0 Gb/s 接口,支持 RAID(RAID 0、RAID 1、 RAID 5、RAID 10、Intel Rapid Storage Technology 16)、 NCQ、AHCI 和热插拔  。M.2接口会占用部分带宽,详情见说明书。

拓展2 x SATA3 6.0 Gb/s 接口 (由ASMedia ASM1061提供),支持 NCQ、 AHCI 和热插拔。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  USB C 3.1 Gen2 针脚(右ASMedia ASM1562 Retimer提供),10Gbps的Gen2传输速率就很强,理论带宽比传统USB3.1 Gen1大一倍。尤其在很多固态U盘推出后,对于接口速率的要求上升到新的高度。

这是Z390芯片组升级的地方,比较神奇的不是每一块ATX Z390主板都有这个接口,当然这也看消费者的机箱是否支持,可以想见2019年以后的新款中端机箱,TYPE-C接口会是标配。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

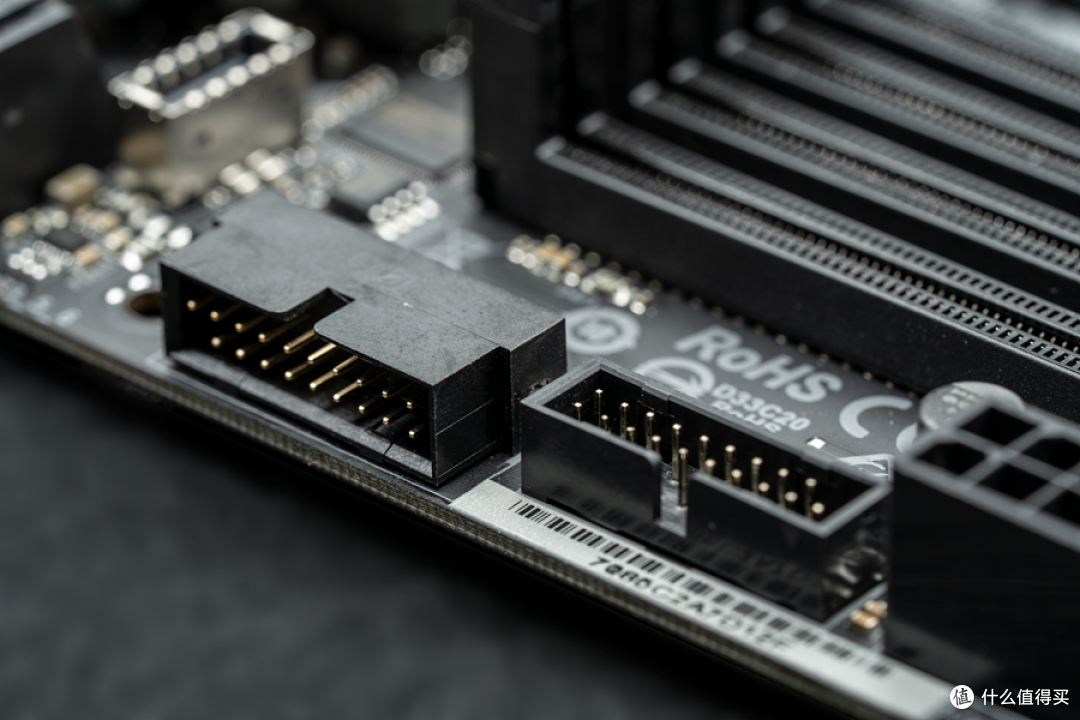

▼  非常好评的双向USB 3.1插槽,两个方向的插槽各凭喜好,我个人喜欢横向插入,可以让机箱的走线不显得凌乱。还有很多情况,机箱背面的开孔位置太贴近主板,只能走竖插,这款主板两种接口齐全,一次解决问题。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测


▼  音频区域被主板装甲覆盖,虽然这一区域在机箱中基本是被挡死的,但依旧在设计上下了功夫。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  装甲之间斜向排布的五颗音频专用电容。

这里要说的是音频区域的装甲虽然有RGB光,但本身不提供供电接口,而是直接透射出主板PCB本身的灯带,这也是目前主流的做法:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  Nichicon Fine Gold 系列音频电容,这个成本相对较高,比起杂牌音频电容要贵几倍,请相信我同样是听个响,但区别还是有的,贵有贵的道理在使用范畴是不会错的。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测


拆解 · IC ·  Shild

在进一步的拆解上,我取下了PCH Shild和MOS Shild:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

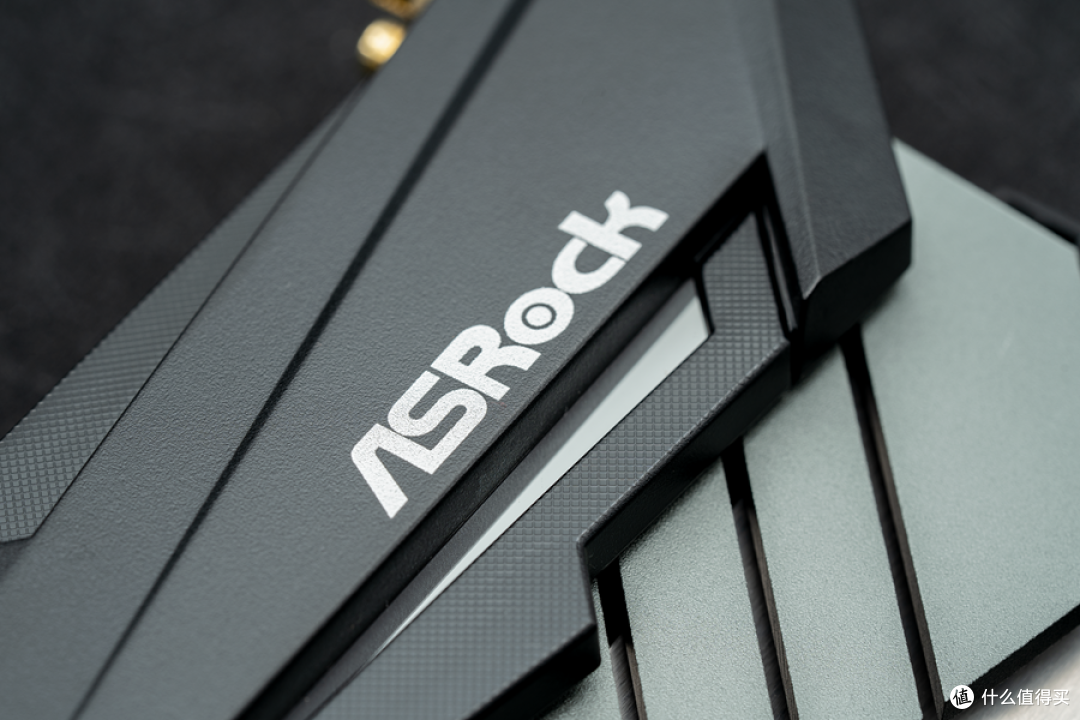

▼ 首先是 MOS Shild,这一代的装甲块头大,设计得也比上以往的要美观,除了我个人对靛青色不是很感冒意外,别的没什么能黑的。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测


▼  装进机箱里什么颜色都变成黑色了,问题不大。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

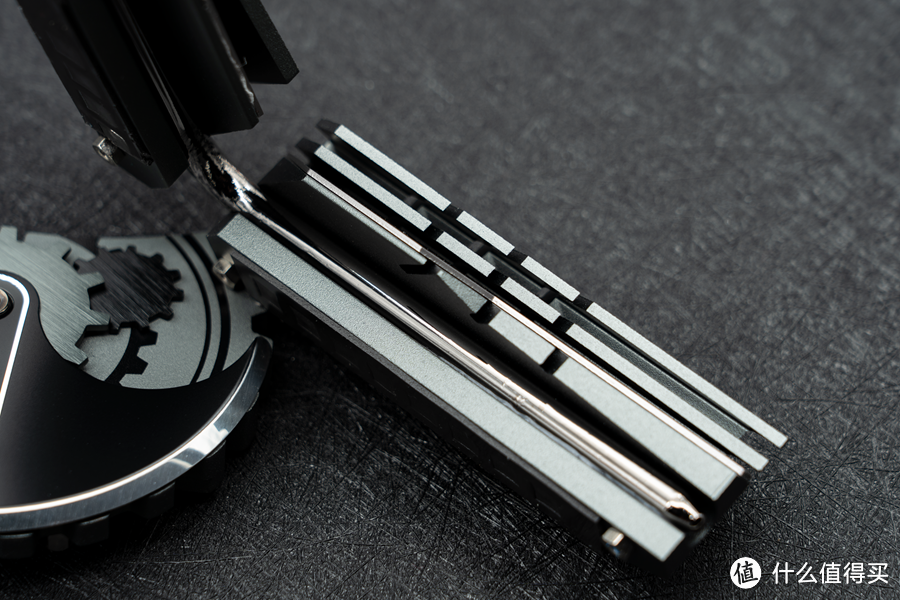

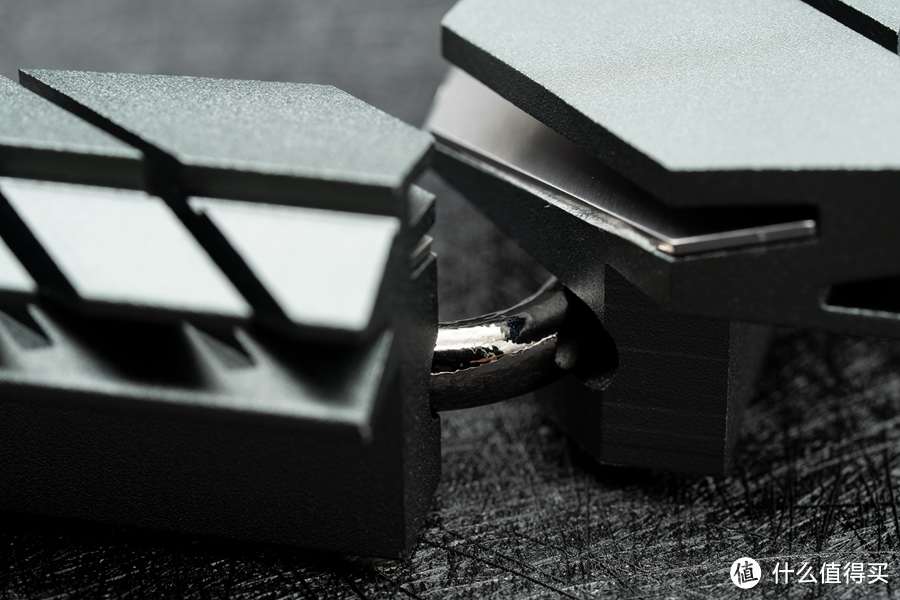

▼  直径6mm的镀镍热管贯穿两块MOS Shild

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测


▼  这在一定程度上起到了热传导的作用,如果搭配下压式散热器可以起到不错的效果。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼   搭配机箱风道也可以利用起热管的热传导效果,譬如上吹的水冷排和机箱前后的风扇布置。但始终不及安装独立风扇来得高效,在所有硬件都是标准化的前提下,开辟一个独立风扇的区域还是比较难的(PRIME -A那个并不算好用)

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  在追求超频的过程中,热管的优势在于裸主板只需要一个风扇就可以给整块MOS区域进行散热:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  最后补一张PCH Shild的照片,拿在手里沉沉一坨,可以看出这块金属板被加工得有多厚:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  华擎 Z390 Taichi 提供了一根金属M.2 Shild,嗯是仅有的一根。回忆了一下,2K以下价位的390主板,确实都只有一跟,随即释然了。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  在很多主板继续沿用塑料M.2 Shild时,金属材质很容易引起好感,虽然在设计上还有提升的空间(工程师审美),但这厚度确实是给足了:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

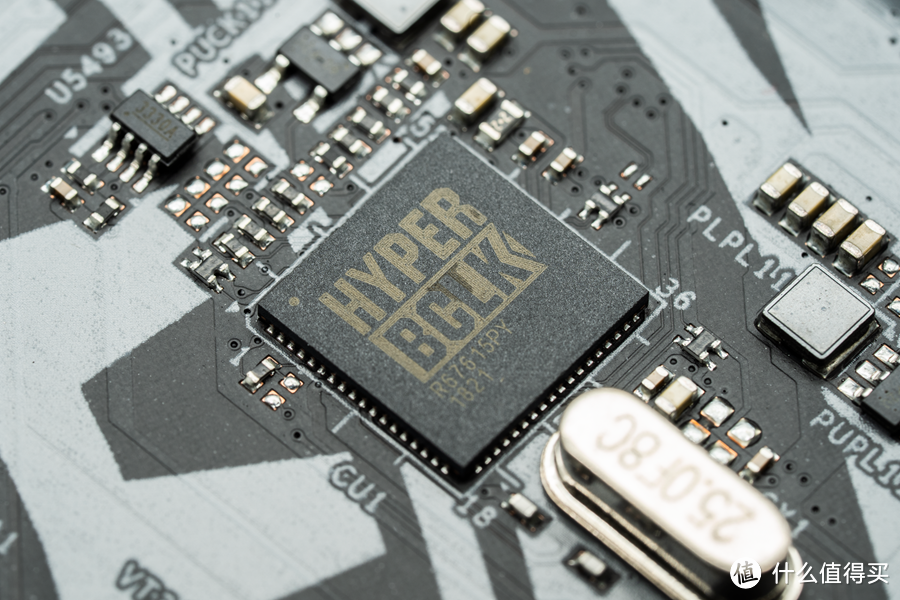

▼  CPU附近依旧带有Hyper BCLK外置时钟生成器,用于精准地超频。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

这里我随便具体个例子聊聊华擎曾经的黑科技。在B85时代有一颗神U叫做E3 1230,弄得i5都不好卖了。intel一看不行,你们都去买E3了这还咋整?所以下一代E3支持的主板变为C236/232。

intel的大势不可违,但是华擎还是拓展了福利,ASRock Fatal1ty E3V5最大的特色就是能无视限制,给E3 V5超频了(C232/236芯片组本身不支持E3 V5超频),华擎把Hyper BCLK超频、Non-Z内存超频都用上了。才用的就是Hyper BCLK芯片,这也是“华擎自古出妖板”的来历之一。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  板载声卡为Realtek ALC1220旗舰声卡,这款芯片的使用率很高,也是目前中端主板的基准,其它要看放大器和电路设计。

此外这款主板带120dB SNR DAC,带微分放大器。而用于前面板音频接口的额外带 NE5532 高品质耳机放大器(支持 最高 600 Ohm 耳机),这也是Z390 Extreme4 的标配:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  负责TYPE-C Gen2 的芯片是来自ASMedia的ASM1074:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  IR电源控制控制器为来自英飞凌的IR35201,至于定位如何,我列举几块同样采用IR35201主板型号:msi Z390 GodLike超神、技嘉Z390 Arous Extreme/Master,都是各家的旗舰和次旗舰款。

主板背面还有6颗英飞凌的IR3598倍相芯片,实现主板6相倍相到12(10+2)相的供电规模。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

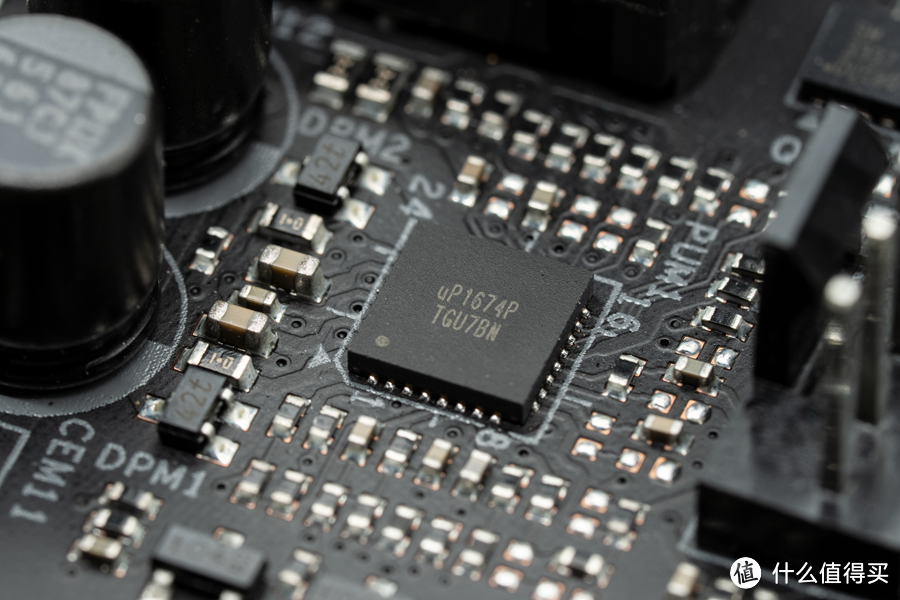

▼  内存供电控制器为uP1674P,官方数据为4200(OC),但如果内存颗粒体质足够好,可以超过这个数值,印象中某RD说过9900K内存控制器会弱一些,因此标内存频率时数据会稳妥一些,换上9700K没准就起飞了。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼ 位于主板背面的ASM1184e用于PCI Express的分组交换:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  这款主板上新唐科技nuvoton和asmedia的芯片是真的多(虽然其他中高端主板基本都用这两家的控制芯片,背面较大的一颗为NCT6791D,主板状态的监控芯片;ASM1543芯片是Type-C切换芯片;

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  采用了尼吉康12K音频电容,此外也可以看出这款主板对音频区域做了独立布线,另外分割线是带RGB效果的,点亮时会直接

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  intel(R) Dual Band Wireless-AC 3168,支持更换与升级:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼ 双LAN口是一个经常被消费者忽视的功能,是 从服务器主板上下放的配置。事实上不论做软路由还是多拨带宽累加,又或者组内网都是都能收获不错的效果。

从这点看太极已经有些往专业的角度延伸,嗯有时间我会出一些简单的教程。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  打开散热片后会可以看到华擎 Z390 Taichi 的MOSFET和电容电感:

很多人的第一感受是相比不少主板两上两下的MOSFET,华擎 Z390 Taichi 的用料是不是少了点。

不是,继续往下看即可。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  这款主板的MOS管采用了德州仪器TI 87350D(60A),也是目前各个Z390批次中比较好的IC。

双层的MOS有效减少了电阻,增加了电流的通导效率,也减少了MOS的发热量。

对于太极超频工作时的MOS温度一直都比较放心,之前有看过多款Z370超频MOS温度横评,太极的成绩是第一梯队,而这次的Z390 Taichi在此基础上又多了不少的优化,2K元以下的主板中,MOS温度拥有平均以上的水准是不难的。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

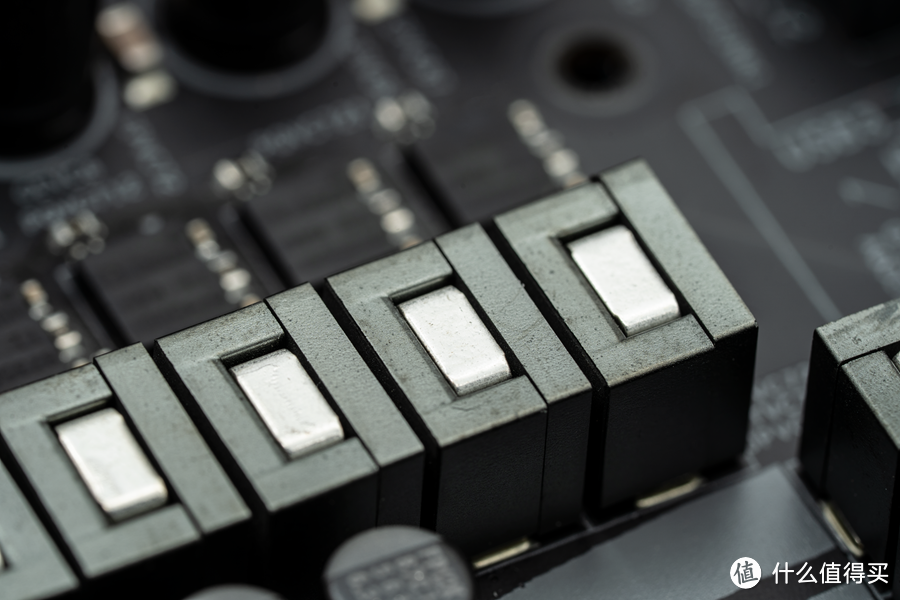

▼  未知品牌的铁素体电感,带金属屏蔽设计。供电部分采用了6相倍相到12相设计,其中2相给了内存。相比Z370太极的并联设计,这款Z390太极进步可谓相当之大。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  此外Z390 Taichi电容的均为来自尼吉康的FP12K系列的固态电容:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  事实上整块主板包括CPU供电、12V主板供电以及PCI-E供电均为尼吉康的FP12K,在用料上还是比较可靠的:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

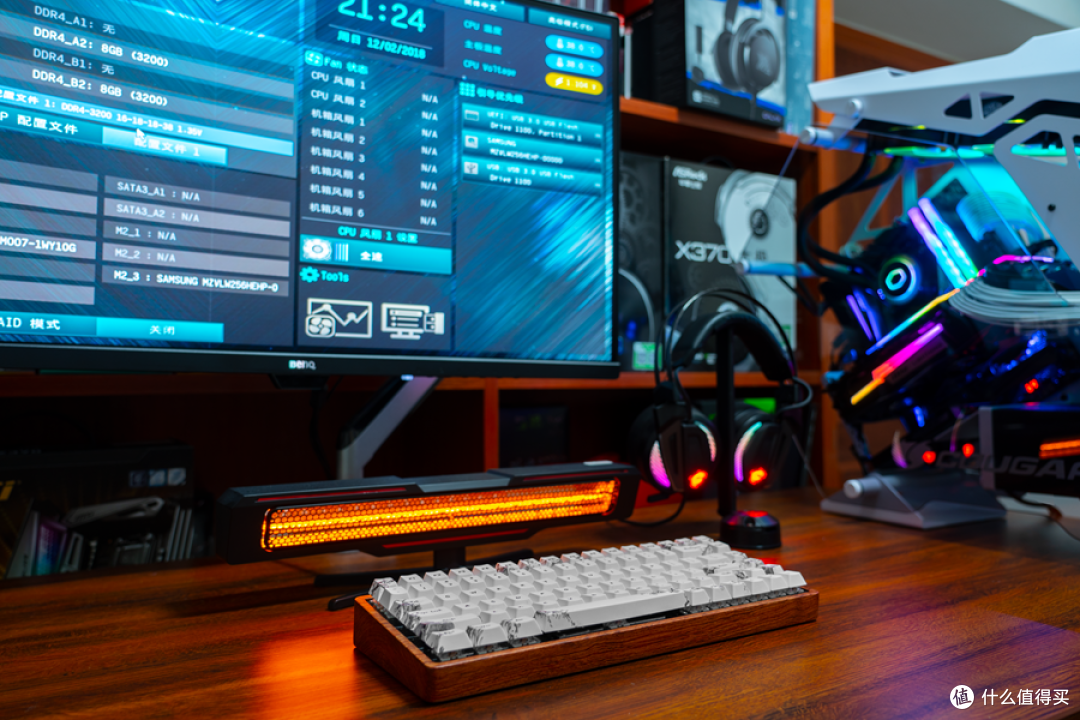

系统搭建:

CPU:i9 9900K ES(临时用一下)

主板:ASRock Z390 Taichi

硬盘:三星PM981 512GB

显卡:msi GTX1080Ti Lightning

内存:Klevv CRAS X 8GB ×4 3200MHz

电源:九州风神 DQ650-M 金牌全模组全日系电容

机箱:骨伽征服者 半开放式机箱

散热器:酷冷至尊 ML360 RGB 一体水冷(上机平台)/ 超频三 偃月240一体水冷(裸平台)

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

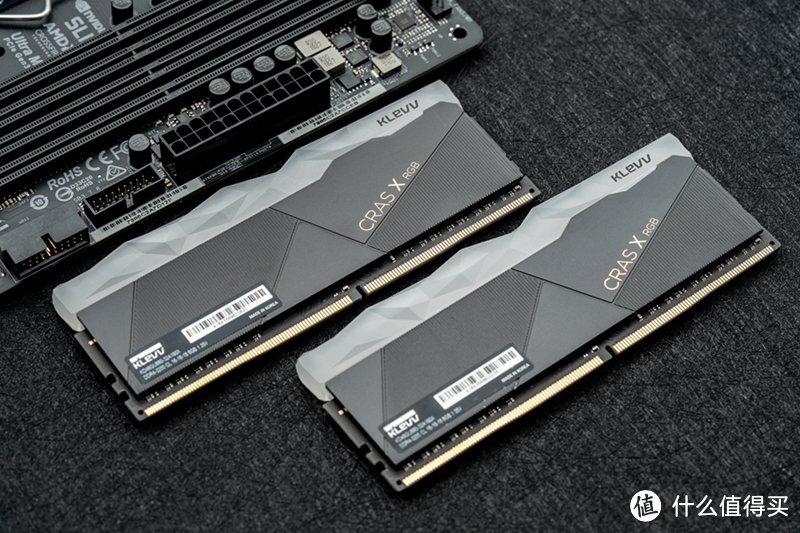

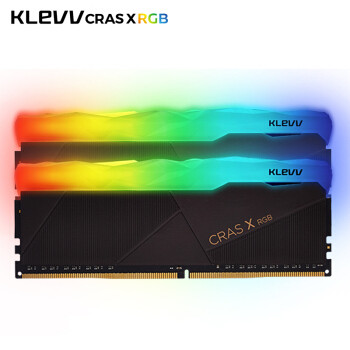

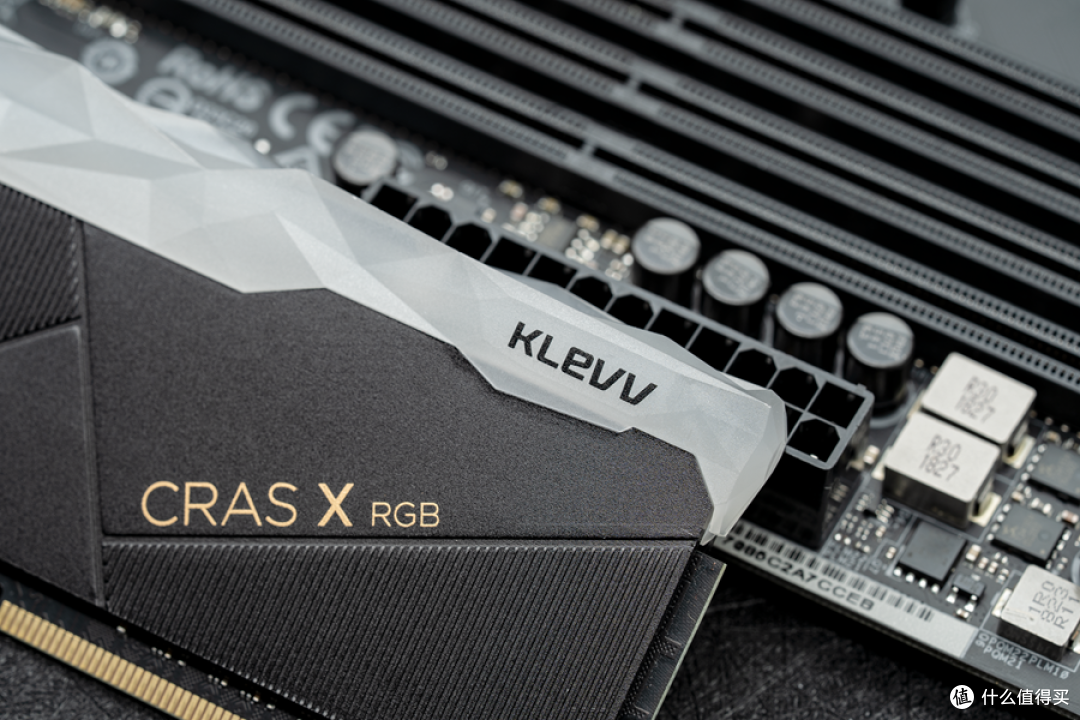

▼  内存选用科赋新款的RGB内存 CRAS X 8GB 3200Mhz ×4

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  由于DIY爱好者对审美的提升,也对厂家新品设计的完成度提出了更高的要求。其中Klevv  在CRAS X上科赋给出了一个比较有趣的方案:一整根晶体状柔光导光条贯穿马甲

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

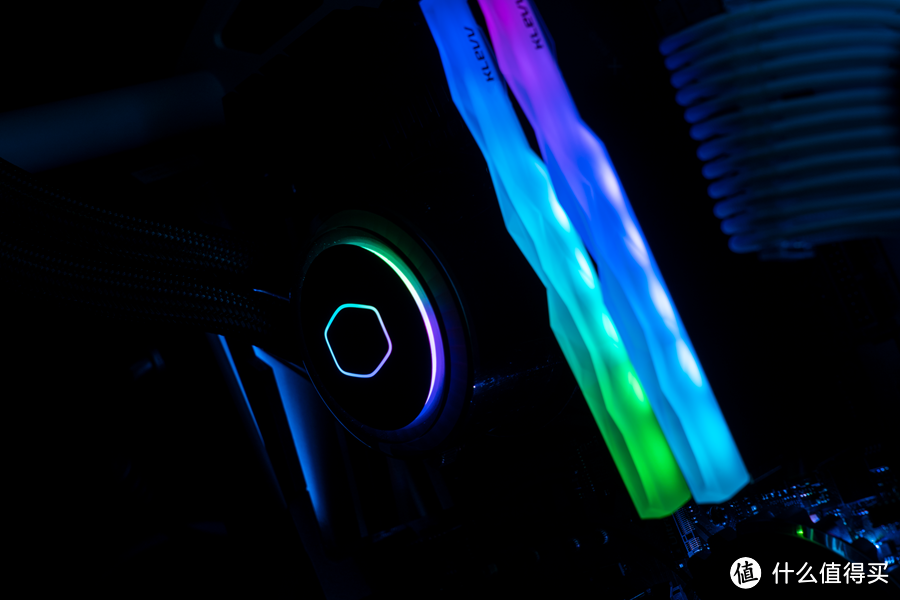

▼  晶体状的导光带除了长以外,厚度也是感人,同时也实现了晶莹剔透的预期效果:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测


▼  现在回过头看,相比于追求多面体透光的效果,CRAS X这种简单粗暴又不失颜值的设计也是不错的解决方案:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测


不到1千就能入手?ASRock 华擎 Z390 太极 主板评测


▼  靛青色的涂装是这一带太极很明显的特征,不过塞入机箱后,配色也就不那么重要了。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  此外搭配的还有圆刚GC573 4K  视频采集卡,因为有4K采集和推流的需求,现在也是我搭配在主机的配置之一。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

圆刚GC573 带RGB效果,好吧主要是还是旗舰级别的性能,外观更多的是性能的附属品:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  显卡选择msi GTX1080Ti Lightning,一款广受好评的10系旗舰风冷,同时也期待一下今年的RTX2080 Ti 闪电回是什么样子。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

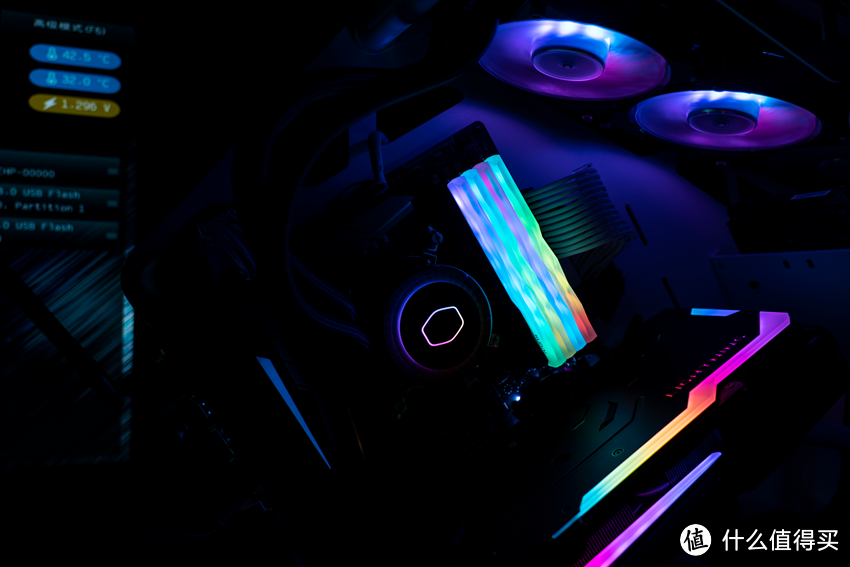

灯效设计

▼  华擎Z390的灯位设计得比较保守,主要体现在面积上克制。虽然没有学隔壁拿贴纸来糊弄一下消费者,但也算不上灯效颜值第一梯队。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  ASRock PolyChrome RGB灯效软件

设计非常直观,可以统一灯效也可以分区设置。其中    RGB风扇等设置是以主板RGBA接针为UI

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

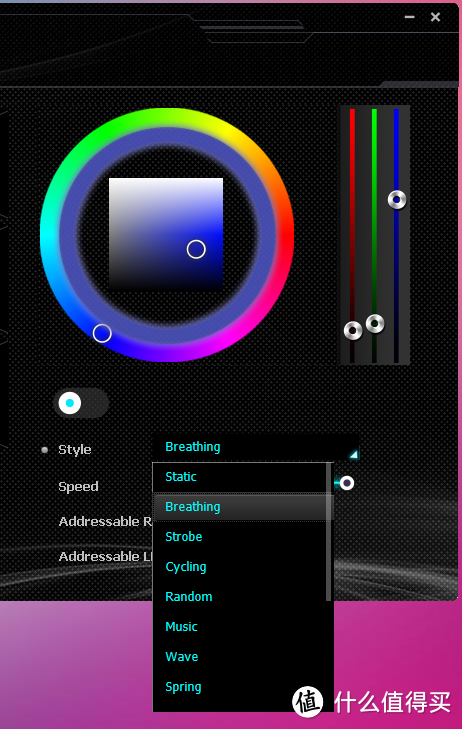

▼  1680W色的调色盘以及原生动态灯效:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  一边是消费者希望找主板在外观设计上有更多的新意,另一边是很多过犹不及的案例,所以下边会多给一些图来让读者自己判断。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  音频区域的灯带设计得偏短其实也和独立显卡遮罩有关,Z390太极音频区所露出的灯位,基本可以在两槽卡的情形下露出。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  上文中被我狠夸的PCH SHILD的,也因为没有做透光设计,而在灯效上吃了一些亏,但好在质感依然惊艳。


此外关于PCH SHILD的透光方案一直都是RD比较头痛的东西,视觉上直接被显卡覆盖的就有它,所以也就有了隔壁拿闪光贴纸应付一下的方案。直接取消如果遇到纯颜值党估计会不买账。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  和Z390 EX4一样用了底板透光的设计:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  PCH SHILD 在机箱中的灯光效果,为了让光效面积增大,SATA母座也做了斜向的设计:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

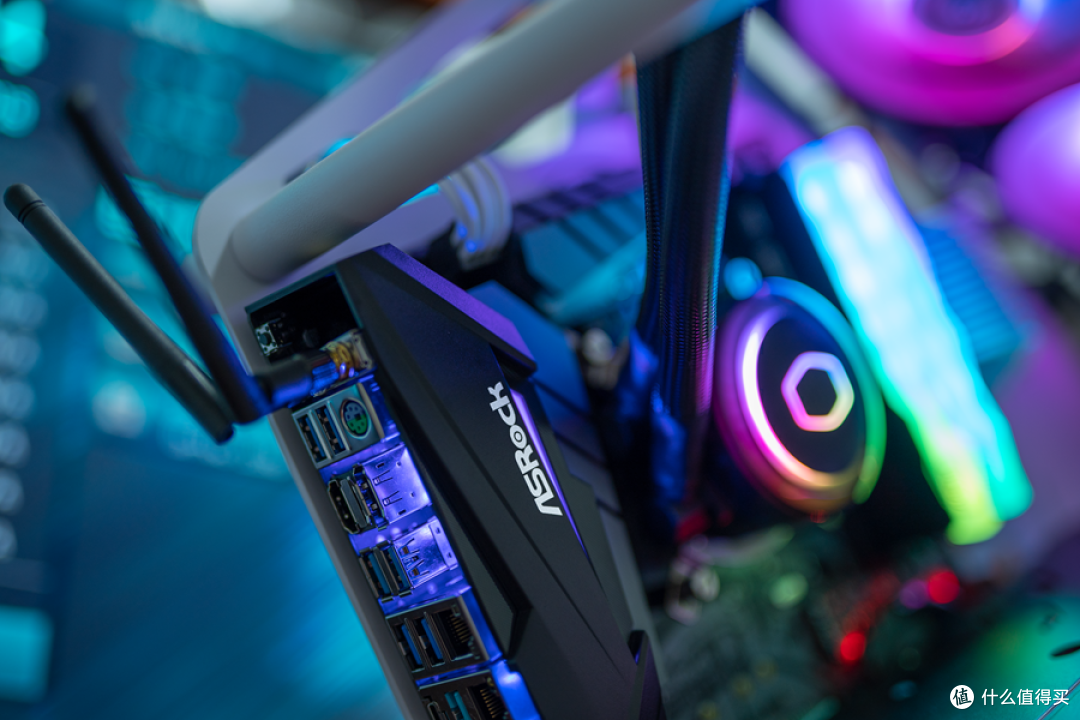

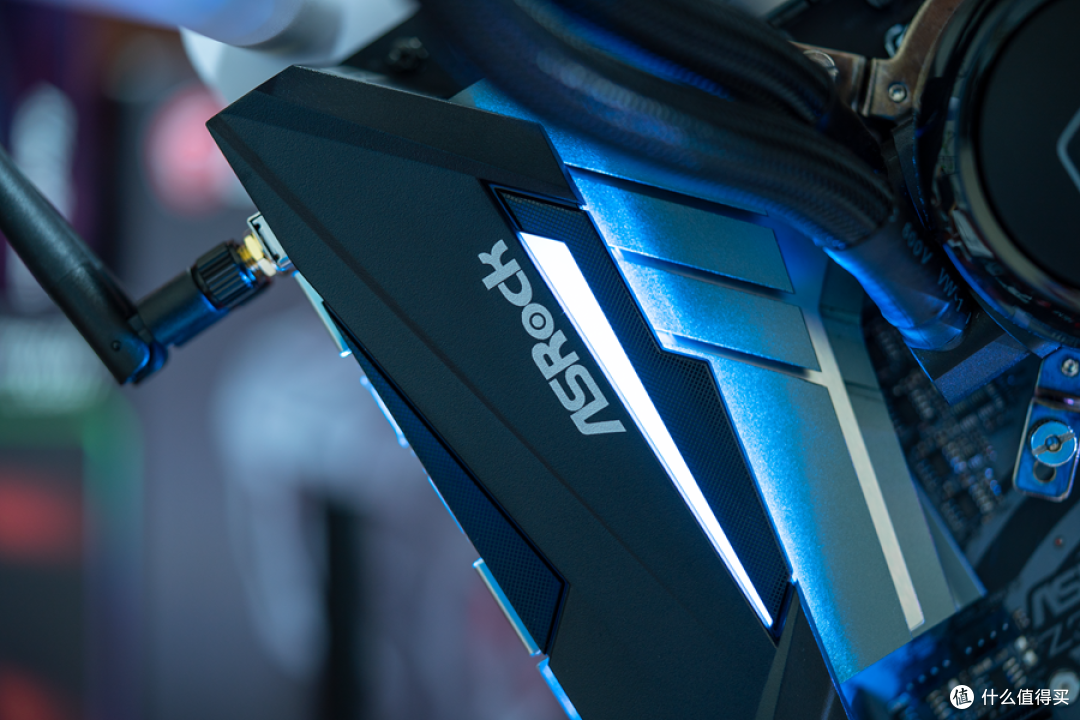

▼  I/O装甲的RGB实际效果,应该说还是比较含蓄的:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  音频区域的RGB效果:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  整机半成品效果:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测


▼  在装入机箱之前会进行裸平台测试。裸平台选用散热器为九州风神 堡垒240,散热效能在240一体水冷属于头部水准,水冷头经过图案定制,当然目前的只是试试水,还在准备更加有趣的LOGO。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  从实际效果来看,Z390太极并不是一款以灯效见长的主板,反而把冷头和RGB内存衬托地比较美观,失之桑榆?

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

RGB 效果演示:

华擎 Z390 Taichi的灯位更多的是当做点缀,而不是一款主打灯效的主板。

从下图整体的效果看,没有周边的灯带效果,其它位置的灯效区域也比较克制,当然在安装上独立显卡之后会有很大的改观。

可搭配的有显卡灯带和各类风扇,机箱RGB效果从来都不是单一硬件的事。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼ 搭配显卡之后的效果

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

BIOS与设置:

华擎的BIOS在我看来是属于简洁易用的类型,并不花哨但功能很完整。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  首先通过U盘解压的方式将BIOS升级到最新的P1.60,不过我并不保证最新版本的BIOS就是最适合超频的那一版。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测


▼  因为超频失败经常会遇到清除CMOS的情况,因此我们可以将自己设置过的参数保存到板载储存里,清除后重新导入再微调即可。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测


▼  华擎 Z390 Taichi的BIOS提供了LN2也就是液氮超频的参数,对于想要一次获得数据,然后继续微调的用户而言是福音。

因为最初的参数摸索还是比较耗时间的,有了现成的数据作为母版,可以节约大量的时间。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  在#高级#中进入CPU配置:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  打开多核心增强:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  在频率设置中选择所有核心统一频率:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  手动输入想要的频率,如果计划是超到全核4.4GHz,那么此处输入44即可:


▼  进入内存工具,超核心时并不要求内存的频率也很高,这个也是顺便一讲:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  如果是傻瓜式操作,可以选择XMP,主板会适配优化过的频率和时序:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  手动超频也是不难,选择自己想到达到的频率,在菜单中往下拉,调节电压和时序即可。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  接着继续讲CPU超频,进入BIOS超频工具,选择OC Mode:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  电压模式可以选择固定和补偿,这里我打算4.4GHz热个身,设置在固定1.3V。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  防掉压设置在1级,可以有效方式电压下降,另外如果找不到1级防掉压的设置,可以更改为固定模式,然后再修改回来后会出现1级防掉压的选项。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼   F10保存重启:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

未来会更新更加详细的过程和设置,这颗ES仅做步骤展示用,本身也不符合超频大赛的规则~

我也正在找一颗体质过得去的i9 9900K 零售版作为参加活动的准备。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测


▼  正确的数据上传和截图规范应该如下图且不包括资源管理器,AIDA版本为5.99

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

4.8GHz下R15跑分为20226cb,中规中矩,再高对散热提出了更高的要求。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  超频大赛的参赛组分为五组,有现成的CPU就不挑剔了,如果没有,那么就需要选择合适的组别,至于大神经常出没在哪个组,这个就靠读者自行判断了。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  需要提交的内容:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

▼  获奖后应该会有视频验证和平台验证,以及主板SN码回寄验证等环节。望周知。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

桌面搭配:


不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

虽然有ASRock PolyChrome RGB灯效软件,敢我还是觉得搭配成蓝色会比较好看:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

主观点评:


1.华擎Z390太极是一款灯效不出彩,但性价比很高的Z390超频主板。

2.供电有进步。10+2相的供电比起Z370太极有了明显的提升,即使用于搭配高功耗的i 9900K超频也不是问题。

3.细节上相比以往有了明显的提升。此次在主板的各个细节上也下足了功夫,
4.标配的intel 无线网卡可以拓展出更多的使用场景,在2K以下的价位中具有很优秀的性价比。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

仍有不足:

1.靛青色的整体涂装效果在视觉效果上并不出彩,能安慰自己的唯有:塞入机箱后可以无视。

2.灯效设计上偏向保守。至今没见到华擎有环圈灯效的主板面世,对于纯RGB爱好者来说还是遗憾。

最后,我祝自己能在#超频大赛上#如愿以偿撸个1K奖金,达成实付¥769入手Z390太极的梦想。


不到1千就能入手?ASRock 华擎 Z390 太极 主板评测


登场的部分硬件:

 1.双十一没见促销,日常却参与了1000-100活动的华擎 Z390 Taichi,也太极无限版同作为超频大赛指定主板之一。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测


华擎(ASRock)Z390 Taichi主板( Intel Z390/LGA 1151)1669元京东去购买

2.新品首发然后不止怎么又进入无货状态的科赋 Klevv CRAS X RGB内存条。

采用整根的晶体区域作为导光介质,呈现出一种晶莹剔透的效果:

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

科赋(KLEVV) SK海力士 台式机内存条 DDR4 PC4/四代 RGB 灯条 16G DDR4 3200CRAS X RGB灯条1029元京东去购买



3.支持水冷头个性化定制,且散热效能属于同类产品顶部的九州风神 堡垒240 一体水冷。强到某大神看到温度都觉得我给CPUI开盖了。



不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

九州风神CPU水冷散热器堡垒240幻彩版(ARGB/稳压8700K/支持TR4/静音/耐久/散热/240冷排/双风扇/标配硅脂)799元京东去购买

4.搭配旗舰CPU的首选,只要机箱塞得下,360一体水冷始终是第一选择。压到同样的温度,360冷排的风扇转速更低,噪音也更轻,尤其适合追求安静的用户。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

酷冷至尊(CoolerMaster)冰神G360RGB CPU水冷散热器(I9 2066、AM4/ARGB灯珠/双腔水泵/低阻冷排/FEP水冷管)1099元京东去购买

 5.乐歌E3电动升降桌。这次装机我把桌面升高到1。40米高,然后站着装机全过程腰一点都没酸,真的有相见恨晚的感觉。


不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

 6. 支持4K@60p HDR录制的主播未来级硬件:圆刚GC573 4K HDR 采集卡,这款无疑是目前的性能怪兽,带RGB灯效,支持专业级推流软件RECentral 4。

不到1千就能入手?ASRock 华擎 Z390 太极 主板评测


圆刚 AVerMedia 官方GC573 游戏直播4K HDR 采集卡HDMI PCIE switch PS4 Xbox2599元京东去购买



7.house of hello键盘打字加热器

冬天的打字神器,加长设计,解决打字时手掌冰冷,手指僵硬的问题,相比第一代在供热上控制得更合理。也是用着它打完这一篇的。



不到1千就能入手?ASRock 华擎 Z390 太极 主板评测

冬季取暖器家用迷你小型节能省电室内制热器办公室速热电竞电暖器99元天猫精选去购买



如果想要深入了解一些硬件的细节, 可以考虑关注以“一篇搞定”为目标的#破晓评测室#系列。

感谢阅读,科科~

推荐关注:
开箱晒物
话题:开箱晒物 +关注
攒机爱好者
话题:攒机爱好者 +关注
主板
分类:主板 +关注
破晓评测室
系列:破晓评测室 +关注

提示

鼠标移到标签上方,

尝试关注标签~

评论53

发表评论请 登录
  • 最新
  • 最热
评论举报

请选择举报理由

关注数量超出限制,请先删除部分内容再尝试

关注数量超出限制,
请先删除部分内容再尝试

登录
注册
用户名/邮箱
密码
验证码
看不清?点击更换
看不清?点击更换 忘记密码?

已收藏
去我的收藏夹 >

已取消收藏
去我的收藏夹 >

小提示
