门后走管，实用主义。两个直通为变径2016变1612，到暖气片

为了好看，管子从柜子内部穿，总体不影响柜子使用，而且好看。这个部位最后有家居挡住了。

有两片是背靠背挂墙两边，采用背部穿墙，基本看不到管子。

管线系统：采用双管并联异程系统，由于片数少，异程影响不大。当然同程系统更好。

水容量：3组钢板，800✘600mm，1组平板背篓。主管铝塑管2016的40米，1612的20米。总水容量约25升。

壁挂炉，由于户型小，特别注意壁挂炉最小供暖功率，关系到炉子是否会频繁启停。

选择最小供暖3.5kw的炉子，实际用下来整个供暖期间不会由于回水温度高导致停炉。

温控系统：

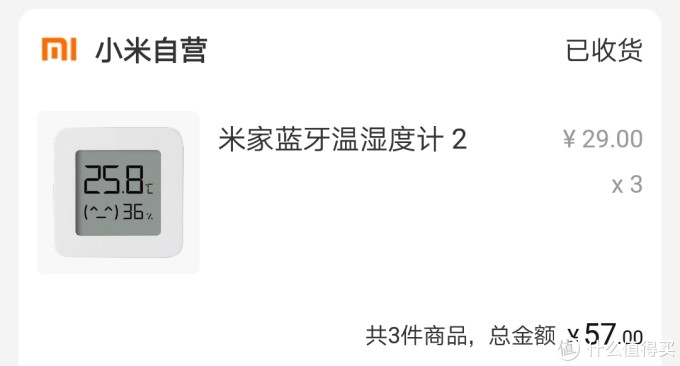

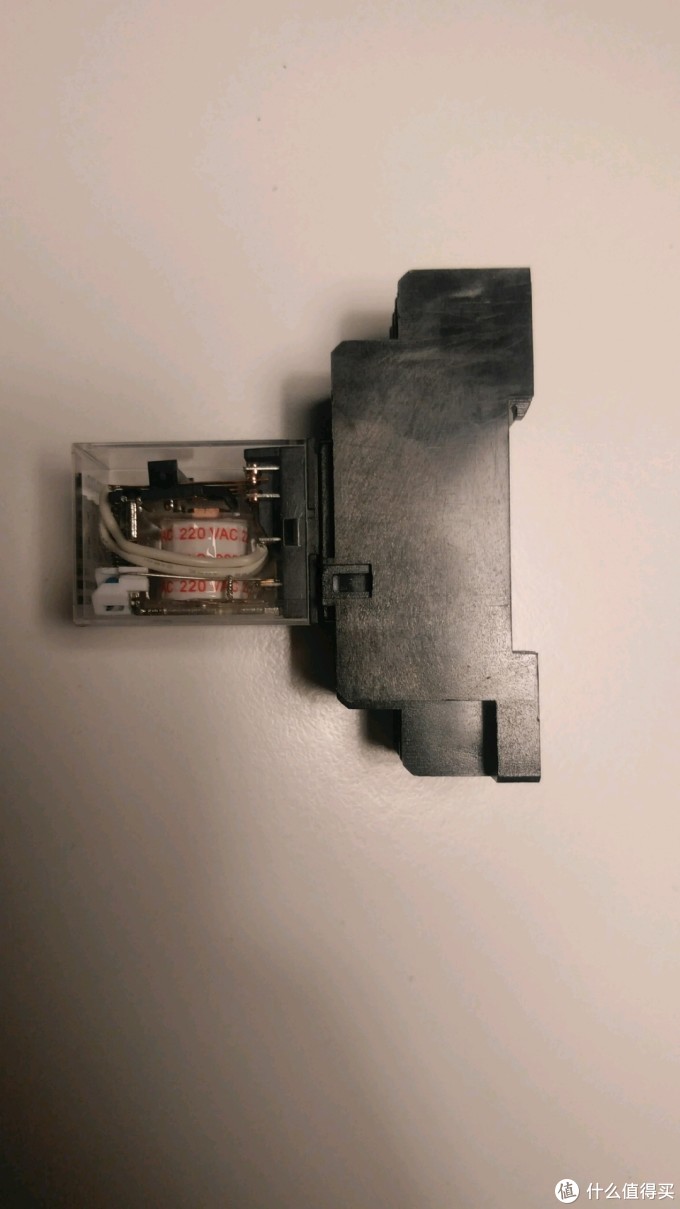

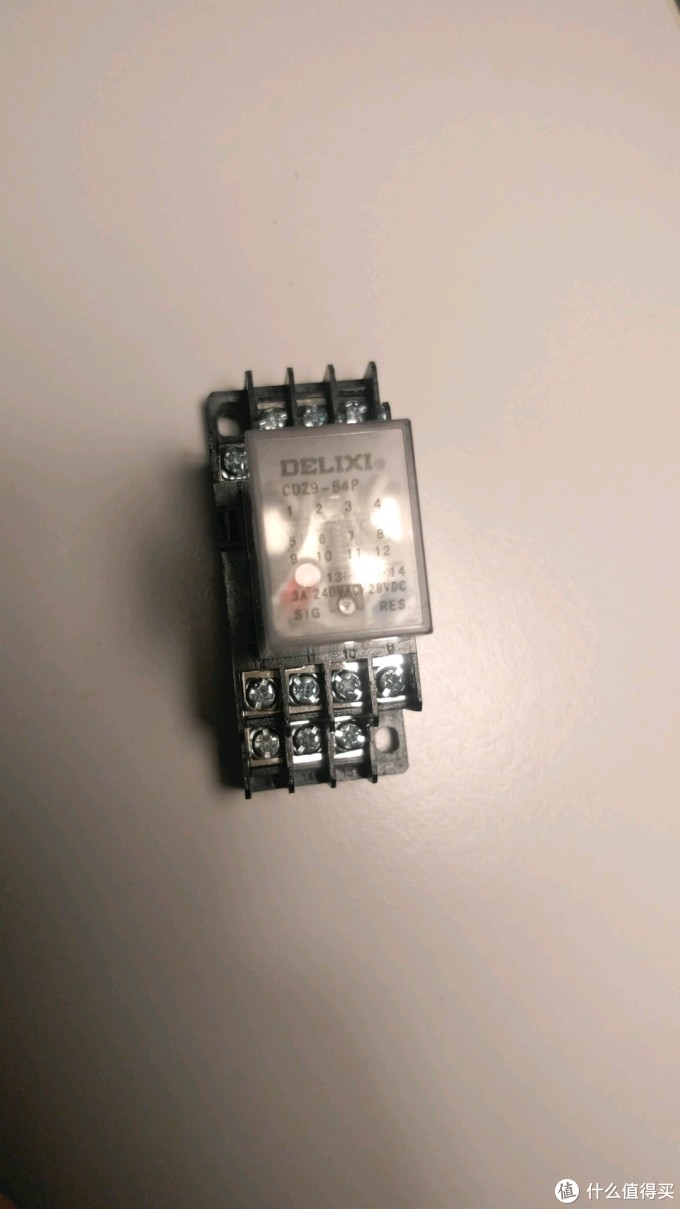

硬件：米家多功能蓝牙网关，米家无线智能插座，米家蓝牙温湿度计和220V继电器。

软件：米家APP

连接：由于采用220V继电器，所以直接接插头插在智能插座上即可。继电器输出为低电平，直接连在壁挂炉的温控端子上即可。

整个智能插座和继电器全部安放在吊顶中。

图片右侧的短接端子就是外接温控器的接口。

自己编辑的智能关联程序

实际执行情况

设定，采暖70摄氏度，生活热水41摄氏度

采暖出水温度69摄氏度

采暖回水63摄氏度

暖气片温度

室内温湿度

造价：因为壁挂炉是16年的二手产品，其他均为新品。整体造价相当于一般人家的1年采暖费吧。总之很满意。

谢谢阅读，喜欢就点赞吧！
