拆解报告:GIRNAR测温伴侣

2020-11-18 20:39:47 2点赞 3收藏 1评论

“工具迷”请留步!从小喜欢拆遥控、拆风扇、拆收音机的小伙子们长成了能修理的大人,而工具,就是成年后的“玩具”。如果你也喜欢捣腾东西,修这修那,那你一定会有一套自己的爱用工具。分享你#亲测好用的五金工具#,最高拿500元京东E卡!>活动详情<

随着科技的发展,电子设备不断丰富,扩充和便利了我们生活的方方面面。测温仪便捷、迅速的特点,使其作为测量温度的工具在家庭中的地位已经逐渐取代了老式的温度计。并且由于今年疫情的原因,测温仪被广泛应用到了第一线,成为疫情控制的第一道守门员。

此次我爱音频网为大家带来的便是一款小巧便携的测温仪产品——Girnar测温伴侣。这款产品整机重量仅为15g,采用热电堆传感器,Type-C接口插入手机能够在1-8cm的无接触距离内实现一秒速测,测量数据自动记录,在手机同名APP上,即可查看每一次的测温数据。下面就让我们一起来看看这款产品的内部构造吧~

一、GIRNAR测温伴侣开箱

拆解报告:GIRNAR测温伴侣

包装盒比较简洁,白色背景,正面上方有产品品牌LOGO,中间有产品外观渲染图,下方是产品名称Girnar测温伴侣。

拆解报告:GIRNAR测温伴侣

背面有产品的部分参数信息,产品型号:P1;颜色:白色;使用材质:PC;重量:约15g;适用接口:Type-C;品牌商:深圳市鹏鲤科技有限公司;生产商:深圳市睿鹏电子有限公司等。

拆解报告:GIRNAR测温伴侣

包装盒一侧有图文展示的非接触测温、免装电池、小巧便携的特点。

拆解报告:GIRNAR测温伴侣

另外一侧还有最小分度值0.1℃、测温数据导出、一秒速测的产品特点。

拆解报告:GIRNAR测温伴侣

包装盒内物品只有测温仪和产品使用说明书。

拆解报告:GIRNAR测温伴侣

Girnar测温伴侣大小展示。

拆解报告:GIRNAR测温伴侣

Girnar测温伴侣外观特写。

拆解报告:GIRNAR测温伴侣

热电堆传感器特写。

拆解报告:GIRNAR测温伴侣

去掉接头防护帽,Girnar测温伴侣采用Type-C接口,便于匹配如今的智能手机设备。

拆解报告:GIRNAR测温伴侣

Type-C接口特写。

拆解报告:GIRNAR测温伴侣

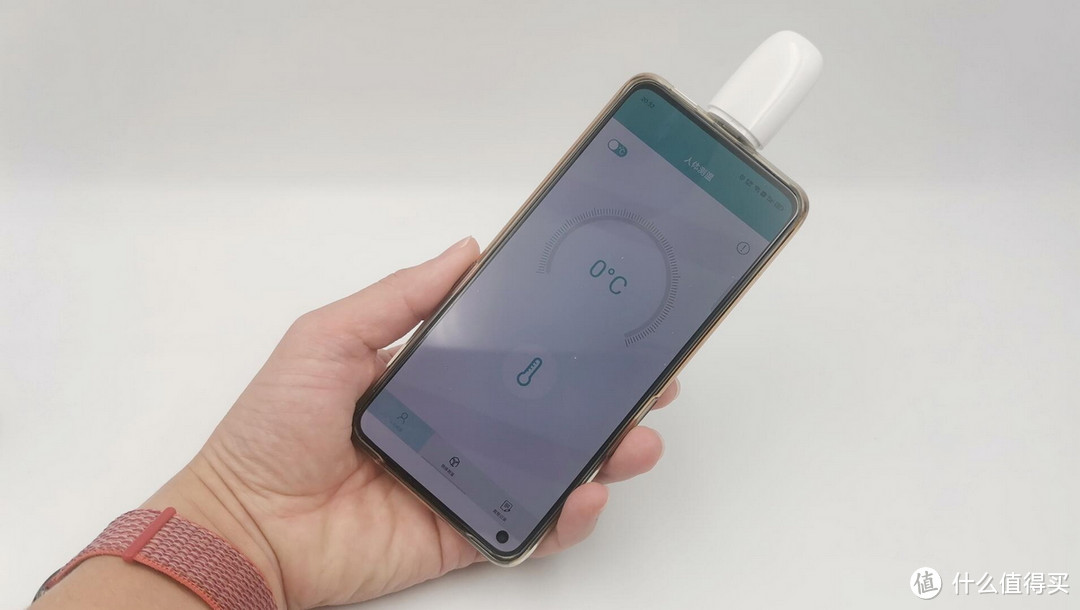

将测温仪插入手机充电接口,打开手机APP即可工作。为了方便探头测温APP显示界面会自动旋转180度,此时手机需倒着握持。

拆解报告:GIRNAR测温伴侣

Girnar测温伴侣工作状态展示。

二、GIRNAR测温伴侣拆解

看了详细外观,下面就来拆解这个小家伙吧~

拆解报告:GIRNAR测温伴侣

首先撬开卡扣式的外壳。

拆解报告:GIRNAR测温伴侣

外壳内侧指示灯位置黏贴有黑色海绵罩,防止漏光。

拆解报告:GIRNAR测温伴侣

传感器通过两颗螺丝固定在主板上。

拆解报告:GIRNAR测温伴侣

卸掉螺丝,取出主板和金属管。

拆解报告:GIRNAR测温伴侣

金属管特写,使传感器能够更精确的测量物体温度,避免周围温度干扰。

拆解报告:GIRNAR测温伴侣

金属管底部特写,圆形凹槽放置热电堆传感器。

拆解报告:GIRNAR测温伴侣

主板正面特写,左侧有沉板焊接Type-C接口和多颗芯片,右侧为热电堆传感器。

拆解报告:GIRNAR测温伴侣

热电堆传感器特写,感知被测物体温度。

拆解报告:GIRNAR测温伴侣

LED测温提示灯特写。

拆解报告:GIRNAR测温伴侣

微盟电子丝印9MTE的稳压管。

拆解报告:GIRNAR测温伴侣

丝印J3Y的贴片三极管。

拆解报告:GIRNAR测温伴侣

微盟电子丝印S6TB的稳压管。

拆解报告:GIRNAR测温伴侣

微盟电子 ME431 电压基准。

拆解报告:GIRNAR测温伴侣

WCH沁恒 CH340 USB转串口芯片,实现USB转串口或者USB转打印口,内置时钟,无需外部晶振。在串口方式下,可提供常用的MODEM联络信号,用于为计算机扩展异步串口,或者将普通的串口设备直接升级到USB总线。

拆解报告:GIRNAR测温伴侣

WCH沁恒 CH340详细资料图。

拆解报告:GIRNAR测温伴侣

RUNIC润石 RS8558精密运算放大器,采用自动调零技术,可同时提供非常低的失调电压(最大20μV)和随时间和温度而接近零的漂移。具有超低的噪声、偏移和功率等特点。

这种微型、高精度运算放大器抵消了高输入阻抗和轨对轨输入和轨对轨输出摆动。高增益带宽积为4.3MHz,转换速率为2.5V/μs。可使用低至+2.7V(±1.35V)和高达+5.5V(±2.75V)的单电源或双电源。

拆解报告:GIRNAR测温伴侣

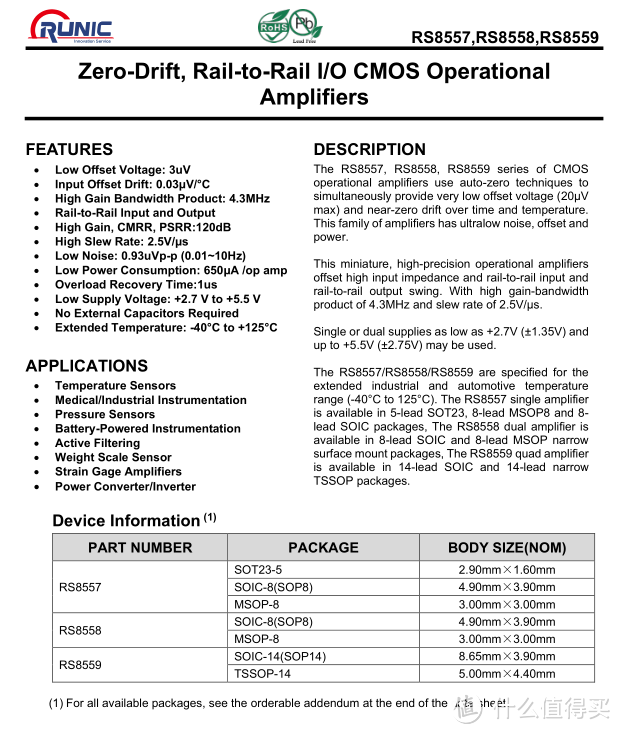

RUNIC润石 RS8558详细资料图。

拆解报告:GIRNAR测温伴侣

HDSC华大半导体 HC32L136 单片机。是一款旨在延长便携式测量系统的电池使用寿命的超低功耗、宽电压工作范围的 MCU。

集成 12 位 1Msps 高精度 SARADC,以及集成了比较器、运放、内置高性能 PWM 定时器、LCD 显示、多路 UART、SPI、I2C 等丰富的通讯外设,内建 AES、TRNG 等信息安全模块,具有高整合度、高抗干扰、高可靠性和超低功耗的特点。

拆解报告:GIRNAR测温伴侣

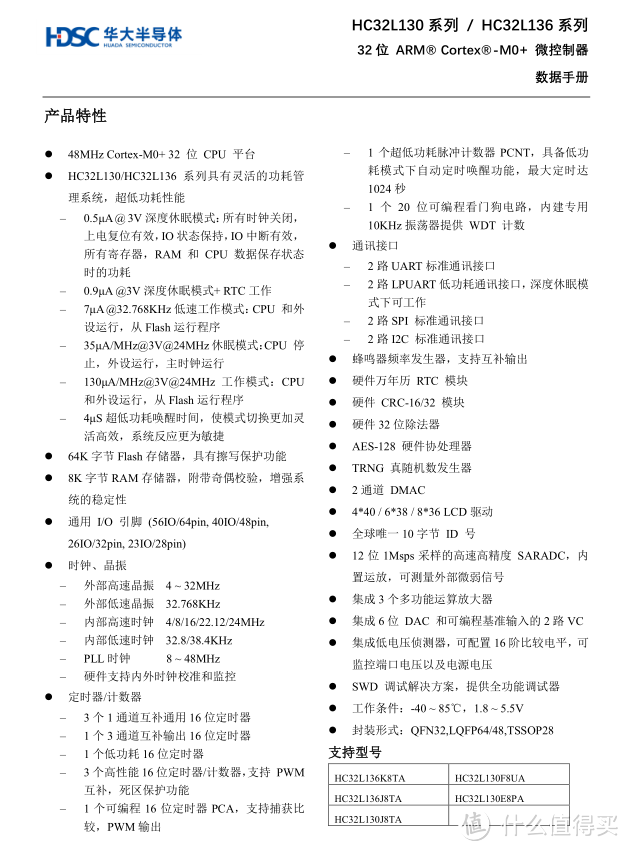

HDSC华大半导体 HC32L136详细资料图。

拆解报告:GIRNAR测温伴侣

Girnar测温伴侣拆解全家福。

三、我爱音频网总结

Girnar测温伴侣外观设计上小巧轻盈便携,整机重量仅为15g,并采用钢琴烤漆工艺处理使得机身光滑圆润;Type-C接口接入手机设备,即可实现无接触一秒速测,搭配APP可实时查看和导出测量数据。在疫情当下的今天可谓是一款居家外出必备神器。

内部配置上,采用热电堆传感器感知被测物体温度,搭配金属管提升测量精度。主板上采用RUNIC润石 RS8558精密运算放大器处理热电信号,HDSC华大半导体 HC32L136 单片机采样转换为Girnar测温伴侣提供算力支持,还采用了WCH沁恒 CH340 USB转串口芯片和微盟电子多款稳压IC等。
