大家好，我是波导终结者。

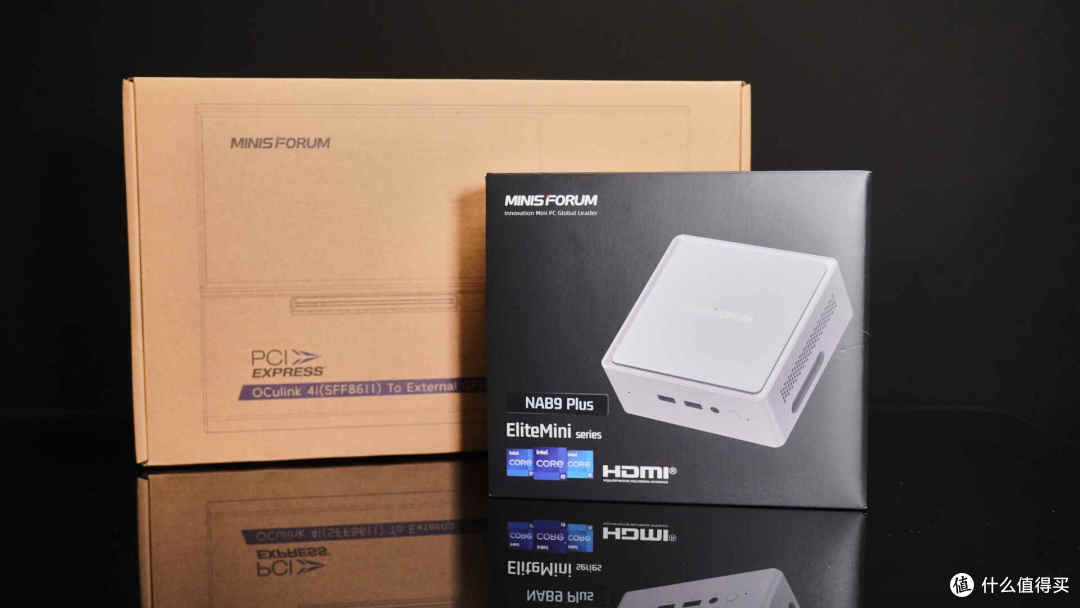

之前跟大家分享过一些外接显卡/扩展坞方案，中间也有不少朋友在问OCuLink方案怎么样。之前手上并没有OCuLink设备，这次趁着优惠入手铭凡NAB9 Plus+显卡扩展坞把玩，与大家分享。

先来看小主机本体，配件方面除了电源和HDMI线之外，还给了挂架套件，以及一个SSD固态硬盘的散热片，以及转接SATA 固态硬盘的接线。

小主机正面，是麦克风，2个USB 10Gbps，3.5mm TRRS耳麦孔，电源按钮，以及复位孔。背面是2个USB 2.0，用于接外设，另有HDMI2.1、DP1.4、USB4可以组成异显三屏，USB4还支持100W的PD供电。还有2个2.5G的有线网卡，想要拿来做软路由也不是不可以。当然最重要的还是HDMI底下这个OCuLink接口了。散热由侧面进风，右边和背面底部排出热风。

底部也留有进风孔，散热风道做得还是挺足的。顶盖是挺不错的设计，免工具就可以打开，方便用户折腾哈哈。

由于手上有剩之前升级剩余的一组内存和固态，这次入手的是准系统版。上盖这个打开方式还是挺方便的，两个卡扣按开就可以直接见到内部主板。

由于一部分通道已经做成OCuLink，铭凡NAB9 Plus只能装一条M.2固态。网卡是已经安装好的MT7902BEN。两个白色的接针，一个是给M.2散热器用的，另一个用配件包里的线可以接SATA固态硬盘。

看完小主机本体，再来看看OCuLink显卡扩展坞。配件方面是一条OCuLink连接线，螺丝，以及挡板连接件。

扩展坞并不自带电源，需要自备ATX或者SFX电源。侧面是OCuLink接口，大小大概跟Mini HDMI差不多。

显卡竖直插入扩展坞，挡板处留了3槽的位置，就不用担心显卡的大小和重量了。PCIE部分没有设卡扣，直上直下安装和拔除都很方便。

右上角接的是电源的主板供电线，用于同步主机的开机状态。用这一套方案不用关心电源启动顺序问题，只需要主机开关机就行。但是显卡坞这边电源的总开关别忘了开哈哈，我第一次上机的时候就给整忘了。

正好我手上有一台SFX电源，比较小巧一些。螺丝给了5个，2个锁电源底部，一个固定挡板连接件，另2个固定显卡。

连接方式跟DP比较类似，接口是单角防呆，并且线有卡扣，拔出的时候要注意，别大力出奇迹。

准备上机。BIOS方面，铭凡NAB9 Plus是做了界面化和鼠标支持，并且隐藏了无关的选项，还是比较好用的。看了一圈好像也没什么要调的，就全部默认先跑跑看。

BIOS里默认的TDP是45W，CPU单核807.2分，多核6940.4分，性能还是相当可观的。可以手动调整功耗墙，不过再往上会有边际效应，默认45W其实就够了。

内存方面，因为是DDR4的条子，读取带宽41989MB/s，写入带宽39540MB/s，拷贝带宽39911MB/s，延迟72.6ns，中规中矩。手头只有2666的条子，笔记本条也上不了多高，就不折腾了。

烤机10分钟，温度控制在80度左右，我们这边气温已经27度，仅供参考。噪音方面，放桌面上凑近了听就是正常的风噪，还不如我工作室这边的底噪，就不测了，避免有的人说噪音仪也不准。

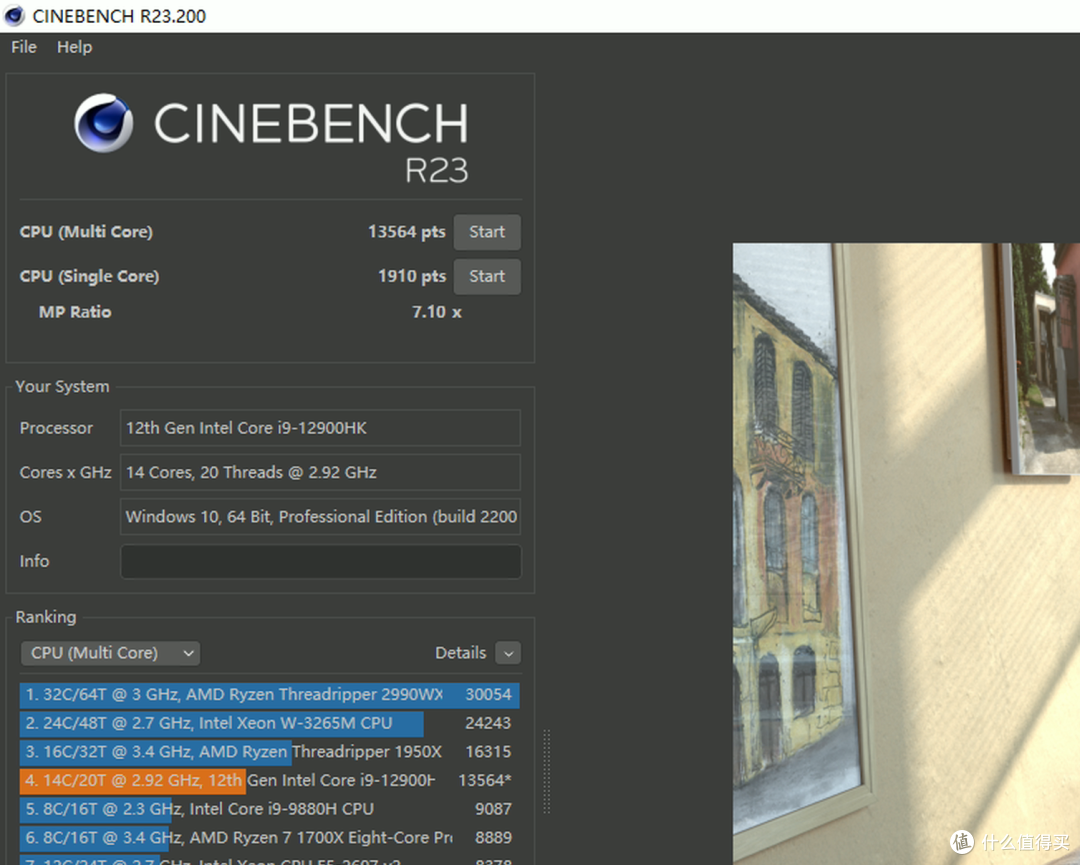

CINEBENCH R23跑分，单核1910分，多核13565分，能效比相当可观了。

如果单机身的话，12900HK本身软性能就足够强大，搭载的Xe核显的硬件编解码能力也很强，96个执行单元，加上2个多格式编解码引擎，剪辑4K视频原始质量预览，时间轴随便拖，完全不会卡顿。

硬件解码规格上，INTEL的核显也是异常齐全，新的AV1、VP9支持，主流的HEVC/H265覆盖几乎全部色深和采样，甚至旧的WMV9和MPEG2都还保留。

铭凡NAB9 Plus的USB4是40Gbps带宽的全功能接口，支持视频输出，65-100W的PD供电。手上只有一个USB4硬盘盒，可能由于芯片协议兼容不够全面，40Gbps没有握手上，跑在20Gbps也很够用就是了。

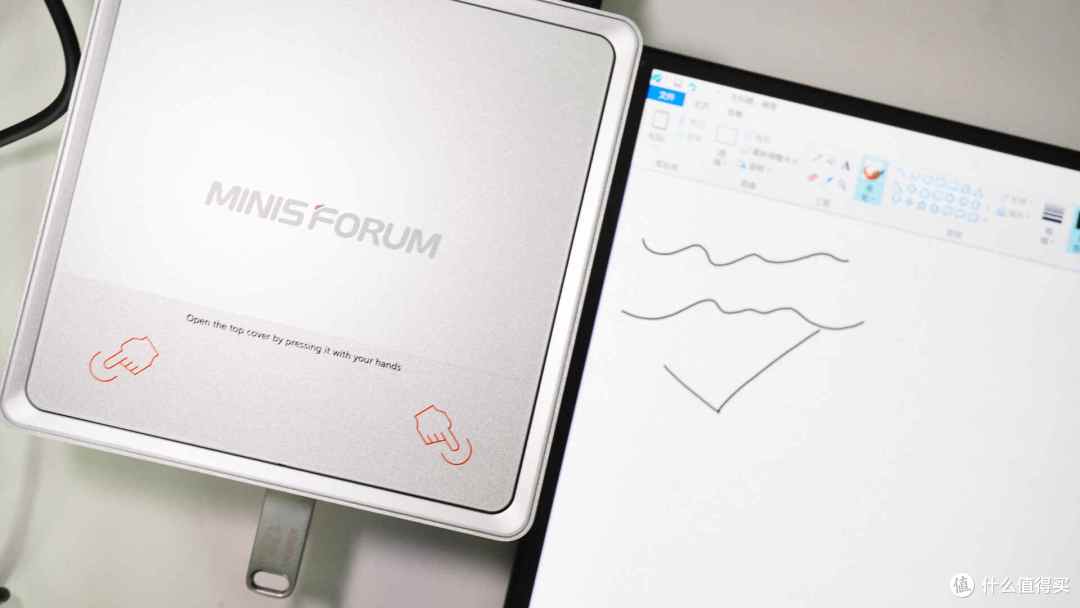

另外，这个USB4接口可以直连Type-C一线通，出色的供电能力单线连接EHOMEWEI便携屏的OLED屏幕，也能稳稳开到最大亮度，并且支持触控/数位笔。加上原有的HDMI和DP接口，可以轻松实现三屏同显。得益于OCuLink接口，USB4可以完全解放出来。

说到OCuLink，接下来，咱们接上显卡扩展坞，直接来跑跑3DMARK。TIME SPY项目显卡得分为13254分，直插台式时为13643分。TIME SPY EXTREME项目显卡得分为6508分，直插台式时为6591分。当然环境和驱动版本有所区别，仅供参考，但是可以看出OCuLink的损耗确实很低。

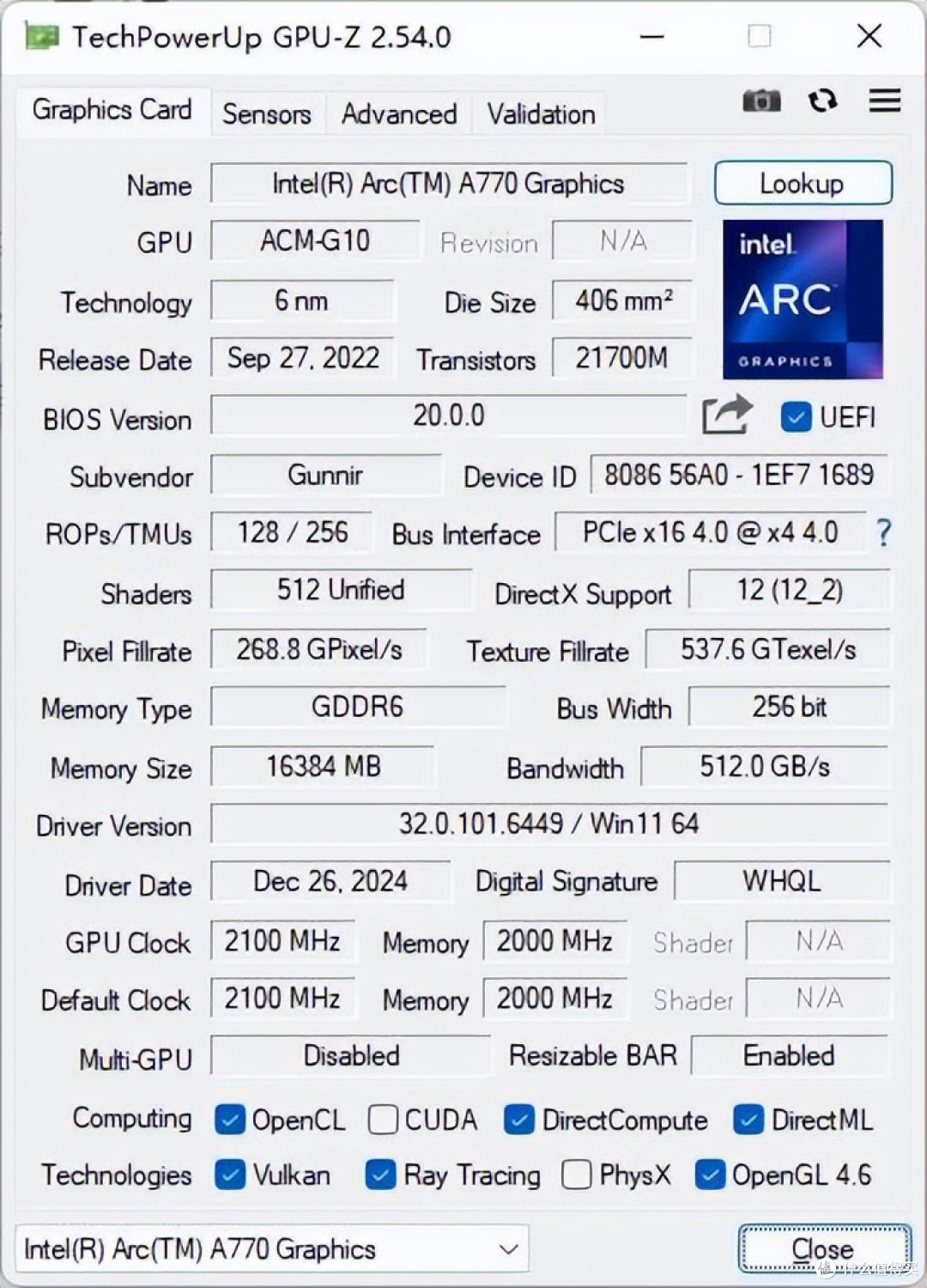

目前这一套配置，OCuLink的带宽是PCIe 4.0x4，总理论带宽是64Gbps/s，适合中端或稍偏上的显卡。

赛博朋克2077，预设高画质下平均帧数98.61，流畅运行很轻松，显卡杀手再也不在了。

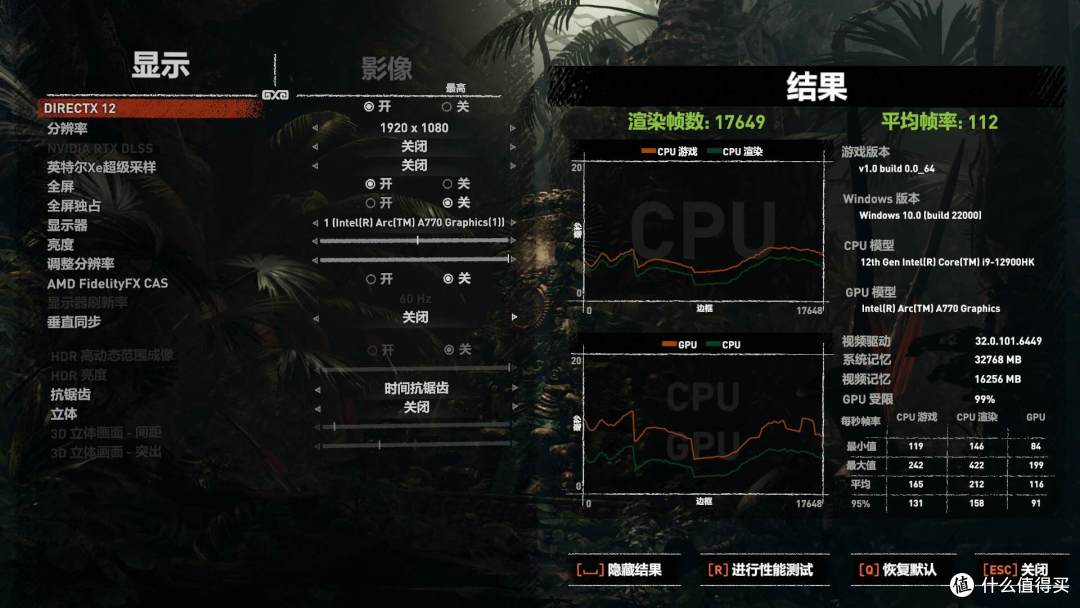

古墓丽影暗影预设最高画质，平均帧率112，可以非常愉快地玩耍了。

总的来看，这套铭凡NAB9 Plus和OCuLink显卡扩展坞的特色还是十分明显的，优点是损耗极小，基本仅受PCIe带宽限制。但接口是PCIe拉出来专用的，且不能热插拔，更适合有明确扩展显卡需求和固定使用场景的用户。
