内置亿纬锂能5节高倍率电芯，DEWALT得伟电动工具充电套装拆解

前言

DEWALT得伟是世界知名的电动工具品牌，以其坚固耐用、功力强劲、精确度高和性能可靠的特性著称。其黄/黑色调的品牌标志，代表着坚韧和信誉。

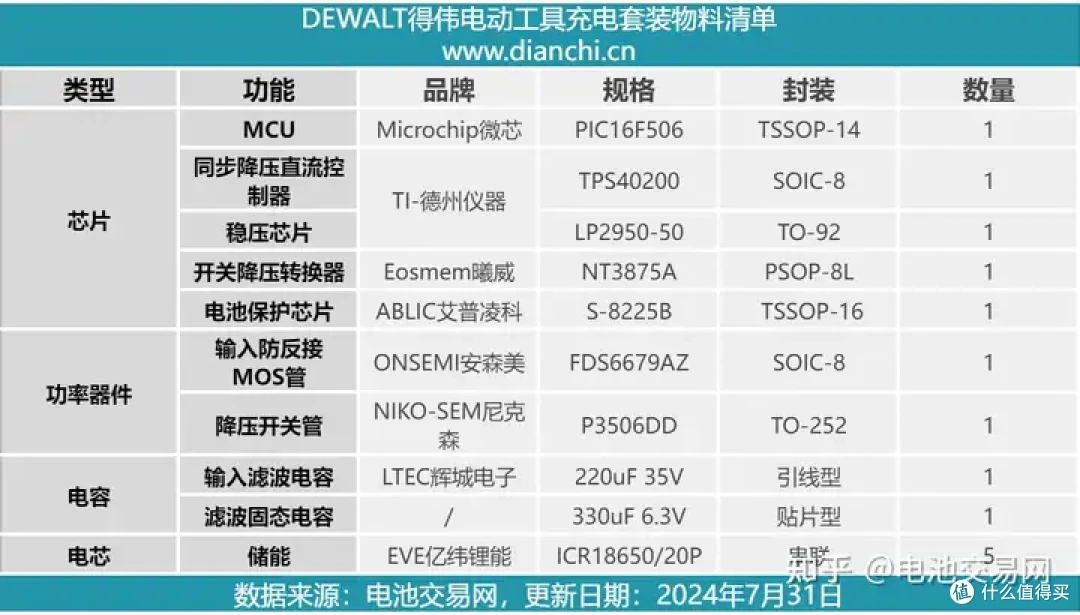

此次，电池交易网获取到了得伟的一个充电套装，由转换器和电池包两部分组成，转换器自带两个USB-A口，并具备12V DC输出。转换器内置TI德州仪器的同步降压直流控制器TPS40200，搭配Eosmem曦威NT3875A的同步降压转化器，进行输出电路的降压控制。

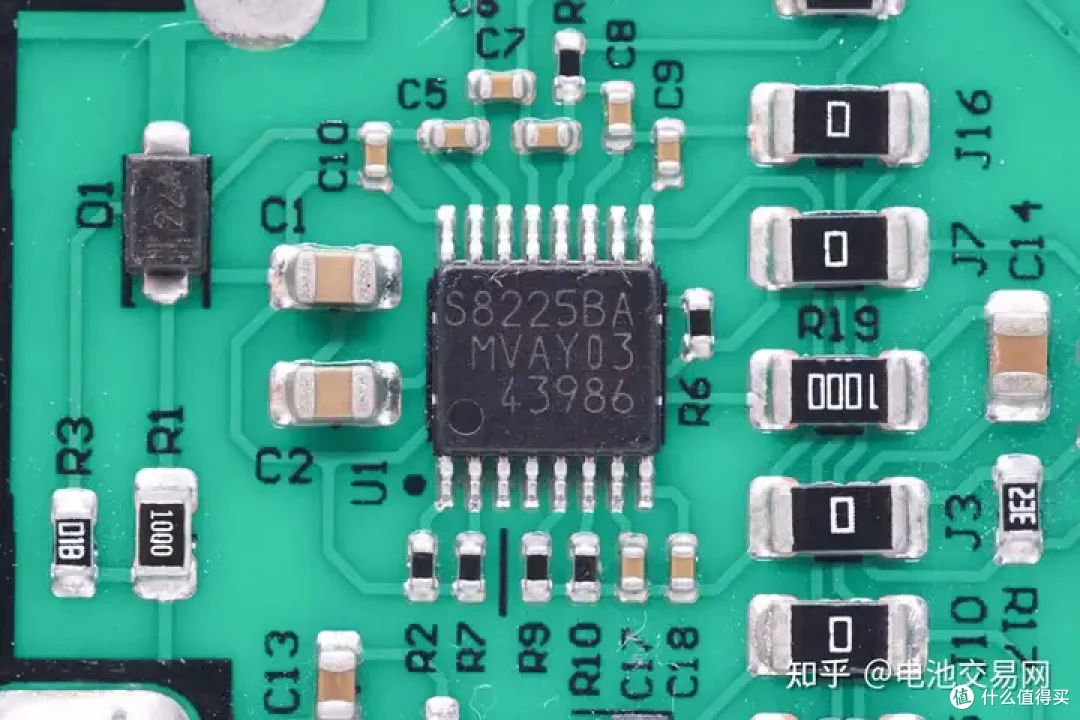

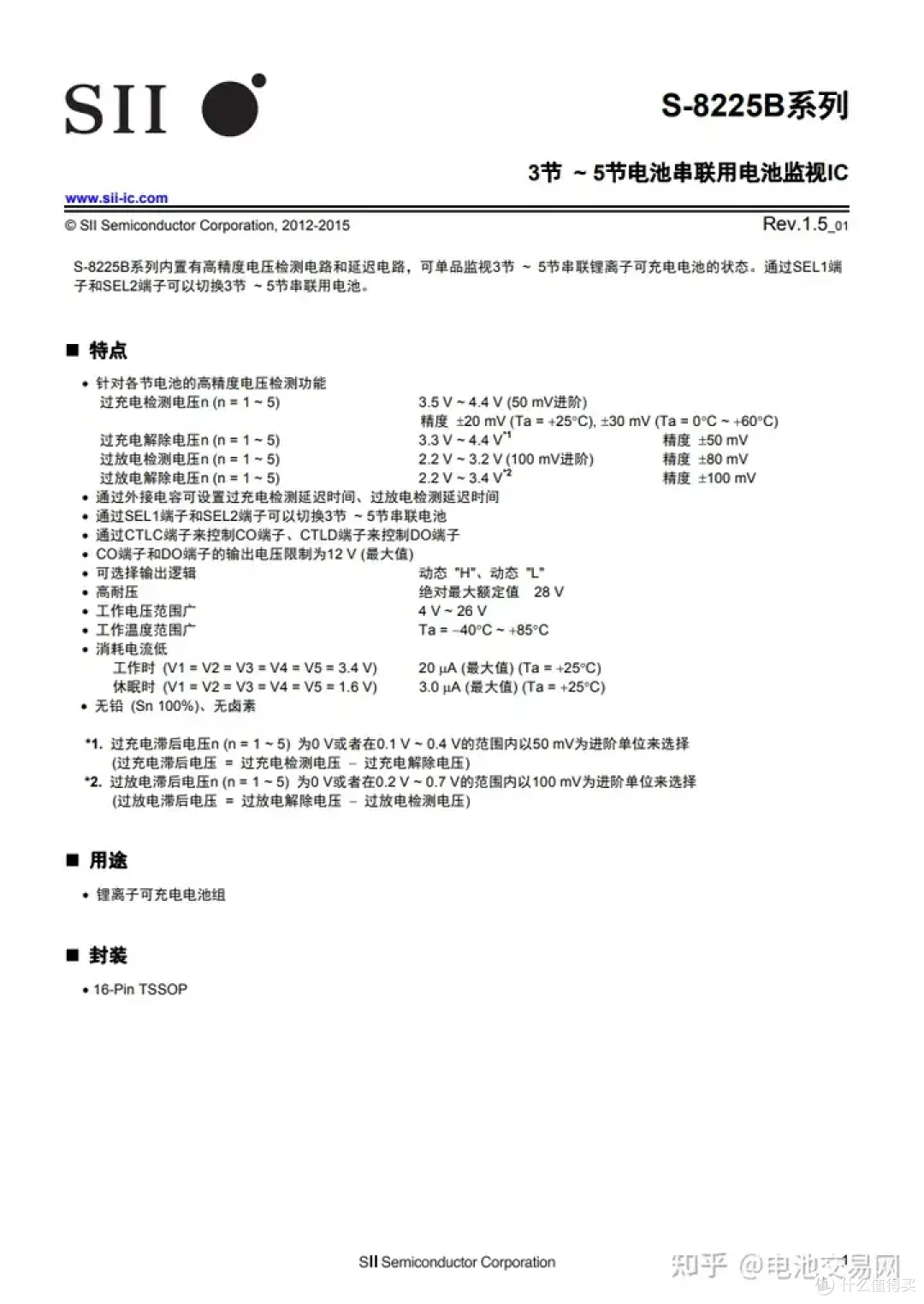

电池包由EVE亿纬5节1860电池串联而成，电芯型号 ICR18650/20P，标称容量2.0Ah，通过ABLIC艾普凌科的芯片S-8225B进行电池保护。下面一起来看看套装的内部结构和用料。

得伟电动工具充电套装外观描述

得伟充电套装采用明黄色设计，整体造型如同大型工程机械车。其由两部分组成，上方为转换器部分，下方为电池包底座。外壳采用高温阻燃PC材料，线条硬朗，过渡光滑圆润，给人厚重凝实质感。

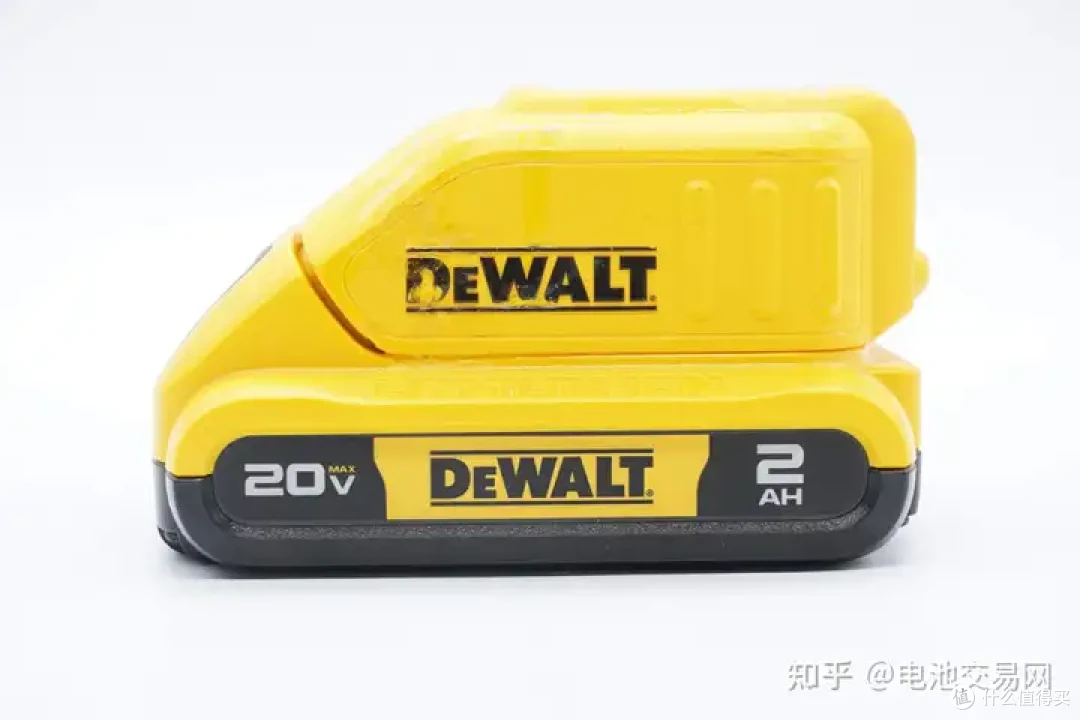

左侧转换器和电池包均可见得伟的“DEWALT”logo，电池包前后端标注了“20V 2AH”的规格参数，电池包为黄黑撞色。

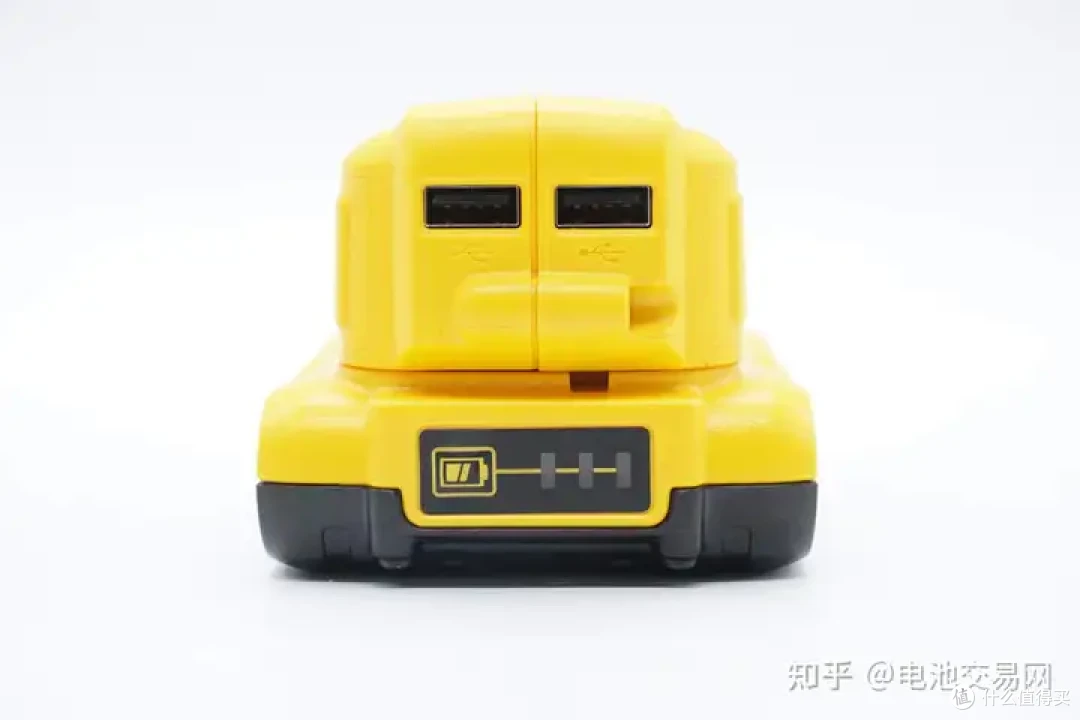

充电器后端可见两个USB-C接口，电池包后端有灯柱可显示剩余电量。

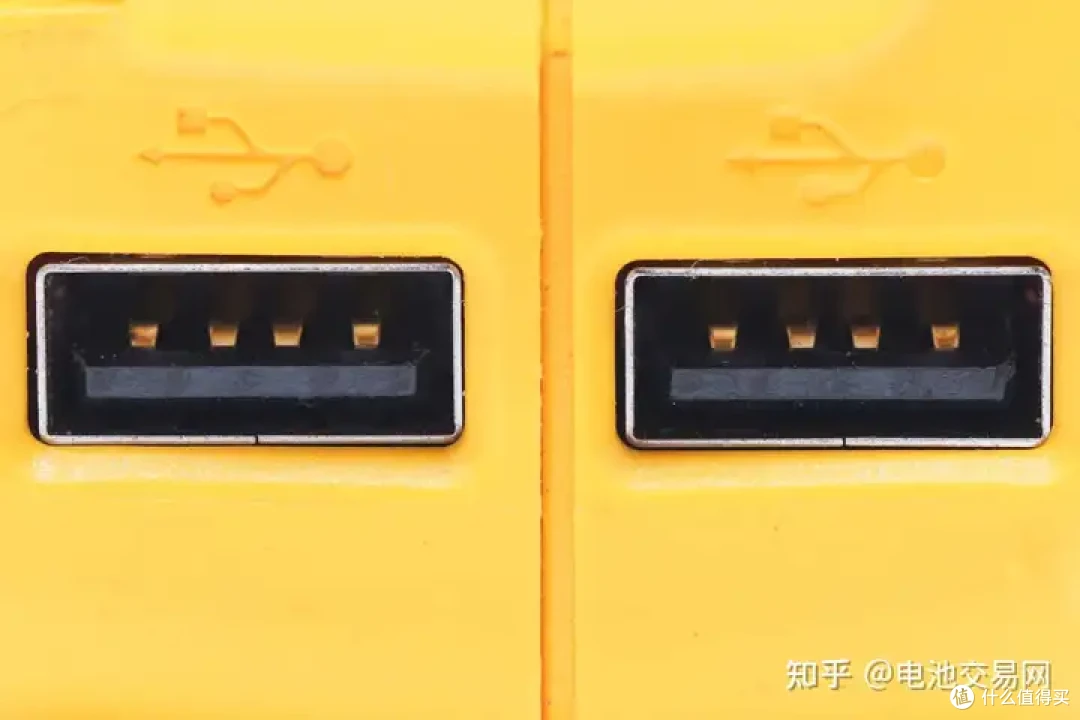

双USB-A插口特写，插口上方有充电符号，内部可见四个触点。

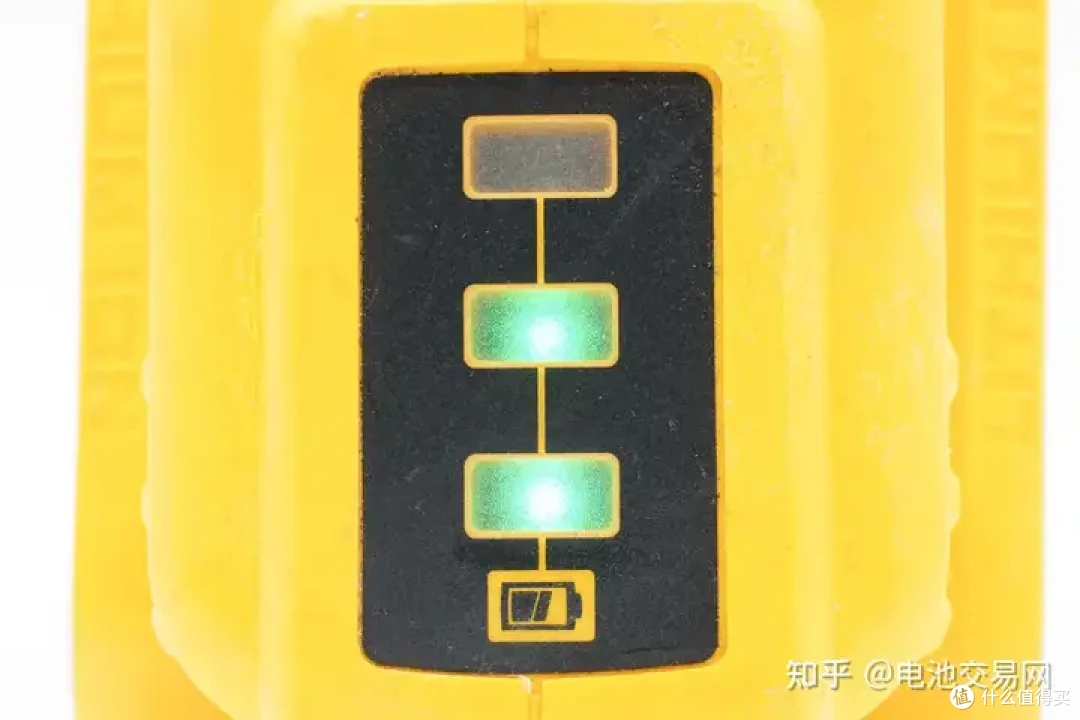

剩余电量显示场景如图，绿色灯柱指示剩余电量。

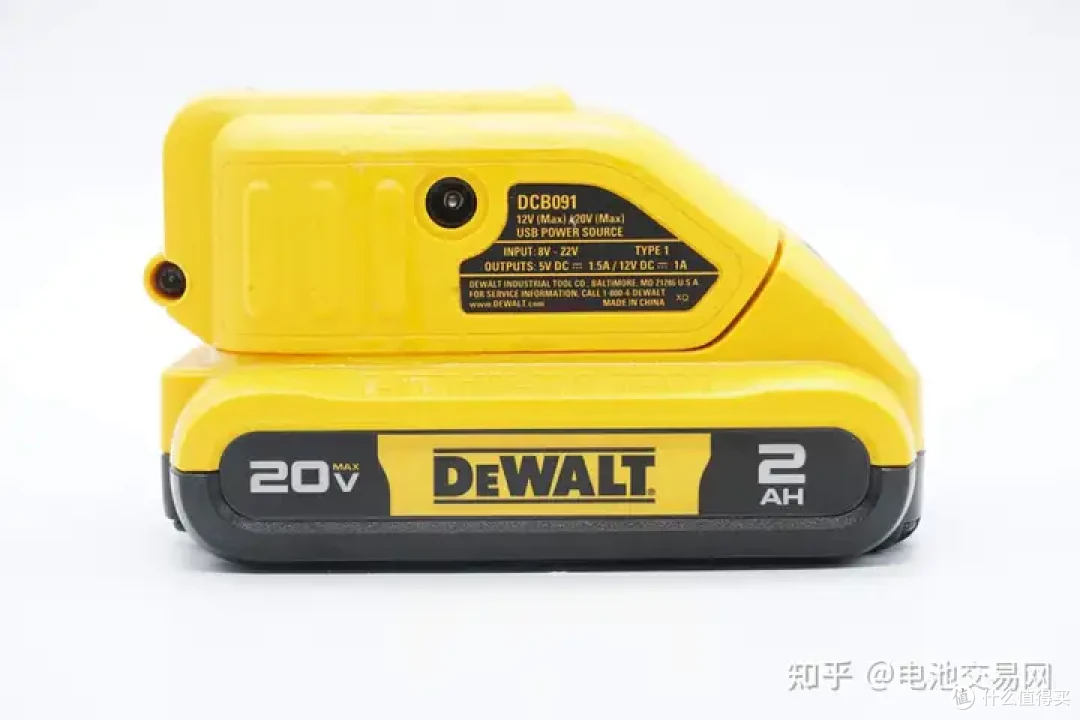

右侧转换器中央标注参数和认证信息。电池包同样标注了“20V 2AH”字样，为对称设计。

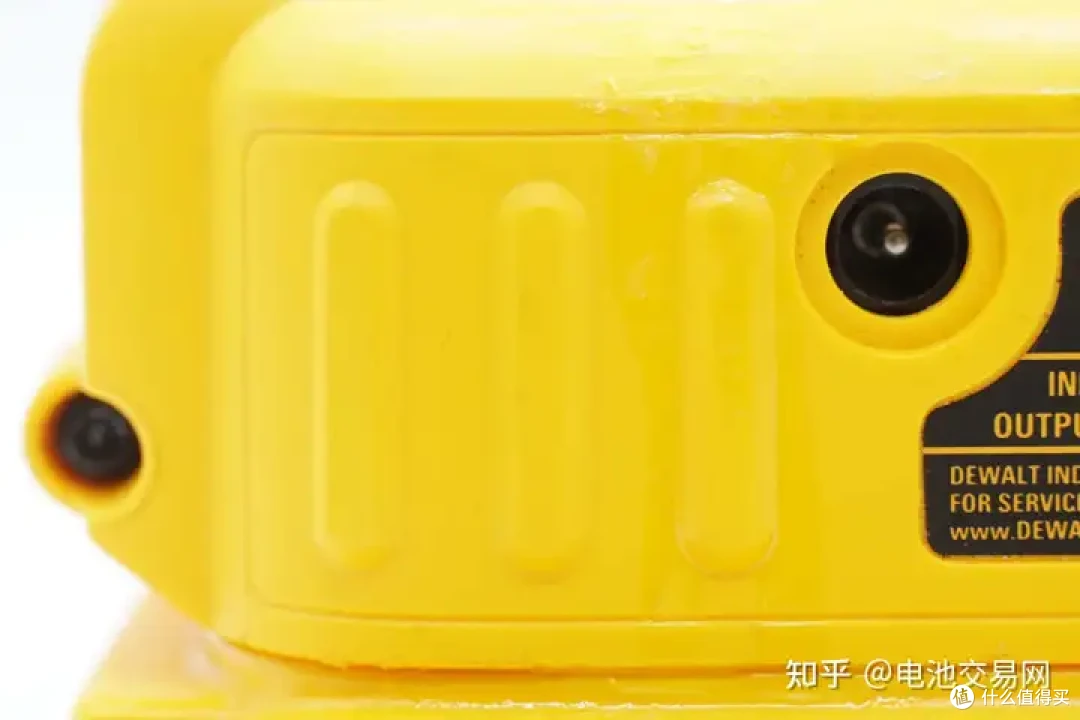

外壳侧面镂刻竖条纹，方便持握。右侧还有一个DC插口，为12V直流输出。

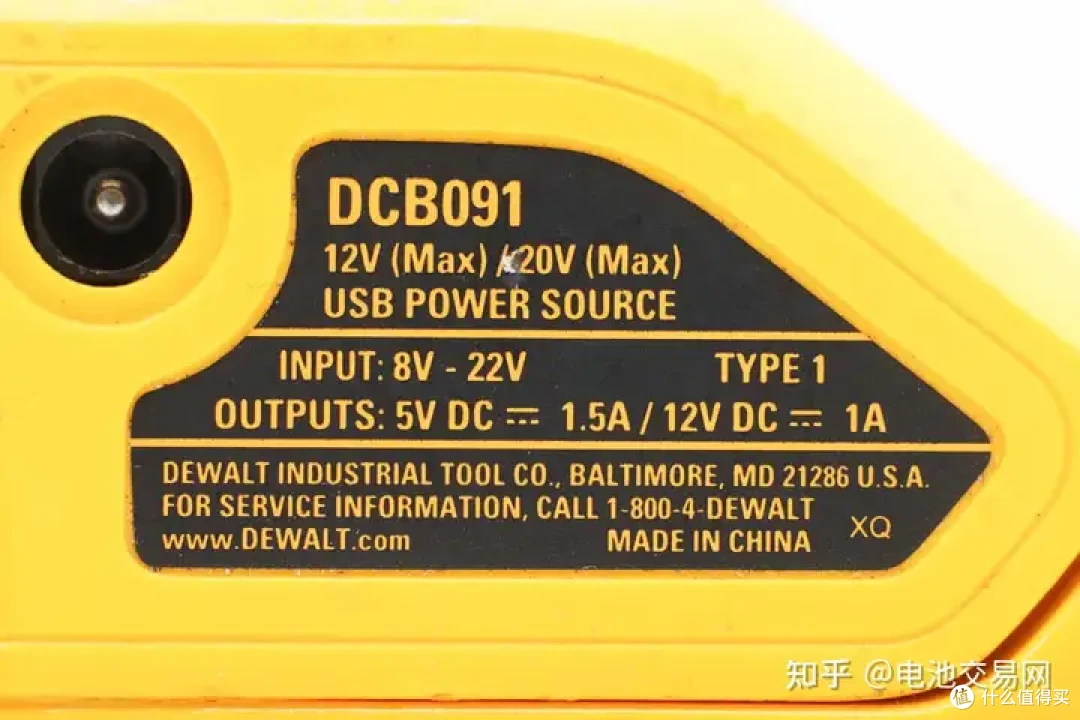

转换器参数信息一览：

型号：DCB091

输出电压：12V（Max)）/20V（Max）

产品名称：USB POWER SOURCE

输入：8V-22V

输出：5V1.5A、12V1A

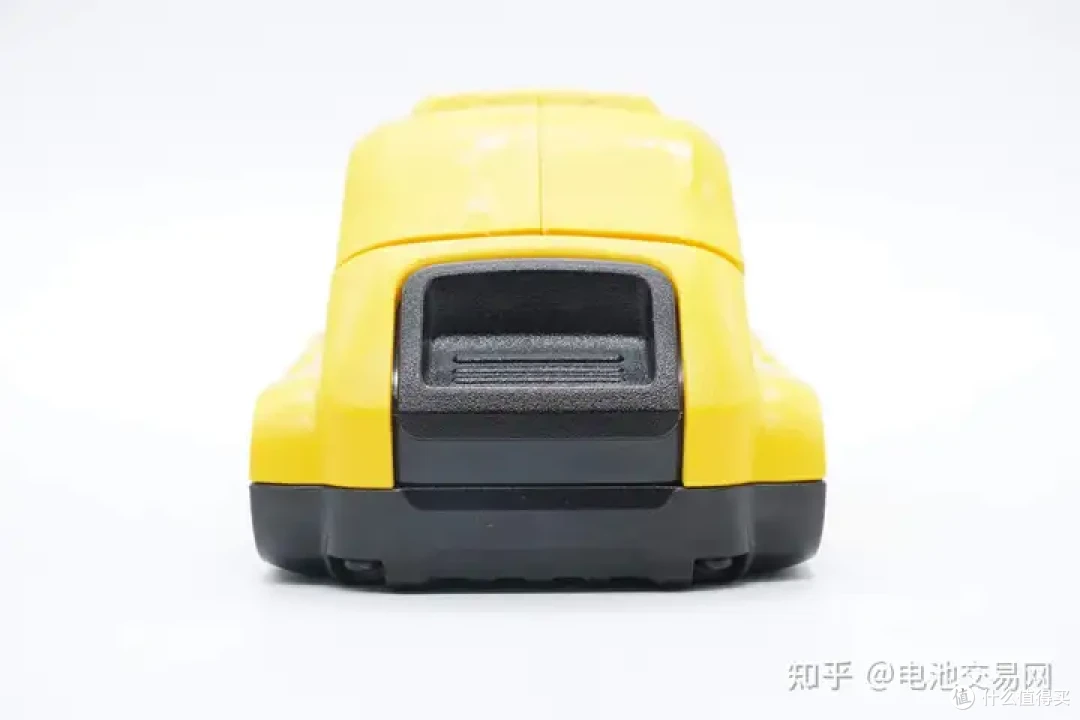

背部可见黑色按压式开关，下压按钮可以松开卡扣，分离电池包和转换器。

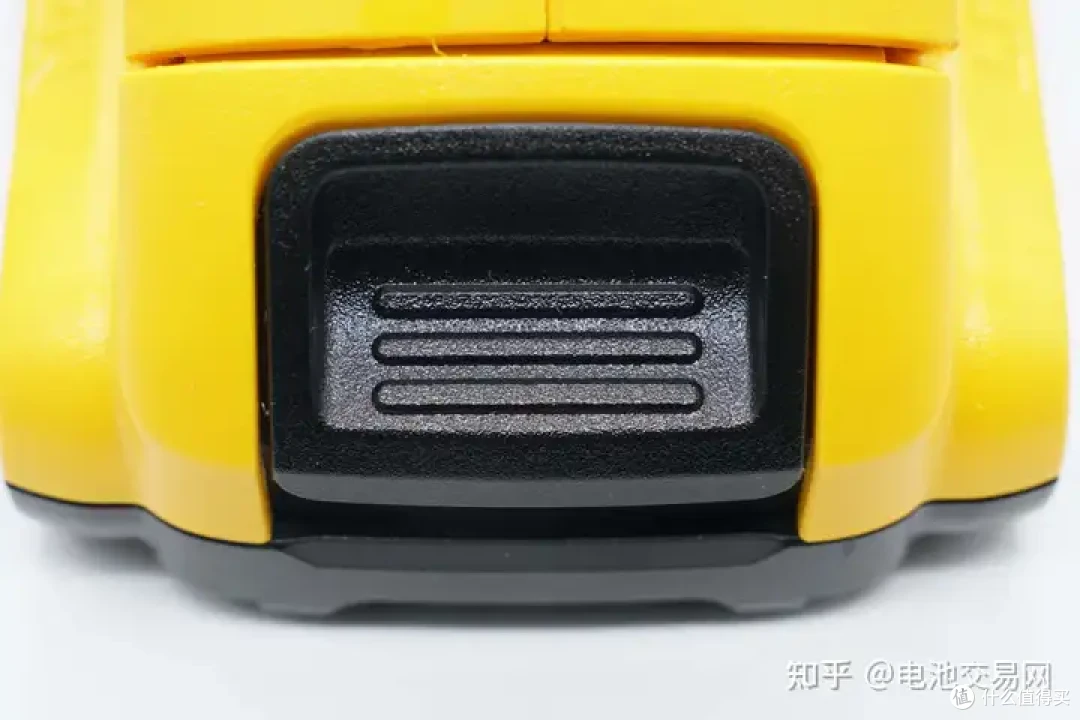

按钮特写，内部铭刻竖纹凹槽，增大摩擦力。

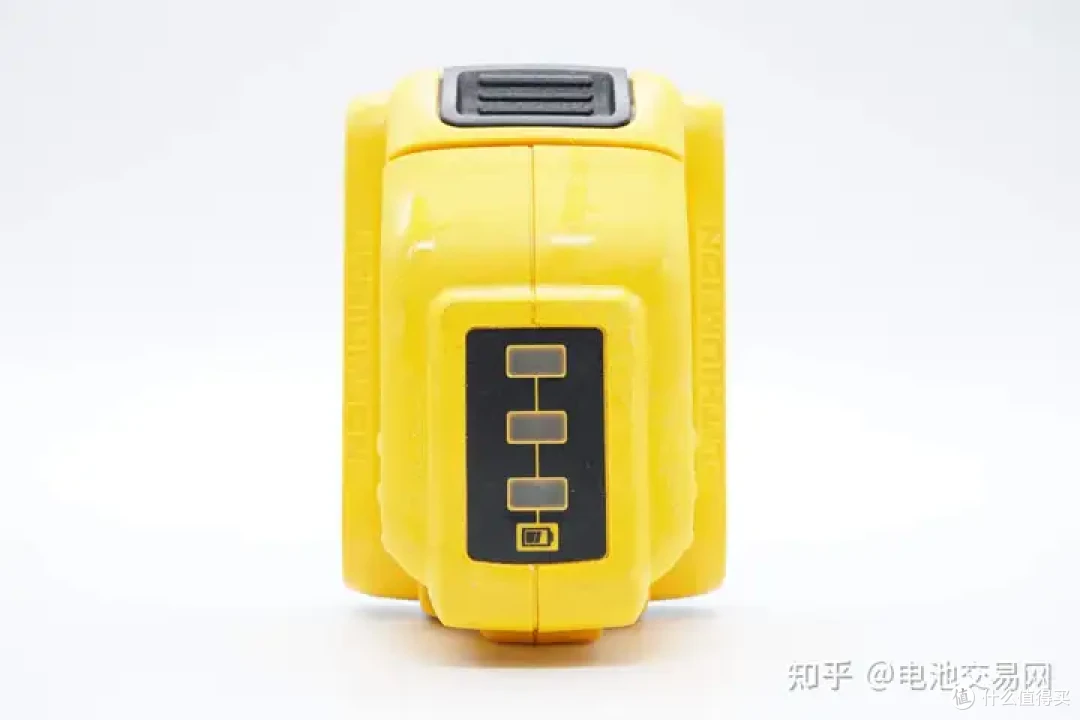

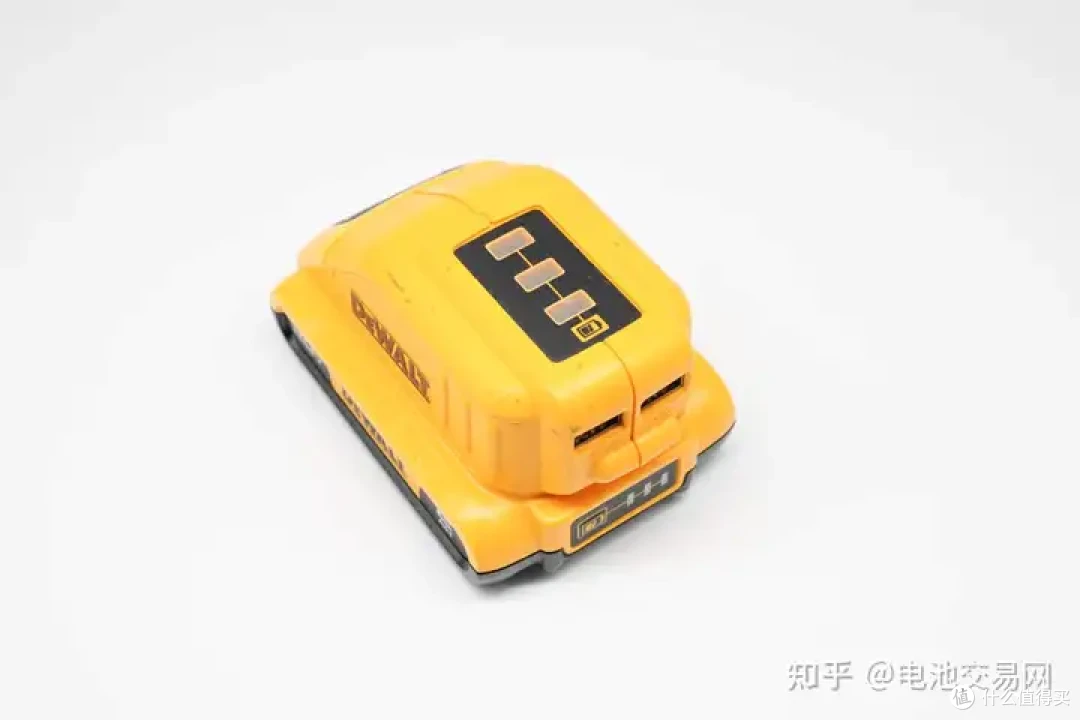

顶部一览，转换器顶部也有显示剩余电量的灯柱。

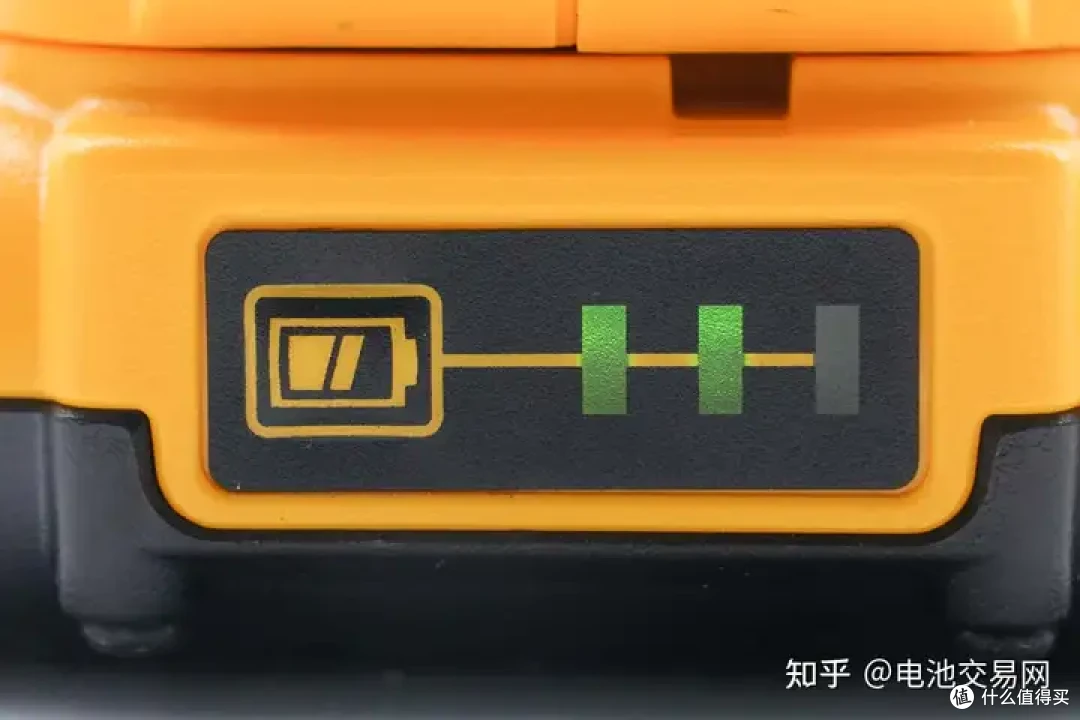

电量指示灯点亮特写。

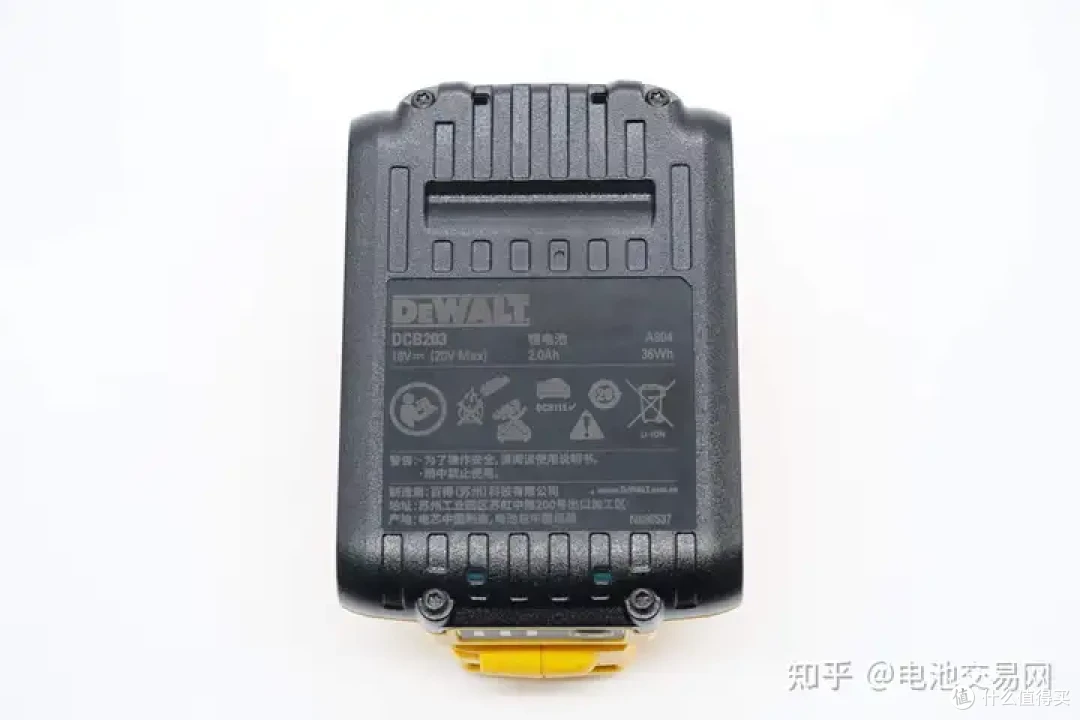

再看下底部，电池包底部有产品参数信息和安全标识等信息，边缘同样有凹槽增加摩擦力。

电池包参数信息一览：

DCB203 锂电池 A904

18V（20V Max） 2.0Ah 36Wh

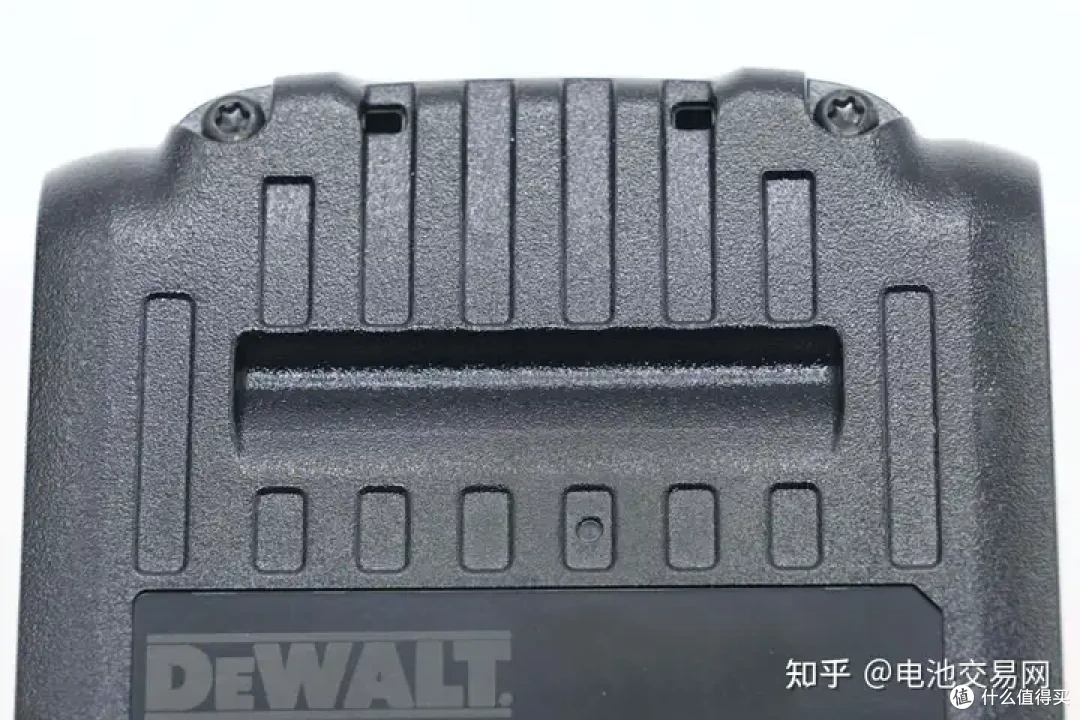

底部防滑凹槽特写，四周用螺丝固定外壳。

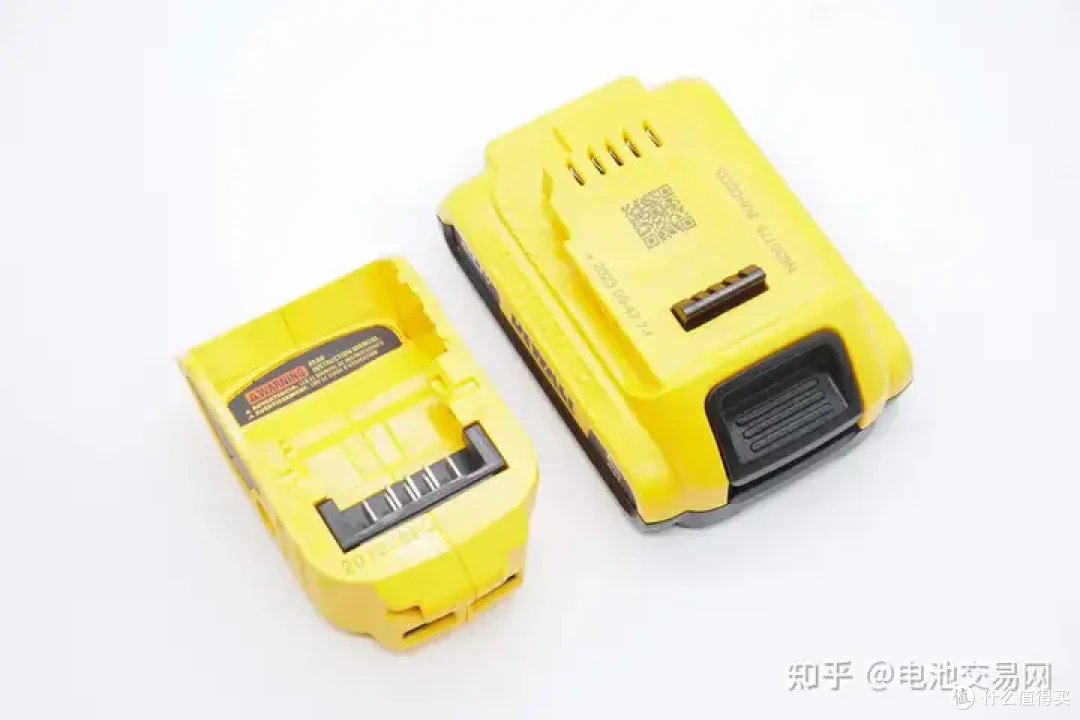

按住按钮，分离电池包和转换器。

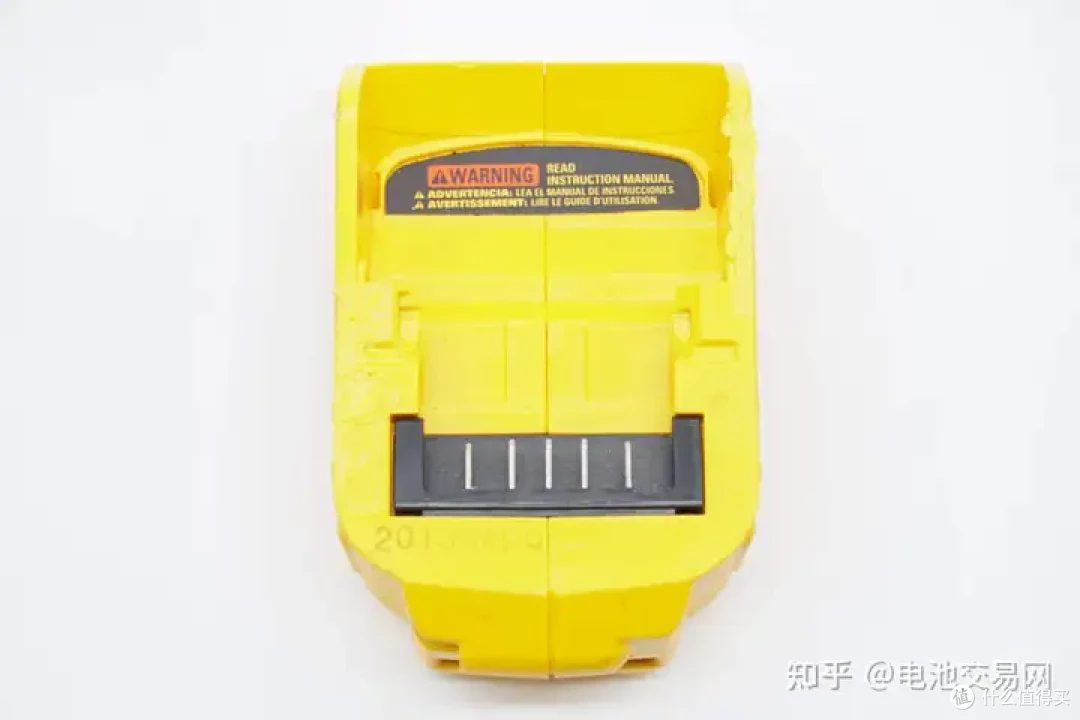

转换器内部粘贴标签，底部设有电池连接器。

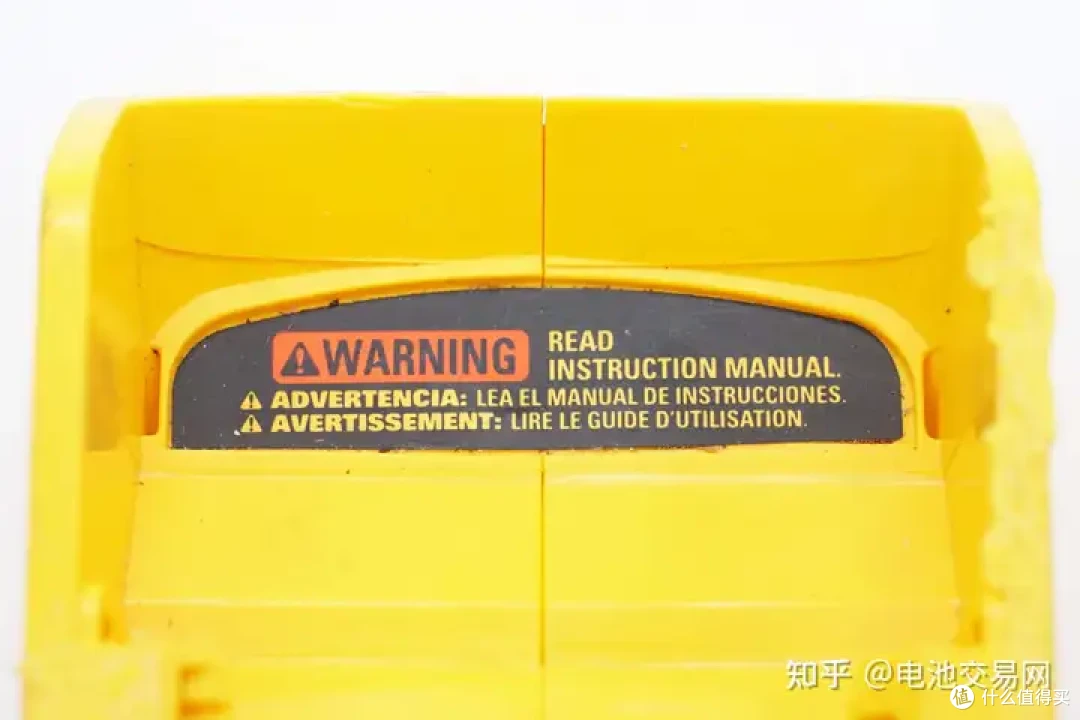

充电器内部有防火警告提示。

连接器插头特写，共5个插脚。

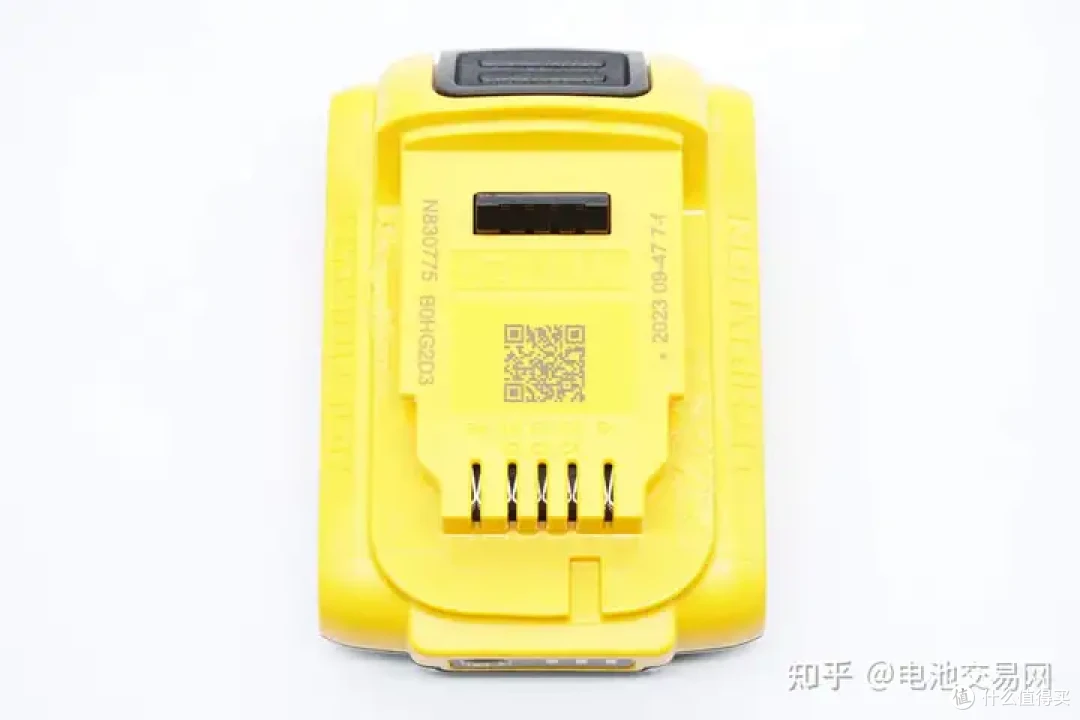

再来看一下电池包。电池包顶部主要是充电插座和卡扣。

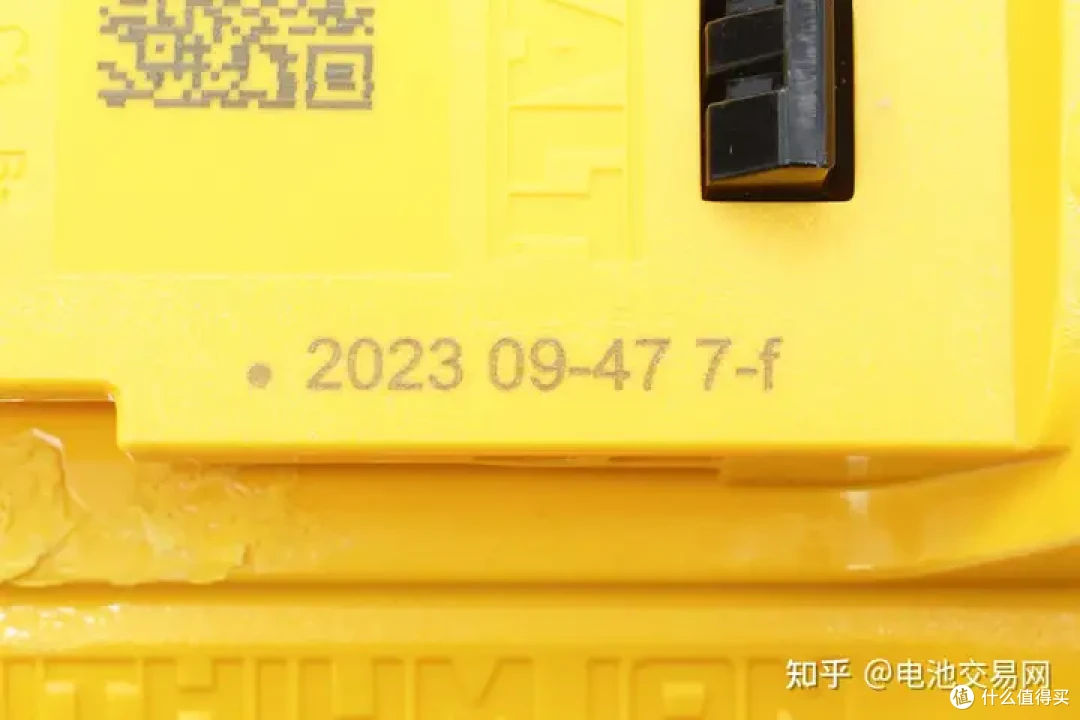

侧边丝印标注了2023的生产日期和09-47 7-f的编码

与按钮连在一起的卡扣特写。

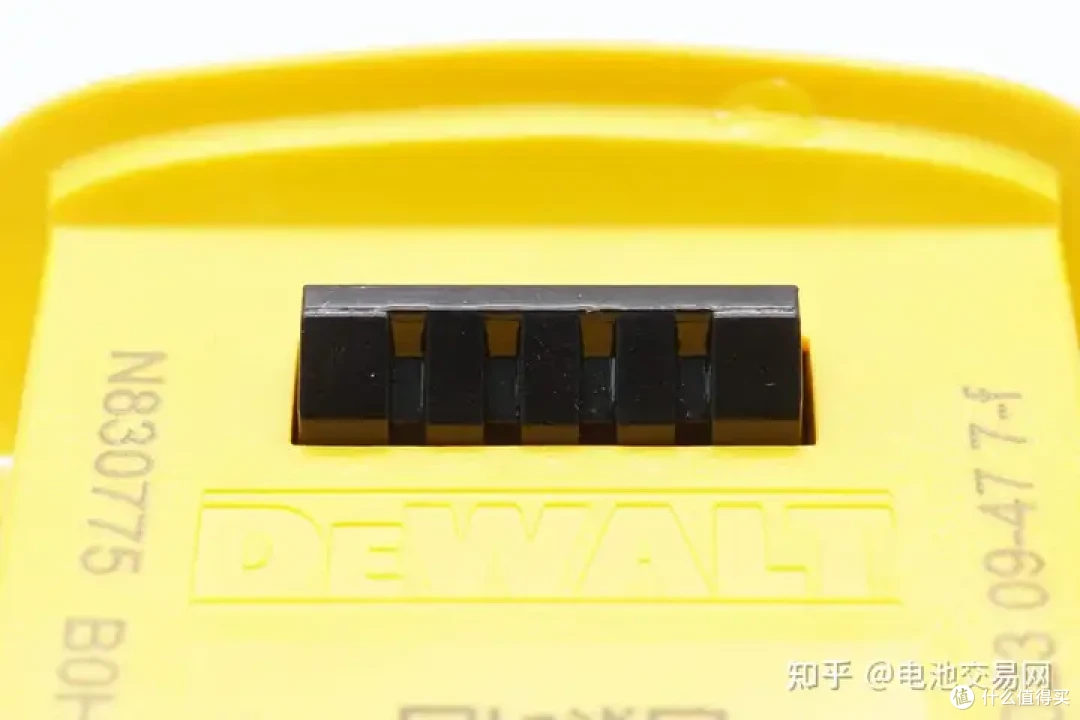

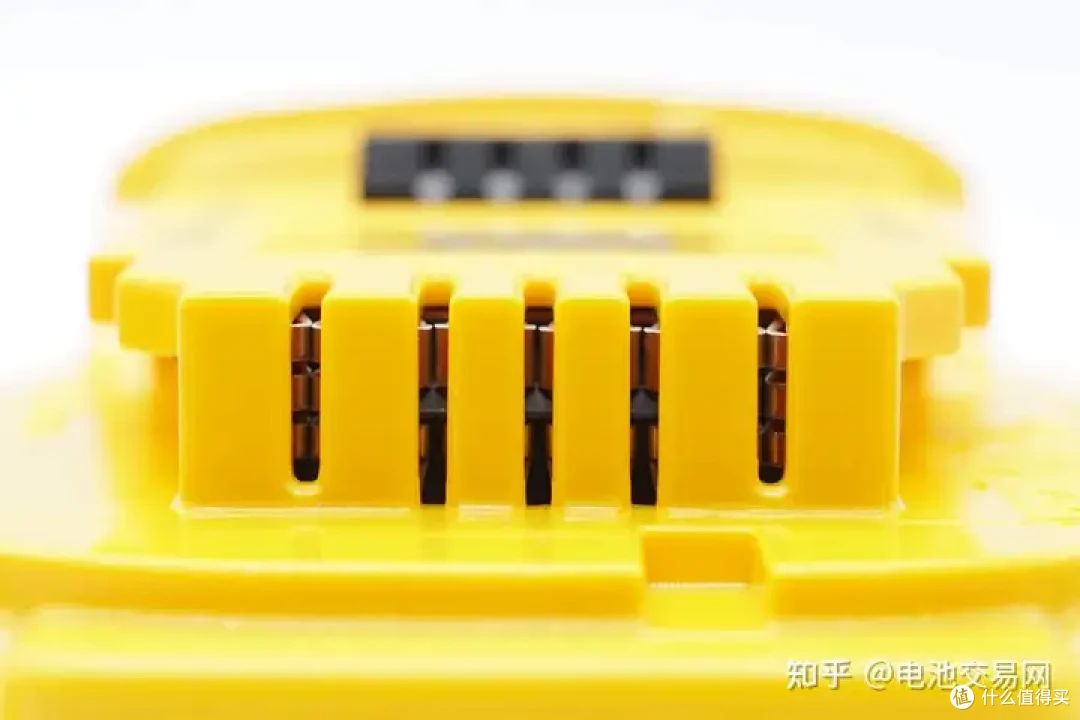

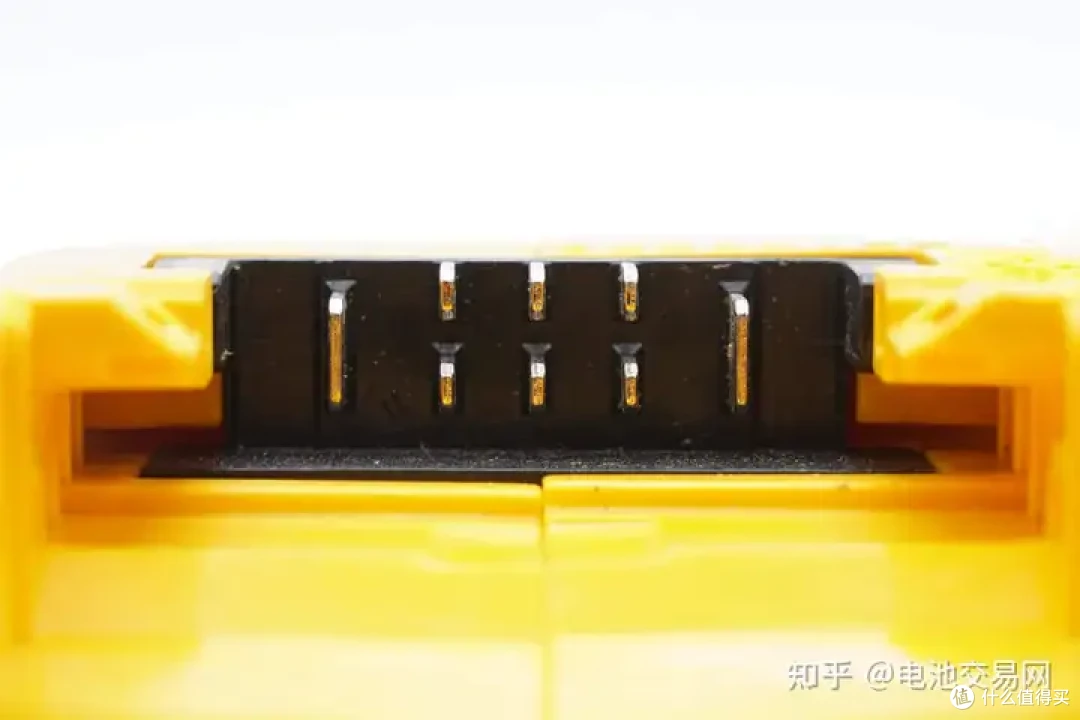

电池组输出插座为内凹设计，防止接触金属物体导致短路。

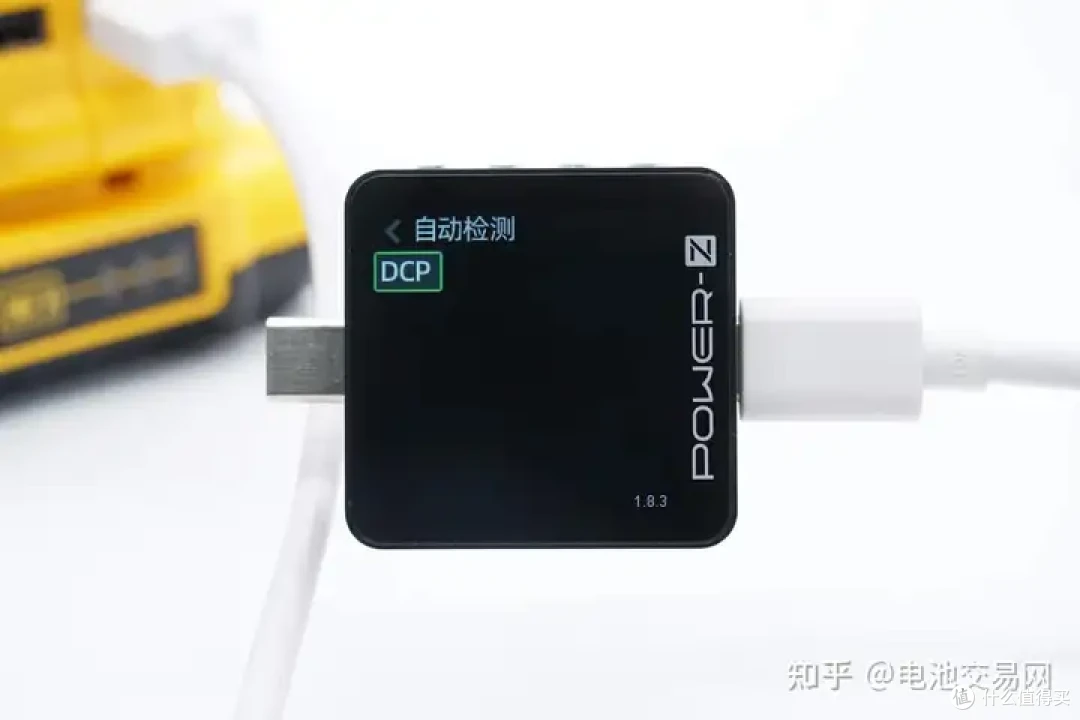

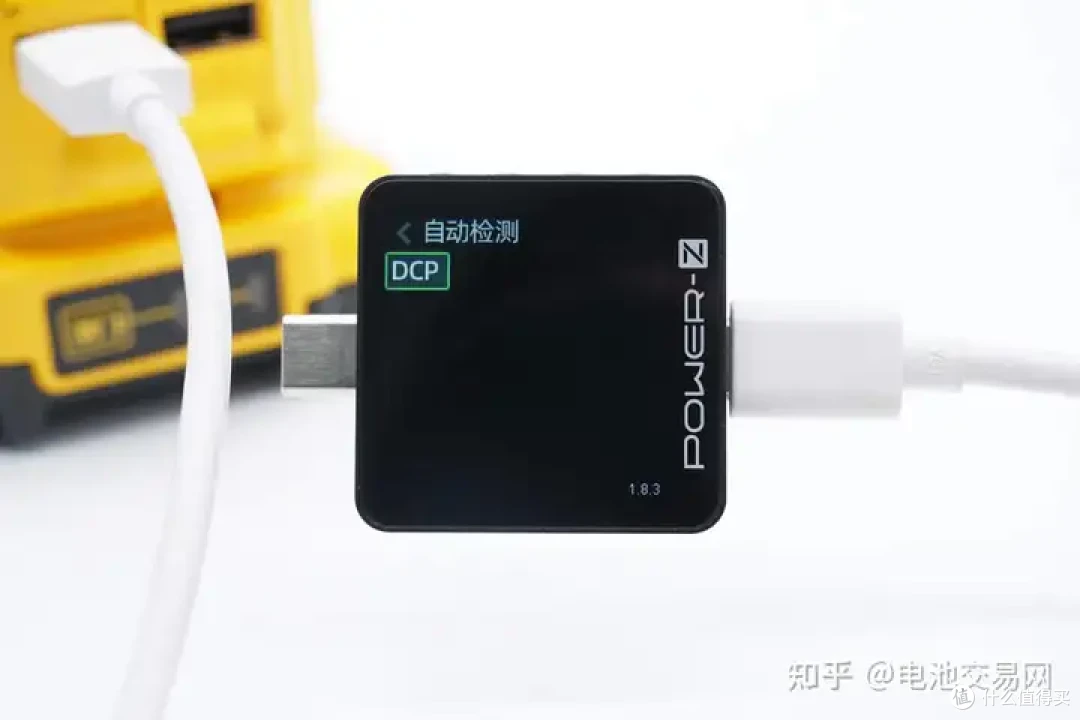

测得USB-A1口支持DCP协议。

USB-A2口同样支持DCP协议。

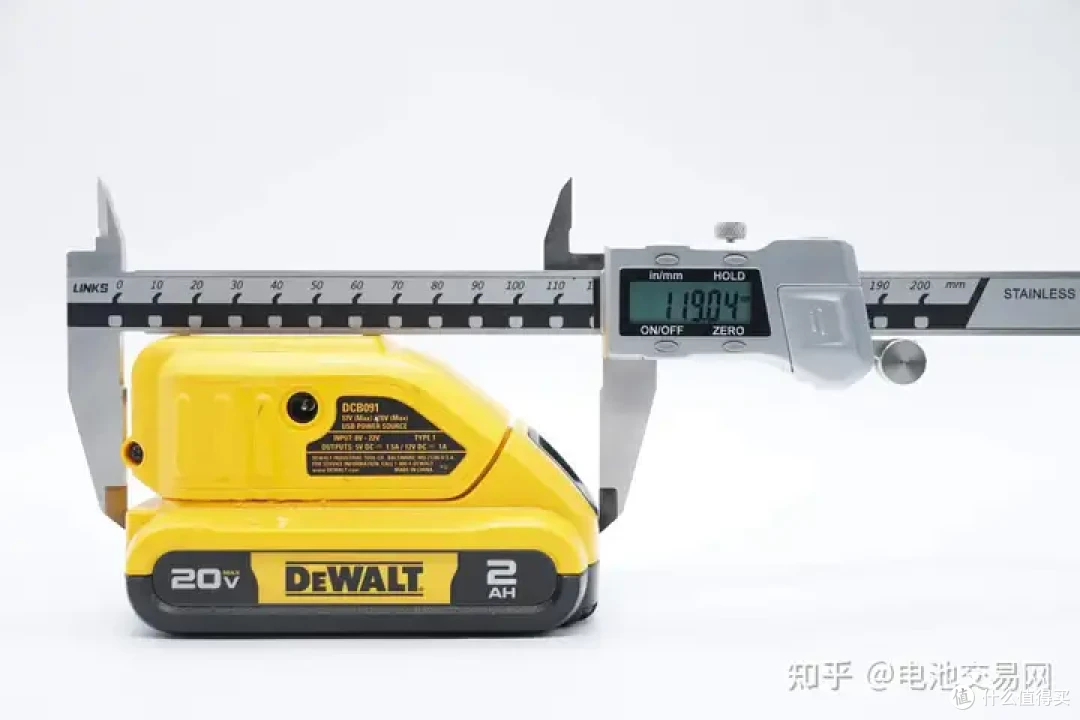

测得充电套装长度为119.04mm。

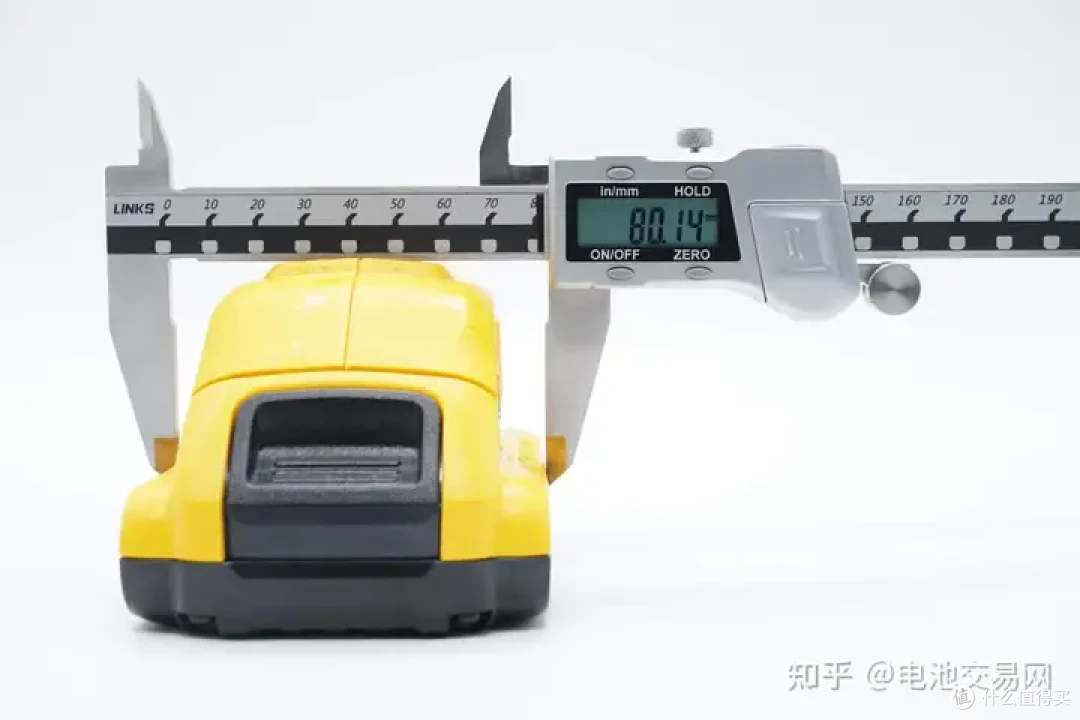

宽度为80.14mm。

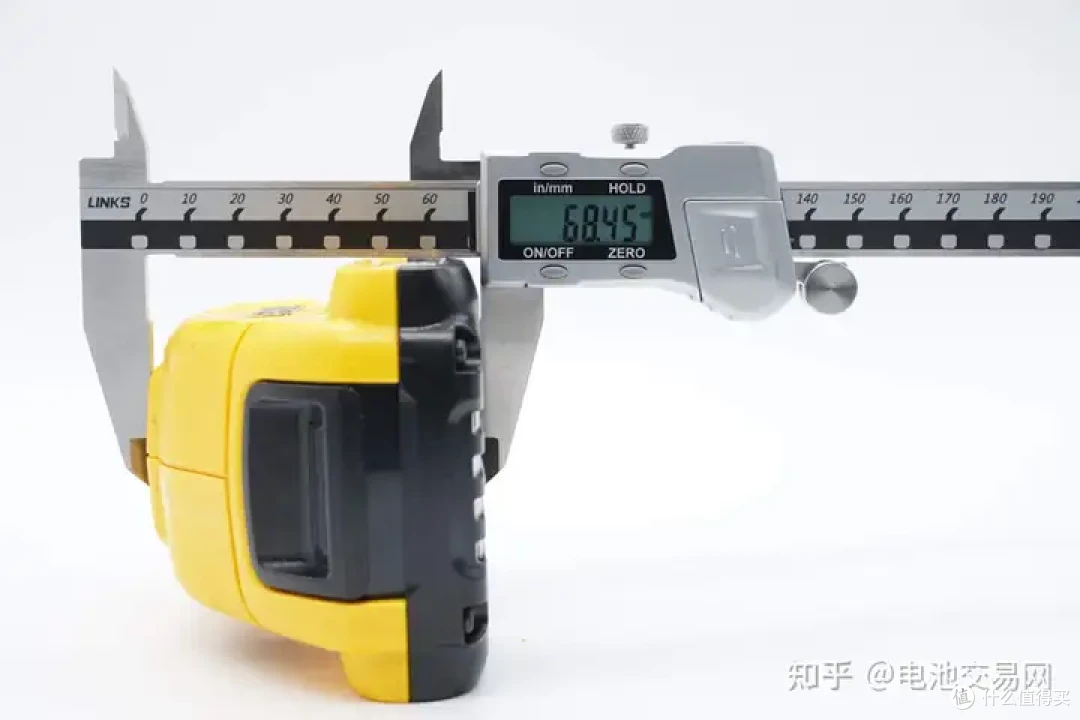

高度为68.45mm。

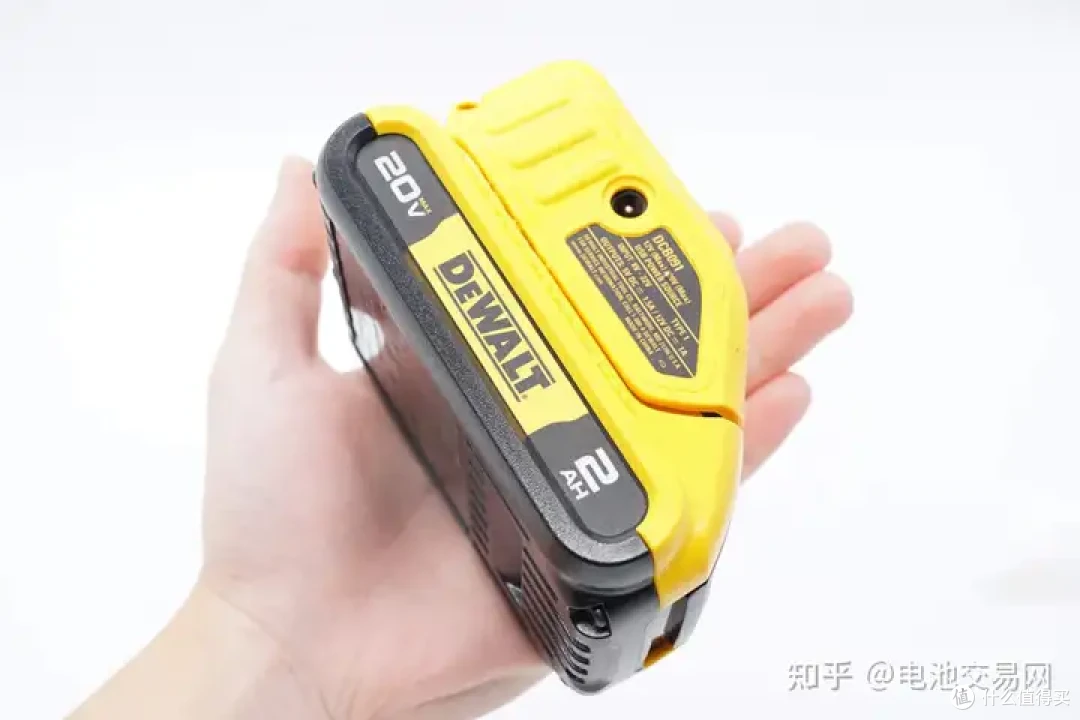

产品拿在手上的大小直观感受。

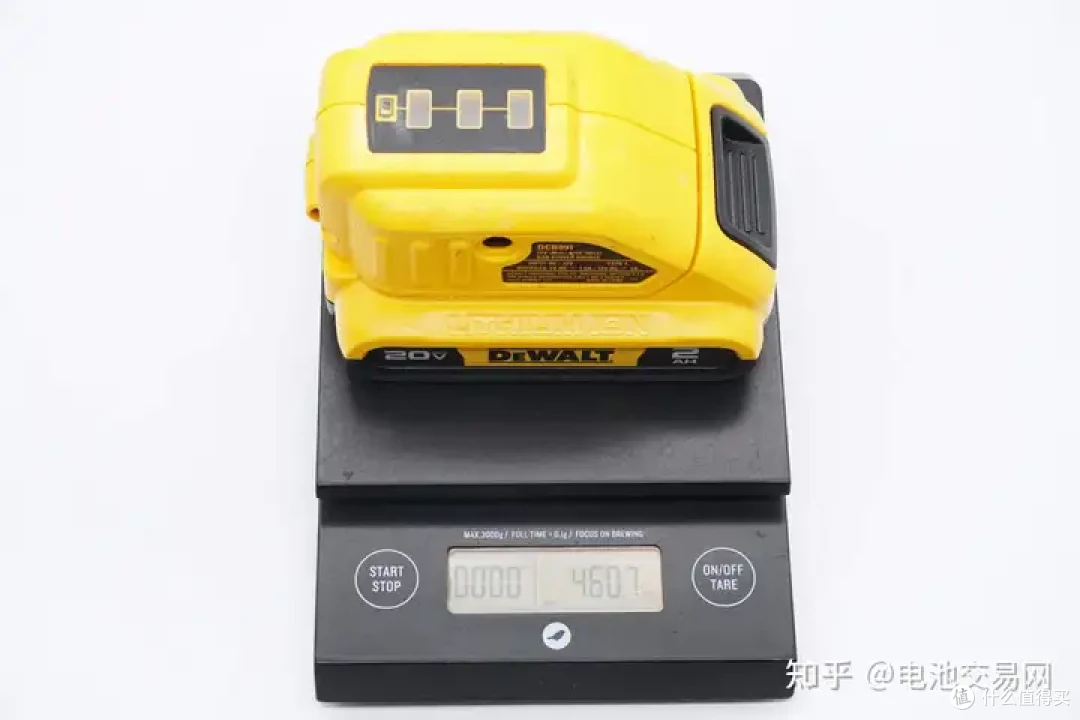

测得得伟充电套装重量为460.7g。

得伟电动工具充电套装外观拆解

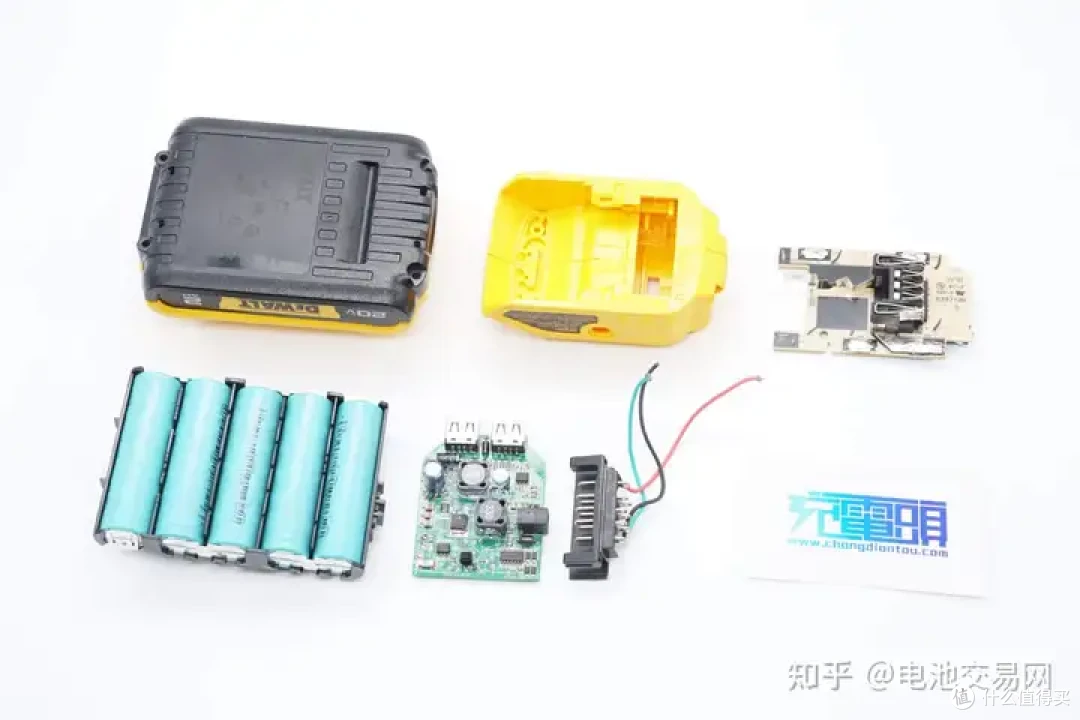

接下来看看转换器内部结构和用料。

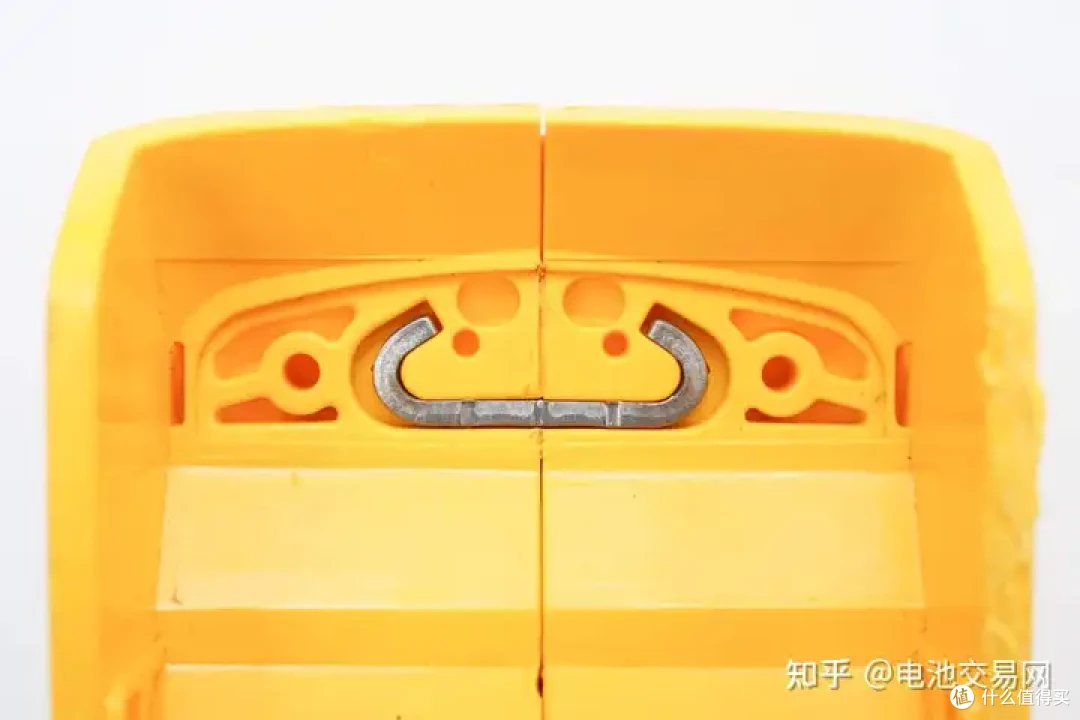

转换器外壳内部采用金属卡扣固定。

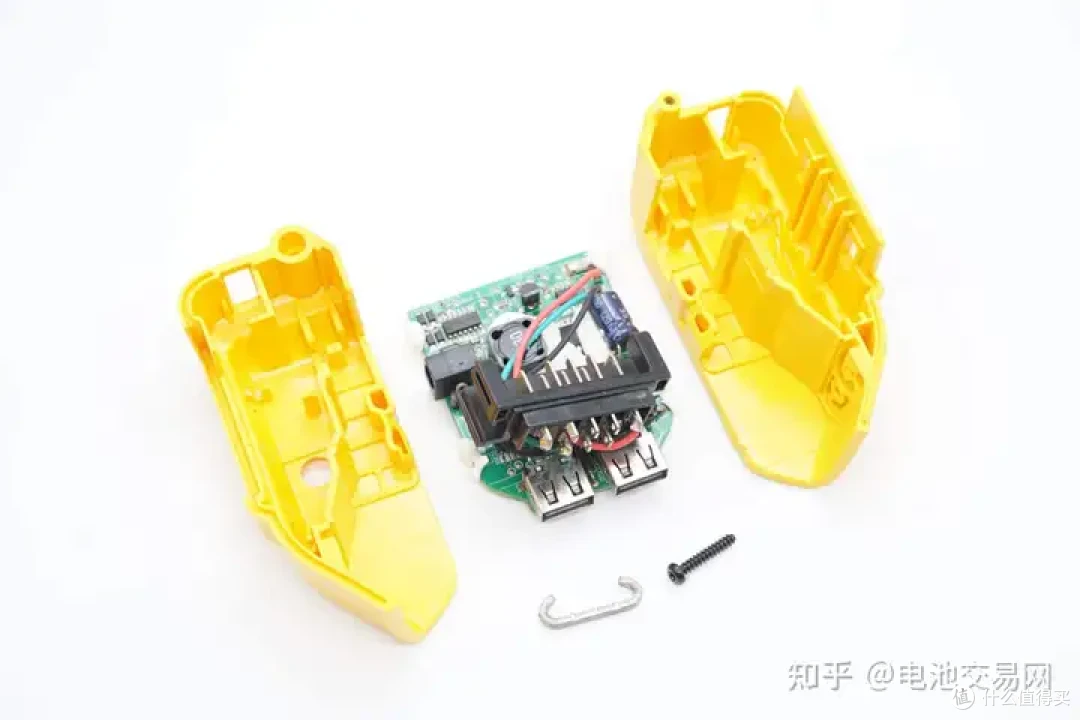

取下卡扣，拧开固定螺丝，将外壳和PCBA模块分离。

PCBA模块一览，电池插头通过导线焊接连接。

导线冷压端子焊接连接。

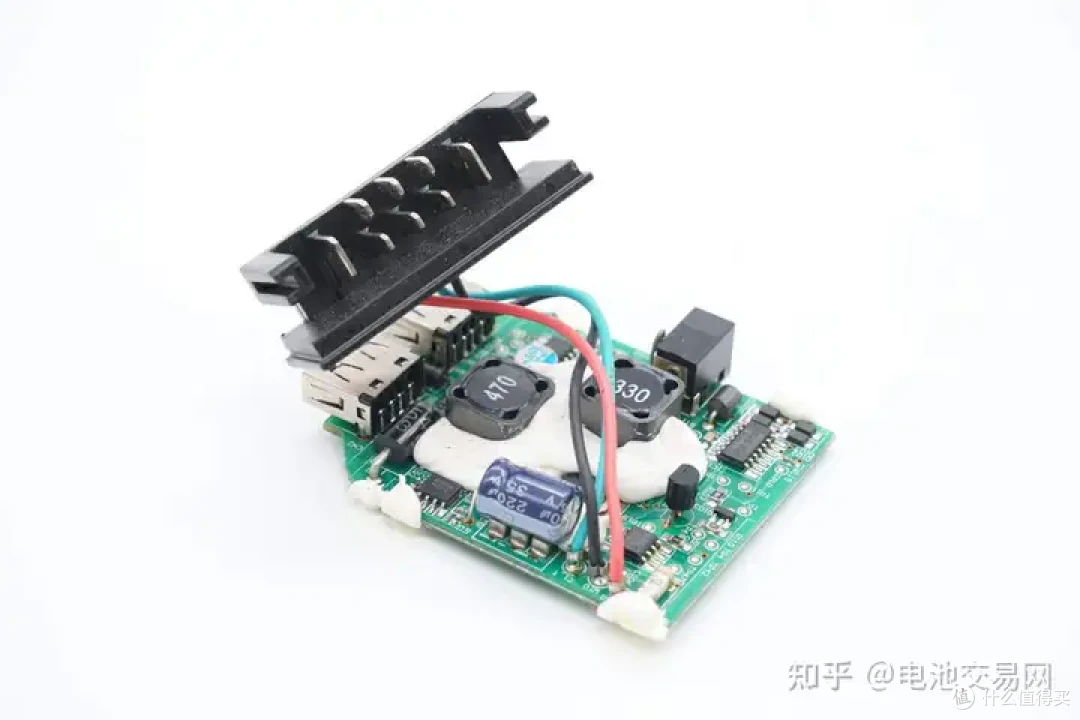

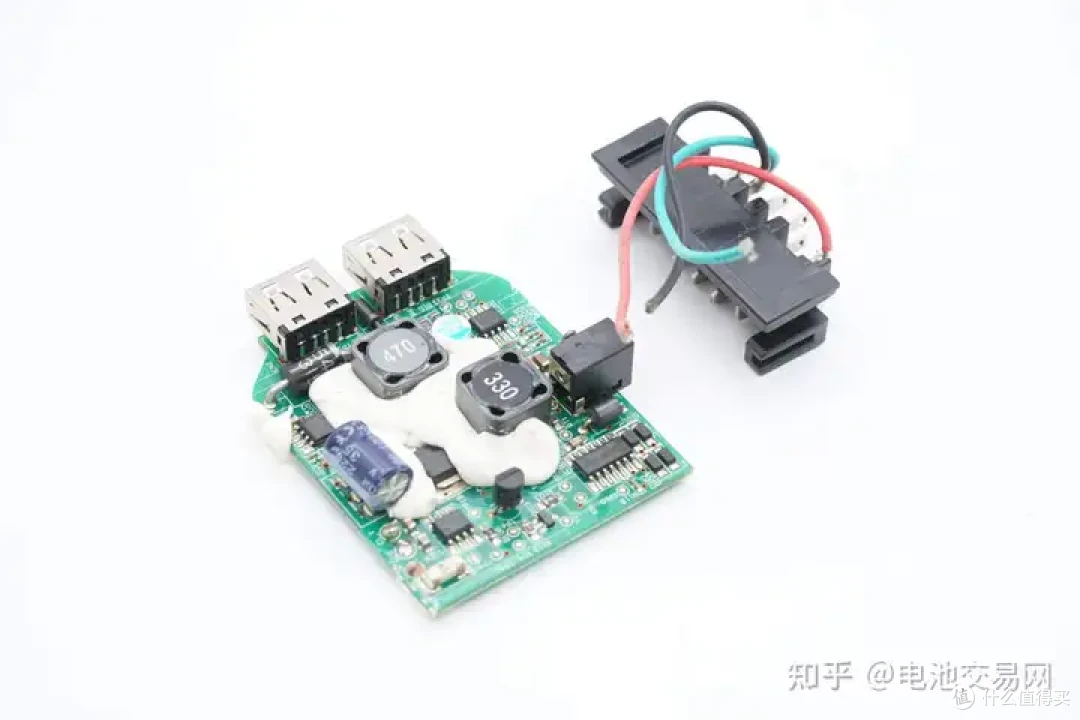

拆开插头和充电器PCBA模块。

充电器模块发热器件大面积打胶，起到散热和加固作用。

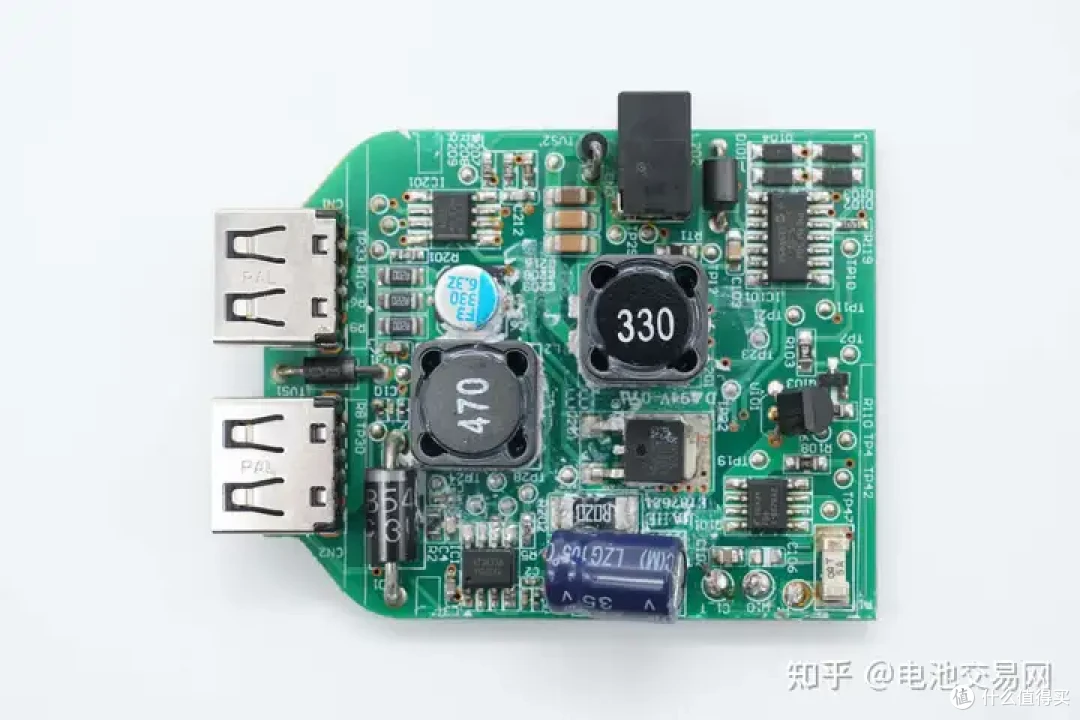

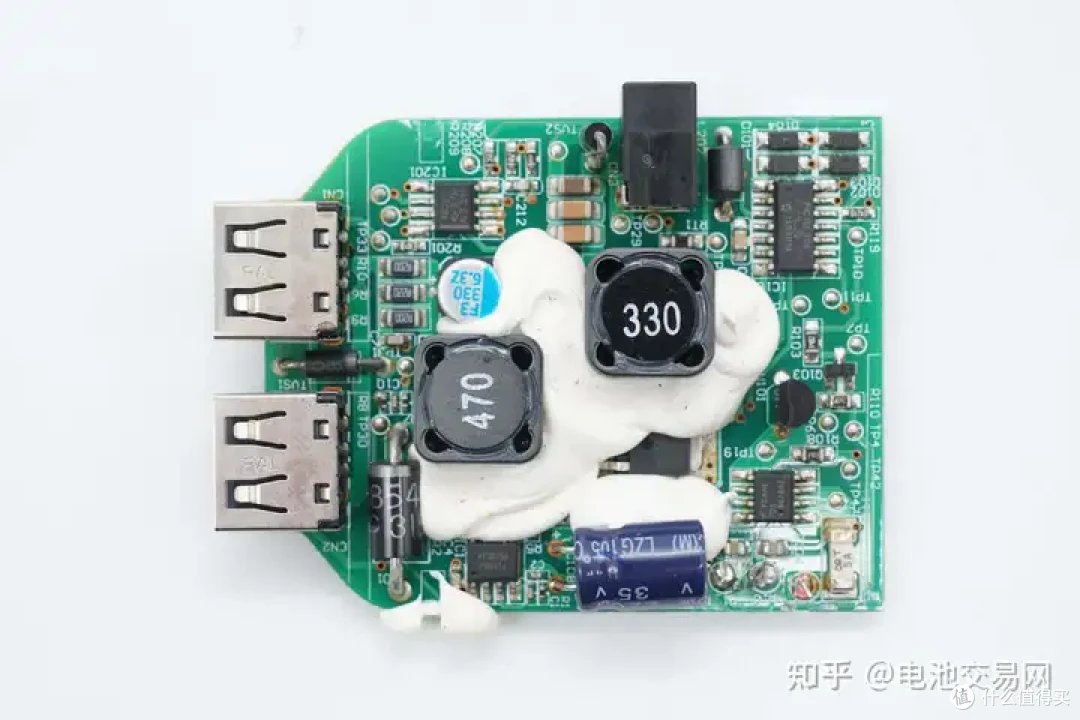

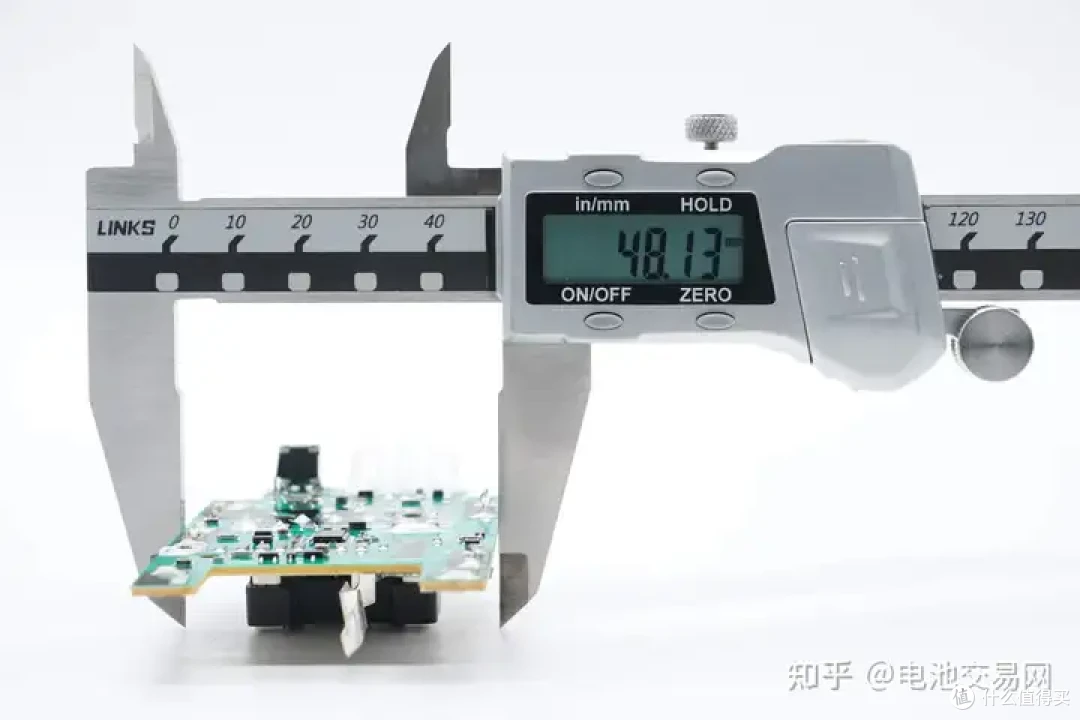

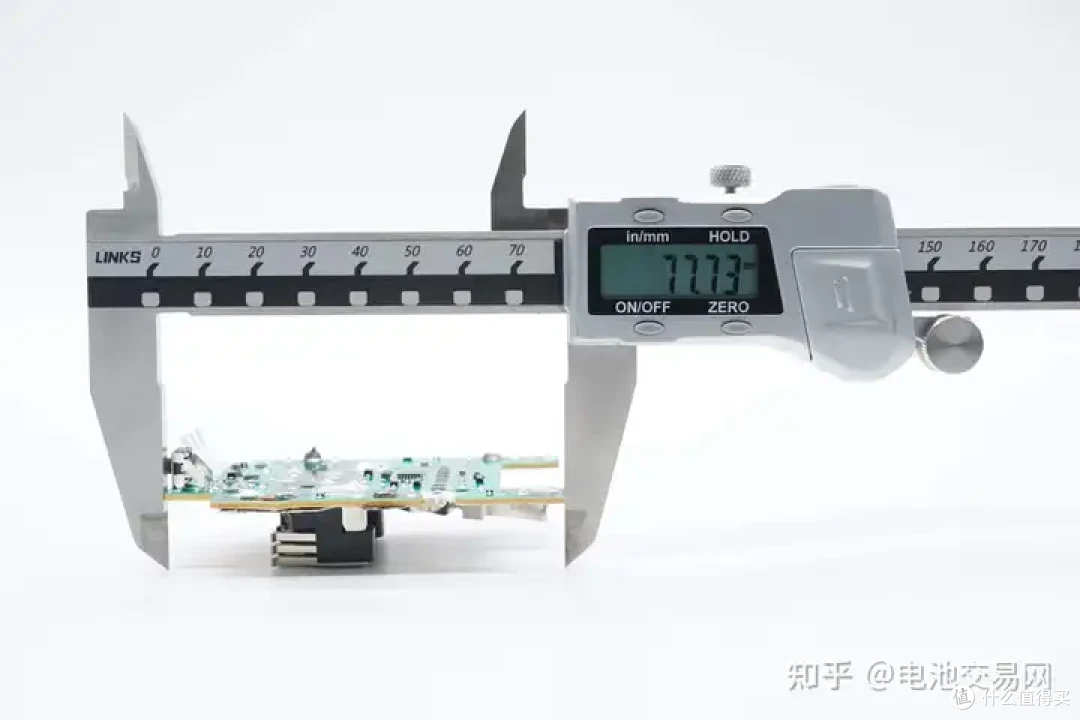

清除胶水，露出PCBA模块整体结构。从左至右可以看到充电器的两个USB-A母座，降压电感和滤波固态电容、降压输出电路可见降压电感、电源控制芯片等器件。

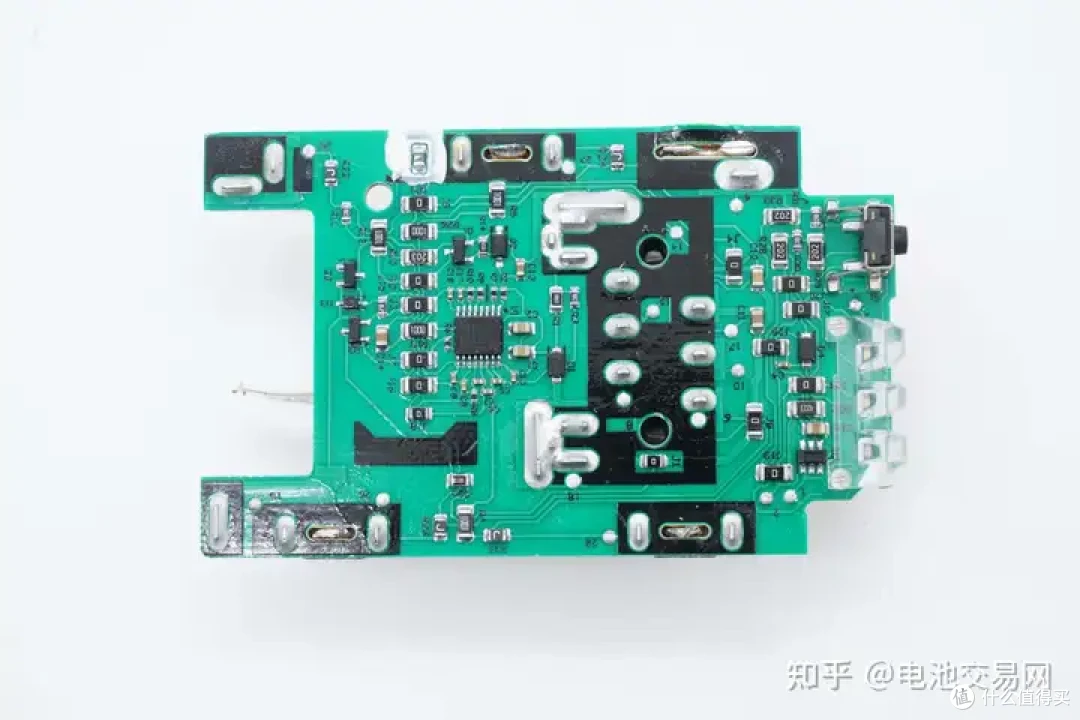

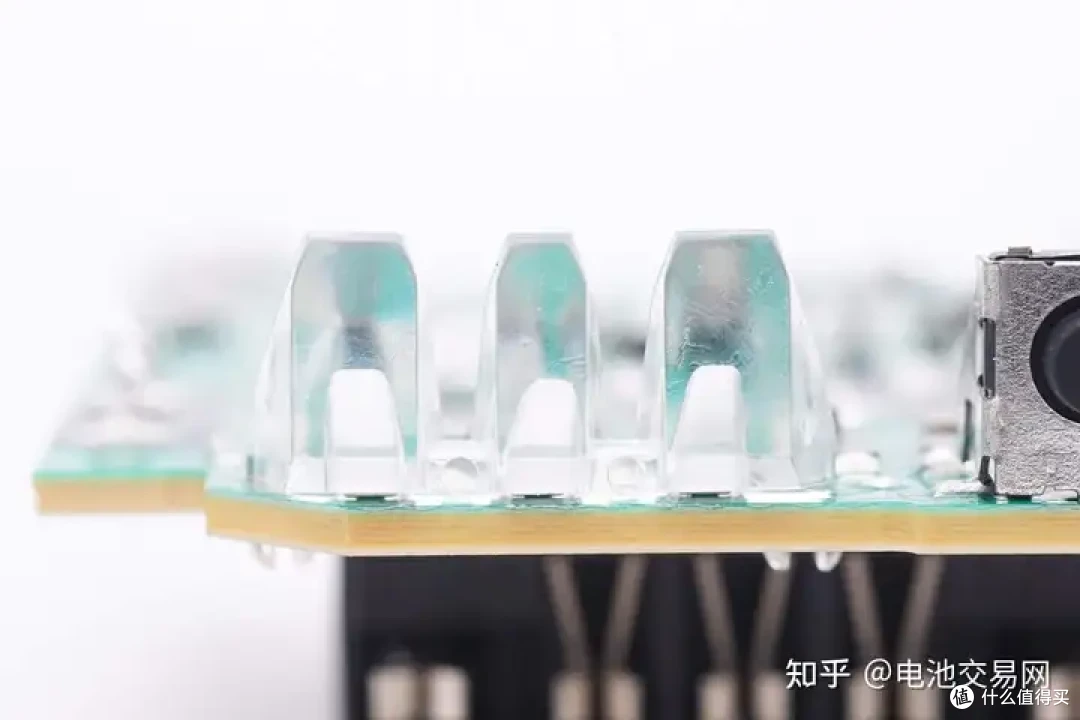

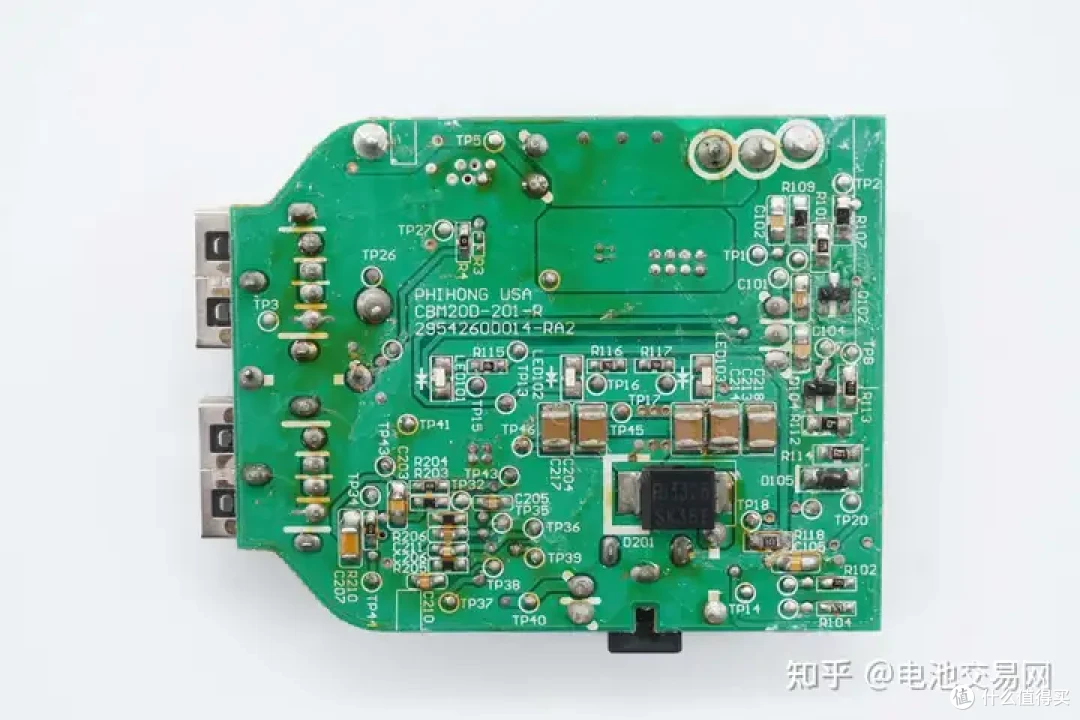

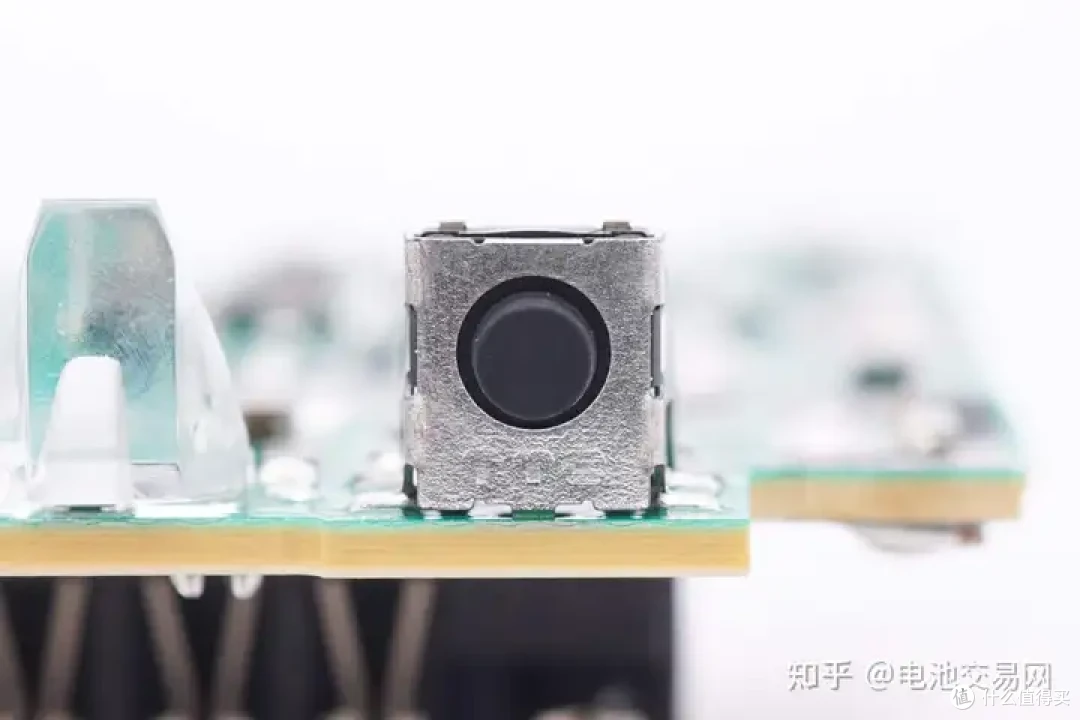

PCBA模块背部结构一览，焊接MLCC滤波电容和肖特基二极管，以及用于电量显示的贴片LED指示灯。

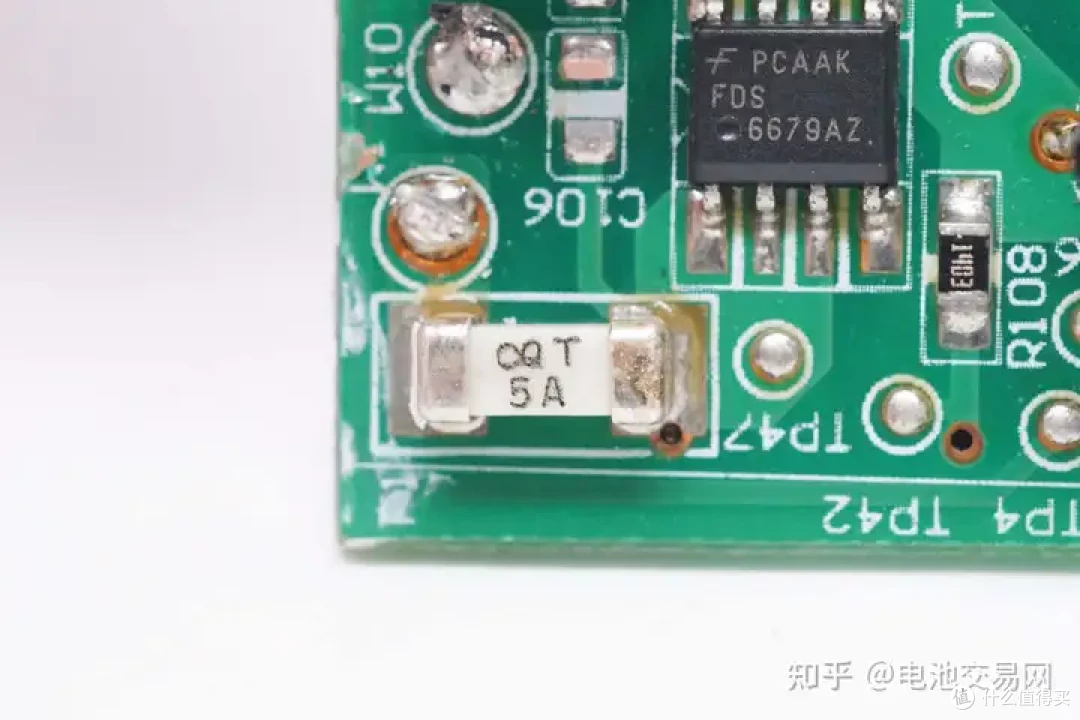

5A贴片保险丝用于输入过流保护。

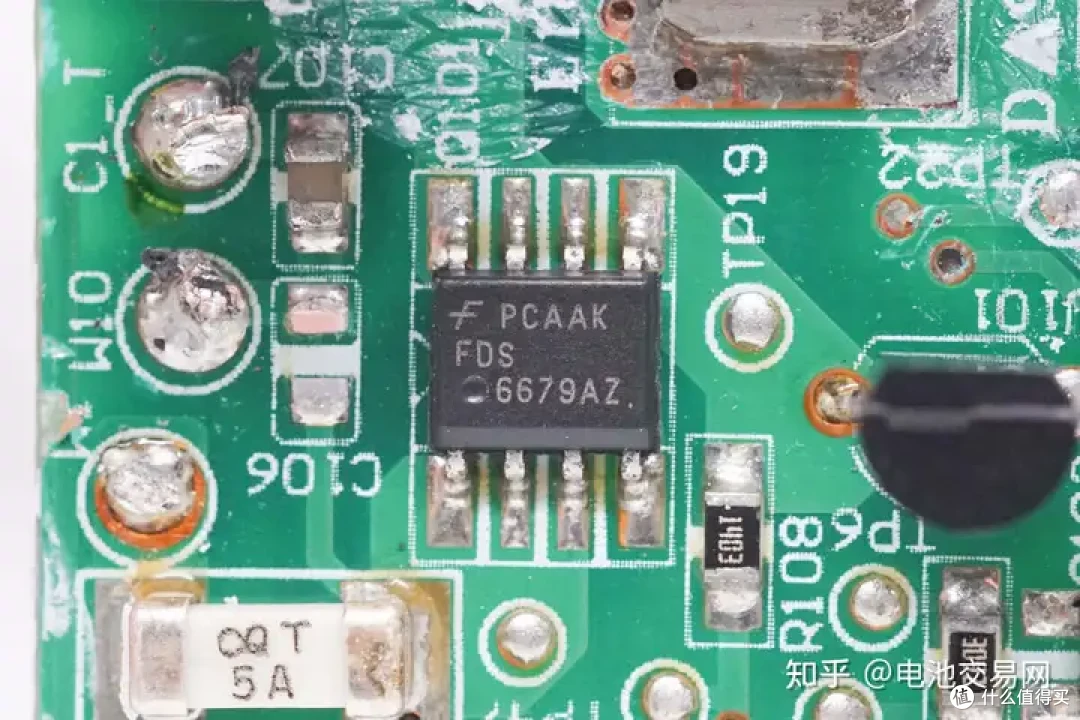

输入防反接MOS管来自onsemi安森美，型号FDS6679AZ，PMOS，耐压-30V，导阻9mΩ，采用SOIC-8封装。

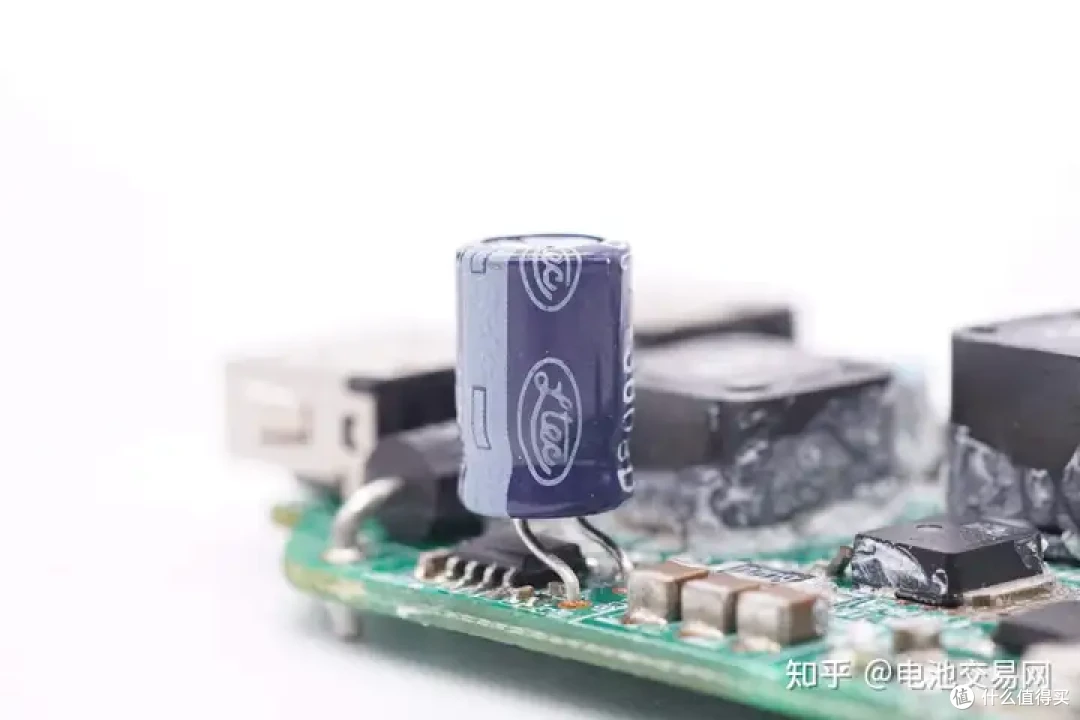

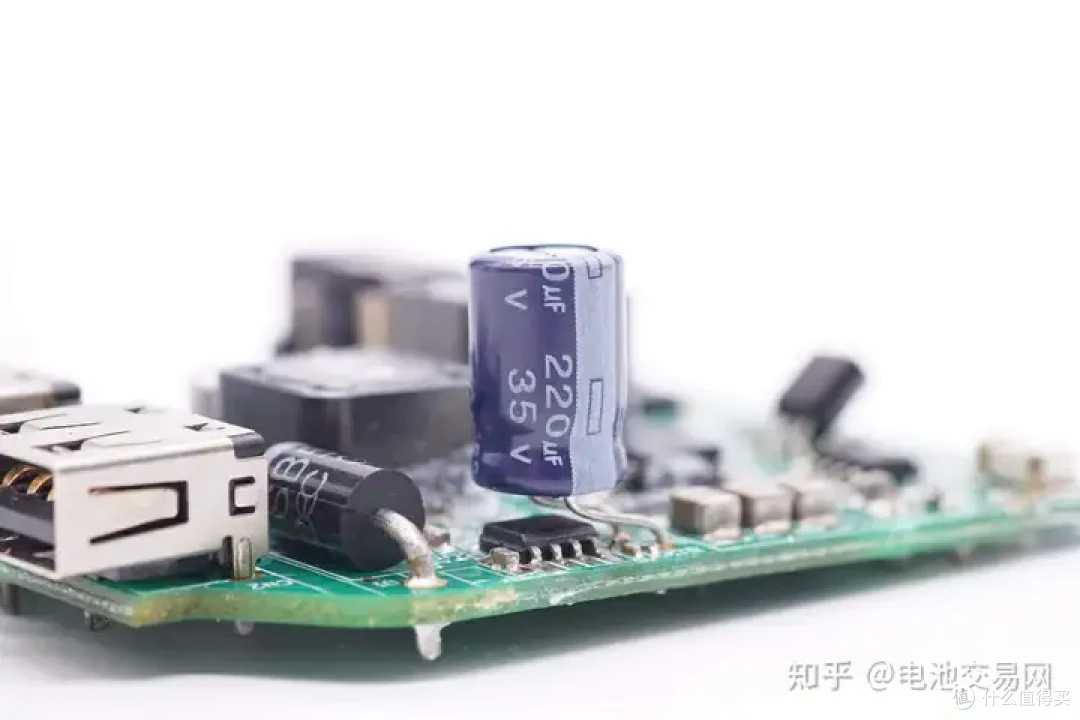

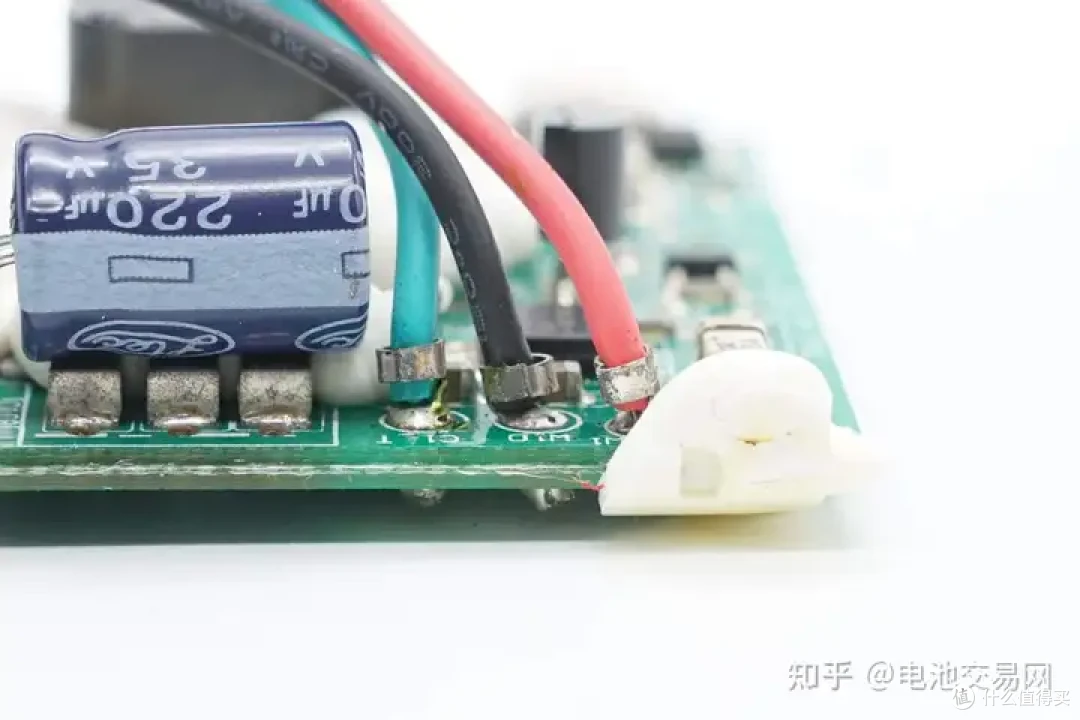

输入滤波电容来自LTEC辉城电子。

规格为220μF35V。

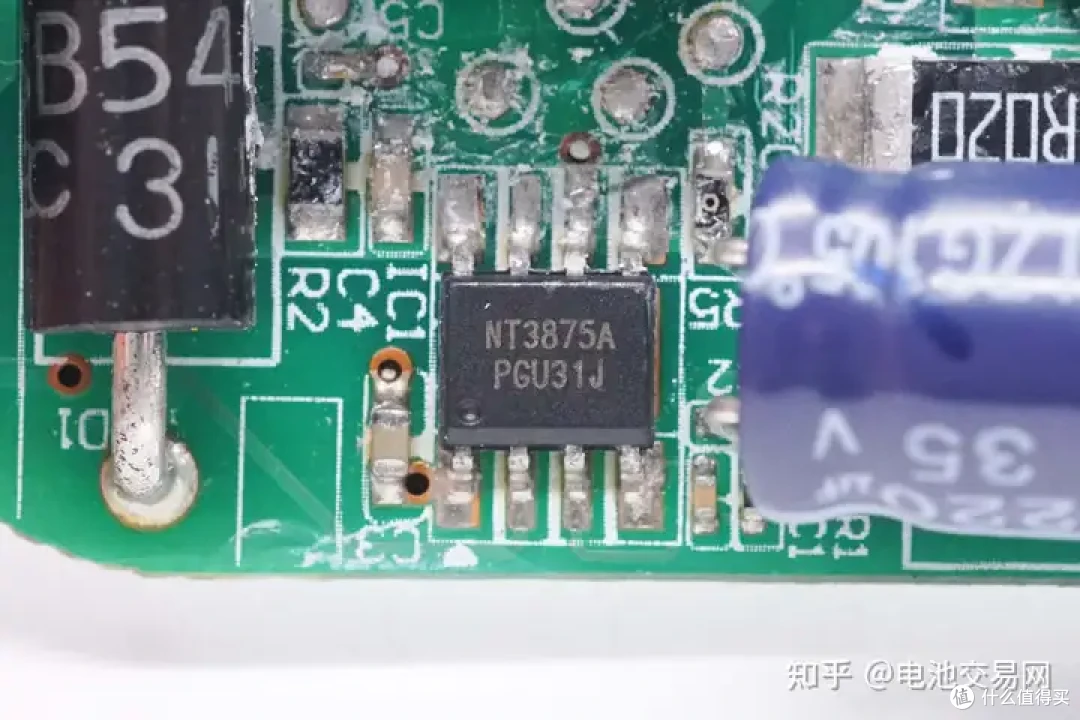

开关降压转换器来自Eosmem曦威，型号NT3875A，是一款降压型PWM转换器，芯片内部集成150mΩ导阻开关管，支持8-40V输入电压，输出电流3A。芯片支持恒压恒流控制，支持输出短路保护，输出过电压保护和过热保护，采用PSOP-8L封装。

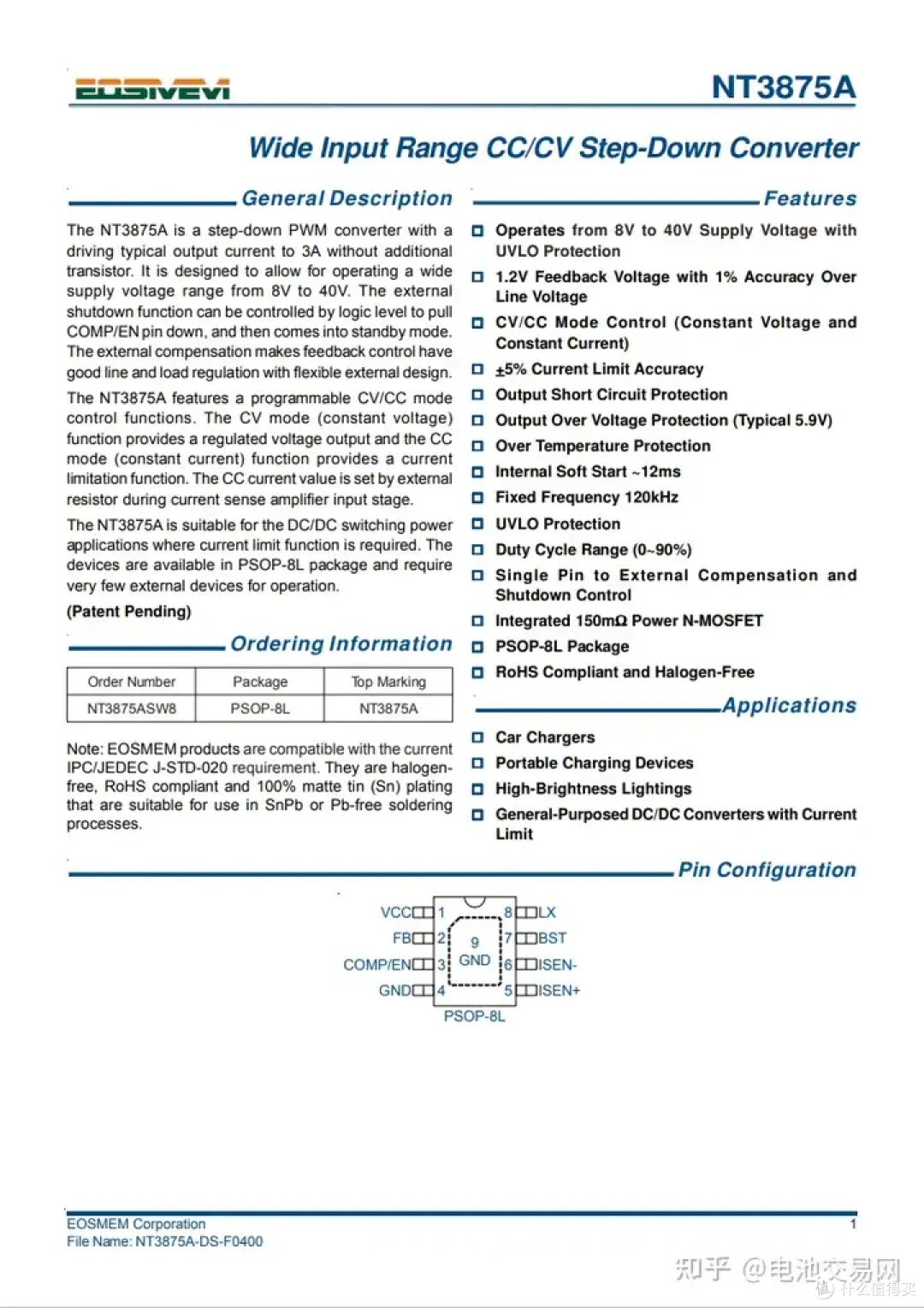

曦威NT3875A芯片详情。

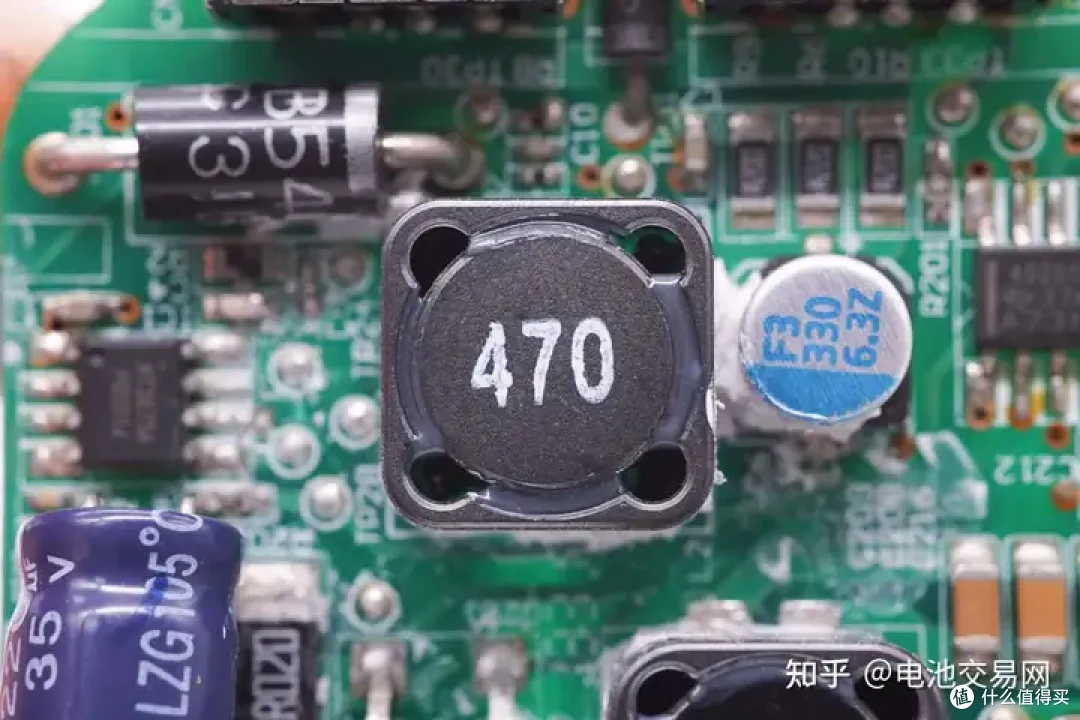

47μH屏蔽电感特写。

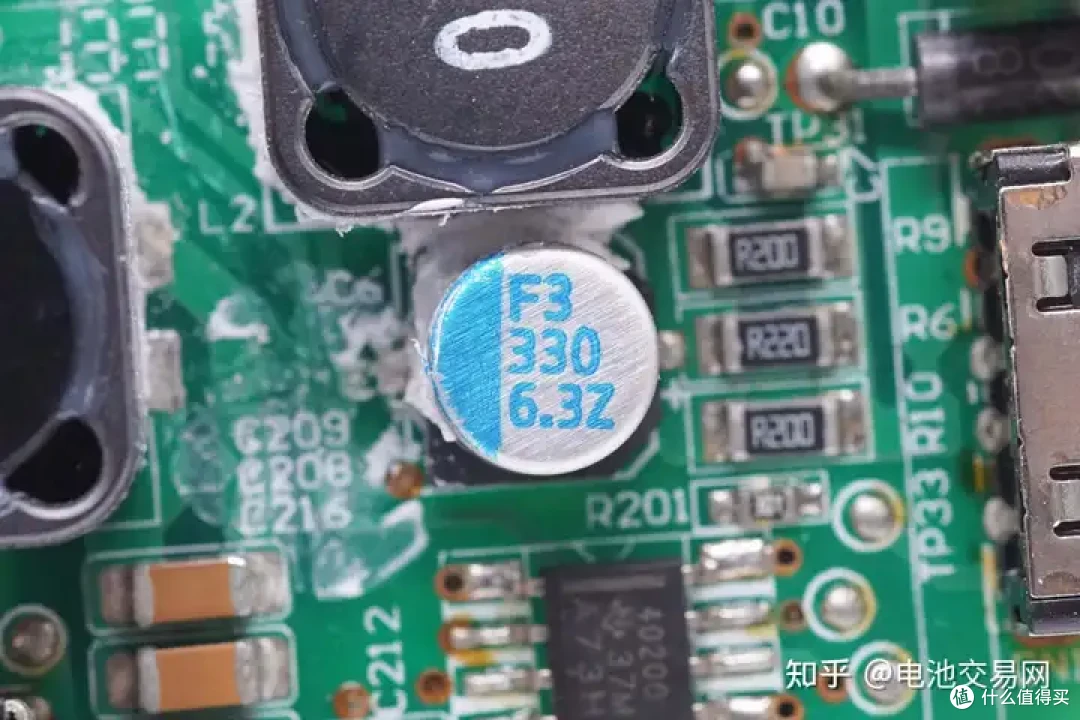

滤波固态电容规格为330μF6.3V。

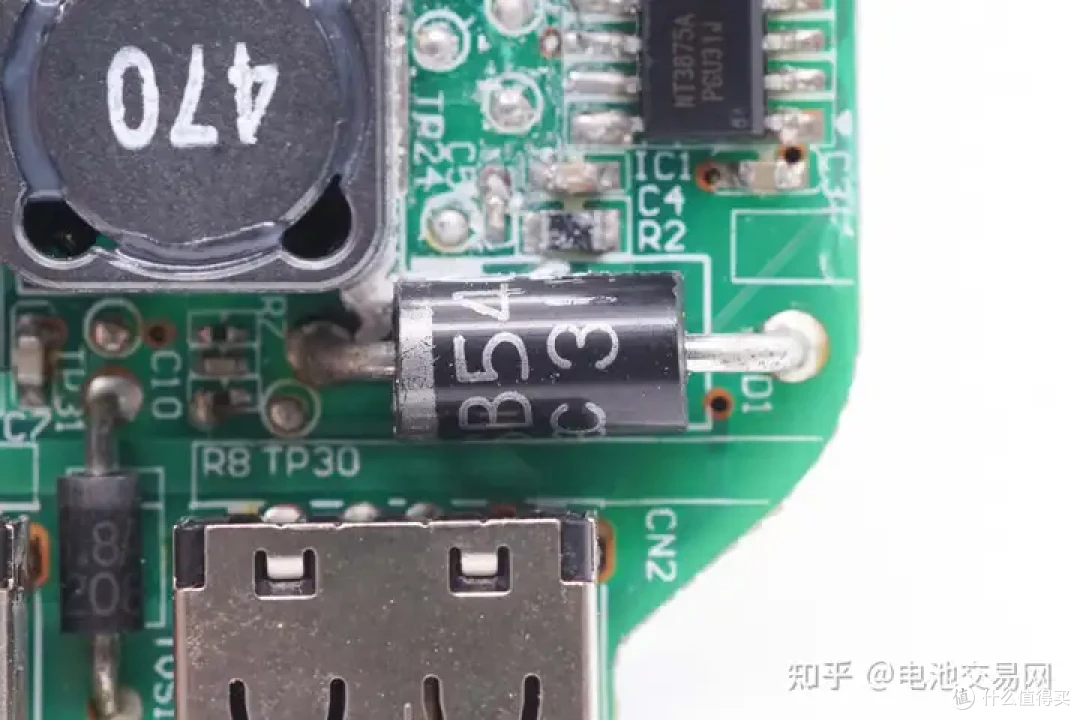

续流二极管特写。

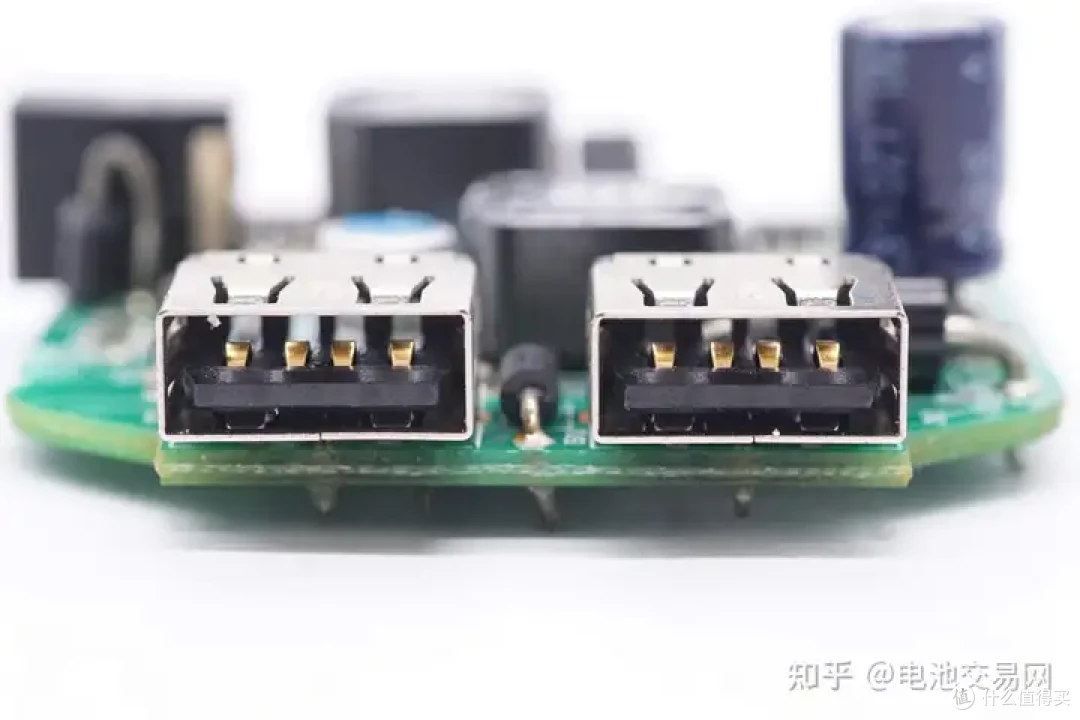

两个USB-A接口特写，过孔焊接固定。

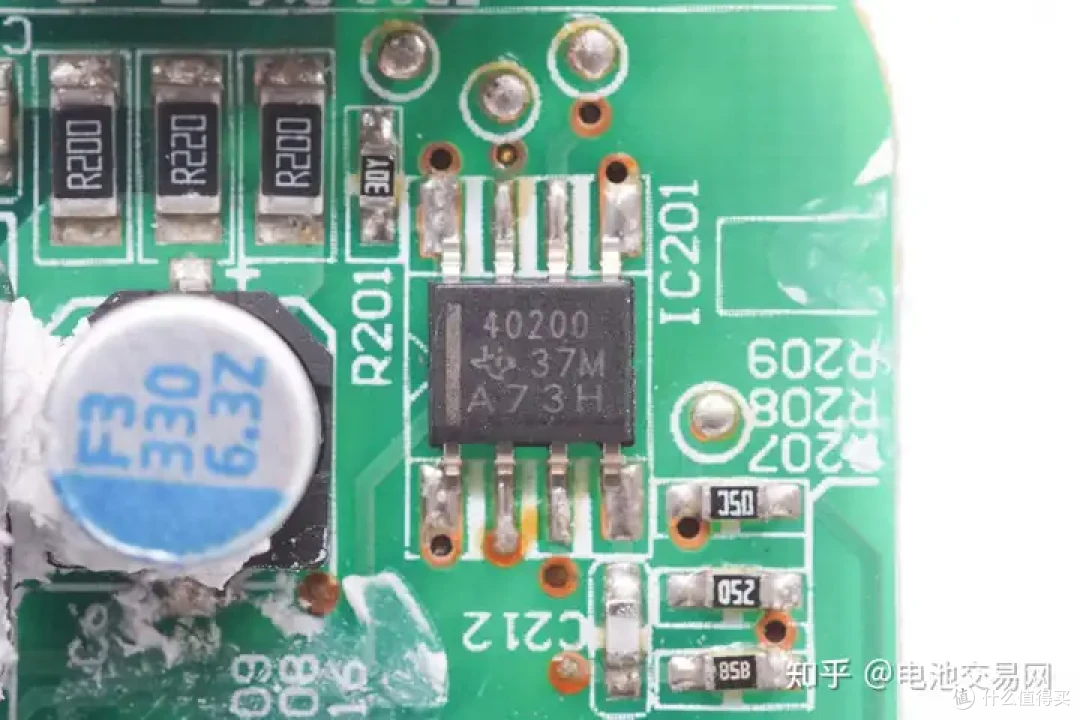

用于DC接口输出的降压控制器来自TI德州仪器，型号TPS40200，是一颗宽输入电压范围的电压模式降压控制器，支持4.5-52V输入电压，芯片内部集成PMOS驱动器，开关频率和过流保护均可编程，采用SOIC8封装。

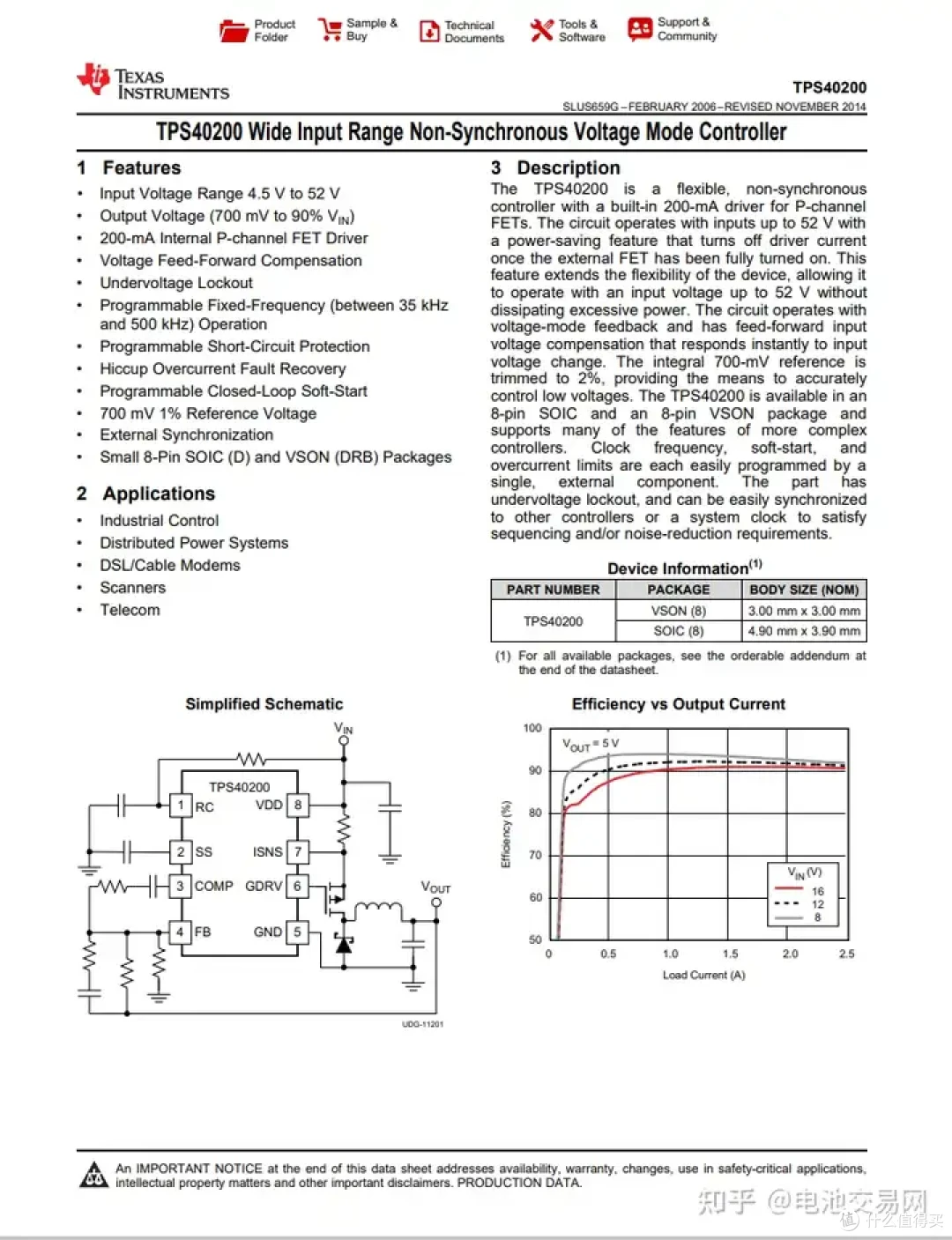

德州仪器TPS40200 详细资料。

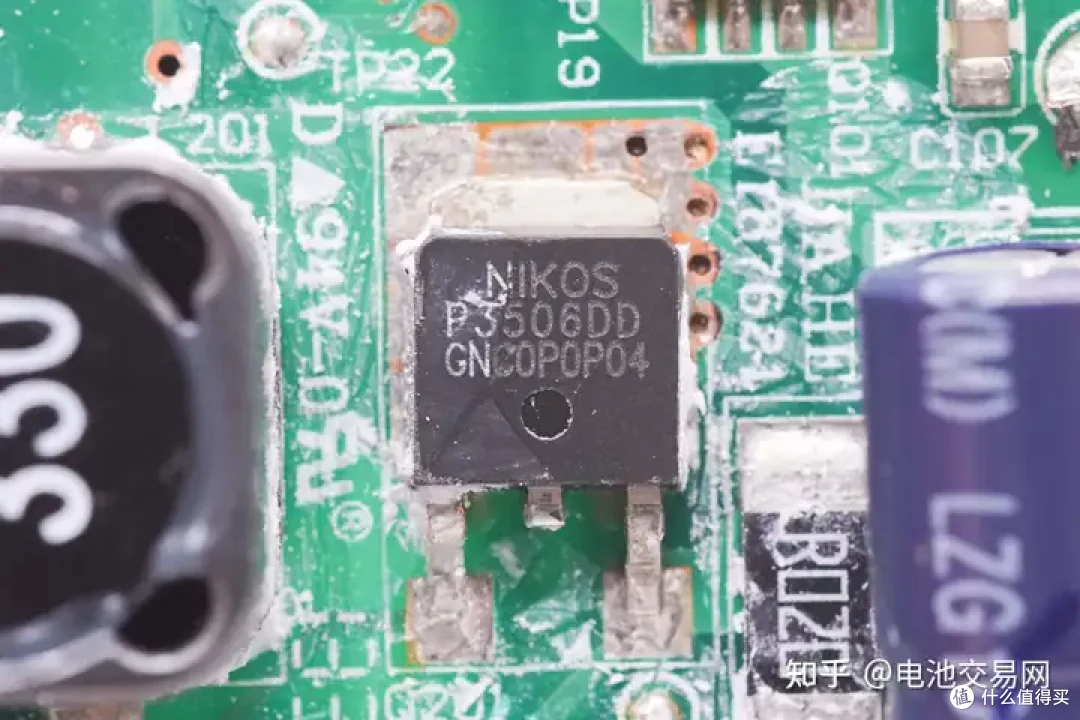

降压开关管来自尼克森微，型号P3506DD，PMOS，耐压-60V，采用TO-252封装。

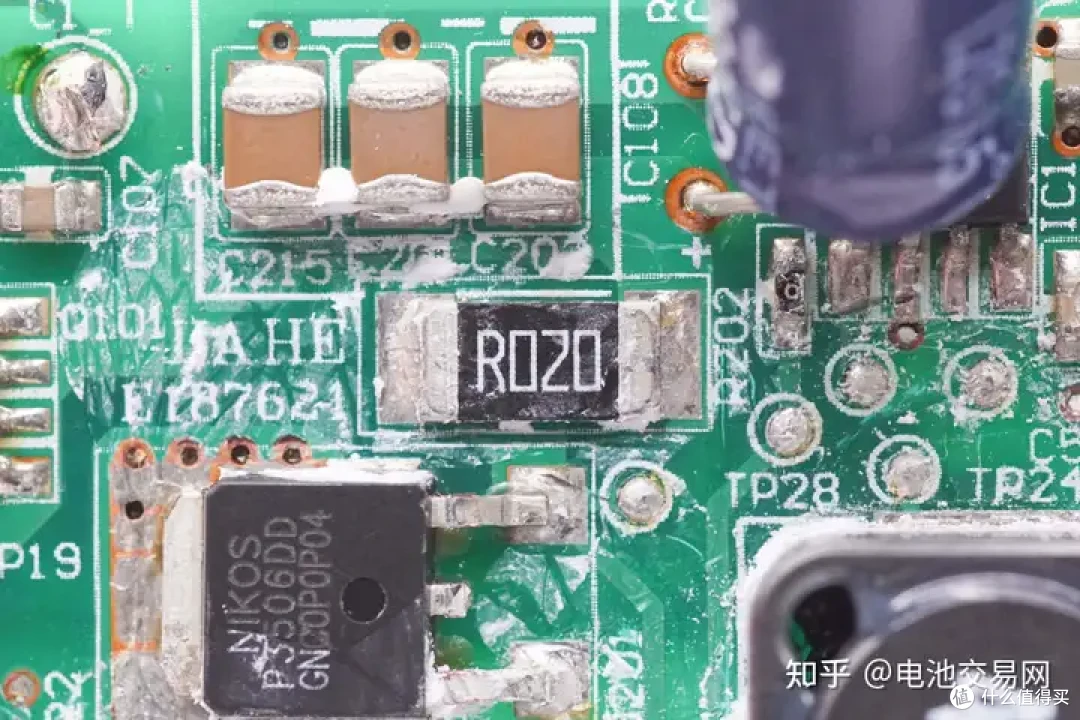

20mΩ电阻用于开关管电流采样。

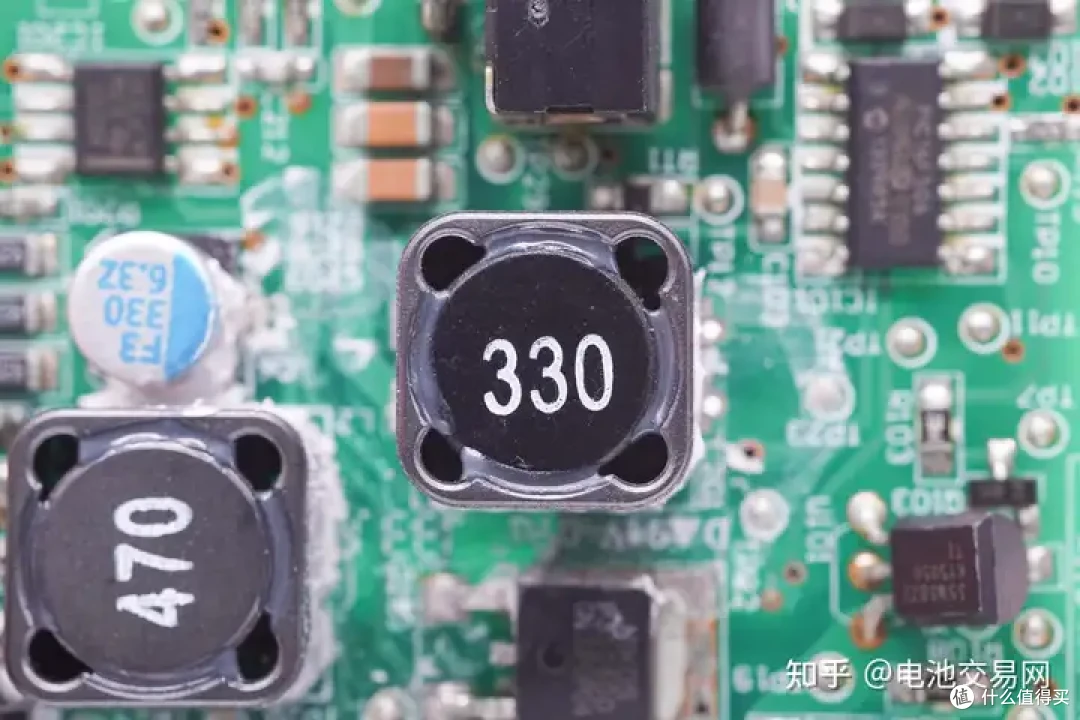

33μH屏蔽电感特写。

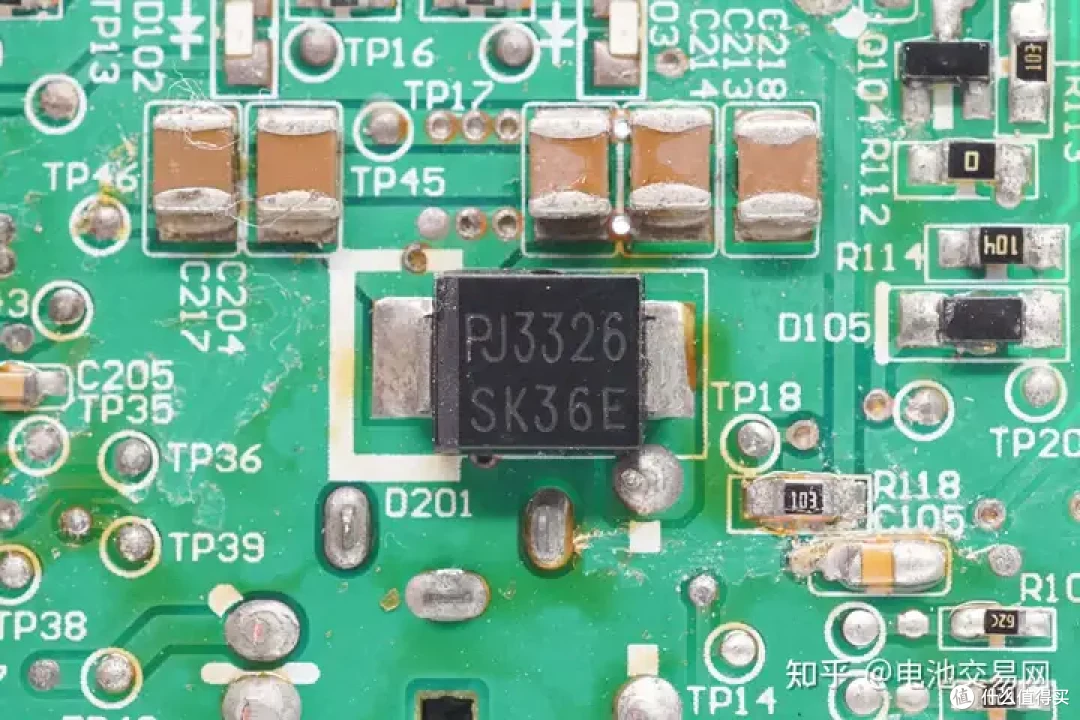

整流二极管型号SK36E，规格为60V3A。

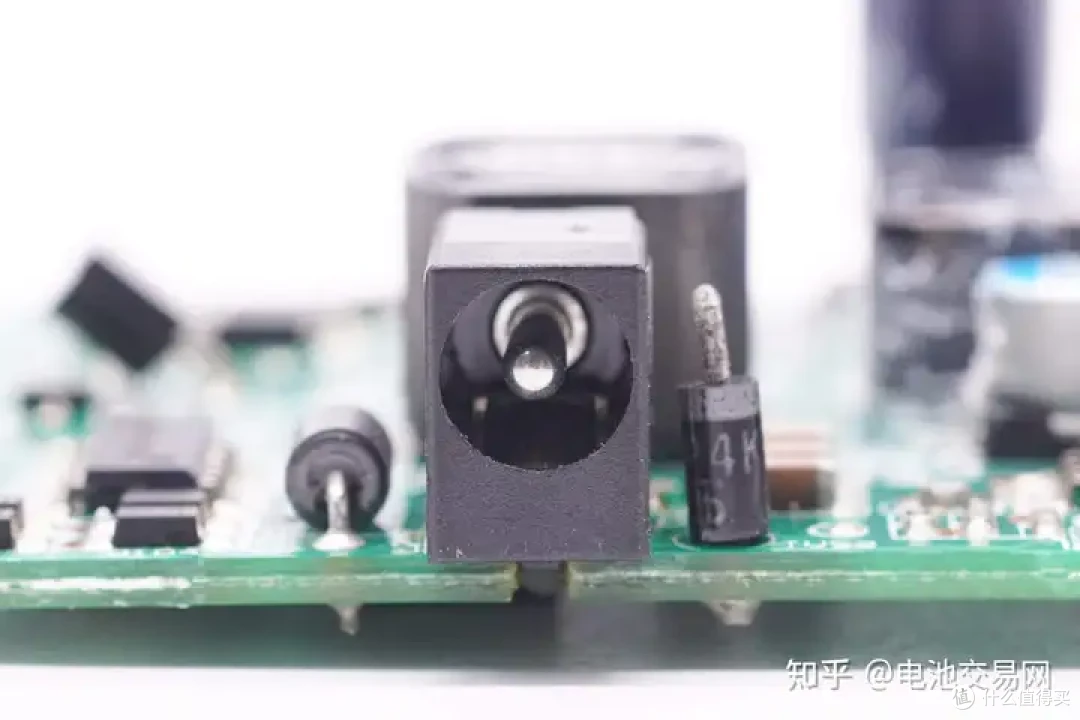

DC输出插座特写。

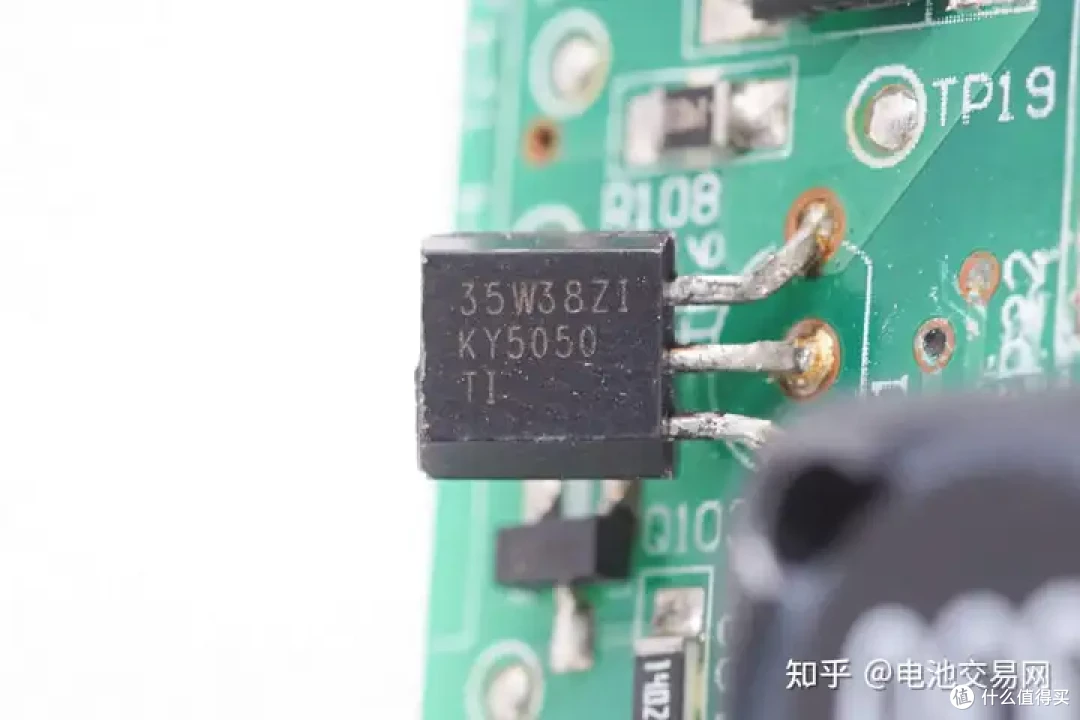

为MCU供电的稳压芯片来自TI德州仪器，丝印KY5050，型号为LP2950-50，最高输入电压30V，输出电流为100mA，采用TO-92封装。

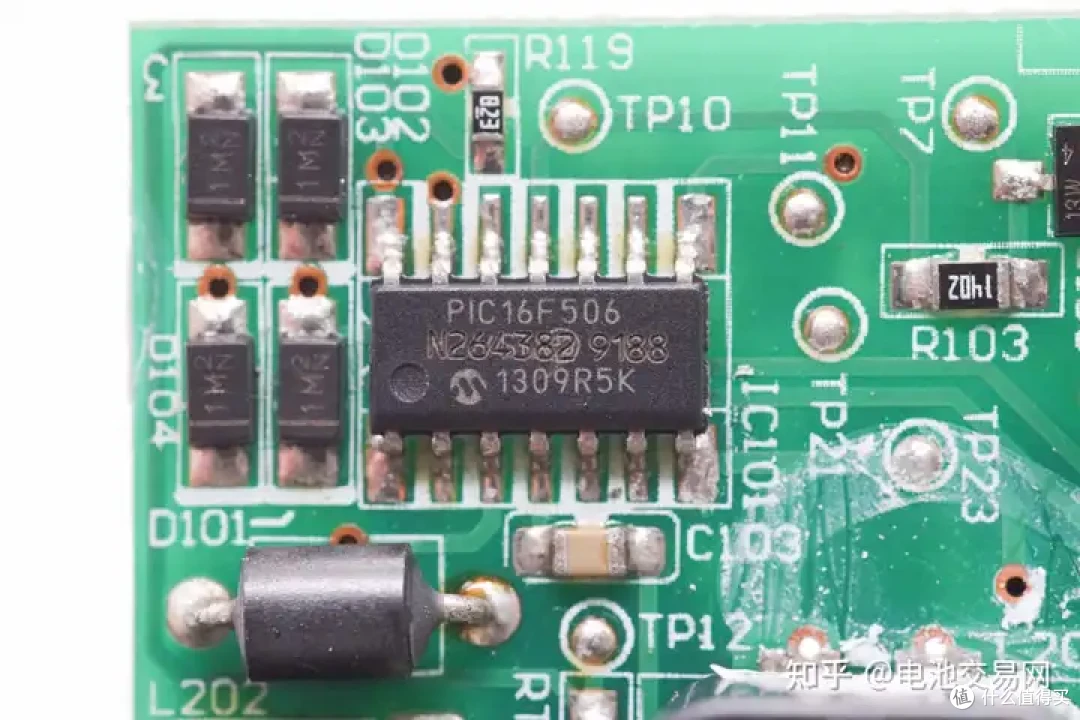

MCU特写，来自Microchip微芯科技，型号PIC16F506，是一款8位微控制器，用于保护和电量显示功能，采用SOIC14封装。

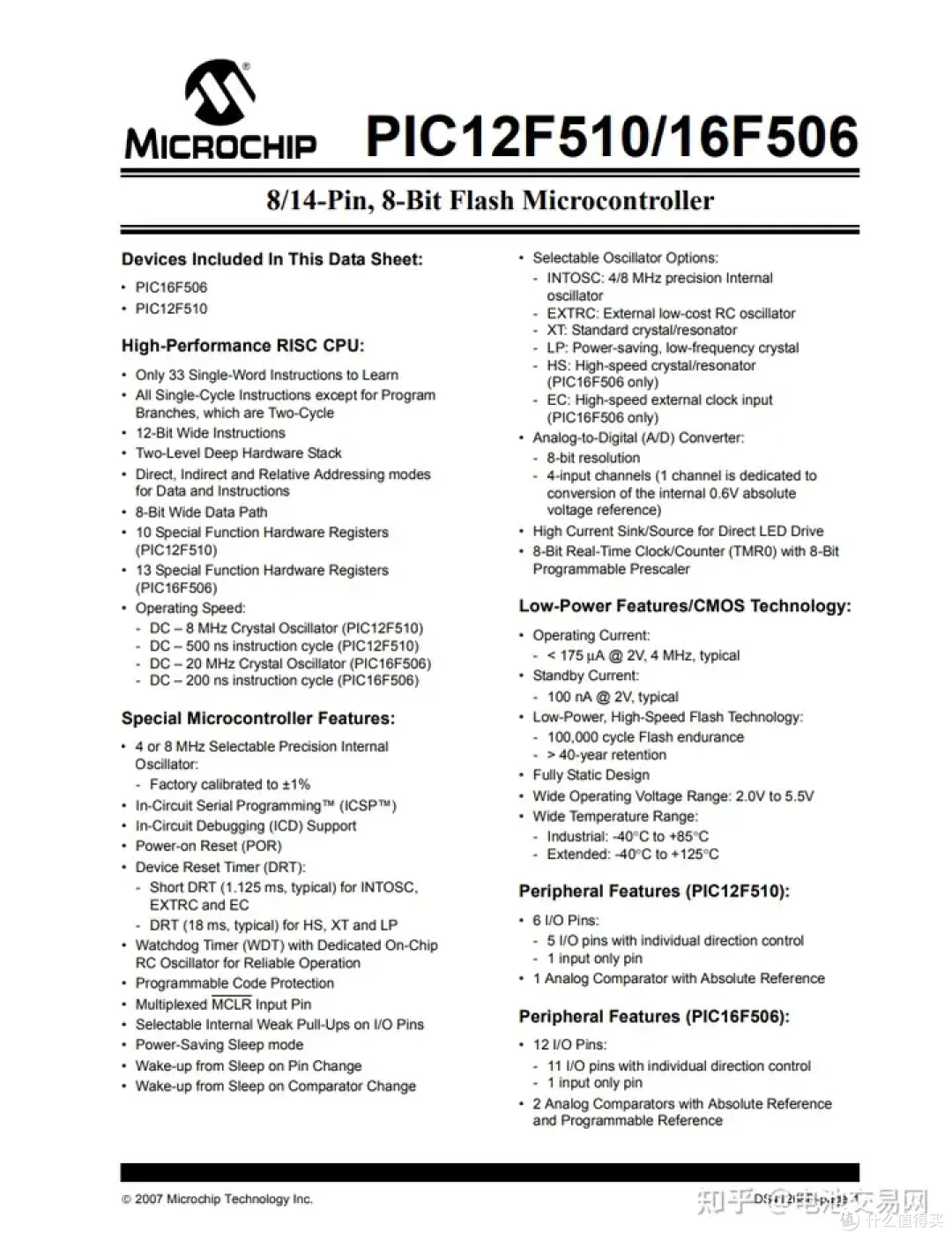

微芯科技 PIC16F506资料信息。

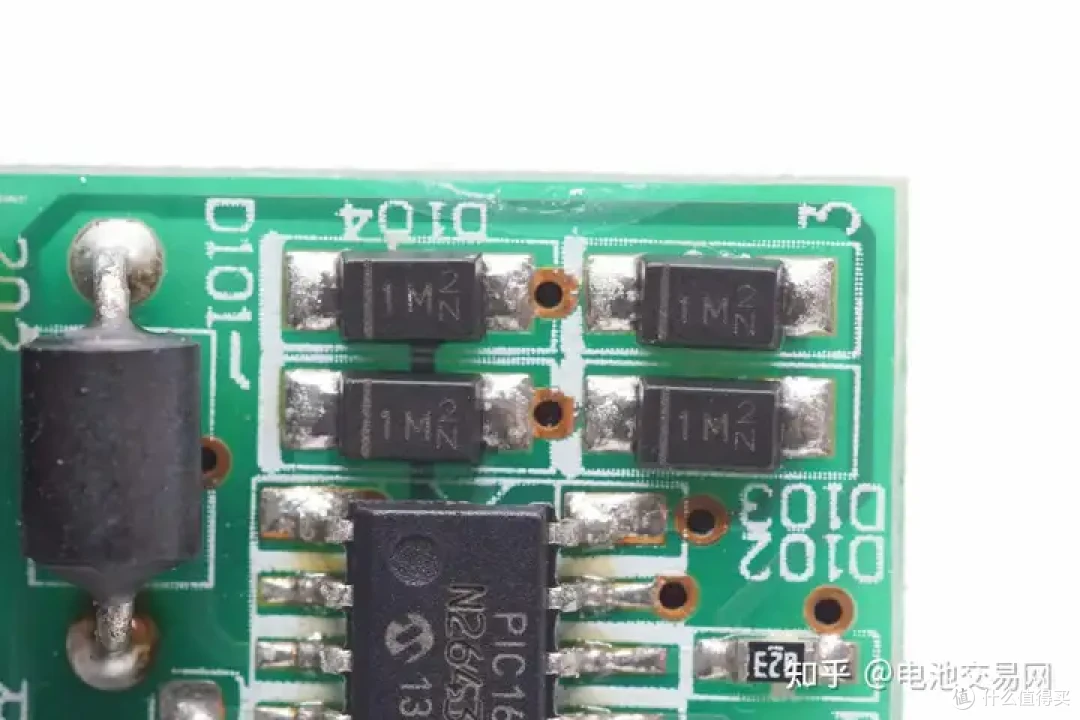

四颗丝印1M的稳压管特写，用于MCU保护。

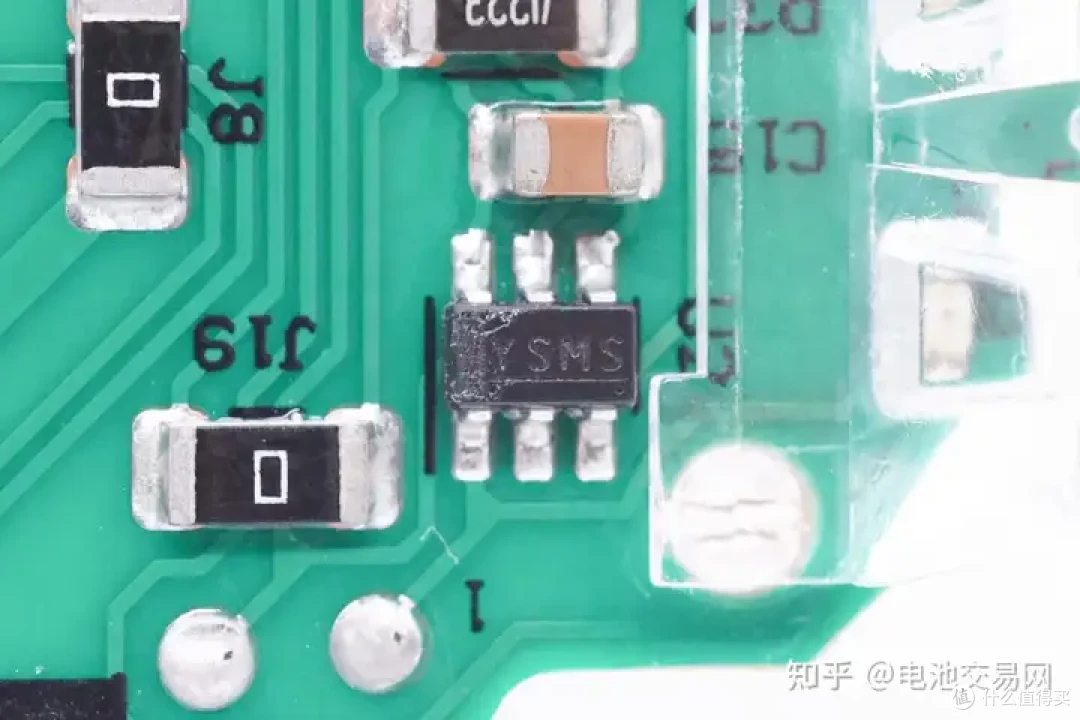

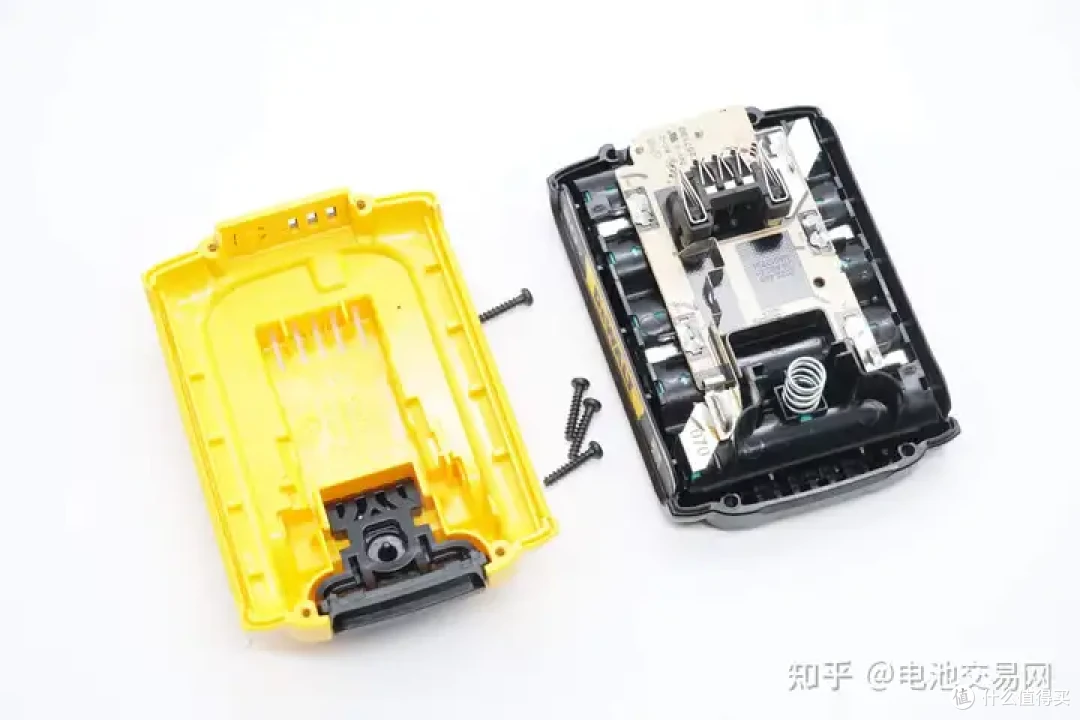

将电池包顶盖的四枚螺丝取下，开始对电池包进行拆解。

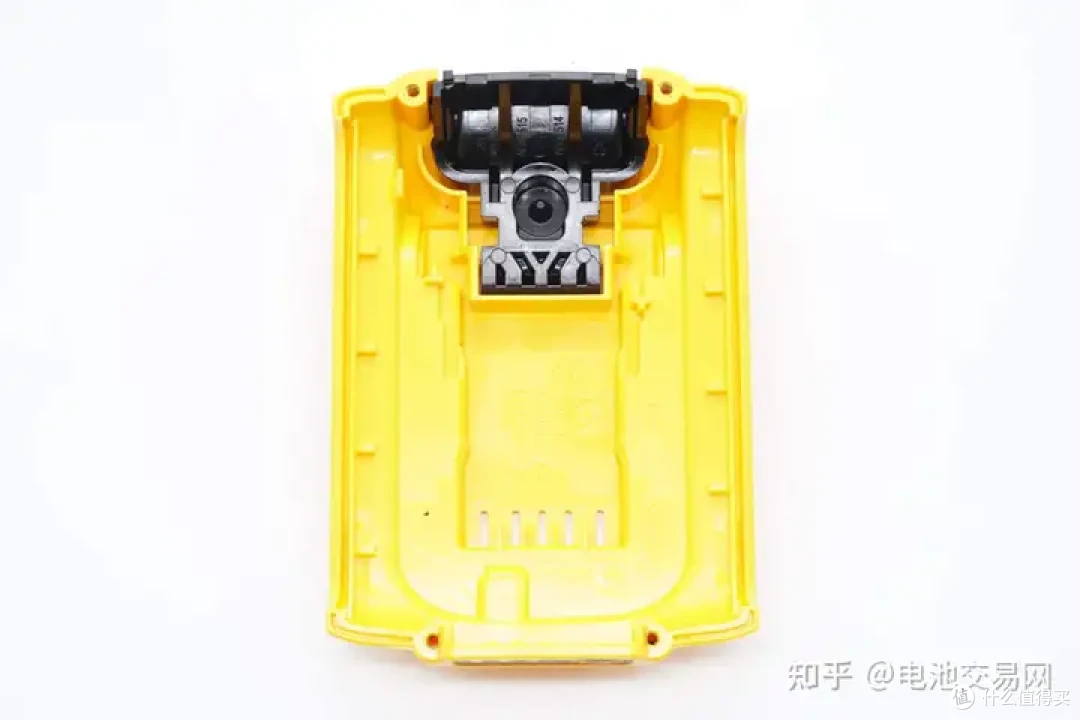

顶盖内部结构一览，内部设有加强筋，做工严整，与电池包主体完美合扣。

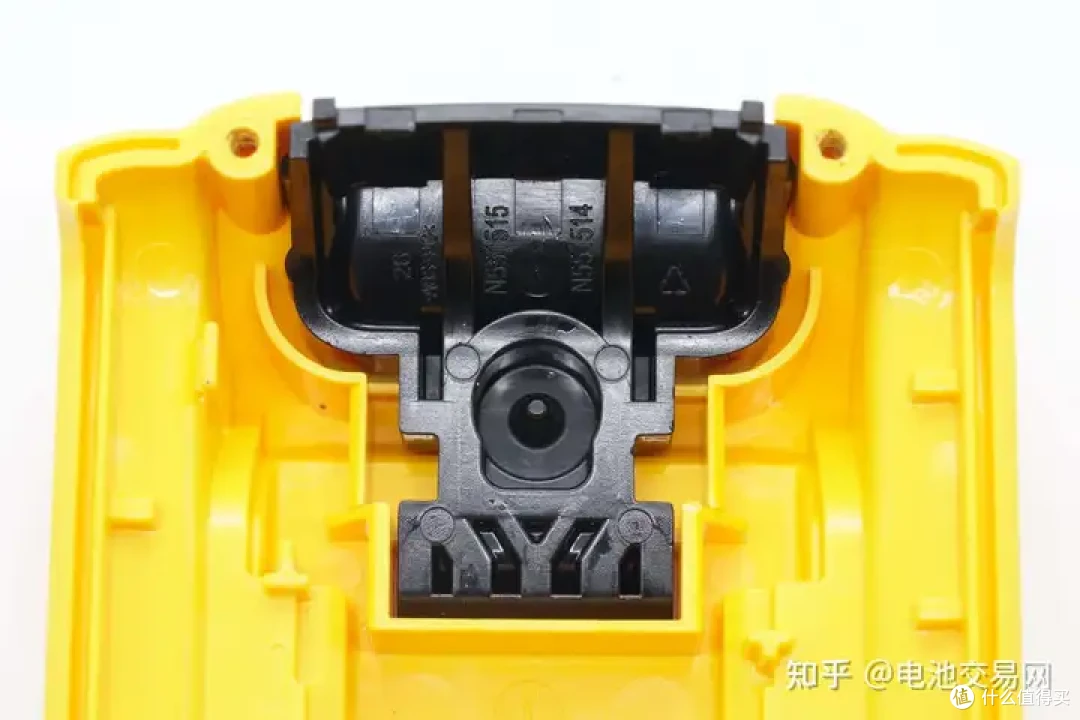

电池包内部按钮锁定结构特写。

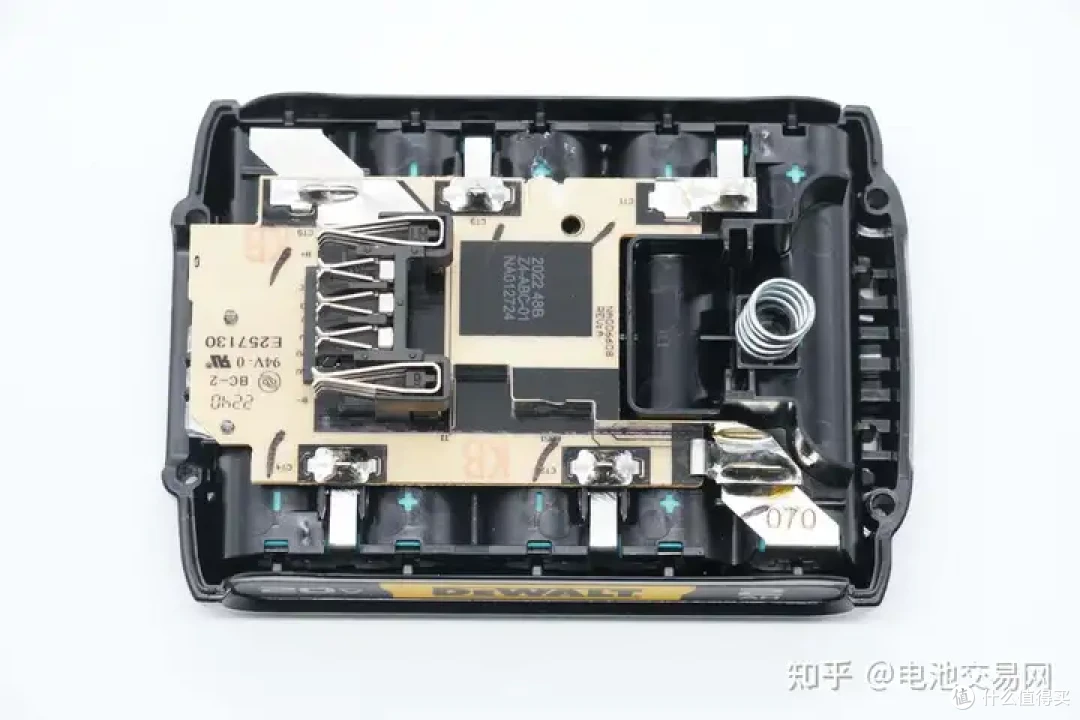

PCBA模块顶部一览，通过焊接连接到电池组，电池组采用塑料支架绝缘固定。

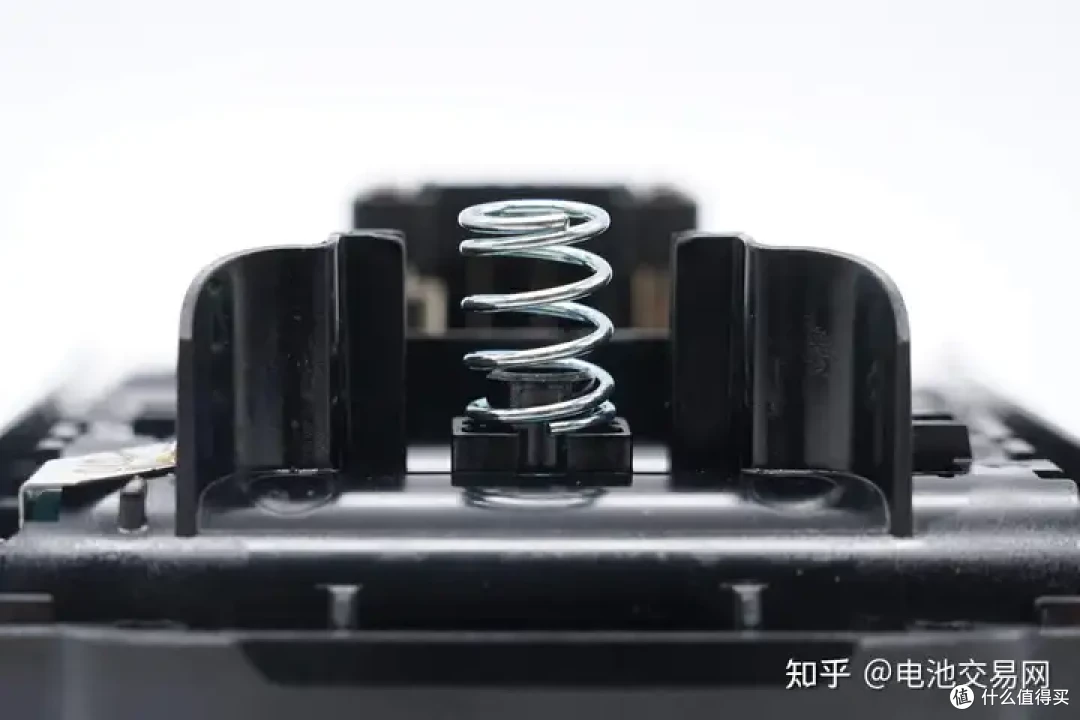

配合按压分离脱扣的弹簧特写。

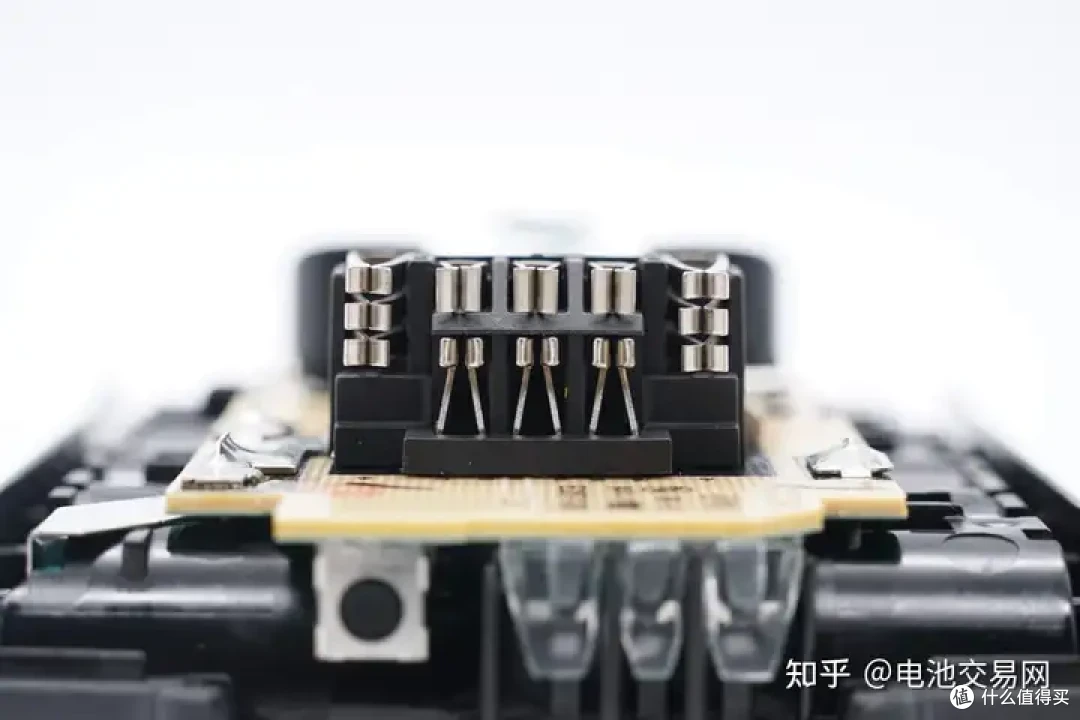

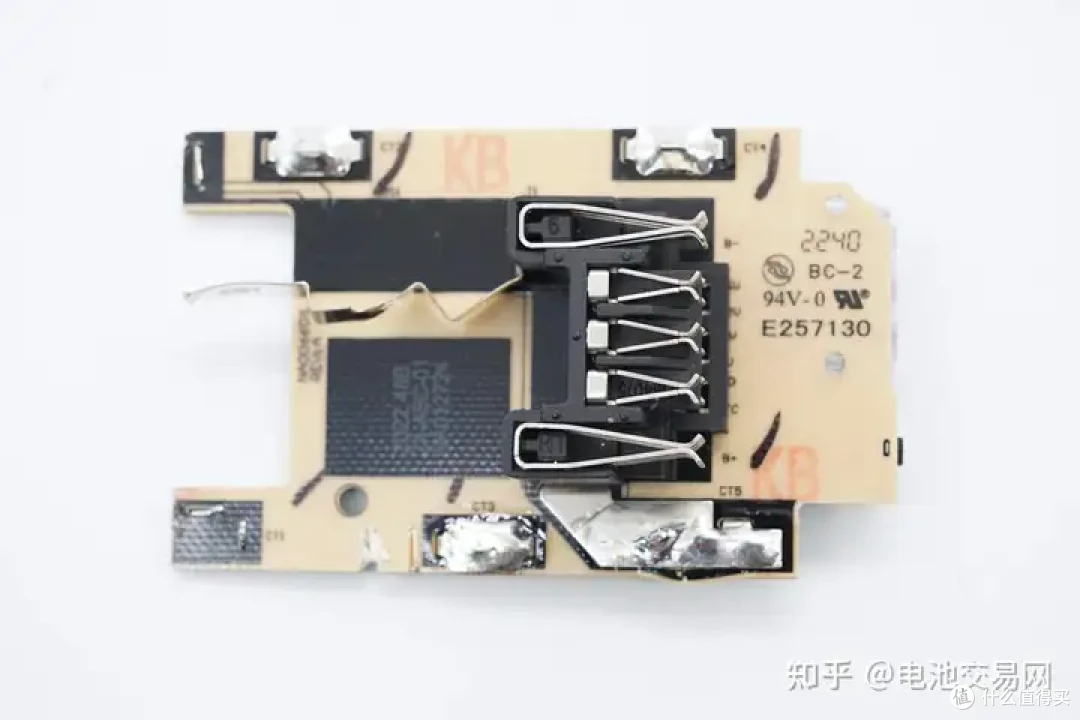

电池输出插座特写，采用夹片设计。

电池组与PCBA模块通过焊接连接。

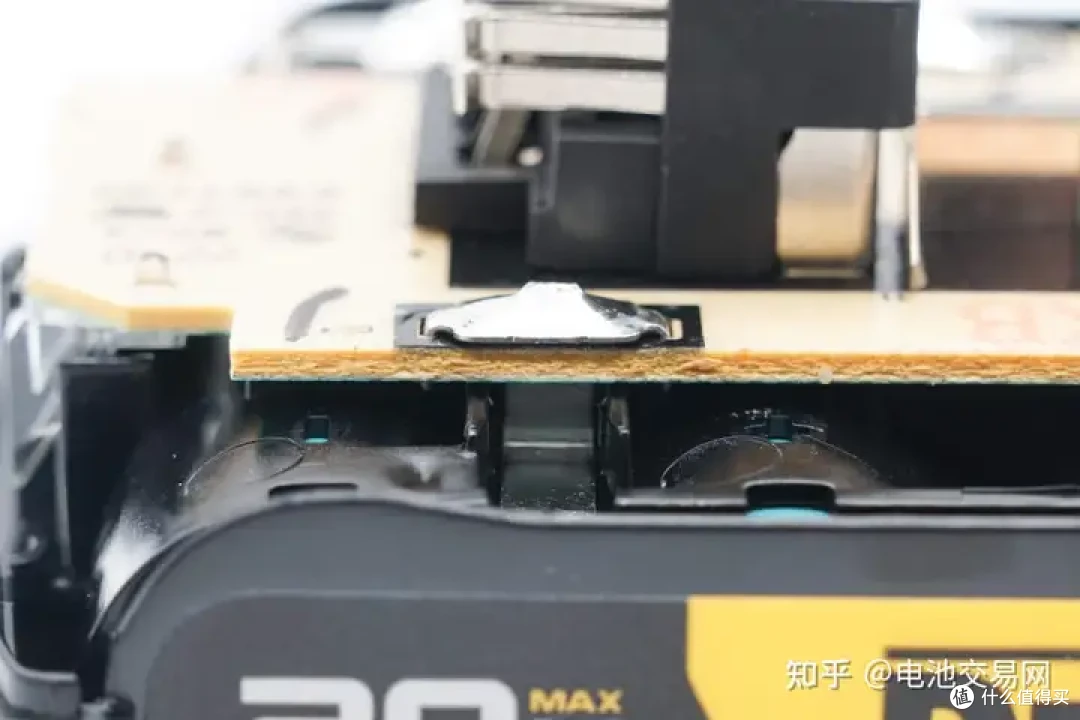

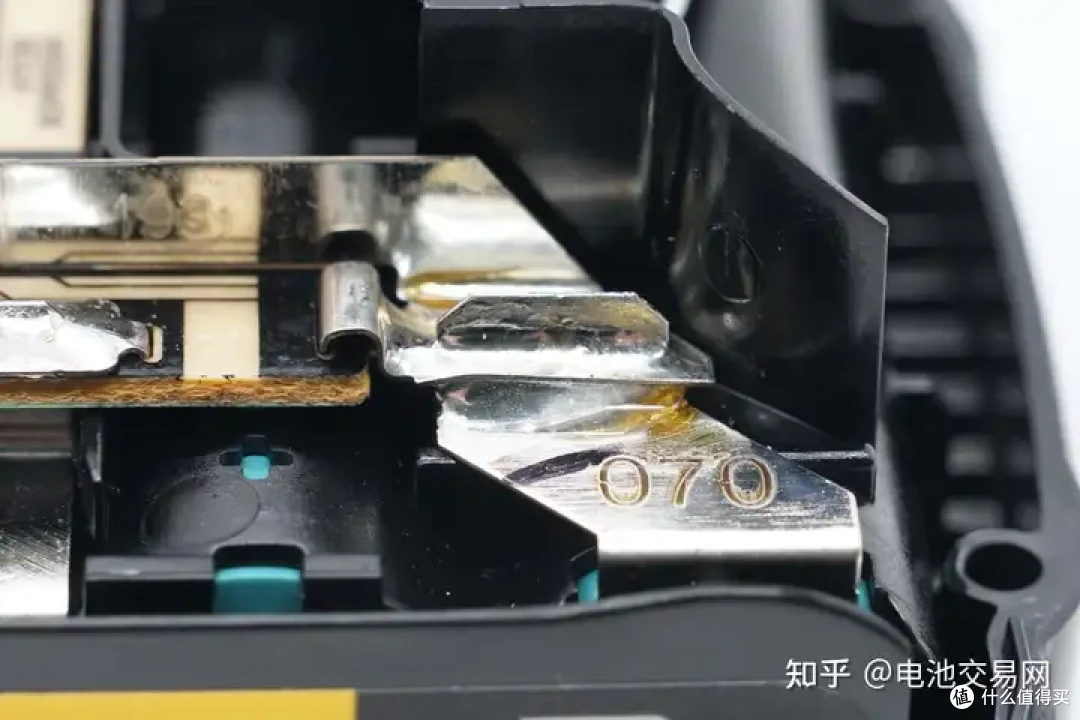

电池组焊接焊点特写。

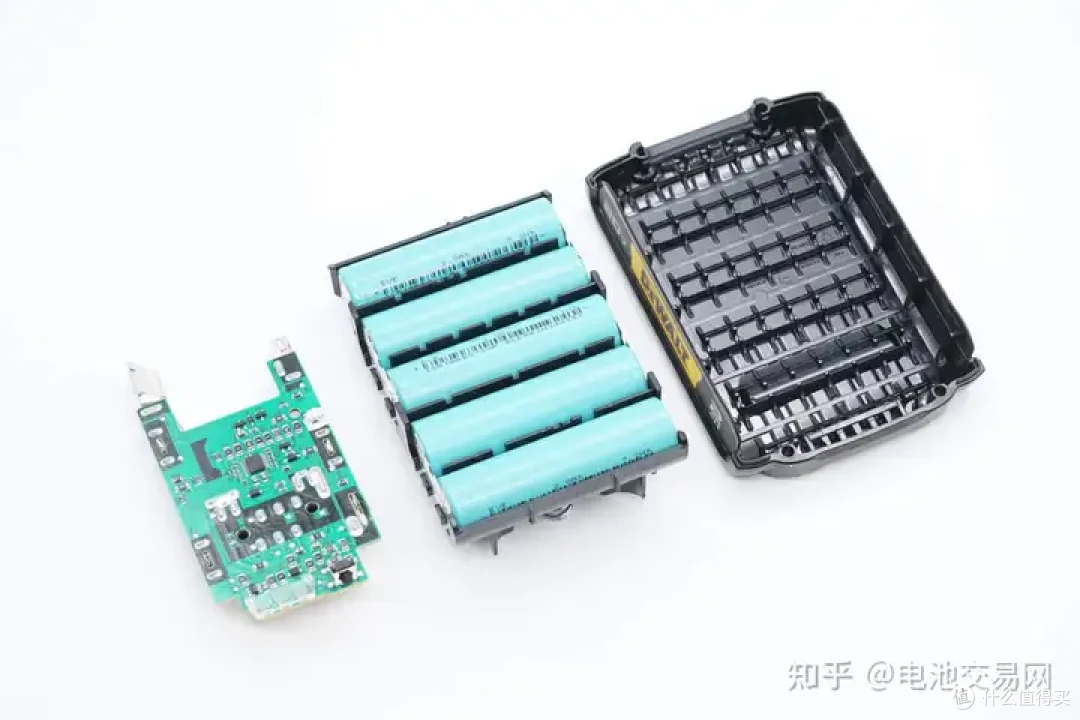

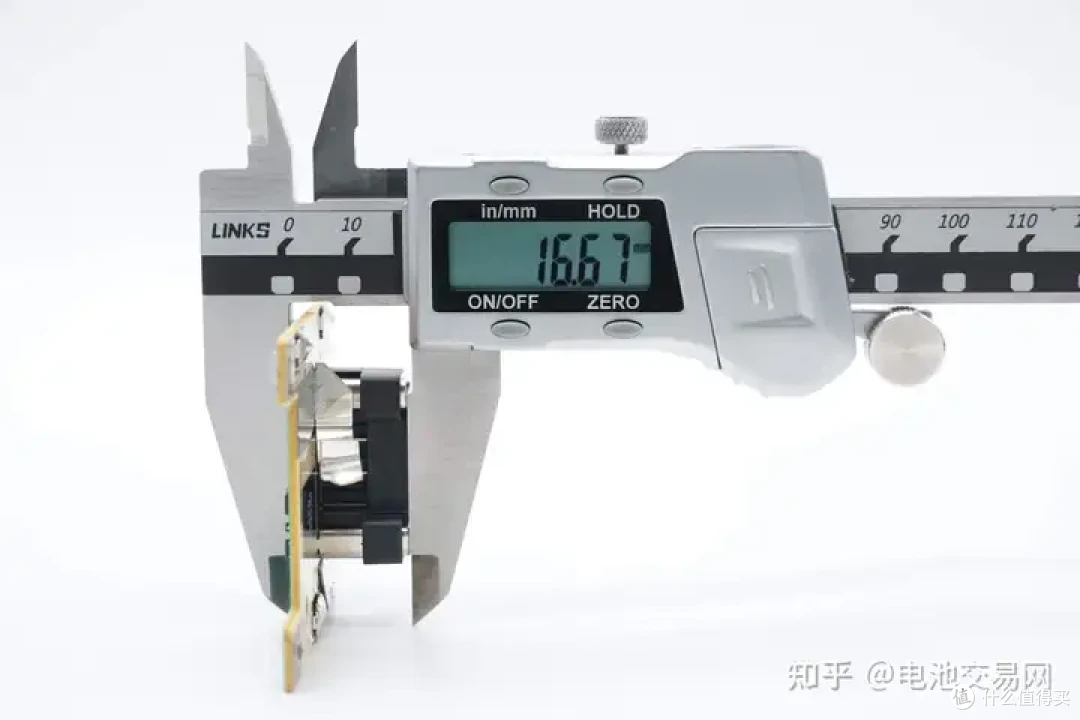

接下来，将电池组和PCBA模块从外壳中进行分离。

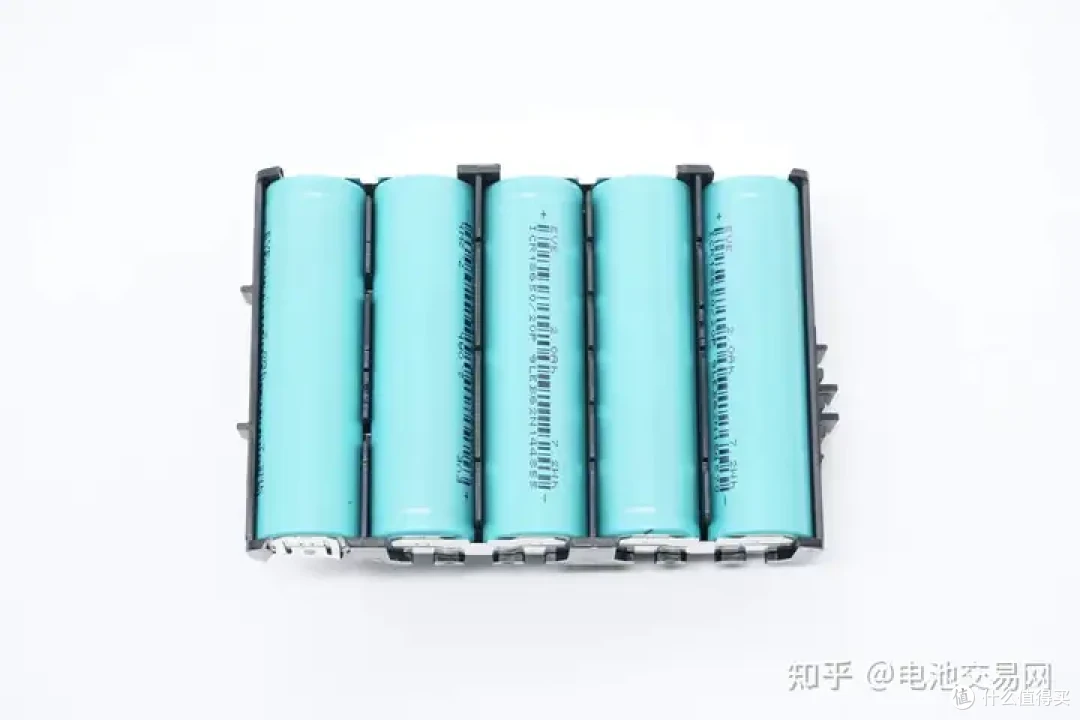

电池组特写，可以看到电池组由5颗电芯串联而成。

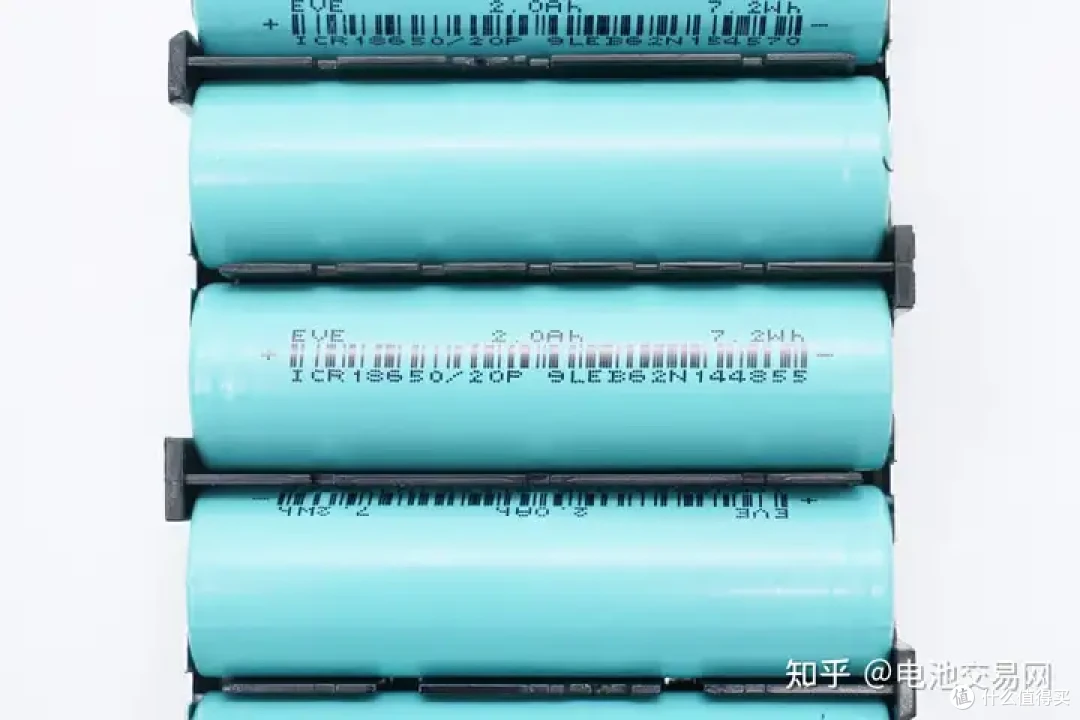

根据电芯喷码，内置电池组来自EVE亿纬锂能，型号 ICR18650/20P，标称容量2.0Ah，标称能量7.2Wh。

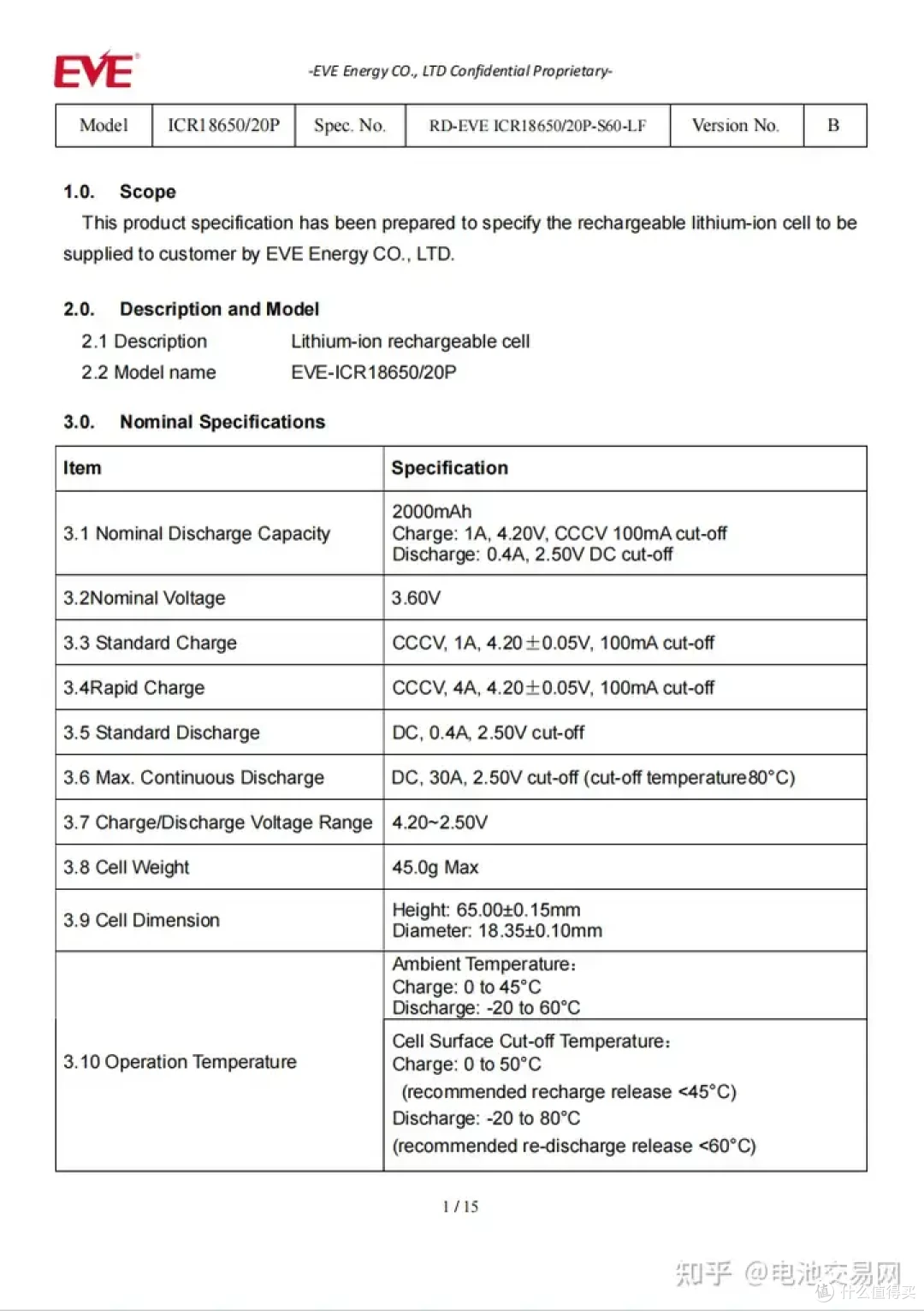

根据规格书内容，亿纬锂能 ICR18650/20P，标称电压3.6V，标准容量2000mA，截至电压4.2V，放电终止电压2.5V，标准充电电流1A（0.5C），最大充电电流4A（2C），标准放电电流0.4A（0.2C），最大放电电流30A（15C），内阻≤18mΩ，重量45g，工作温度-20~80℃，循环寿命达300次。
