加州数位TS5Plus作为一款支持雷电5的高端扩展坞，其性能与稳定性备受关注。本文通过深度拆解，揭示其内部架构、关键元器件与散热设计，为追求极致连接体验的用户提供一份详尽的参考，解答其高昂售价背后的技术价值所在。
智能速览
扩展坞采用铝合金外壳与内置屏蔽罩，提供高效散热。
雷电5上行接口支持140W PD3.1快充，满足大功率设备供电。
核心采用英特尔JHL9480雷电5控制器，支持DP2.1与PCIe Gen4。
内置美满AQC113芯片，提供万兆网络连接能力。
电源管理方案采用德州仪器BQ25758等多颗芯片，确保供电稳定。
每个USB接口均配备独立的过流保护芯片，设计严谨可靠。
精华内容
一款高端扩展坞的价值不仅在于其提供的接口数量，更在于其内部设计的精密性与元器件的选用水准。加州数位TS5Plus的内部构造，正是其专业定位的直观体现。
架构与散热

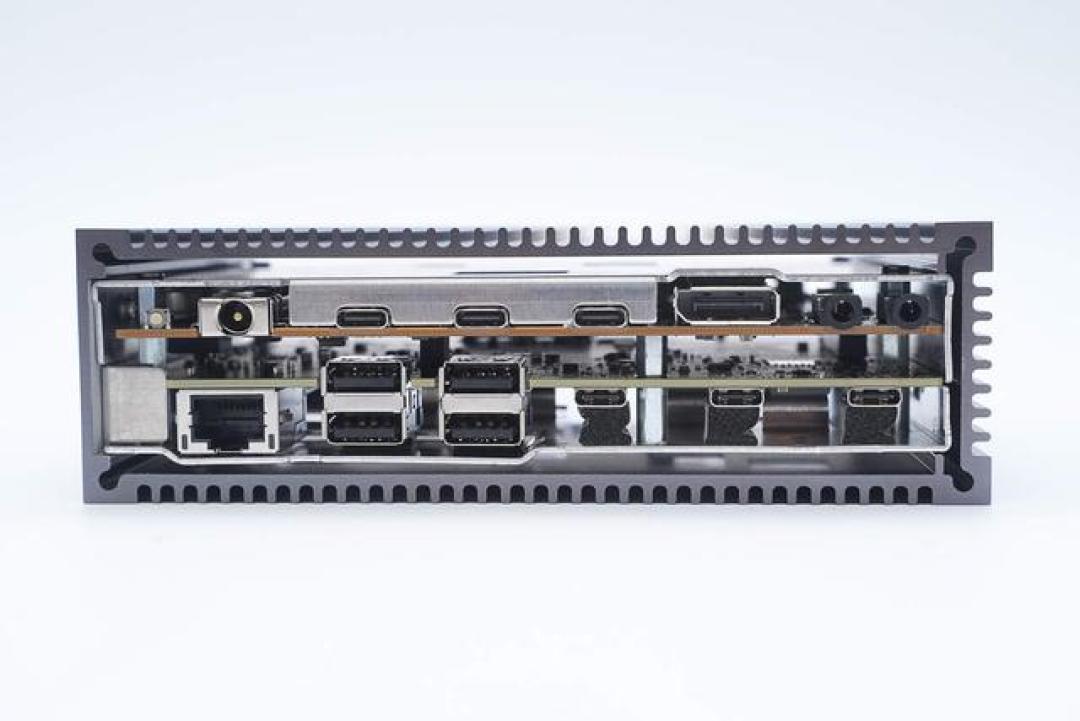

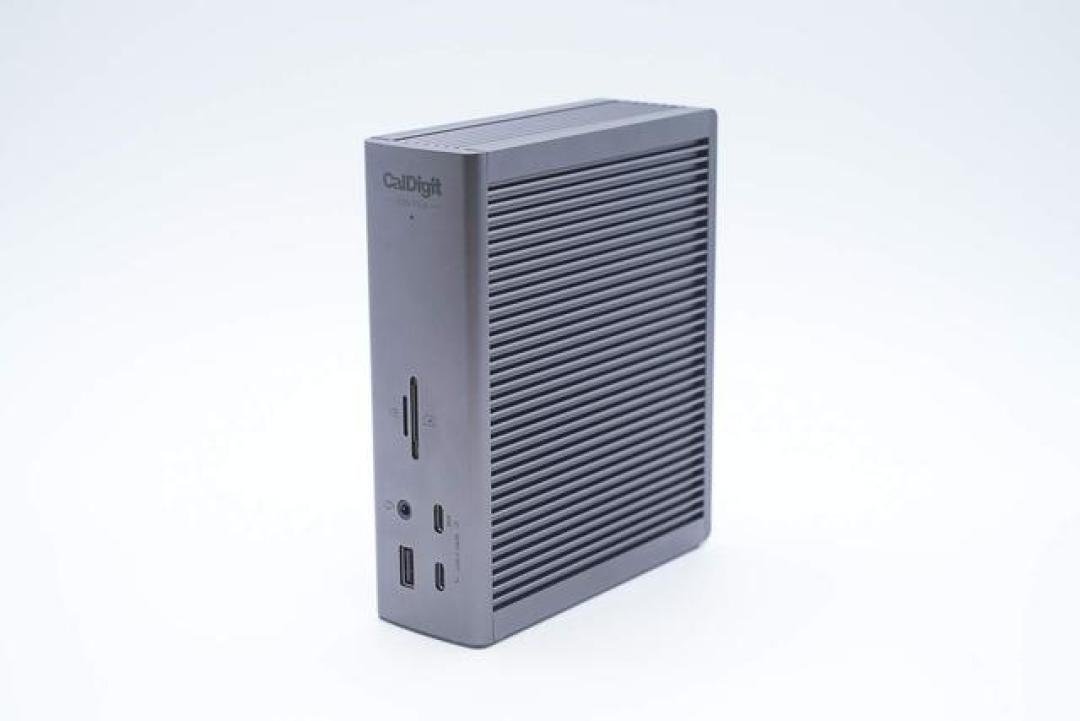

扩展坞采用全铝合金外壳，顶部与侧面设计有格栅以增大散热面积。内部核心PCBA模块被铝合金屏蔽罩包裹，屏蔽罩通过螺丝固定，并在对应发热芯片的位置冲压凸起，粘贴导热垫，将热量高效传导至外壳。这种双重散热设计确保了设备在高负载下的稳定运行。
机芯通过螺柱固定于屏蔽罩之上，结构稳固，有效防止振动对内部元件的影响。底部防滑胶垫不仅增强了放置稳定性，也起到了辅助散热的作用。
雷电5核心
扩展坞的性能基石是英特尔JHL9480雷电5控制器（代号Barlow Ridge）。该芯片支持四个PCIe 4.0通道，数据带宽高达80Gbps。在视频输出方面，它支持DP 2.1隧道，具备SST、MST、DSC 1.2等先进特性，能够满足高分辨率高刷新率显示器的连接需求。
为实现多接口扩展，该控制器搭配了谱瑞科技的PS5512 USB集线器，负责管理多个10Gbps的USB接口。这种主控与集线器的组合方案，确保了数据在各个接口间高效、稳定地传输。
供电与快充

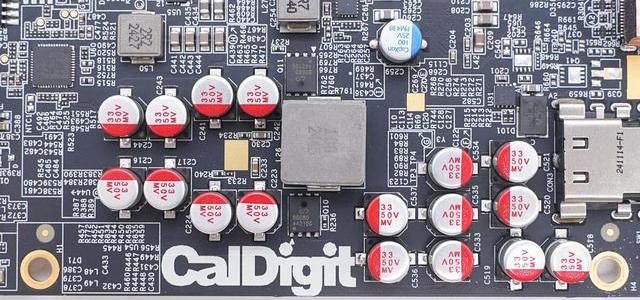

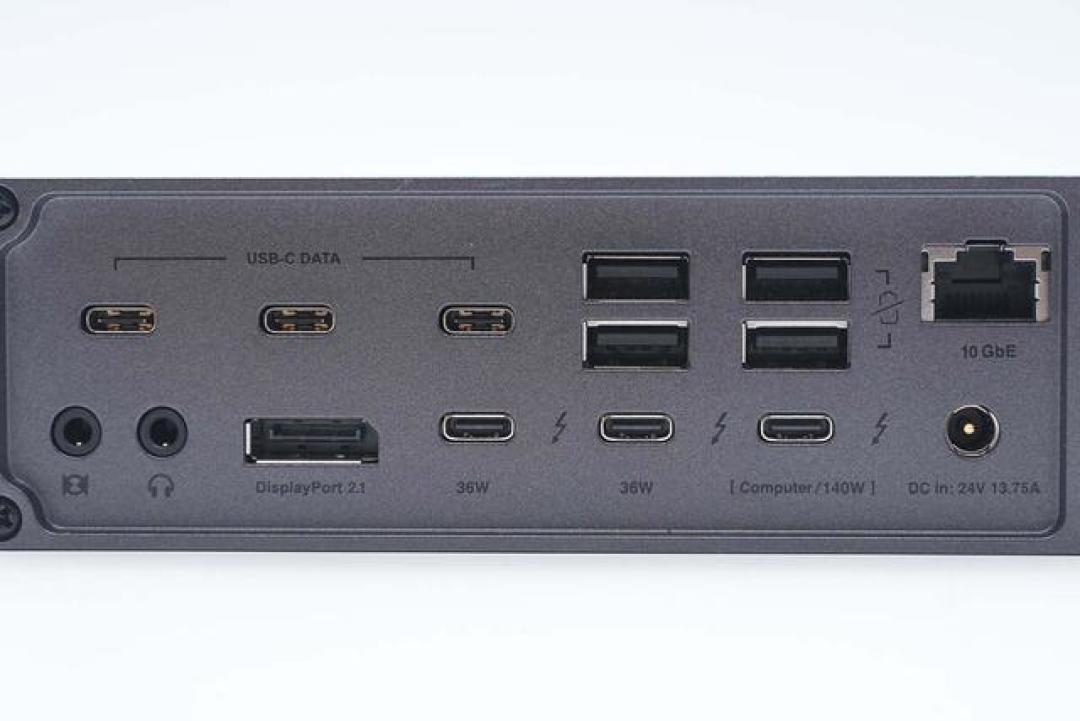

扩展坞配备了330W外接电源，其内部充电管理方案极为复杂。雷电5上行口的140W PD3.1快充由德州仪器BQ25758同步升降压控制器主导，搭配四颗力源半导体LM80080NAK8A开关管进行电压转换，并使用信容科技超薄固态电容滤波，保证了高效且稳定的大功率输出。
此外，两个雷电5下行口和正面USB-C接口的36W快充功能，则由多颗德州仪器TPS55289同步升降压转换器独立负责，实现了多设备同时高速充电的能力。

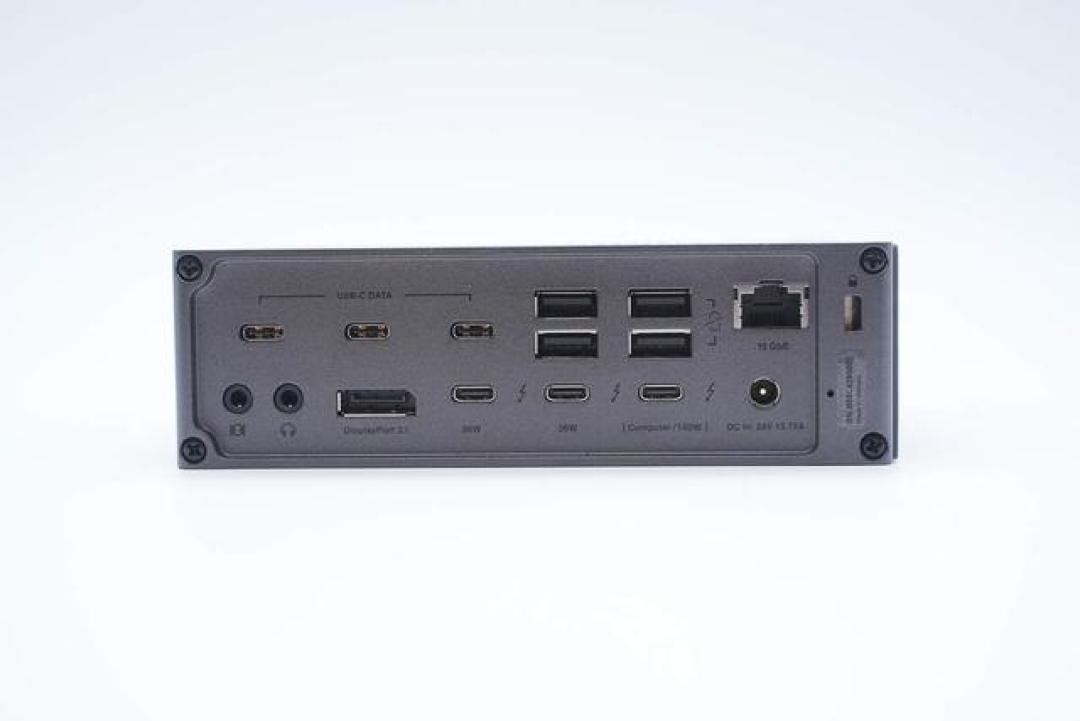

扩展与防护
在网络扩展方面，扩展坞采用美满科技AQC113控制器，这是一颗支持PCIe Gen4的万兆以太网控制器，提供了顶级的有线网络性能。USB3.1 Gen1接口则由祥硕ASM3142桥接芯片和ASM2074集线器芯片扩展而来，确保了多个USB接口的带宽与兼容性。
安全性方面，每个USB-C和USB-A接口均配备了独立的负载开关与过流保护芯片，如德州仪器TPS2546和TPS259472。输入端还设有电子保险丝TPS2663与防反接保护电路，体现了全方位、精细化的保护理念。
通过对加州数位TS5Plus的拆解可以看出，其高昂售价背后是扎实的设计用料和严谨的工程逻辑。从核心的雷电5控制器到每一个接口的保护芯片，都选用了行业领先的解决方案。这不仅是为了实现强大的功能，更是为了确保长期使用的稳定性与可靠性。对于专业用户而言，这种对细节的极致追求，正是其选择高端生产力工具的核心原因。
