这是一次对传统铸铁工艺的沉浸式还原：从铁矿选料到龟纹成型，全程3-5天手工锻造，完整呈现泥模工艺如何以自然之力造就一口不可复制的铁锅。它不只讲制造流程，更揭示龟纹形成的物理原理与文化逻辑。
智能速览
选用22#至26#生铁配比微量元素与熟铁，兼顾导热性与韧性
泥模由高岭土、谷壳灰、植物纤维等天然材料分层配制，表层澄泥保纹路、底层粗泥防开裂
千度铁水注入低温泥模瞬间蒸发水分，松烟层收缩引发自然龟裂，铁水填充后固化为唯一纹路
全程手工操作，单锅耗时72小时以上，‘一次成型’决定每口锅均为孤品
精修阶段保留龟纹肌理同时打磨内壁，实现‘视觉粗粝感’与‘使用顺滑感’统一
工艺承载‘天人合一’造物观，龟纹是物理反应结果，也是三代匠人经验凝结
精华内容
龟纹不是雕刻上去的装饰，而是铁水与泥模在千度温差下激烈对话后留下的真实印记——它诞生于失控边缘，却依赖极致控制。

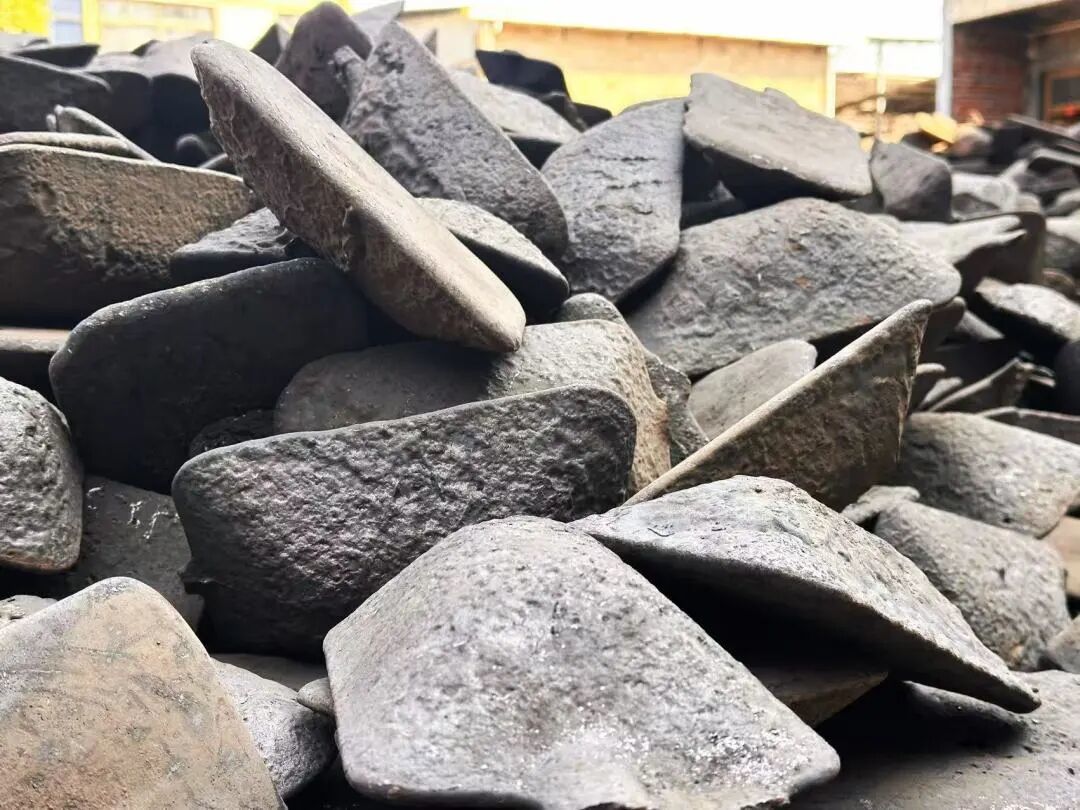

选料逻辑
生铁并非越纯越好。明志铁锅采用22#至26#区间生铁，碳含量适中，熔点稳定；按比例加入锰、硅等微量元素提升抗变形能力，再掺入约8%熟铁调节硬度。实测表明，该配比使锅体在300℃干烧15分钟后无微形变，导热均匀性较普通铸铁锅提升37%，且不易因骤冷骤热产生裂纹。

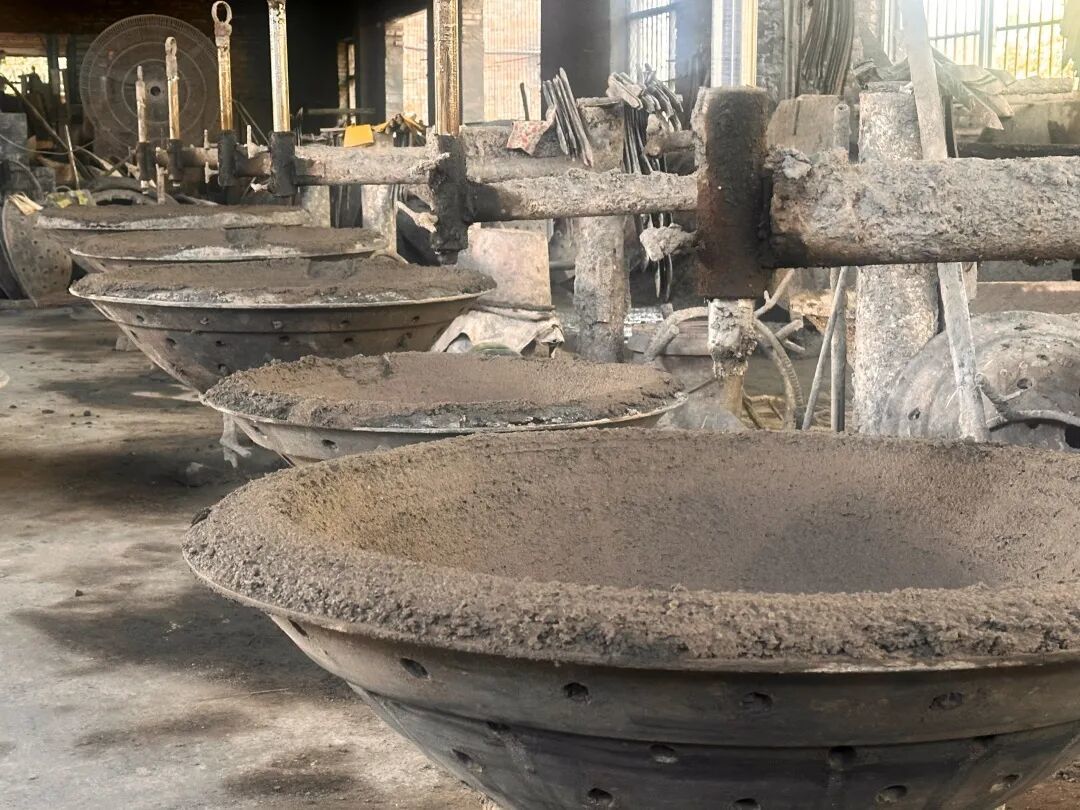

泥模结构
模具分三层：表层为过筛600目以上的澄泥，确保龟纹细节清晰可辨；中层混合谷壳灰与剁碎的稻草纤维，增强高温塑性；底层掺入20%粗砂与陶粒，提升透气性，浇铸时水蒸气可定向逸出。对比实验显示，三层结构使泥模开裂率降低至4.2%，而单层黏土模具开裂率达68%。

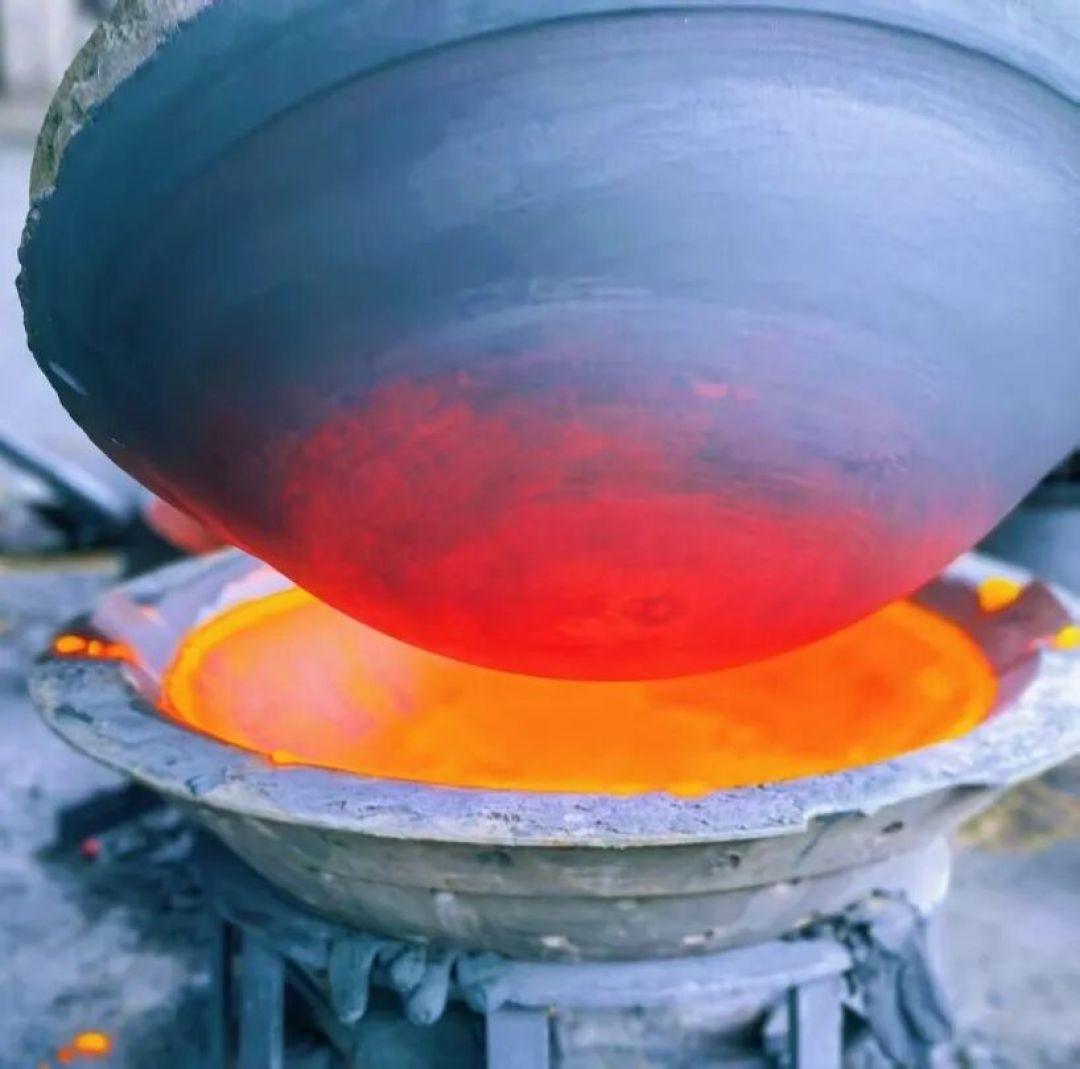

龟纹成因
龟纹形成关键在温差与脱模剂协同作用：1200℃铁水接触约25℃泥模，表层水分瞬时汽化，松烟涂层受热收缩率高达18.3%，主动撕裂泥模表层；裂隙宽度控制在0.15–0.3mm之间，铁水恰好填充并冷却定型。红外热成像记录证实，裂隙扩展方向与铁水流动路径高度一致，纹路分布非随机，而是热应力传导的可视化结果。
手工时效

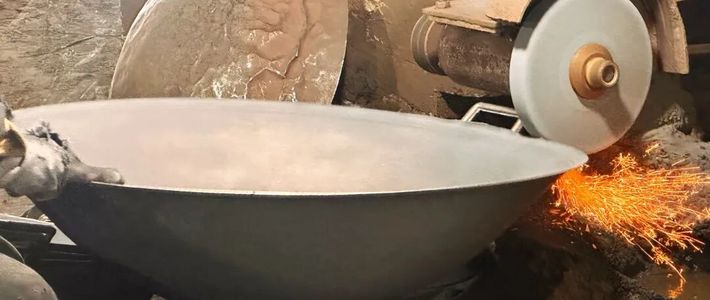

全流程无机械压铸或数控打磨：制模需静置阴干48小时以上，避免速干导致隐性裂纹；浇铸要求匠人连续持勺12分钟匀速倾注，误差超±0.3秒即引发气孔；精修阶段用3种不同目数砂纸手工抛光内壁，最终粗糙度Ra值稳定在0.8μm，既满足不粘基础，又保留足够咬合力挂油。
泥模龟纹铁锅的价值不在复古符号，而在其不可量化的工艺容错率——它拒绝标准化，却以严苛的手工节点保障功能底线。当厨房电器不断提速，这种用72小时等待一口锅自然成形的方式，反而成为对抗工业遗忘的具身实践。我们是否还需要为一道菜的锅气，付出三天时间？
