埋地管线阴极保护数据记录仪

阴极保护数据记录仪是用于监测阴极保护系统运行参数的关键设备，能够实时采集、存储并分析管道、储罐等金属结构的电位、电流及环境参数，为防腐工作提供科学依据。

一、核心功能

1.参数测量：可测量通电电位、断电电位（瞬间/延迟）、自然腐蚀电位、交流电压/电流、直流电压/电流、牺牲阳极输出电流/开路电位等参数，部分设备还能计算电流密度（需输入试片面积）。

2.连续记录：可24小时不间断采集电位、电流等数据，避免人工巡检的间断性，捕捉瞬态异常（如雷击、施工干扰导致的电位波动）。

3.历史追溯：长期存储数据（通常支持数年），便于分析阴极保护系统的衰减趋势或突发故障原因。

4.多参数同步：支持同时记录电位、电流、温度、湿度等参数，为腐蚀速率计算提供综合依据。

5.阈值报警：可设置电位上下限（如-0.85V至-1.20V），超限时通过短信、邮件或声光报警通知维护人员。

6.远程通信：集成4G、LoRa、RS485等模块，实现数据实时上传至云平台或SCADA系统，支持远程配置和诊断。

二、关键参数

1.电位测量：直流量程±20V，精度≤5mV（或0.25%±1mV）；交流电压量程0-60V，精度≤1%。

2.电流测量：直流电流量程±60mA和±300mA，精度≤1mA；交流电流量程40mA和200mA真有效值，精度≤1mA。

3.采样频率：可调，支持1秒/次至12小时/次的多级采样，适配瞬态或长期监测需求。

4.存储容量：内置128MB存储（部分型号扩展至384MB），可存储超700万条数据（部分型号支持200万条），循环覆盖模式避免溢出。

5.防护等级：IP54或IP65防水防尘设计，适应野外、地下等恶劣环境。

6.工作温度：-20℃至+60℃，满足极端气候条件下的稳定运行。

7.电源与续航：采用2000mAh-4000mAh锂电池，续航时间达4个月以上，支持USB或专用充电器充电。

三、主要类型

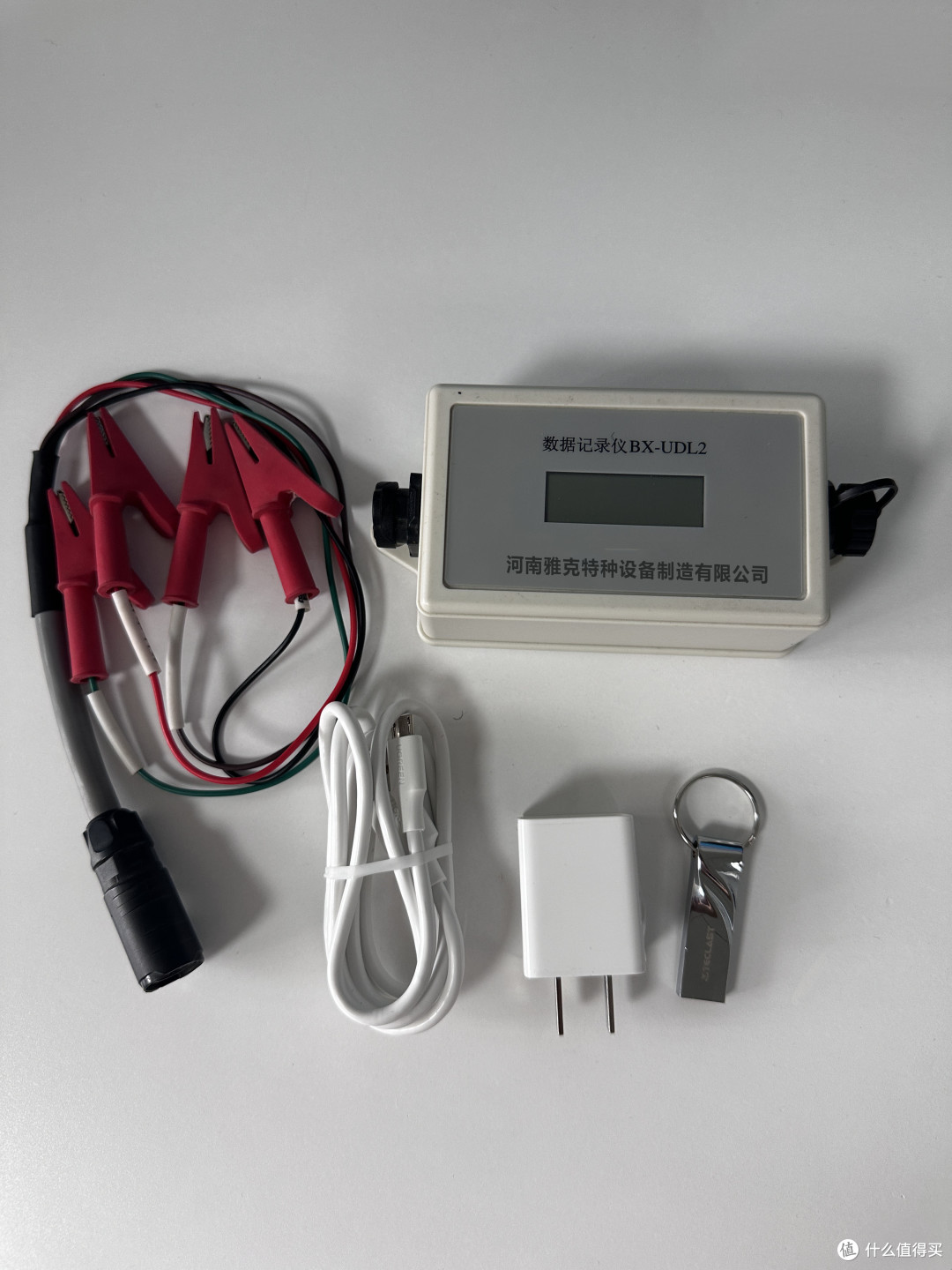

1.便携式记录仪：如UDL2、RD-60等，体积小巧（手掌大小），适合临时或多点监测，通过磁铁或固定孔安装在测试桩内，支持离线存储后回收数据。

2.在线式记录仪：如CorrMapper系列，具备无线传输功能，可实时将数据发送至云端平台，适合长期固定点监测，便于远程监控系统状态。

3.专用型记录仪：针对牺牲阳极系统、强制电流系统等不同阴极保护方式设计，优化了对应参数的测量精度（如牺牲阳极输出电流监测）。

四、应用场景

1.石油、天然气长输管道：监测管道沿线阴极保护状态，评估杂散电流干扰风险。

2.储罐底板：监测储罐底板的阴极保护效果，防止腐蚀穿孔。

3.城市地下管网：监测城市地下管网的阴极保护状态，保障供水、排水等基础设施的安全运行。

4.海洋平台：监测海洋平台的阴极保护状态，防止海水腐蚀。

五、产品要点

1.性能：选择测量精度高、采样频率可调、存储容量大的设备。

2.稳定性：选择防护等级高、工作温度范围广、续航时间长的设备。

3.易用性：选择操作简单、支持远程通信、具备阈值报警功能的设备。
