拆解报告：MOMAX摩米士5000mAh磁吸无线充移动电源IP109

前言

摩米士是知名的配件品牌，对于磁吸无线充移动电源这个热门品类，推出了多款不同款式的产品，今天拆解的就是一款自带支架的磁吸无线充移动电源，这款移动电源内置5000mAh电池，支持15W无线充电和20W有线快充，功能强大。

这款磁吸无线充移动电源在背面增添了一个支架，为手机充电的同时，可以满足手机垂直，水平摆放，方便观看视频或者视频聊天，大大增加产品卖点。下面充电头网就对这款磁吸无线充移动电源进行拆解，看看内部设计和用料如何。

摩米士磁吸无线充移动电源开箱

包装盒正面印有MOMAX品牌、产品外观图、名称以及卖点等。

背面印有产品使用场景图以及参数信息。

包装内含移动电源、数据线以及使用说明书。

附带线缆是CC线，线头外壳磨砂方便插拔，其中一面印有MOMAX品牌。

测得线缆长度约为102cm。

这款磁吸无线充移动电源灰色配色，外壳采用PC防火材质，表面磨砂抗指纹。

机身正面印有无线充、Q.MAG POWER和PD快充标识。

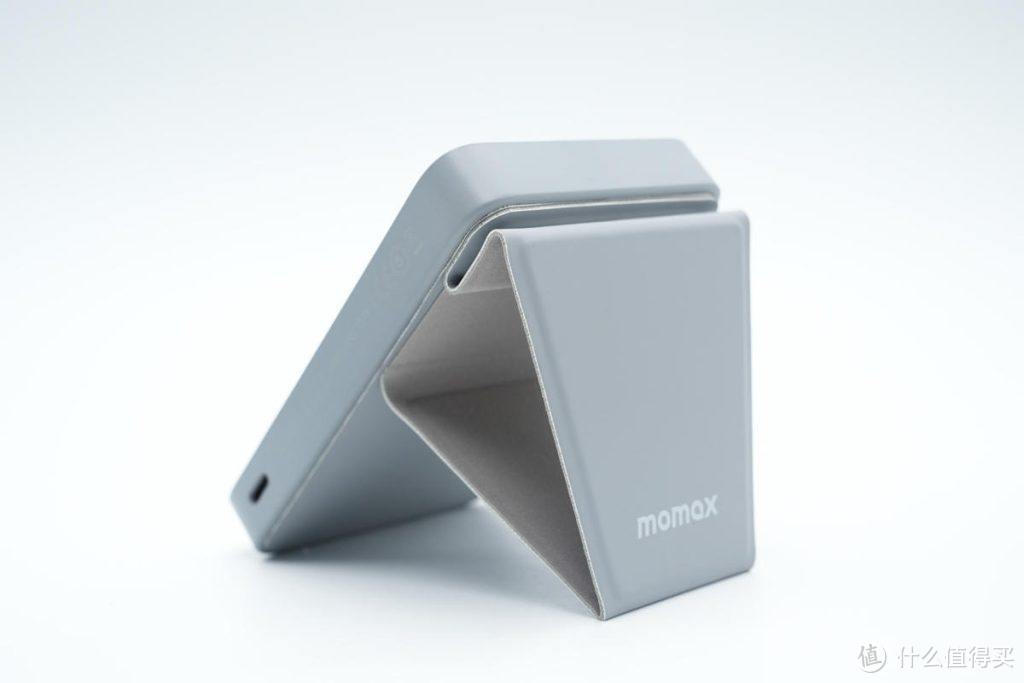

背面设有可折叠式皮质支架，并印有MOMAX品牌。

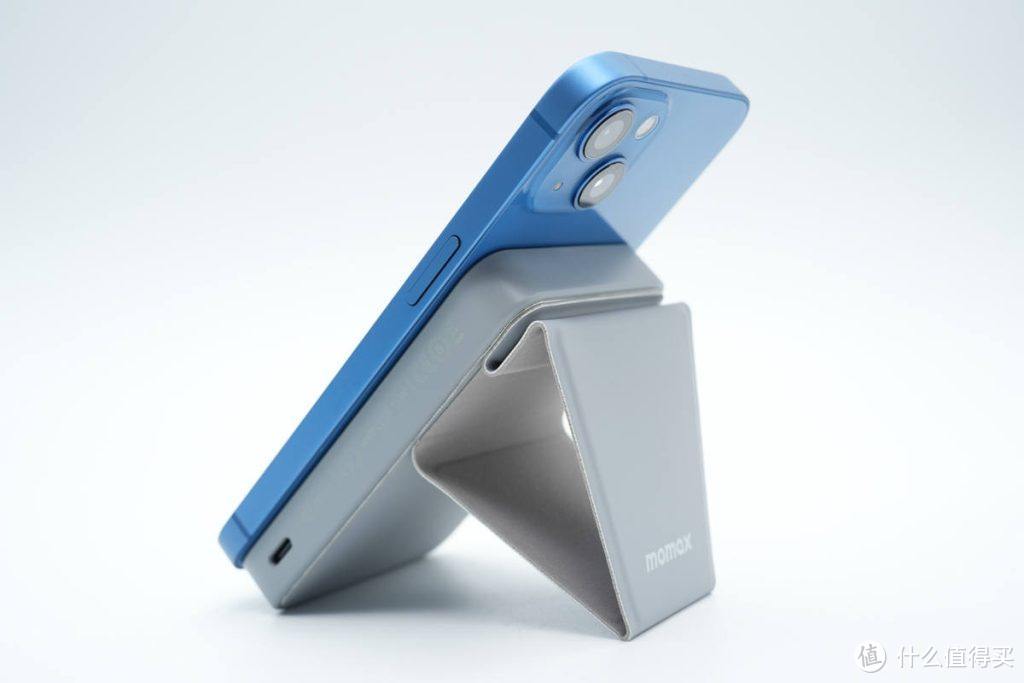

支架展开便可以让这款磁吸充电宝秒变立式无线充，让用户能够变充电边刷剧，极大提升产品实用性。

机身一侧配有单USB-C接口，此外印有PD3.0快充、15W无线充、CE认证等信息。

另一侧印有产品参数

型号：IP109

锂电池容量：5000mAh（19.25Wh）

额定容量：2800mAh

转换效率：≥78%

USB-C输入：5V3A、9V2A

USB-C输出：5V2.4A、9V2.22A、12V1.5A

无线输出：5W/7.5W/10W/15W

机身顶部设有电源键、充电和电量指示灯。

测得充电宝机身长度为102.1mm。

宽度为66.13mm。

厚度为16.64mm。

产品拿在手上的大小直观感受。

产品使用场景一览，可以充当支架实现边充电边刷剧。

另外吸附力也很好，可以吸附手机悬空不掉落。

净重约为158g。

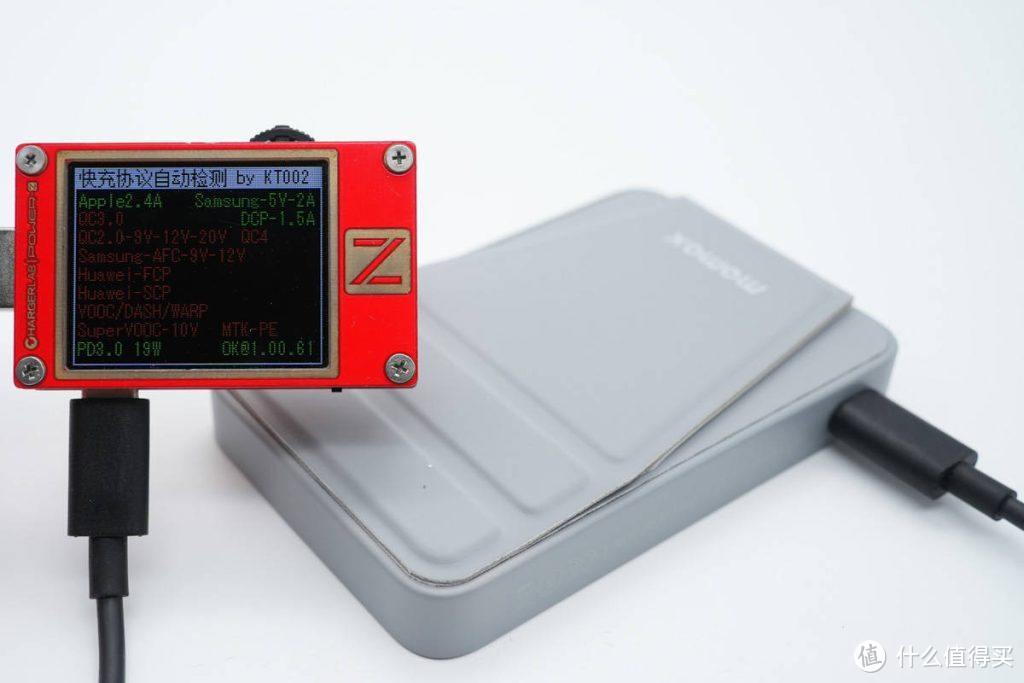

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple2.4A、Samsung 5V2A、DCP协议，以及PD3.0快充协议。

摩米士磁吸无线充移动电源拆解

在对摩米士这款磁吸无线充电宝的外观、大小、吸附力、性能等有了基本了解后，下面继续对其进行拆解，看看产品的实际用料做工如何。

撕下表面粘贴的装饰面板，在面板下面是无线充电线圈，用于吸附手机的磁铁环和定位磁铁。

无线充电线圈固定在面板内部。

面板通过螺丝固定到外壳上。

盖板对应芯片的位置镂空，露出两颗英集芯的高集成SOC芯片。

拧下固定螺丝打开盖板，在盖板下面是一整块的PCBA模块。

PCBA模块正面画出了线圈的定位线。

撬出电池和PCBA模块，电池通过胶水固定到外壳上。

电池来自诺威新能源，容量为5000mAh，电压为3.85V，属于高压电池，相比3.7V锂电池具有更高的能量，电池尺寸为7.5mm厚，60mm宽，74mm长。

电池点焊连接到PCBA模块上，并粘贴有热敏电阻检测电池温度。

电池侧面固定的热敏电阻特写。

电池通过双面胶固定到PCBA模块上。

移动电源主控芯片采用英集芯IP5328P，集成了升降压和协议识别功能。得益于高集成度，芯片外围器件少，所以IP5328很适合应用于小尺寸PCB设计。同时英集芯IP5328P还集成QC2.0/QC2.0/ QC 3.0 输出快充协议，并且通过了QC3.0高通认证，证书编号：4788056908-2。集成FCP、AFC、SFCP、MTK PE、USB C DRP 、BC1.2输入 /输出充电协议。

充电头网通过拆解了解到，采用英集芯IP5328P的产品还有腾讯赤兔马移动电源、品胜TS-D245 USB PD移动电源、羽博20000mAh PD移动电源、华美M10移动电源、OLODO CS3-PD18 移动电源、realme 10000mAh移动电源等。

2.2μH升降压电感焊接在PCB背面，降低厚度，两侧打胶固定。采用10*10mm大尺寸电感，降低温升。

无线充电部分采用英集芯IP6826无线充电发射SOC，芯片内部集成全桥驱动电路和全桥功率MOS，集成电压和电流两路解调模块，支持15W无线充电应用，并且支持双线圈和三线圈应用，并兼容NPO和CBB谐振电容，单颗芯片即可实现完整的无线充电设计，支持USB PD等快充取电。

英集芯IP6826采用QFN5*5-32封装，适用于无线充电应用，例如无线充电背夹，无线充电器以及无线车充应用。

无线充电谐振电容特写，采用NPO电容，1206封装，四颗并联。

电池保护芯片采用赛芯微XB8886G，是一颗高集成一体化的电池保护芯片，支持电池过充，过放和过流保护。

用于指示灯控制的无标单片机特写。

电源指示灯和状态指示灯特写，指示移动电源的快充状态及电池电量。

USB-C母座采用过孔焊接固定，黑色胶芯不露铜。

电量显示按键采用贴片焊接。

全部拆解完毕，来张全家福。

充电头网拆解总结

摩米士这款5000mAh磁吸无线充移动电源体积小巧，支持磁吸在苹果手机背面充电，支持15W无线快充和20W有线快充，对常见的手机都有非常优秀的兼容性，满足绝大多数需求。同时这款无线充移动电源在背面增添了手机支架，支持手机水平和垂直放置，大大方便使用。

充电头网通过拆解了解到，这款磁吸无线充移动电源内置了诺威新能源的3.85V高平台锂电池，并使用英集芯IP5328+IP6826两颗高集成芯片。其中IP5328是一颗完整的快充移动电源SOC，支持广泛的快充协议。IP6826是一颗一体化全集成的无线充电SOC，两颗高集成芯片的应用，大大简化了快充无线充移动电源的设计。
