趣造2机箱+全汉130mm ATX 3.0电源完美结合—打造RTX 4090小钢炮

RTX 4090小钢炮

RTX 4090作为消费级显卡，不仅仅是传统意义的顶级游戏卡，而且还是AI计算、渲染设计等专业领域的性价比之选，强大的性能自然显卡功耗也不低，使之显卡尺寸也会变得庞大。目前市面上除了公版RTX 4090以外，其他非公一般尺寸都是妥妥超过30cm长，并且三槽厚度是标配，对于喜欢紧凑向主机的高端玩家是一种挑战，硬核也喜欢这样折腾，于是就有了以下这台RTX 4090紧凑小钢炮的诞生。

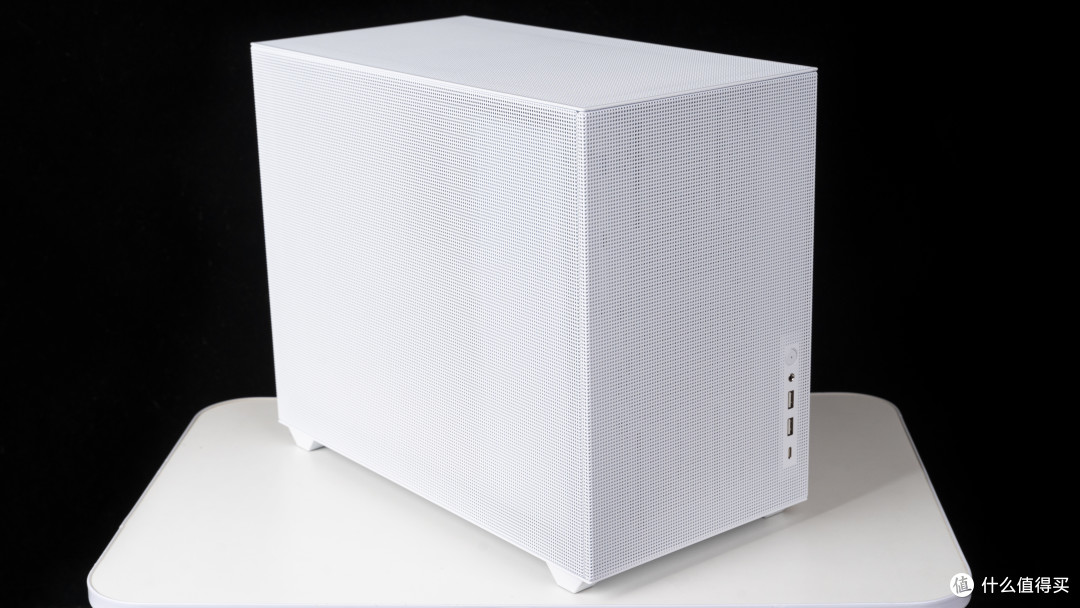

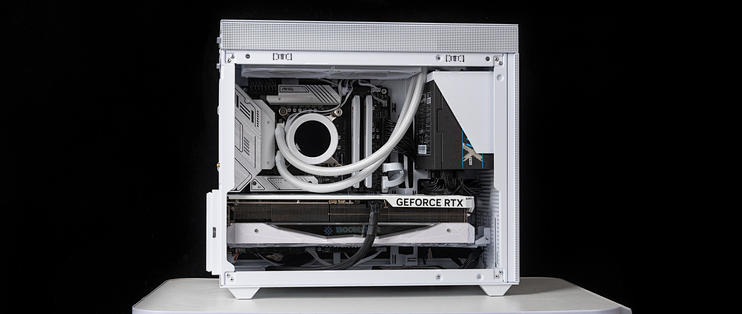

装机成品图如上，这种全方位的大面积开孔散热方式个人是挺喜欢的，视觉效果也不是完全封闭，反而有一种隐秘的美感，同时又可以保持良好的通风性能。这台机器主要用途还是打游戏，下面是配件列表，关于售价方面，只是按照京东自营或者旗舰店当天价格统计，整机最终价格肯定是比实际购入高一些，618当天可能还有更优惠的途径，大家参考一下就行了。

CPU： Intel Core i7-13700K盒装 2849元

散热器：先马XW240DW白色水冷 629元

主板：微星MAG B760M MORTATR MAX WIFI DDR4迫击炮 1249元

显卡：影驰RTX 4090星曜OC 24G GDDR6X 14939元

内存：金士顿FURY Beast野兽 白色RGB款 DDR4 3600 8GBX2 439元

固态：影驰星曜X4 PRO 1TB 299元

电源：全汉Hydro PTM X Pro 1000W白金牌ATX 3.0 1399元

机箱：先马趣造2白色 399元

京东参考总价：22202元

配件介绍、亮点和细节

虽然这次主题是RTX 4090小钢炮，但装机遵循“能省则省，不能省绝不省”的原则。CPU选择是Core i7-13700K，游戏性能其实和旗舰13900K/13900KS差不了多少，对于其他配件要求也会更节省预算。

而主板则是微星MAG B760M MORTATR MAX WIFI DDR4迫击炮，配备12（75A DRMOS）+1+1相供电设计，应付默频i7-13700K大部分负载运行情况足够了（游戏玩家向），最高支持超频至DDR4 5333MHz，配备两组带散热装甲的M.2插槽，是一款较为全能的千元主板。

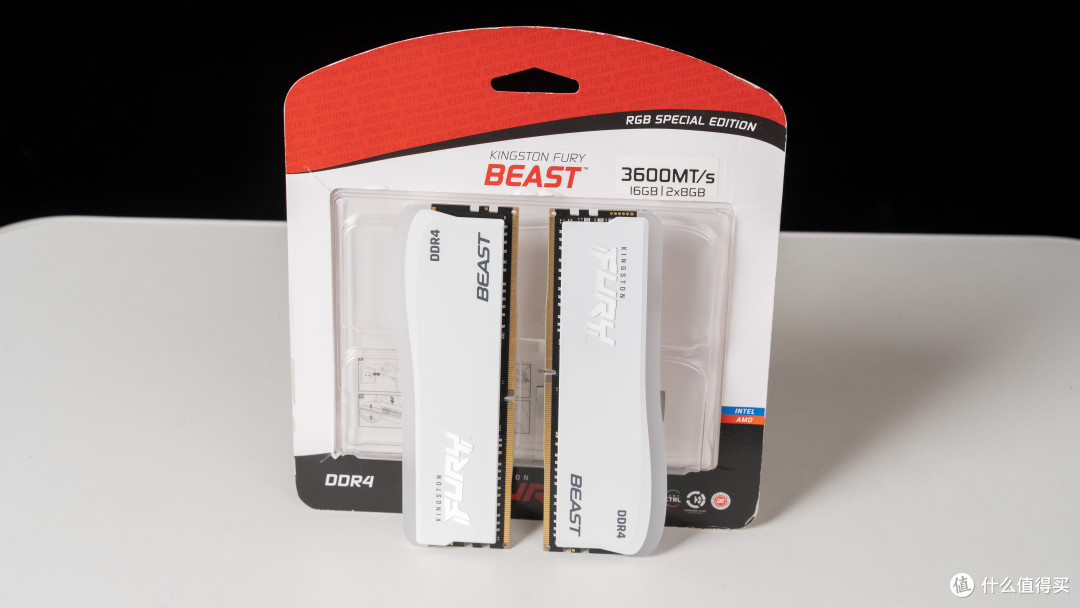

对应主板内存自然是DDR4，相比DDR5来说，追求低延迟的成本会更低，在一定价格范围内还可以选择自己喜好的产品，比如金士顿这款Fury Beast DDR4 3600 8GB*2 RGB白色版本，它的外观比较符合个人审美，包装采用透明窗体的简洁设计，直观大方。

Fury Beast DDR4 RGB白色版本整体设计弧度更明显，有一种特别的优雅风格，也属于白色限定款（黑色款完全是另一种风格），除了3600MHz频率以外，也可以选择3200MHz，至于16G*2套装个人觉得还是DDR5更合适，因为已经超出个性化的价格选择范围了。

白色散热马甲下有一些LOGO作为装饰，其中FURY系列LOGO还使用了凸起的浮雕工艺，使之整体高级感马上就有了。

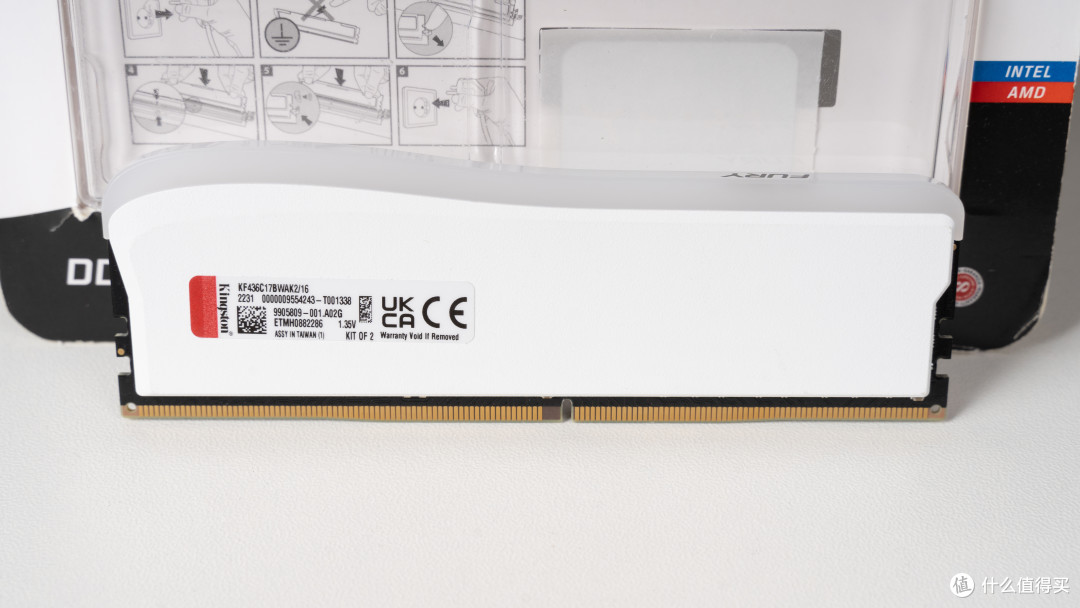

另一面则是内存标签，表面标注了SN码、时序等信息， Fury Beast白色版本是DDR4 3600 C17 & 1.35V的参数，支持XMP技术，内存售价并不算低，但确实要比市面上大部分默认C18产品好一些。

内存顶部是大面积且有弧度的导光层，内置10颗LED灯珠，预设就有18种灯效，可适配四大主板厂商的灯光软件，整体高度45.8mm，在灯条里面属于中规中矩。

SSD没有选择性能极致的PCIe 4.0，毕竟硬盘用途只是游戏仓库，不过方案得靠谱一些，选择的是影驰星曜X4 PRO 1TB，采用群联PHISON PS5021-E21T主控+镁光176层 3D QLC颗粒，官方标称连续读取速度为5000 MB/s，连续写入速度为3500 MB/s，对于游戏玩家来说足够满足需求了。

显卡就是最强的RTX 4090了，个人选择以白色起家的影驰出品——RTX 4090星曜OC，包装设计是星曜娘二次元代言为主视觉，形象设计是机甲风格更有未来感，上方标注了三年质保并支持个人送保，这售后服务还是很有必要的。

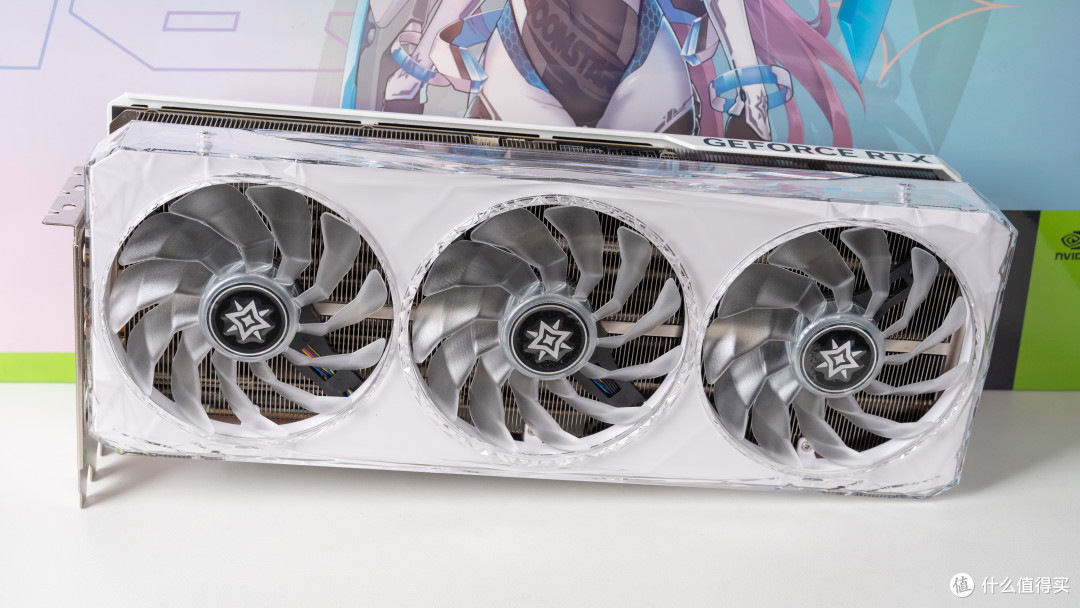

RTX 4090星曜OC采用了星卓 II Plus散热器，不但延续了上一代白色+透明的特色导流罩，加持3个102mm大尺寸风扇设计，并且相比上一代在风扇位处新增如水晶一般的切割设计，这种纯白底色也给予了玩家自行DIY喷绘的空间，在白色非公里面RTX 4090星曜OC算是颜值数一数二了。

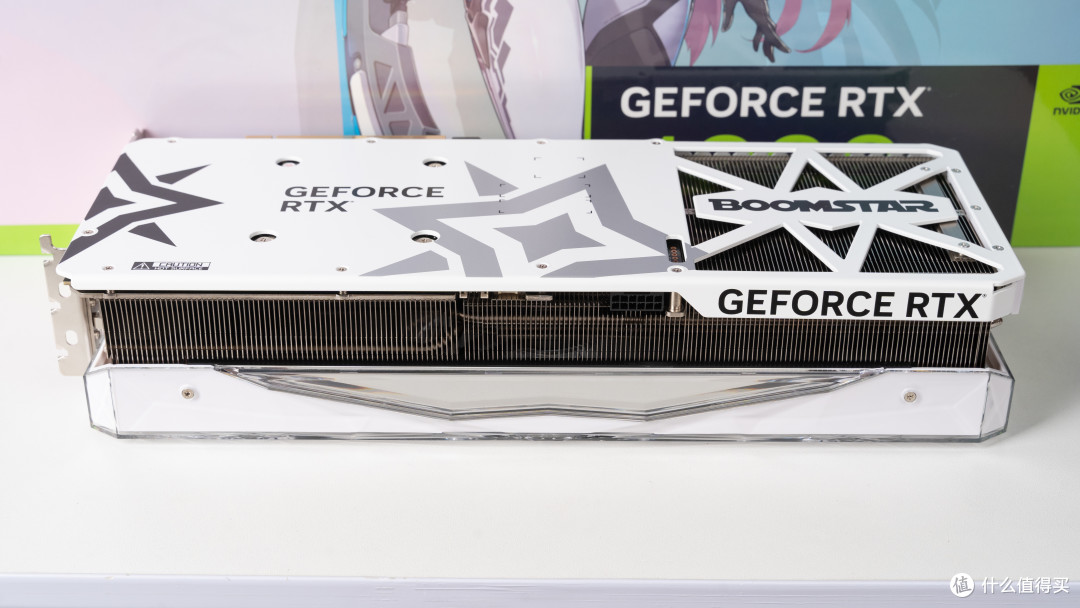

侧面角度能看到显卡拥有板砖般的厚度，内部除了大面积散热鳍片，还采用全覆盖均热板+9根镀镍热管，可以保证最佳散热性能。ARGB灯效方面，除了正面风扇区域，侧面还有全新设计的镜面式ARGB区域，相比上一代那种钻石切割设计更简洁一些。

换个角度能看到ARGB区域显露的LOGO是BOOMSTAR，如果想要同步各大板厂的灯控，只需要使用附送5V ARGB同步线连接就可实现，中间区域则是标配的12VHPWR供电接口，下方留有一定镂空处理以便接线。

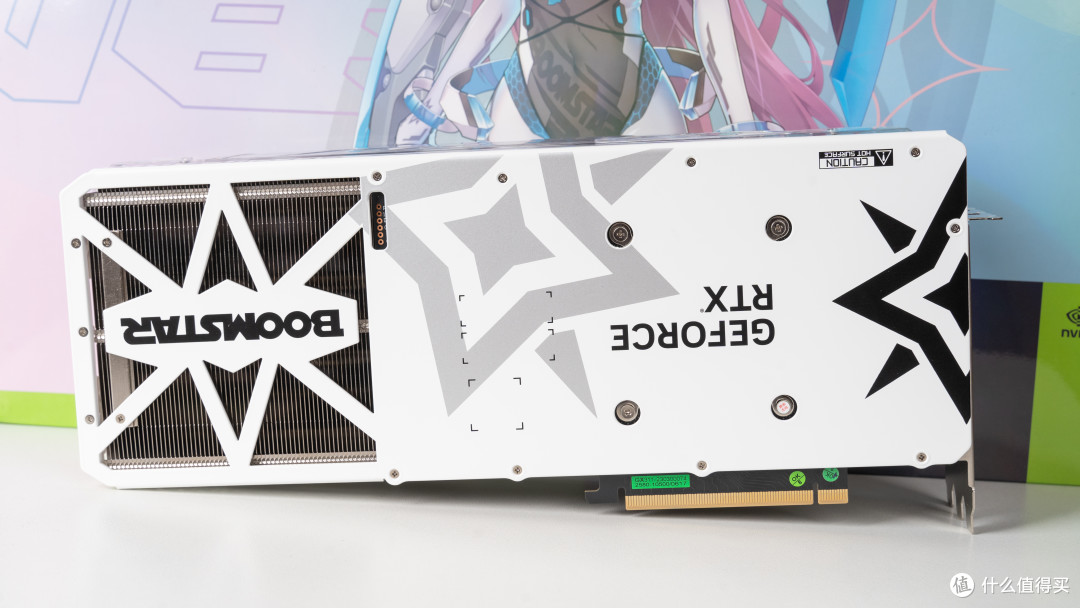

配备纯白金属背板，表面是GeForce和BOOMSTAR LOGO加持，个人觉得如果采用星曜娘人物二次元形象的话，视觉效果会更棒。尾部就是现在主流的贯穿通风设计，减重之余可以优化显卡整体风道。

RTX 4090星曜OC的具体厚度可以达到3.5槽（算上散热器部分），视频接口是RTX 40系家族的标准组合——DP 1.4a*3+HDMI 2.1*1，8K超高清和多屏需求轻松满足。

选完显卡就是电源了，因为主机是紧凑方案，电源自然也要迎合，不过个人不想用SFX这种极致设计，所以选择了全汉这款Hydro PTM X Pro 1000W全新推出的ATX 3.0电源，包装采用了银色主调设计，这是全汉产品线的代表色，银色也就代表着80Plus白金牌认证。

配件一览，分别是绿色红色品牌贴纸、螺丝、魔术扎带、说明书以及24PIN短接器，配备短接器要给予大大的好评，是判断电源是否故障最方便、最简单的方法，不需要额外的电源来折腾了。

标准SFX电源长度是125mm，而Hydro PTM X Pro 1000W这款ATX电源设计长度只有130mm，这是它最大的卖点之一，也是组建RTX 4090小钢炮的关键配件，电源表面采用了火山岩质感的黑色漆面涂层，耐刮而且也不容易显脏，官方称电源还可在95%相对湿度环境中正常工作。

电源侧面区域能看到Hydro PTM X Pro的铭牌设计，对于一些电源位镂空的机箱来说很合适用来搭配展示。

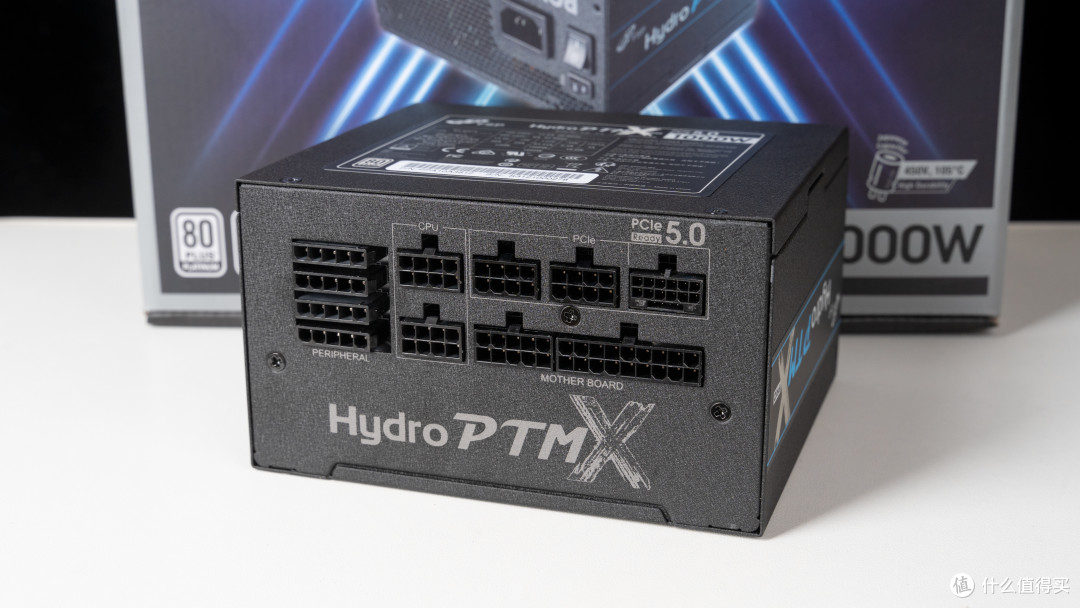

Hydro PTM X Pro 1000W采用全模组接口设计，接口布置整齐，不同类型有独立的区域划分，提供了1*20+4PIN主板、2*(4+4)PIN CPU、2*（6+2）PCIe、1*12VHPWR 16pin、4*SATA及周边设备供电线，属于ATX 3.0规范，完美支持PCIe 5.0显卡，两根传统PCIe供电线材也可兼容3*8PIN的主流显卡。

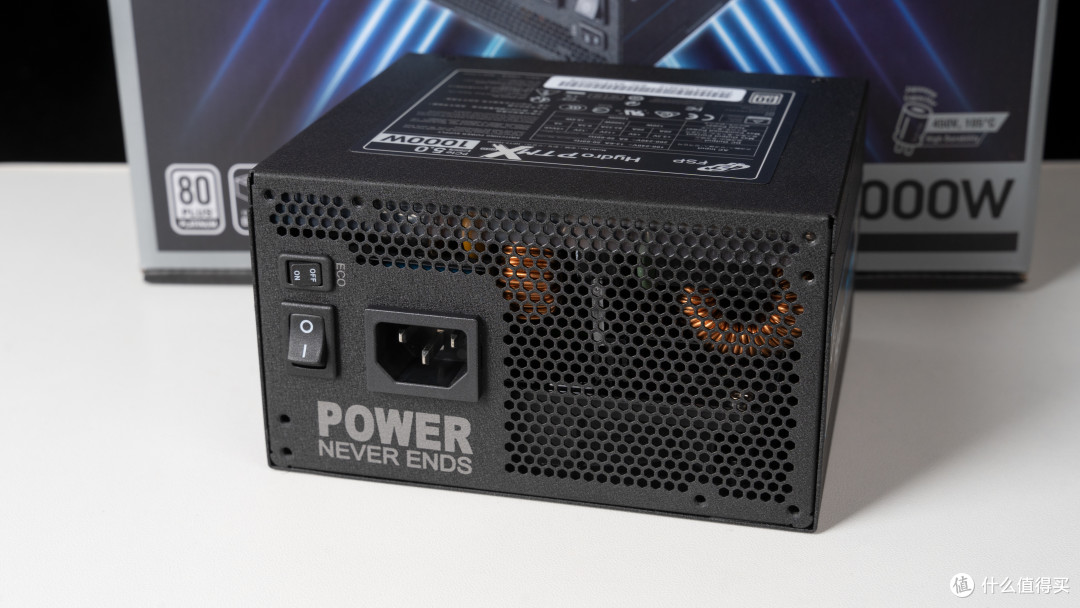

电源支持ECO模式，ECO开关位于背面，打开时负载在30%以下时，风扇都是停止转动的，可以最大程度降低整机待机噪声和延长电源风扇寿命。

Hydro PTM X Pro 1000W通过了80PLUS白金牌认证，通过全球各国安规，单路12V输出可达到1000W，采用全日系105℃电容和英飞凌、东芝、意法半导体等知名MOS管设计，拥有主动式PFC+LLC拓扑+DC-DC靠谱结构，还支持OVP、OCP、OPP等多重保护措施，这些都出现在了一颗130mm尺寸的1000W电源里面，可见用料强大之处。

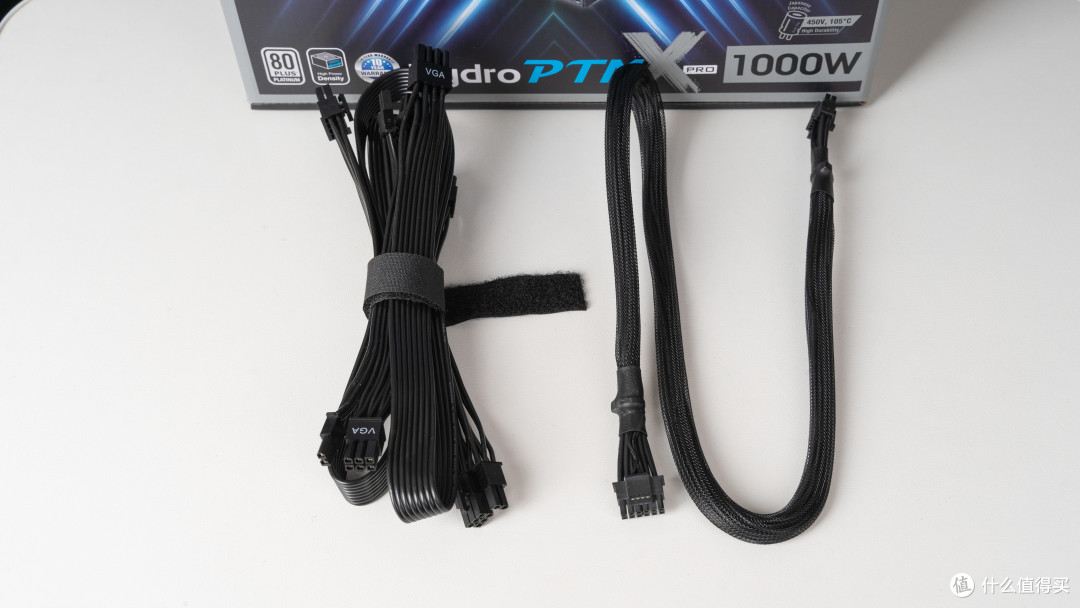

模组线采用全黑扁平化设计，而12VHPWR供电线材自带蛇皮网加固保护，手感会稍硬一点，两端接口设计一样，适用于显卡端和电源端，最高支持600W功率，现存和将来的旗舰显卡都能完美满足。

之前觉得乔思伯D31已经足够紧凑了，而先马这次全新推出的趣造2更极致，整体默认尺寸为391mmX205mmX325mm，装载扩展仓后高度从325mm变成362mm，长度要比D31更短，而高度D31等于加仓后的趣造2，两者宽度则是一致，趣造2长度缩减后兼容性自然是有所取舍，不过个人挺喜欢它的全方位散热孔设计。

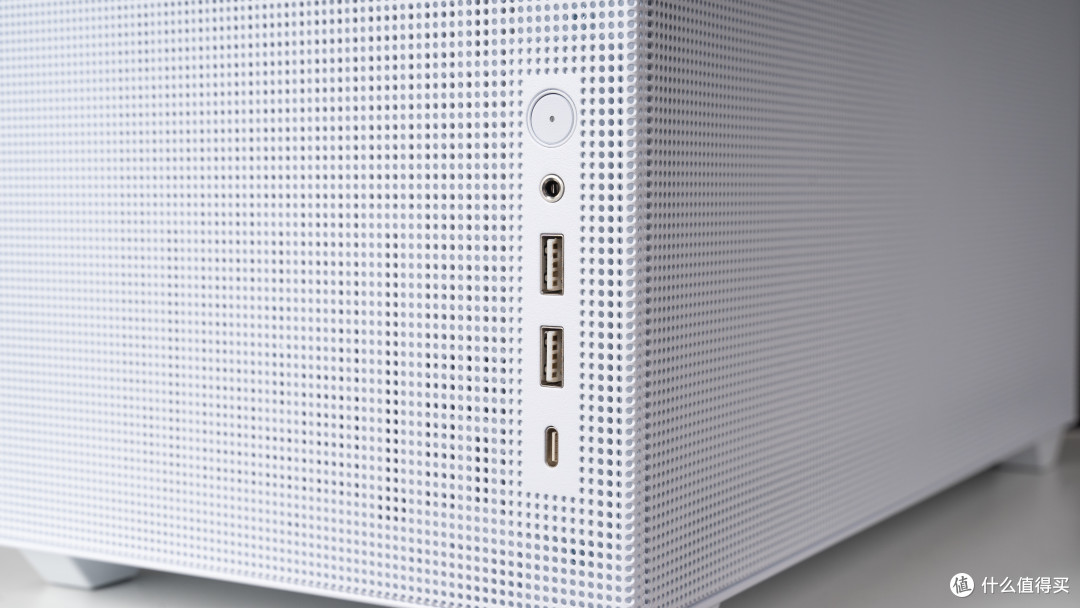

前置I/O接口，配有两组USB 3.0、Type-C、开机和二合一音频口，配置相对来说丰富一些，确实两个USB-A口才够用，此外前置I/O面板可根据电源类型不同，可以改变方位，灵活性较高。

趣造2顶板、侧板、前板、底板均采用卡扣式易拆结构，其实这种结构不少机箱都在用，确实一个值得推举的机箱设计，因为免螺丝的方式确实方便，而且也比较稳固。

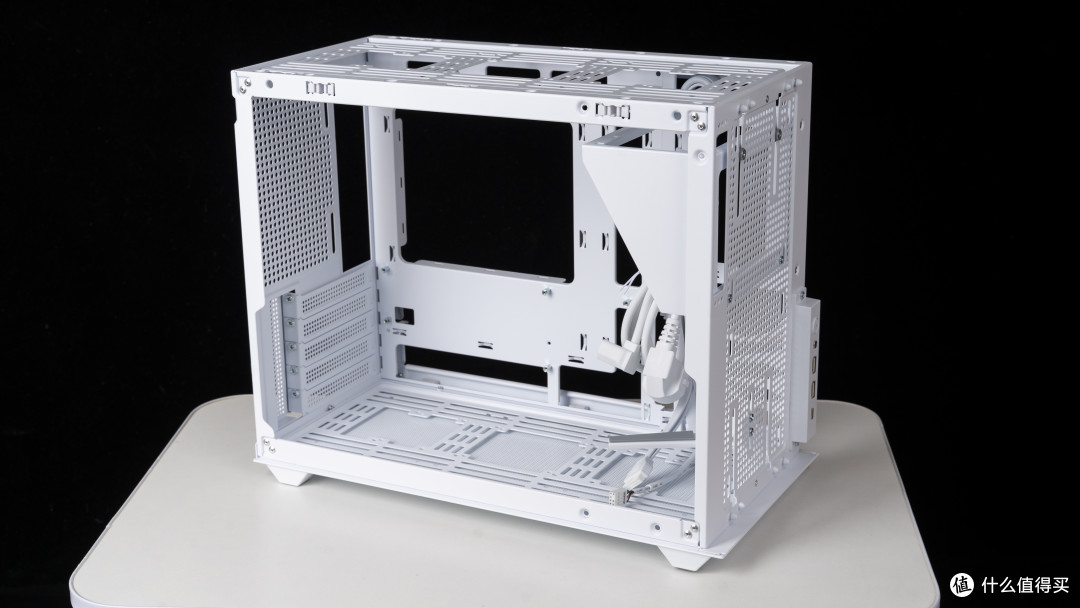

趣造2内部结构不会陌生，采用前置电源的经典方式，最大的好处就是下方区域可完全留空，最常见就是给显卡增强散热，不过扩展性其实个人觉得有欠缺之处，后面我们在整机成品部分再聊。

除了尺寸之外，趣造2其实最吸引之处就是扩展仓的创新想法（标配一个），扩展仓可以安装风扇、HDD或者SSD硬盘，实现240/280水冷也需要扩展仓，280水冷是一个很妙的规格支持，因为效能可以和360水冷相比，而在你不需要水冷时，没有扩展仓可安装最高166mm的顶级风冷，此时机箱的三维尺寸是最紧凑的。另外，扩展仓理论上可以无限叠加，不可能是正经加装硬盘整活才是...

背面也有一些预留理线的空间和孔位，就是下方预留给线材过线的空间太大了，导致主板托盘面积过小，至少浪费了一个SSD硬盘位置，这是第一个欠缺之处。机箱还直接给你提供一条直角电源线，用来直接替代电源原装线，只能说延长方式不太一样。

水冷是先马XW240DW标配风扇白色版，这台主机对于CPU负载要求不高240规格足矣，如果CPU经常跑满载建议280规格（XW280无风扇版），先马这个XW系列版本挺多的，其中无风扇版其实更懂极客的想法，让他们可以选择合适的冷排风扇。

XW240DW最大的卖点在于冷头上的2.1英寸IPS屏幕，可支持各类GIF和MP4视频，应该是市面上最为实惠的带屏水冷产品了，而且屏幕尺寸和分辨率都挺不错的。

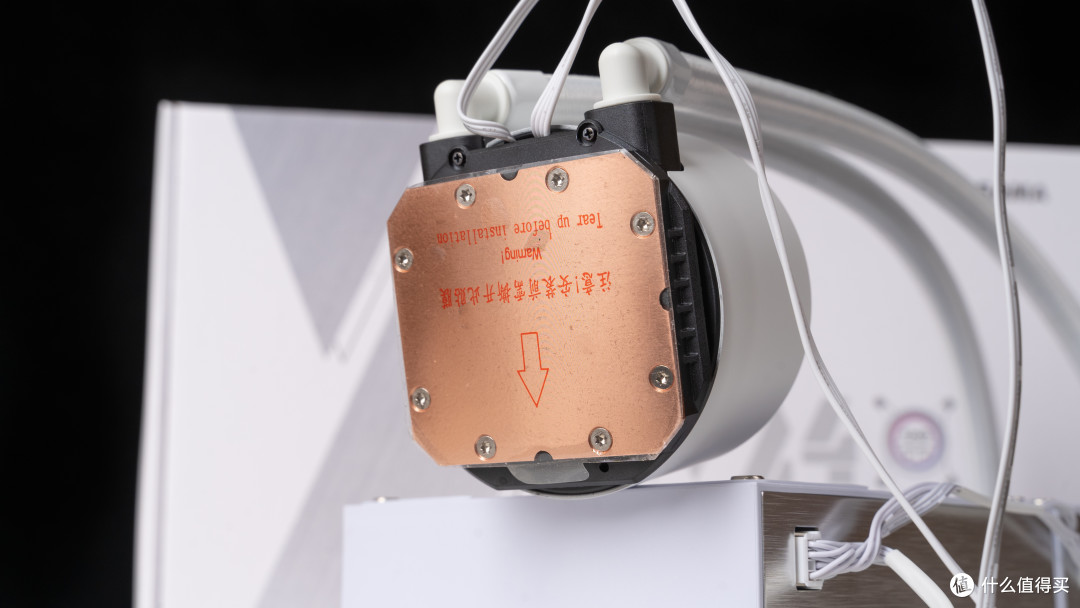

XW240DW铜底面积看起来并不小，和现今最新一代CPU可接触更充分，支持最新LGA 1700、AM5以及常见的老平台。

冷排风扇已经预装到冷排上，而且风扇接口和线材采用整合设计，玩家上手就能安装，大大减少了装机的繁琐性，值得一提的是，风扇边框还做了金属拉丝层处理，看起来精致不少。

整机成品和点亮效果

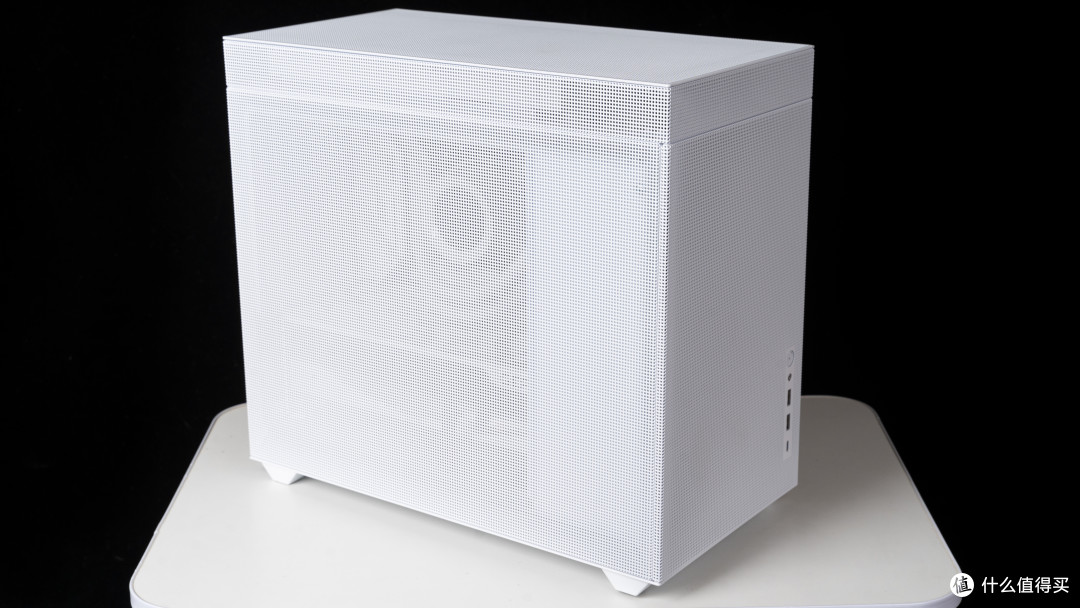

这次装机是水冷方案，就需要加装扩展仓了，整体只有高度的增加，人的视觉看起来依然是紧凑的，没有通电状态下也好看，这种全方位通风的设计，反而有一种隐秘美——里面的硬件朦胧一些，不过对于密集恐惧症来说肯定受不了。

第二个欠缺之处在于这块电源遮蔽板上，上方是电源位置可以理解，但是下方不知道为何没有开孔，开孔后至少也能支持一个SSD硬盘吧，也许为了追求极致简洁？

打开电源遮蔽板后就能看到内部硬件的全貌了，除了机箱风扇一个没装，其余区域基本被塞满，也是这种机箱类型的日常操作了——充分的利用率。

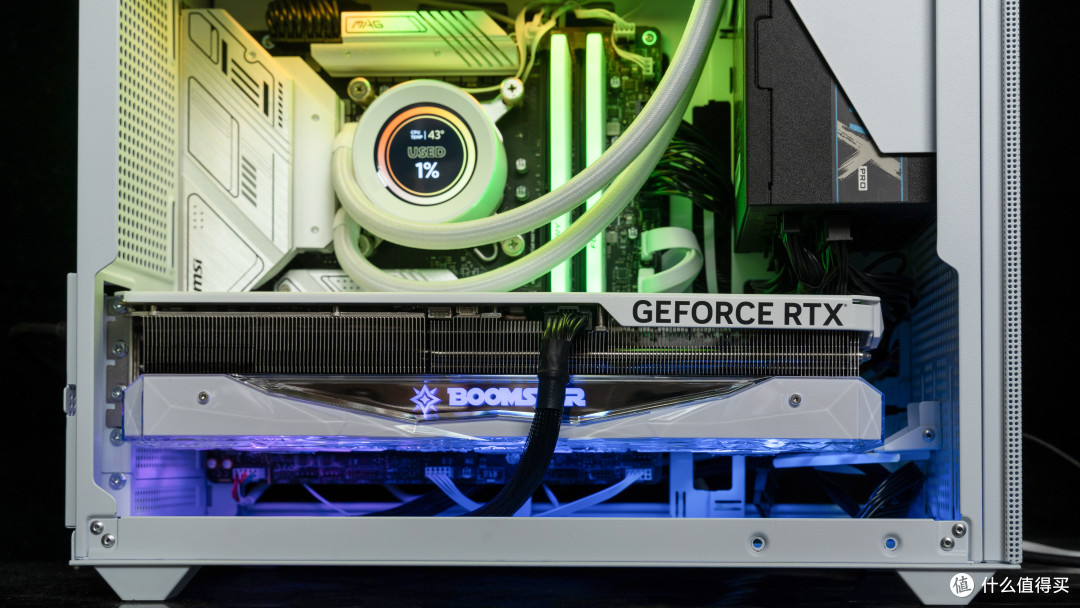

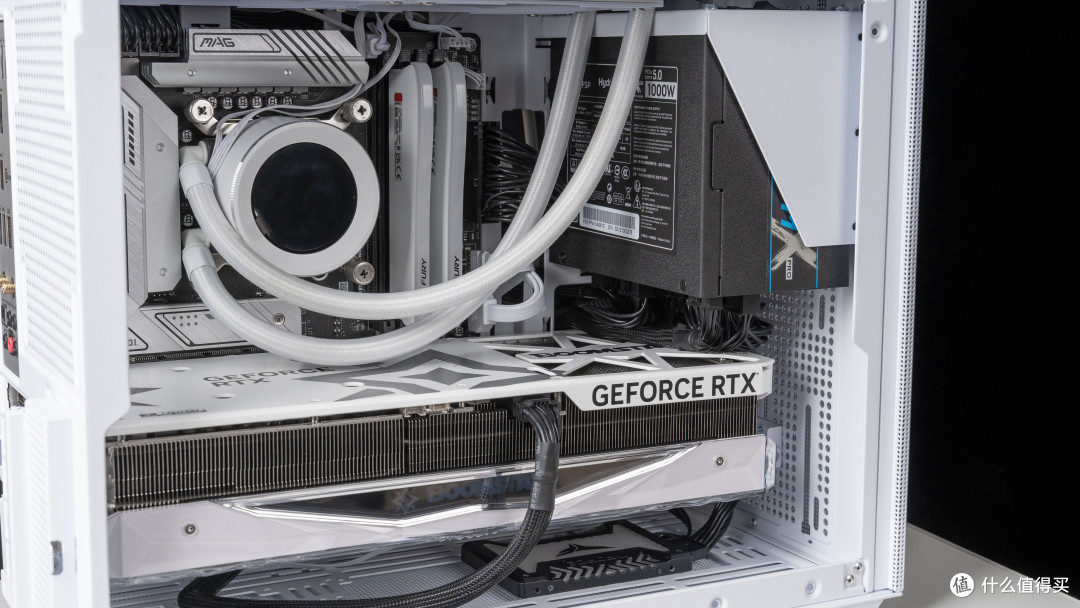

全汉这款Hydro PTM X Pro 1000W电源真的太适合这款机箱，要知道RTX 4090星曜OC整卡长度是达到了342mm（不含挡板），几乎达到了机箱支持的极限，130mm的电源机身再预留一些线材位置刚好能塞进显卡，和SFX电源安装效果一样，而这种高功率电源明显ATX方案更稳妥。

这次水冷管是朝前安装的，因为想模拟一下安装后置机箱风扇的情况（朝后安装会打到风扇），结果和这个240水冷排是刚好位置够用，不会造成水冷管被压的情况，再次得夸下这颗130mm电源的重要性。

机箱也有自带显卡支撑架，还挺人性化的，毕竟RTX 4090星曜OC绝对是一个大家伙。另一方面机箱已经安装了240水冷，剩余SSD的安装位置只剩下顶部*1和底部*2，顶部有点遮挡电源散热口，底部的话会牺牲风扇位，对于还用着2.5英寸SSD和3.5英寸HDD的朋友，购前需要注意这点了。

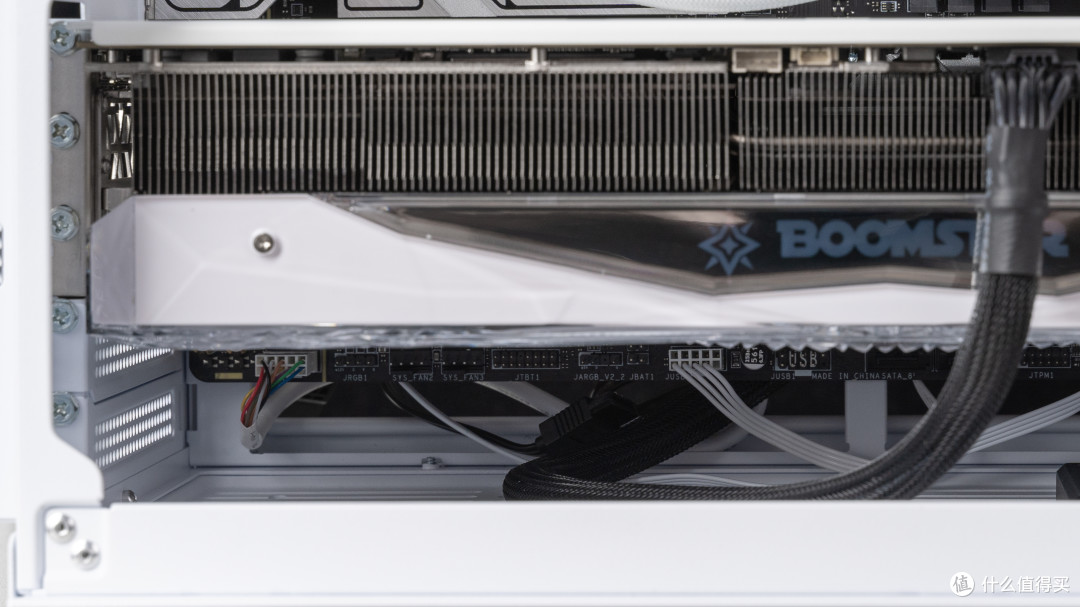

主板的JBAT1插针和机箱底部空间也不冲突，可以实现短触重置BIOS。

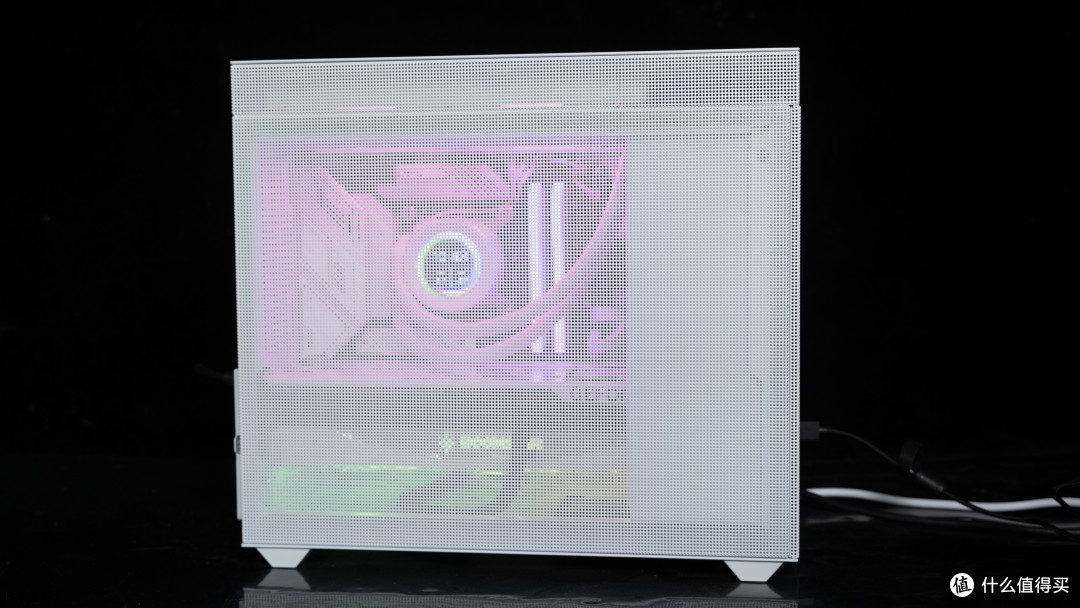

整机点亮效果，除了硬件的朦胧美感，其实还有一种像素风格的展示

移除侧板，其实就和大部分钢化玻璃侧透设计观感一致，有时候审美疲劳换一种口味确实也不错。

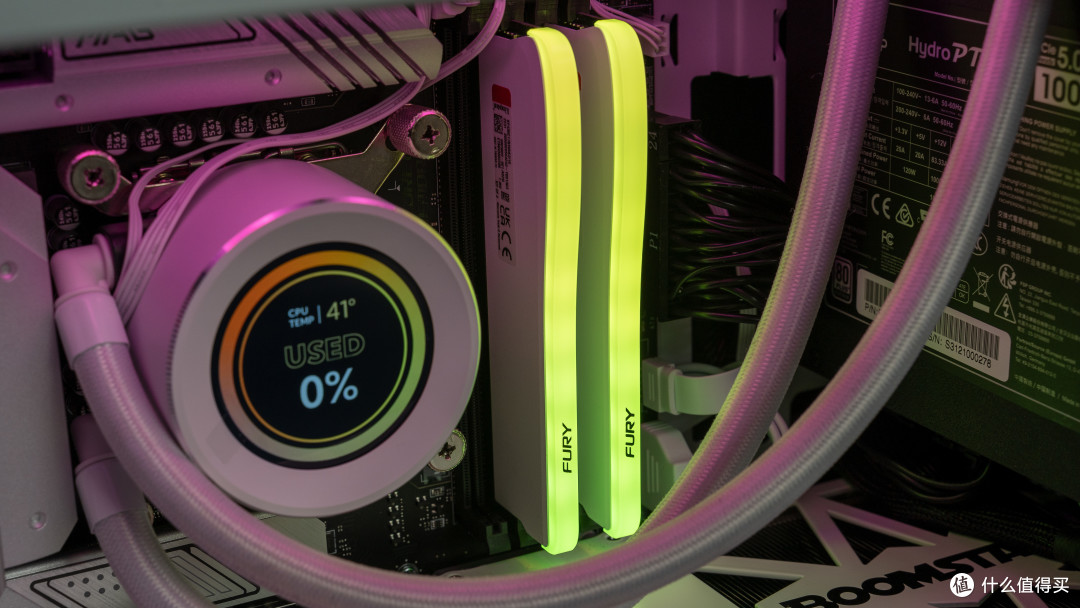

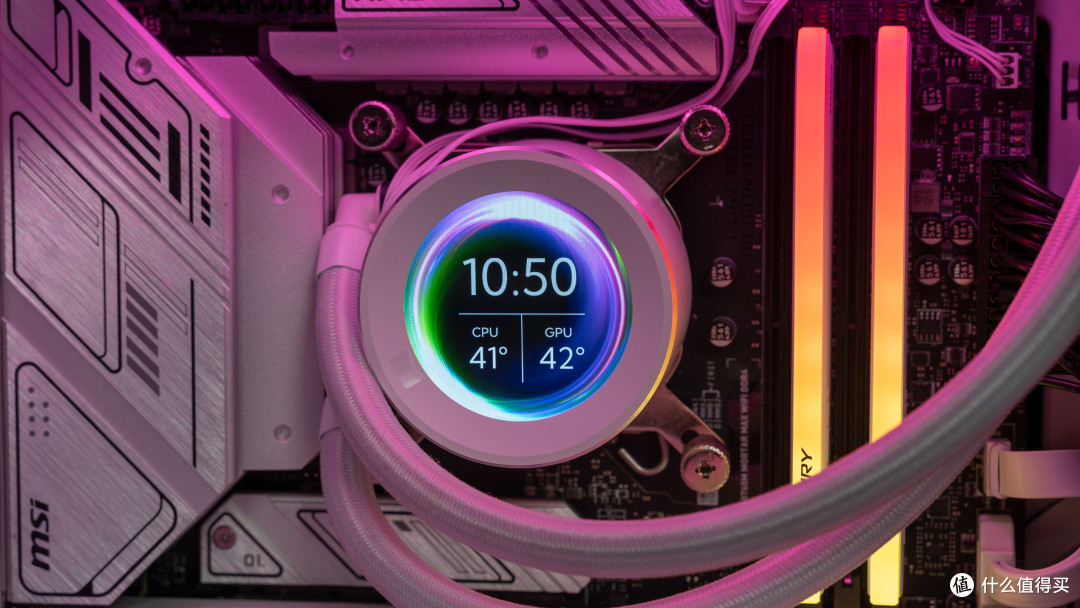

先马XW240DW水冷的IPS屏幕，其实显示效果还挺细腻的，国产厂商良心了

换另外一种主题，也是硬件监测的方式，样式完全不同

想要自定义或者调教屏幕，下载SamaMonitor软件就可以了，预设主题30多种，甚至比一些国际大厂还多，也可以进一步使用深度的主题编辑功能，DIY性质拉满了，软件生态有一说一做得还不错。

FURY Beast野兽 DDR4 3600白色内存RGB效果，看起来挺优雅别致

FURY Beast野兽 DDR4 3600白色内存蓝色LED状态，个人比较喜欢的配色。

影驰RTX 4090星曜OC显卡RGB效果，看起来挺简洁的，要是底部安装机箱风扇，建议选择无光款，免得和显卡风扇光源混合在一起就“鬼火”了。

性能测试

Core i7-13700K搭配B760对于绝大多数的情况，为主板刷入最新BIOS，进入BIOS直接开启XMP配置（达成DDR4 3600 C17-21-21-39）就可以使用了，本次测试操作系统是最新Windows 11 22H2，搭载NVIDIA最新显卡驱动535.98 WHQL，并在BIOS中打开Resizable BAR技术为显卡提升一些性能。

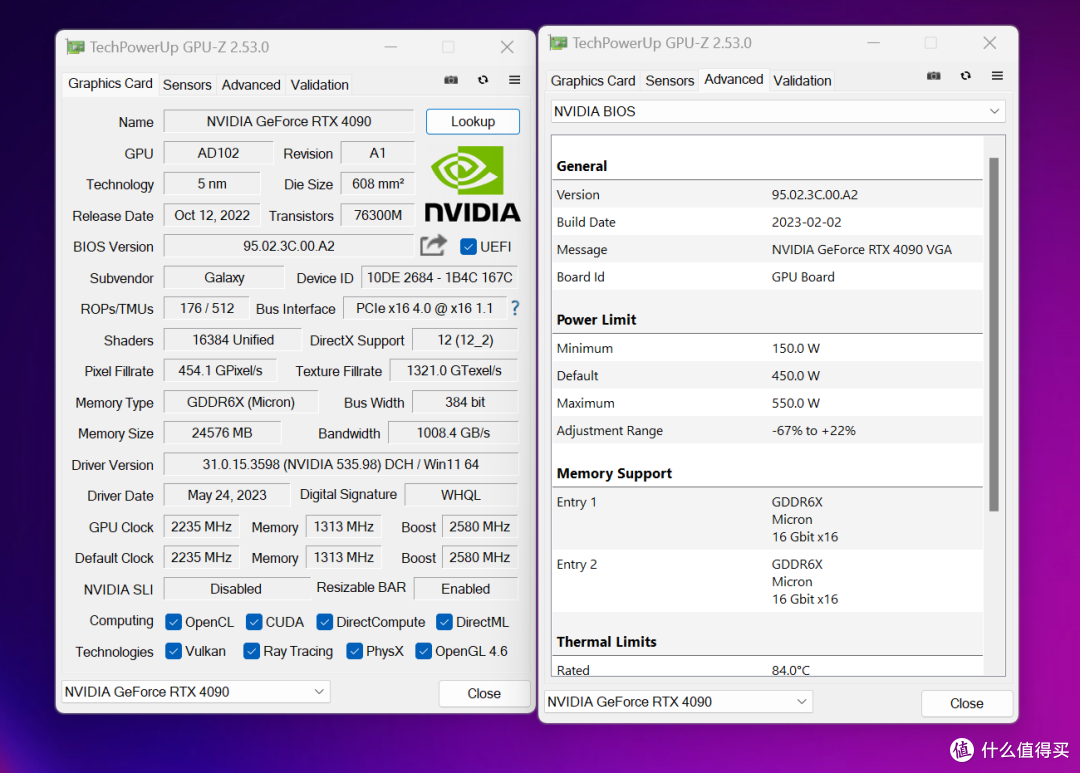

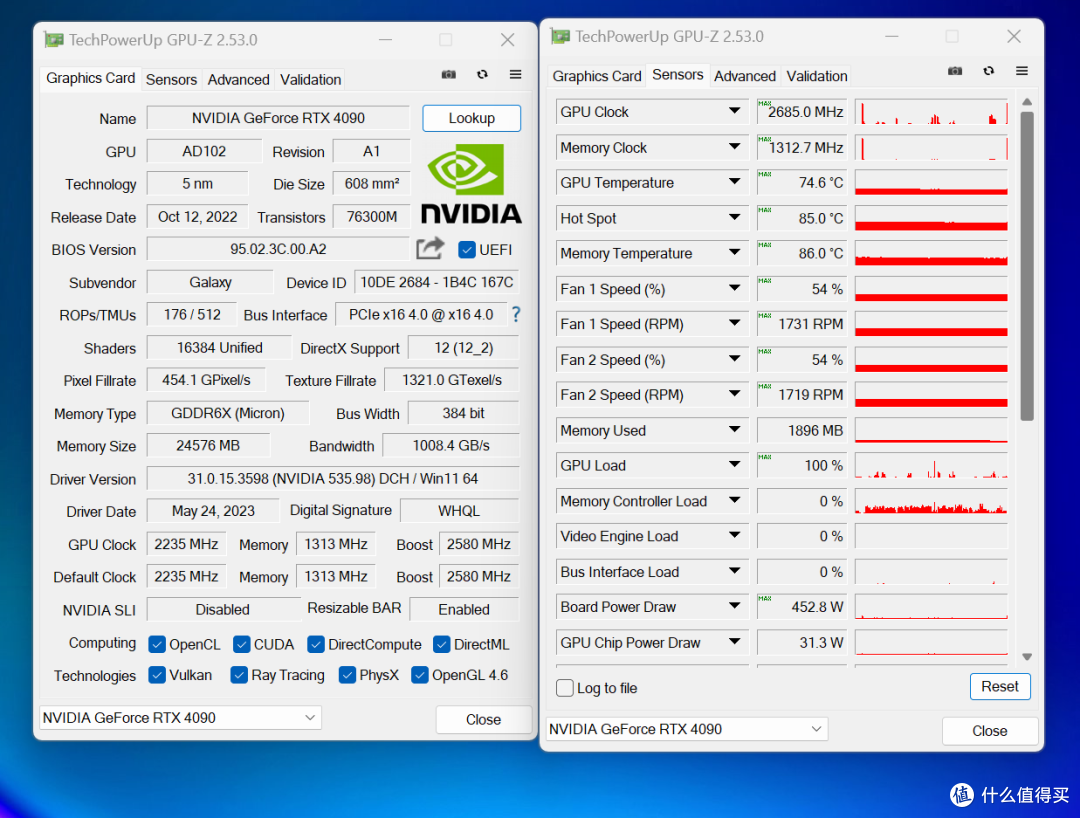

GPU-Z参数一览，影驰RTX 4090星曜OC标称的Boost频率为2580Mhz，稍微比公版的2520Mhz要高一些，符合星曜OC的非公定位，而显卡默认功耗就是标准450W，而解锁功耗墙可以达到550W，提升幅度是非常大的，但超频幅度就是另外一回事了，因为两者不关联的。

CPU理论跑分直接用CINEBENCH R23十分钟循环项目测试，最终多核分数为28636 pts，单核分数为2079 pts，多核方面相比Z790/Z690这类主板低一些，这是受CEP和240水冷规格的双重影响，不过前面也说了，这台主机的用途并不会涉及CPU重载情况。

如果实在很在意这点性能差距，可以使用微星Down Turbo Ratio一键降温功能，P核、E核均设置-1，BCLK频率也会调整至102.5，所以CPU性能是能提高的。

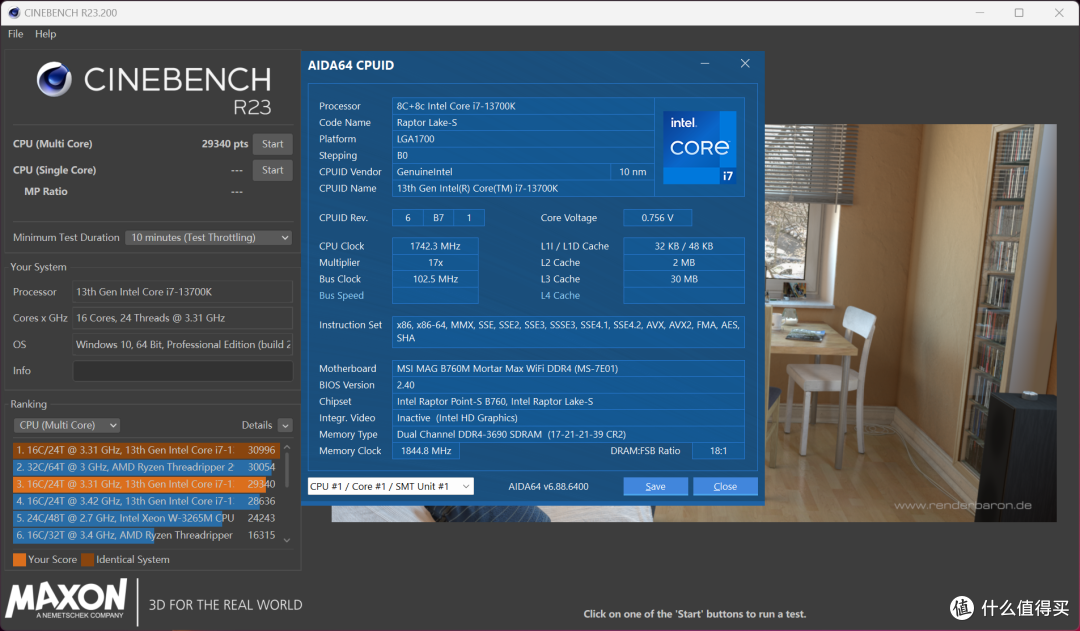

设置一键降温后，再次运行CINEBENCH R23十分钟循环多核项目，可以看到CPU跑分提升至29340 pts，和Z系列主板也就差距5%这样，如果是搭载360水冷基本就没差距了。

AIDA64内存和缓存测试，默认DDR4-3600C17读写、复杂性能符合主流D4的带宽表现，延迟方面也可以对标高频D5，当然这款FURY Beast野兽内存也有一定的超频潜力，实测可超频至DDR4-4000C17，并保持Gear 1模式，带宽和延迟性能都有所提升。

3DMark Fire Strike Extreme跑分，Core i7-13700K+影驰RTX 4090星曜OC显卡分数为43576

3DMark Fire Strike Ultra跑分，Core i7-13700K+影驰RTX 4090星曜OC显卡分数为24196

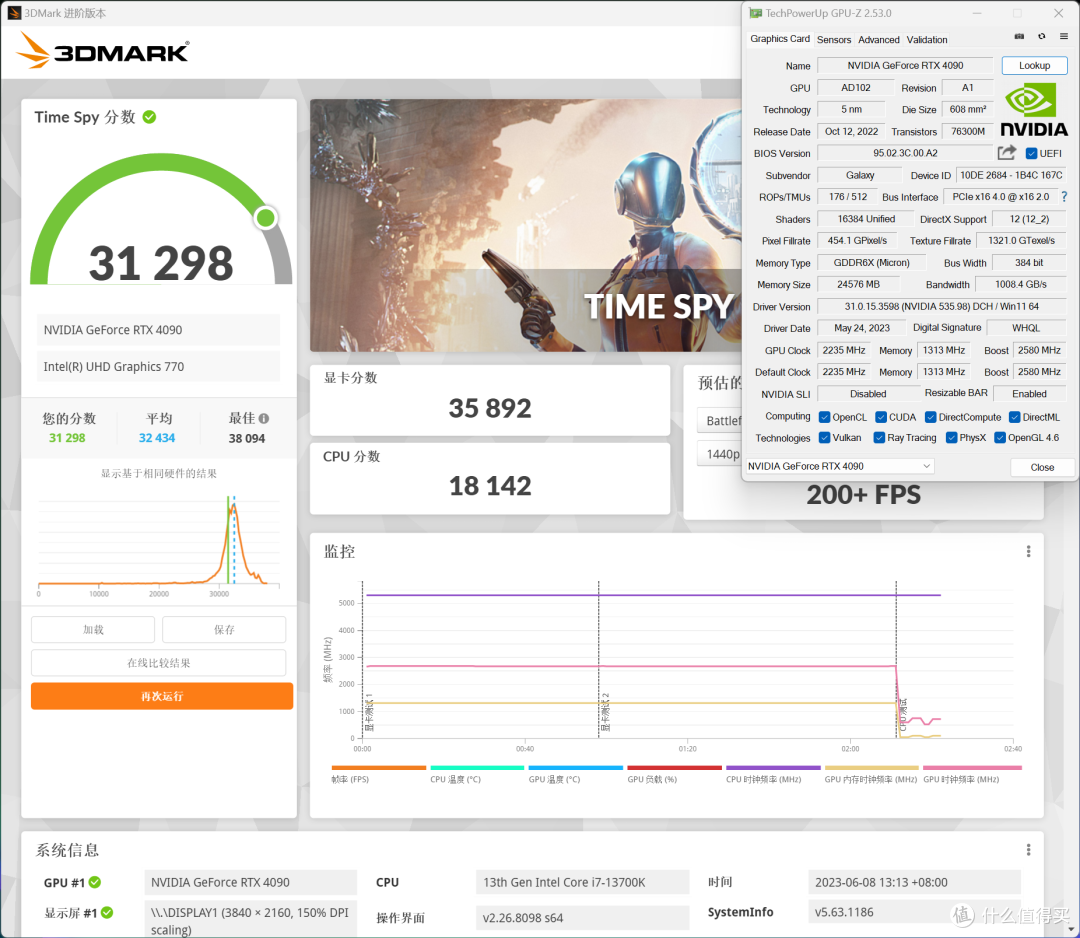

3DMark Time Spy跑分，Core i7-13700K+影驰RTX 4090星曜OC显卡分数为35892

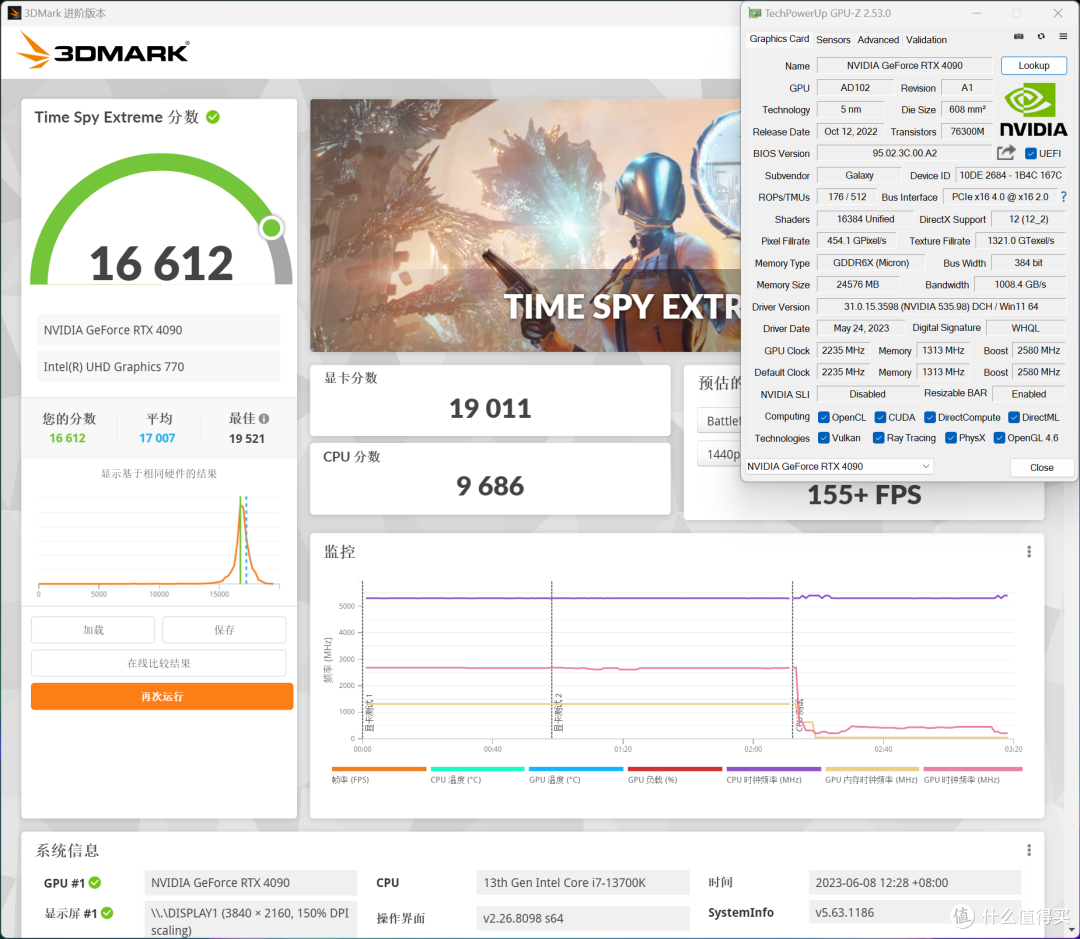

3DMark Time Spy Extreme跑分，Core i7-13700K+影驰RTX 4090星曜OC显卡分数为19011

3DMark Time Spy Extreme跑分，Core i7-13700K+影驰RTX 4090星曜OC超频后显卡分数为20099

影驰RTX 4090星曜OC这款非公版定位精准，跑分会稍微比公版高一丢丢，显卡本来就是主流性能+精致外观的卖点，而超频方面调整幅度还挺大的，在拉满550W功耗墙之后，核心频率可以加至2870MHz，显存频率加至23Gbps，最终Time Spy Extreme跑分相比默认提升6%，提升还是有些的，至少在RTX 4090非公领域不算小，但其实边际效应很明显。

显卡散热通过3DMark Time Spy Extreme压力测试进行，这个项目模拟程度比较接近日常游戏，但是渲染压力会更高，是考验显卡是否稳定工作的一种有效手段，该项目中影驰RTX 4090星曜OC实际核心频率可以达到2670MHz。

再来看看压力测试时记录的显卡数据表现，在气温30℃非空调房的炎热夏天，显卡最高核心温度为74.6℃，显存温度86℃，可见RTX 4090星曜OC散热器还是挺给力的，关键是风扇策略不错，最大转速也只有1700RPM，噪声不会明显甚至离主机远一些都感知不到，如果处于空调房，至少还可以降好几℃，这也要归功于拥有全方位散热孔的趣造2（没安装任何机箱风扇情况下），要是侧面是钢化玻璃效果会差不少。

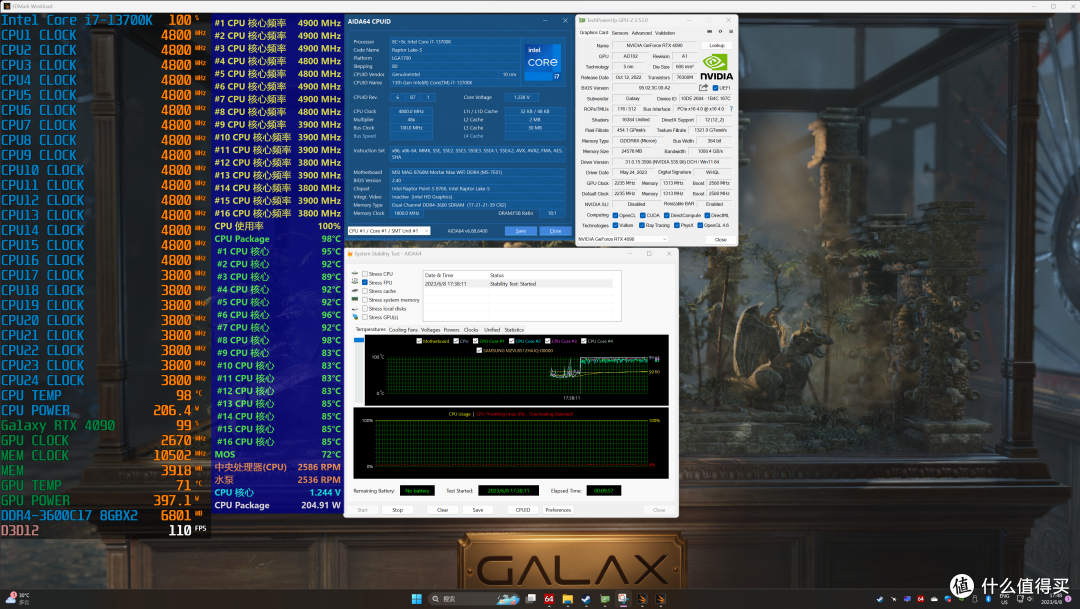

CPU和显卡双烤测试，两者功耗达到了600W+，当然这里CPU功耗并不是最大，Hydro PTM X Pro 1000W带起来确实还挺轻松，再考虑到显卡的瞬时功耗，850W功率的电源显然不太合适。

Core i7-13700K+影驰RTX 4090星曜OC+DDR4 3600 8GBX2，运行《漫威蜘蛛侠》4K非常高画质（光追全开）+DLSS 3质量（帧生成），平均帧数为157fps

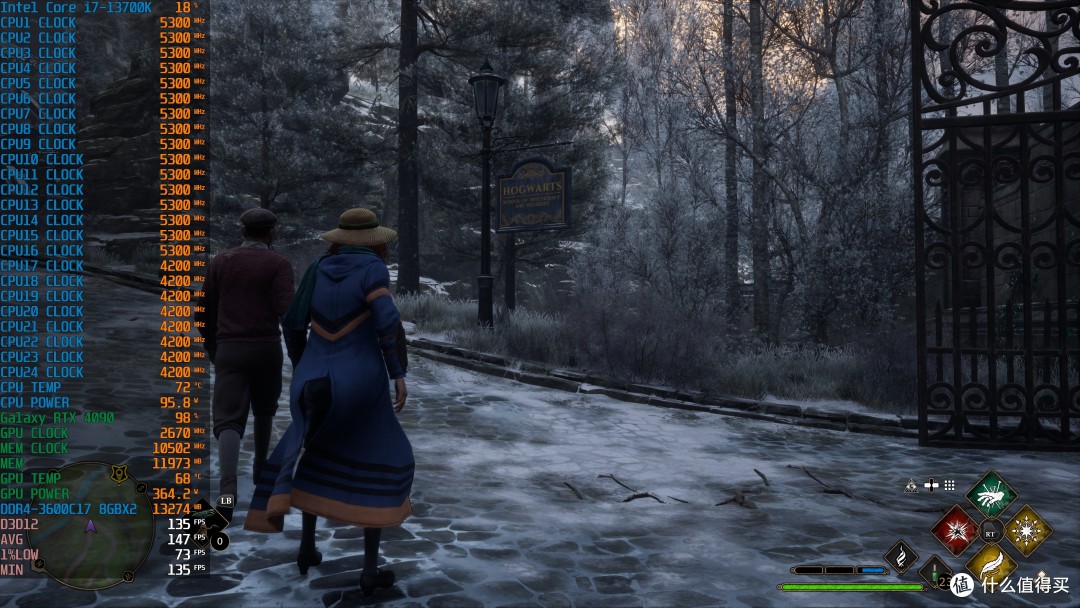

Core i7-13700K+影驰RTX 4090星曜OC+DDR4 3600 8GBX2，运行《霍格沃茨之遗》4K超高画质（光追全开）+DLSS 3质量（帧生成），平均帧数为147fps

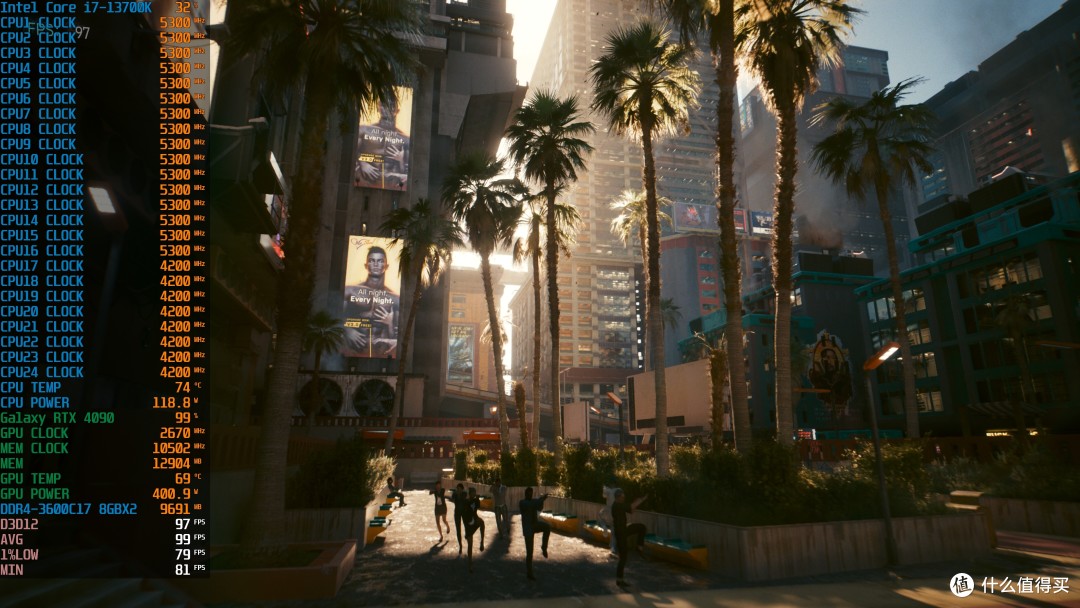

Core i7-13700K+影驰RTX 4090星曜OC+DDR4 3600 8GBX2，运行《赛博朋克2077》4K光线追踪：过载画质+DLSS 3自带（帧生成），平均帧数为99fps

Core i7-13700K+影驰RTX 4090星曜OC+DDR4 3600 8GBX2，运行《骑马与砍杀2》4K非常高画质，平均帧数为164fps

这套顶级配置跑各类4K游戏肯定没问题了，尤其是DLSS 3的巨大性能提升，特别是在《赛博朋克2077》全景光追这种苛刻模式下，也能助RTX 4090跑到100fps，这台主机使用240水冷压制Core i7-13700K，只运行游戏项目对于性能发挥是无损的（非空调房情况下），所以对于温度数值不在意、追求性价比的游戏玩家，其实240水冷都够用了，CPU的安全温度墙可在100℃呢。

结语

这次RTX 4090装机，完全是遵循“能省则省，不能省绝不省”的原则，以趣造2为主体打造的性价比紧凑高端主机，只配备240够用规格水冷、B760主板、D4内存和入门SSD的选择，都是压缩了预算，而电源却没有节省预算，因为确实高端ATX 3.0电源寿命很长，质保也很长，加上机箱对于电源的苛刻要求，全汉这款Hydro PTM X Pro 1000W的130mm紧凑ATX电源就是最合适。如果觉得本文推荐不错，麻烦大家支持一个，谢谢。
