华硕PN41拆机记——还有意外发现

近期打算买个n5105小主机折腾了玩玩，搜海鲜市场发现有个外贸机不错，遂先收藏着再搜搜看，偶然发现华硕这个PN41挂着799的好价，比外贸机还便宜50，而且是n6005芯片+双网口，机主页面说明SATA排线折坏了导致不识别SATA硬盘，想着反正有M2，大概聊了下箱说全，直接下单拿下。下面开始边拆边叙，拆的过程还有意外发现。

外观展示

箱说全没毛病

机主估计没怎么折腾，成色杠杠新

附件齐全

还附带四颗脚垫螺丝，不知道安装在哪的 底板孔位是没法安装的

电源是19V3.42A的

正面没有3.5耳机孔，后来拆机有意外发现

自带2.5G螃蟹网口与第二个牙膏i211千兆网口

四四方方的直角与牙膏家NUC圆角对比鲜明

开拆

SATA硬盘是安装在底盖上的，目测是支持2.5厚盘的

内存槽边上有个emmc空焊盘

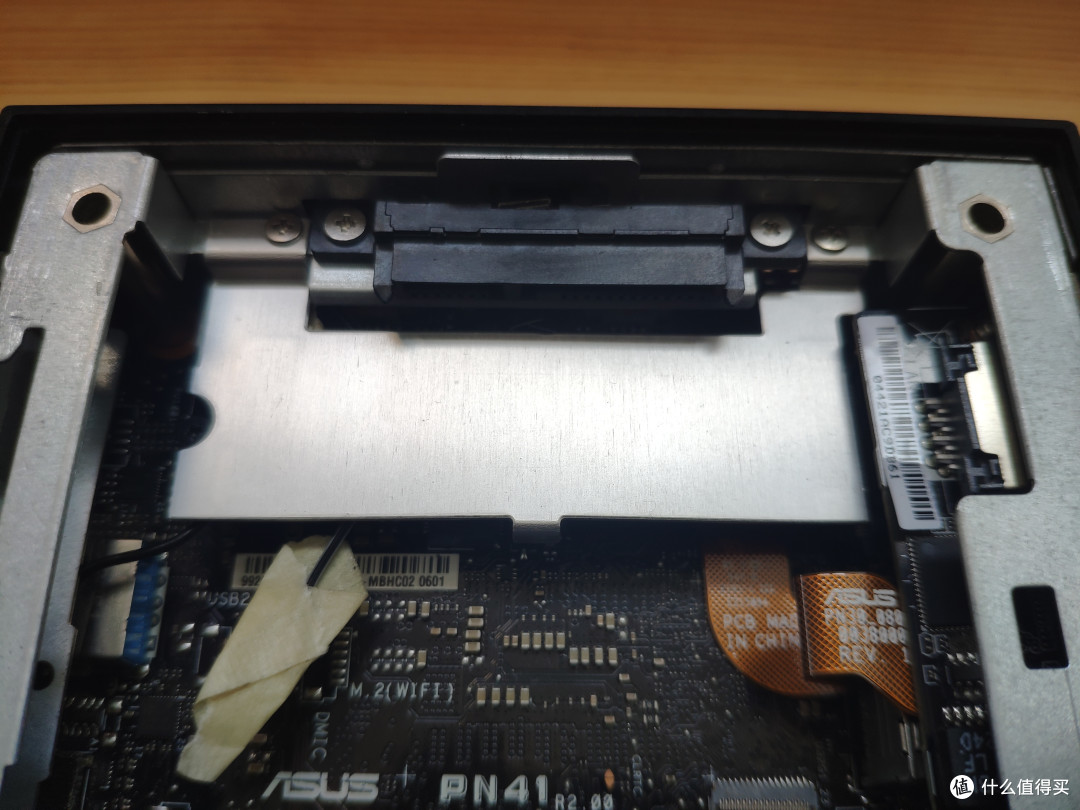

这块铝片也是m2散热片

第二个网口fpc排线

SATA硬盘也是这种fpc排线，前机主说折坏了，先放一边等会修复看看

取出底框

第二个网口特写

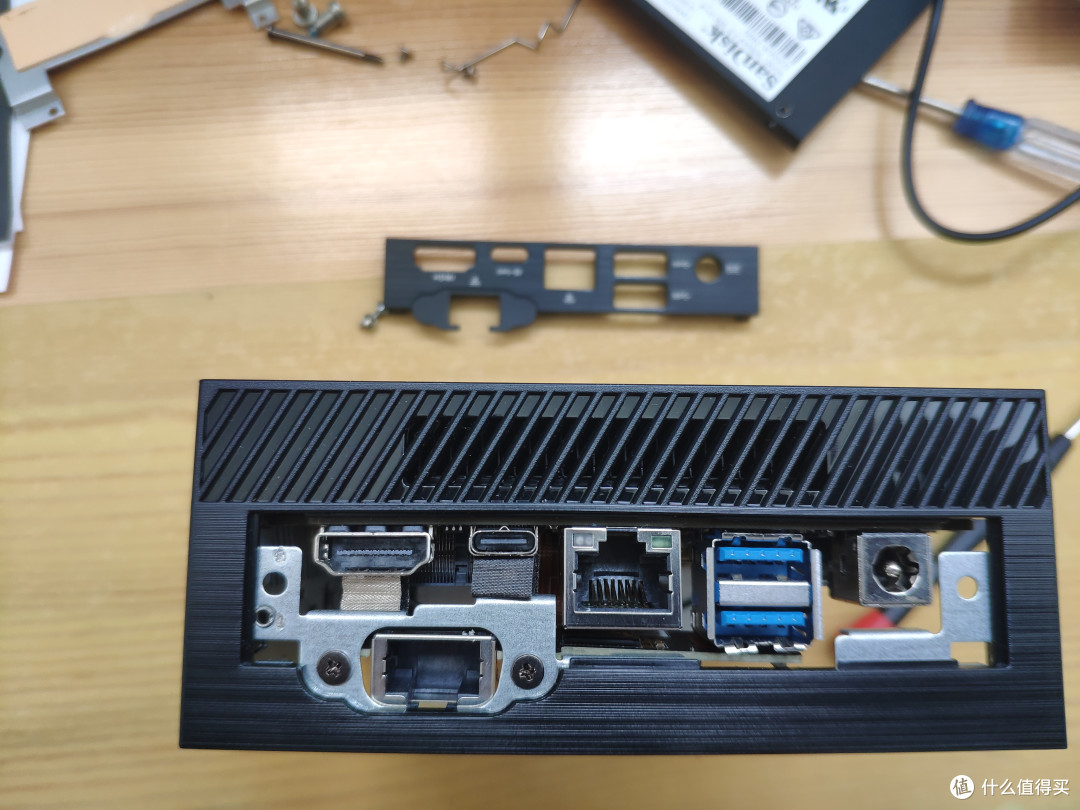

后面面板是可以取下的

电路板上写着PN61_LAN，看来这个网口是个模块化附件

取出主板

这个小板是开机键与硬盘灯的集成小板

这个小涡扇最大可以到7000转

bios里关掉Qfan就是最大转速

散热器标签上写着pn62，又是个模块化的配件

应该是个铝质的散热器

发现电源口这个是贴片二极管么，怎么焊的这么别扭

意外惊喜来了，居然主板上有3.5耳机孔，但是面板上是没有开孔的

后来进系统发现这个3.5耳机孔是可用的，但是。。。但是有缺陷，就是开机或者睡眠恢复时有短暂的爆音，就是那种类似喇叭接触不好的那种爆音，估计这也是面板没开孔的原因

前面板实则是厚胶带贴着的装饰，这个洞很容易就捅开了

用美工刀捅开

下面进系统简单试试，主要看看bios和功耗

可以简体中文

风扇策略只有两种模式，并没有自定义

BIOS基本没啥可设置选项，看看就行了

下面进系统看看，发现SATA盘确实不能识别

长津湖流畅播放

完全关机时的功耗

正常使用时的功耗

拷机满载功耗

试着修复这个SATA，看了下接口处被拉毛了，估计是硬拔造成的

试着剪掉一截，再刮开排线，结果居然可以识别了，又是一个意外

这个挂架还带锁止插片，防止意外取出掉下来

N6005功耗控制的确实不错，正常使用也就十几瓦，适合长期开机跑应用，也可以用作轻办公、上上网课之类的，小机器也足够小可以挂到屏幕后面，后面的C口支持同时供电与显示，可以减少线缆数量。只是bios风扇不能自定义，持续高负载的话还是比较吵的，正常负载时声音还可接受。

上次搞的nuc壳整的差不多了，顺便展示一下，材质为亚克力材料

nuc的贴https://post.smzdm.com/p/am8go3dk/

反面搞了个内置小涡扇，辅助一下内存和M2散热
