引言

因为生活中遇到很多次无线信号时好时坏，速度不明就里，信号强度时强时弱，因此，本次就常用的6dB天线进行一般性测试，对以后用这种天线的同事作为参考.

6dB 天线增益测试结果选型

本次测试采用 RK3399E 开发板作为测试平台，该开发板运行 Ubuntu 系统，具备 4 + 16 的配置，网卡驱动为 Bcmsdh_cdmmc，并连接 2.4GHz WiFi 网络。

测试过程中，选用了磁贴片天线、标准 6dB 天线和增强型 6dB 天线这三种不同类型的天线。

测试天线如下（铅笔为高度参考）：

左侧为贴片悬浮型天线，6dB天线（带磁吸基座），增强型天线柱和标准天线柱

一、平台测试：

1、测试环境如下：

• Rk3399 ubuntu 4+16 网卡采用Bcmsdh_cdmmc驱动

• 连接Wifi2（测试主板只有2.4G）

测试产品如下：

• 贴片形天线

• 标准6dB天线

• 增强型6dB天线

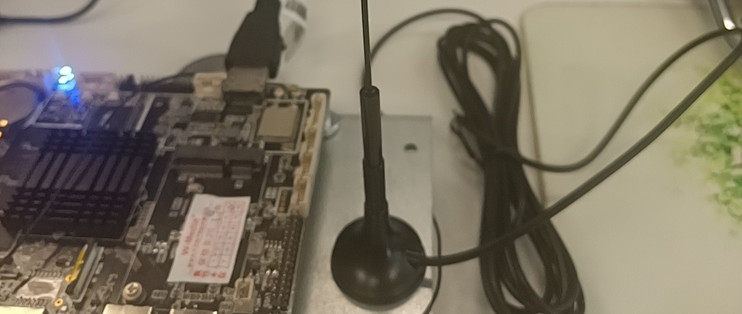

2、无天线，仅有基座情况下

连接速度为 117Mb/s，信号强度 43%。

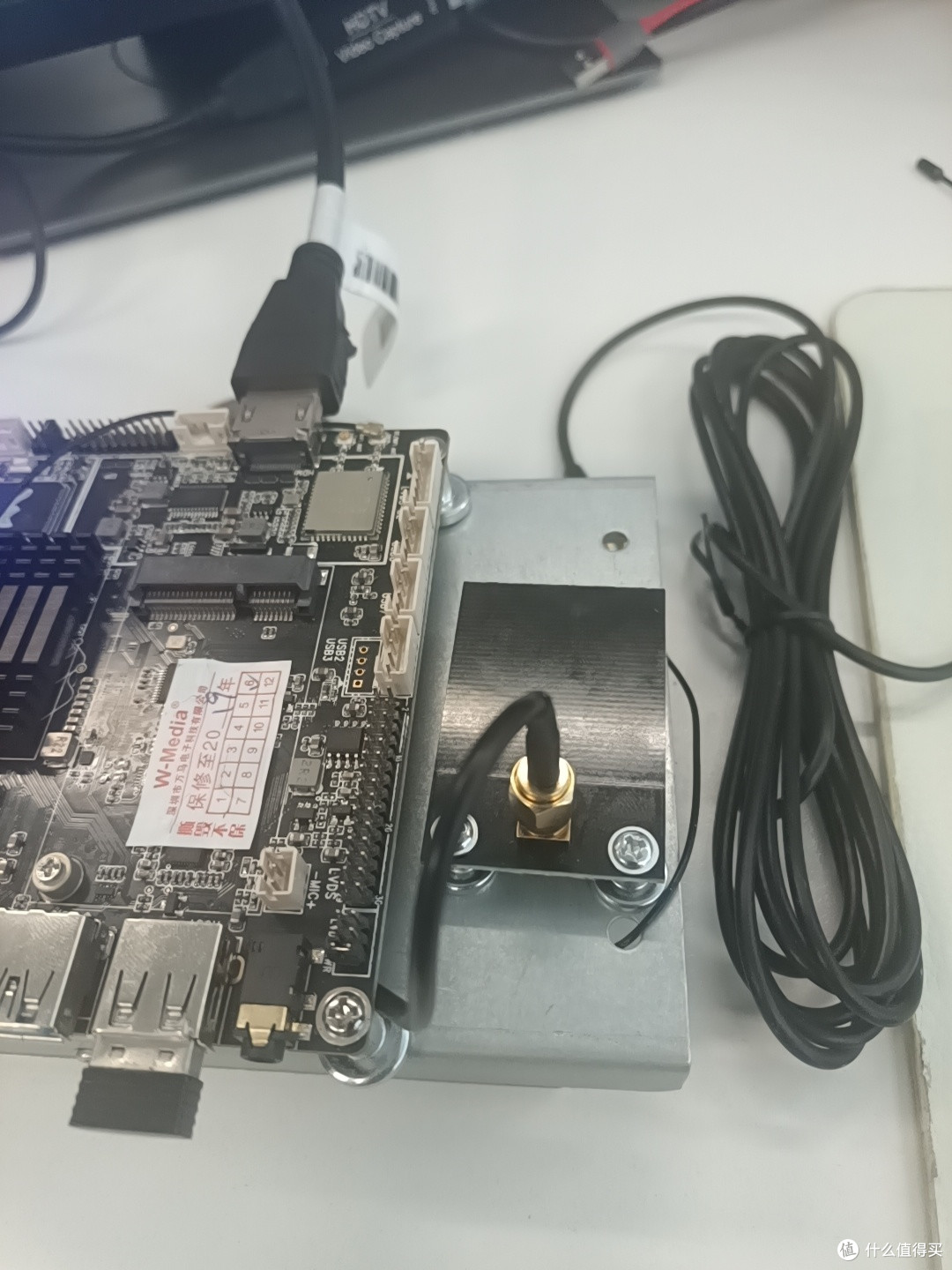

3、贴片天线天线，

连接社测试信息如下

连接速度达 117Mb/s，信号强度 62%。

4、标准6dB天线

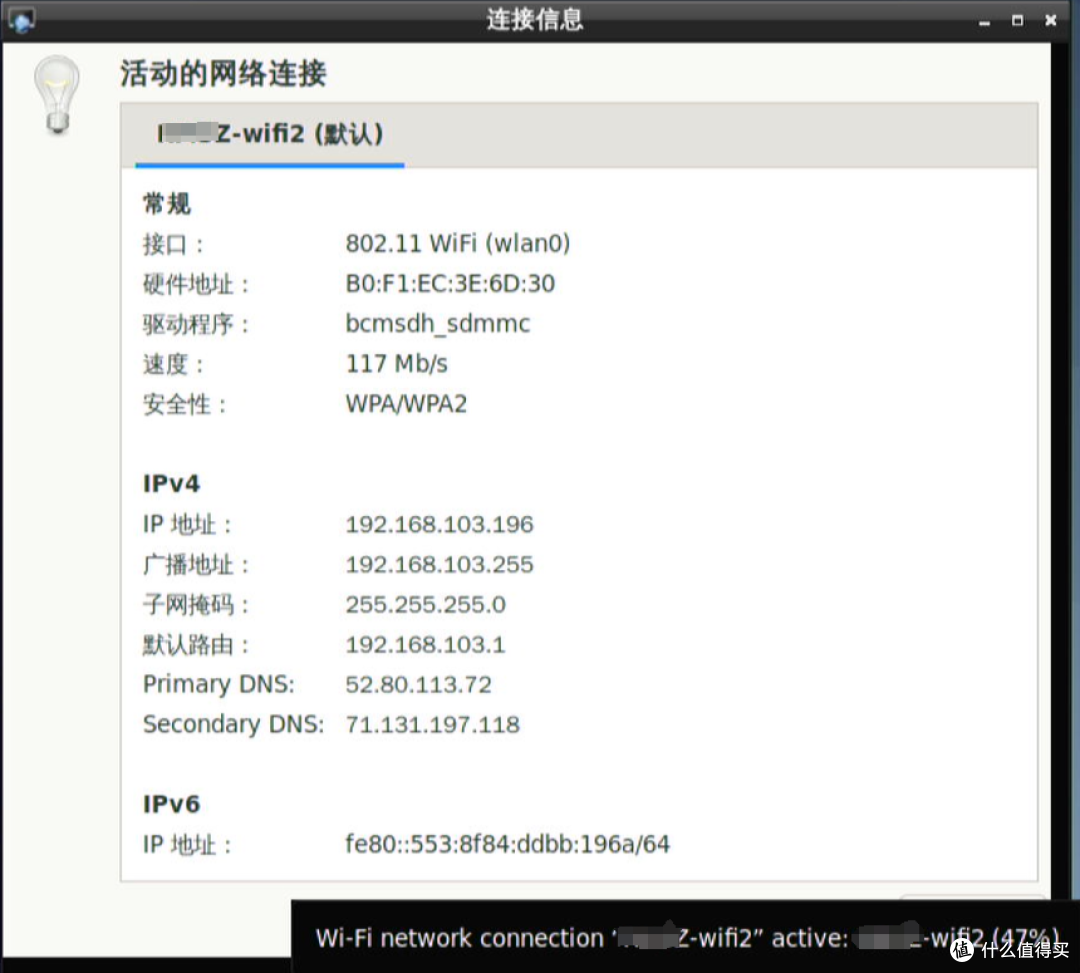

连接速度维持 117Mb/s，信号强度在 47 - 49% 区间。

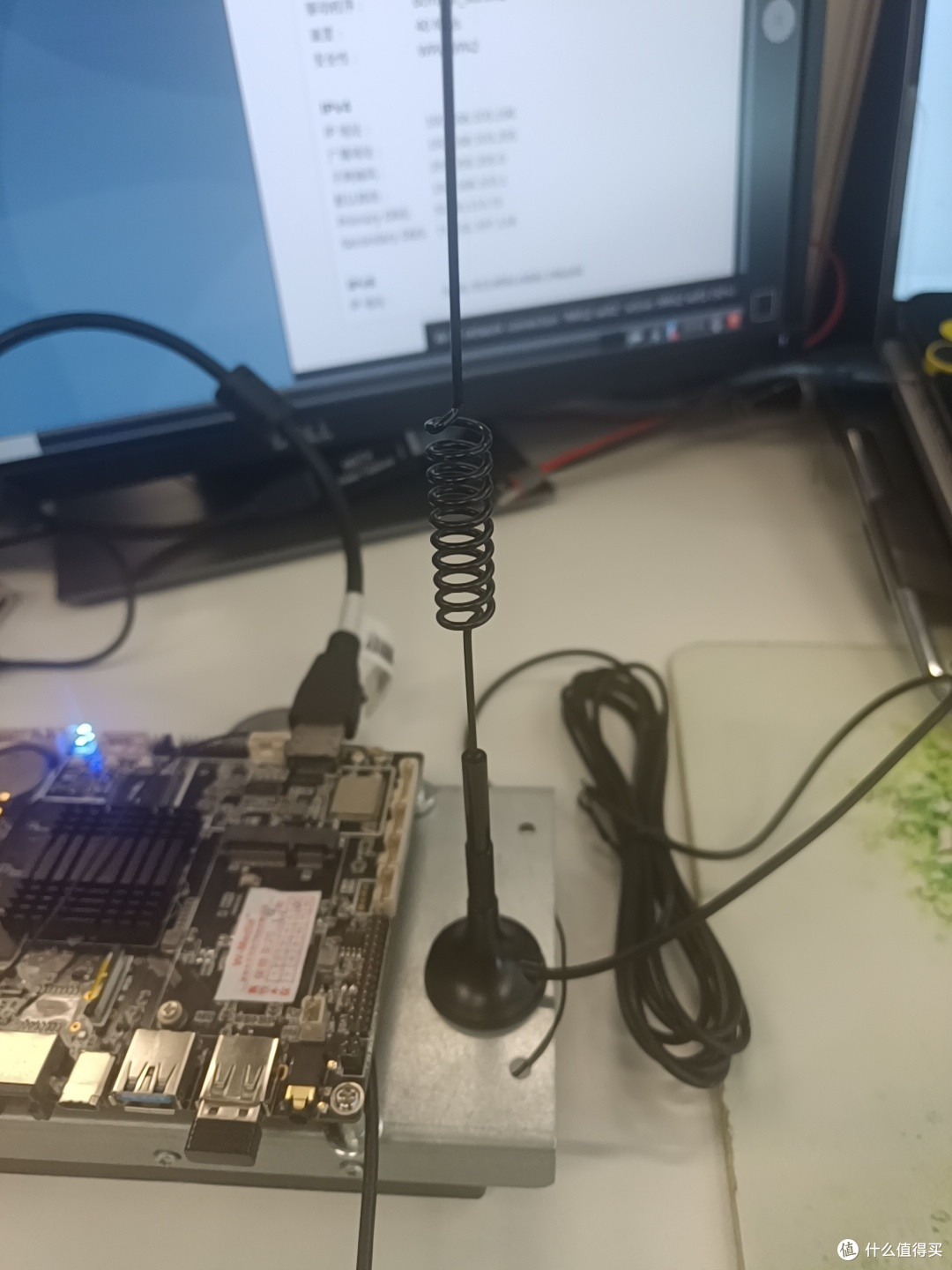

5、增强型天线信息如下

连接速度大幅降低至 40Mb/s，信号强度处于 49 - 51% 范围。

二、结果分析

测试结果显示，贴片天线表现出意想不到的良好性能，其信号强度甚至超过了标称6dB的天线。而标称6dB的增强型天线，其连接速度反而降低至40Mb/s，信号强度与标准6dB天线相近。

这种现象并非由于贴片天线的增益高于其他天线，而是由于其独特的结构设计。如下图所示，贴片天线的设计类似于馈线反截面天线，其凹面结构在一定范围内产生了信号放大效应，从而提升了信号强度。标准和增强型6dB天线则未体现出该放大效应。

如下图：

因此，天线增益并非决定信号强度的唯一因素。天线的物理结构、安装位置以及与周围环境的相互作用都会影响最终的信号接收效果。 本次测试结果表明，悬浮形贴片天线在特定环境下具有优异的性能，但其性能并非普遍适用于所有场景。 需要结合实际应用环境，综合考虑天线增益、结构设计以及安装方式等因素，才能选择最优的天线方案。

注：本次测试仅供本次参考，因为天线生产工艺不同、安装环境不同，信号会被环境影响，所以需要根据各位使用的场合来参考
