美国电源芯片大厂方案加持，康舒180W PC电源拆解

前言

康舒PCE027是联想商用台式机广泛配套的一款180W短身ATX电源，机身尺寸为 150×100×86mm，多用于启天、扬天系列小体积商用塔式机箱。

电源输入规格为窄电压200‑240V交流输入，取得80 PLUS 230V EU白牌能效认证，输出为单路+12V为主的架构，配备联想定制10Pin主板供电接口，替换兼容性存在一定限制。

电源内部采用PI全套初级集成芯片方案，PFS7326H做有源PFC升压、SC1189E担任反激主变换，次级依靠安森美NCS1002A实现CV/CC恒压恒流反馈，整套方案BOM精简，是OEM小功率商用电源很典型的设计思路。

本文就对这款电源进行完整拆解，梳理其结构、元器件选型、电路架构，带大家了解联想商用台式机电源的做工规格。

康舒180W PC电源外观

康舒180W电源采用全金属外壳，两部分外壳拼接后由螺丝进行固定。

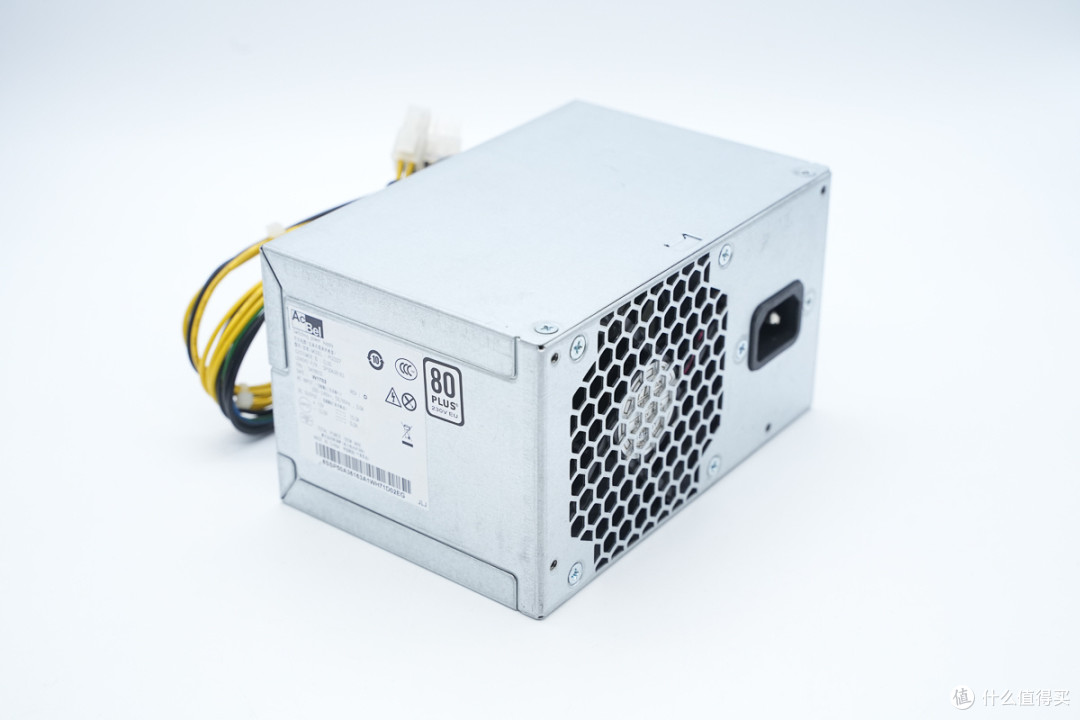

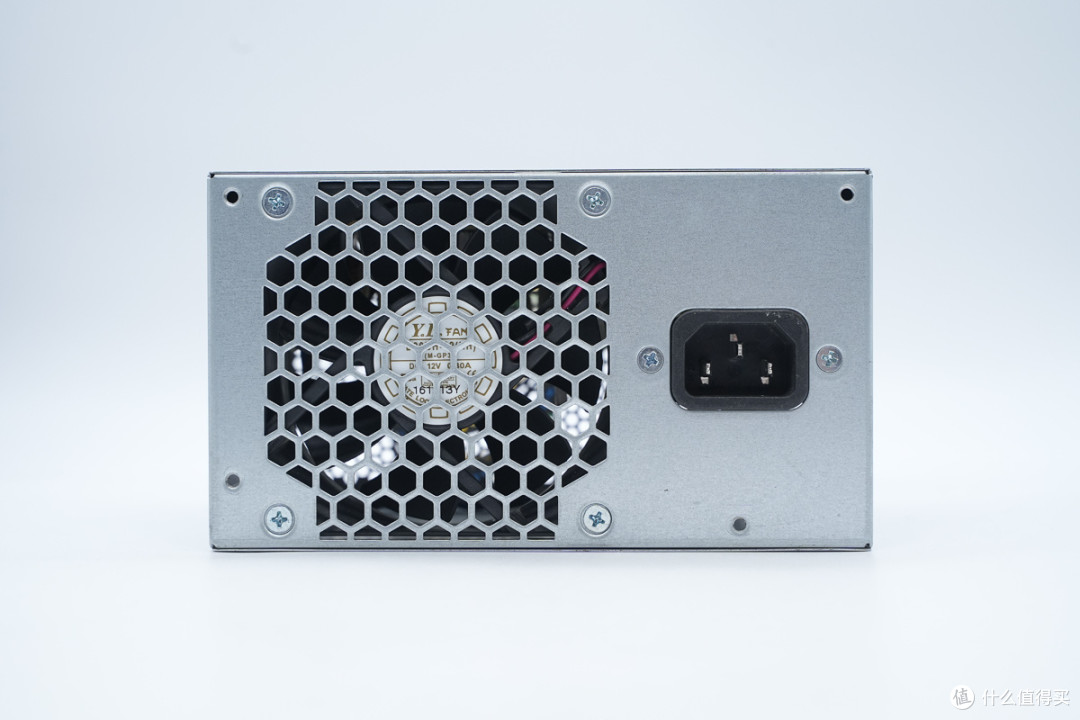

电源输入端配置品字供电接口以及散热风扇，对应风扇区域设有散热孔。

机身一侧贴有电源铭牌。

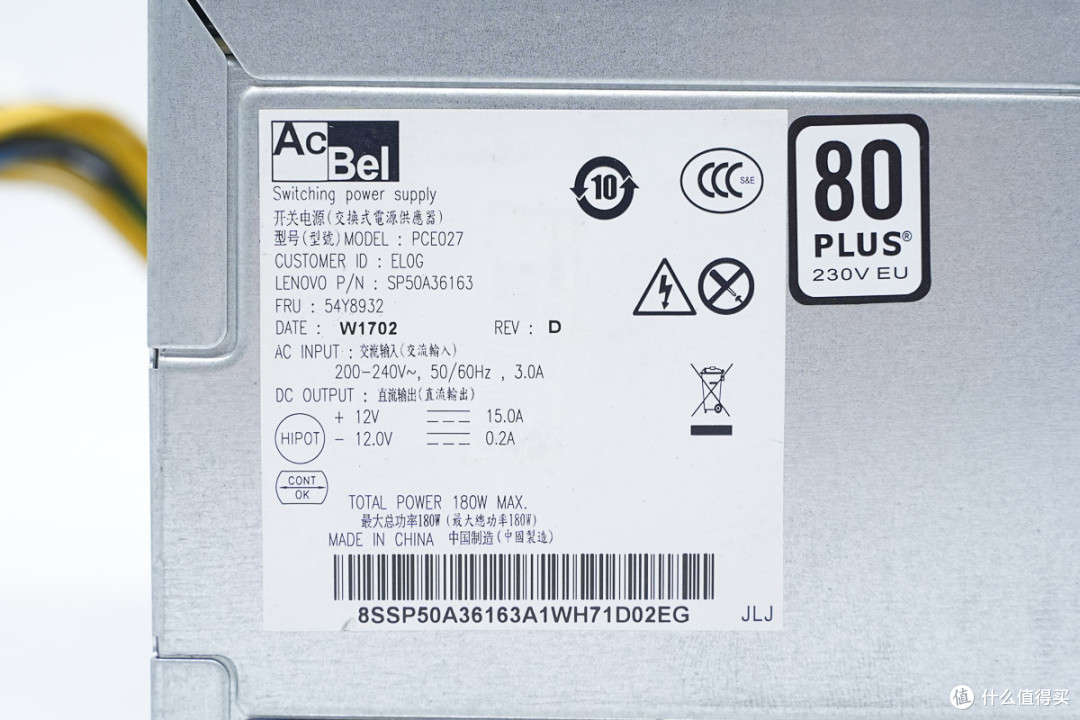

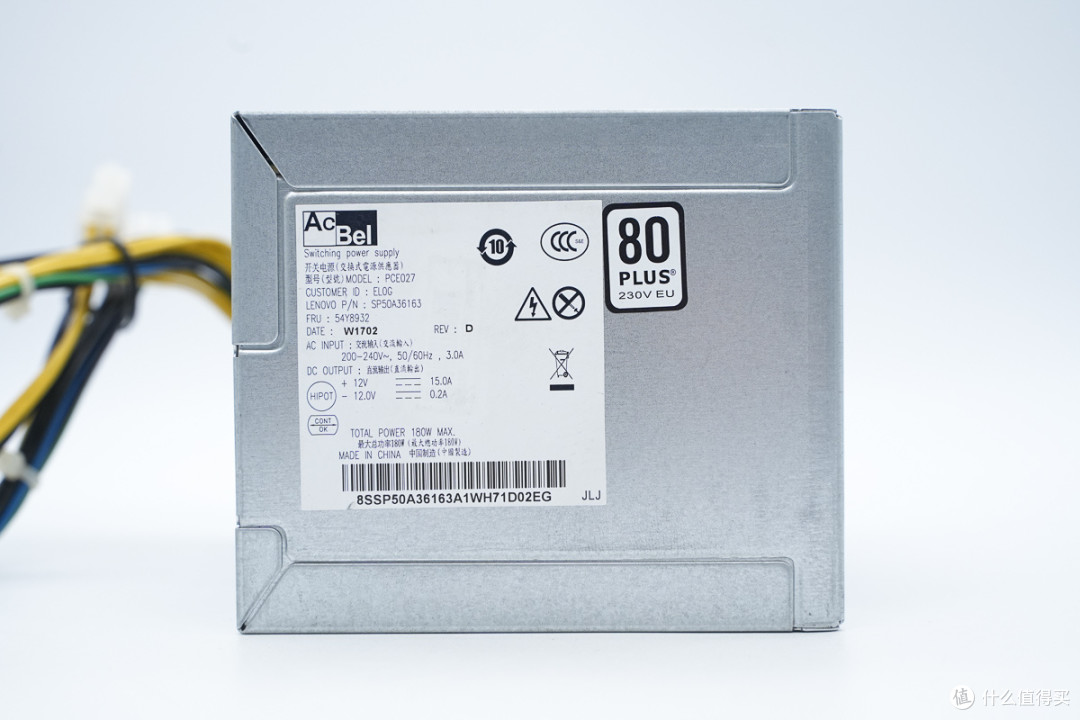

产品铭牌特写

型号：PCE027

交流输入：

200-240V~，50/60Hz，3.0A

直流输出：

+12V ⎓ 15.0A

-12.0V ⎓ 0.2A

最大总功率180W

电源通过了CCC认证。

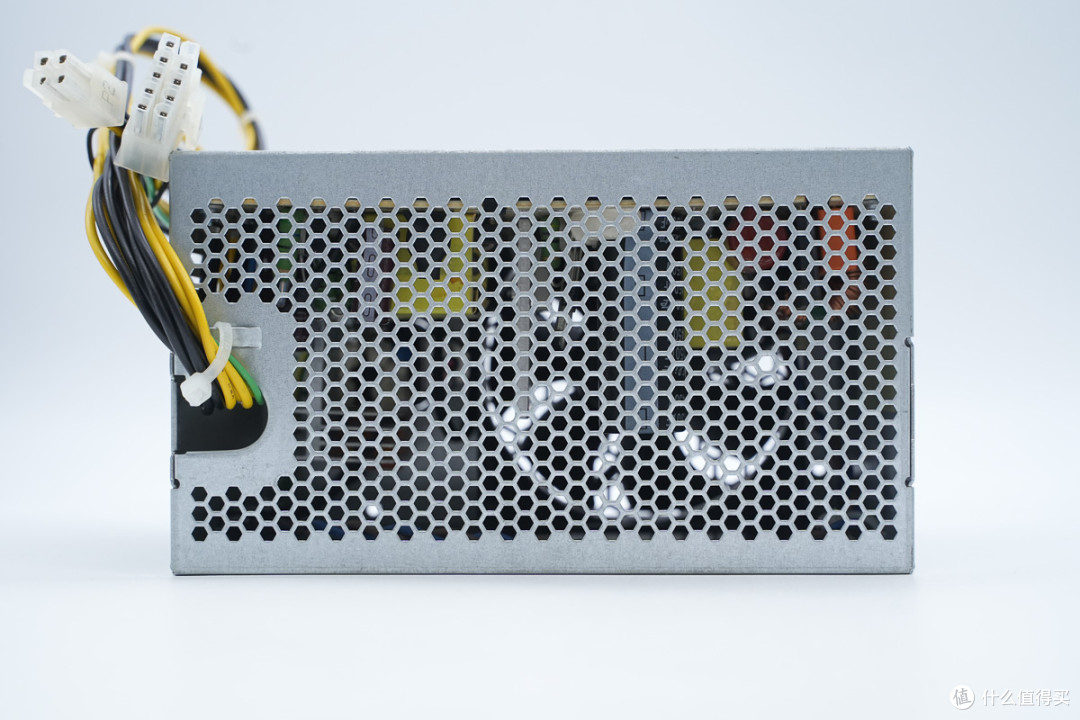

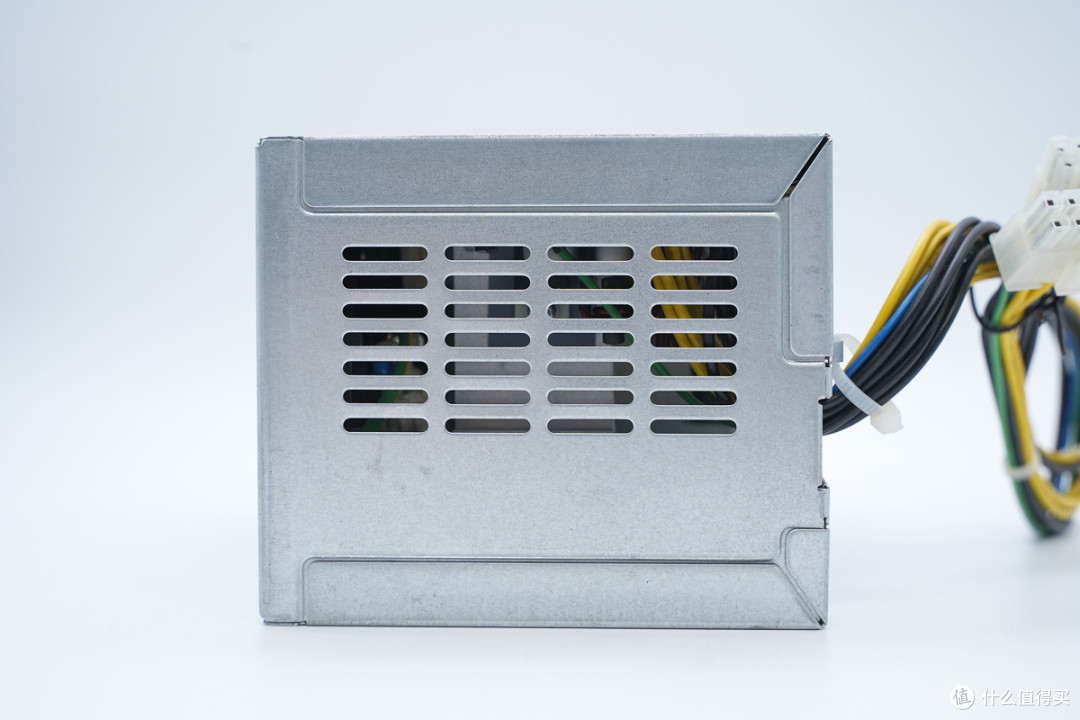

另一侧设计格栅散热孔。

输出端同样冲孔通风。

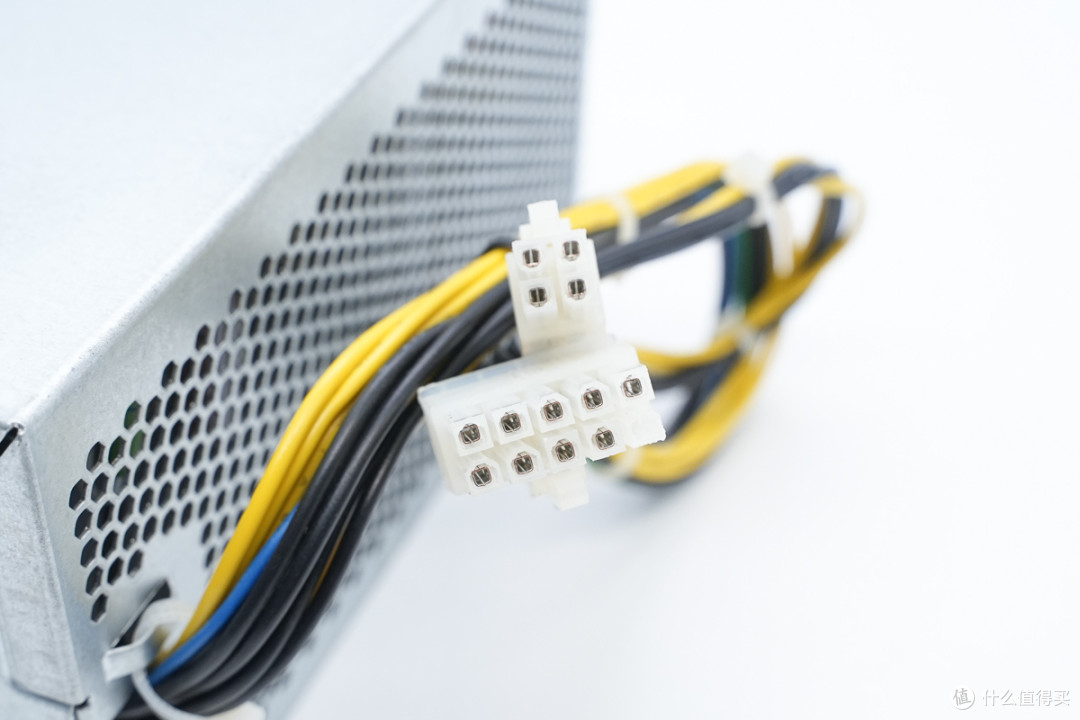

电源自带定制10Pin和CPU 4Pin供电线束。

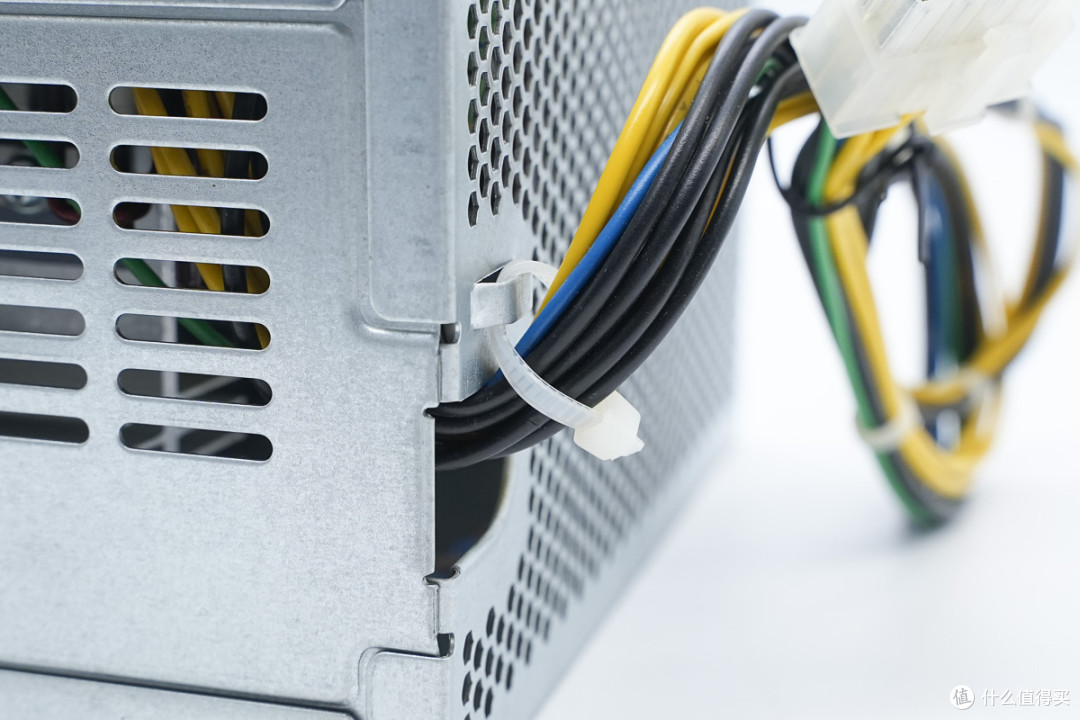

线束使用扎带捆扎固定。

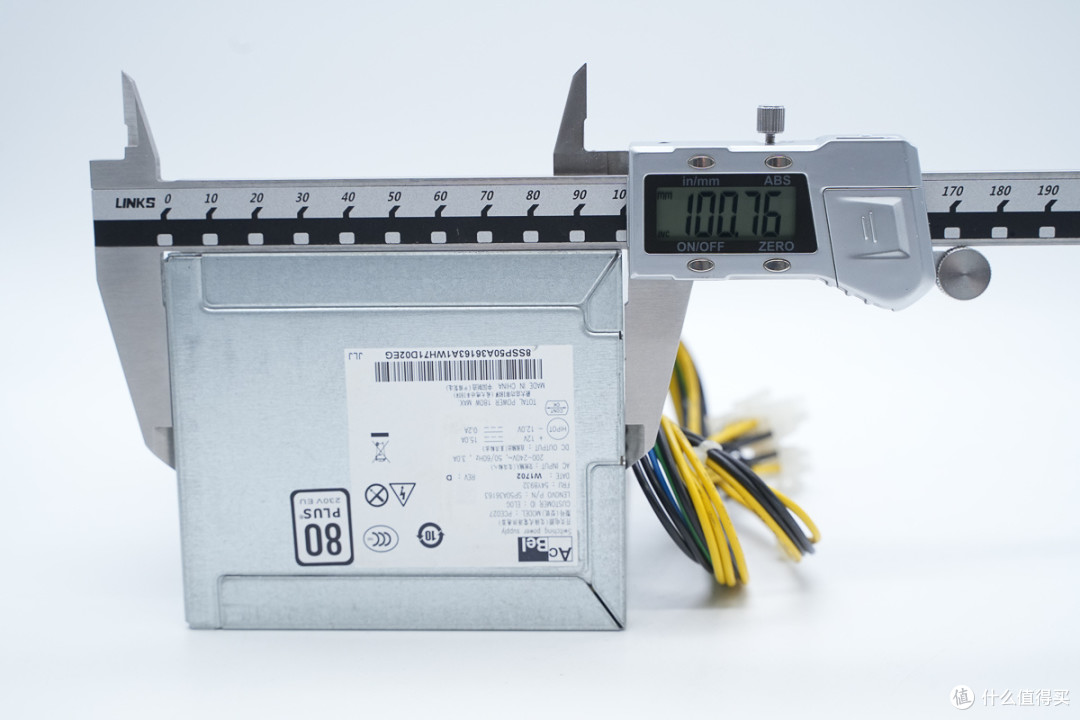

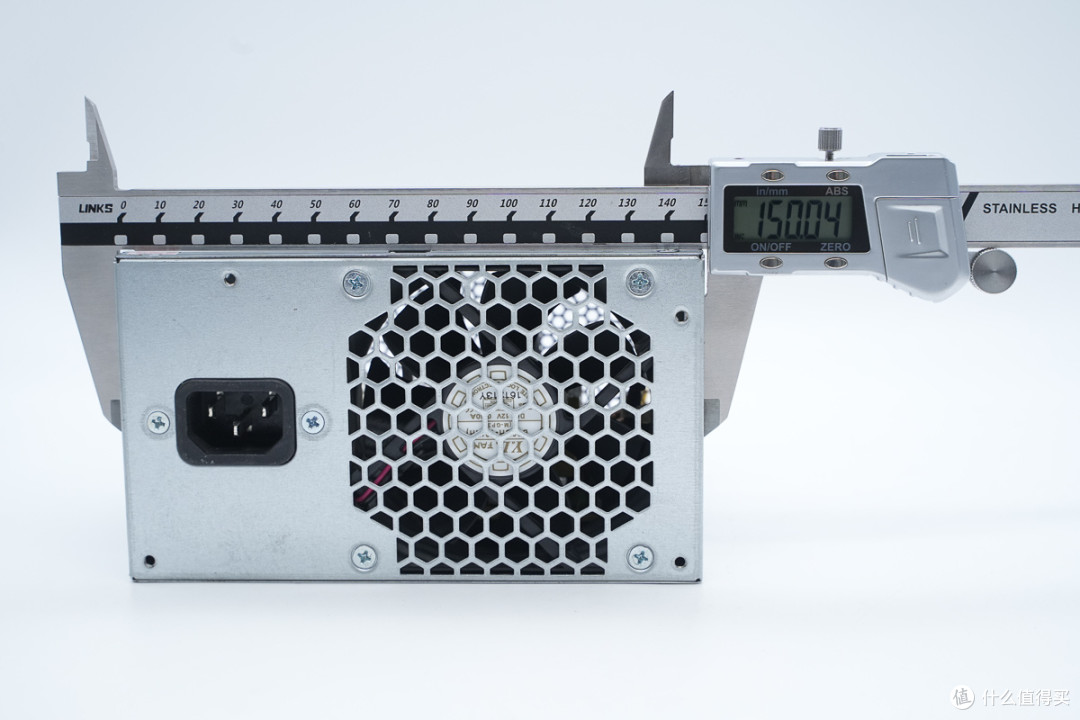

实测电源机身长度为150.04mm。

宽度为100.76mm。

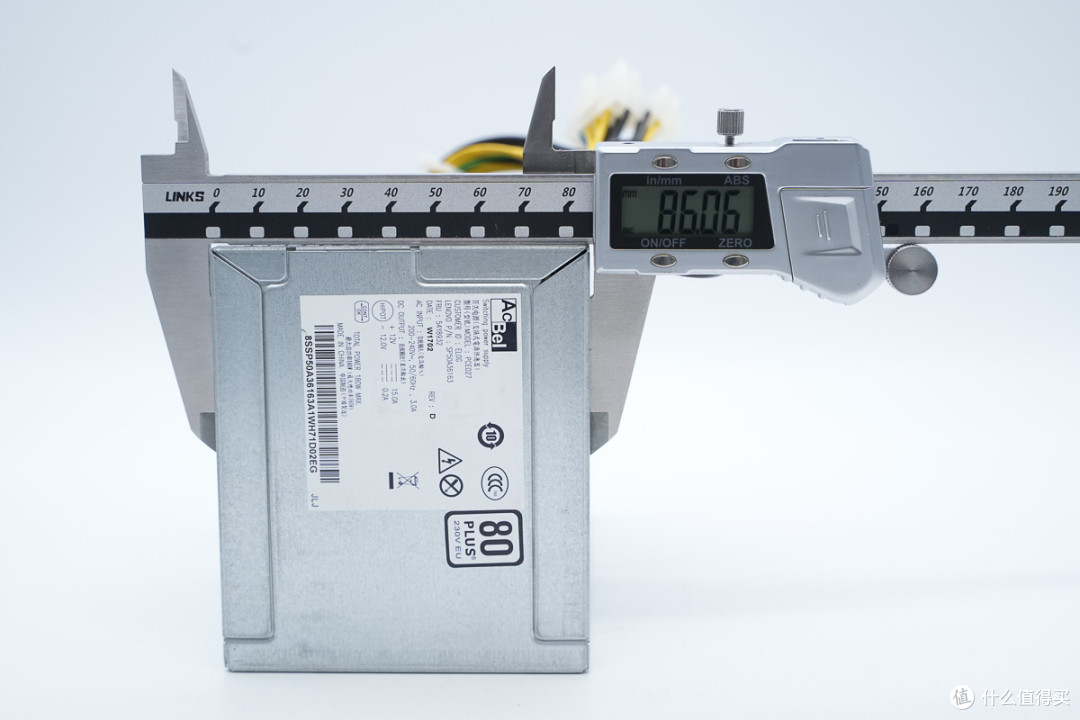

高度为86.06mm。

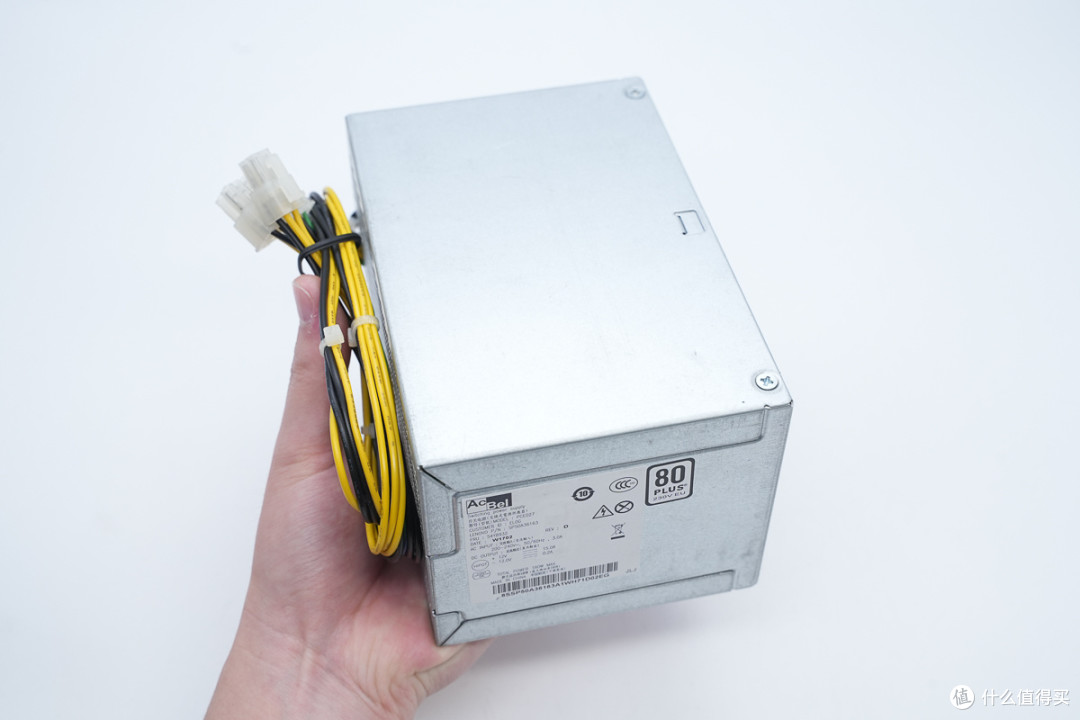

产品拿在手上的大小直观感受。

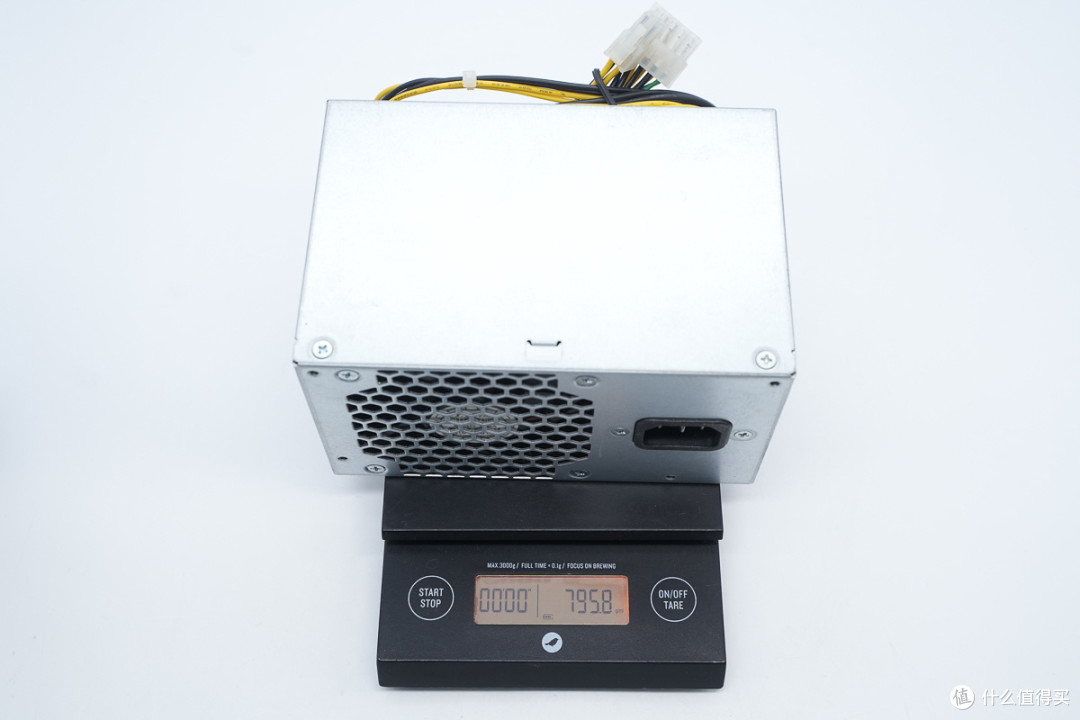

另外测得电源重量约为796g。

康舒180W PC电源拆解

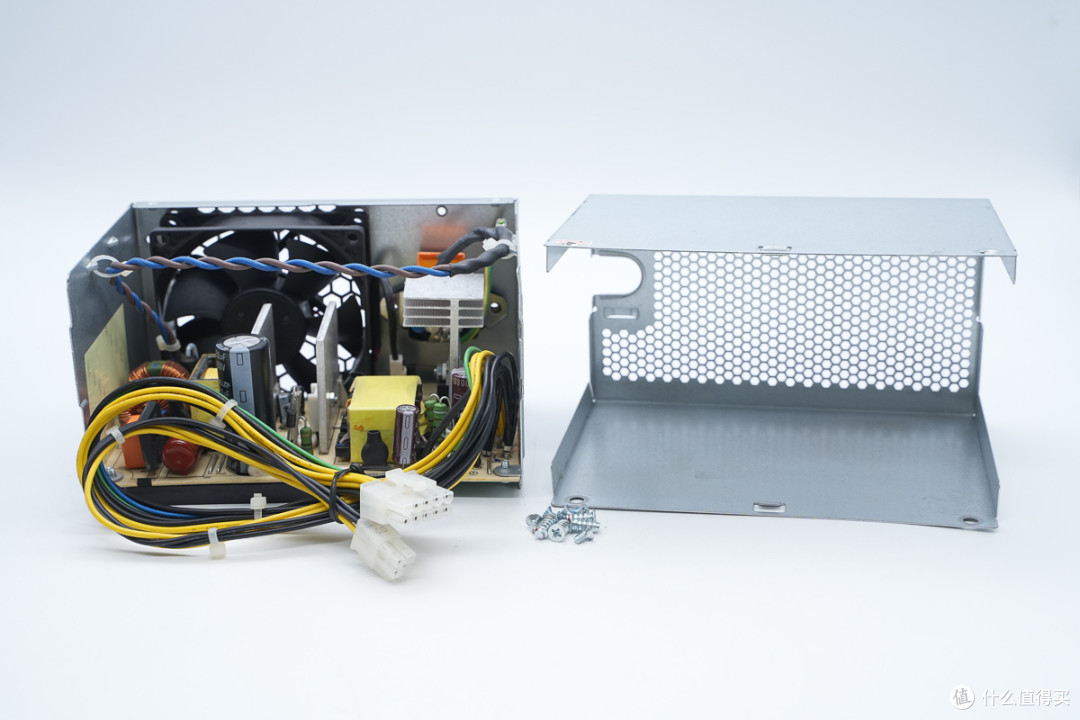

拆掉螺丝将电源外壳打开。

电源模块使用螺丝固定，壳体内侧贴有绝缘胶带，火、零线螺旋缠绕。

火、零线与接口母座焊接处打胶处理，地线连接到电源金属外壳上。

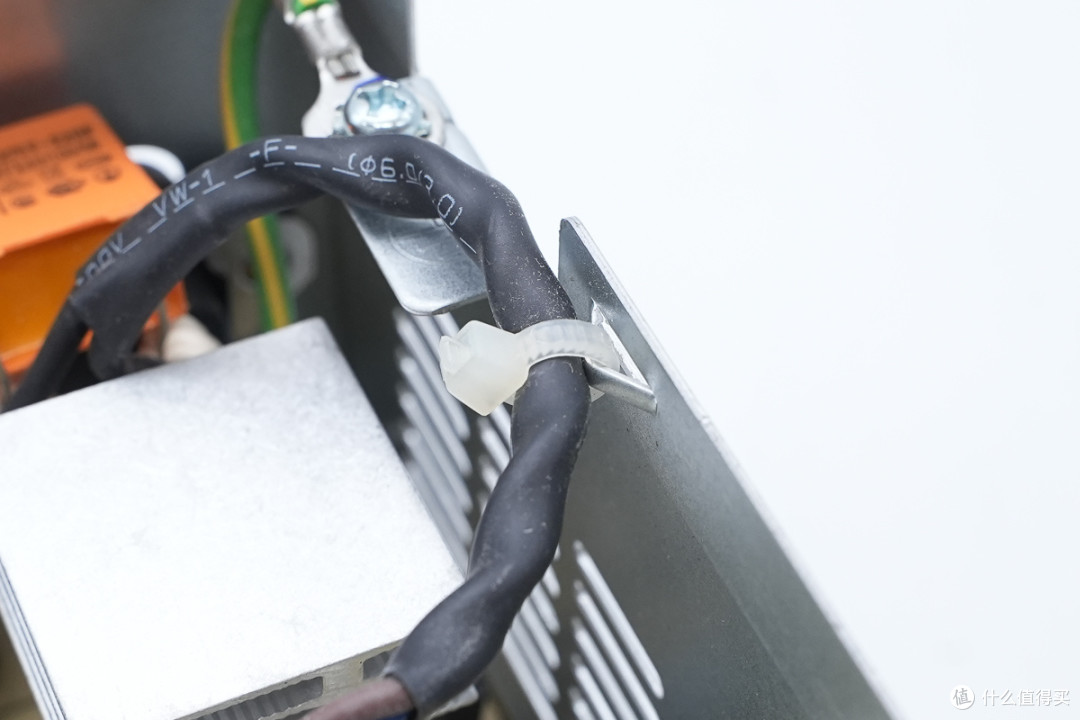

火、零线使用扎带固定到外壳上，外套绝缘管绝缘。

火、零线冷压端子焊接。

输出线束冷压端子焊接。

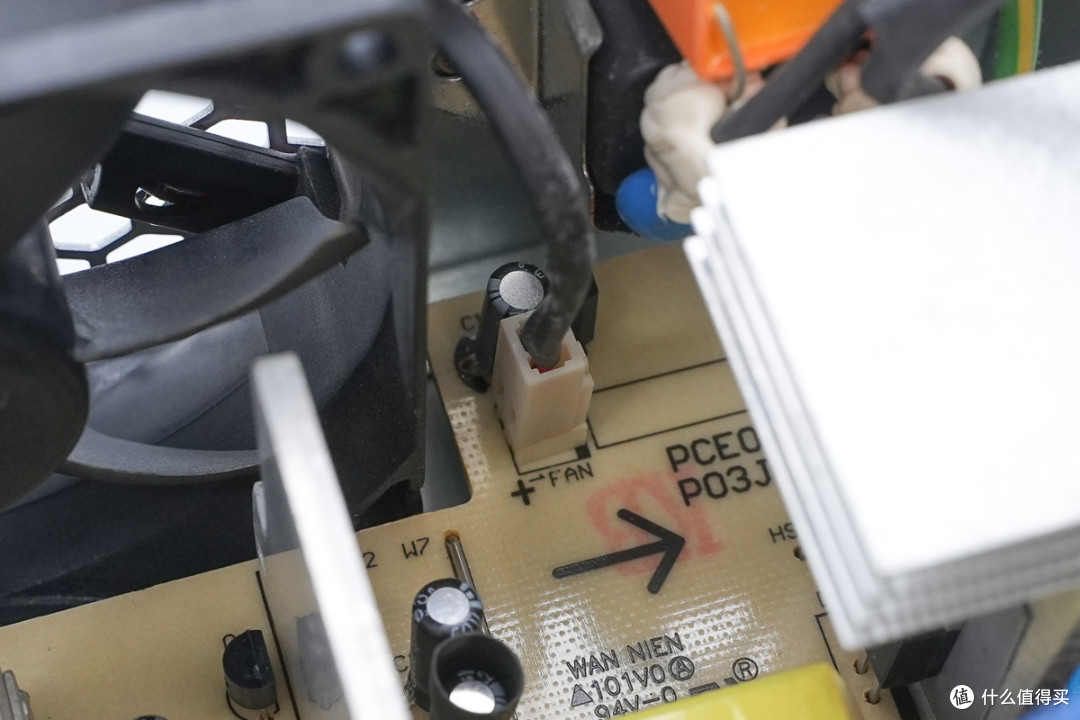

风扇供电线端子插拔式设计。

PCBA模块底部边缘套有一层塑料框架密封绝缘。

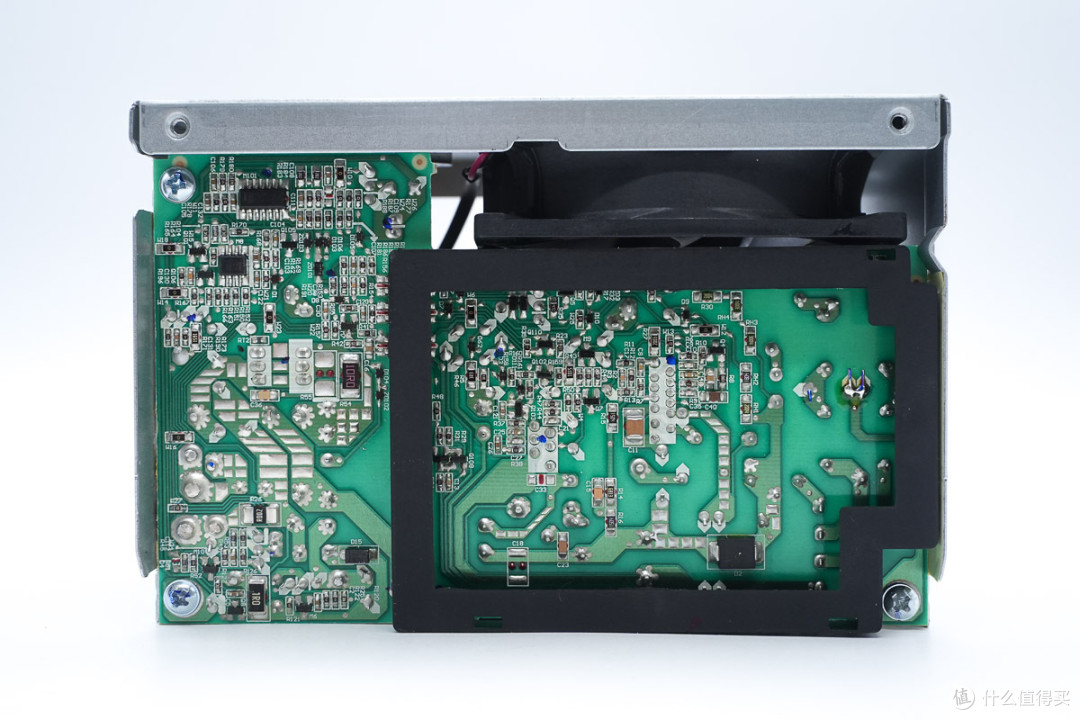

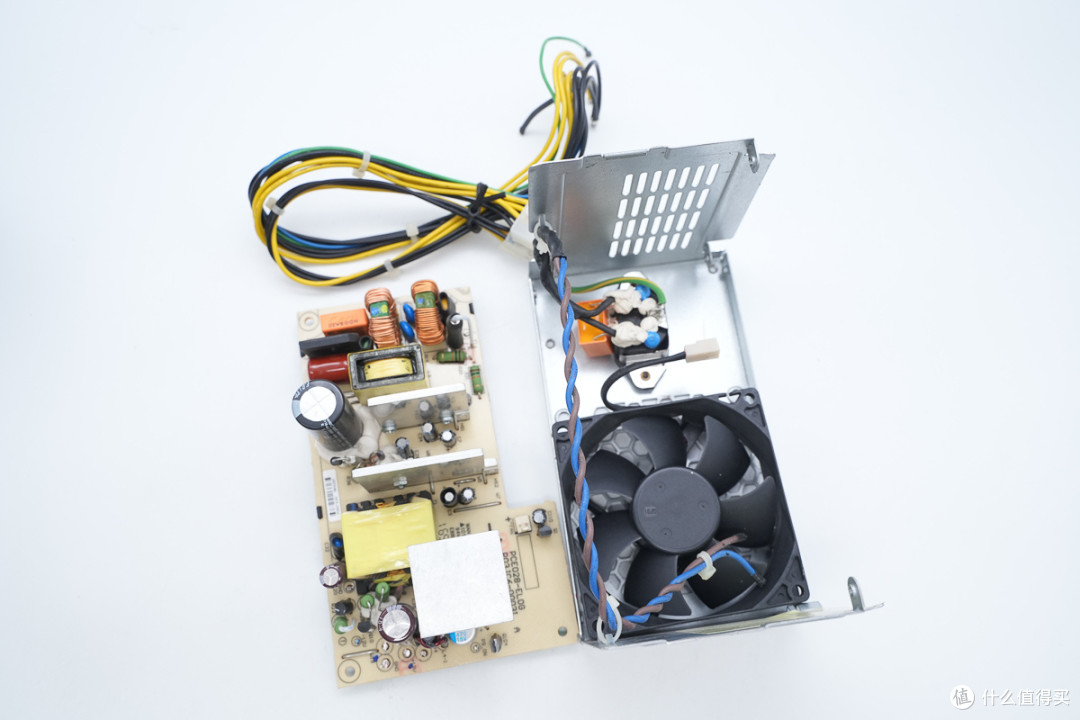

继续拆掉螺丝将PCBA模块分离取出。

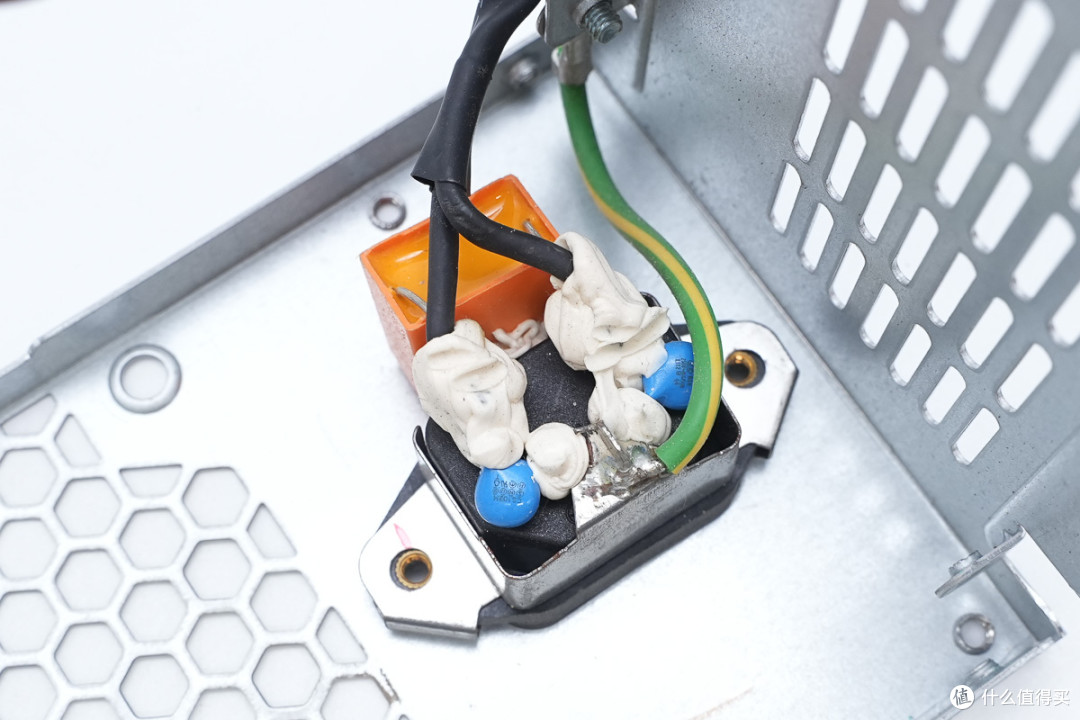

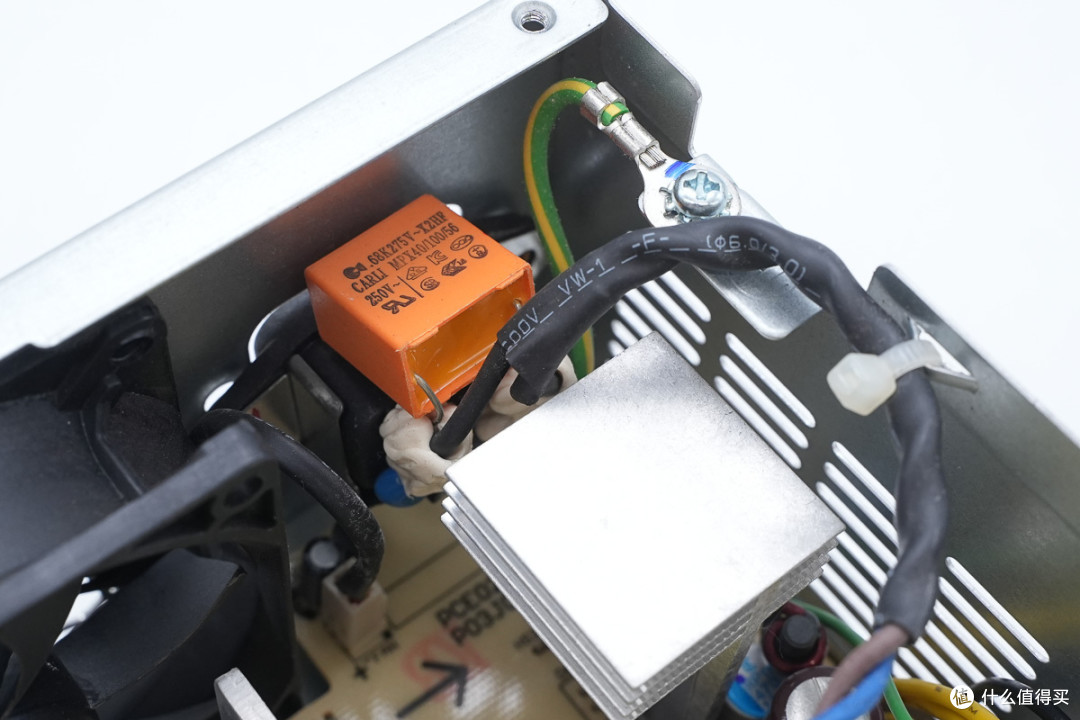

接口母座上焊接有安规X2电容和Y电容，分别用于滤除差模和共模干扰。

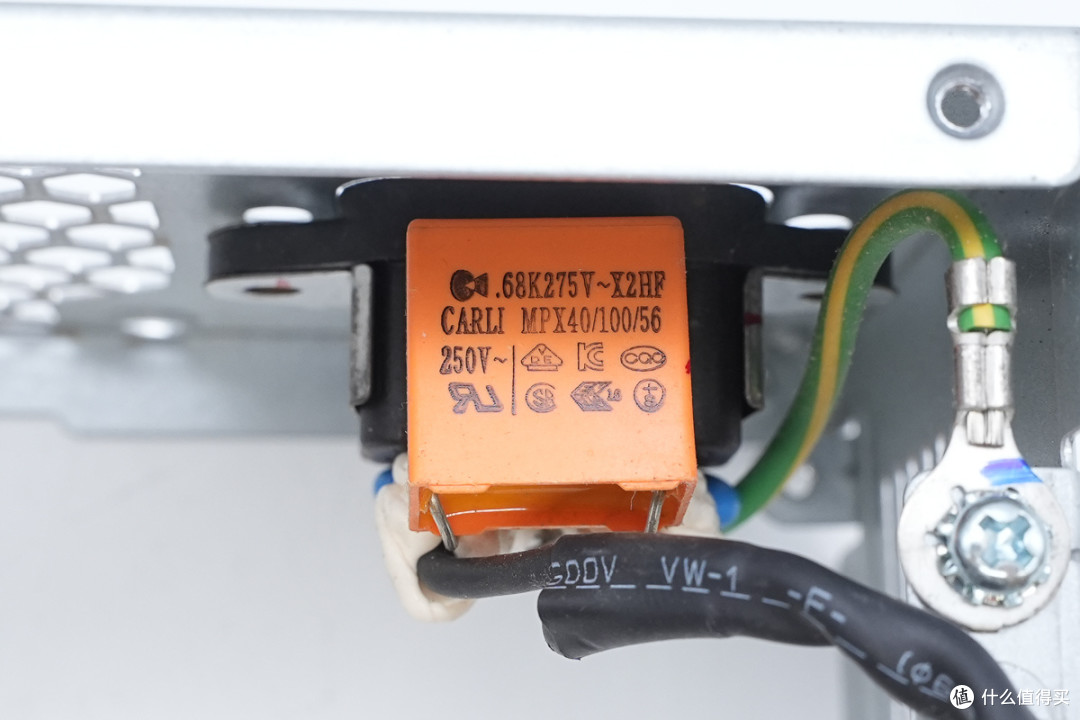

安规X2电容来自凯励，容量0.68μF。

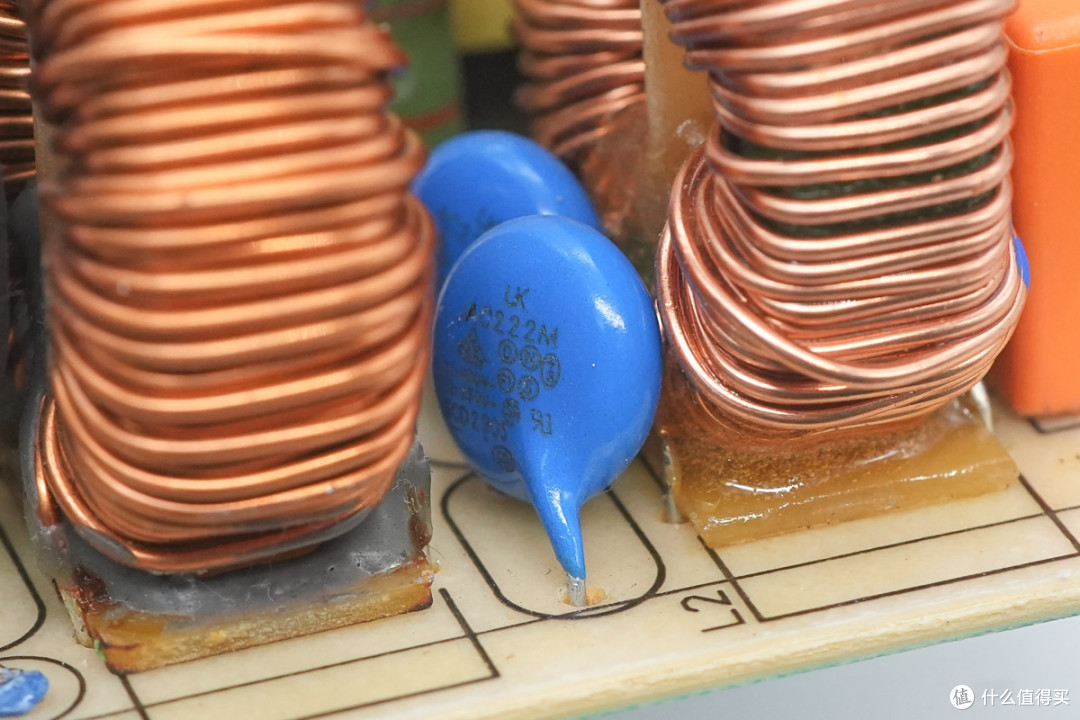

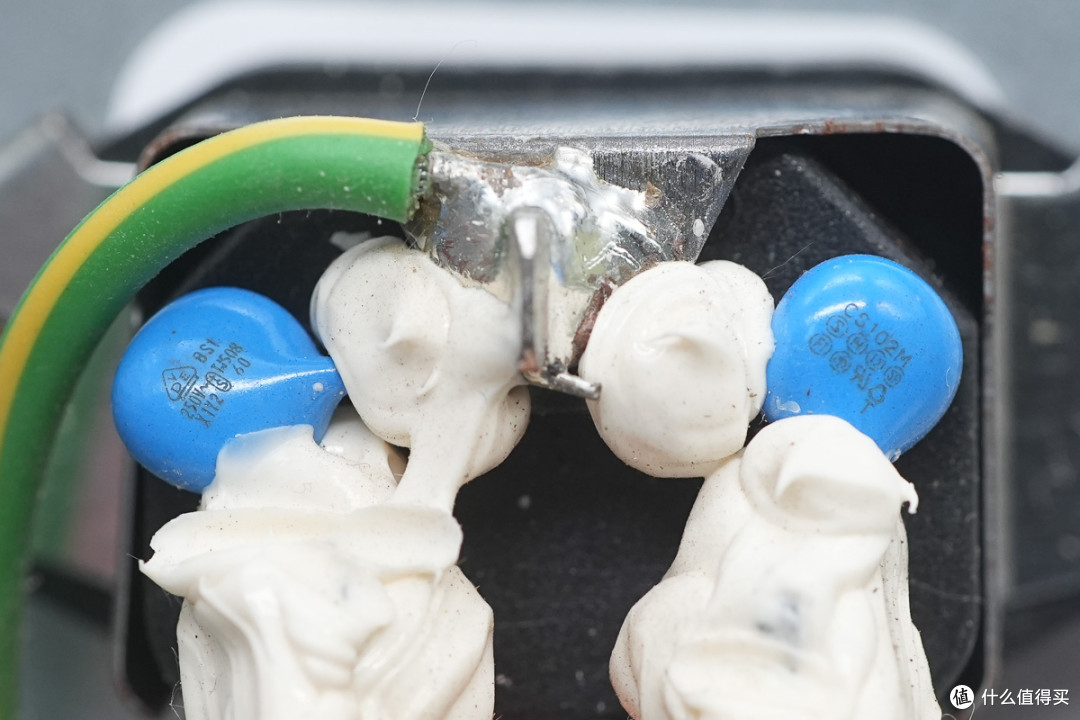

两颗蓝色Y电容来自TDK，料号CS102M。

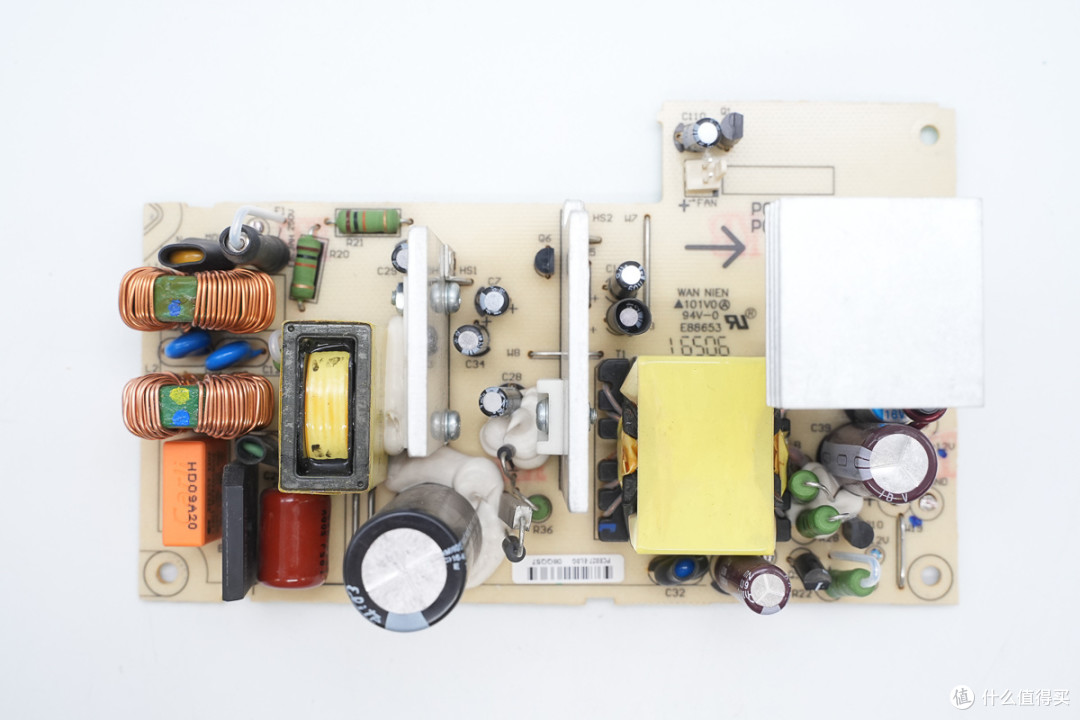

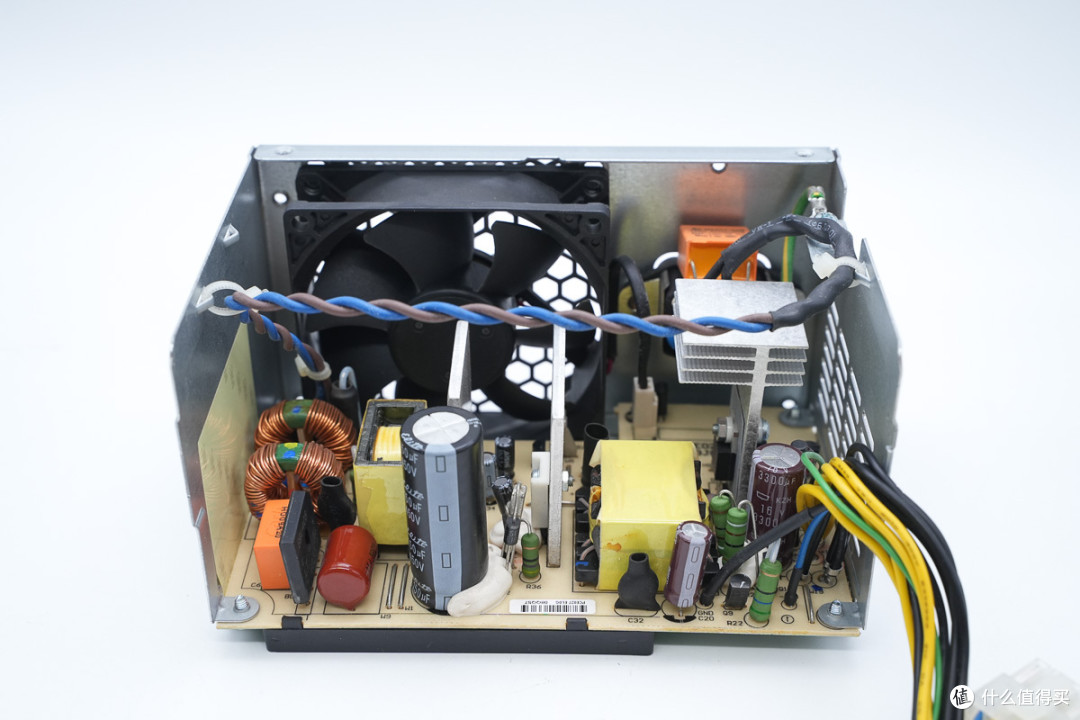

PCBA模块正面一览，电路板单面印刷，电容、电阻、PFC升压电感等器件打胶加固，PFC/开关电源主控芯片以及整流管均配备散热片。

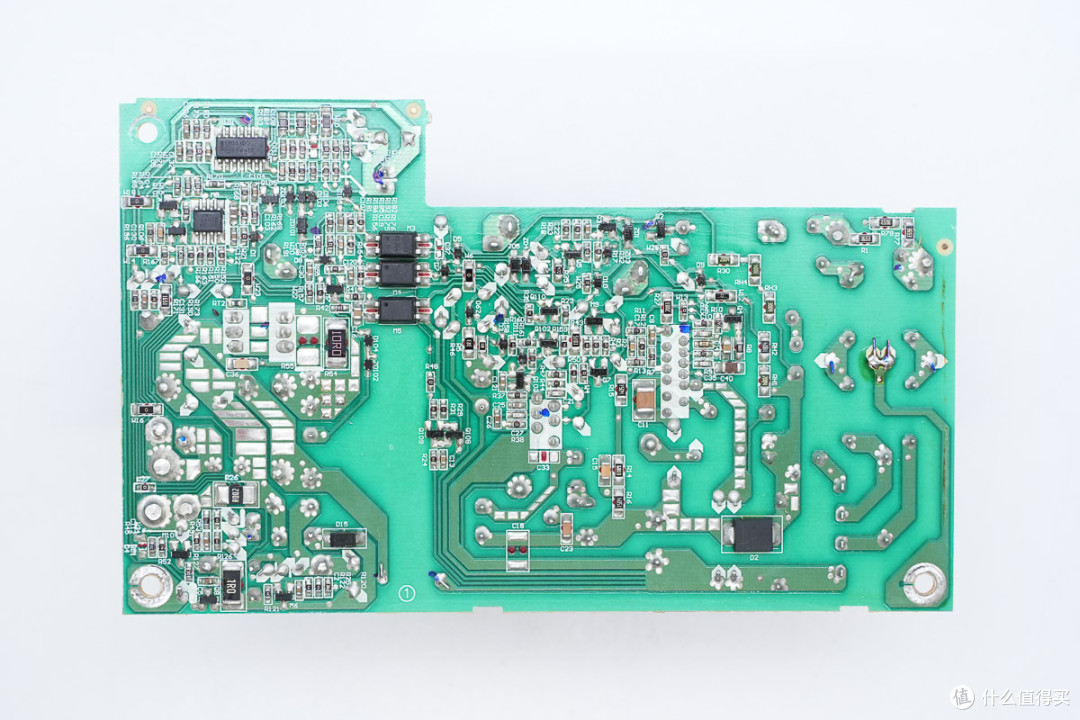

主板背面设有光耦、次级反馈控制器以及电压比较器。

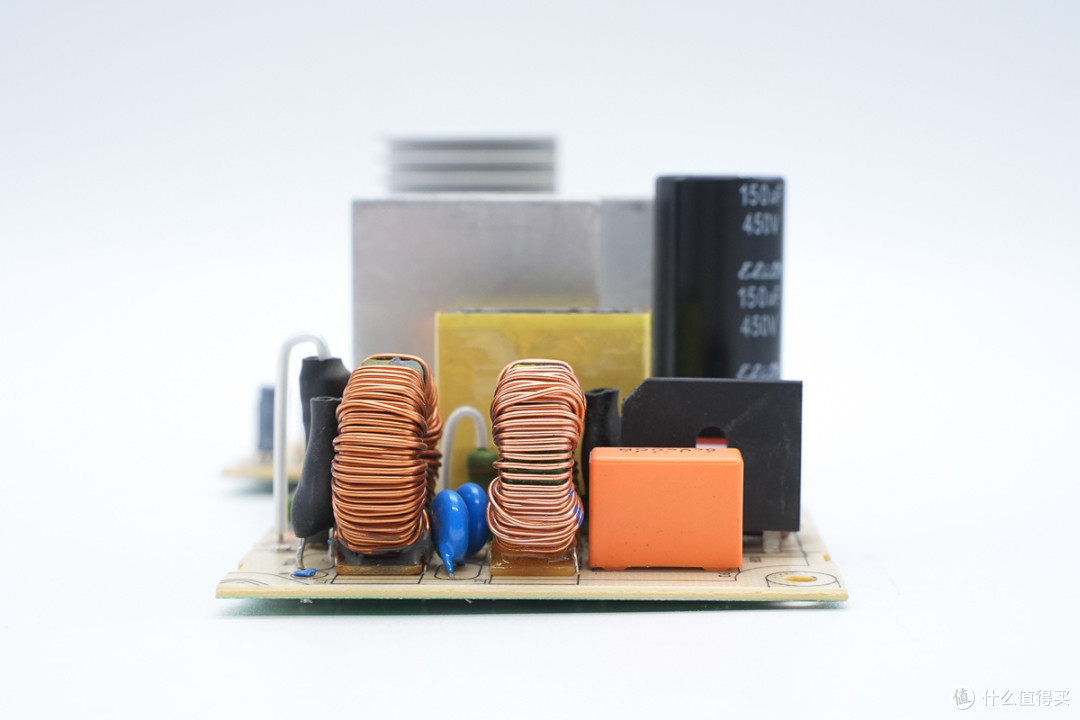

PCBA模块前端一览，从左到右依次设有保险丝、压敏电阻、共模电感、Y电容、安规X2电容、整流桥等器件。

保险丝外套热缩管绝缘保护。

压敏电阻同样外套热缩管，用于吸收过压浪涌。

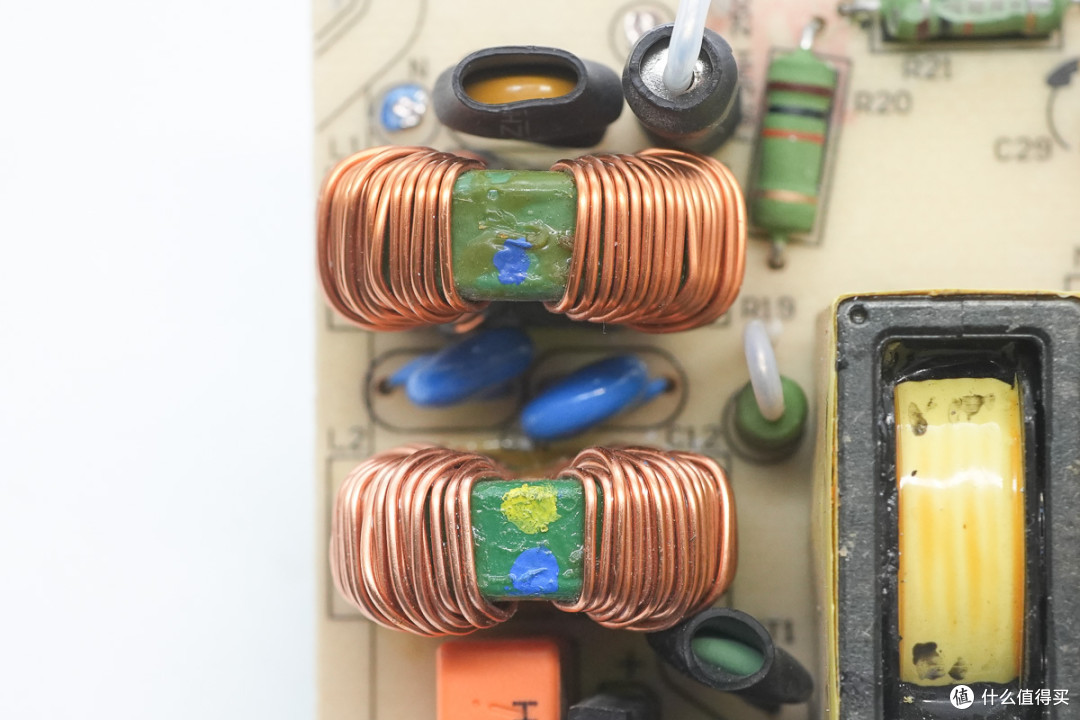

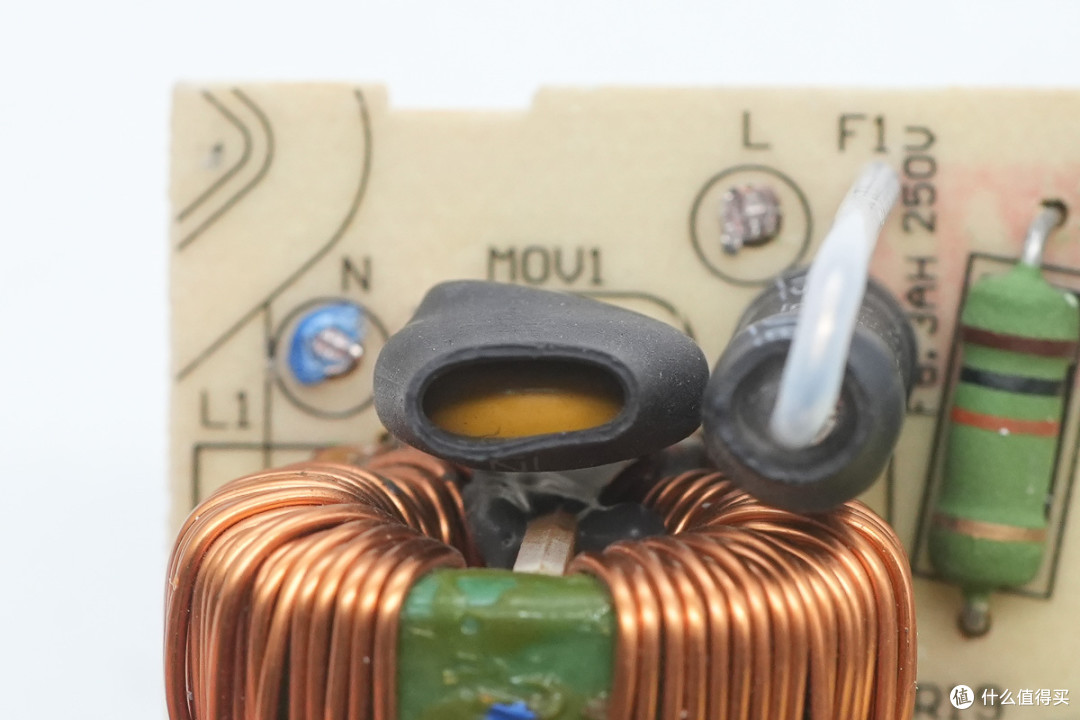

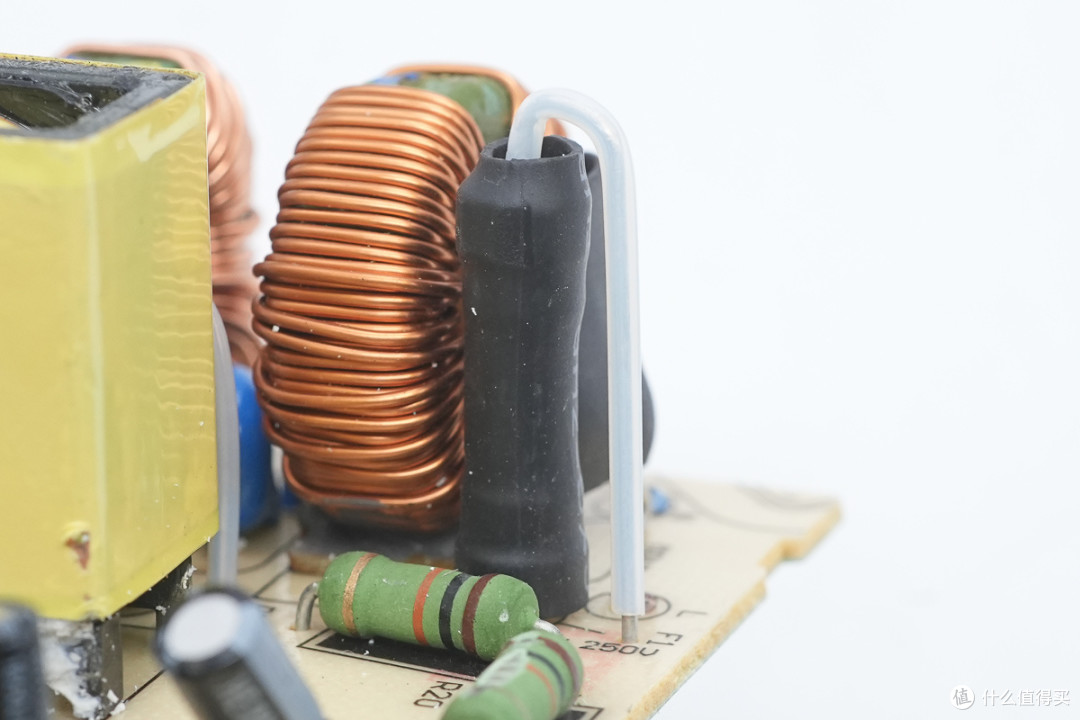

两颗共模电感漆包线绕制，用于滤除EMI干扰。

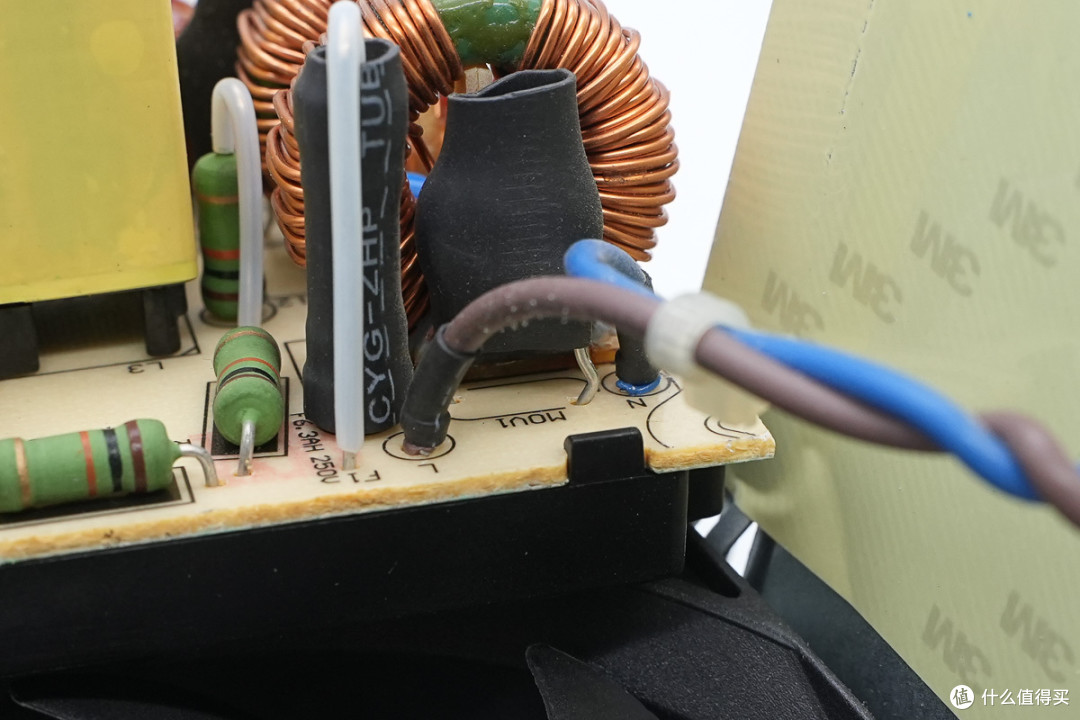

共模电感底部设有电木板，并打胶加固，此外之间设有两颗Y电容。

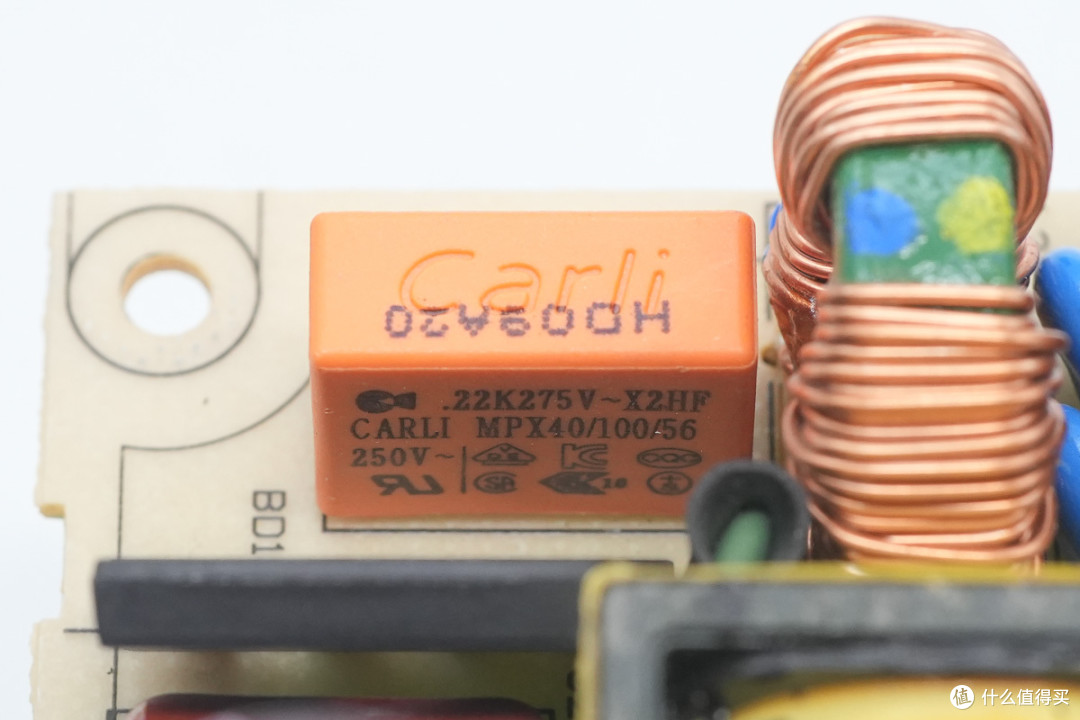

另一颗安规X2电容也是来自凯励，容量0.22μF。

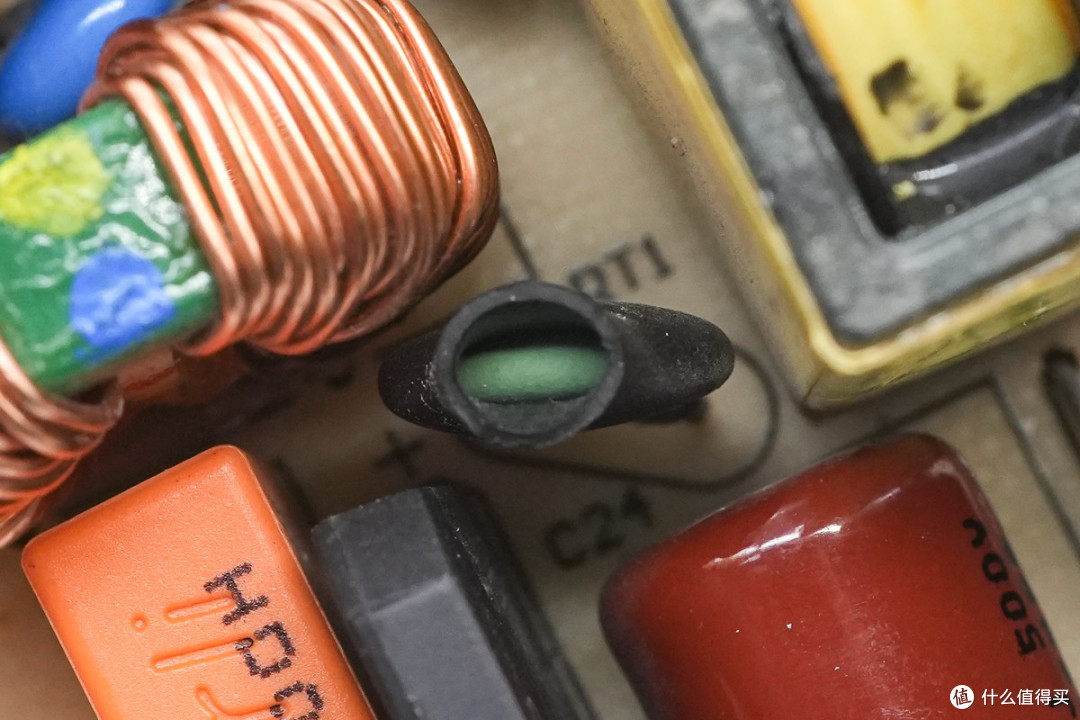

NTC热敏电阻外套热缩管绝缘保护。

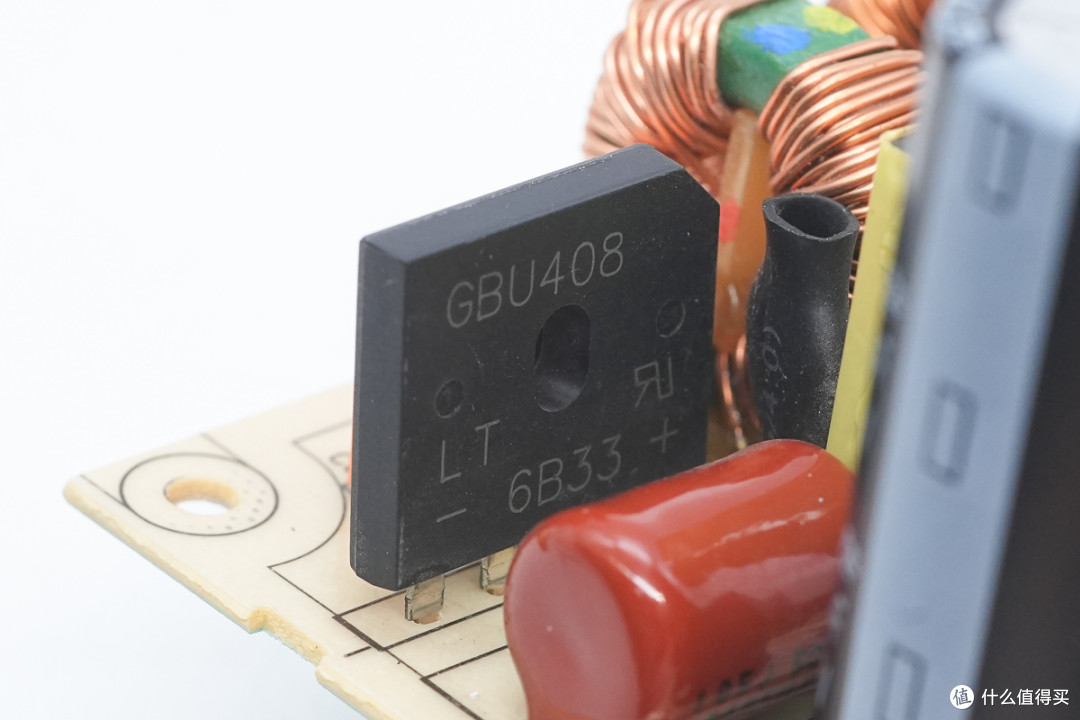

整流桥来自达尔，型号GBU408，规格为800V 4A，采用GBU封装。

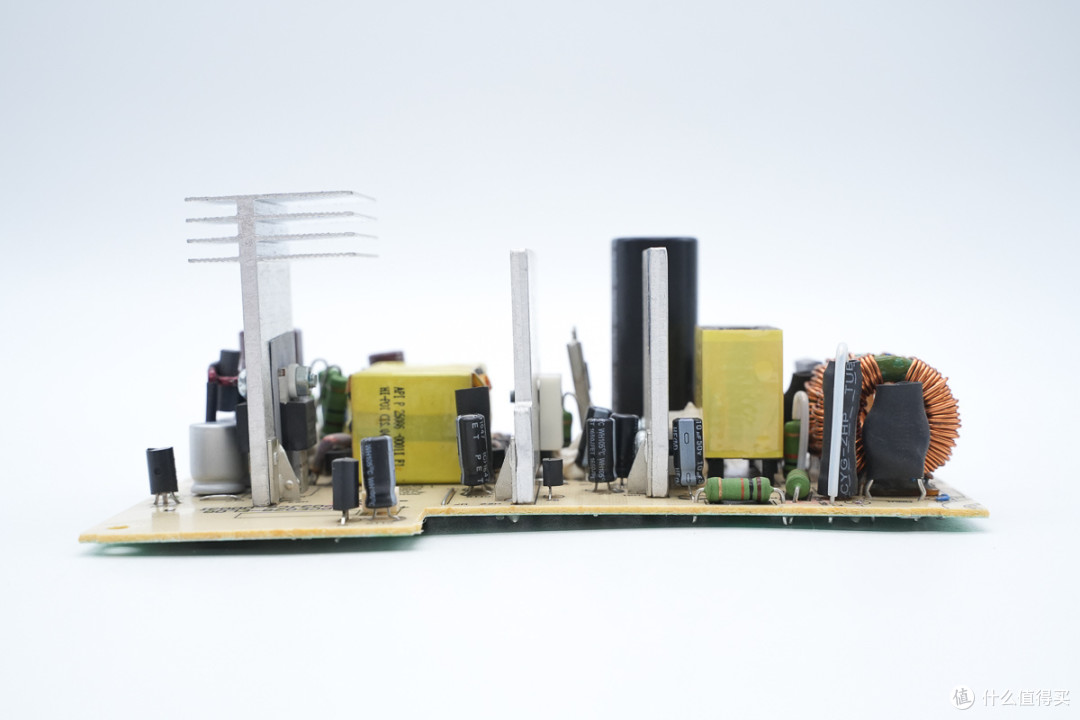

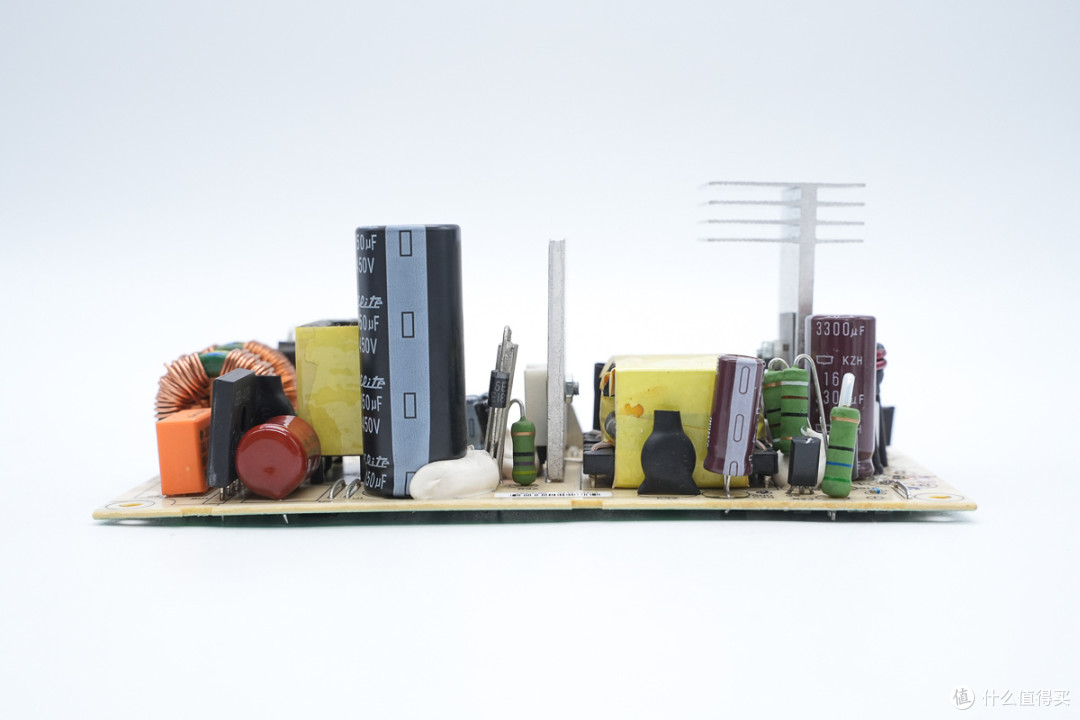

模块侧面设有薄膜滤波电容、高压滤波电容、色环电阻、变压器、Y电容等器件。

另一侧设有色环电阻、PFC升压电感以及多颗滤波电容。

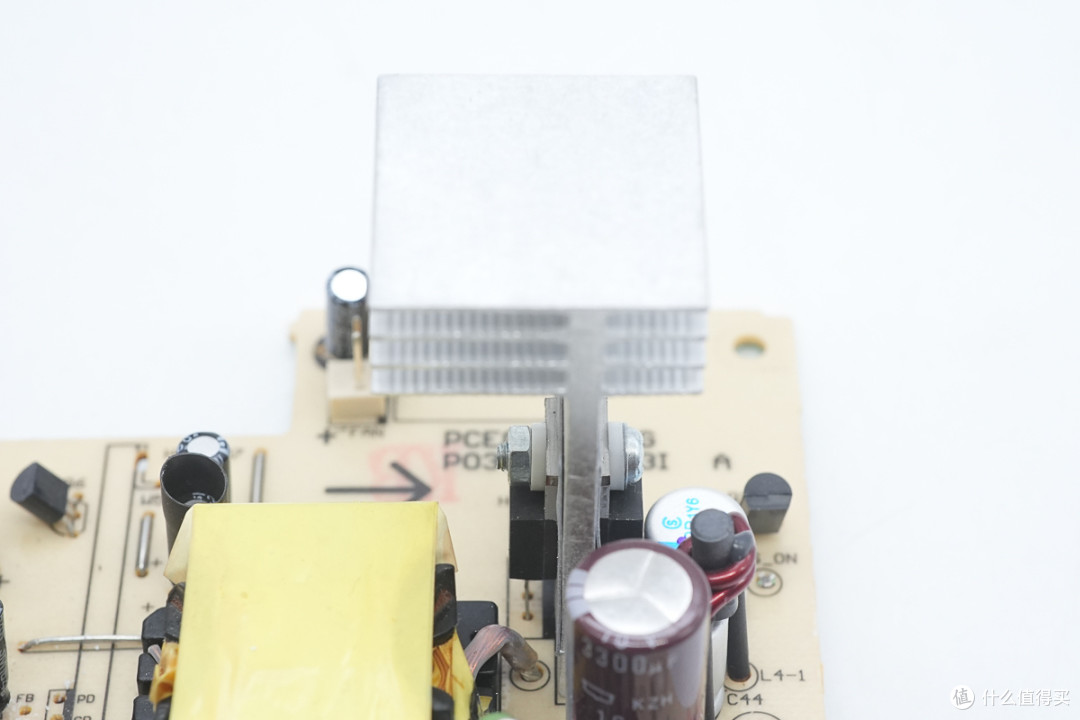

将散热片拆下，PFC升压主控芯片通过塑料板以及螺丝固定。

开关电源主控芯片也做了相同固定处理。

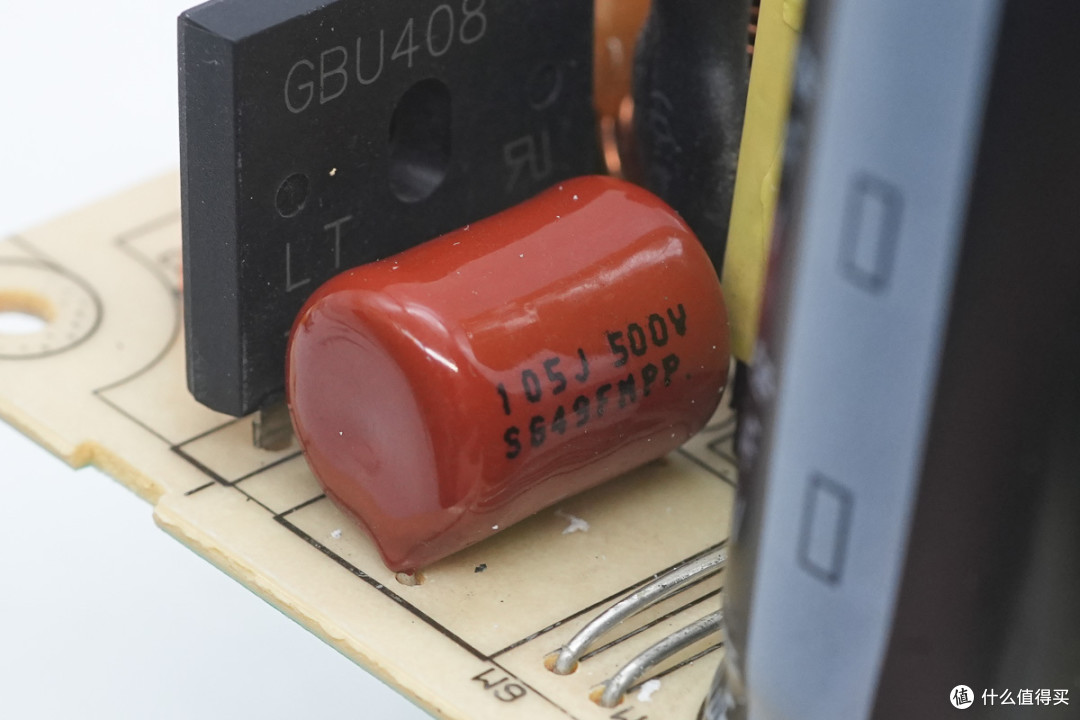

薄膜滤波电容规格为1μF500V。

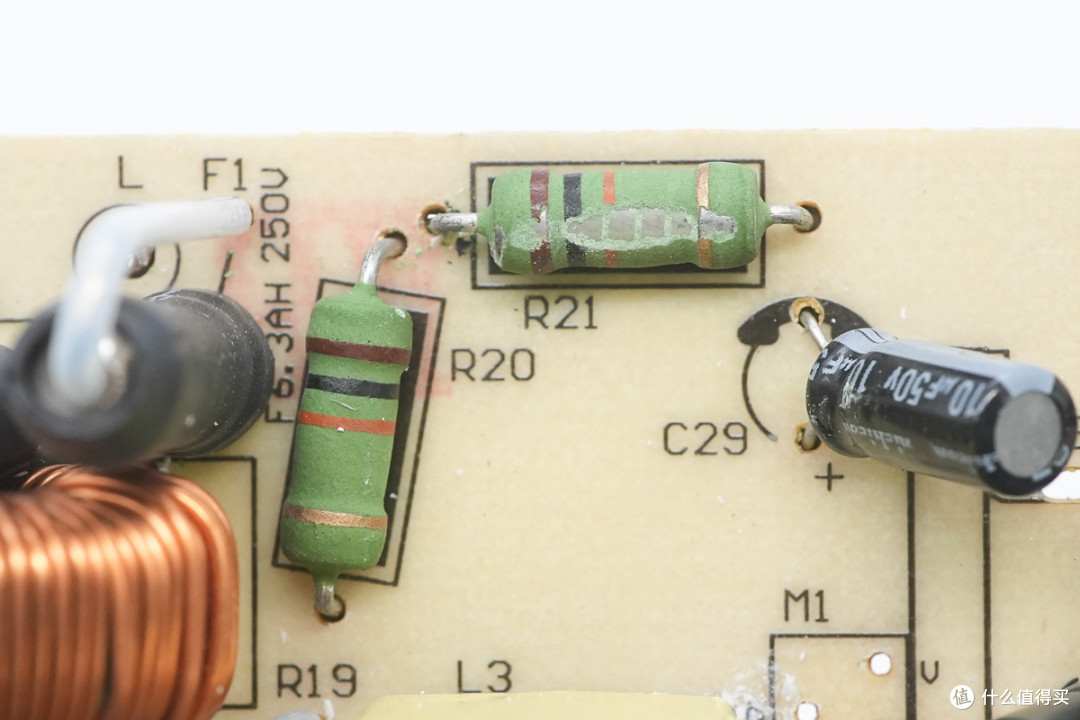

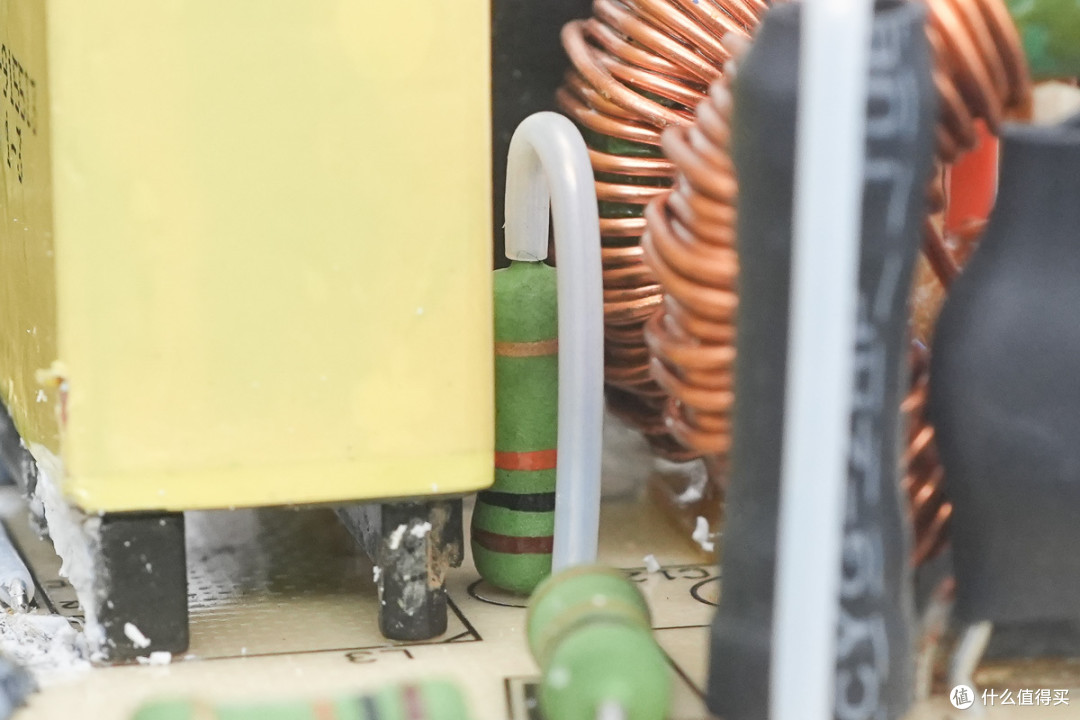

色环电阻特写，焊脚外套白色绝缘管。

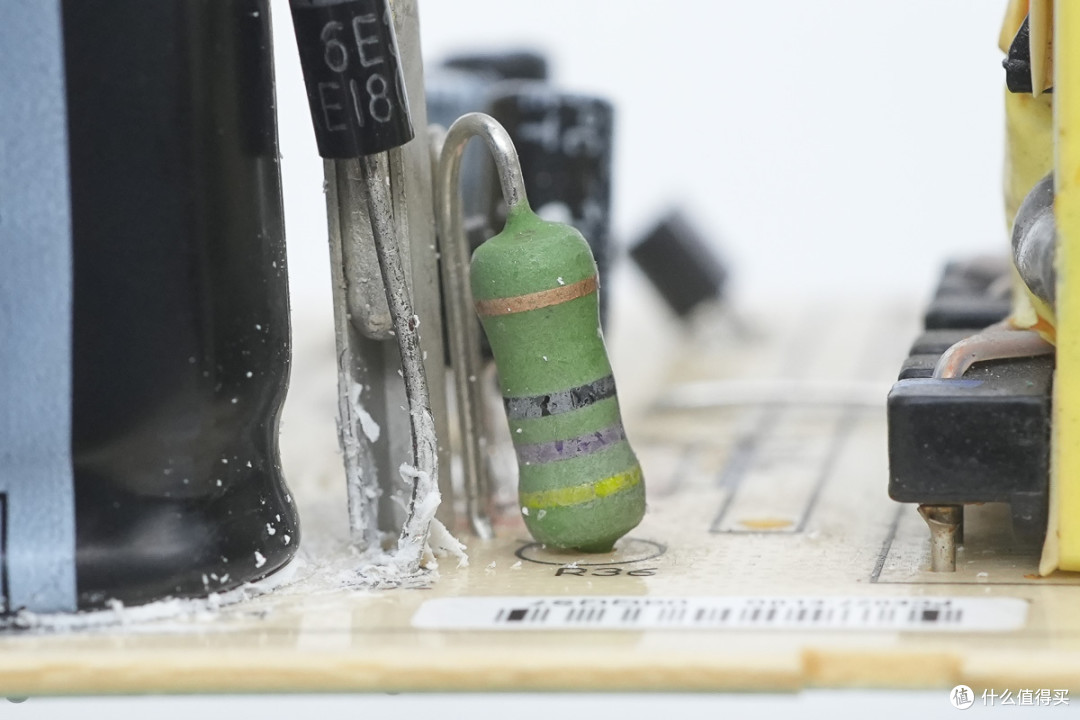

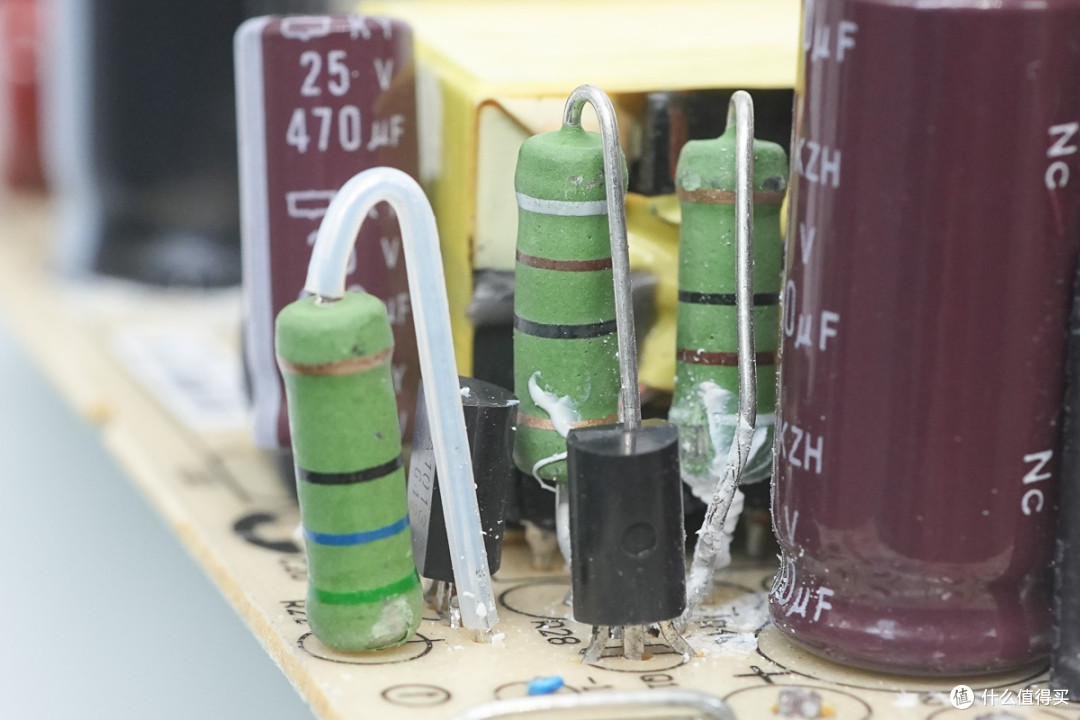

另外两颗色环电阻特写。

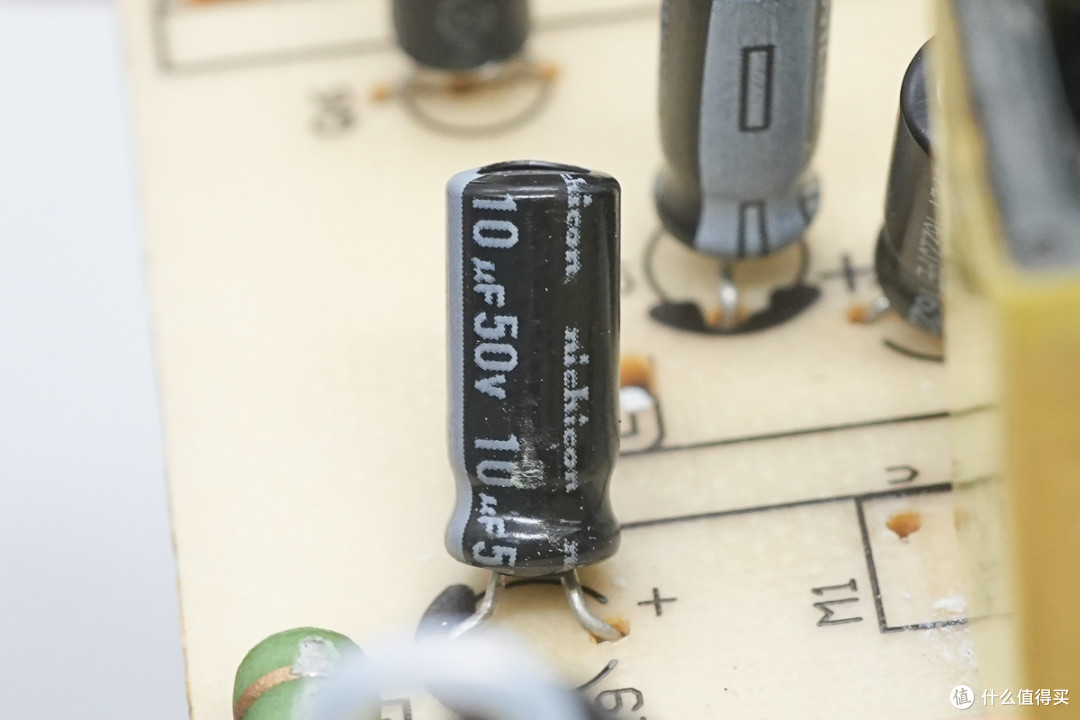

滤波电容来自尼吉康，规格为10μF50V。

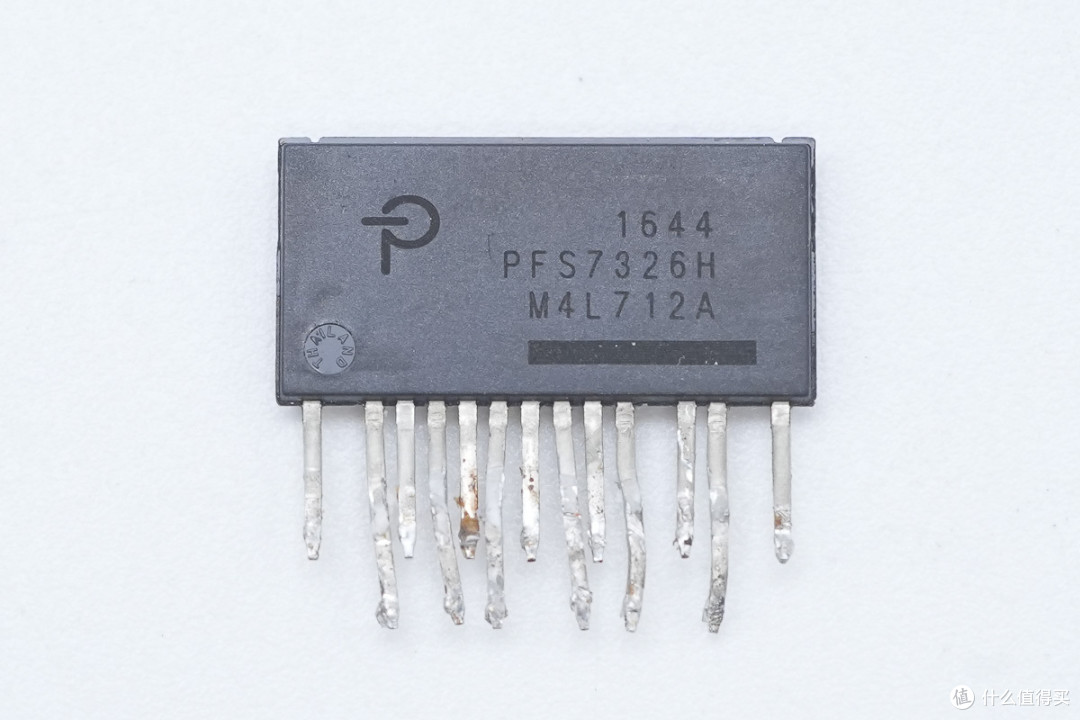

PFC主控芯片来自PI，型号PFS7326H，单芯片集成VF‑CCM控制器、高压MOSFET、Qspeed超低反向恢复升压二极管，内置无损电流采样、变频扩频与全套保护电路，采用eSIP‑16D封装。

PFC升压电感特写。

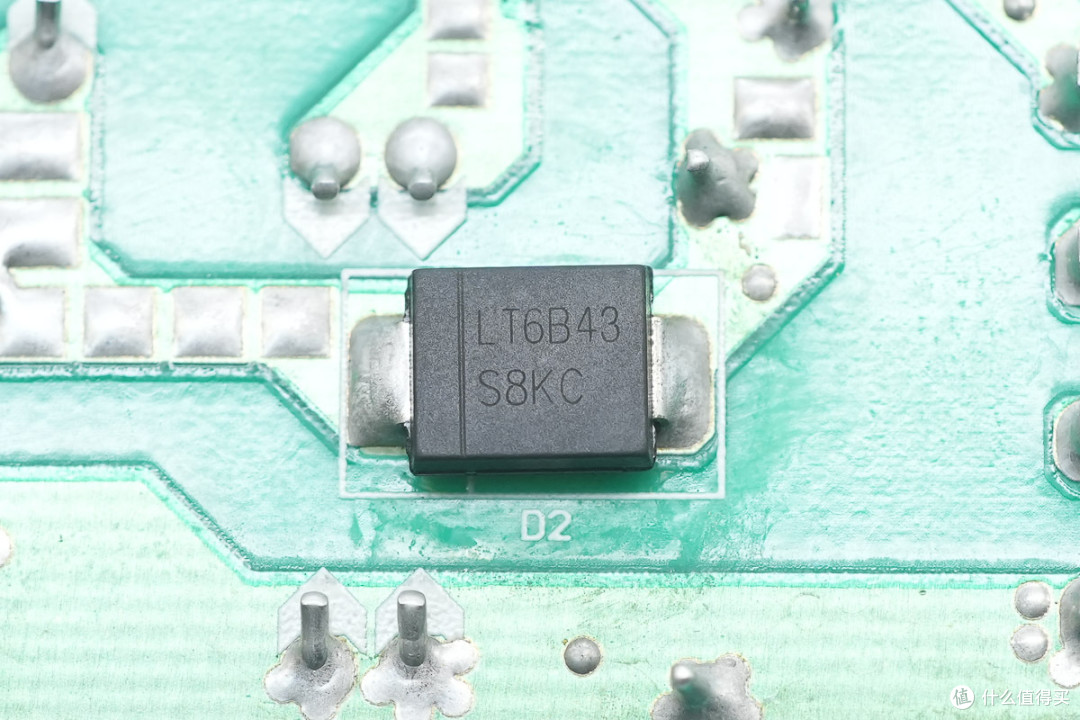

旁路二极管来自光宝，型号S8KC，规格为1000V 8A，采用SMC封装。

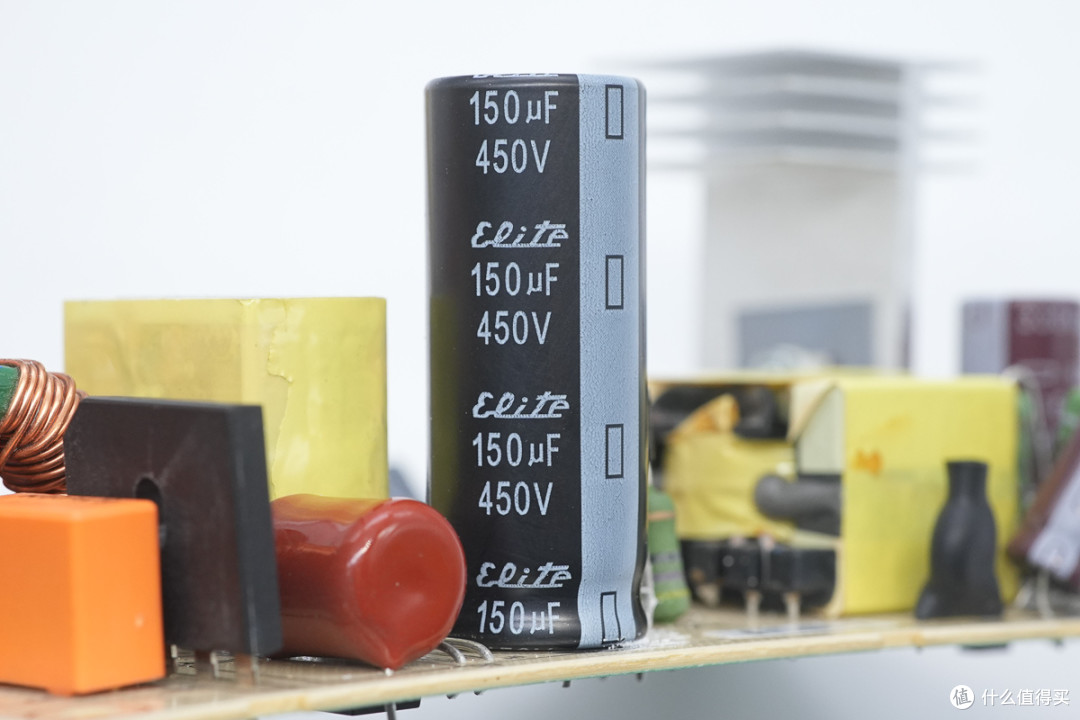

高压滤波电解电容来自ELITE金山，规格为150μF450V。

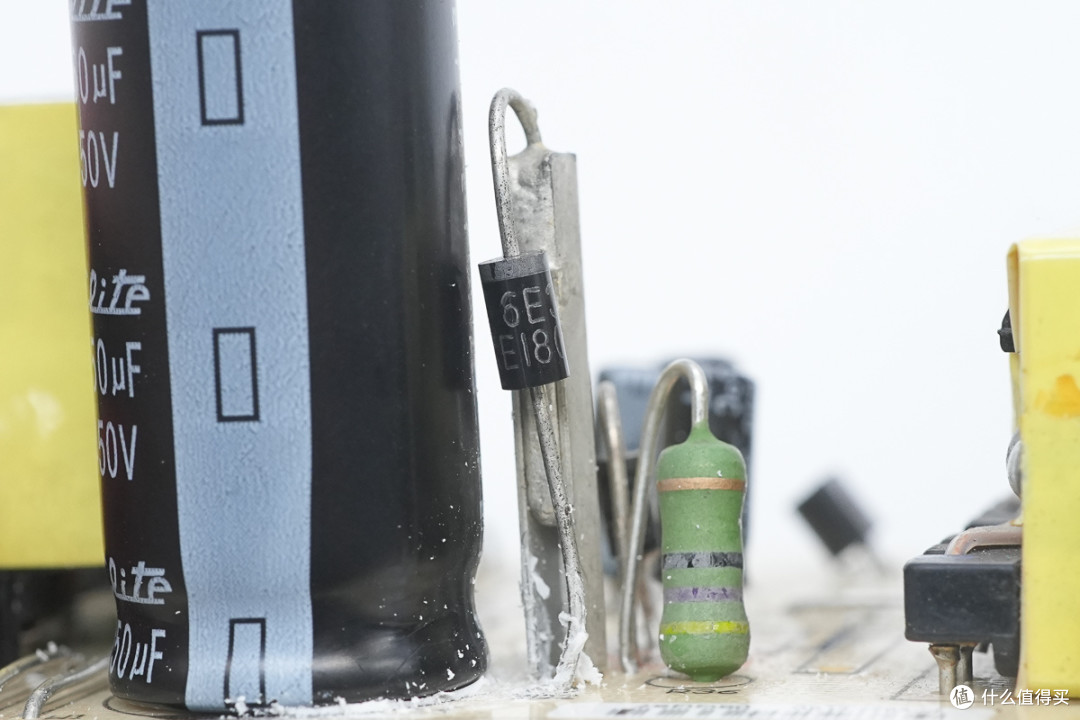

TVS 瞬态抑制二极管特写。

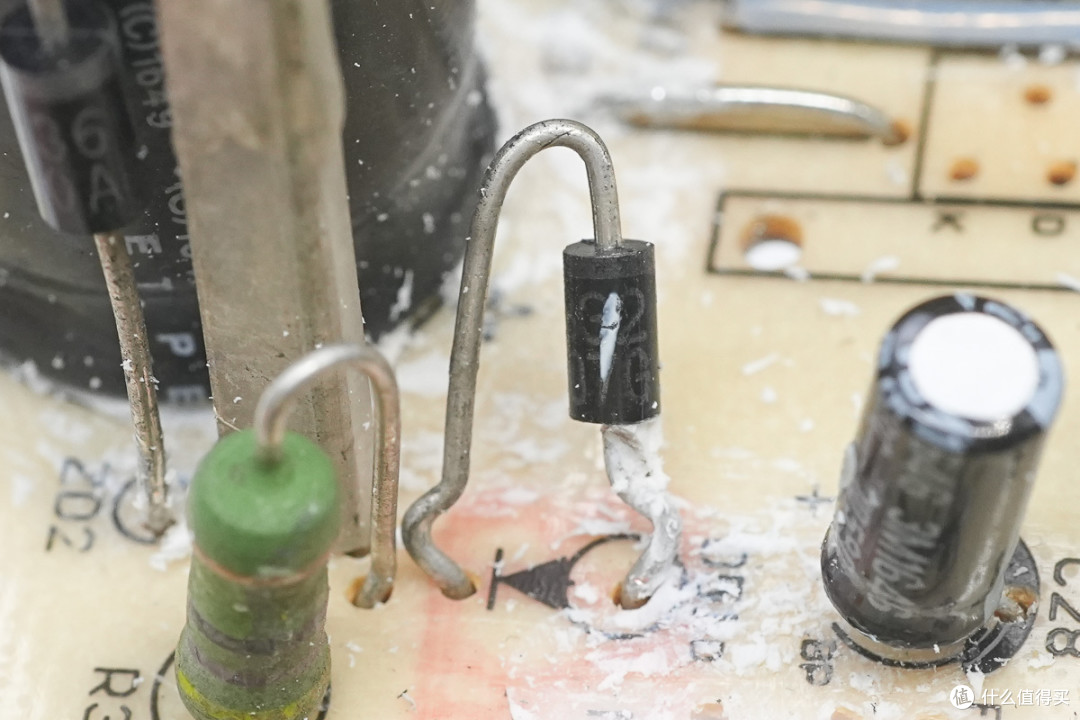

超快恢复二极管特写。

泄放电阻特写。

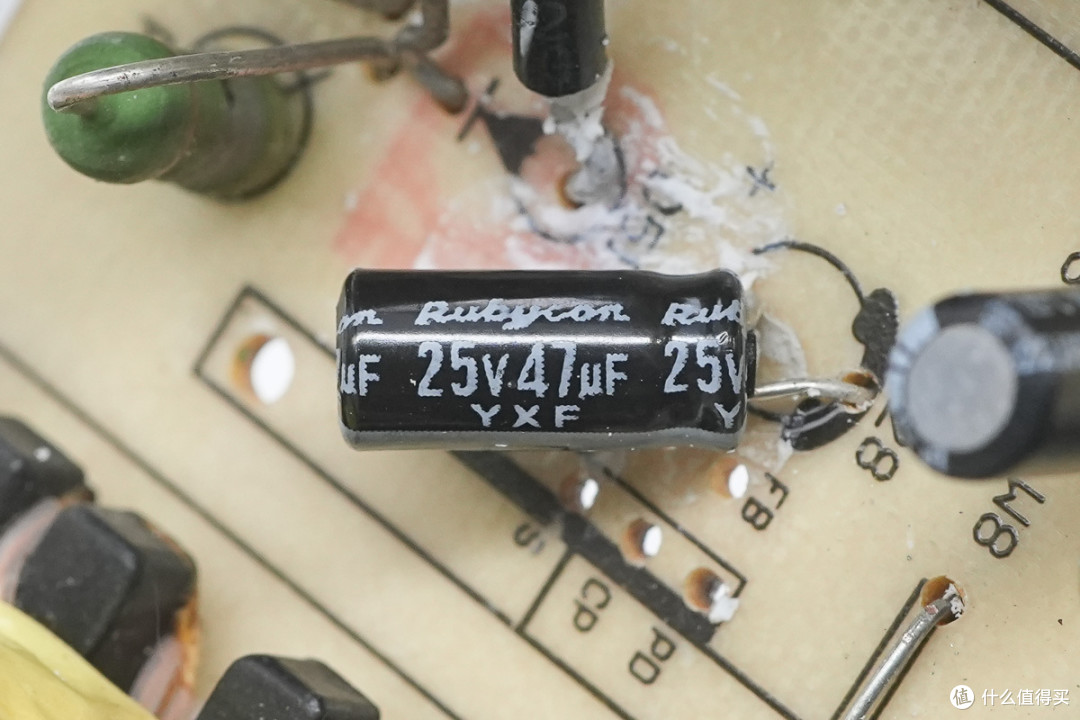

滤波电容来自红宝石，规格为47μF25V。

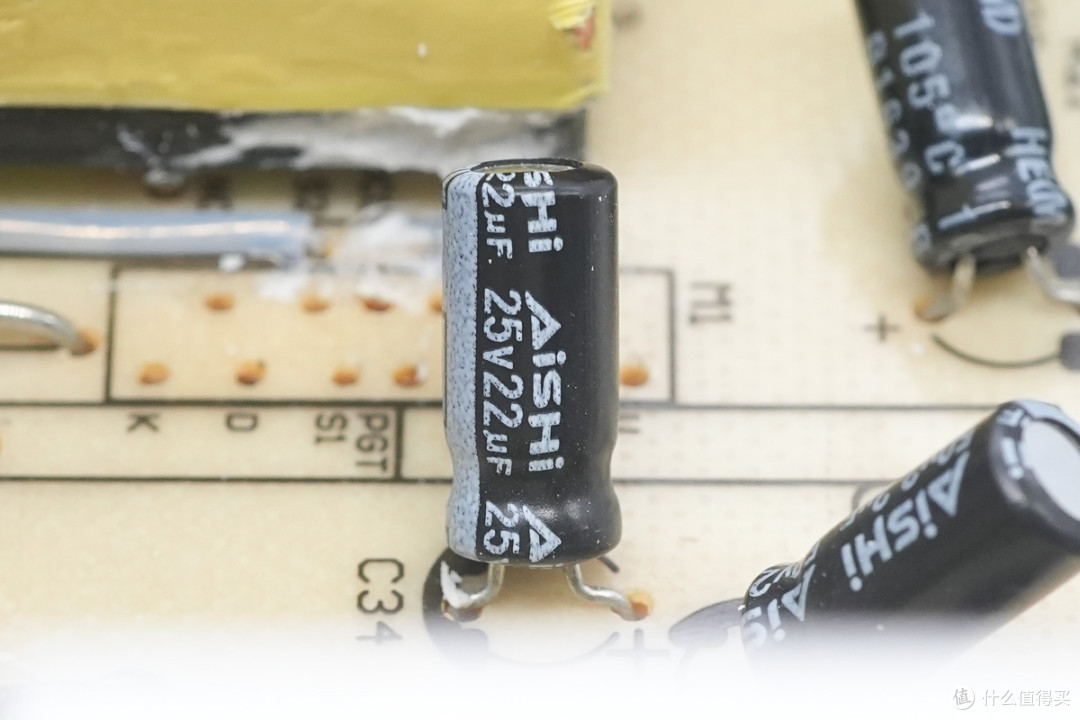

另一颗来自艾华，规格为22μF25V。

第三颗滤波电容也是来自艾华，规格为2.2μF50V。

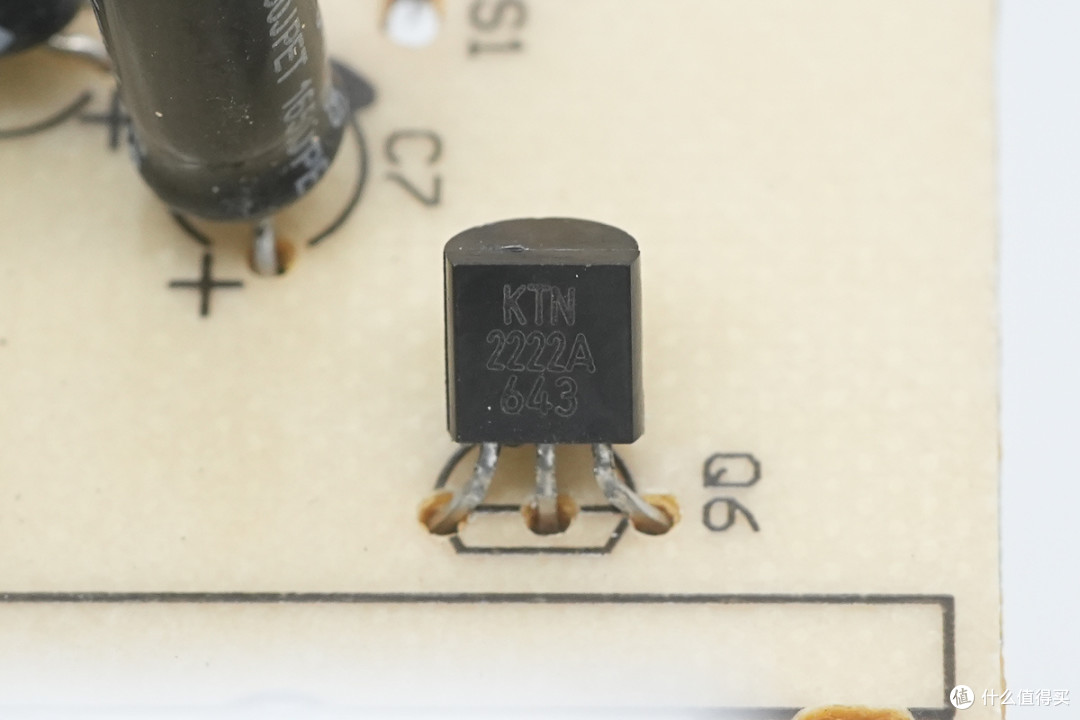

丝印2222A三极管特写，采用TO‑92封装。

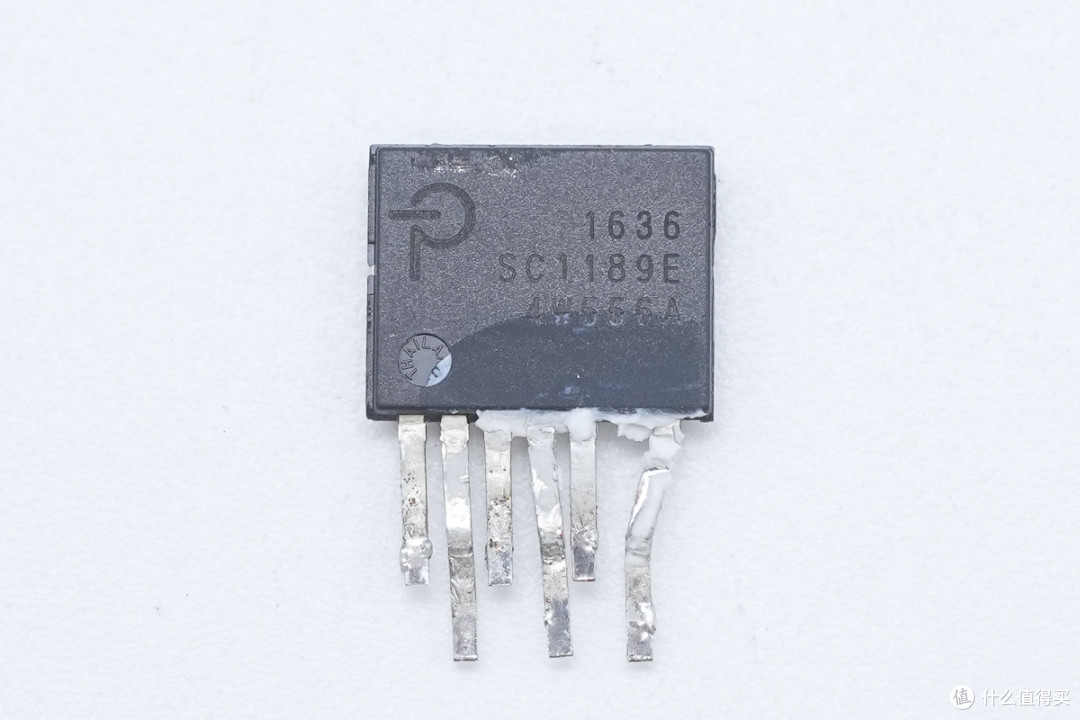

电源主控芯片来自PI，型号SC1189E，内部集成PWM控制器与高压功率MOSFET，内置完整保护、轻载绿色降频模式，采用eSIP‑7封装。

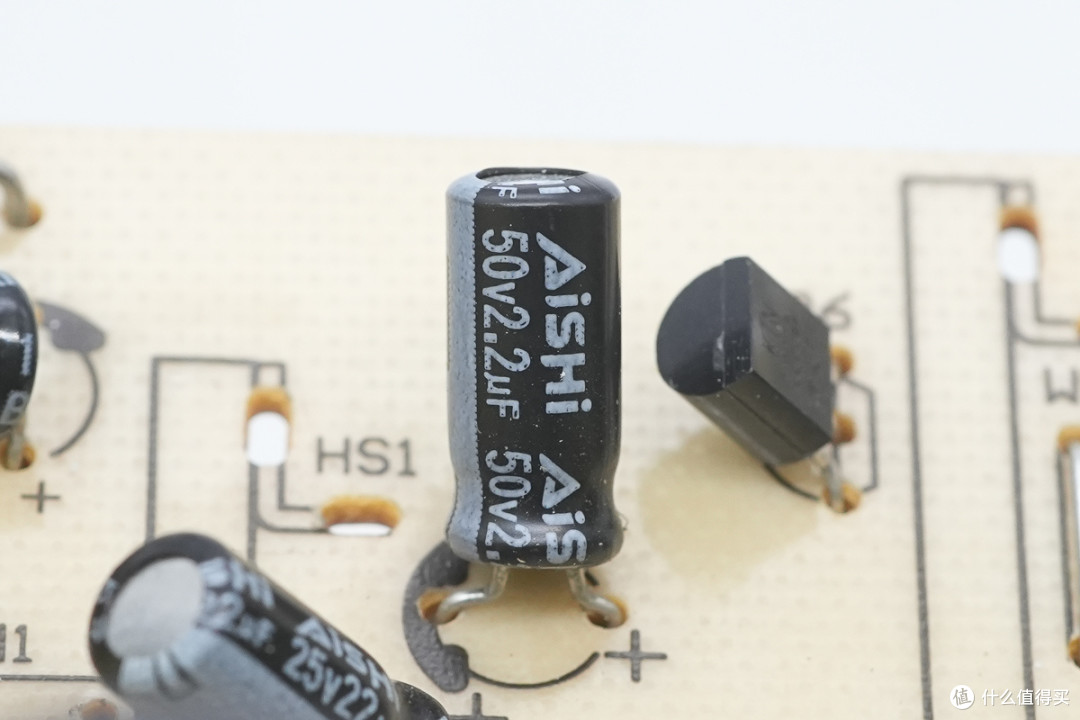

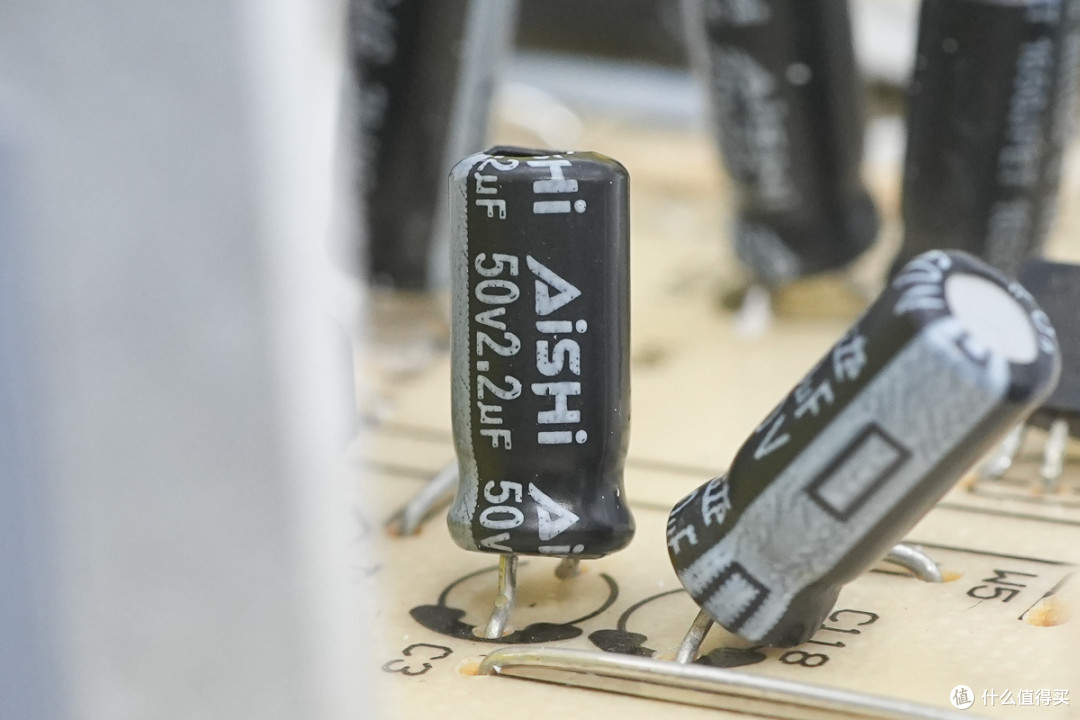

滤波电容来自艾华，规格为2.2μF50V。

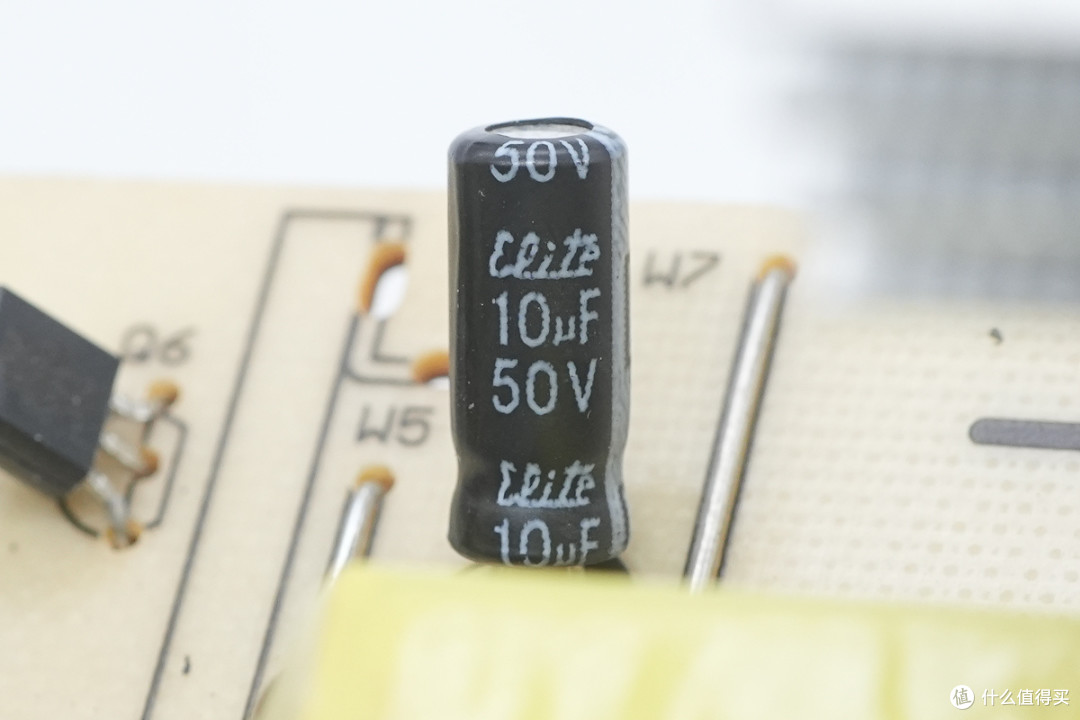

另一颗来自金山，规格为10μF50V。

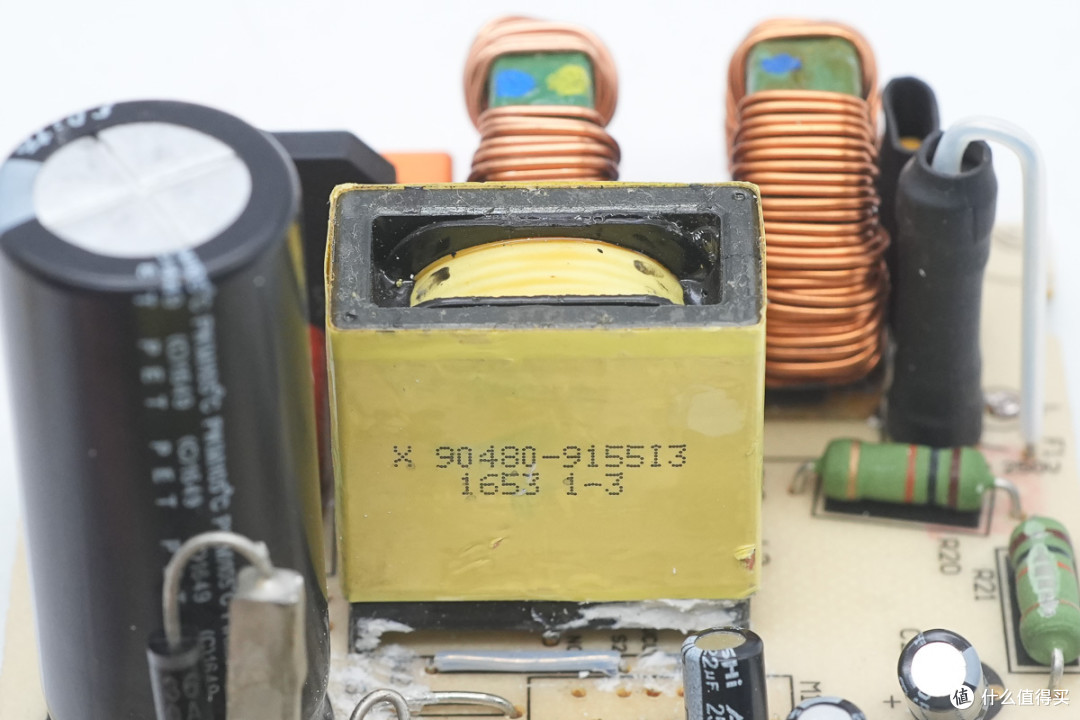

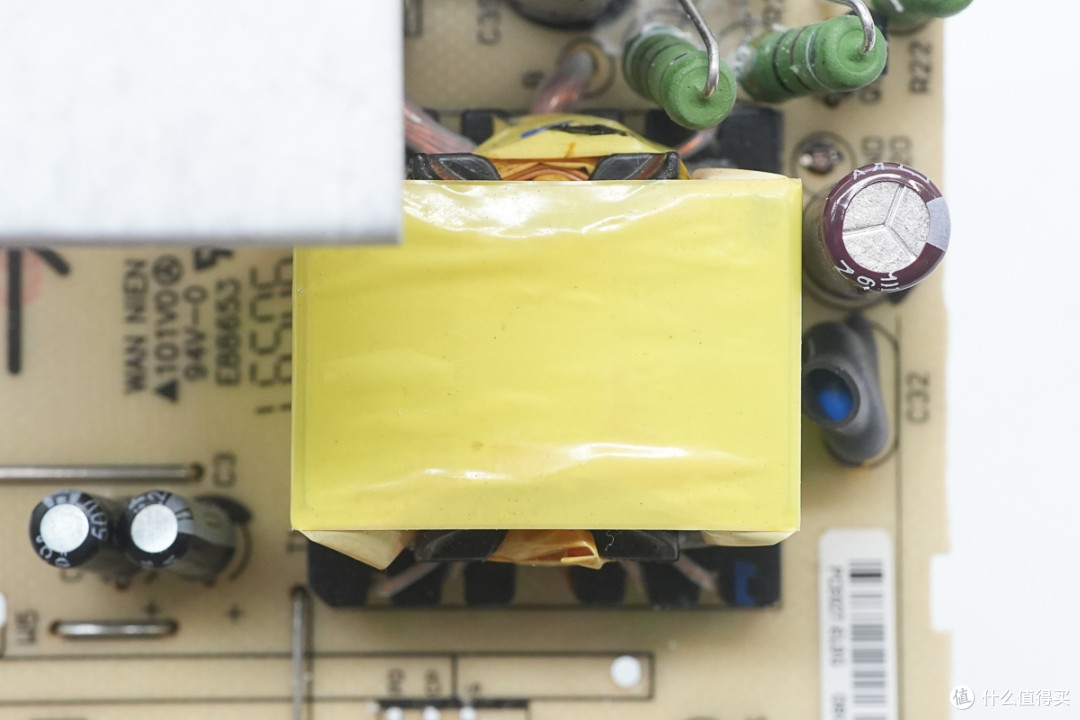

变压器特写。

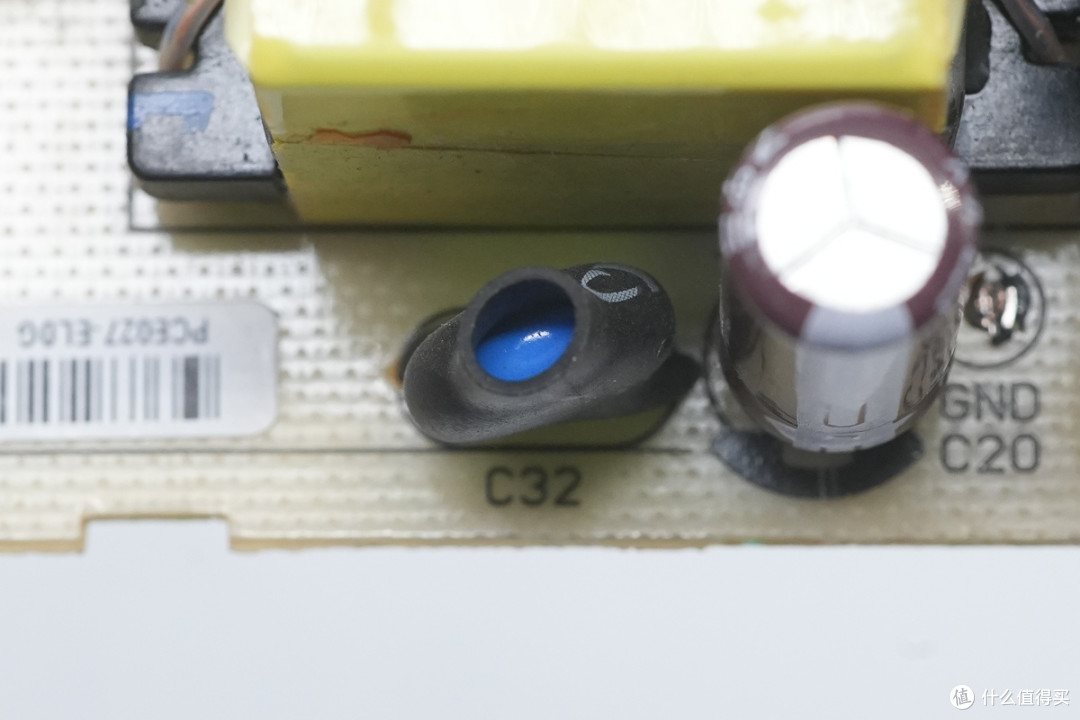

蓝色Y电容外套热缩管绝缘保护。

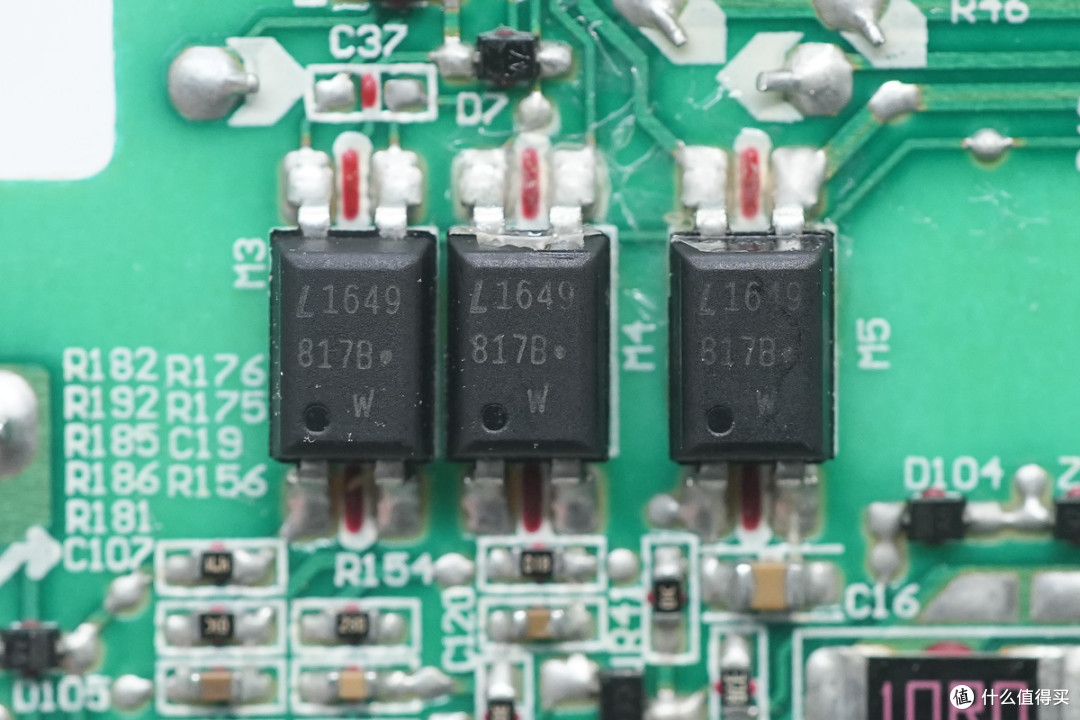

817B光耦用于输出电压反馈和各类保护信号隔离传输。

输出端一览，设有整流管、滤波电容、磁棒滤波电感、色环电阻等器件。

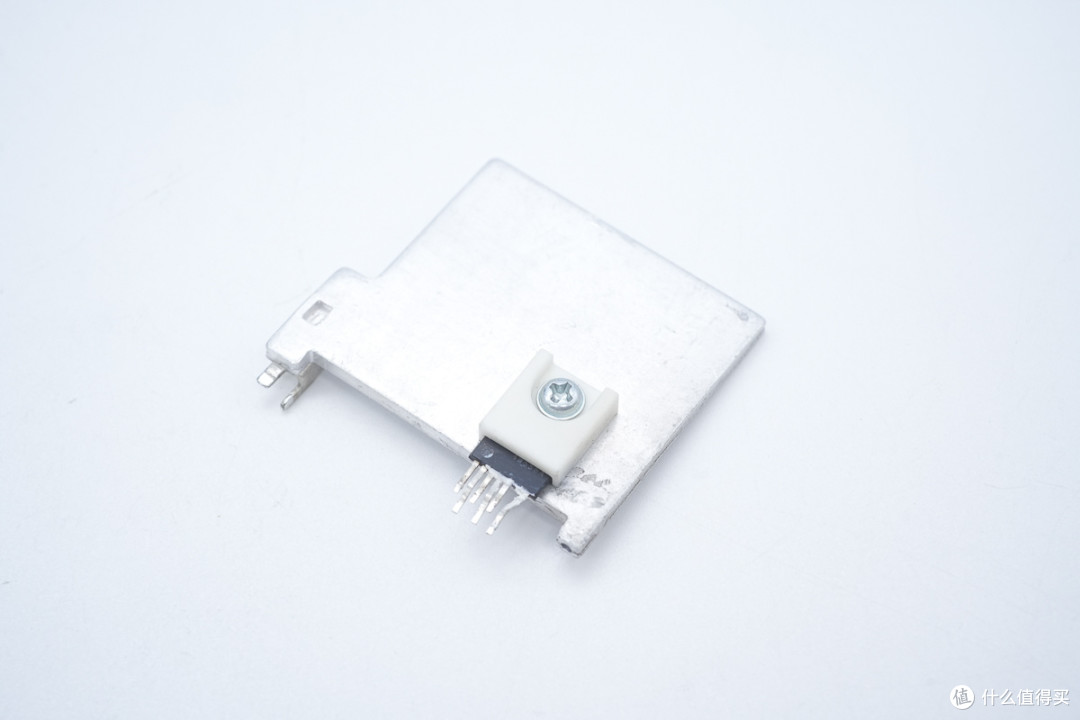

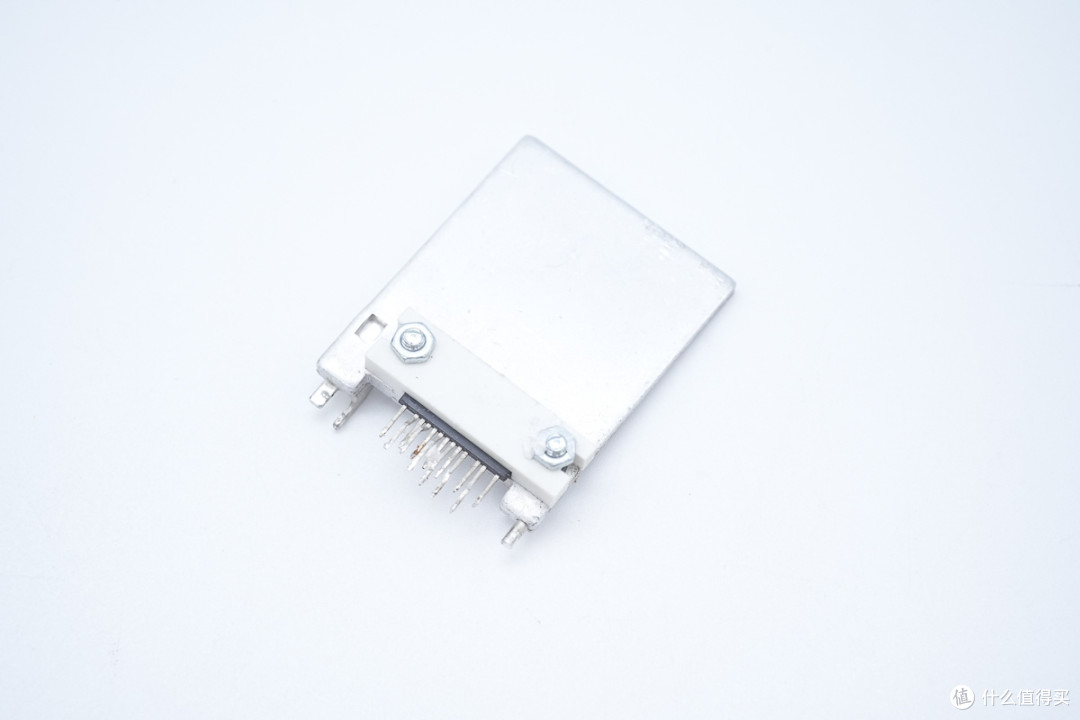

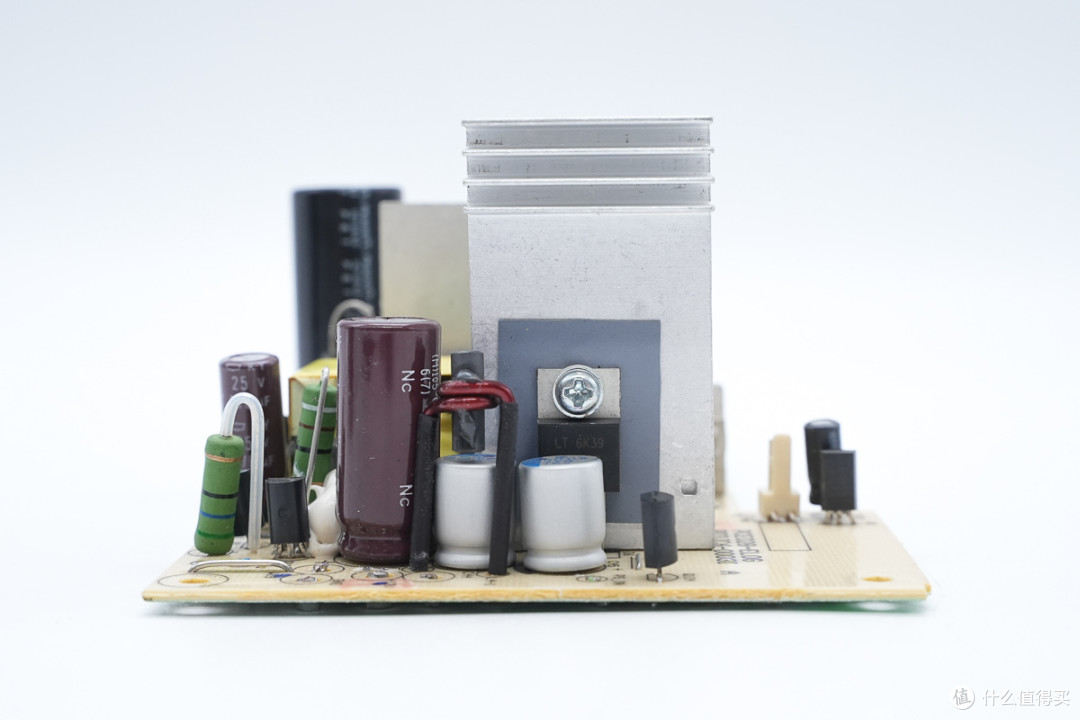

两颗整流管固定于散热片两侧，之间设导热垫以提升散热效果。

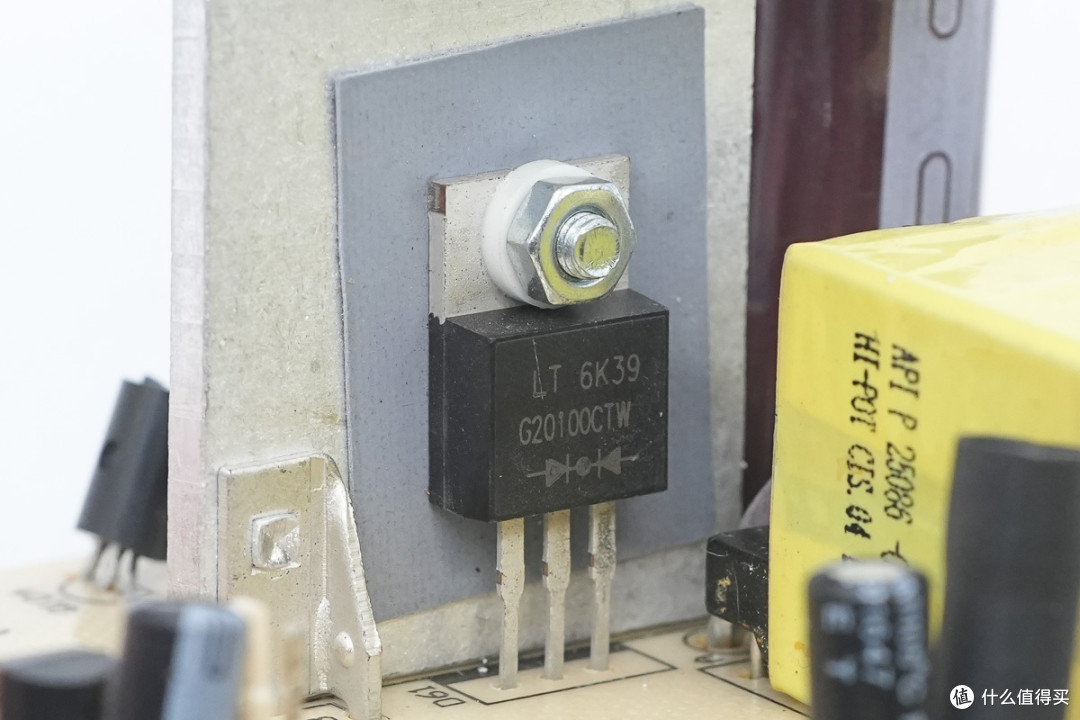

两颗整流管来自达尔，型号G20100CTW，规格为100V/20A，采用沟槽肖特基工艺，低正向压降，采用TO‑220AB封装。

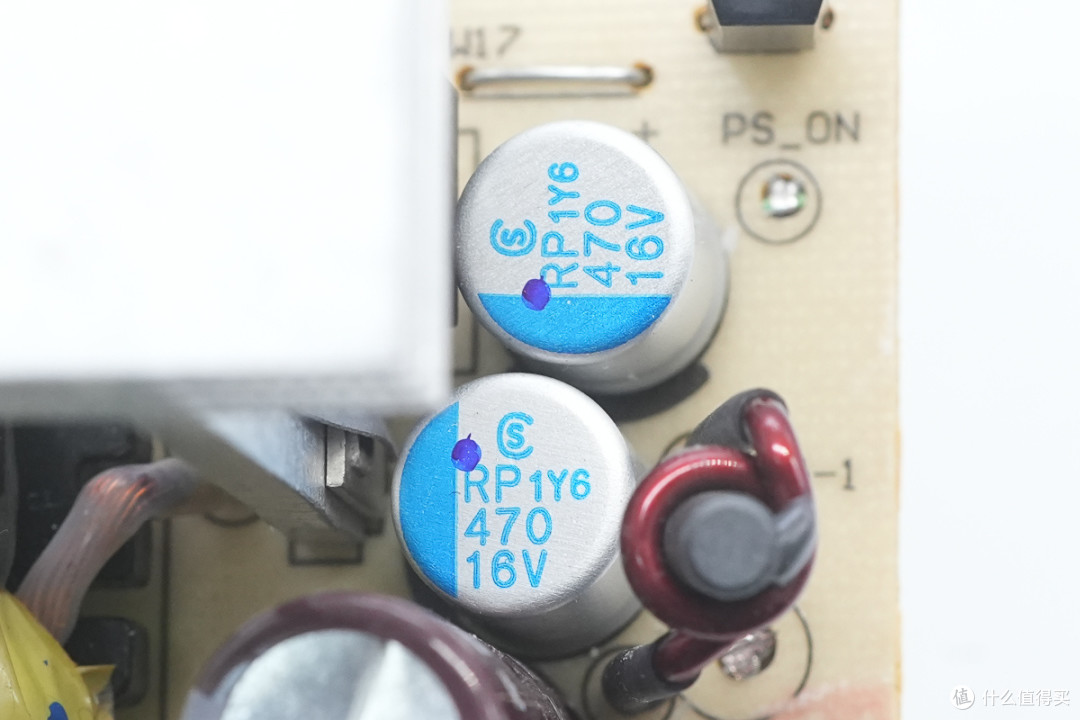

固态滤波电容来自金山，规格为470μF16V。

磁棒滤波电感特写。

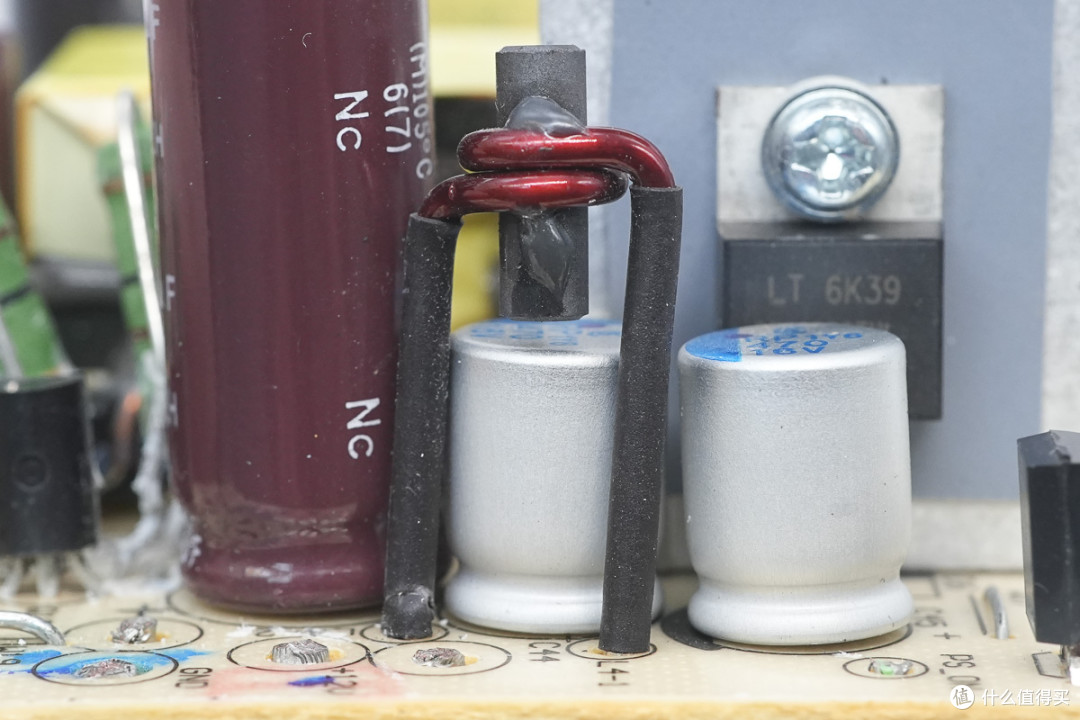

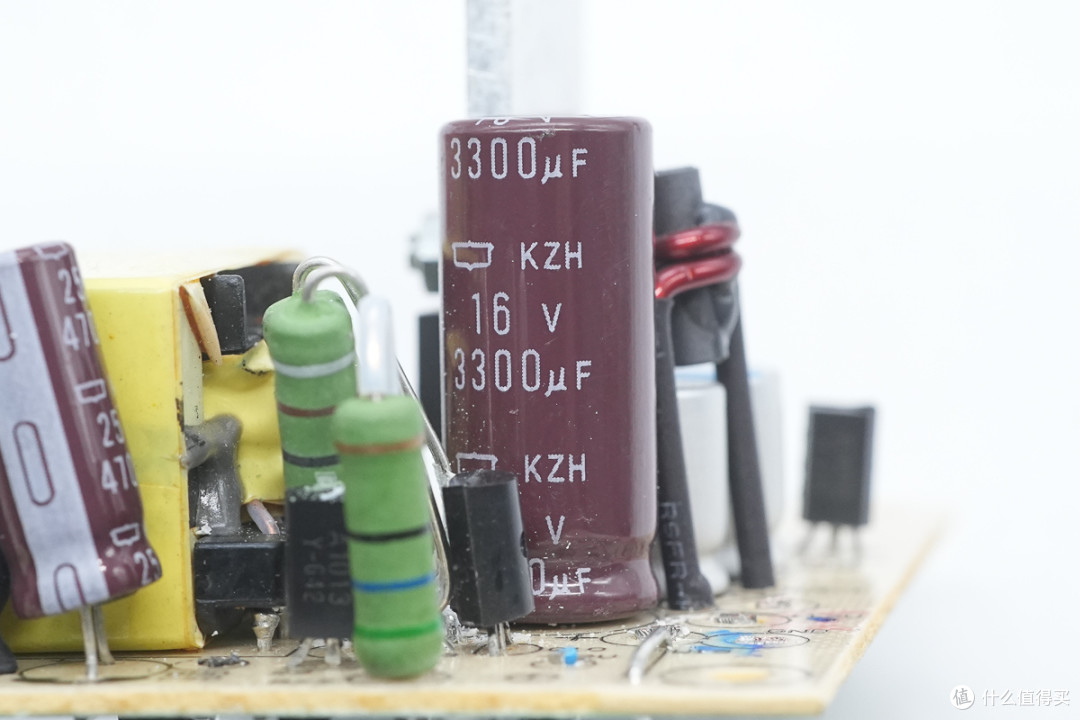

滤波电容来自贵弥功，规格为3300μF16V。

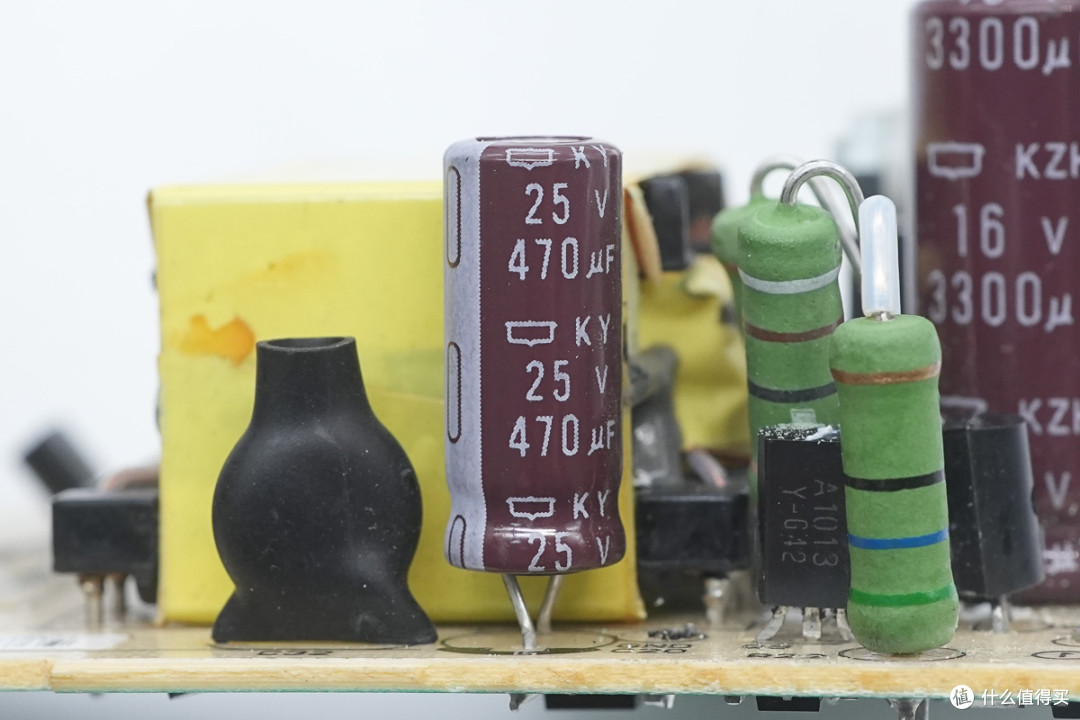

另一颗也是来自贵弥功，规格为470μF25V。

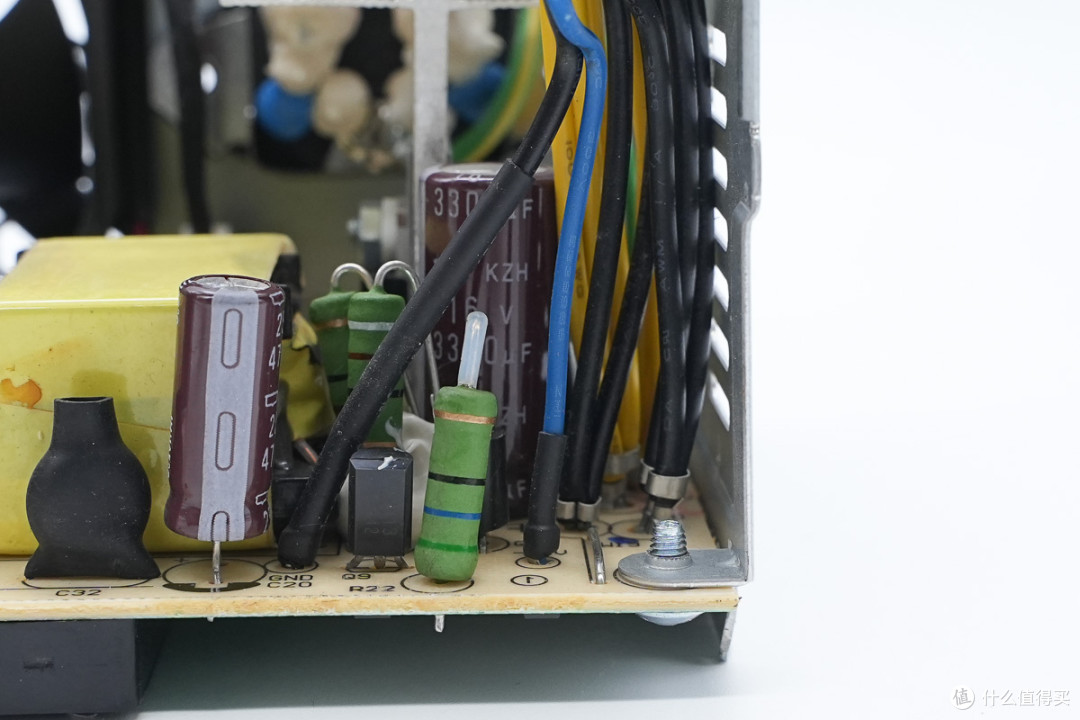

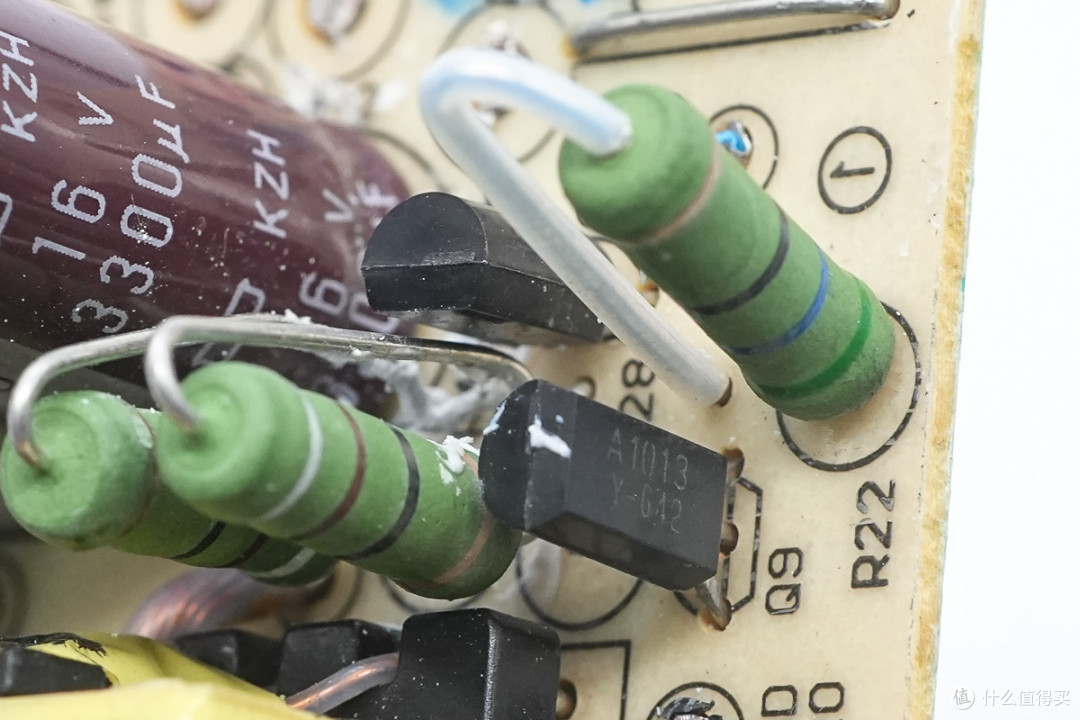

色环电阻特写。

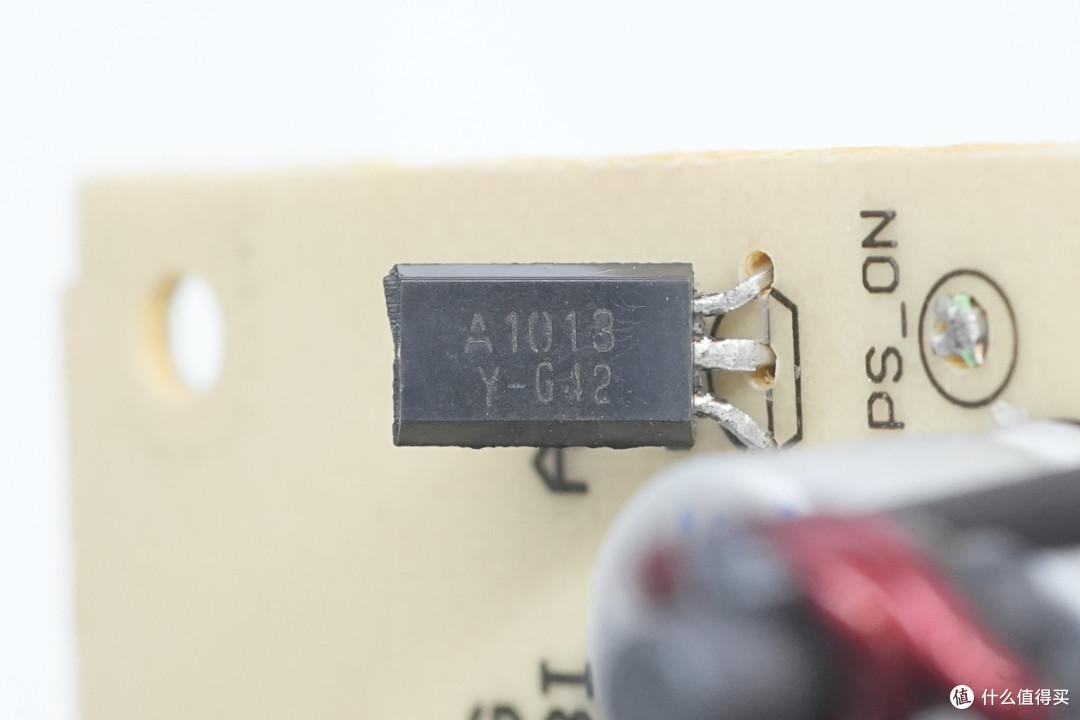

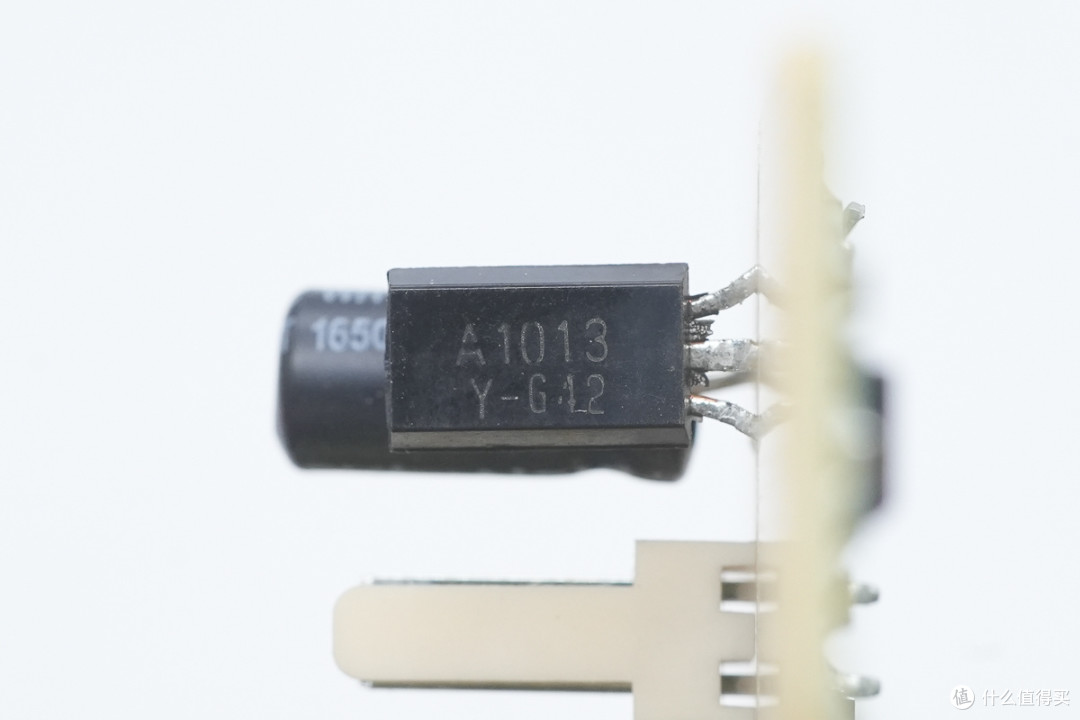

NPN功率三极管丝印A1013。

另一颗特写。

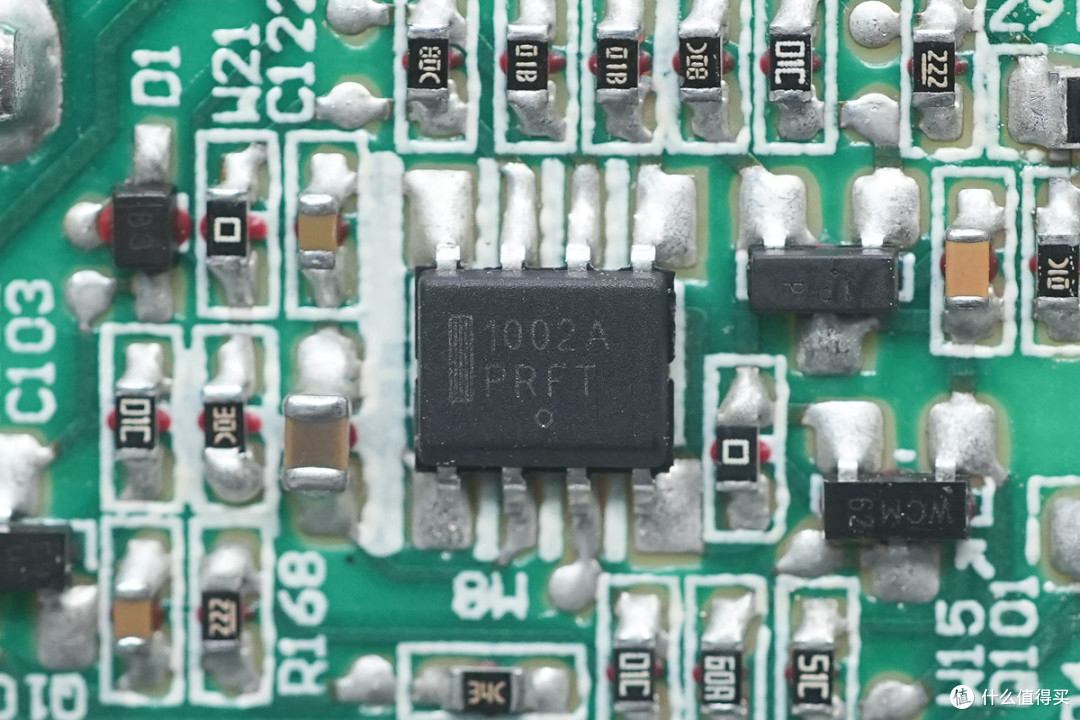

次级反馈控制器来自安森美，丝印1002A，实际型号为NCS1002A，这是一款次级CV/CC反馈控制器，集成2.5V精密基准与两路运算放大器，用于电源次级恒压恒流反馈环路，采用SOIC‑8封装。

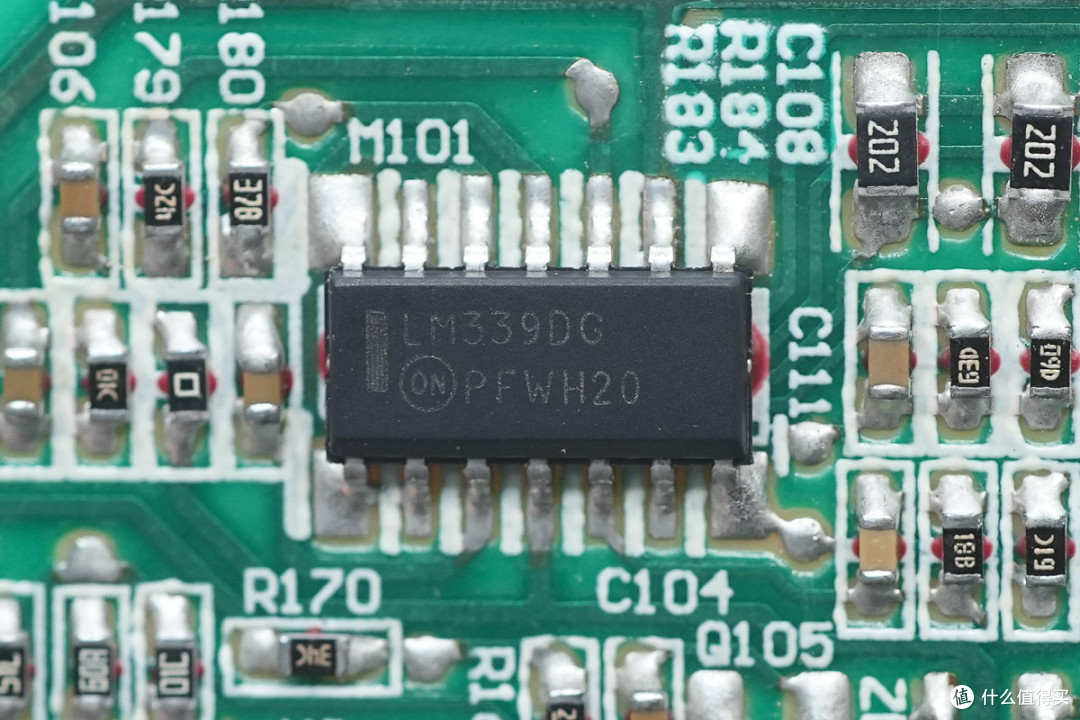

电压比较器来自安森美，型号LM339DG，内部集成 4 路相互独立的电压比较单元，单芯片即可做多路电压阈值检测，采用SOIC‑14封装。

第三颗特写，用于风扇驱动。

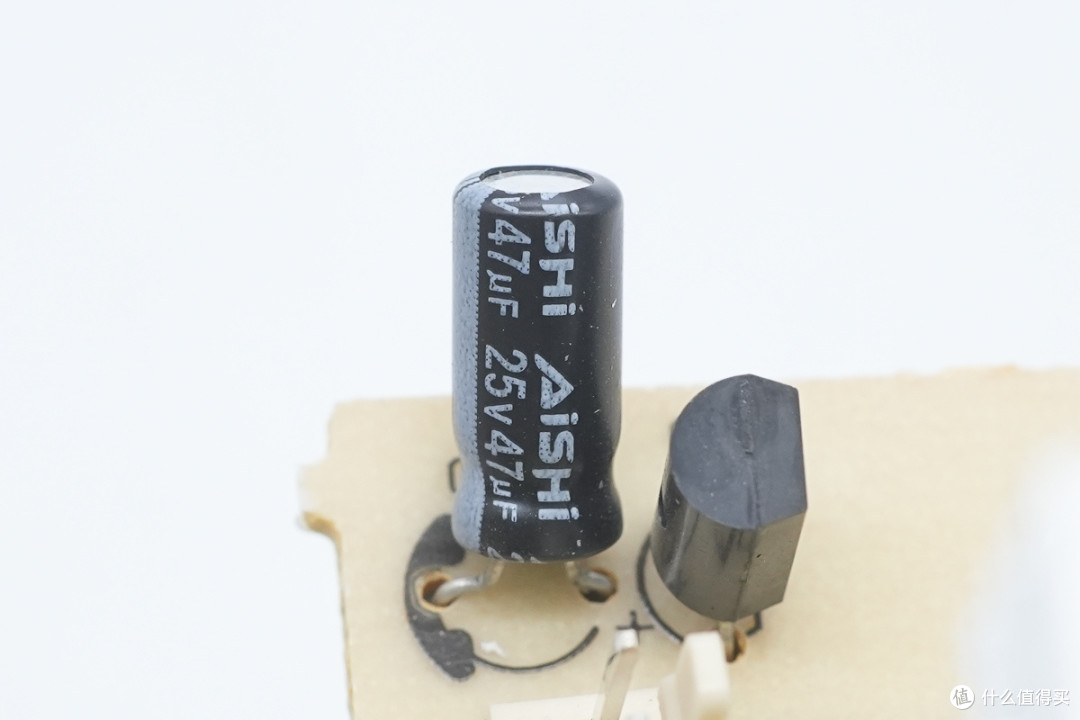

滤波电容来自艾华，规格为47μF25V。

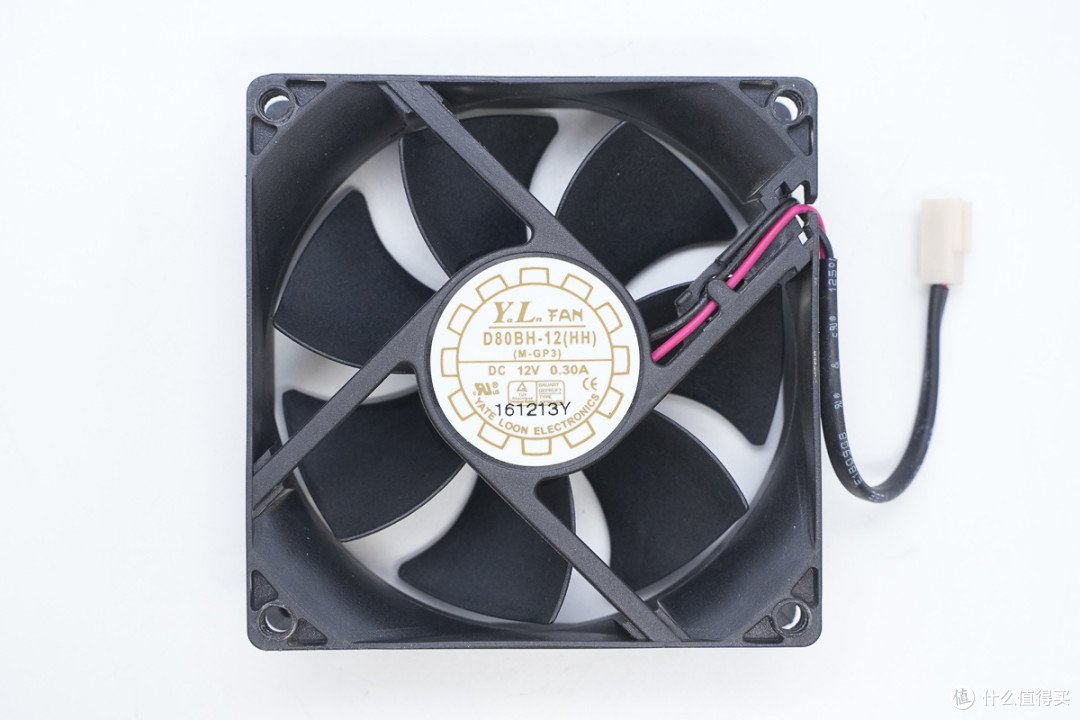

散热风扇来自悦伦，型号D80BH-12 (HH)，8025 规格，DC12V 0.30A双滚珠轴承，两线温控设计。

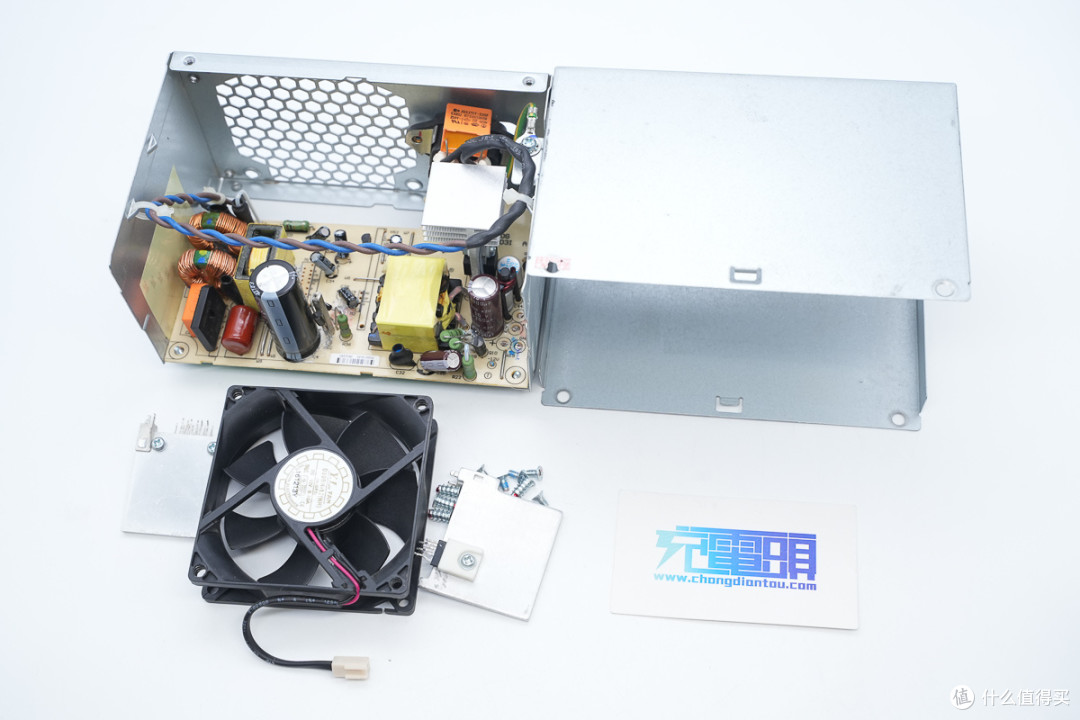

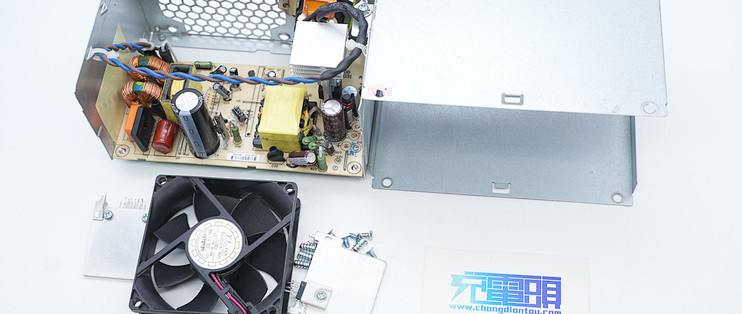

全部拆解一览，来张全家福。

服务器电源网拆解总结

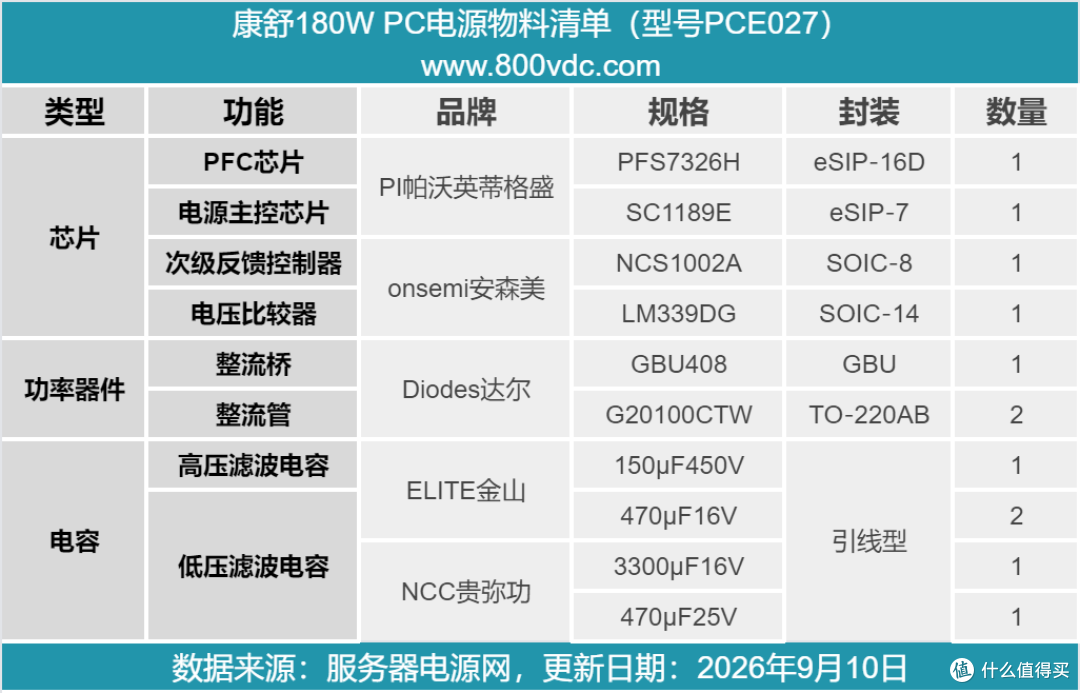

最后附上康舒180W PC电源的核心器件清单，方便大家查阅。

康舒PCE027是一款面向联想商用整机配套的180W非标短ATX电源，定位办公商用低负载持续运行场景，而非DIY零售市场。电源接口为联想专属10Pin主板供电，不能直接用于普通DIY主板；整机额定 180W，只适合办公、低功耗平台，不适合高功耗硬件。

电路方案上，初级采用PI的HiperPFS‑2系列PFS7326H，单芯片完成VF‑CCM PFC 控制器、MOSFET、Qspeed 续流二极管功能，省去大量分立器件；后级搭配SC1189E反激主控芯片，实现 PWM 控制与功率变换。整套方案支持芯片自供电，取消传统独立辅助电源与辅助绕组。

次级侧采用达尔G20100CTW沟槽肖特基二极管整流，安森美NCS1002A实现输出电压、电流采样的CV/CC反馈，配合LM339多路比较器完成各类阈值检测与保护，光耦实现原副边隔离信号传递，保护功能完整。
