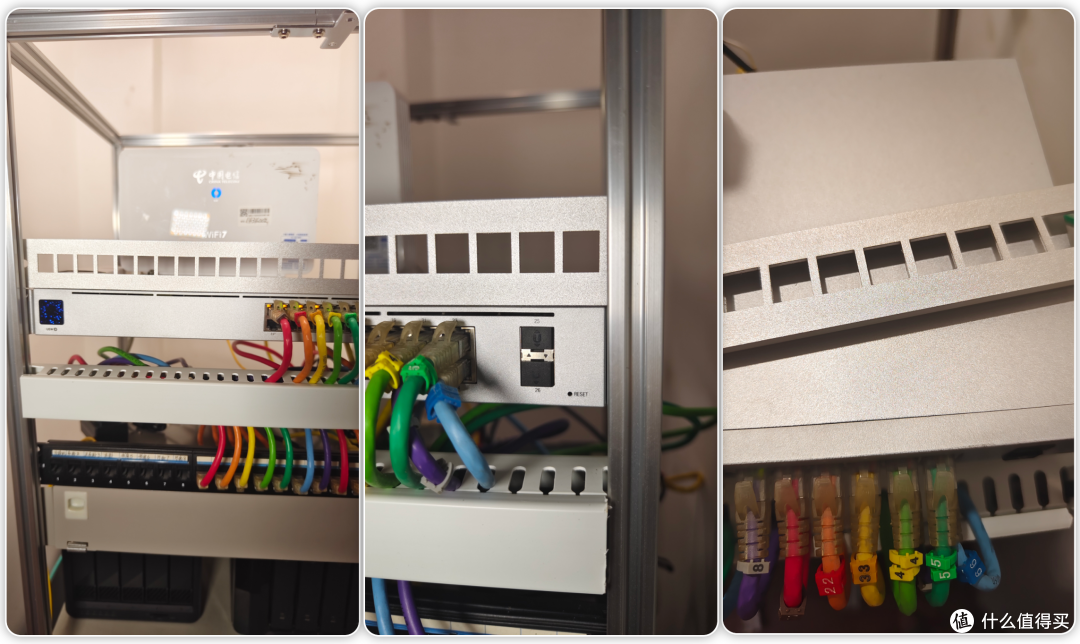

40元手搓千元同款UniFi风格铝合金配线架，和铝型材机柜完美同频

哈喽各位朋友，我是猫仔仔！ 之前那台铝型材高颜值机柜完工之后，框架、零成本移动底盘都搞定了，但美化工程还在慢慢打磨。

机柜里这台 UniFi POE 交换机，铝合金外壳是它最大的颜值杀器，金属质感和整套铝型材机柜调性高度统一，往里面一放，氛围感直接到位。

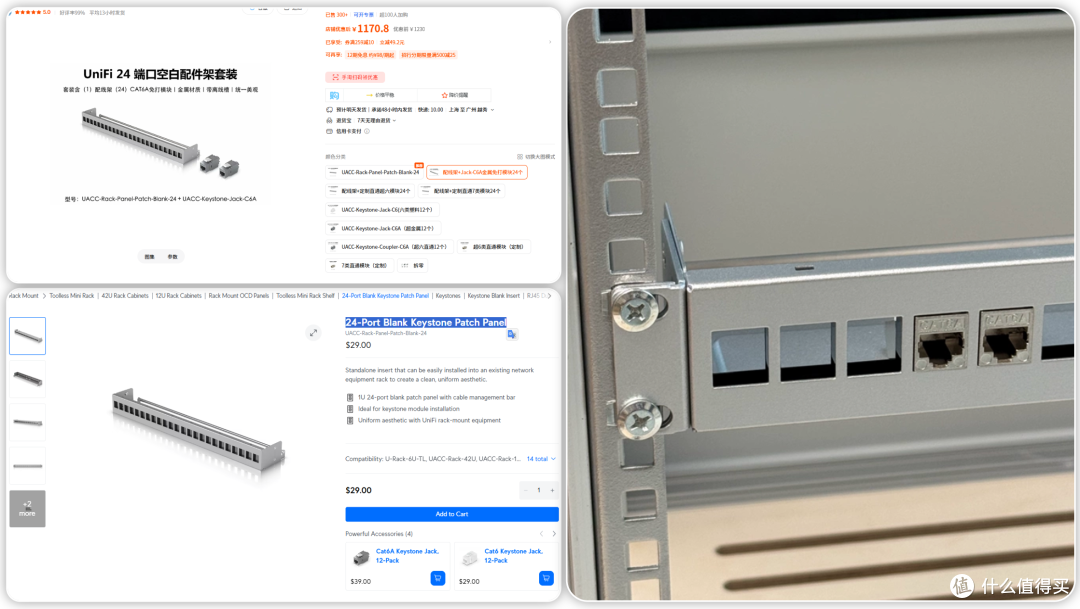

原来黑色塑料配线架装在下面，深色塑料质感格格不入，一眼看去特别割裂。 想一步到位上原厂 UniFi 同款 24 口配线架（型号 UACC-Rack-Panel-Patch-Blank-24）？点开商家页面直接劝退，海外官网定价 29 美元，国内现货普遍270元左右，重点是这仅仅只是一块空架子！RJ45 keystone 模块还要另外单独采购配齐，整套下来要1100+，都快赶上一台交换机的价格了，好看确实是好看，贵真的是贵，属实有点扛不住。

老规矩，既然买着肉疼，那就自己动手 DIY 复刻同款质感！

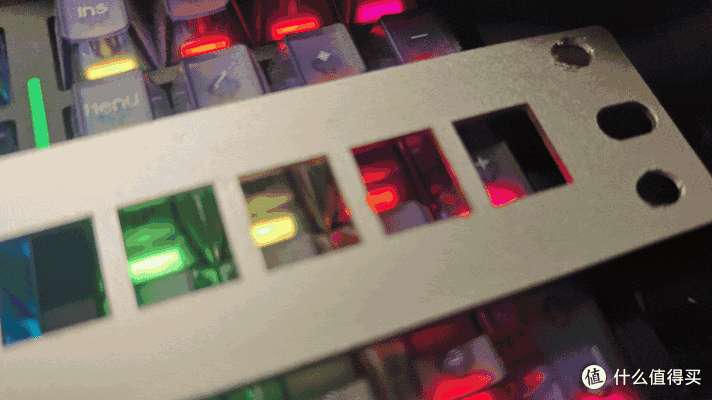

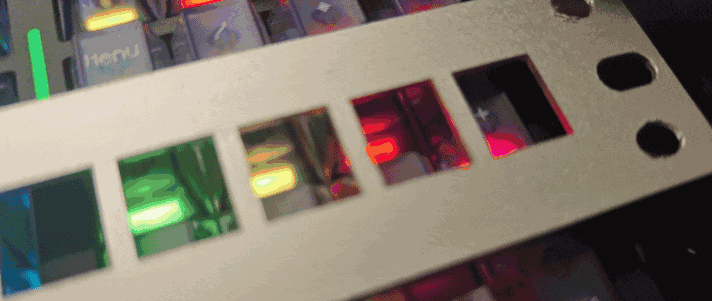

上个先上个复刻面板效果。

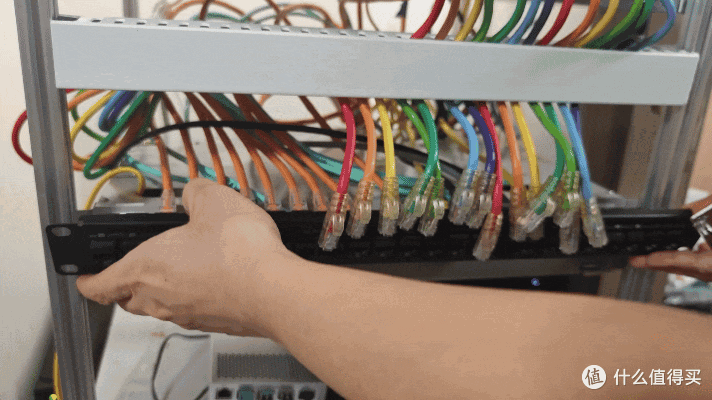

很多人以为这个改造就是随便量一下开孔，画个图就完事，这里才是整个项目最硬核、最容易翻车的地方，我把完整流程拆解开，一步步给大家讲透，怎么用这个原来的黑色塑料配线架来手搓同款。

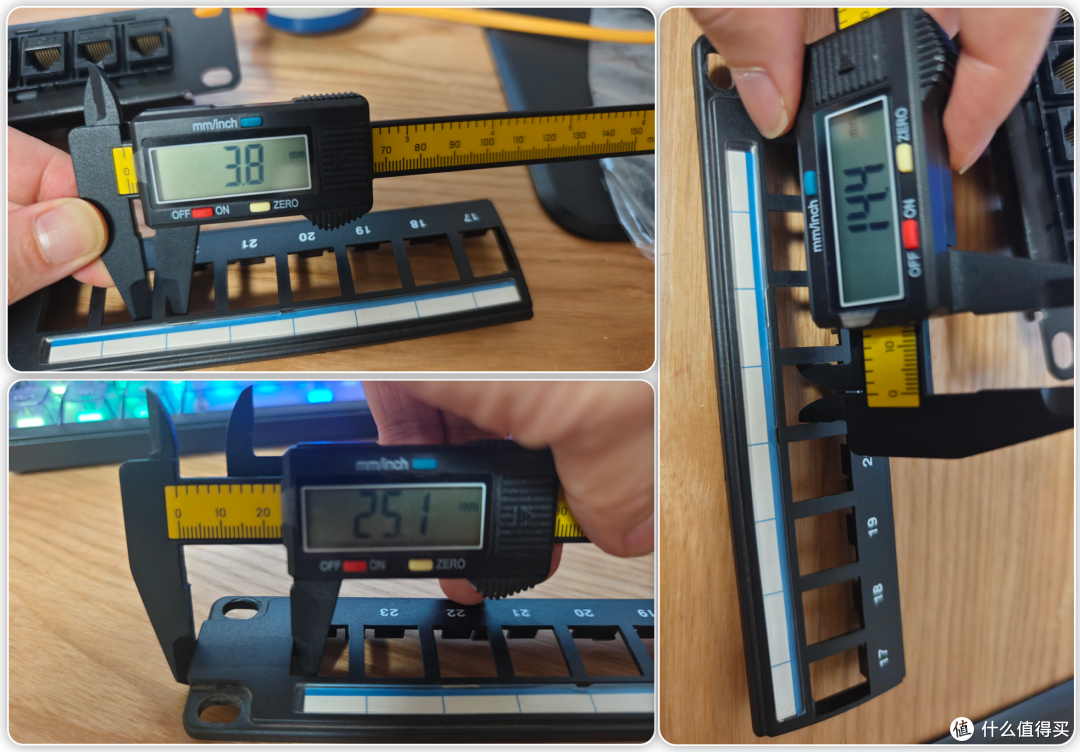

一、测量关键数据｜游标卡尺上阵

工具就一把游标卡尺，优先用卡尺，直尺误差太大，很容易最后卡不进去，要用都到0.1mm的精度

1. 单个 RJ45 网口模块外轮廓尺寸（重中之重） 测模块本身的宽度、高度。注意：不要只量网口水晶头开口，要量整个模块的最大外框，这个才是要开的孔大小。

2. 相邻两个网口模块的中心距 不要量孔边到孔边！还要测量上一个孔边到下一个孔边的距离，24 口配线架，间距一致性直接决定整排孔会不会越往后面越歪。手工测量会有微小误差，这是正常现象，不能直接照搬手工测出来的每一个间距。

3. 内框安装尺寸 也就是拆掉原装塑料面板之后，量这个塑料面板每个孔的宽度、高度。定制铝板是要卡进这个卡槽里，这个尺寸决定面板开孔大小。

4. 四周预留边距 网口排到最左边、最右边之后，孔边缘到铝板左右侧边的留白；网口上下到铝板上下边缘的留白，留白太少，铝板激光切割之后容易变形、崩边。

这里踩坑提醒：手工逐个去量 24 个孔，你会发现每一个孔的间距都有一点点偏差，是量产配线架本身的公差，千万不要直接按实测参差不齐的间距挨个画，如果跟着实测误差画，最后一整排孔是歪的，非常难看。

二、尺寸校核｜对标标准规格，预留恰到好处的装配间隙

测完实物之后，我没有直接用手工数据，回头查了标准 RJ45 配线架模块行业标准尺寸

1. 以标准模块尺寸、标准网口中心距为基准；

2. 核算 24 口一整排的理论总长度；

3. 均匀分配 24 个网口位置，保证所有孔等距、整齐；

4. 每一个开孔长宽，单边额外 + 0.1mm 预留缓冲间隙 为什么只加 0.1mm？这个数值很微妙。加少了，铝板切割有公差、模块有公差，卡得死死的装不进去；加多了，孔缝隙太大，松垮垮没有 UniFi 那种精致紧凑的质感。0.1mm 单边余量，兼顾好装和颜值。

举例：模块实测宽 14.4mm，开孔尺寸就做到 14.4+0.2mm（左右各 0.1），高度同理。

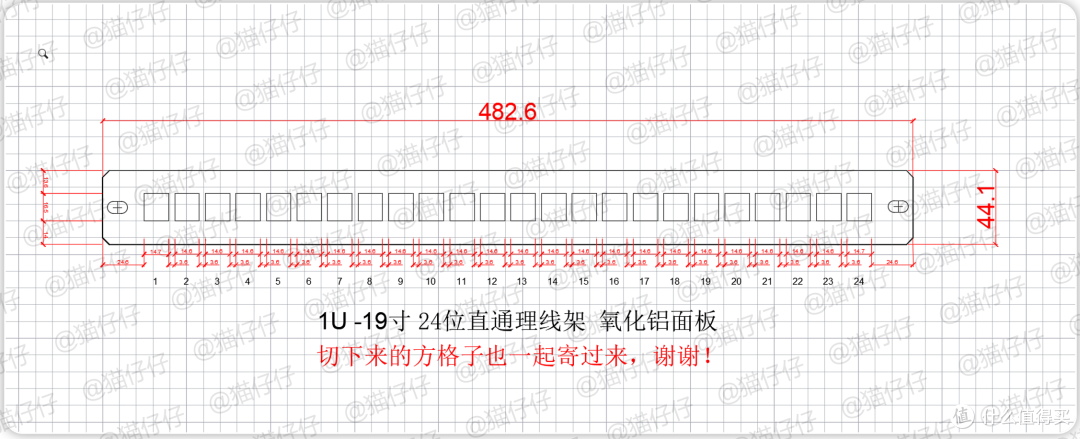

三、CAD 出图｜阵列排布开孔，导出激光切割文件

拿到校准后的成套数据，打开 CAD 绘图，这一步是保证成品工整的核心：

1. 先画面板外矩形轮廓，对应配线架卡槽；

2. 按标准等距阵列 24 个网口开孔，而不是手工逐个复制偏移；阵列是保证一排孔横平竖直、间距均匀的关键；

3. 导出店家支持的 dwg 格式文件，发给激光切割商家下单。

四、精修与装配｜裁切支撑边框，调出齐平的完美状态

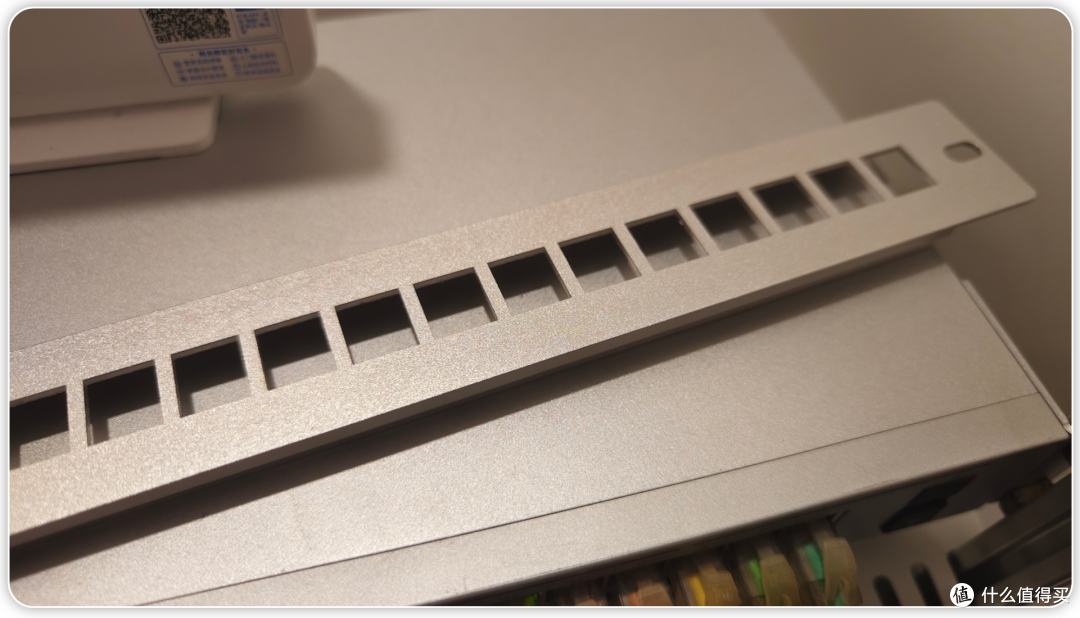

面板寄回来之后，放到unifi交换机长对比一下，已经有9成的效果了，已经很满意了。

成品自带一圈上下边框，直接塞是装不上的，也就是这个边框，才给了这次完美安装的可能，但是要对这个边框进行切割。这一步也是最考验耐心的微调环节。

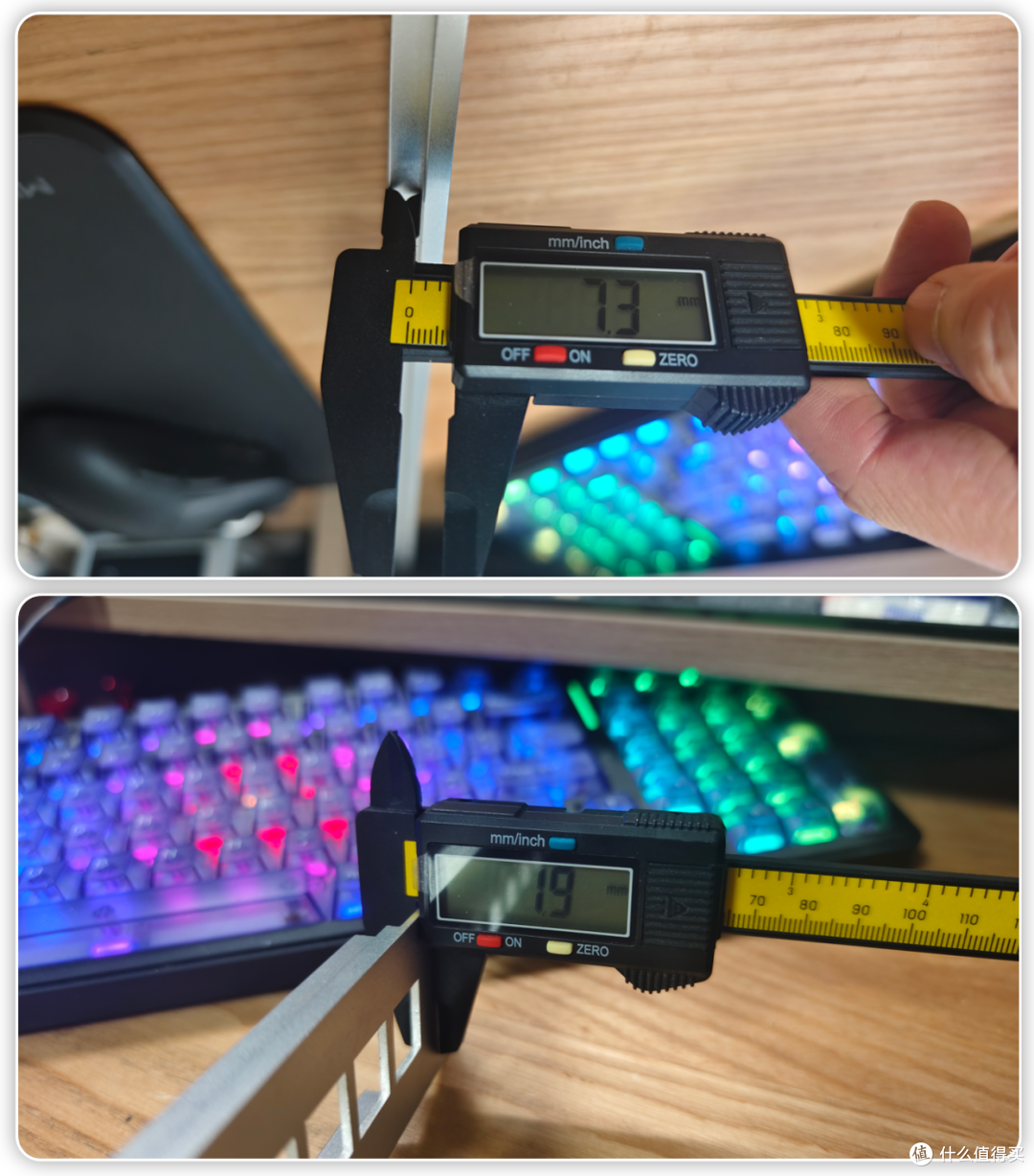

1. 二次复测深度：再次拿出游标卡尺，精准测量面板卡上去之后与配线架支架网口相差深度，也就是支架前端面到 RJ45 模块前端平面的距离，这个数据决定上下边框需要切掉多少；

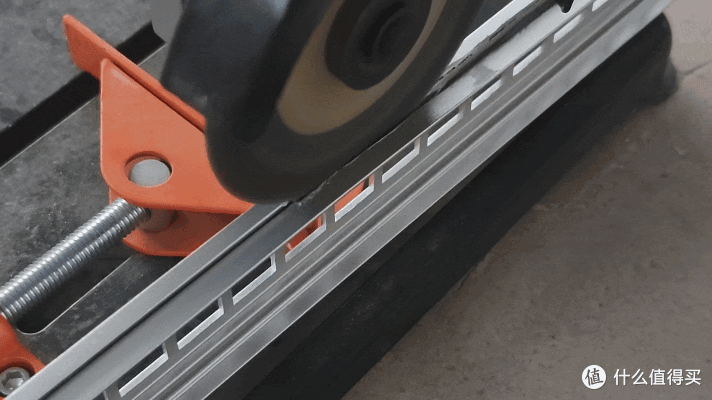

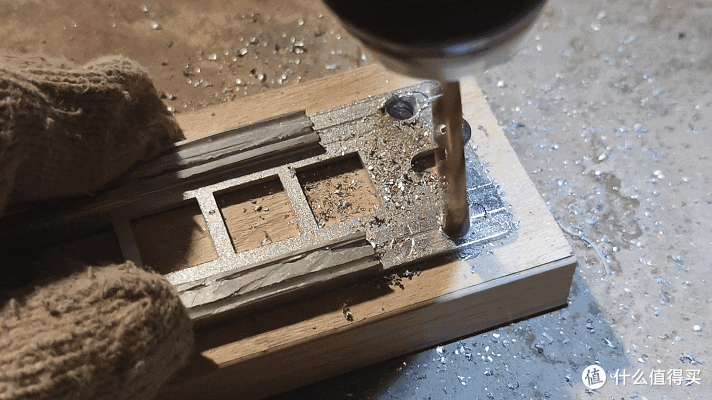

2. 标记切割线、裁切边框：按照测量数值标记位置，打磨裁切上下边框。裁切完成后，剩余的上下边框正好充当支撑，牢牢顶住拆掉原装面板的配线架本体；

3. 安装孔当时也只有一个，感觉不够牢固，加两个

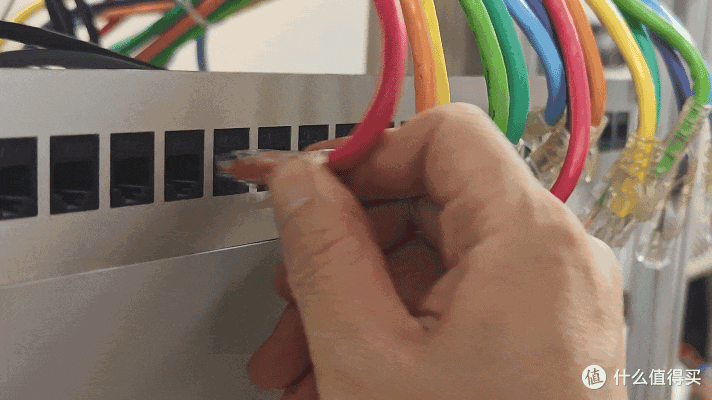

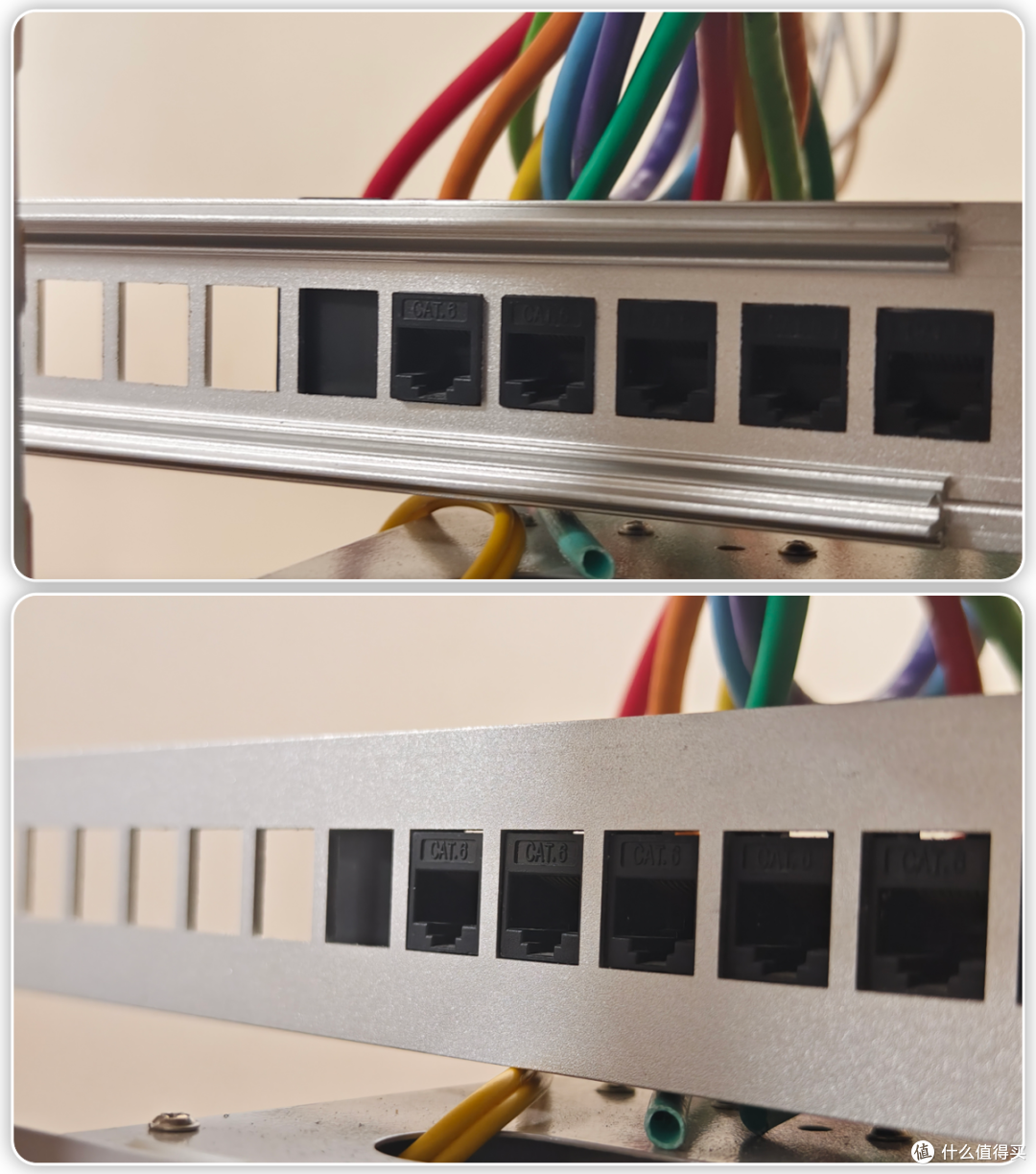

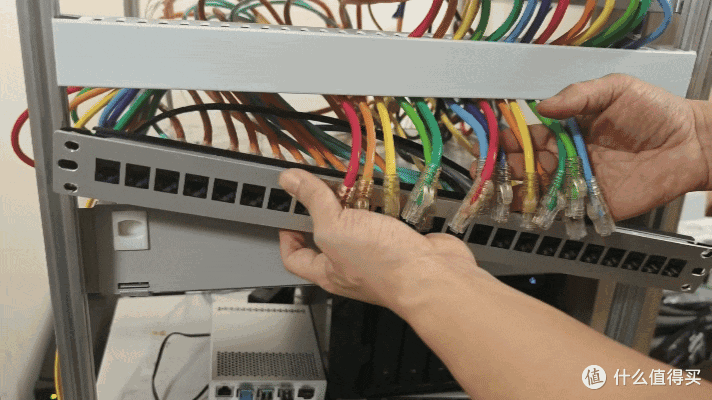

4. 对位安装：把自制铝面板对准卡槽平稳推入。 顶住的结构作用非常关键：铝板不会向内凹陷，也不会向外翘起来。装好之后，每一个 RJ45 网口端面刚好和铝面板表面齐平 —— 既不会凸出来一截看着臃肿、插拔网线硌手，也不会凹进去一圈黑乎乎很难看。

5. 推入的瞬间顺滑归位，没有一丝缝隙，强迫症直接狂喜！金属质感和旁边 UniFi 交换机完美呼应，之前的割裂感直接消失。

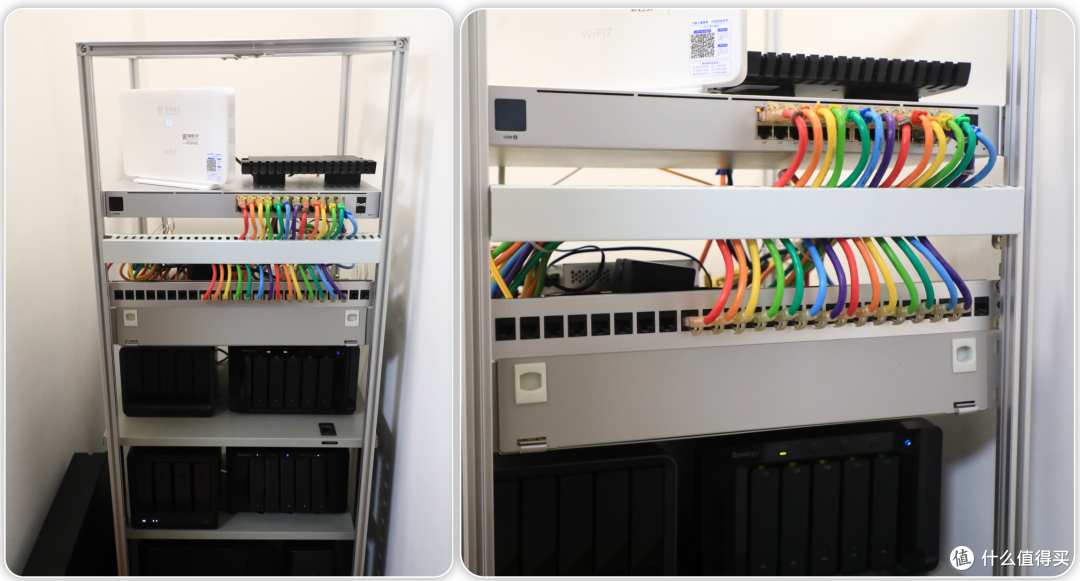

6. 收尾理线：面板固定到位，后续就整理好网线再插上去，装进机柜。

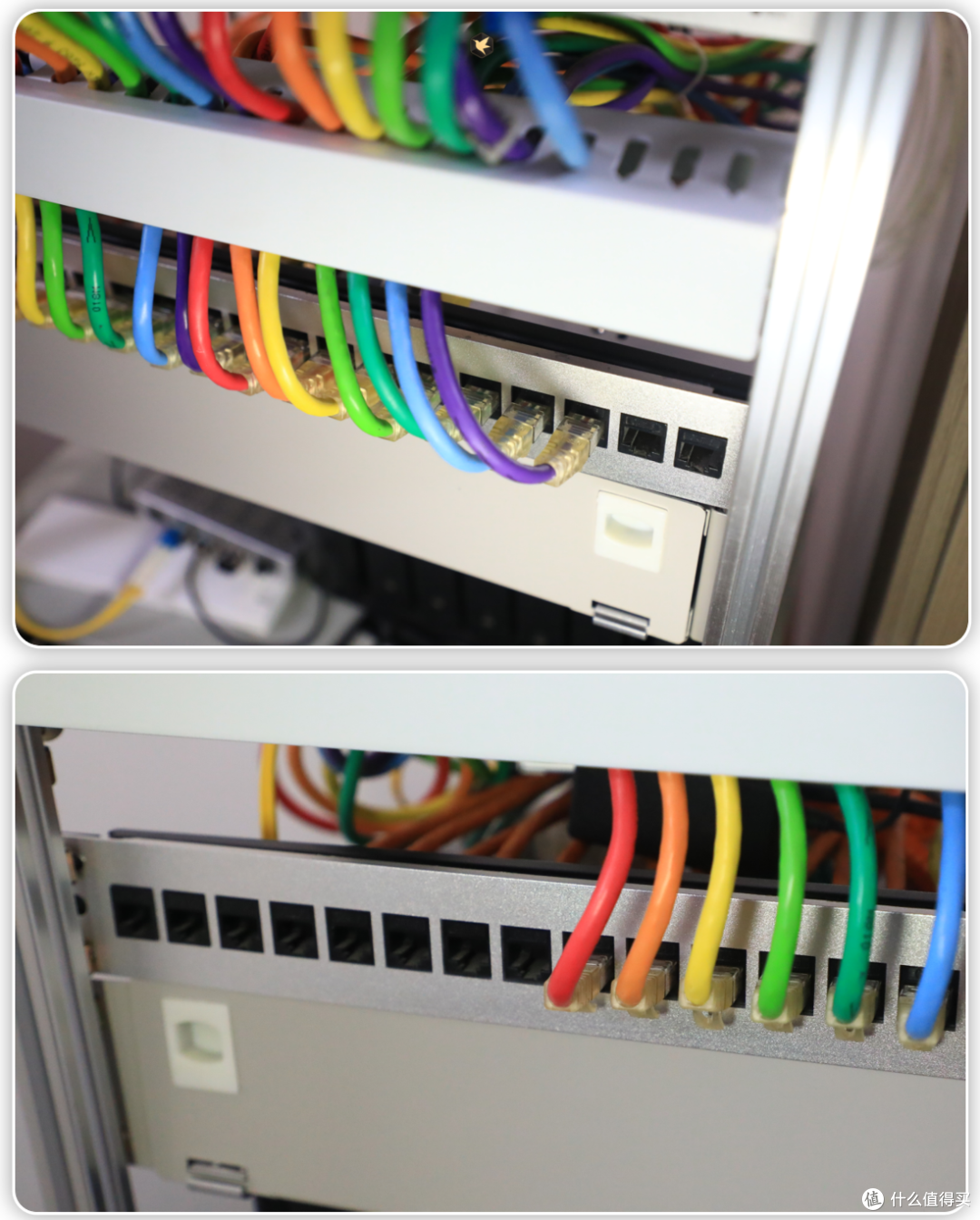

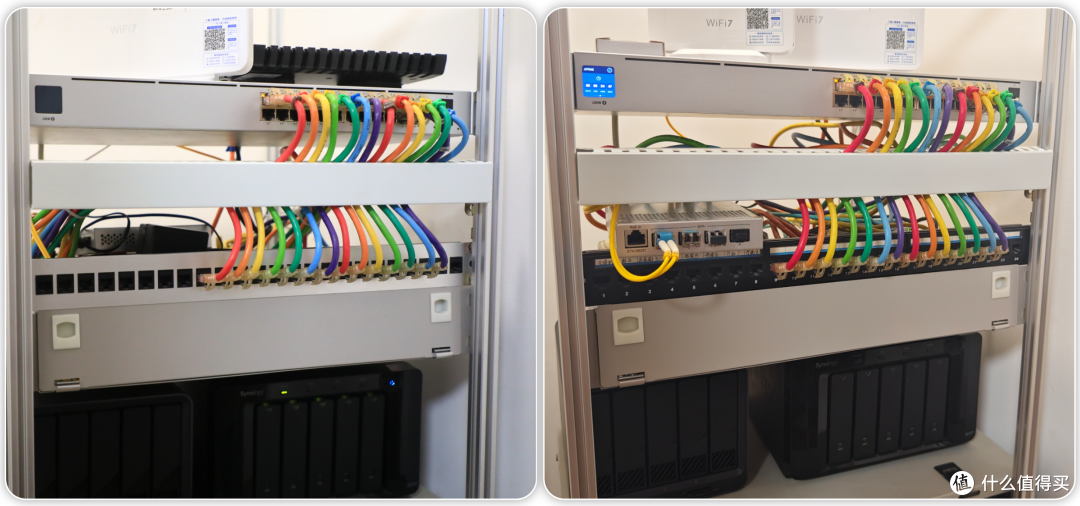

前后对比，还是挺明显的，左边的铝合金原色比原来右边黑色的配线架，颜值提升不少！

五、后记

这套方案最大的乐趣，不是单纯省下来unifi配线架的钱，而是自己一点点把控每一处细节，把原本风格冲突的配件，调成统一的质感。

很多 HomeLab 玩家折腾机柜，重心都放在机柜框架、路由交换机这些大件上，很容易忽略配线架这种不起眼的小配件。往往就是一个黑色塑料面板，直接毁掉一整个机柜的高级感。

对比原厂1000多的配线架，咱们只需要一块铝板 + 激光切割，就能拿到几乎一样的视觉效果。这个思路通用性很强：只要做好尺寸测绘、标准校核、CAD 阵列，搞定一块样板，剩下的配线架可以直接复用同一份图纸批量加工。不用硬扛原厂溢价，靠卡尺 + 一块铝板，就能搭出统一的UniFi金属风格。

当然动手前一定要预留公差、反复核对深度，边框裁切是成败关键点，切多了失去支撑面板内陷，切少了网口突出，差一点点，最后效果就天差地别。 如果你也在折腾铝型材机柜、在用 UniFi 设备，嫌弃原配配线架颜值拉胯，这个 DIY 思路完全可以抄作业。

如果觉得黑色网口还不够和谐，还可以更换银色网口，也有便宜的，买的材料的时候直接就买上了，那就更完美了。

还有下一个就是理线架，原来也是黑色的，我换了白色的pvc的理线架，本来不是机柜用的，效果也还可以，就是白色还不够完美，下一步也要diy改成铝合金的，进一步同步颜值，敬请期待。

有什么想交流的，我们评论区见。
