这两天开源硬件圈有点吵，吵的主角不是哪块新板子，而是一颗小小的电感。
8月12日，B站有条视频叫《RP2350芯片设计缺陷让用户买单》。哔哩哔哩播放量不算高，三千多，但评论区挤满了真在画板子的人，35条评论从8月12日晚上一直吵到8月14日凌晨。一派说"固有缺陷不修正，靠绑定推荐电感省钱"；另一派说"谁规定你必须用片内DC-DC了？外置LDO官方根本没拦你"。
先说明一句：这条视频标注了AI生成、“个人观点仅供参考”，但评论区里吵架的不少是真实做过板的开发者，信息密度反而比视频本身高。下面我把事情本身捋清楚，再说谁需要慌、谁可以纯围观。
先看懂这个坑是什么
RP2350是树莓派现在的当家MCU，Pico 2用的就是它，双核Cortex-M33加RISC-V核心，520KB SRAM，卖4美元左右。和很多MCU一样，它的内核供电（DVDD，1.1V）在芯片里集成了一个开关稳压器（DC-DC），但片内只有电路，电感得你在芯片外面接。
争议就出在这颗外部电感上。按视频的说法和评论区多位用户的印证：官方设计指南对这颗电感的要求比普通电源设计更细——要求用带极性标记的电感，并且规定它在PCB上的朝向。原因是电感漏磁场的方向跟绕线方向有关，朝向不对，漏磁可能耦合进芯片的模拟部分，影响ADC这类敏感电路。
在视频作者看来，这就是芯片自身设计没处理好干扰，却把成本转嫁到了用户的设计流程里：你得找特定的料、按方向贴，连EDA库里的封装都要专门标极性。评论区还有人挖出一个更迷惑的细节：立创商城里树莓派的手册和这颗电感自己的手册，对极性的描述是相反的。哔哩哔哩到底按谁的贴？不少人看到这里直接懵了。
另外有用户说，自己没用推荐电感，被要求去找树莓派拿授权才给生产。哔哩哔哩这条是单方说法，我没能核实，大家先当传闻看。
反方的话，也值得听完
评论区不买"缺陷论"账的人不少，观点大致三条：
第一，片内DC-DC不是必选项。RP2350支持绕开片内稳压器、从外部直接给DVDD供1.1V，拿两路LDO供电完全可行，电源还更干净，代价是效率低一点、多一路电源。哔哩哔哩
第二，漏磁不是无解。一体成型电感的漏磁比普通磁胶电感、绕线电感小得多，0806封装就有得选，评论区好几位表示自己一直在这么用，没翻过车。
第三，这更像工程取舍，而不是"缺陷"。把稳压器集成进芯片，省的是外围器件和BOM成本，代价就是对电感挑剔；真要推倒重来流片修正，芯片本身又要涨价——今年的元器件行情，大家都懂。
其实官方的"认错"记录不难找。今年6月树莓派工程师在Reddit的AMA问答里，RP2350研发负责人James Adams就坦言，这颗芯片的功耗控制和安全设计难度超出预期，后续通过改版流片修复了早期版本的问题。知乎评论区有老用户补充，RP2350的A2版本曾因OTP安全问题整体被A4版本替换。这颗芯片"改版打补丁"的历史是真实存在的。
至于模拟性能，玩RP2040的老玩家更不会意外：Pico的ADC受电源干扰、有效位数打折的问题，社区已经讨论好几年了，做精密采集的基本都绕着走。哔哩哔哩这一系芯片的强项从来是IO、PIO和生态，不是模拟前端。
谁要慌，谁可以围观
这段建议直接收藏。按你对号入座分三种人：
第一种：用Pico 2官方板或成熟模块的，纯围观。官方板的电感选型、极性、布局都是按设计指南来的，成熟的第三方模块大多也照抄了官方设计。你只管焊接、烧录、跑代码，这个坑跟你没关系。
第二种：在立创开源广场复刻RP2350项目的，下单前查一下BOM。开源项目作者水平参差，不一定每个人都注意到了电感极性和朝向。下单前打开BOM看一眼：供电电感有没有极性标注、丝印方向和布局对不对。五分钟的事，省一轮打样返工——现在打样加SMT一次也是几十上百块。
第三种：自己画板、还要用ADC或模拟电路的，这事跟你关系最大。做音频、传感器采集、精密测量这类项目，给两个直接方案：
能不用片内DC-DC就不用。外置LDO给DVDD供电，电源干净，还不用纠结电感朝向；代价是效率略低，非电池供电场景完全无所谓。
必须用片内DC-DC的（典型是电池供电项目，DC-DC效率比LDO高一截），那就选带极性标记的一体成型电感，严格按官方设计指南的方向贴，并且把电感尽量远离模拟走线和ADC相关引脚。
顺便提醒一句：如果你复刻的是更老的RP2040项目，同样的思路也适用，那代的供电干扰问题只多不少。
为什么这波讨论比往常大
这个问题不是新出现的——RP2350对供电设计的要求，从芯片发布起就写在文档里。现在集中爆发，是因为自己画板的人突然变多了。三个信号：
一是8月初社区开始讨论RP2350芯片单独开售，个人玩家拿到裸芯片、自己画板的路径越来越顺。知乎二是树莓派工程师在AMA里确认，2025年树莓派微控制器的出货量已经超过单板电脑整机——MCU玩家的基本盘本来就越来越大了。知乎三是这轮内存涨价潮里，单板电脑价格一路走高，不少原本打算买树莓派整机的人转向了便宜的MCU方案，RP2350系列正好是热门去处。

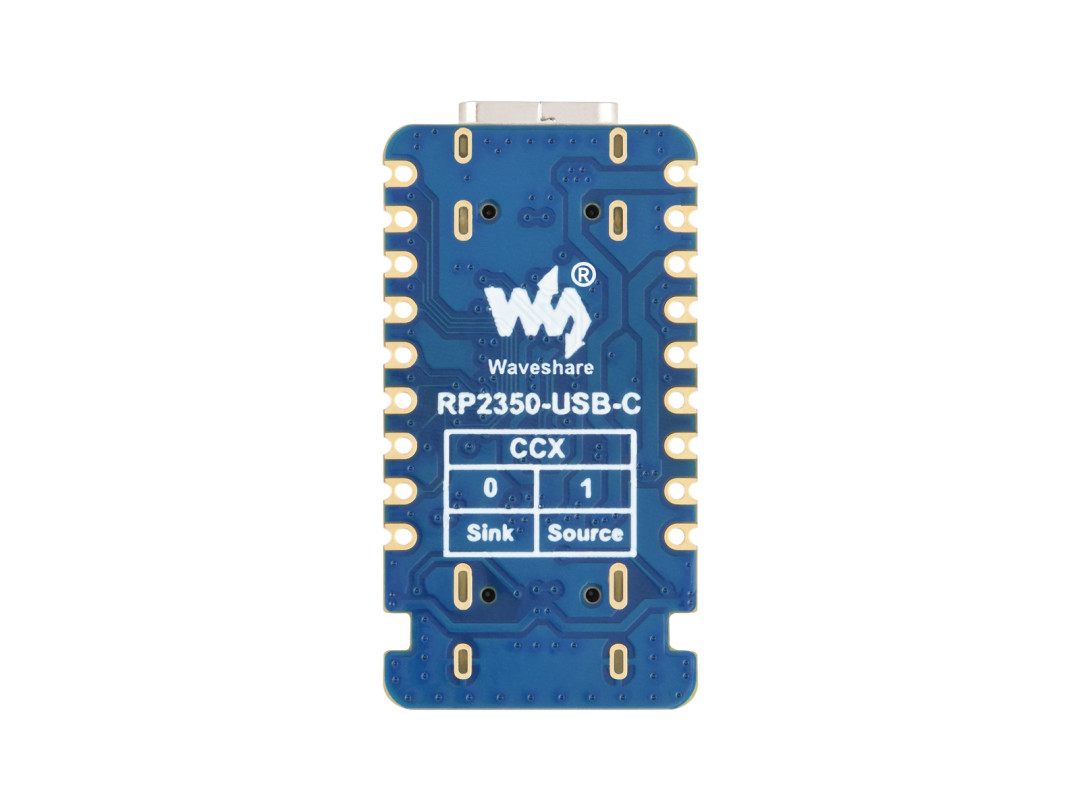

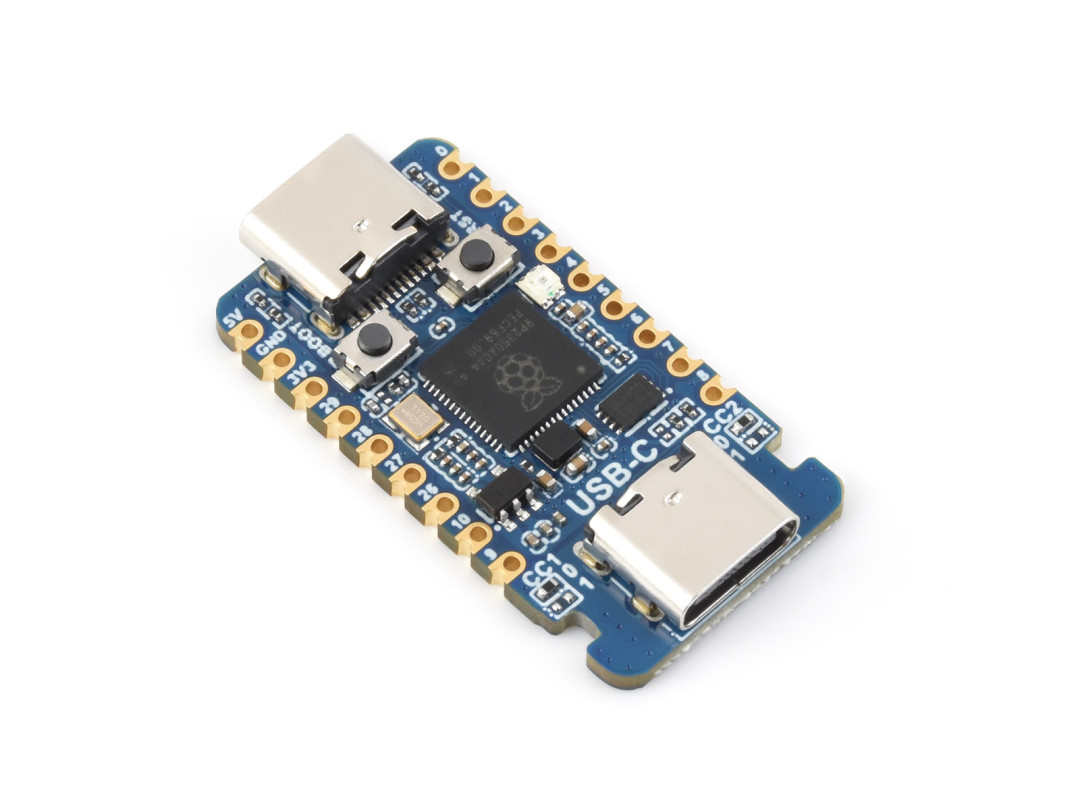

第三方板子也在密集上新：8月10日微雪刚发了RP2350-USB-CM迷你板，双Type-C公头母座两个版本。哔哩哔哩之前还有带PoE供电的RP2350-POE-ETH。知乎板子越多，踩这个供电坑的人就越多，讨论自然就起来了。
最后，两个值得继续盯的信号
树莓派官方的RP2350勘误表和设计指南更新。后续硅片版本怎么处理供电干扰这件事，决定了这场争论会不会真正翻篇。
立创EDA元件库里相关电感的极性标注。两份手册描述打架的问题如果修正了，值得一个好评——这属于整个开源硬件基建的一部分。
你正在画RP2350的板子吗？电感选的哪颗、踩没踩过这个坑，评论区聊聊。
