6月25日，IBM在纽约约克镇高地宣布了「全球首个亚1纳米芯片技术」，节点命名为0.7纳米（也称7A）。消息公布当日，IBM美股盘前一度涨超6%。麻省理工科技评论
两个月过去，围绕这项技术的争论反而更凶了。B站有播放量超14万的视频直接喊出IBM发布全球首款0.7nm芯片，彻底打破摩尔定律。哔哩哔哩马斯克则公开炮轰这个命名有误导性。IT之家到了8月30日，知乎上还有人认认真真地在问：IBM发布0.7nm芯片技术，真正量产还需跨过哪些技术难关？知乎吹的、骂的、观望的，说的都有部分道理。这篇文章一次说清楚：IBM到底发布了什么，突破的实质在哪，离量产还有多远。
先说清楚，IBM到底发布了什么

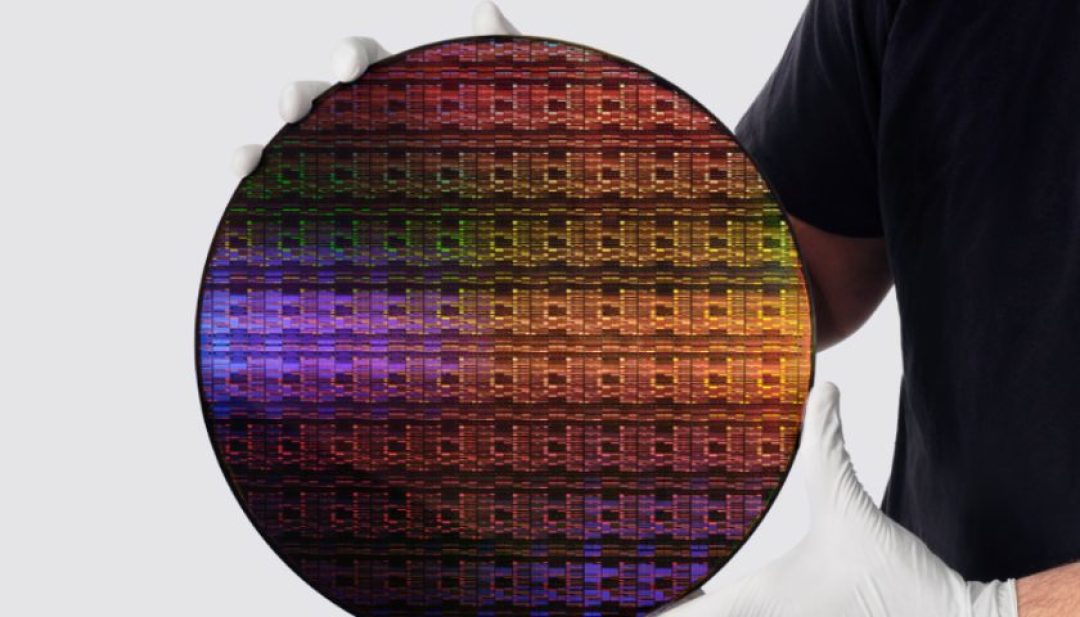

先给结论：这次发布是一套工艺技术，不是一颗能拿在手里的芯片。6月25日，IBM宣布推出全球首款亚1nm（纳米）芯片技术，该技术采用创新性晶体管架构，工艺节点达0.7nm。界面新闻
把已公开的信息拆开，核心有三条：
晶体管架构整个换新。这次提升得益于一系列结构和材料创新，核心是IBM开创性的三维纳米栈架构，它展示了一件事：即使芯片特性接近原子级，性能和效率的持续提升依然可能。财联社

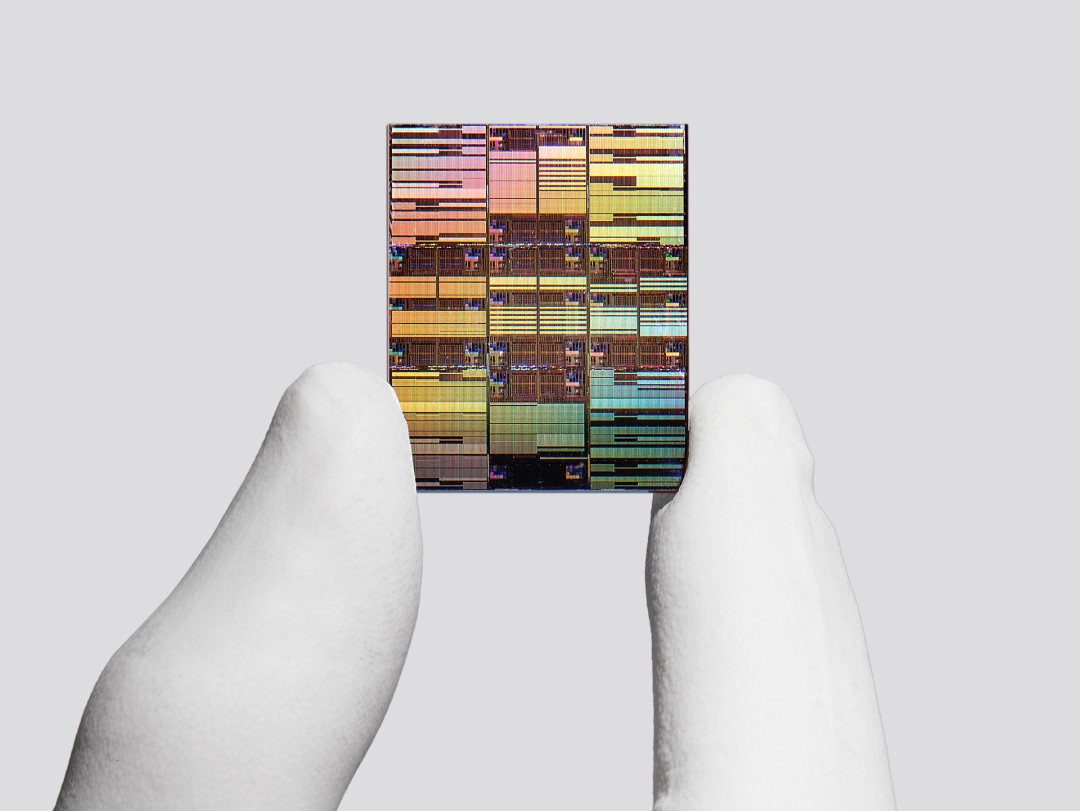

指甲盖大小的芯片上集成近1000亿枚晶体管，密度约为IBM在2021年发布的那代2nm芯片的两倍。界面新闻
相对2nm节点，新工艺晶体管密度翻了一番，性能提升50%，能效提升70%。麻省理工科技评论
注意IBM的用词：这是一次「芯片技术」发布，不是产品发布。IBM研究院院长杰伊·甘贝塔自己的说法是，这次突破将半导体工艺从纳米时代推进至原子尺度，依托全新纳米堆叠架构，不只是制造尺寸更小的晶体管，更是重构芯片底层制造逻辑。界面新闻所以社区里「彻底打破摩尔定律」「埃米时代到来」这类说法，更接近情绪表达，不是时间表。
这次突破的实质：晶体管「站」起来了

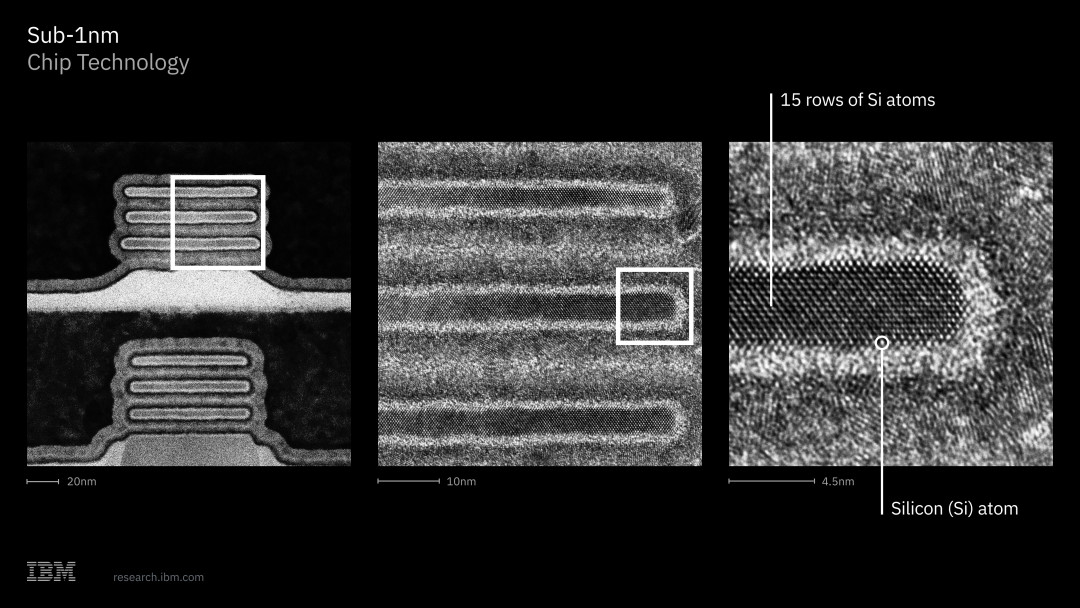

很多人把0.7nm理解成「光刻又精细了一档」，这个理解方向反了。这次变的不是光刻精度，而是晶体管的结构：以前是把晶体管平铺在硅片上，现在是交错着往上堆叠，每一层还能用不同的材料组合，单独优化性能和功耗。B站有视频把它总结得很直白：芯片不再往小做，改往上叠。哔哩哔哩这也是业界公认的下一步方向：平面方向微缩的空间挤干净之后，垂直堆叠（CFET）就是接棒路线。
而且这不是PPT架构。IBM强调，研发团队通过CMOS集成工艺中的超薄介质键合技术、双沟道工程能力验证、标准CMOS反相器功能测试，完成了纳米堆叠架构的实验验证，证实它具备物理可制造性。界面新闻换句话说，「到底能不能造出来」这个最基础的质疑，IBM先用实验数据挡了回去。
为什么非要往上叠？道理不复杂：平面方向已经逼近原子尺度，继续缩小既贵又漏电；往垂直方向堆，等效密度照样能翻倍。闪存早就把「叠层」玩成了几百层的军备竞赛，现在只是轮到逻辑芯片了。
一家11年不造芯片的公司，凭什么领跑制程
标题容易让人忽略一个事实：IBM自己早就不制造芯片了，它的制造业务2015年就整体卖掉了。如果要找一家始终坚信摩尔定律的公司，IBM无疑是最具代表性的。36氪它换了一种活法：不做量产，专做研发，把图纸和工艺配方画好，交给制造伙伴落地。
这条路IBM走了很多年，战绩并不差：铜互连技术是它率先引入芯片制造的，首个跑通的7nm EUV测试芯片是它，2021年全球首个2nm节点同样是它先发布，制造则交给别人完成。Rapidus如今在北海道建厂，用的就是IBM的2nm GAA技术，是这条链路上最新的接棒者。
理解了这一层，就知道0.7nm的正确打开方式不是问「什么时候能买到0.7nm的手机」，而是问「谁来把这套图纸落地」。IBM的研发模式也解释了它的底气：不同于台积电、三星侧重商业化量产优化，IBM研发重心聚焦材料物理、新型器件底层突破，无需受短期量产成本、客户订单约束，得以持续投入周期长达十年以上的前沿基础研究。界面新闻
马斯克的炮轰：一半对，一半错
马斯克开炮的靶子是命名。他认为IBM「0.7纳米」的命名具有误导性，未能反映晶体管真实尺寸。IT之家
他骂对了一半。硅原子直径大约0.2纳米，0.7纳米只够排下三四个硅原子，这个数字早就不是字面上的物理尺寸了。如今行业所说的工艺节点仅代表一代制造技术标准，而非精确物理尺寸。界面新闻他还提议，未来芯片制程节点应根据最小特征尺寸对应的原子数量来命名，而非传统方式；IBM的回应则是，命名沿用行业惯例。IT之家台积电、三星、英特尔的节点数字，哪个又不是「等效」出来的？
但他骂错的另一半更要紧：密度翻倍不是数字游戏，是架构改变换来的。纳米堆叠架构可将静态随机存取存储器（SRAM）尺寸缩减40%，这是IBM在2026年超大规模集成电路国际研讨会上公布的实测成果。界面新闻连财联社的通稿都写得很明白：性能和效率的持续提升，得益于结构和材料创新，不是因为数字改了。财联社骂名字可以，把整个技术说成「纯营销」，就冤枉人了。
从实验室到量产，隔着四道坎
坎一是光刻。亚1nm必须上高数值孔径极紫外光刻机（High NA EUV），单台设备就是数亿美元级的投入，IBM也在同步推进High NA EUV工艺，官方口径是预计最快5年内量产。华尔街见闻IBM已联合泛林集团、东京电子、Screen半导体解决方案株式会社等，共同研发适配高数值孔径极紫外光刻的全新工艺与配套设备，目前已成功试制出可正常工作的芯片器件，这算半只脚进了门。界面新闻
坎二是良率。实验室里做出一片好样品，和工厂里稳定造出千万片，是两回事。B站一条95赞的评论把这段历史背得很熟：IBM实验室技术一直领先，但买了它技术的厂商，联电卡在10nm、格芯卡在7nm，都因良率问题停下脚步，三星更是彻底输掉7/5nm之争，如今2nm的Rapidus能不能量产还是未知数。哔哩哔哩IBM图纸的买家记录，确实不轻松。
坎三是散热。往高堆的代价是功率密度上升，AMD的X3D系列只是多叠了一层缓存就出现过积热，逻辑芯片全栈堆叠的热管理只会更难。闪存能堆几百层，是因为存储单元功耗足够低，这项技术最先落地的地方，大概率是数据中心，不是手机。
坎四，也是最现实的一坎：得有人接。截至目前，没有任何一家代工厂官宣引入0.7nm产线。IBM给出的路径是技术输出：这套技术可形成区别于英伟达、AMD通用GPU的差异化企业算力方案，同时可向台积电、Rapidus等合作厂商输出亚1nm器件专利与工艺方案。界面新闻但「可以输出」和「有人签单」之间，还隔着整条产线的投资决议。
时间表上有个现成的参照系：IBM自己给出的口径，是该节点最早将在2031年前后量产。麻省理工科技评论而上一代的节奏是：2021年发布2nm节点，台积电的2nm N2制程直到2025年第四季度才投产，中间隔了四年多。界面新闻从平面纳米片到垂直堆叠，难度不是线性增加，2031这个口径本身已经算保守。
值得追吗，值得等吗
结论分三层。第一，方向是真的。垂直堆叠是平面微缩逼近极限之后业界公认的接棒路线，IBM只是第一个把完整图纸摆上桌的，它领先的是路线图，不是产能。第二，时间表别太当真。「最快5年量产」的前提，是有代工厂接图纸、买设备、磨良率，如果一两年内没有制造伙伴官宣，这个时间表大概率要后移。第三，和你手上的设备暂时没关系。这项技术最先喂饱的是AI加速器和服务器芯片，等「0.7nm手机」，不如别等。
想持续跟进的话，盯三个信号就够：一，有没有代工厂官宣引入IBM的亚1nm工艺；二，ASML的High NA EUV出货和稼动率；三，台积电、英特尔的路线图里，垂直堆叠节点有没有提前的迹象。
一句话收尾：IBM的0.7nm不是一颗芯片，是一封写给后纳米时代的意向书。纳米这个数字可以骂，但往上叠这条路，不该嘲。
