这周我把知乎、B站、小红书上关于 Creo 的最新讨论翻了一遍（截至 8 月 23 日），发现一个很典型的现象：面向入门的内容卷上了天，200 集教程隔三差五就出一套，但一到"教程不教"的阶段，问题能挂在那儿好几天没人接。
我扒出来三个最近的真实卡点：其中两个在知乎上至今零回答，一个是反复有人栽进去的老坑。没人答的，我替你把思路写出来——能保证的我保证，需要你自己在版本里验证的，也如实说。
问题一：不在同一面的螺旋通道，怎么建模
8 月 21 日有人在知乎提问，说外部形状画得出来，但"内部从里到外旋转的通道和不在同一面的螺旋痕迹一直做不出来"，求建模思路。知乎截至发稿，这个问题还没有回答。
这个问题特别有代表性：多数人不是卡在操作上，是卡在思路上。螺旋一旦跨面、跨层，它就不是草绘问题了，而是空间曲线问题。按面去画必然死路一条，因为你在每个面上画的只是曲线的一段碎片，拼不起来。
主流思路八个字：先建轨迹，再做切除。
用方程曲线建螺旋线：基准曲线里选"来自方程的曲线"，坐标系选圆柱坐标。半径 r 设常数，theta 控制圈数，z 控制螺距，一条标准螺旋就出来了。建议先用粗参数生成一遍，确认旋向、起点对了，再代真实数值。
沿曲线扫掠切除：把这条螺旋当轨迹做扫掠切除，截面就是通道的形状（一般是圆）；通道直径要变化的，用可变截面扫掠。
真要跨过多个不同面的情况：分段做。路径可以用"通过点"的曲线抓取关键点，也可以先在辅助圆柱面上做螺旋、再投影到零件表面，然后沿投影曲线扫掠。段与段之间，要么把轨迹合并成一条再切，要么分段切除后单独检查衔接处。

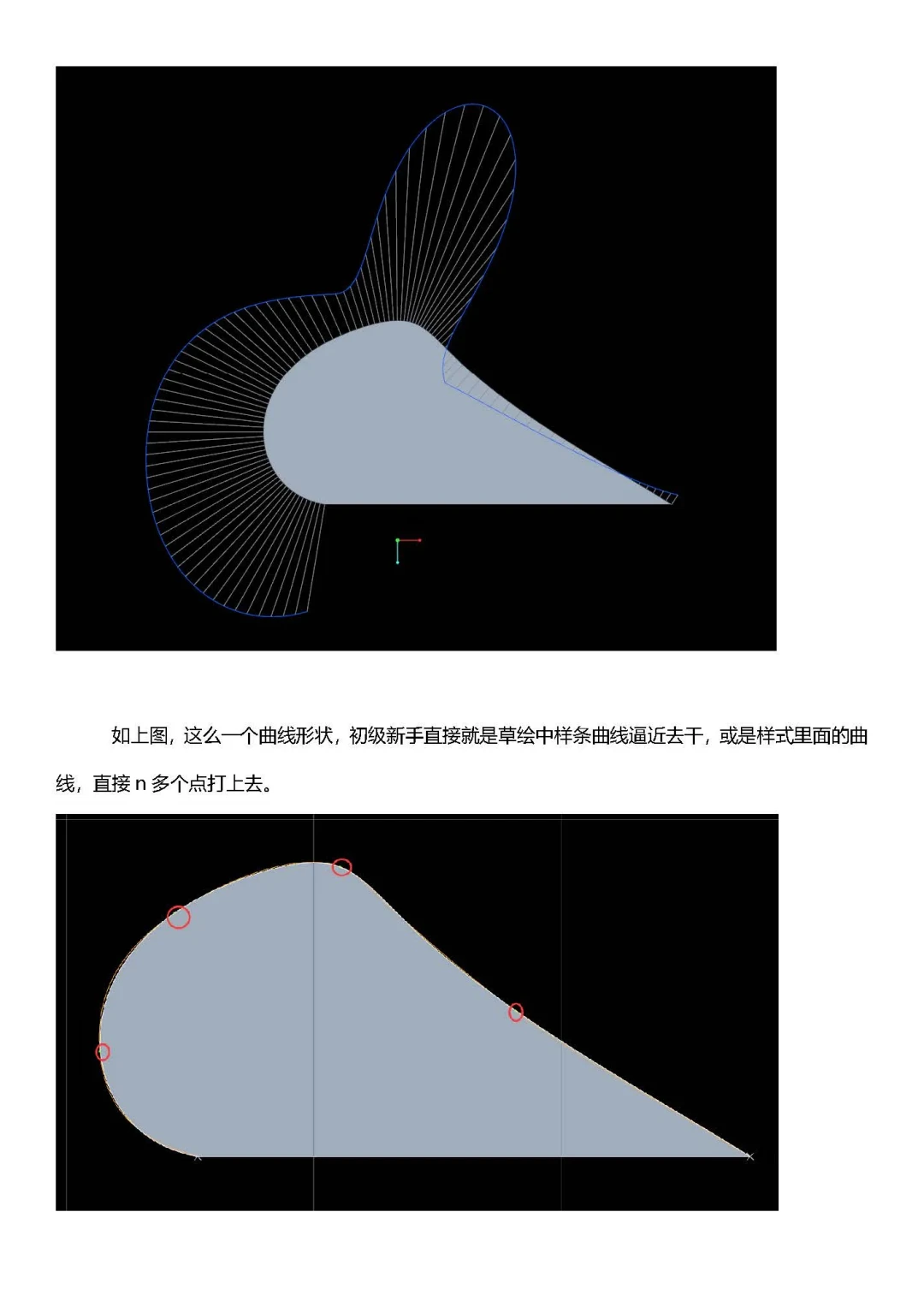

轨迹建好之后，光顺不光顺、曲率有没有突变，用曲率梳分析一眼就能看出来，切除之前先把问题查掉。
另外提醒一句：如果是"单个平面内的螺旋线"，草绘加旋转阵列的小技巧可以应付；但空间通道别试图在草绘里画出来，卡在这儿的人十有八九是这个原因。
问题二：钣金加厚方向，改厚度没有用
同一天的另一个问题关于钣金：做表面涂层时需要单面加厚，但"直接修改驱动曲面厚度会向对侧加厚"，问怎么控制侧向。知乎这个问题同样没人回答。
先说反直觉的结论：加厚方向不归厚度参数管。Creo 里钣金壁往哪一侧长，在特征创建的那一刻就定了（取决于驱动曲面法向和你当时选的一侧），后面再改厚度数值，它只会变厚变薄，不会换边。所以这个"加厚到对侧"不是 bug，是机制。
思路从轻到重四条：
创建或重建钣金壁时，壁特征面板上有方向翻转箭头，先选好要加厚的一侧再打勾。箭头位置各版本略有差异，找不到就在命令搜索框里搜"加厚"或"壁"。
已经建好的，先试"编辑定义"里翻转方向，部分版本和特征类型支持；不支持就别硬抠，重建更快。
涂层这种场景，我更建议别把涂层绑在壁上：把驱动曲面先 Offset 到你需要的一侧，或者直接用加厚（Thicken）特征——单侧、双侧、翻方向三种控制都有，比壁参数灵活。
如果涂层和钣金本体必须同一参数驱动，又不想重建，考虑一开始就把涂层做成独立特征，参数关联但方向解耦，后面改起来不折腾。
老实说一句：钣金是 Creo 里版本差异最大的模块之一，上面给的是路径，你这个版本的翻转箭头具体在哪个菜单、编辑定义支不支持翻向，需要自己实测确认。
问题三：模型突然"巨大化"，英寸模板的坑
8 月 18 日有篇文章专门做了应急处理，值得转一下：打开零件发现单位是英寸、导入文件后模型大了 25.4 倍，基本都是模板问题。Creo 没有设置过模板时，默认模板是英寸磅秒制。知乎而且不是某个文件的问题，是每个新建文件都默认踩这个坑。

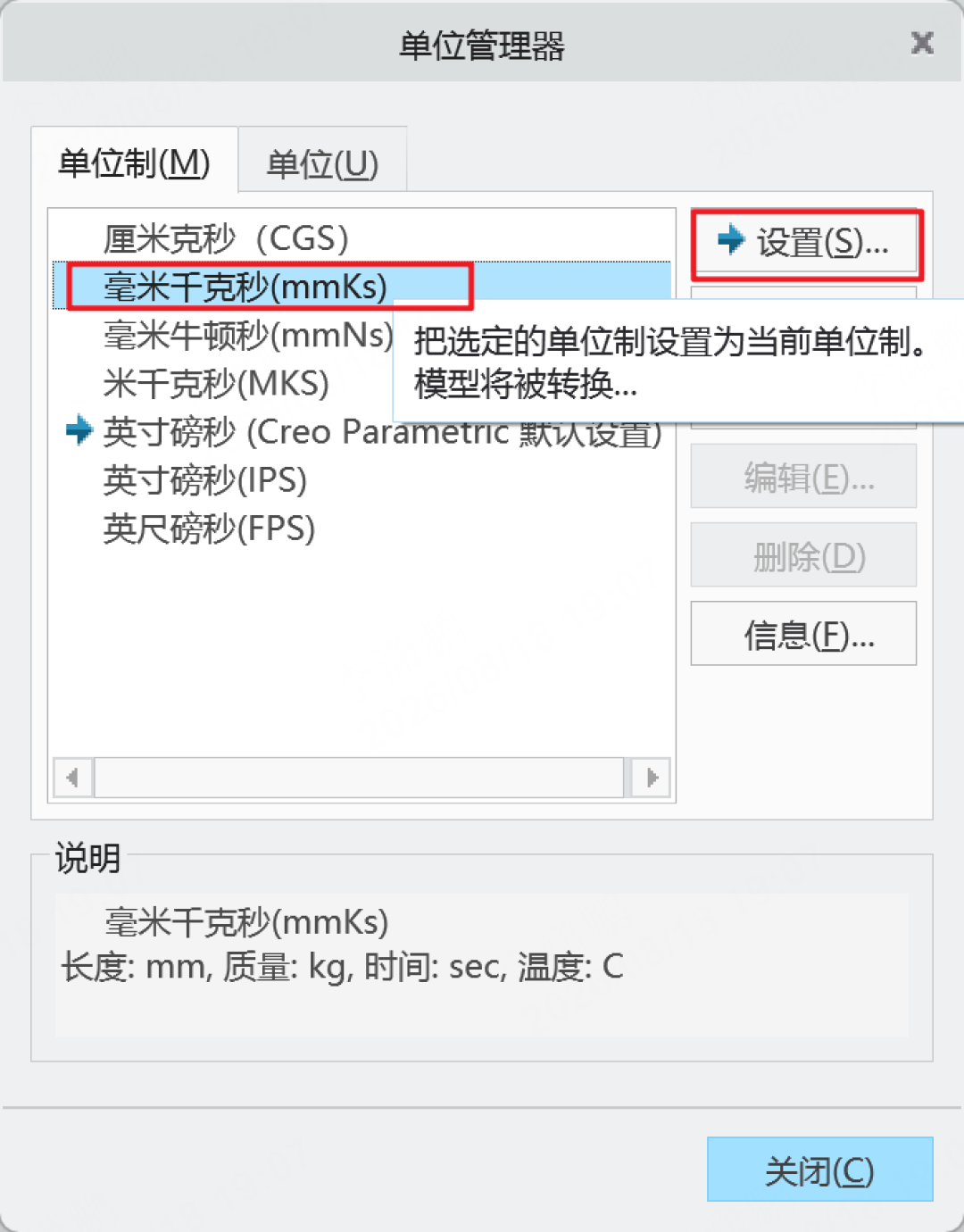

应急处理：文件-准备-模型属性-单位，切换到毫米制。注意这一步有两个选项："解释尺寸"是数字不变、单位直接换成毫米，模型会缩小 25.4 倍，如 100in 会变成 100mm。知乎"转换尺寸"则是尺寸保持不变、换算数字。先想清楚你要保数字还是保尺寸，再点下去。

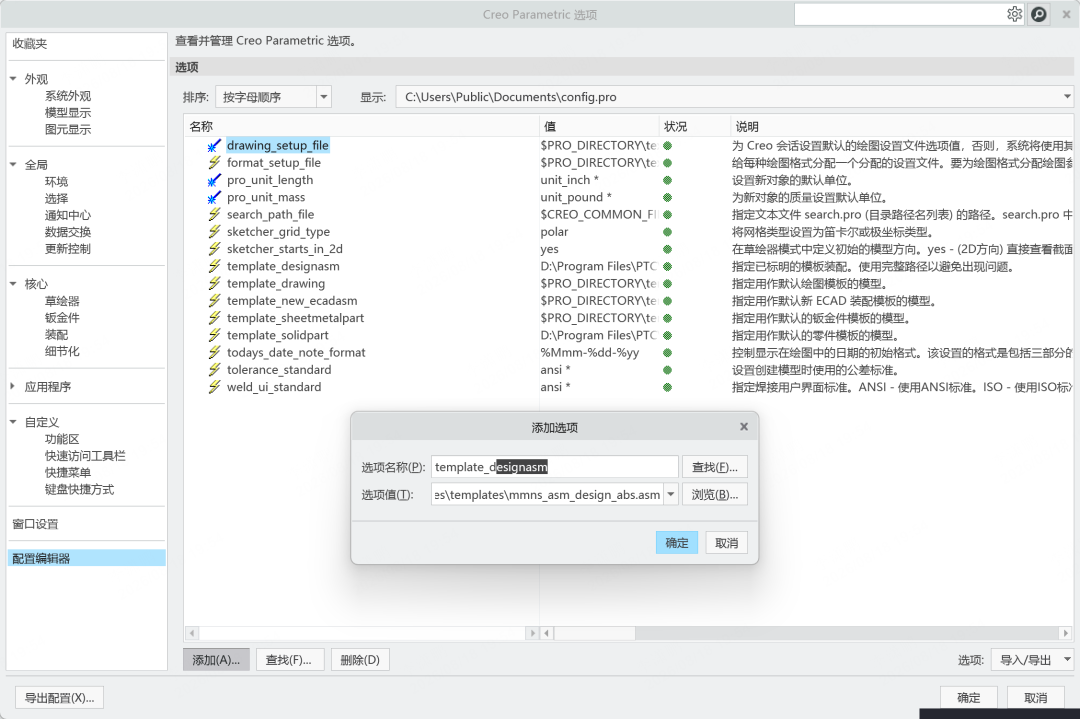

永久解决有两条路。第一条改配置：文件-选项里找到配置编辑器，搜索 template，把模板类选项（零件常用 template_solidpart、装配常用 template_design_asm）指向 mmns 毫米模板；做钣金的记得钣金模板也一起改。

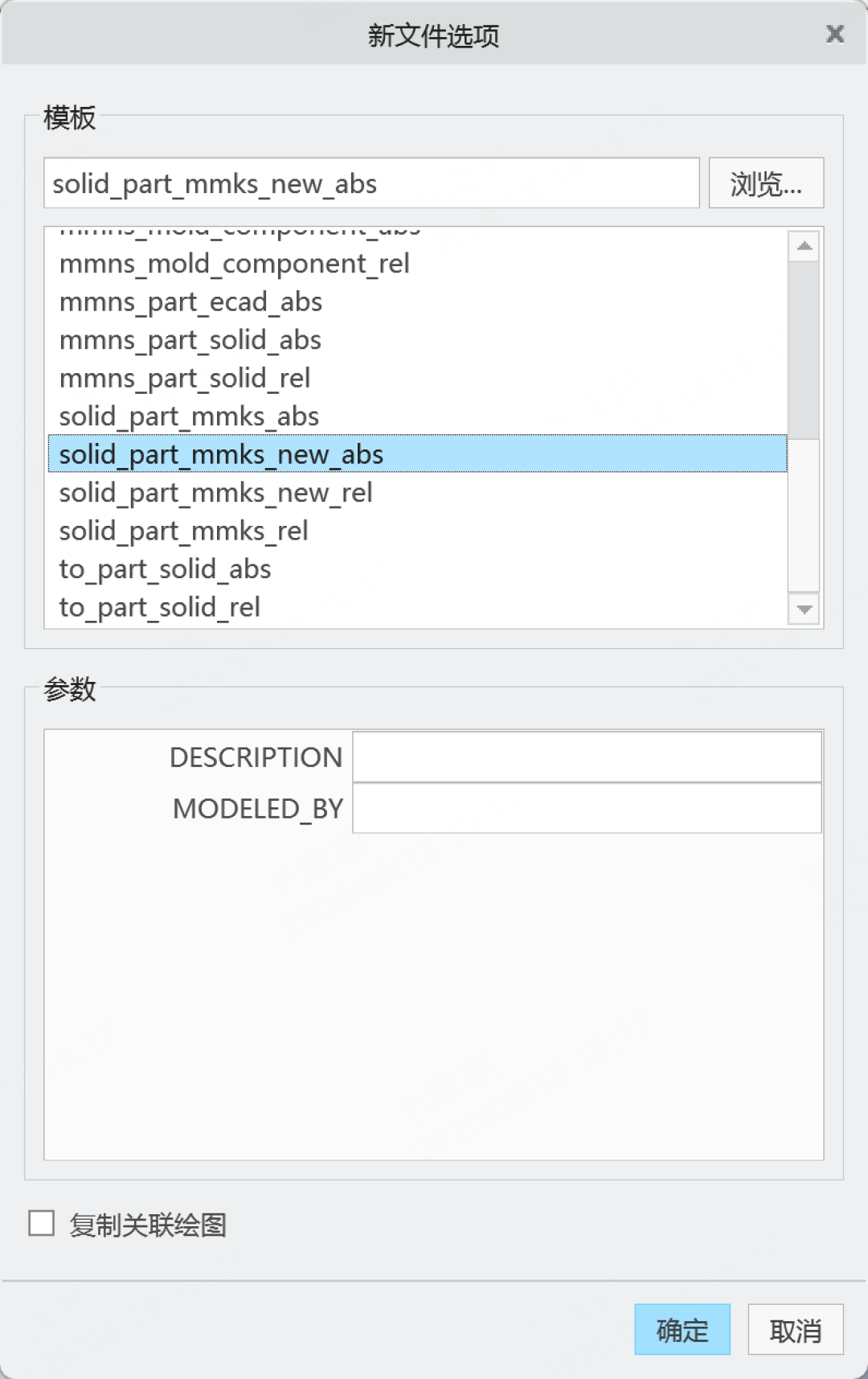

第二条是新建文件时取消勾选"使用默认模板"，每次手动选 mmns 模板，弹窗里零件一般选 mmns_part_solid_abs，装配选 mmns_asm_design_abs。
文章里还有个细节值得较真：作者推荐选带 abs 后缀的绝对精度模板，不选 rel 相对精度，因为 rel 的精度会随模型大小变化。知乎这个建议和不少做装配设计的团队实践一致——精度大小模型不一，装配和数据交换时容易出幺蛾子。
最后记得把配置文件导出保存，不然重装软件又得从头再来一遍。
顺带一个信号：图纸标注正在变成瓶颈
同样在这一周，还出现了一篇讲"尺寸序号自动编号"二次开发的文章。先说明这是厂商引流文，但它描述的痛点是真的：一张装配图几十个零件，手动标序号标到眼花，中间插入一个，后面的序号就得全部重来。知乎出图变更成了常态之后，这类重复劳动确实是研发节奏里的隐性成本。
如果你正好卡在这儿，三条路由轻到重：
Mapkey 宏：内置免费，把固定步骤录下来批量回放，适合标准化的批量导出；
外挂工具箱：市面上讨论较多的是冰盒子和 wjt276 工具箱。知乎其中 wjt276 更偏工程图创建辅助，按自己的工种挑。知乎
Toolkit / J-Link 二次开发：按流程定制，适合有深度需求的企业，个人用户慎入。
提醒一句：这个方向在知乎上带"免费评估"字样的文章基本都是引流内容，痛点可以认领，方案别直接信广告。
以后卡住了去哪问
最后留两条经验。
第一，提问时把版本号、操作步骤、截图带上。这周这两个问题没人接，部分原因就是描述太简略——Creo 版本差异很大，不写版本，想帮忙的老手也无从下手。目前社区里最新的讨论集中在 Creo 13 和 13.4 上，而不少公司在用的还是 9.0 这类老版本，同一个问题在不同版本里的解法可能完全不同。
第二，盯人比搜索高效。教程类搜索结果里内容农场太多，有几个持续输出的创作者值得跟：知乎上的 TomLee（猪大）每个版本都会系统讲新功能，7 月刚更新的 Creo 12.0 教程覆盖了近 42 个新功能。知乎小红书上 CREO曦 持续更新曲面和建模技巧。
把这周的三个问题收个尾：在 Creo 里，"想明白"永远排在"画得对"前面。螺旋通道是空间曲线问题，钣金方向在创建时就定了，单位问题本质是模板问题——从机制层去想，大部分怪问题都会变成正常问题。
