前言

上次把家里存了多年的手机充电头测了个遍，这么多年积攒的充电头太多，留下谁好呢？

这次又把家里路由器机顶盒等配的12伏电源适配器测了一遍。这类电源适配器一般都是长年通电，绝大多数又运行在数W的小功率状态下，细水长流，一年下来，性能不佳带来的额外耗电还是很可观的。

先看结果，下图则是“空载功耗+满载温升+纹波”，这三个数值都是越小越好。下图的电源适配器，如果插电但没接负载，最差的一年耗电2.7度，最优的低达0.06度（有时间会专门介绍这个适配器，有兴趣请留言，有需求就填坑）。

然后是效率，可以看到12伏一安的电源适配器（下图左下角那一撮），效率普遍比不上12伏2A的，平均差了5%左右。我以我现在用的路由器为例，计算了一下。平均功耗约5W，下图中最差的笔最好的电源适配器，一年多耗4度电，多排2.4kg二氧化碳。

问题在于，怎么才能简单地获得一个优秀的电源适配器，由于篇幅问题，将在后续文章介绍。下面是参与测试的具体电源适配器。

小米

型号：AD-0121200103CN-2，额定输出12V、1A，采用3514小圆口。这是小米中枢网关的原配电源。

外壳最高温升33.5℃。往期文章分类目录

开关频率约150kHz，纹波121.6mVp-p。

荣耀

型号：HW-120100C02，额定输出12V、1A，采用最常见的5521圆口。这是荣耀路由器XD21的原配电源，空载功耗较大，效率也不高。

外壳最高温升38.5℃，有些烫手。

开关频率约140kHz，纹波102.4mVp-p。

飞利浦

型号： ED-SP 12W12V 100-240，额定输出12V、1A，采用最常见的5521圆口。这是飞利浦台灯的原配电源。这个电源并不优秀，空载功耗较大，效率也不高。

外壳最高温升31.3℃。

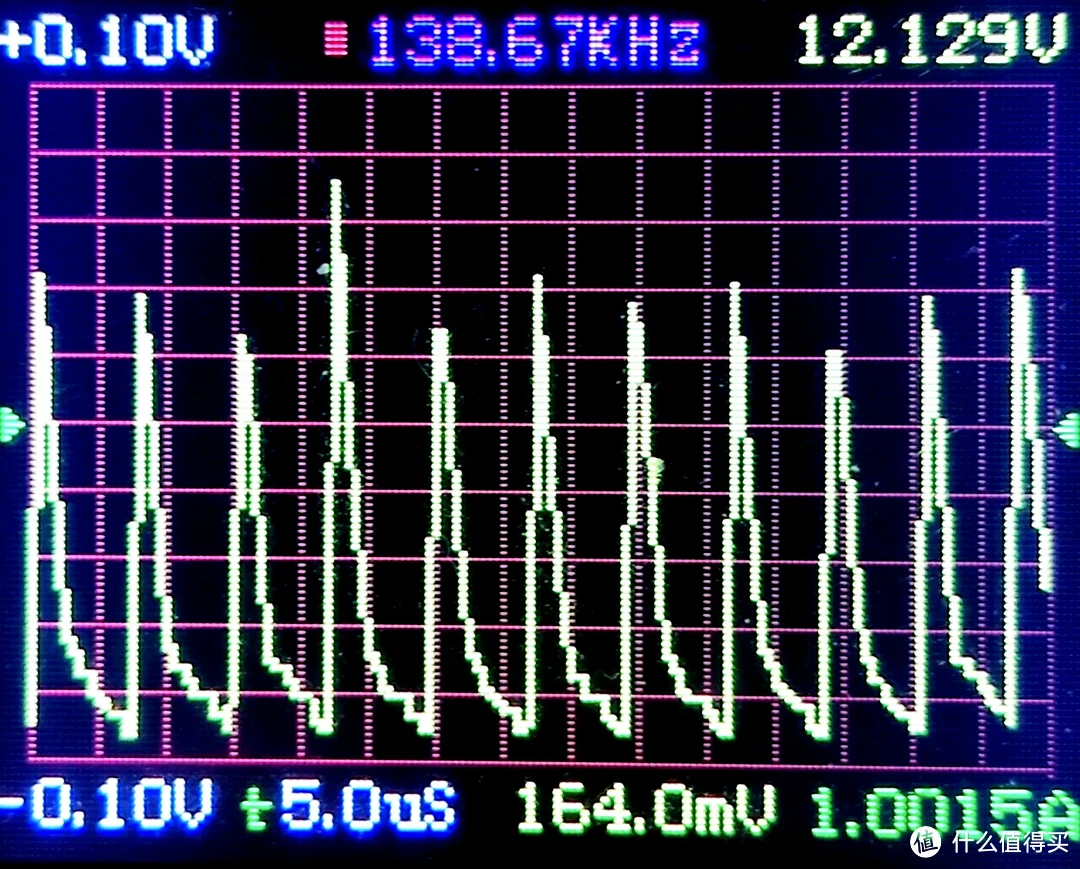

开关频率约140kHz，纹波164mVp-p。

共进

型号： GJ-SKY120100C361，额定输出12V、1A，采用最常见的5521圆口。这是中兴光猫的原配电源。

外壳最高温升28.7℃。

开关频率约140kHz，纹波62.4mVp-p。

还是共进，型号： S24B11-120A100-04，额定输出12V、1A，采用最常见的5521圆口。这是中兴网关配的电源。

外壳最高温升21.1℃。往期文章分类目录

开关频率约170kHz，纹波11.2mVp-p。

DVE

型号： DSA-12G-12 FCH 120120，额定输出12V、1A，采用最常见的5521圆口。这是某台交换机的原配电源。

外壳最高温升28.3℃。

开关频率约130kHz，纹波168mVp-p。

福瑞康

型号： F12L18-120100SPACK，额定输出12V、1A，采用最常见的5521圆口。这是电信宽带机顶盒的原配电源

外壳最高温升32.9℃。

开关频率约100kHz，纹波69.6mVp-p。

AMC

型号： ECVC+12120-1000，额定输出12V、1A，采用最常见的5521圆口。这是某个路由器配的电源。

外壳最高温升34.6℃。往期文章分类目录

开关频率约140kHz，纹波92mVp-p。

崇正

型号： DY181-120015300，额定输出12V、1.5A，采用最常见的5521圆口。这好像是硬盘易驱线配的电源。

外壳最高温升37.8℃。

开关频率约170kHz，纹波38.4mVp-p。

大井

型号：DJ24W-1202000C，额定输出12V、2A，采用最常见的5521圆口。这是这是京东无线宝配的电源，这个电源属于中下游水平。

外壳最高温升47.5℃。

开关频率约210kHz，纹波77.6mVp-p。

睿德

型号：RD1202000-C55-154GB，额定输出12V、2A，采用最常见的5521圆口。这个也是京东无线宝配的电源，比上一个好多了，但体积也较大。

外壳最高温升25.5℃。

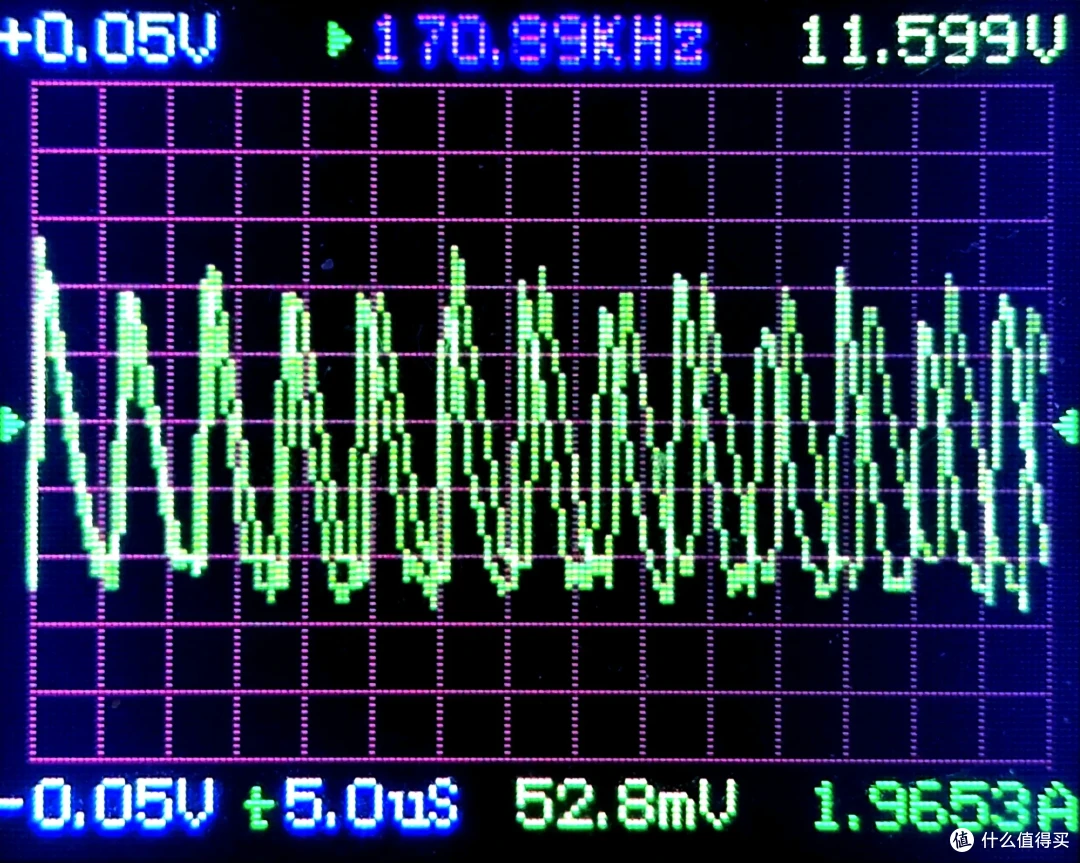

开关频率约170kHz，纹波52.8mVp-p。往期文章分类目录

现代e派

型号： DC-625-1220，额定输出12V、2A，采用最常见的5521圆口。这也是一根硬盘易驱线配的电源。这个杂牌电源表现不俗。

外壳最高温升33.5℃。

开关频率约200kHz，纹波48.8mVp-p。

AHX

型号：XFH-0122000，额定输出12V、2A，采用最常见的5521圆口。这是一台某宝上买DIY激光雕刻机配的电源，重量很轻，性能非常拉胯，发热量十分恐怖。

外壳最高温升60.1℃，摸上去很烫手。

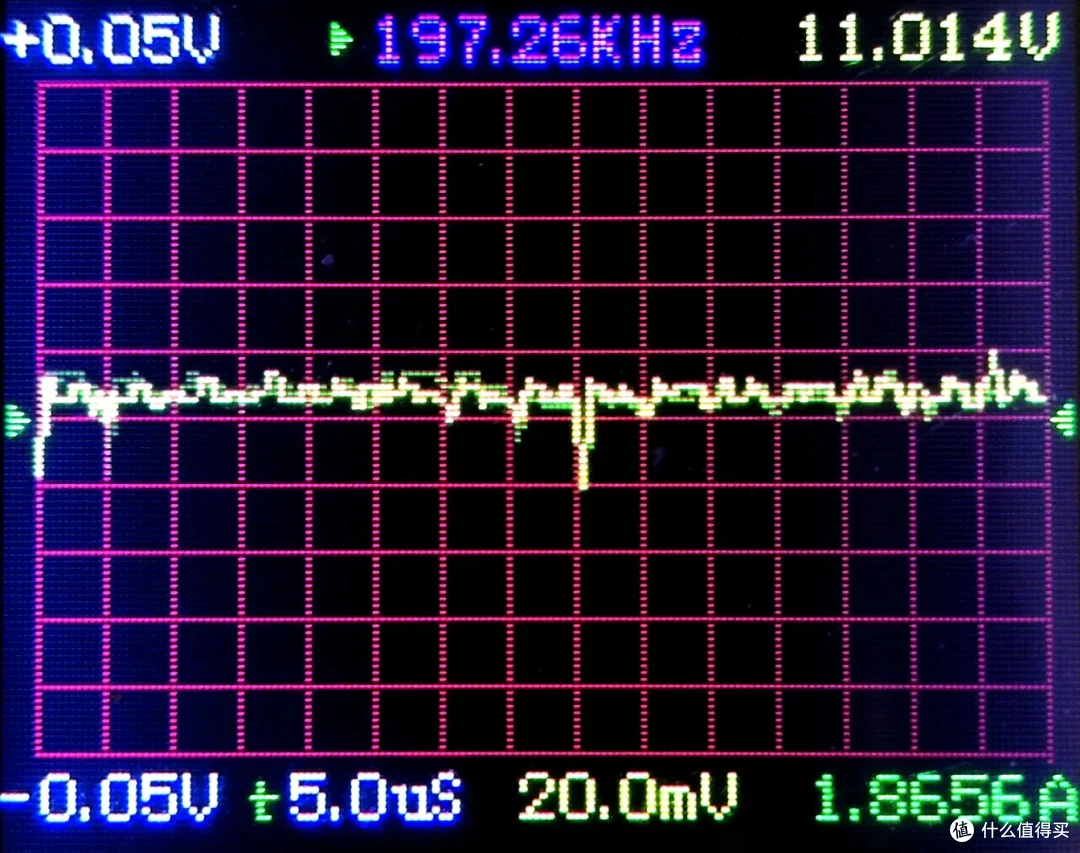

开关频率约200kHz，纹波20mVp-p。

TEKA铁甲

型号：TEKA024-1202000，额定输出12V、2A，采用最常见的5521圆口。这个电源不记得是哪台机器的配件了，性能十分优秀。

外壳最高温升30.3℃。

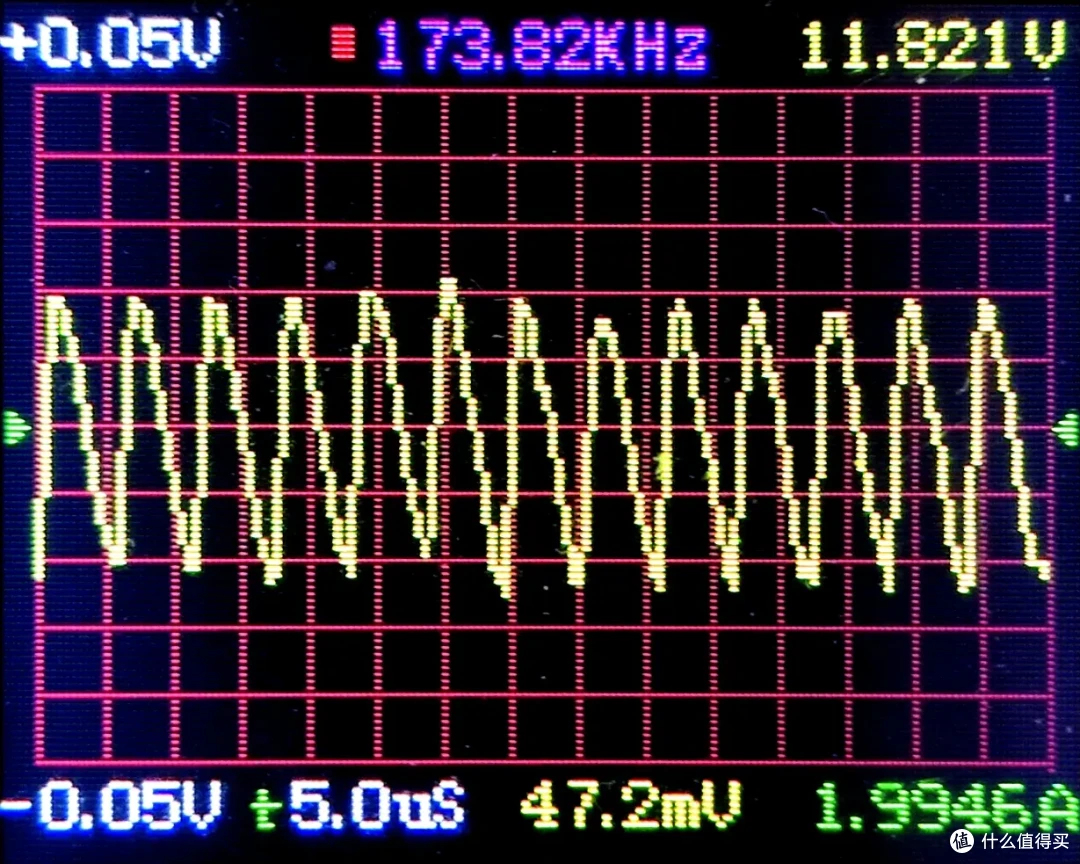

开关频率约170kHz，纹波47.2mVp-p。

小米

型号：AD-0241200200CN-1，小爱音箱的配套电源，额定输出12V、2A，采用最常见的3514圆口。

外壳最高温升33.2℃。往期文章分类目录

开关频率约230kHz，纹波80.8mVp-p。

金华升

型号： RS-AB03J00-C。这是绿联的硬盘底座配套电源，带指示灯。额定输出12V、3A。这款电源纹波异常低，是对硬盘负载进行专门的优化；虽然效率不高，但用硬盘底座备份，一年工作没100小时，影响可以忽略。这款电源的设计师十分优秀，在有限的成本下，做出极具针对性的性能平衡。

外壳最高温升30.1℃。

开关频率约180kHz，纹波6.4mVp-p。看体积不像这么高的开关频率，而且纹波也太优秀了。

不信，用示波表重新测，实际频率是64kHz，不过示波表也测错成200kHz，纹波确实很低，示波表8.4mV，看来滤波电容很足量，按所示波形估算，用了约5000μF，而且应该用了低内阻电容，再并了小电容，高频内阻只有0.5mΩ，的确优秀。

根据国家林业局的数据，一棵树每年可以吸储4-18kg二氧化碳，如果把家里那些路由器光猫什么的，都换成高效的电源适配器，那就等于种了好几棵树了，这可比自己拿个铁锨去种树可轻松多了。

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
