全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

2020-08-05 11:57:50 6点赞 10收藏 5评论

创作立场声明:转载请注明原出处及作者。

施耐德GV2系列电机专用微型断路器推出前,ABB的MS系列是当仁不让的电机保护用微型断路器霸主,GV2系列上市后打破了这种局面。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

施耐德GV2系列电机专用空气开关(微型断路器),以高可靠性、耐用性、精准的过载和短路保护性能著称。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

GV2系列电机专用空气开关的前面板上有两个标志性的分断、闭合按键,侧面是脱扣电流整定旋钮;带有一对常开和一对常闭辅助信号接点。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

侧面铭牌数据,GV2系列集成了短路保护和过载(热保护)保护机构。相当于传统意义上的空气开关和热继电器的集合体,使用时无需增加额外的热继电器。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

背面的导轨式安装卡扣。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

断路器底部的出线位置。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

前面板和后壳通过这个位置的卡扣可以分离。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

前壳和底壳分离开的样子。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

左侧为分离开的前壳,右侧为底壳和安装在里面的断路器机构。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

这是辅助开关的动作拨杆。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

换个方向看。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

辅助开关细节,上面有个凸点和拨杆相连。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

看一下辅助开关的接线位置(上层)。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

断路器机构主体。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

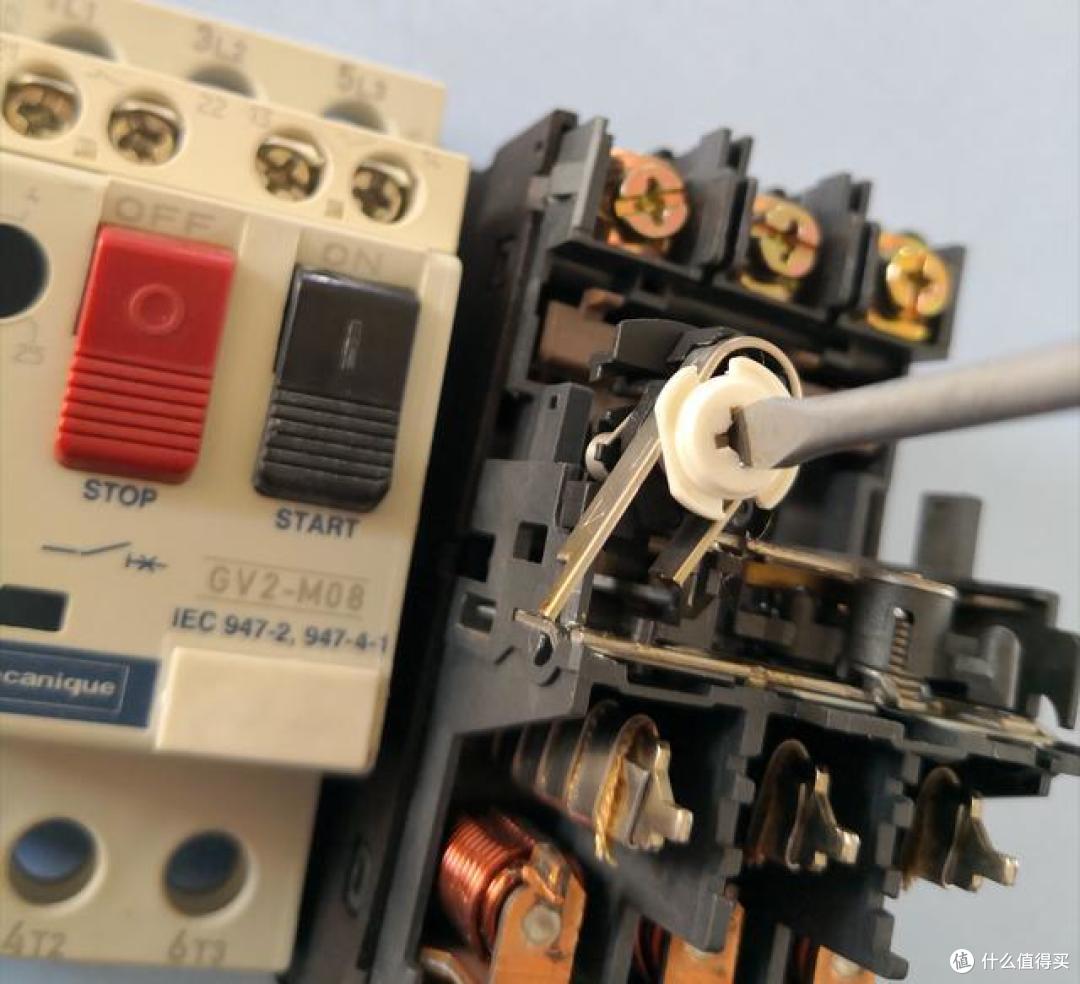

脱扣电流整定旋钮通过金属传动部件和脱扣机构相连。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

通过弹簧的压紧和松弛来整定电流。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

过流机构的紫铜部件,可见底下的脱扣电流感应线圈。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

电源侧的过流铜条。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

脱扣电磁感应线圈装于负载侧。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

脱扣整定机构的细节图1。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

换个角度看,片式弹簧离开整定机构。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

通过片式弹簧接触整定机构。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

弹簧片头部的样子,有部件编号。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

脱扣整定机构的细节图2。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

整定旋钮装于前面壳的这个位置。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

脱扣整定机构的细节图3。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

脱扣整定机构的细节图4。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

脱扣整定机构的细节图5,整定旋钮转到最大位置。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

脱扣整定机构的细节图6,整定旋钮转到最小位置。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

底壳和机构的侧视图。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

分离开断路器机构和底壳。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

GV2系列采用模块化的结构设计思路。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

使得拆解各个部件很容易。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

机构上的过流铜条。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

机构侧面图。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

灭弧栅的样子。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

取掉三相的动触头。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

不同角度摆拍看一下。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

再来个特写。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

取出灭弧栅组件。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

金灿灿的灭弧栅,灭弧栅通常使用铁质的材料,外面镀上铜。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

灭弧栅细节。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

换个面看。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

做工很精良。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

再来看一下动触头的细节。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

采用了铜银合金触点。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

立面角度看。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

固定在底壳上的过流紫铜条部件。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

镶嵌在机构塑壳的底部。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

拆出来看一下。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

紫铜打造。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

立面方向,厚度不错。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

在机构塑壳的后背,还有和底壳铜条相接触的双金属导电部件,作用类似于热继电器。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

双金属片设计成靠近中部,略有弯曲弧度的造型,发热过载时能断开和底壳过流铜条的接触,起到热继电器的作用。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

双金属片的正视图。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

取下一个看。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

黑色部件是耐高温的塑料压块,限制双金属铜片在槽内不会移位。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

双金属导流片的侧面细节,侧面可以明显看到双层金属的分界:一层是紫铜,一层是铁镍合金,通过特殊工艺熔接在一起。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

双金属导流片的正面细节。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

可以看到,带触点的一面是紫铜层,这一侧是真正的过流层。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

全取出来看一下。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

抽出三相的过流脱扣器部件。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

这是取下的三相过流脱扣机构元件。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

做工很精致。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

过流脱扣机构元件的一个侧面。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

过流脱扣机构元件的另一个侧面。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

后面的螺旋状金属片是热感应机构,机构过载脱扣时,螺旋状金属片同时受热发生位移,使辅助开关的动作拨杆动作,类似电热水器STRIX温控器。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

注意过流脱扣机构元件根部的黄色传动杠杆,和过流脱扣线图的衔铁相联。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

脱扣元件的正面立视图。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

脱扣元件的底部立视图。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

这样精致的部件,总忍不住想多照几张。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

拿掉过流部件的机构支座主体。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

侧面看一下。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

上面还有整定机构没有拆下来。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

需要拿起子橇一下侧面的金属条弯曲处。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

就是这个位置。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

取下来了。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

脱扣整定机构部件。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

绝缘挡片。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

脱扣整定机构细节。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

可以看到,结构相对较复杂,通过至少两个杠杆机构的联动来实现整定。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

压紧弹簧,施加在脱扣机构上一个反作用力,用以抵住脱扣机构,通过调节这个反作用力的大小,来调节脱扣电流。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

换个角度看整定机构。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

整定旋钮这一边。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

剩下的壳架。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

下面还有个棕色塑料部件。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

壳架细节做工不错。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

虽是塑料构件,但各个方向细节做工都很好。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

取下棕色塑料件。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

脱扣整定机构的弹簧,通过这个塑料部件,给脱扣机构施加一个作用力。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

这一面有个压紧弹簧。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

拆解的全家福,高端的空气开关用料确实豪华。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

最后,取下前面壳内的辅助开关看一下。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

辅助开关是单元式的模块。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

辅助开关正面细节。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

后侧的拨杆连接凸点。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

看下另一侧。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

正面接线端子。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

再来看看这个双金属片。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

一层是铜,一层是镍合金。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

有人说,一面是铜,另一面是银,这种说法是错误的,这就是一个主过流通道,兼具热继电器双金属片的作用。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

只有触点部位是银合金的,就是下图的两端头部位。

全网首拆—施耐德GV2-M08电动机专用空气断路器拆解

施耐德GV2是工业控制领域用得最广泛的电机专用空气开关之一,相比国内的一些产品,其耐用度和可靠性都高出一个等级,国货还得努力。
