手把手教学——K375S优联热插拔机械键盘PCB绘制

前言

之前写过不少PCB绘制的教程，可能讲的不够细致，询问的人很多。所以这次就来说说最热门的罗技K375S主控改造热插拔机械键盘，手把手教学绘制PCB。

立创EDA绘制优联机械键盘PCB的补充该文章来自#我的App生活#征稿活动~现代人的生活离不开手机的原因，除了微信、新闻与办公之外，其实还有那浩瀚如繁星的App们的助力。你日常使用的App都是哪些？分享出来，让值友们都来通过这些猜猜你的人设吧~>活动详情qianseyue| 赞20 评论19 收藏35查看详情

关于键盘相关技术原理，可以看我之前的文章。

教程

配列

为了让教程偏向基础，配列就使用标准的104按键配列。在keyboard-layout-editor就有标准的按键配列，menu按键要改成Fn按键。

定位板

复制keyboard-layout-editor的RAW data数据。

将RAW data数据复制到swillkb中，选好轴体类型为MX轴。

点击Draw My CAD生成定位板。

外壳

也可以使用swillkb生成外壳。

可以使用生成的图纸找某宝的亚克力切割店，定制外壳。

PCB原理图

使用立创EDA，绘制PCB板原理图。

新键一个工程。

工程名字由自己决定即可。

新建原理图，保存到现有的工程之中。

点击图库，在右侧的属性之中将图纸大小改成A3。

点击左侧的元件库，弹出搜索框。

搜索“K375s”，在用户贡献之中找到罗技k375s主控的模块。

图中1至27数字分别代表k375s的27个针脚。

搜索“凯华热插拔底座”，在用户贡献之中找到凯华热插拔底座的模块。

模块的COL和ROW用于连接主控针脚，COL是行，ROW是列的意思。至于背光灯的电路可以不管，优联接机械键盘加背光灯不合适。

网络上都有罗技k375s主控的键盘矩阵图。

按照矩阵图，按照13x10的规则复制凯华热插拔底座模块。

删除掉没有按键定义的模块。如果不是104配列的，需要在这里把无用按键删除掉。

按照按键的名字，修改模块名字。

将凯华热插拔底座模块中机械轴的定义针脚，连接到主控上。例如NUM5按键，在矩阵图中纵轴是14，横轴是5。则将NUM5按键的RAW连接主控的14针脚，COL连接主控的5针脚。原理图中交叉的线会带个圆点，不相交的则没有。

其他按键按照同样方法，和主控相连。为了方便连线，我将主控的示意图转了下角度。

因为原矩阵中只有一个win按键，配列中有两个win键，所以需要创作一个。

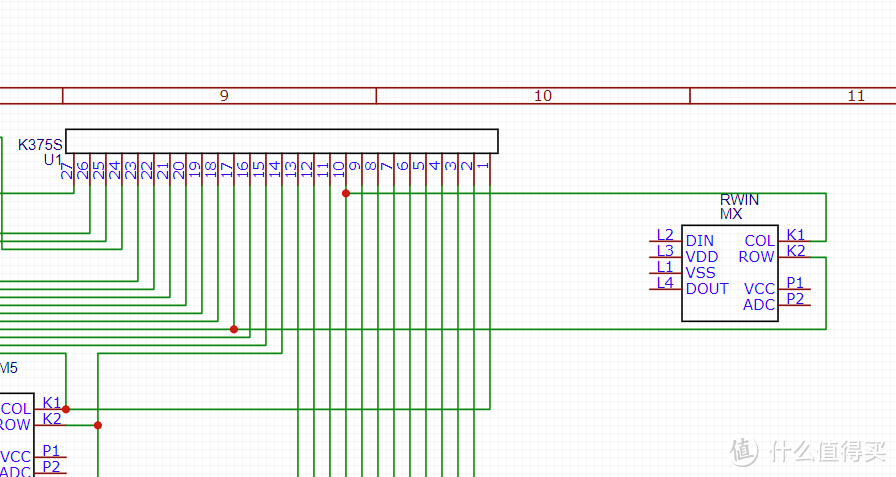

增加轴模块，名为为Rwin。针脚连线和Lwin一样即可，也就是ROW连接主控的17针脚，COL连接主控的10针脚。需要增加什么按键，都是依据这个原理。

因为罗技k375s没有PrtSc、Scroll Lock和Pause按键，新增加F1、F2和F3三个且换按键进行替代。

绘制指示灯的电路。搜索“LED”，在用户贡献之中找到LED灯珠的模块。

发光二极管，也就是灯珠的原理图符号是个三角形，底部为正极，尖端为负极。

根据原理图的灯珠连接进行接线。

灯珠的全部正极连接27针脚，F1的负极连24针脚，F2的负极连25针脚，F1的负极连26针脚。

PCB图

在上方的工具栏，找到原理图转PCB选项。

生成大概的PCB图。

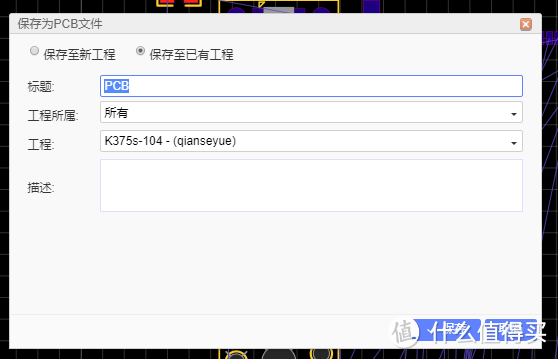

保存到现有工程之中。

导入之前生成的dxf格式定位板。

参数默认即可。

移动主控的连接排线底座，放到合适位置。

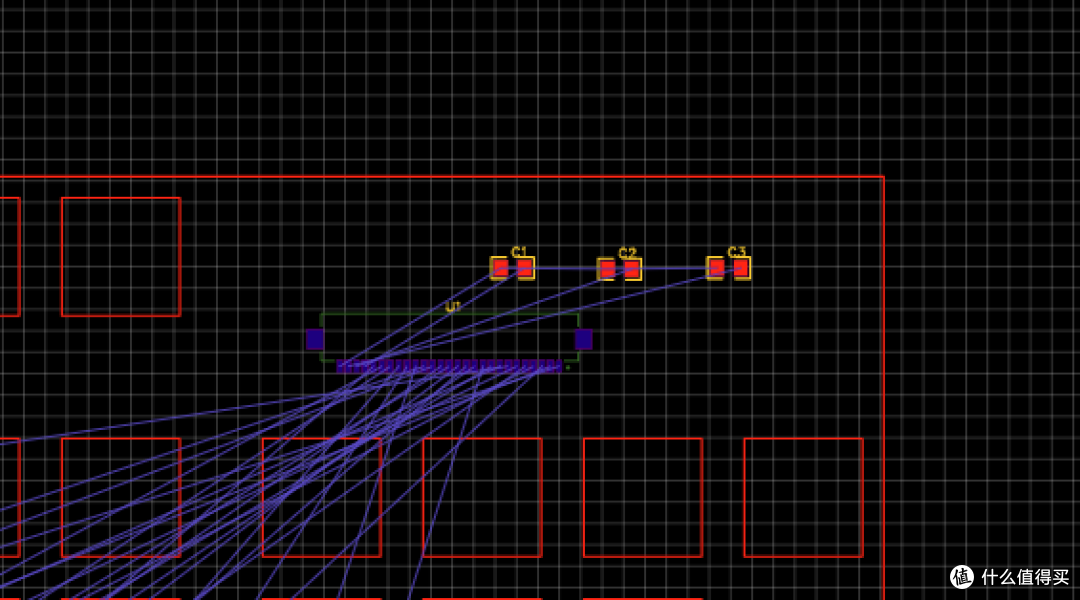

移动3个灯珠，放到合适位置。

将轴座移动到定位板上，按照配列排布好。

同样的方法，将全部轴布置好。

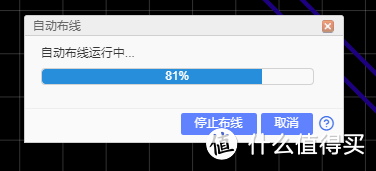

在工具栏找到自动布线。

参数默认即可。

线比较多，云端的话运行时间会非常长，建议本地。强行云端布线可能会出错。

自动布线也是有不完美地方的，有时间的话最好自己检查一下。

布线完成后，确定好边框，覆盖个矩形。

添加固定的通孔，直径3mm为佳，也就是120mil。

完成后3d预览查看检查一下，至此算是完成了。由于目前嘉立创在线不支持大于50cm×50cm的PCB打板，需要自己去找某宝。

总结

罗技优联无线键盘的优势并不是很明显，个人体验不如罗技lightspeed无线键盘和大厂的新品蓝牙键盘。自己制作优联无线键盘优势是可以自定义配列，缺点是成本较高，一套104配列300-400多元、87或60配列要250-300多元。见过图便宜省事去买diy成品的，个人不是很推荐。diy成品在做工参差不齐，还是不碰为好。
