拆解报告：Lenovo联想65W USB PD快充充电器ADLX65YCC3A

USB PD快充普及已经是大势所趋，如今部分手机品牌的千元机型都采用了USB PD快充技术。在笔记本电脑领域，普遍存在着传统接口向USB-C接口的大更替。就拿联想这个品牌来说，不仅发布了多款USB-C接口的笔记本，而且在配件领域还推出了很多USB PD快充充电器。

近期，充电头网拿到了一款联想的最新USB PD笔记本电源，产品型号为ADLX65YCC3A，最大输出功率65W，下面就为大家带来这款产品的详细拆解。

一、联想65W USB PD快充充电器外观

联想这款65W笔记本电脑充电器由电源和线缆两部分组成，其中AC输入线缆为可拆卸设计，方便更换不同的输入线缆，USB-C输出线缆为不可拆卸设计。

电源主体呈长条状，棱角线未做圆角处理，整个机身看起来很硬朗。电源外壳正面的右下方印着65W字样。输出USB-C线缆与电源连接部分采用抗弯折处理。

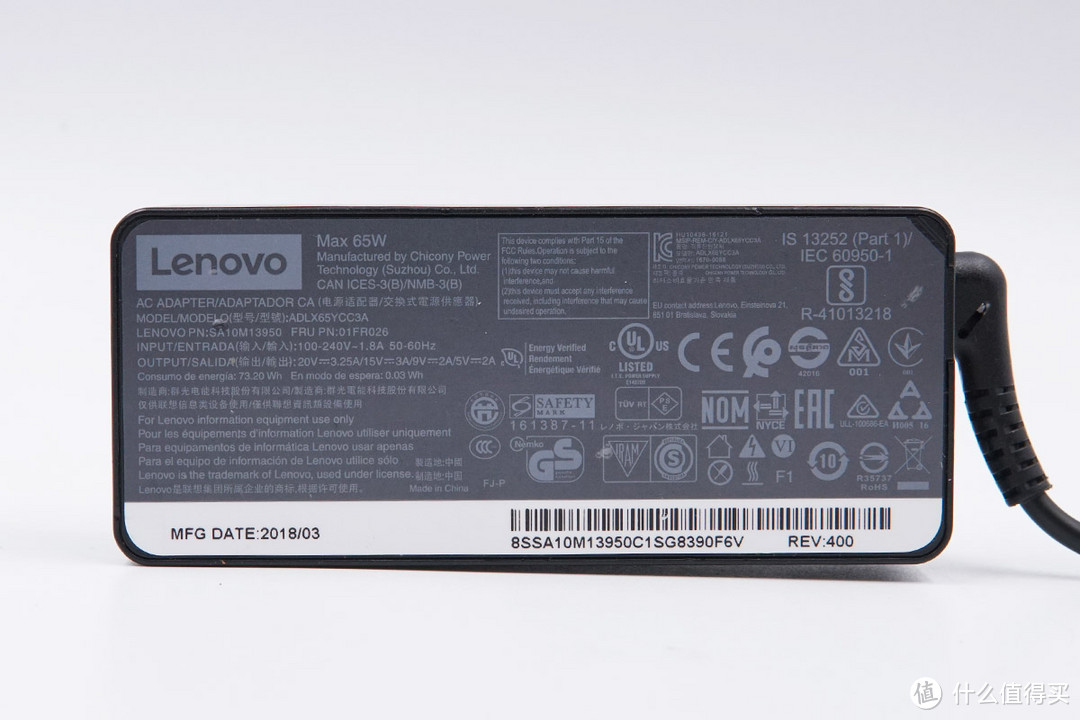

电源外壳的别面印着详细的规格参数，产品型号：ADLX65YCC3A。输入：100-240V~，1.8A 50/60Hz，输出：5V/2A、9V/2A、15V/3A、20V/3.25A，制造商为群光电能科技股份有限公司。产品满足VI级能效认证，并通过了全球的多种认证。

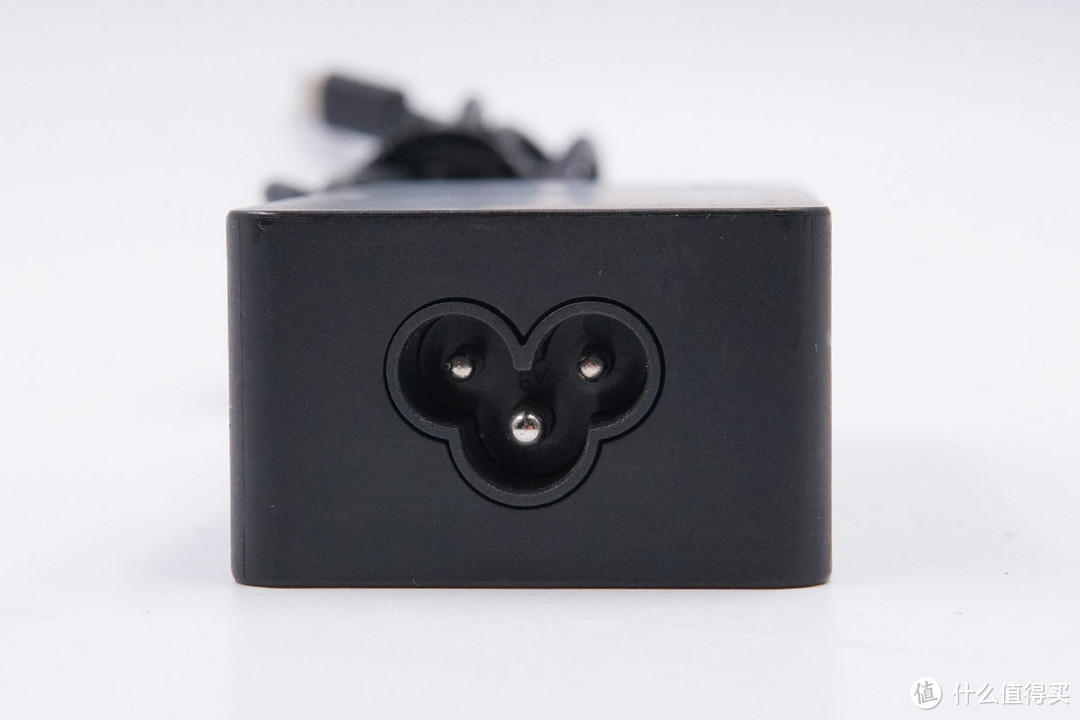

电源的AC输入端为梅花三脚接口。

可拆卸的AC线缆。

AC线缆直径为0.75mm²。

输出的USB-C线缆采用束线带捆扎。

USB-C接口内层为黄色胶芯。

使用ChargerLAB POWER-Z KT001检测该充电器的PDO报文，显示支持USB PD3.0协议，并有5V/3A、9V/3A、15V/3A、20V/3.25A四个电压档位。

继续检测充电器的其他协议，显示仅支持USB DCP，不支持其他快充协议。

二、联想65W USB PD快充充电器拆解

沿着电源机身的装配缝隙拆开，并取出内部PCBA模块，PCBA模块周身都采用金属片包裹。

PCB板背面使用了很大一款金属片，通过焊脚固定在PCB板上，为发热元器件散热；同时在金属板下面使用塑料绝缘板隔离，避免短路。

拆下PCBA模块外层的金属片，正面金属片内侧贴有黄色马拉胶带绝缘。PCB板背面的主要芯片位置贴有两块导热垫。

导热垫下面分别有一颗芯片。

初级侧PWM主控芯片来自Leadtrend通嘉科技，型号LD5760AGR，内置高压启动电路，内置X电容放电电路，多种保护功能，适用于适配器，充电器，开放式开关电源，显示器，电视机等。

通嘉科技 LD5760 详细资料。

次级同步整流控制器来自MPS美国芯源半导体，型号MP6901，支持8到24V工作电压，支持标准和逻辑电压同步整流管，最高工作频率400KHz，支持高侧低侧同步整流。

MP6901详细规格参数。

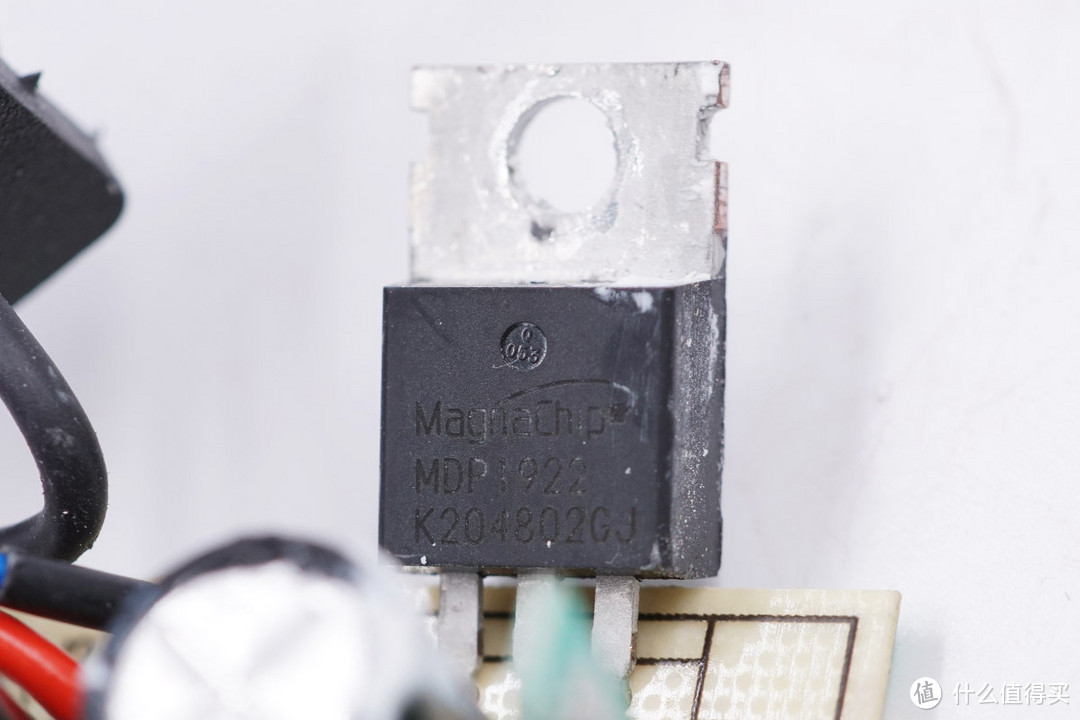

输出VBUS开关管，美格纳 MDS3653，PMOS，耐压30V。

美格纳 MDS3653 详细资料。

亿光 EL1019光耦位于初级和次级之间。

PCB板正面元器件之间填充大量的硅胶。

从侧面看可以见到很大一块金属散热片。

另一侧靠近次级的位置也有一块金属散热片。

将注胶清理干净，居中是变压器和一颗nichicon尼吉康的大电解电容，为节省空间减小体积，电解电容采用卧置。右侧输入端设有安规X电容、共模电感等器件、延时保险丝、整流桥等器件；左侧输出端设有两颗输出滤波电解电容、协议小板、次级同步整流MOS等。

延时保险丝3.15A 250V。

安规X电容，容量为0.33μF。

尼吉康输入滤波电解电容，规格120μF 400V。

变压器上印有群光的信息。

采用大块散热片主要用于输入整流桥、初级开关管的散热。

输入端整流桥。

来自东芝的初级开关管2SK3569。

输出抗干扰Y电容。

另一侧采用小块散热片主要用于次级同步整流MOS管的散热，散热片背后设有为USB PD协议小板。

USB PD协议芯片采用的是Weltrend伟诠WT6632F，目前这款芯片已经通过了USB PD3.0认证。

伟诠WT6632F是一种高度集成的USB PD控制器，它支持USB PD3.0 规范，支持宽操作电压范围从3V到30V，为USB类型的面向下游的端口 (源) 充电应用程序 (如旅行适配器、充电器和电源库) 设计。WT6632F通过集成 USB PD基带物理、协议检测、分流调节器、电压和电流监测器以及阻塞 MOSFET 的控制电路, 以及一个8位的 MCU 来最小化外部组件，从而允许小的外部体积和低的 BOM 成本。
