有点不一样的新风
家里在顺义农村有一块宅基地,占地面积10.5X33米。老房子年久失修,于2017年推倒重建。
北京的空气质量大家都知道,虽然这两年治理的还算卓有成效,但是还是经常超标偶尔爆表,所以盖房的时候就将新风系统列为标配了。

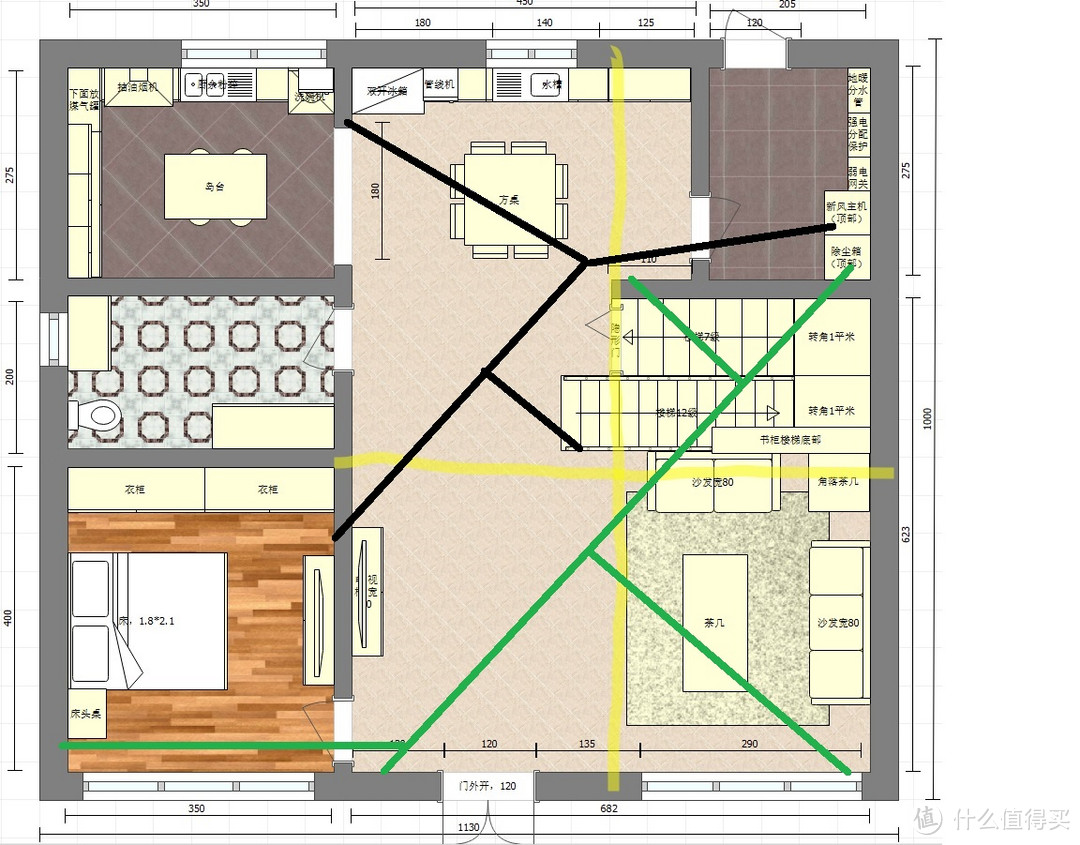

上图是刚开始盖房子时候自己胡乱设计的户型图,后续改了一些细节,但是新风管路没变,管路跟随盖房一起搭设,所有管道转弯都是双45度取代了90度直角弯,能走直线就不转弯。绿色是送风管道,黑色是回风管道,所有管道都是圆管,一楼地送地回末端风管160mm直径,二楼顶送顶回末端风管110直径。
我这个新风系统唯一的不同就是盖房的时候参考了民智一郎一篇博文,对新风系统的进风管路做了处理。
在北京农村生活过的朋友应该都有这样的经历,家家都有一个2米深的井,井里是进水管和分水器。北京区域地下2米的温度为4-20度。无论三九或者三伏天,井里都不会上冻或者过热。
我在开槽刨地基的时候在地基旁边多开了40公分宽,沿着地基外预埋了一圈外经为250mm的PVC管作为进风管。
全热交换的新风进风通过埋在地下2米的长度超过30米的送风管道送进新风机。与土壤交换温度后的新风在通过新风管道送到各个房间。预先冷却/加温的新风理论上能够降低一部分夏季空调或冬季地暖的负载。
新风进风口放在了院子里,靠近水井。水井下面设计了一个检查口,可以定期检查地下管路是否有进水积水外来物啥的。进风口丑了点,长得也那个啥,实在没办法,市面上实在是没有更好看的。回头入住了喷成蘑菇头得了。。。
新风管检查口。井底还通了一路电,装了个三连20寸大蓝瓶和变频水泵。入户做了5路分水,自己瞎弄的分水器,丑是丑了点,还挺好用。。。
一楼边角留了个设备间,里面有强电箱,弱电箱,地暖储水罐,分水器,还有新风供风回风总管。风机是霍尼韦尔ER800。标称800风量,但是经过40米进风管道,进屋也就500不到,所以配了个FC600的电子净化箱。当初没曾想ER800这么大个,导致预留的新风入户管位置不对,只能用了两个45度平移了一下,又损失不少风量。请大家忽略风机右边乱七八糟的一大坨,风机太大,盖住了半拉预留的弱电口。后来所在的原工作单位险些破产,也没钱买弱电箱了,只好拿剩余地板自己用角铁搭了三层平台,用废旧主机做了个软路由兑上了。。。还好布线的时候单位效益还不错,所有房间都接入了2路六类网线。
本人文笔差,絮絮叨叨说了半天。最近几天北京入伏,天气特别热,连续几天测试结果如下:
室内没开空调,门窗紧闭;
室外进风口空气温度33度,风口风速3.7米每秒;
一楼末端风口直径160,出风口风速1.3米每秒,温度28度,每小时换气约2次;
二楼末端风口直径110,出风口风速1.5米每秒,温度29度,每小时换气约1次。
新风通风5个小时后屋内温度在不开空调的情况下稳定在了29度。
通风2小时后甲醛含量为0.07-0.1。没开新风之前关窗一天,甲醛含量为0.26(橱柜衣柜都是实木,刚装俩月,估计且散呢)。
最后结论:没啥大用,白费劲,刚开始地基开槽布管路的时候逼的包工头都想不干了。浪费我ER800接近300风量。我现在还得每俩月用遥控小车从井底检修口检查地底管路别被耗子咬破洞了。。。还有,建议大家不要在FC400/600后面装HEPA滤网。装上滤网,我2楼和一楼的出风口只能保留一层的,风量损失太大了。。。
