前言:
在这里首先还是要感谢什么值得买,给予啊鲁这次中测影驰 RTX 2070 SUPER HOF 10周年纪念版显卡的机会。纵观去年的电脑DIY硬件市场状况,也算是颇具活力,CPU市场九代酷睿和三代锐龙斗得精彩绝伦。而再看显卡那边厢:N卡依旧强悍, A卡则绝地反击,N/A战火蔓延到2019年12月(GTX1650Super VS RX 5500XT)。
不过想要游戏玩得爽,尤其在2K分辨率下,如果要开光追特效,RTX 2060甜点级显卡也难堪重用。因此定位中高端的 RTX 2070 Super是不错的选择。个人认为RTX 2070 Super的公版的煤气灶外观可圈可点,虽然有信仰灯,但现在毕竟是RGB能提升200%性能的年代,欠缺了RGB让公版RTX显卡少了点灵气,且各方面调教都较为保守,这时就是非公版RTX显卡大战身手的时候了,在非公版RTX 2070 Super阵营中,就不得不提其中的明星产品:影驰 RTX 2070 SUPER HOF 10周年纪念版。
从上面的的10周年图鉴能看到,从2010年伊始,影驰名人堂显卡就踏出了高品质非公版显卡第一步。
提起影驰名人堂显卡,不熟悉DIY的用户可能比较陌生,影驰名人堂系列显卡在2010年以非公版GTX460 HOF出道,首次亮相就用上了白色PCB,在那些年电脑硬件还未流行光污染,且PCB都是黑色的时代下,白色PCB的颜值惊艳众人,光有颜值还不够。影驰GTX460 HOF还用上了价格昂贵的Volterra全数字供电以及NEC Proadlizer去耦电容,可以说影驰名人堂系列显卡从诞生之初就奠定了白色PCB高颜值+高规堆料的产品理念。
产品开箱:
时间来到了9102年(假装还未到2020年),名人堂系列显卡也来到了10周年,在这个特殊的年份里,影驰发布了RTX 2070 SUPER HOF 10周年纪念版,也就是今天的主角,今天就一起来随着啊鲁的脚步揭开这货的神秘面纱吧。

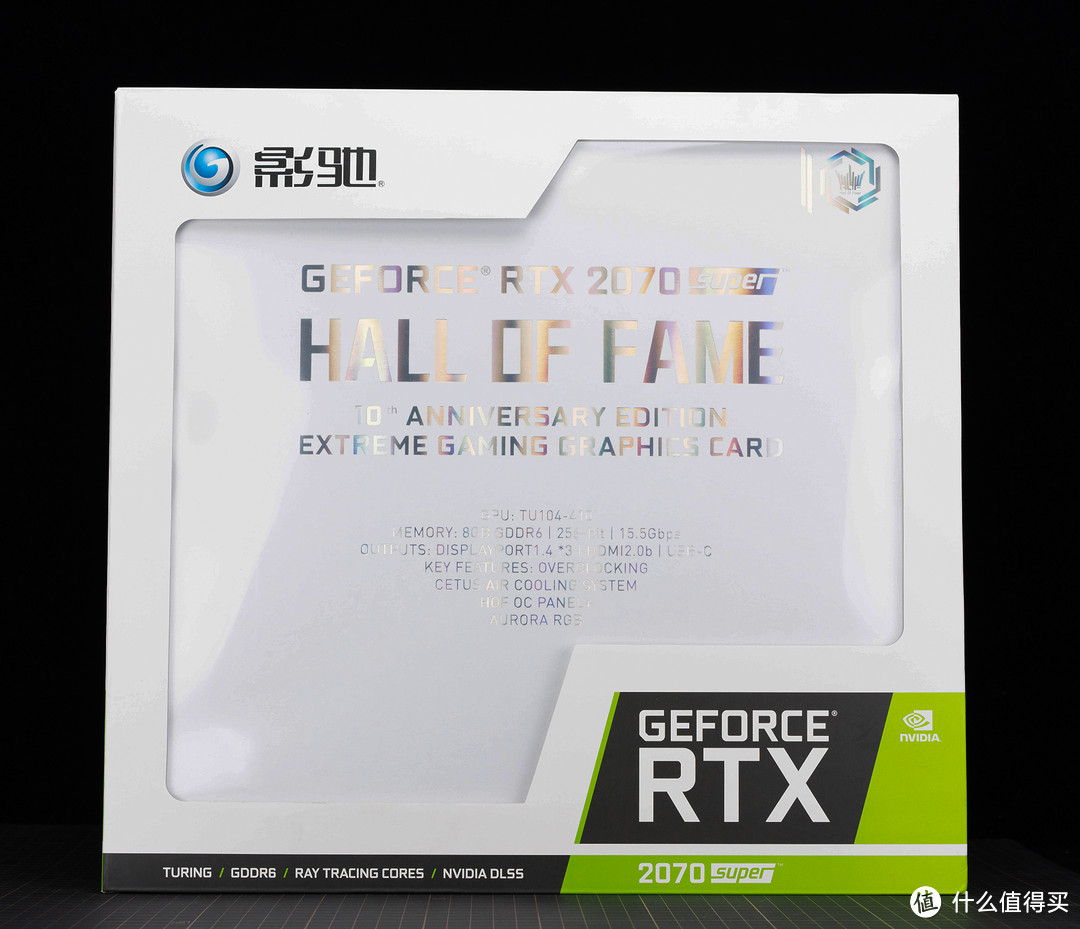

首先从外包装来说,RTX 2070 SUPER名人堂10周年纪念版的份量是相当的厚重,全白色的超大包装盒也符合名人堂产品系列的白色主题色。包装盒上的印刷blingbling的字体,内容是产品特性和规格,全英文,看上去颇有B格,当然,也有金钱的味道。
毕竟是十周年纪念版,除了显卡本身用做好外,在附属配件上也要尽可能做到尽善尽美,知名机电厂商酷冷至尊出品显卡支架、镀银供电转接线、外置信息显示屏、信仰U盘一应俱全。
既然作为影驰名人堂系列的十周年纪念版显卡,在外观上肯定不能太平庸。RTX 2070 SUPER 外观延续了名人堂系列一贯的白色主题色,显卡配备了三风扇,加上硕大的风扇导流罩,显卡整体给人一种气势磅礴的赶脚。
显卡的中央风扇部分带有一圈年份标记的齿轮,从2010年开始到2019年,印证HOF名人堂走过的十年。
两侧的风扇的中间LOGO次采用磨砂材质。
显卡肩部带有一个HOF LOGO,并设计成一个皇冠标识,毕竟HOF的各方面都那么优秀,夺冠的底气杠杠的!

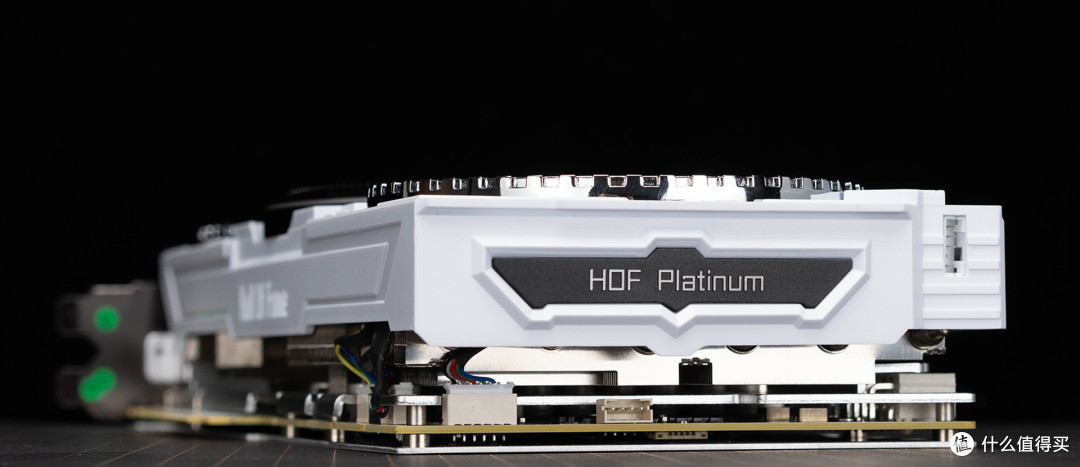

HOF Platinum,一切只为性能,右侧的插针孔为HOF OC PANEL+显示屏的接口。

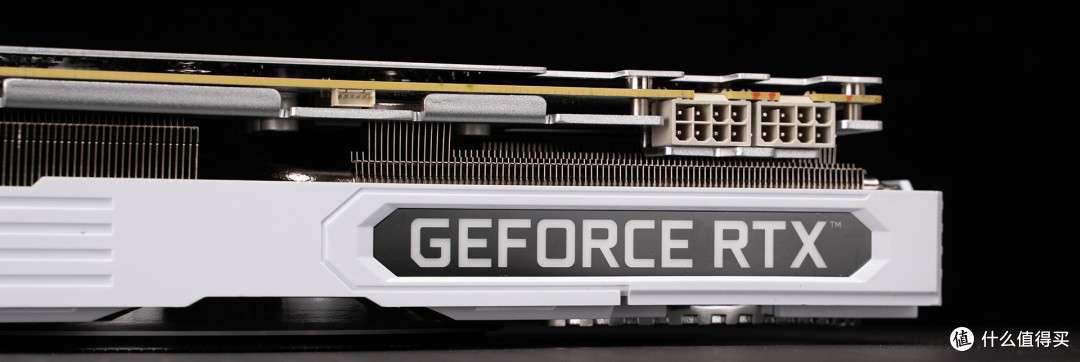

GEFORCE RTX,N饭们高呼,RTX YES!
一般RTX 2070 Super都是8+6Pin供电,而影驰 RTX 2070 Super 名人堂10周年纪念版采用的是双8pin供电,电力更充足,毕竟这货的GPU频率较高,对电力需求更高,而且还要为玩家超频提供供电余量。
这一边也带有 Hall of Fame,直译就是名人堂,从这里能看窥探到显卡的撒热鳍片的规模还是相当大的。

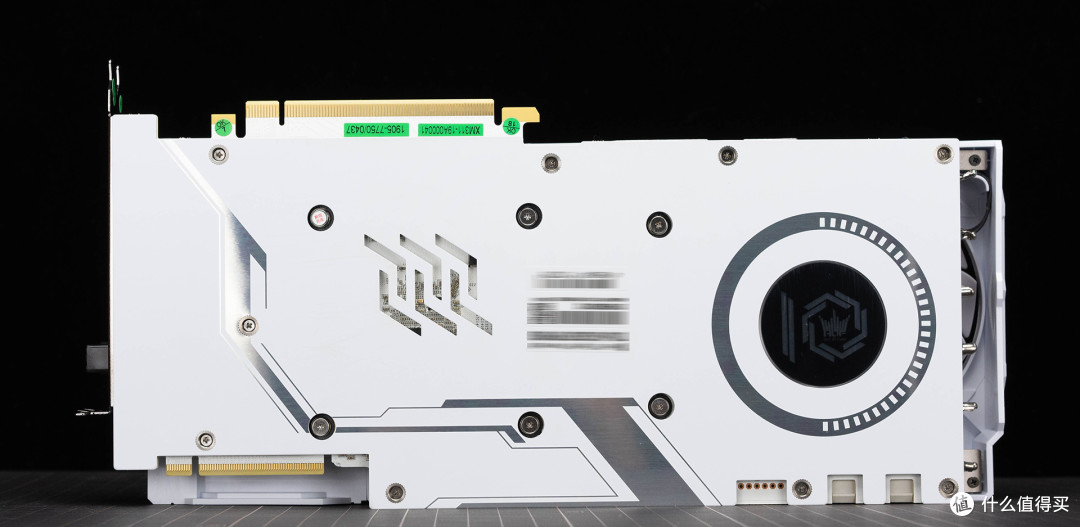

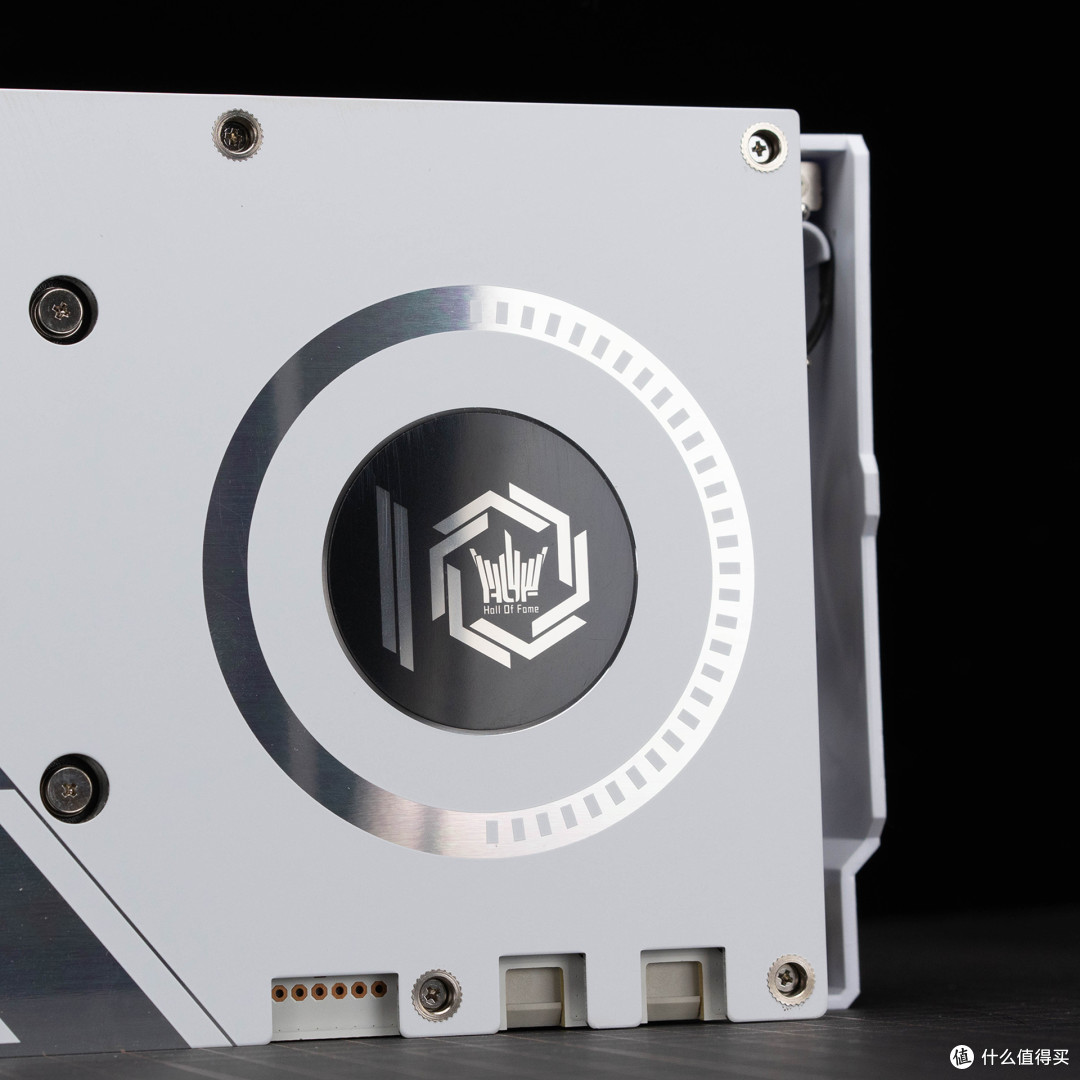

现在的显卡背板也成为显卡颜值的重要元素之一,同样采用白色主色调,高光纹理+开孔造型设计(辅助GPU背面散热),让整块显卡背板看上去颇具动感,当然了,只有表面纹理难免有点单调,RGB灯也是必不可少滴。
显卡I/O输出接口方面,HDMI 2.0b+DP1.4*3(支持8K@60Hz超清输出)+USB Type-C(支持PD快冲)是基本操作了,在看到显卡输出接口旁边有个圆滚滚的按键,一开始啊鲁认为是一键超频功能。实际使用下来才知道启动后实现HyperBoost一键风扇全速功能,能极速降低显卡温度。

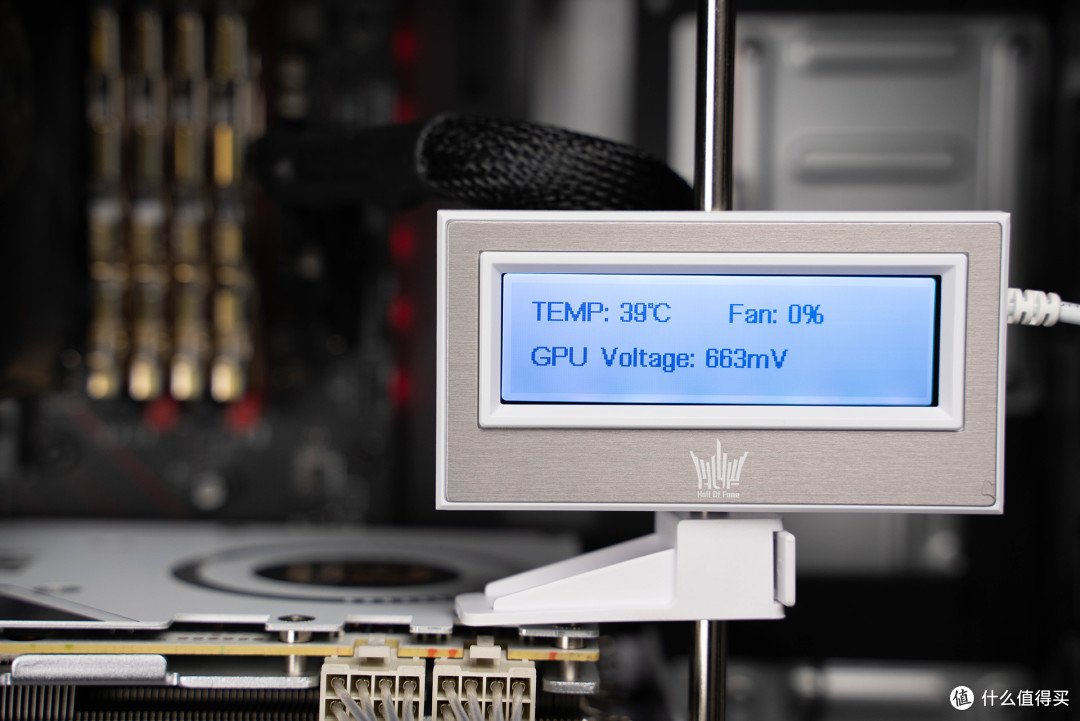

看完显卡本体,再来看看随卡附送的配件吧,外置显示屏,能轮回播放显卡的状态信息(频率、驱动版本、风扇转速、GPU电压),也可以自定义文字、图像信息。
来自机电外设大厂的酷冷至尊显卡支撑杆套件,是名人堂与酷冷至尊进行联合定制,可支持双卡SLI支撑,当然你也可以用于耳机挂架使用,有意思的是这支撑杆底部带磁吸设计,能将自身牢牢的吸在机箱中。

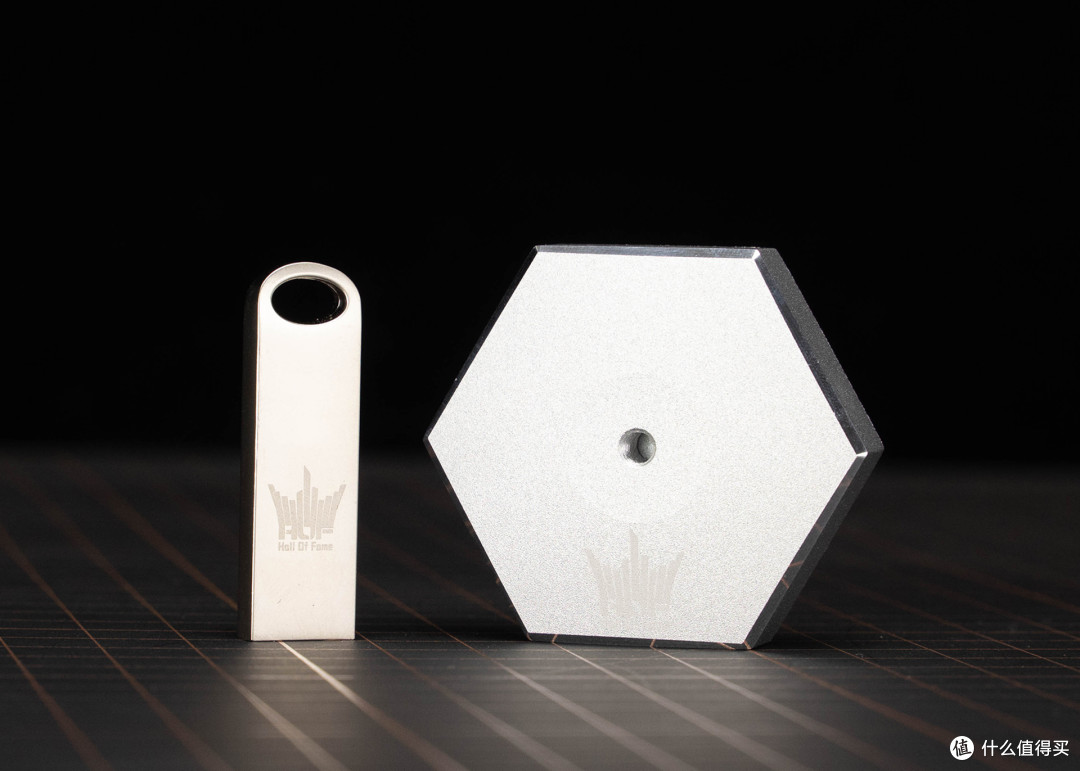

如果显卡支撑杆底部的三脚设计不合适你的机箱话,那么还有一个实心的支架底座,同样带磁吸设计。
随显卡附送的U盘,带名人堂LOGO,规格是USB3.0,容量为16GB,要知道影驰的储存产品线有内存和固态,因此送个U盘也是正常操作。
为了进一步提升显卡装机效果,最大程度保持名人堂主题色白色颜值的一致性,影驰随卡附送了两根特氟龙镀银8pin电源30cm延长线。
对于追求高性能的电脑DIY玩家,应该有不少的占比是喜欢自己折腾硬件的用户,对于这类用户来说,影驰也贴心为其贴心附送了超薄手套一对,至于有没001薄嘛? 这个就不评论了。
显卡侧面的GEFORCE RTX以及背板的RGB都支持GALAX Aurora RGB灯效,可通过HOF AI软件进行灯效调节。
显卡风扇带智能启停技术,GPU在50℃一下风扇会停转,降低工作噪音。

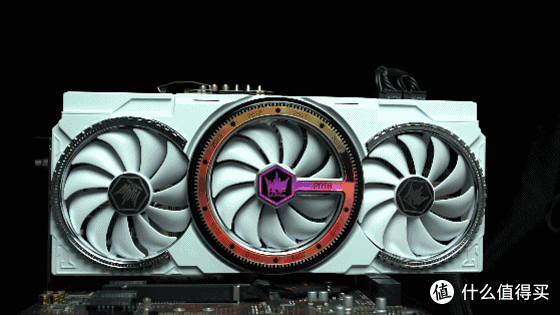

显卡正面灯效,G时空光轮,RGB特效可是相当的骚,在显卡通电时候启动灯效超赞的有木有!
使用影驰官方出品的HOF AI Suite软件能对显卡进行超频、风扇速度调节、RGB灯效变换设定以及显卡的频率、温度实时监控功能,功能是相当丰富,对外接显示屏进行内容自定义编辑也是在这软件中完成,软件界面犹如跑车仪表一般,动感十足。
显卡拆解:
正如前文提到,影驰名人堂系列显卡从诞生之初就奠定了堆料和高性能的产品基调,不拆一下怎么能直观展示给众多值友看呢?话不多说,影驰 RTX 2070 SUPER HOF 10周年纪念版拆解走起。

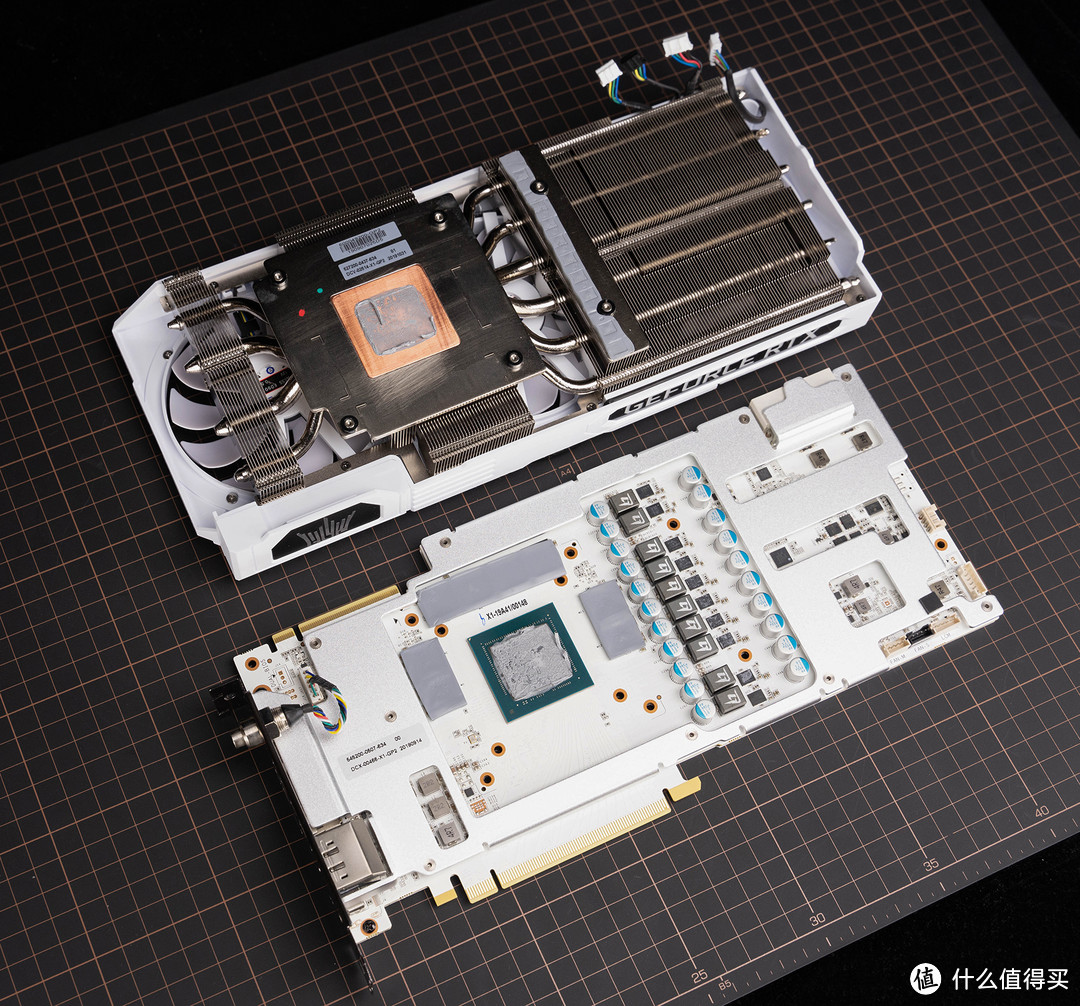

松了螺丝后掀开硕大的显卡散热器,显卡PCB上的一切便全都展现出来,从上图能看到,显卡PCB和散热器之间还有一层全覆盖压铸前面板,除了能增强显卡结构强度,防止PCB弯曲,还能对显卡元器件起到一定的散热辅助功能。
来看影驰 RTX 2070 SUPER HOF 10周年纪念版显卡的PCB,由于堆料的原因,采用越肩PCB设计,名人堂系列显卡标志性的白色PCB可不只是只有颜色特别,影驰 RTX 2070 SUPER HOF 10周年纪念版用的PCB层数高达10层,更多的PCB层数能为整卡元器件带来更佳的电气性,也是该卡频率能预设较高的重要原因。
GPU核心代号为TU104-410-A1,使用12nm工艺,晶体管数量136亿,采用目前最新的的图灵架构,拥有2560个CUDA单元,64个ROPs单元、160个纹理单元、320个Tensor Cores以及40个RT Cores。核心加速频率高达1905MHz,远超公版的的1770MHz,在实际游戏中的加速频率更给啊鲁一个不小的惊喜。
8颗1GB 三星GDDR6显存颗粒,显存预设速度为15.5Gbps,算是市面上为数不多的高频显存了。
影驰独家定制的封闭式Anti-noise电感,加入点胶处理,有着超低ESR(ESR值就是等效串联电阻阻值)以及超低的工作噪音(过高的工作噪音会被用户感知,也就是大家常说的电感啸叫),以及日本富士通(FPCAP)固态电容。
8相核心+2相显存供电方案,使用DrMOS,型号为TDA21740,最高支持70A电流。
显存供电同样采用DrMOS,型号是MP86956,DrMOS的优点在于通过集成整合,将MOS管和驱动IC整合在一起。这样做能够增加转换效率、减少电磁干扰,降低PCB的占用面积,同时还可以有效降低MOS管的工作温度,对超频更加有利。
PWM芯片,MPS1829负责GPU供电控制。
PWM芯片全称脉冲宽度调制芯片,该芯片根据相应载荷的变化来调制MOSFET管栅极的偏置,来实现MOSFET管导通时间的改变,通过改变脉冲调制的周期来控制其输出频率,从而实现开关稳压电源输出的改变。PWM芯片的选择与供电电路的相数息息相关,产品拥有多少相供电,PWM芯片就必须拥有对应数量的控制能力。PWM芯片直接连接MOSFET,在特定的电压下可以让电流通过或断开,因此有点像电路的开关,这也是开关电路名字的由来。PWM就是控制MOSFET来决定要不要让电流通过,当MOSFET上桥开下桥关的时候,电流就可以通过,当MOSFET上桥关下桥开的时候,电流就过不去。

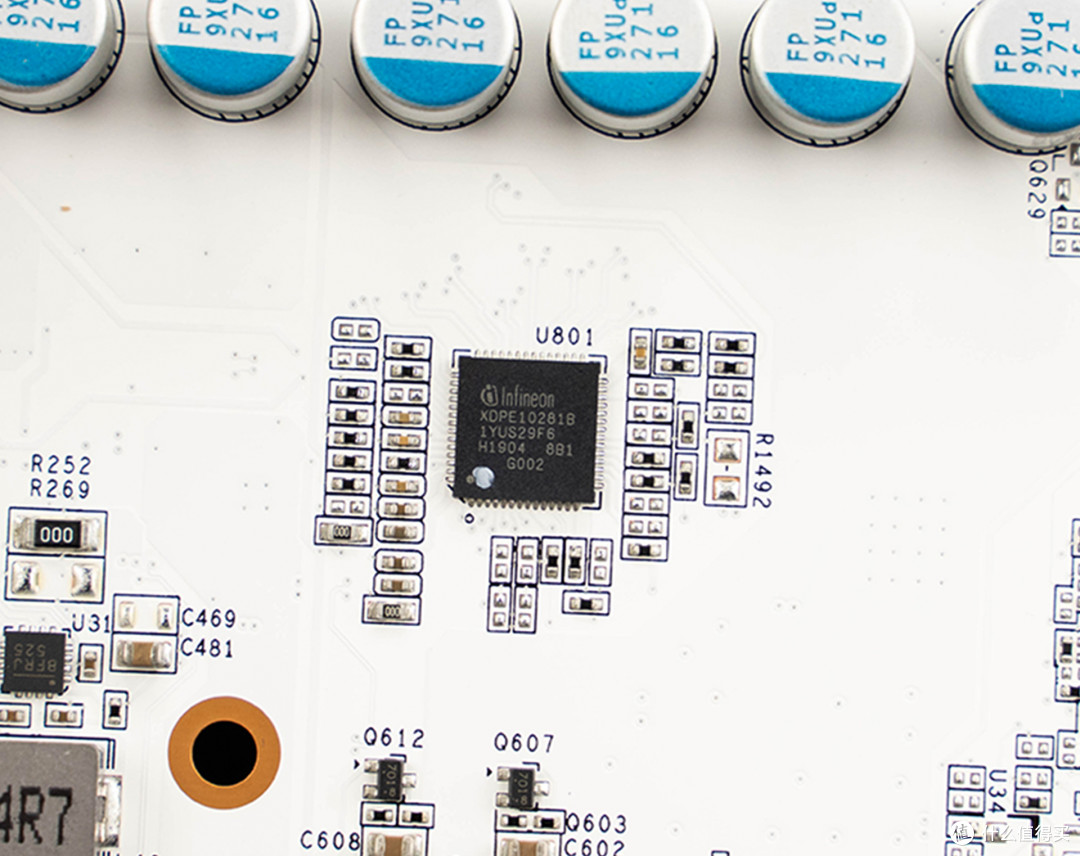

英飞凌出品的XDPE10281B,负责显存供电控制。
在PCB的一角带有一列电压测量点,对于普通用户来说可能没什么卵用,但对于极限超频的玩家来说,通过软件显示显存、GPU电压可能并不够迅速和直观,使用万用表接触电压测量点即可直观明了查看显卡各部分的电压数值。
在显卡PCB的左上角有个标注DUAL-BIOS的空焊位,位置和风扇全速按钮很近,啊鲁猜想可能影驰是有想过搞一键超频的设定,默认BIOS+超频BIOS,启动超频BIOS后风扇也会全速运行,但可能于某种原因取消了这个设定。当然实质上是怎样不得而知。
这几颗MDU3603用于PCI-E插槽供电转换,在没有外接8pin的时候,可以保证显卡在最低功耗启动显示bios及显卡警告语之类。

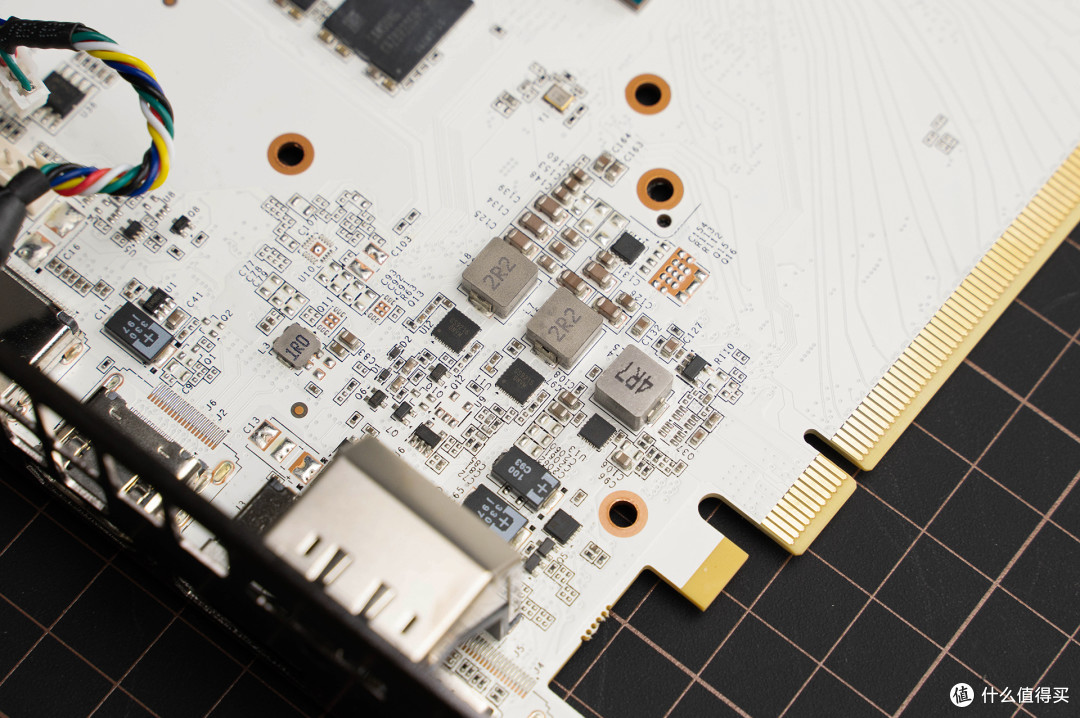

显卡PCB左下方的三相供电+2颗钽电容用于显卡的I/O接口供电,毕竟输出接口除了用于输出信号,Type-C接口连接手机后更支持PD快冲,既然是连接手机这么精密的设备,进出的电流当然是越纯静越好。
再看显卡PCB背面,同样布满密密麻麻的陶瓷电容(黄色),在显卡供电和GPU核心上大家能看到黑色小方块没,它就是SP-Cap聚合物铝电容。
SP-Cap聚合物铝电容是采用高导电率的聚合物材料作为阴极的片式叠层铝电解电容器,具有超越现有液体片式铝电解电容器和固体片式钽电解电容器的卓越电性能。聚合物电容在额定电压范围内,无需降压使用。具有极低的等效串联电阻(ESR),降低纹波电压能力强,允许通过更大纹波电流。聚合物片式叠层铝电解电容器在高频下,阻抗曲线呈现近似理想电容器特性。在频率变化情况下,电容量非常稳定。此类电容器主要应用于主板(笔记本电脑、平板显示器、数字交换机)旁路去耦/储能滤波电容、开关电源、DC/DC变换器、高频噪声抑制电路及便携式电子设备等。
一款性能出色的显卡除了用料和频率足够高外,要想强劲得持久,显卡的散热系统一定要给力,影驰 RTX 2070 SUPER HOF 10周年纪念版显卡采用白鲸座散热系统,

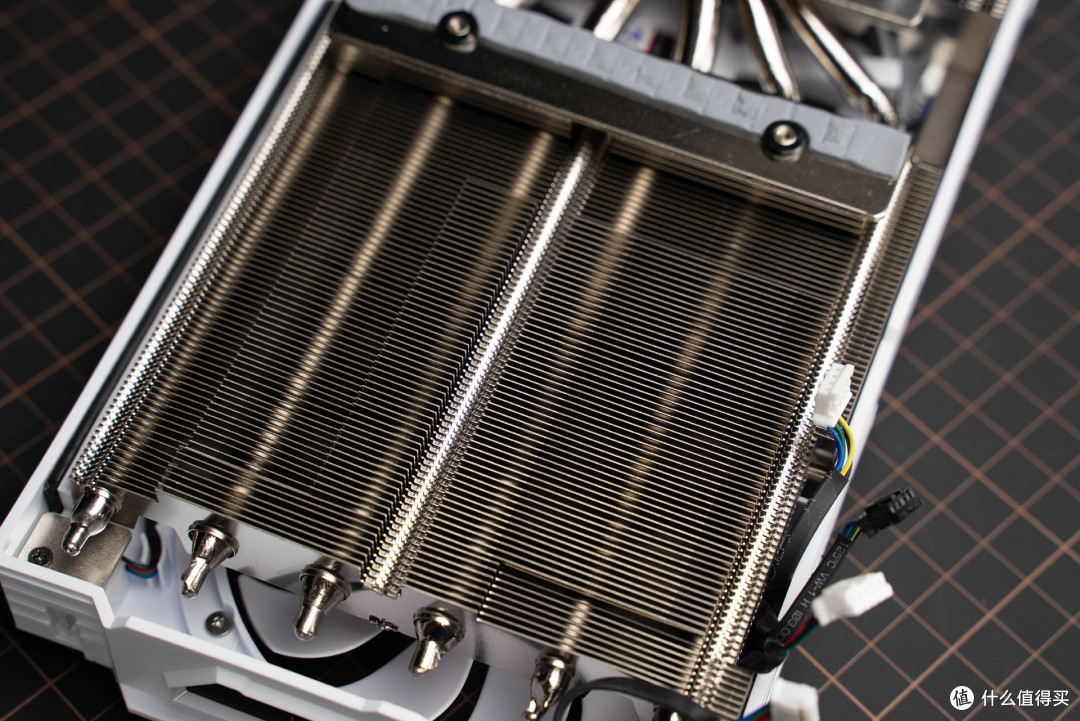

3根8mm+3根6mm镀镍符合热管,与散热鳍片的结合采用回流焊工艺,热传导效率更高,加上高密度大面积的散热鳍片,在三枚9cm风扇的强大风量下,能将显卡热量快速排出。
从上图能看到散热器对GPU核心部分采用纯铜底座处理,加强导热效率,左边也有为发热量不小的供电模块(MOSEFT)提供散热区域,并带有导热硅胶垫,显存部分也同样配有导热硅胶垫,可以说完美照顾整块显卡的热量区域。
性能测试:
测试平台原本是打算用i9 9900K的,但在测试的过程中黑屏了,经过排查是CPU GG了,心疼。最后用了上代旗舰i7 8700K,超频到4.8GHz应该也足够RTX2070Super的性能发挥了,鲁大师显卡跑分33万。

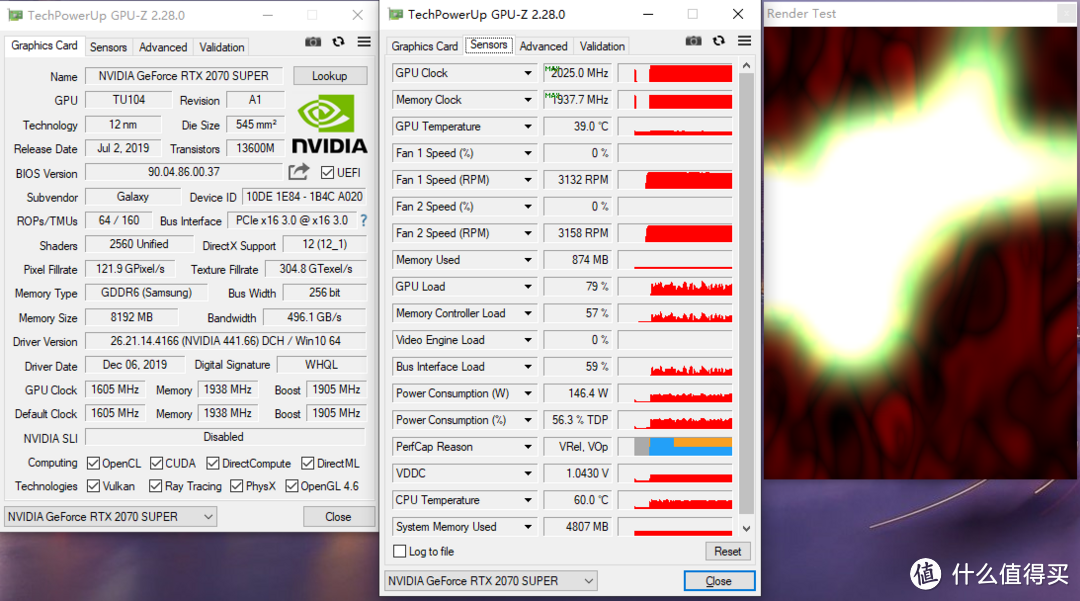

虽然标注的默认GPU加速频率是1905MHz,实际上运行高负载时GPU的加速频率已经飚到2025MHz。据说影驰HOF显卡所用的GPU都是特挑,因此体质都不错。
3DMARK跑分一览,值得注意的是,针对光线追踪的Port Royal测试,影驰 RTX 2070 SUPER HOF 10周年纪念版显卡能拿到6039分的成绩,要知道公版RTX2080这一项的跑分才5965。从分数上看基本能与RTX2080齐平了。
古墓丽影暗影,最高画质,2K分辨率,不开光线追踪的话,帧率能去到91,绝对流畅的水准。
当然了,买RTX显卡如果不开光追犹如咸鱼一样,在最高画质光线追踪后,游戏帧率从91降低至60,不过还是相当流畅的。

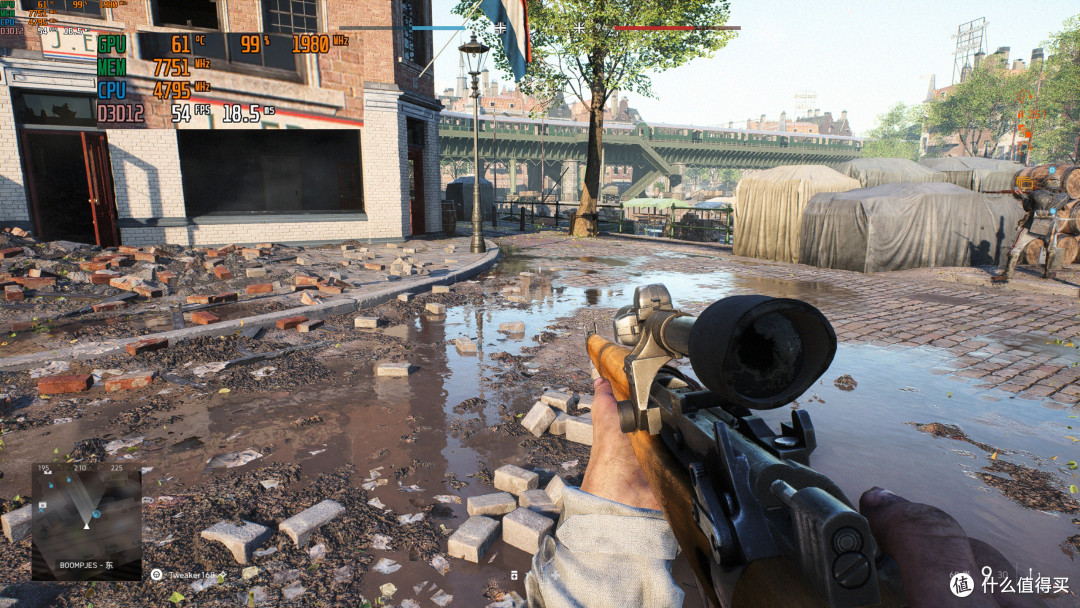

战地5作为NVIDIA在发布RTX系列显卡中用于光线追踪特效的展示游戏,光追特效可谓相当惊艳,影驰 RTX 2070 SUPER HOF 10周年纪念版显卡在游戏中有着45~55的帧率,能比较流畅biubiubiu。

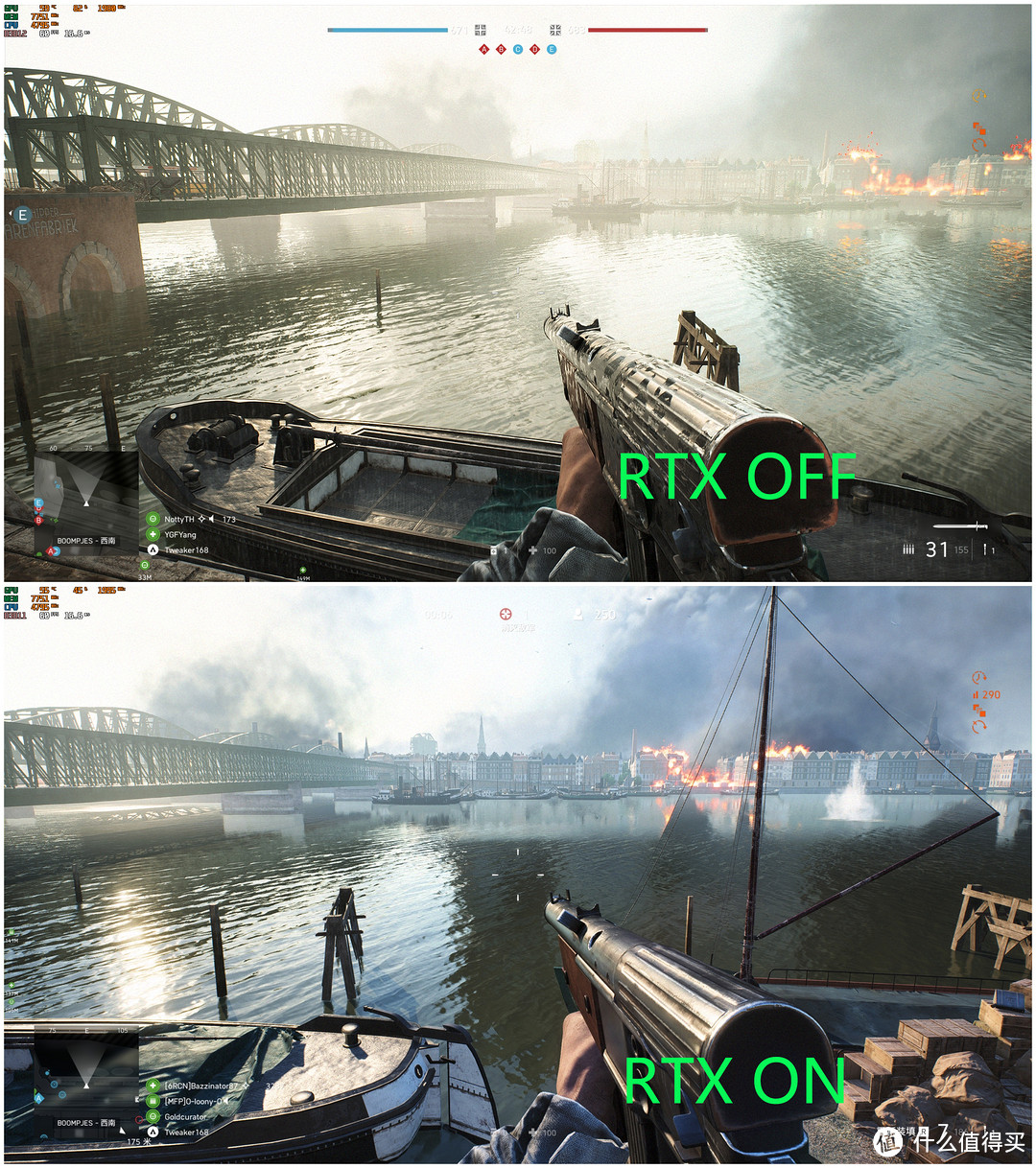

关闭和开启光线追踪的画质特效对比还是很明显的。

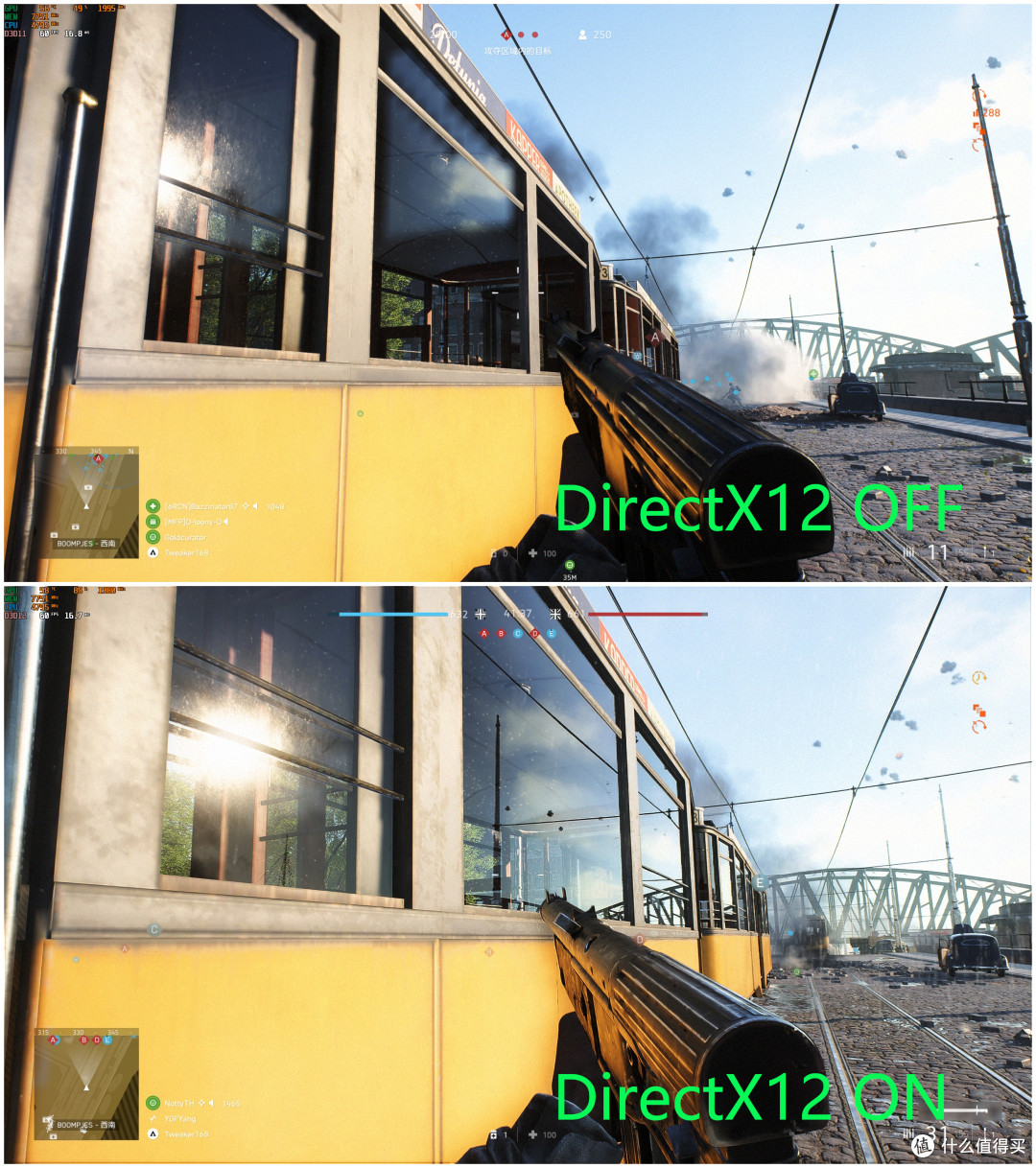

现在新出的显卡除了要关注是否支持RTX光线追踪特效外,还有一个就是硬核指标就是DirectX12性能,从上图可见,DirectX12特效的开关对游戏画质有不小的变化,列车玻璃的倒影效果在开启DirectX12后倒影相当明显。对于RTX2070Super来说,无论是DirectX12还是光线追踪特效,在2K分辨率下都能轻松征服。
在GTA5游戏里,从实时监测数据中能看到,影驰 RTX 2070 SUPER HOF 10周年纪念版的GPU核心频率都保持在2000MHz以上,要知道啊鲁并没有对显卡进行任何超频操作。游戏中的频率比实际标称的1905MHz还要高出100MHz,可见名人堂系列显卡的GPU体质还是一如既往的强,温度方面在开启HyperBoost风扇全速后,在95%负载下GPU温度只有50℃不到。
RTX 2070Super对决RX 5700XT
RTX2070Super与RX 5700XT可谓是针锋相对的对手了,下面看看两者的游戏性能对比。
在古墓丽影:暗影和全境封锁2这类游戏中,RTX2070Super都有着比RX 5700XT更佳的游戏体验。
满载温度:
看过前面显卡拆解部分,大家应该都应该都知晓了这货的散热配置,那么具体的散热效果是怎样呢?通过3DMARK FireStrike Ultra进行压力测试,在显卡最大功耗为249W的前提下,GPU最高温度仅为66℃,GPU核心频率和显存频率都没有丝毫的降频现象,甚至GPU加速频率2010MHz比默认预设的1905MHz还要高,可见影驰 RTX 2070 SUPER HOF 10周年纪念版白鲸座散热器的功力还是相当强悍。
关于售后:
关于显卡的售后,三年保修是基本操作,但从影驰官网看到,购买影驰HOF显卡和享受到VIP绿色通道服务,1对1技术咨询服务,遇到硬件性故障,工程师将在130分钟检测故障现象并制定解决方案,如未能解决问题将在1个个工作日内给出完整解决方案。
总结:
总的来说,影驰 RTX 2070 SUPER HOF 10周年纪念版显卡的各方面表现都让人满意),无所不用极致的用料,超高的频率、以及优秀的散热水平还有高颜值的外观和极具个性的外接显示屏,基本上可以说将一块显卡可做到极致的地方都做到了极致,毫不夸张的说影驰是在以RTX2080的性能目标来打造一块超公版的RTX2070Super。
这种一切为了性能来打造显卡的产品理念可以说从影驰推出第一代名人堂显卡之初就确立了,相信也这也是名人堂显卡诞生十年来产品力依旧表现出色重要原因。希望在未来的日子里影驰能不忘初心,继续为消费者打造极具个性、越级性能的显卡精品。
