垃圾佬 III 之 雷蛇狂怒 ——收一把雷蛇黑寡妇幻彩机械键盘并爆改的故事

创作立场声明：创作立场声明：个人经验分享，认真写的，感谢阅读vε≡٩(๑>₃<)۶

这是我分享的第三篇文章，这次给各位带来了比较多干货跟科普，有许多机械键盘的基础知识，希望各位看官能赏个三连（点赞 收藏 评论 ）多谢惠顾~ ~

+++ 前情·回顾 +++

自从七月份成为垃圾佬之后，真是“越捡越上头，余额往外流”

垃圾佬的诞生——收一把樱桃G80-3000拆洗焊喷装全过程详细记录我给老婆修理的樱桃茶轴键盘的全过程~耀哥哥1314敏姐姐| 赞257 评论277 收藏603查看详情

垃圾佬 II 之办公风云——另一把樱桃3800青轴瞎改瞎用超低成本整好的3800青轴，内含键帽改菊详细教程耀哥哥1314敏姐姐| 赞15 评论38 收藏23查看详情

整完樱桃G80-3000（给老婆用）跟3800（带回公司）之后，为了在客厅能在沙发上完成对电视机下方的笔记本电脑进行输入、控制（借·口），我入手了一把凯酷71双模（闲鱼二手）

随着我的键盘数量开始慢慢增加，我媳妇开始有点不一样了

——亲爱的，你怎么又买东西了 ？

——哦， 这个是我打算拆零件的 。

——那这两条线呢 ？

——哦， 那是我买来备用的。

隔 天

——今天怎么还有快递啊！ 还是你的东西吧！家里都堆一堆了！

——辛苦敏姐姐了 弄完这个我就收手

再 隔 天

——耀哥哥~今天同事们说我键盘好好看哦 耀哥哥就是厉害！

——… ！ 。~ 那我下次再给你搞个！（又可以继续玩咯）

其实我家媳妇真的很体贴。

她虽然有些洁癖，平常特别喜欢搞清洁，收拾东西井井有条，

但也让我在家里搞修理，肯给我时间做自己喜欢做的事情。

真的是………………

我·家·老·婆·最·棒·da·ze ！（求生技能发动中）

虽然我突然“上头”掉入垃圾坑 （字面意义），但我还是比较节制的（qiong ），所以家里到现在撰文为止，就两个小纸箱，三把键盘跟一些键帽之类的放在一起，平时也收拾得比较整齐，所以老婆意见还不是很大啦（………… …… ）

言归正传

想到自己双十一要组装电脑，绽放人生第二春 的时候，看着群里各路大佬都拥有一把酷炫的RGB键盘，小生不禁心生羡慕之意（尽管凯酷71双模RGB有灯，但是灯效实在没法跟大厂比 ）， 于是开始筹备玩♂灯

+++ 收·拆 +++

RGB灯效键盘很多厂家都有，但是真正能做好灯效的，我认为只有两家

🚢：美商海盗船 🐍：雷蛇（灯厂之名不虚）

（PS：因为混圈时间不是很长，见识自然比不上各位大佬。所以有谬误的话，欢迎大佬指正 ）

美商海盗船（下称：贼船）K70、K65可以说是现在键盘垃圾佬圈子里最火的型号。各种配件：多媒体控件、键帽、定位板、上下壳、原装线…………在闲鱼及圈子内部都能卖出高价，成色稍微好点的剪线K70的价格几乎都要130~150，修好的弯弯船（定位板弯曲的海盗船）价格可以去到200+（留下贫穷的泪水 ）

相比贼船，雷蛇（下称：灯厂、灯蛇）的剪线幻彩(即RGB）键盘的价格就少了一截，基本在100以下，甚至有些带线的也在100以内

至于为什么灯蛇的剪线幻彩键盘这么便宜，我也说不上……可能流行就是这样一波一波的，谁说得准呢

所以我第一时间就放弃了上“贼船”…………转身准备投向灯蛇的怀抱

确定自己想收什么型号键盘后：

• 可以去淘宝那几家专卖剪线键盘的店：六月、浅笑、万事达、老衲，翻一翻看

• 可以关注闲鱼有没有人出你想要的型号，或者挂个心水价收键盘

这一次我在闲鱼蹲了几天之后，终于被我幸运遇到一位卖家出售雷蛇109幻彩，而且还是灯全好，不缺色 （收RGB键盘最关键的就是灯，比起轴不触发，灯的问题更棘手更难处理），价格还便宜，直接被我拍了

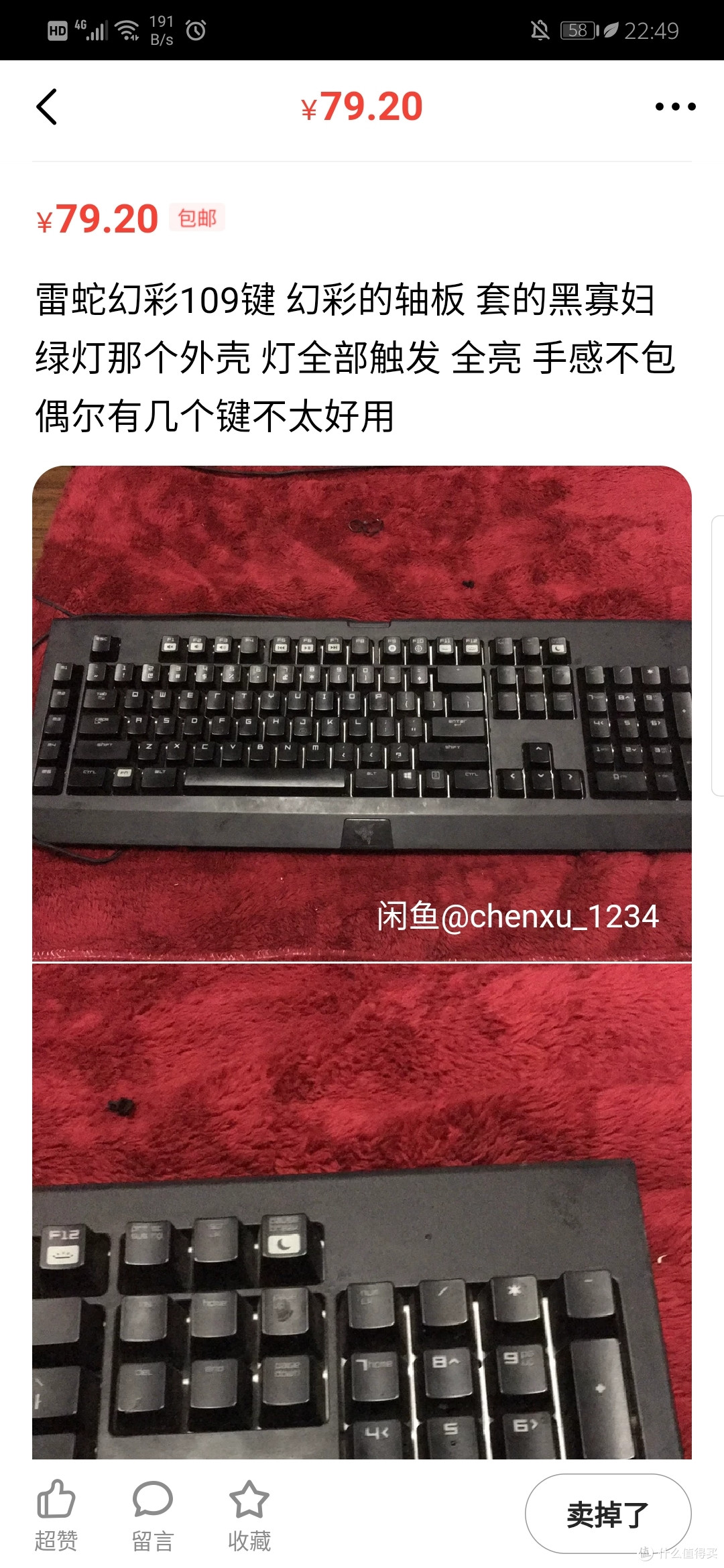

这个卖家也算是个垃圾佬，可惜不爱折腾

特別提醒 Warning ：

雷蛇主键区最底一排功能键的配列是比较特殊的，最好收键帽全的，不然连改菊都没机会！！！（因此灯蛇也得名孤儿蛇）此外，平衡杆（不是卫星轴）最好也要齐全的，不然大键手感更加无法保证（甚至无法使用！）

此处附个人整理的实拍图，可以看出底部配列确实跟公模相差很多

公模键帽个个一样的胖瘦，灯蛇的环肥燕瘦，总长度更长

孤儿蛇空格键倒是稍微短一点点，菊花位置两者比较接近

尝试用公模键帽匹配底部这一行，悲催地发现：

换上公模键帽，左右空隙大得可以跑马

另外一边则是挤不下，而且Ctrl右边空隙也是很大

总结：玩蛇要收带键帽全的，不然就要多花钱去买键帽（比较好看的特殊配列要100+RMB，仅键帽）

等了几天快递，终于把蛇❤蛇给我送来了

到手立马接上电脑，测试一下：

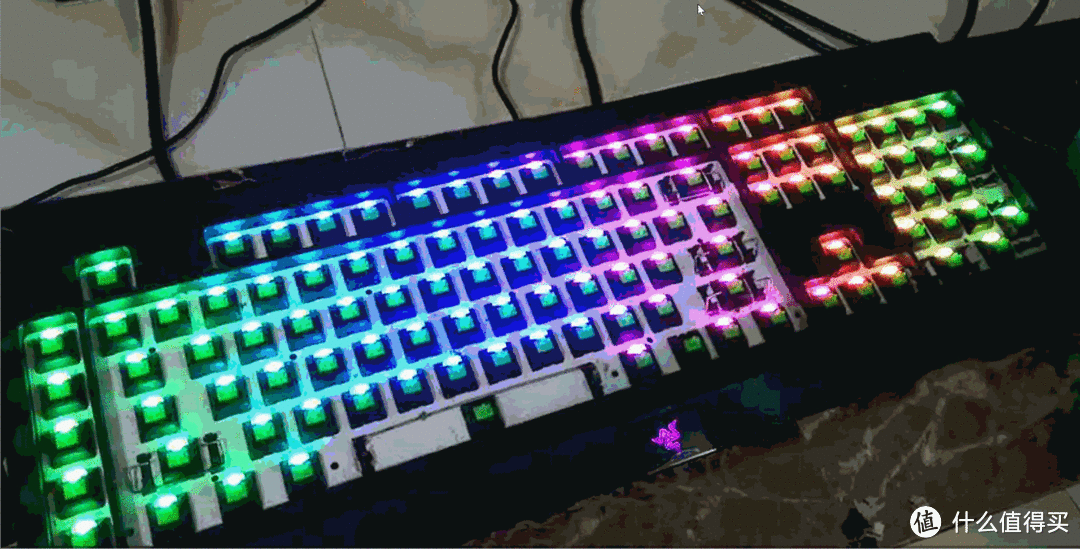

让人心醉❤

尽管跑马灯效果绚丽，刚到手这样看RGB灯效确实很爽

不过其实要测试灯是否缺色，不亮，实际上最方便的方法就是：调成纯白发光

因为RGB灯珠其实就是由三个分别发红绿蓝光的二极管合♂体而成，而从小学水平的自然科学常识可知，白光就是色光三原色的合♂体

色光三原色合成图，RGB灯效的原理

只要白光够纯够亮，那么这个键位的RGB灯珠就没问题

若是发出的不是白光，那么就是灯珠缺色（别想着修，淘宝买了换就行，一个一块钱 ）

注：当然也有可能是某个色的通路坏了导致，不过一般PCB比较结实，灯坏的可能性相对较大

很幸运，经过测试，灯没有不亮也没有缺色

白晃晃的一片，奶丝！（黑寡妇一代的空格跟Fn都没有灯光）

按键就是F1跟K键不灵敏，小问题 拆了另一把轴板的雷蛇绿轴换上就行

换轴的时候发现轴体有些许不一样

F1轴体是轴板换上去的，F2则是原来的。可见外观有差别

百度了一下，发现期间有一段故事：

最早雷蛇一直使用樱桃轴，后来由于雷蛇转攻游戏键盘，在国内与凯华共同研发除了雷蛇绿轴，就是最早的一批绿轴，后来由于凯华代工的雷蛇轴有段时间良品率奇低，就终止了合作，后续雷蛇轴的代工厂家多了很多，现在有冠泰、TTC等

可能因为我的这个幻彩黑寡妇是14年生产的，当时还是凯华代工生产的绿轴，而收来的轴板则是后来换了代工厂生产出来的吧

好了，验了这么多，拆掉键帽，卸下外壳，注意雷蛇黑寡妇的螺丝特别多，下壳四角的脚垫底下各有一颗螺丝，上沿盖子底下藏着两个，卸下来收好

藏得越深，玩的越♂大

正常使用痕迹，不算很过分，垃圾佬表示气定神闲

背板有少许垃圾，不碍事，但是这根线是怎么回事？？？

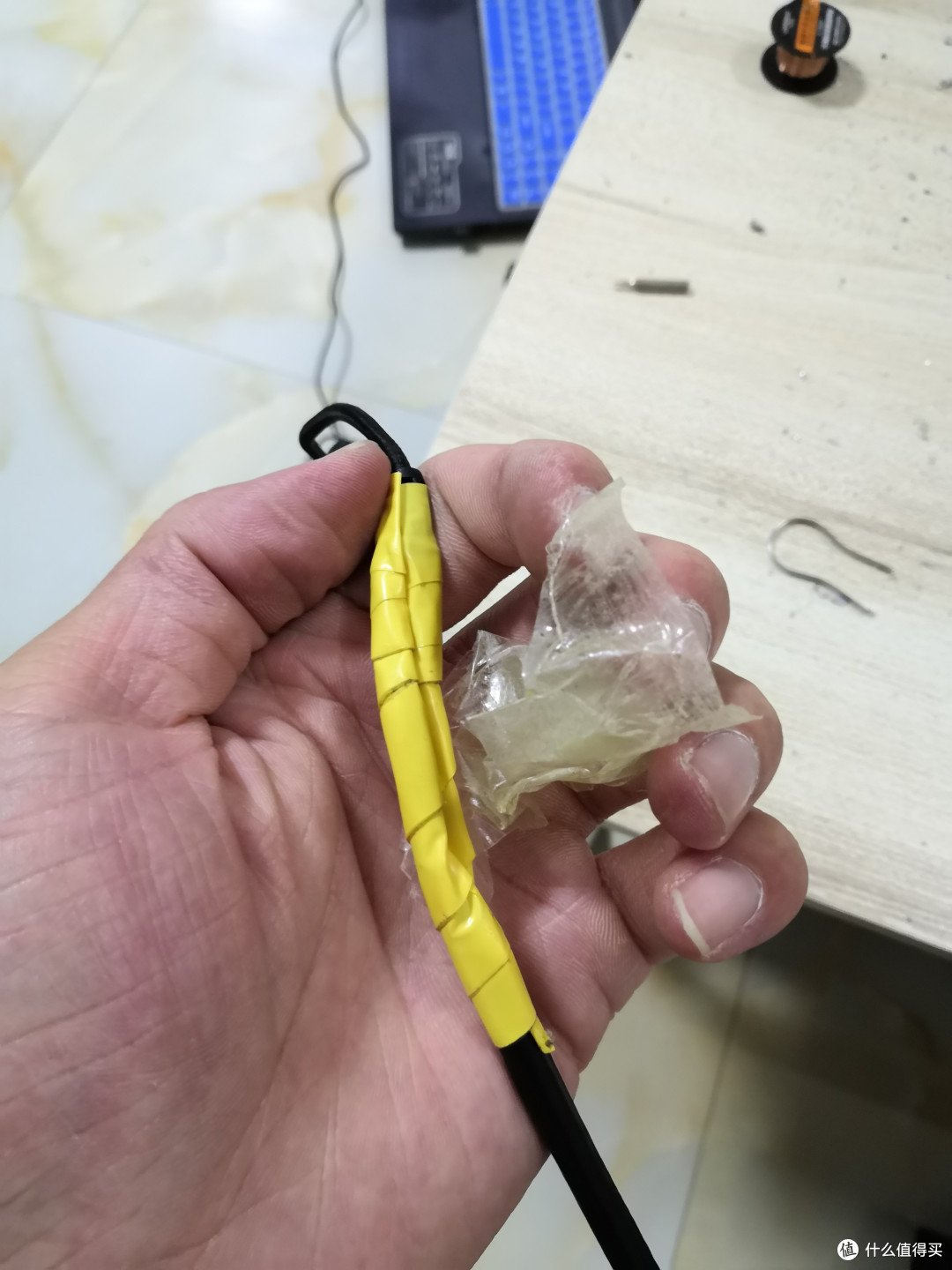

居然是透明胶……残留的胶很黏很恶心

因为这条线实在太丑了，所以我就忍不住动手改了它

包皮(?)功夫，了得!!!

拆的时候注意螺丝一定要卸干净，不要暴力拆，外壳的卡扣还是很娇嫩的，最好用不使用的银行卡、公交卡、校园卡、身份证 等等，轻轻分开紧紧拥抱的卡扣（棒打鸳鸯）

+++ 擦·洗 +++

拆下来之后，发现其实不算很脏（成为垃圾佬之后 对于脏的耐受程度提高了好多——“又不是不能用 ”）

于是我轴不打算拆了，就更换了F1跟K两个键（109个键，带灯的107个键，焊点就是 109x2+107x4=646 个焊点 ……马季洗裤袜，要老命呢！ ）

用棉签配合工业酒精（其实清水也可以，不过碱性或者酸性洗涤剂就不要用，避免腐蚀以及加速金属锈蚀）擦拭轴与轴之间的缝隙及定位板上的污垢等等，花了大概半个小时时间，终于整干净了

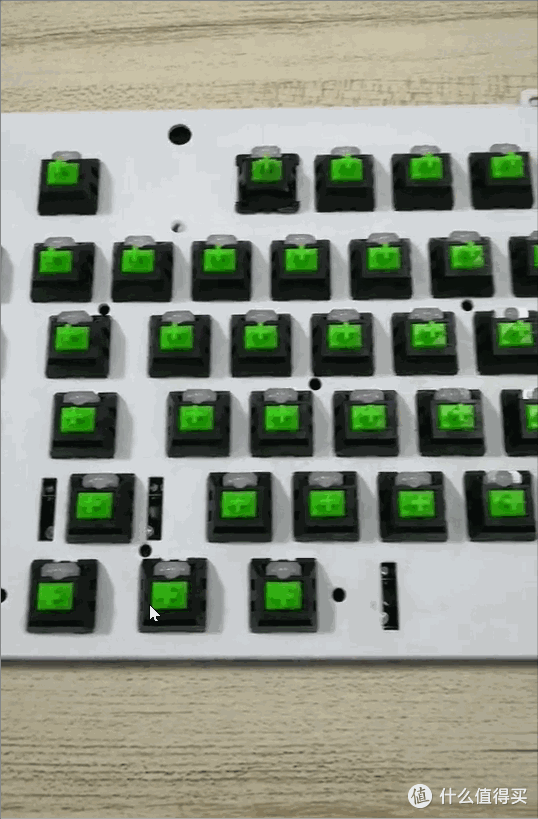

忘了拍照，就录了视频，帧数太低

键帽拆下来之后，记得把大键的平衡杆龙豆卸下来，然后就可以放脸盆里泡水，加点洗衣粉、洗衣液之类（不脏的话就这样简单洗 省事）

科普时间

平衡杆的构成（图来自网络，侵删）

卫星轴按轴体不同则主要分以上两种（图来自网络，侵删）

每个机械键盘都会用到平衡杆/卫星轴

• 平衡杆手感比较好，比较轻盈，但是换键帽的时候比较难拆卸键帽

• 卫星轴拆卸键帽比较容易，不过不好调教。调教不好的话会比较肉（按键很粗重）

之后就把外壳打磨，冲干净，阴干（我以前的文章也重复提醒过：绝对不能在太阳底下晒干！会变形！ ），待下一步处理

+++ 贴♂膜 +++

入坑时后搞的两把键盘（樱桃3000&3800）都是喷漆上色的

因为这次入手的是灯蛇幻彩键盘，苦恼于颜色挑选，郁郁寡欢，终日茶饭不思（戏精 ）

后来了解到有个神奇宝贝叫做：改！色！魔！

啊呸……是改色膜，普通的那种，正常的那种啊！不要叫110啊啊啊！！！

改色膜，就是人家玩车一族的玩剩的了。尽管是玩剩的，效果确实是杠杠滴啊！！！

在N天的逛淘宝，比对各种颜色比到眼花之后，我终于决定入手变色龙色mo

它的效果就是从蓝色往紫♂色渐变

为了更好的进行贴膜工作，我还特地入手了网红晒单背景板——割垫板&刻刀 （钱包再次流血）

割垫板更新预定（咕咕咕）

万事俱备，开始贴膜

开工！！！

1. 首先先把要贴膜的物品放在割垫板，预估一下物品贴膜需要膜的长宽，先剪下来

2. 先从物品的短边先贴，一边贴一边用卡片刮平（遇到镂空的部分，需要把膜稍微拉紧再继续贴（有两个人一起干活就更好了，“男女搭配干活不累 ”））

3. 贴完局部有皱褶，可以揭起来重新贴好（前提是不严重 !!!）

4. 就这样就OK了

以上都是理想情况！！！

各位想贴膜的同学，记得把贴膜买大买长点，因为你根本不可能知道自己会贴几次才能贴成功！

第一次贴，我就想当然，从长边开始贴，快速推进，不一会就搞定了，果然我动手能力太强了！

但是结果是这样子的……

快速推进！！！

遭遇滑铁卢！！！一蹶不振！！！

所以不能太盲目自信 慢慢贴，按操作指南一点点贴好就行了

二周目：

从短边开始，镂空的一面先贴，慢慢贴

镂空面完成！！！

平整面完成！！！

改色mo贴好之后，就该开始修整键盘上壳的边边角角了 还是比较费劲的

镂空的部分要切割出来

1.测量框框的高度，在贴膜从边角开始45°切割，在矩形中裁出一个小矩形跟四个小梯形（梯形高度要大于框框的高度，最好是1.5倍）

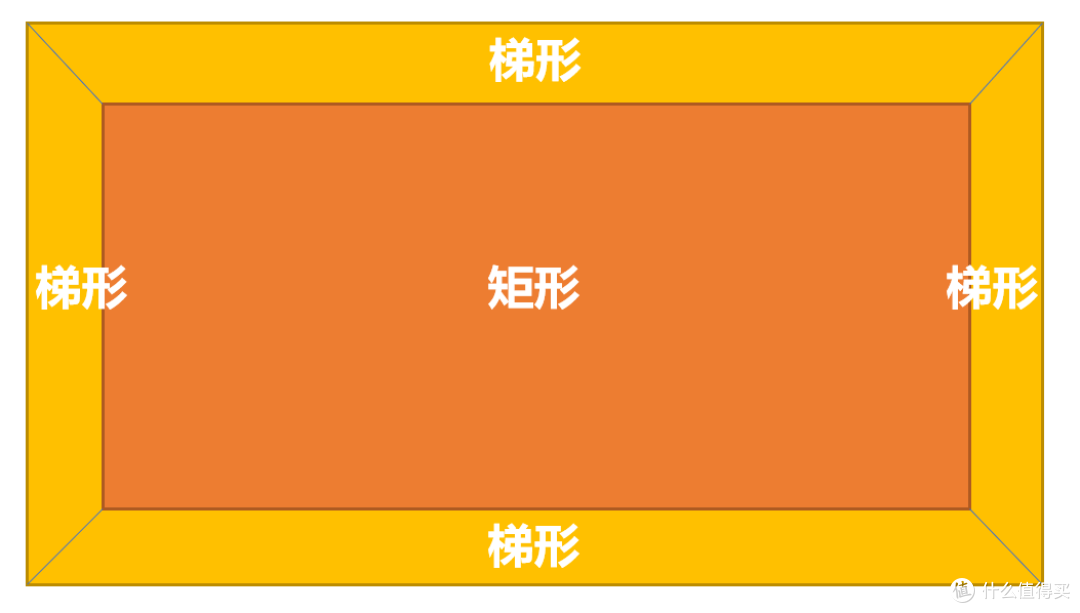

如图所示，不难哦

2.把梯形部分往边框翻折，把框包起来，比较好看

如图所示，不难哦（伪）

3.边缘最好预留多一点，可以把边缘包起来，比较好看（没文化 词穷）

这样的包边就不合格，我第二次贴还是没有考虑到这点

4.给指示灯区裁出窗口

灯蛇外壳这个区域有个塑料片，直接比对好划出区域，刻刀挑起来

5.完成！！！ 第一次弄还是比较费劲的

骚♂紫变蓝

注意：贴膜的时候我很仔细检查过没有发现气泡，贴完后缺莫名奇妙出现气泡，让我非常懊恼 但是无可奈何，就没返工

到现在小气泡居然都没了，应该是什么化学反应之类慢慢吸收了吧 总之如果出现新的气泡不要急，不管他就行了

+++ 4pin线改TypeC线 +++

其实最开始在修整这把雷蛇幻彩的时候，还没考虑过键线分离的方案，但作为一个入坑接近三个月一个季度1/4年的新人垃圾佬DIY新手，没尝试过的方案还是要试一下，难得入了这么好看的幻彩蛇 ，还贴了这么SAO的膜 ，干脆加把劲把它改成键线分离吧~

然后发现网上能买到TypeC线，要么太丑，要么不够长，最重要的是，它们都没有磁环！

磁环用于键盘鼠标的USB数据线是为了屏蔽没有用的高频信号，因为USB数据线通常会离电脑机箱很近，如果线材没有屏蔽层，USB数据线就会像天线一样吸收周围环境或是机箱内硬件所产生的高频信号，从而影响到实际的传输。添加磁环就是一种较为经济的解决方式

而我买的编织4pin的USB线，不仅好看，材质结实，还带着磁环，我寻思着：能不能把这USB键盘线改TypeC线呢？

于是我开始在淘宝寻寻觅觅，终于找到比较合适的TypeC公♂头，开始我的自制TypeC线

注意！Caution：

购买TypeC公头的时候，要记得：1.带PCB（即电路板） 2.不能是仅供充电的公头，需要四焊点的充电数据公头

公头母座一家买。剪线钳是张大妈看到的，到手用感觉还行，比打火机靠谱

401胶水，没有502那么快干，方便涂胶后调整位置

东西到齐后就开始开工

首先把4pin线的头减掉，预留的线要留长一点，短了就没法调整了

然后把线头的套壳先套上,焊完你发现套壳没套的话，你就得返工了 （不想返工.jpg）

然后调整线头的长度，让焊好之后的公头稍作调整能套上套壳就行

然后刮去线皮，不要刮去太多，露多了有短路风险

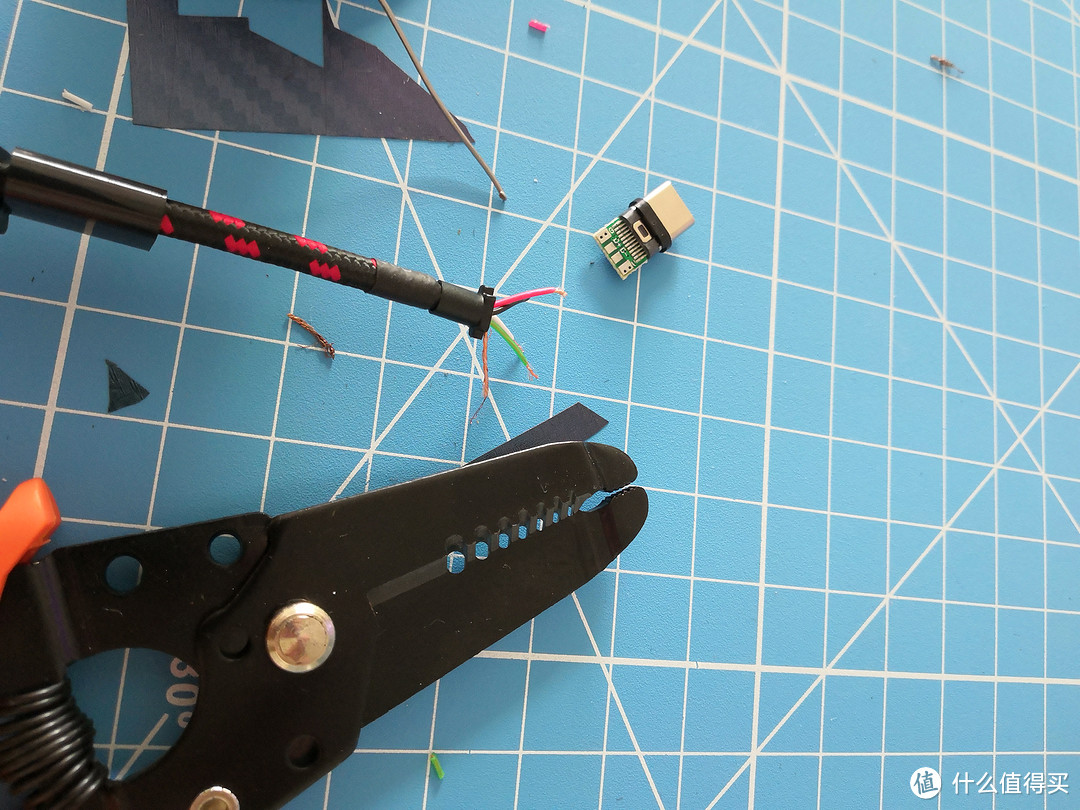

大概这样子

然后把线头分别接到公头的对应焊点 比较考焊工，各位可以努力尝试一下

科普时间：

USB线的四色线的定义：红——VCC 电源+（绝不能接错）黑/黄——GND 电源-（没电，可以接到其他位置，没大碍）白——D-数据- （可以试错）绿——D+数据+（可以试错）

有些线会多出一条黑线（相当粗），这条是USB的屏蔽层的引线，相接的话可以接在公头的外壳上，不接也没大碍

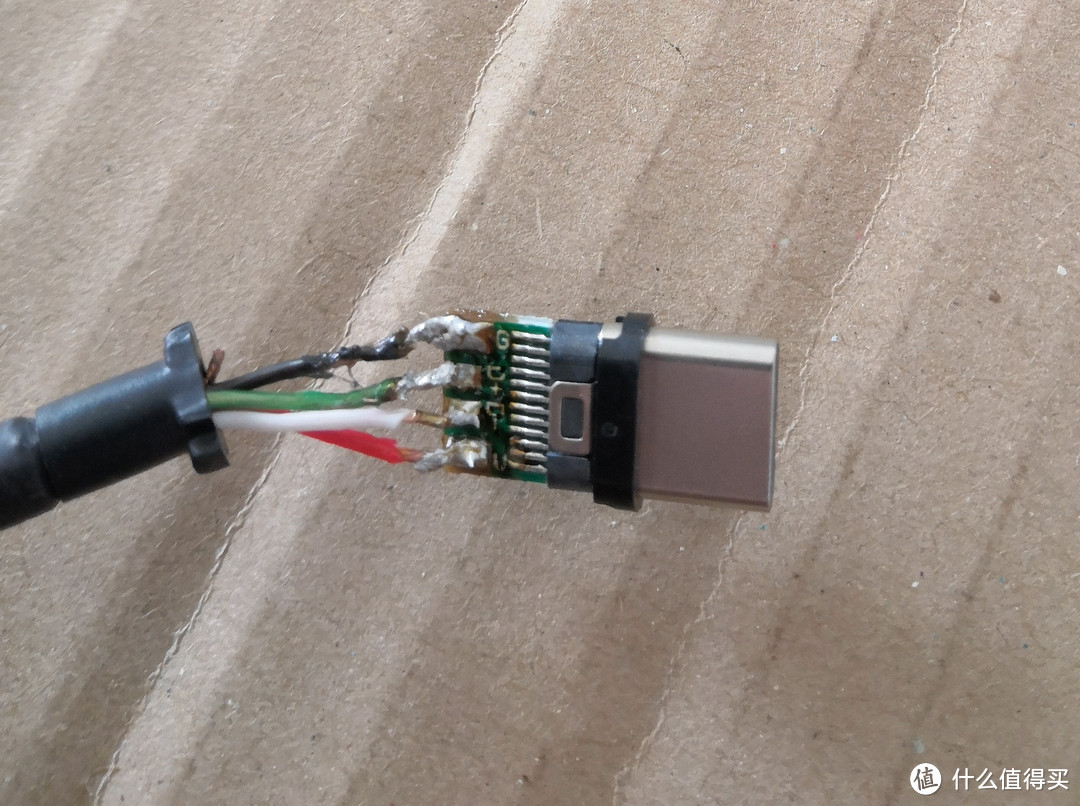

费了九牛二虎之力才焊好

焊的时候有些小技巧，多用助焊剂（如松香）。这样虽然两个焊点之间虽然很近，但在助焊剂作用下，焊锡会变成小锡珠，类似荷叶上的小水珠，不会流淌到隔壁的焊点，避免连锡

焊好之后最好滴点401胶水在焊点跟线头裸露的铜线上，增加绝缘性，避免短路

建议在套壳之前最好测试一下，可以使用TypeC接口的爱疯(?)试试能不能传文件照片，可以的话就不用返工重焊 （不想返工！）

然后装好套壳，在线材与套壳、套壳与套壳之间滴入401胶水，涂抹均匀

然后去洗手 因为你肯定会整到手

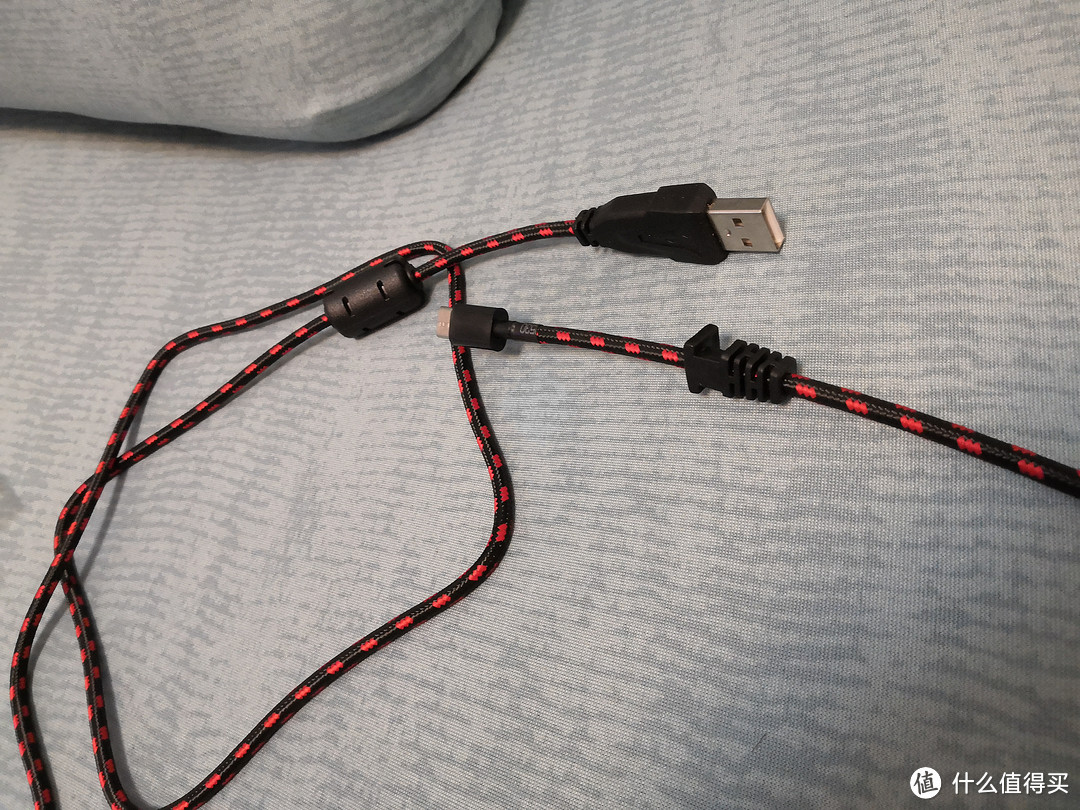

固定好后的线

键线分离不需要固定，因此这个线上的固定橡胶扣子(?)割下来备用

自制的线颜值太高了，够长又够硬！ （我没在飙车）

那么可以轻松愉快地进入下一步了 （码字的我有些崩溃了……原来我整了这么多事情）

+++ 改type-C母座 +++

其实孤儿蛇实在是孤儿中的孤儿……

因为它仅仅是一排键帽孤儿，它的键盘接头也是独家的14pin头，14pin！！！

这就意味着若是你没有原线的接头的话，你还得上淘宝买一个带线的14pin头来接

具体各个针之间的针距我也没有测量，估计是1.25mm/1.5mm两种其中一种，不幸遇到没有pin头的同学请用尺子量一下10个针距是1.25cm还是1.5cm，再上淘宝买即可

下附雷蛇14pin线序：

注意，是最右侧四根线

有了正确线序，想改USB接线或者改键线分离都可以，只需要把pin头引出的线接到对应的点/线就行了

而改键线分离最重要的一步，其实就是改TypeC母座，包含焊跟固定两个步骤

1.焊的话，跟焊公头的步骤跟技巧差不多，三两下就搞定了

把pin头引线焊到相应焊点

三两下焊好（因为用了火烤剥线，所以比较难看）

滴401胶水对焊点跟裸露的铜线进行保护、固定

焊好测试，顺利通过

就这样，母座的焊接就完成了，简单吧 （违心）

但其实焊其实不算难，难就难在固定母座

想象一下，母座一旦开始使用，就是时不时要被人用公头插插拔拔（110：我怀疑你在搞黄色！跟我们走一趟 ）你如果是母座，你还能笑出来吗？！

因为要经受住长期的使用，母座不仅要在公头插入时（110：！！！）不会被推到键盘内部，而且在公头拔出时（110：！！！）不会被带出来

因此在固定母座时，只要考虑如何把母座固定得死死，就行了（你这不废话吗 ）

我的解决方案：

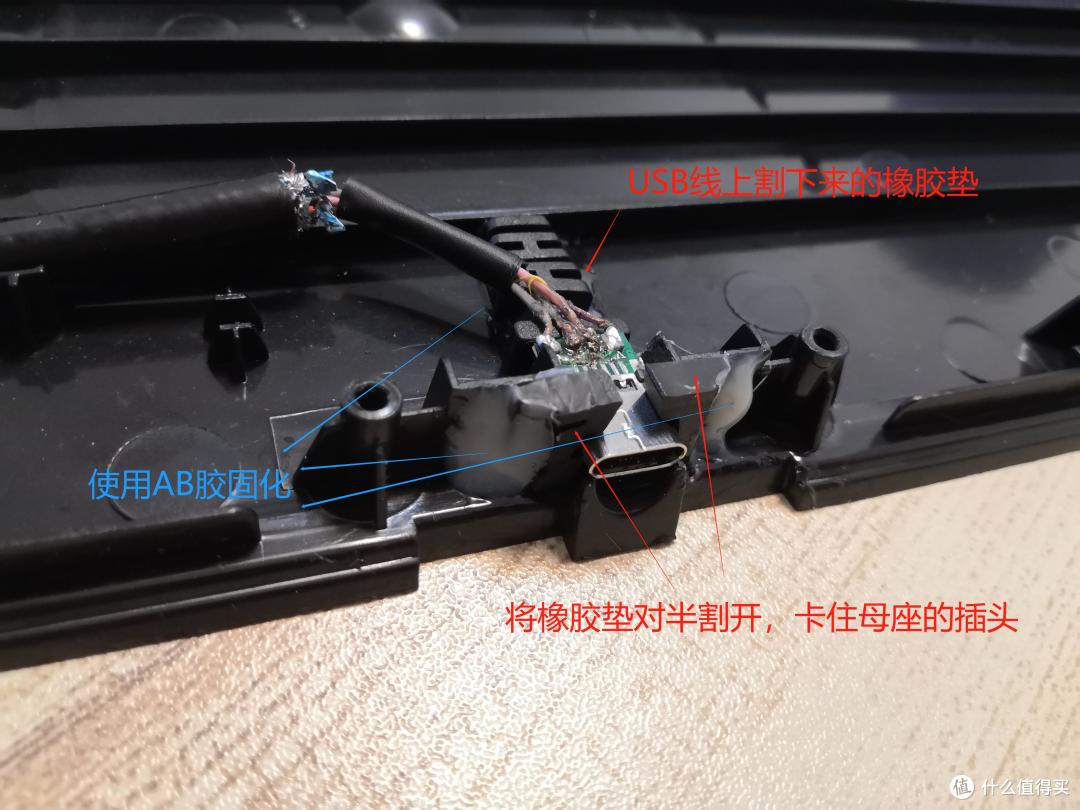

一图解决

用橡胶垫顶住母座的屁股，防止公头插入时被推进键盘里（110：！！！）

用割开的橡胶垫紧紧夹住母座，防止公头拔出的时候被带出

之所以没有直接使用AB胶把母座粘住是考虑到以后母座有问题比较容易更换

轻轻松松，没有造成阻挡，Yes！

上盖子之后，非常平齐，容易插拔，Yes！

其实母座也可以直接胶水固定，只要焊点牢固，基本也不需要怎么折腾了

至于固定母座的其他配件，正好我手上有割下来的橡胶垫子就用了，若是没有的话还真没想到什么材料比较适合

请各位若是有想法可以分享出来 ，说不定新的世界就开辟了呢

+++ 合体！！！ +++

整完了各个组件，就该开始拼装了

不得不说，孤儿蛇的固定很到位，螺丝实在太多了

！多图预警 ！

轴板跟线孔盖拧到位

上下壳合体，拧好螺丝，贴上买的脚贴

美!（Both）

记得先把平衡杆装好，再上键帽

雷云灯效挺不错，现在还没玩透

宏键5颗，丢了的话还是比较难补回来的

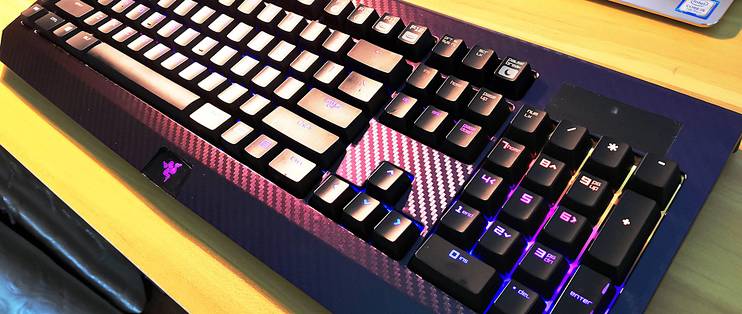

变色mo颜色还是比较讨喜，暖光下视觉效果不如白光下好看

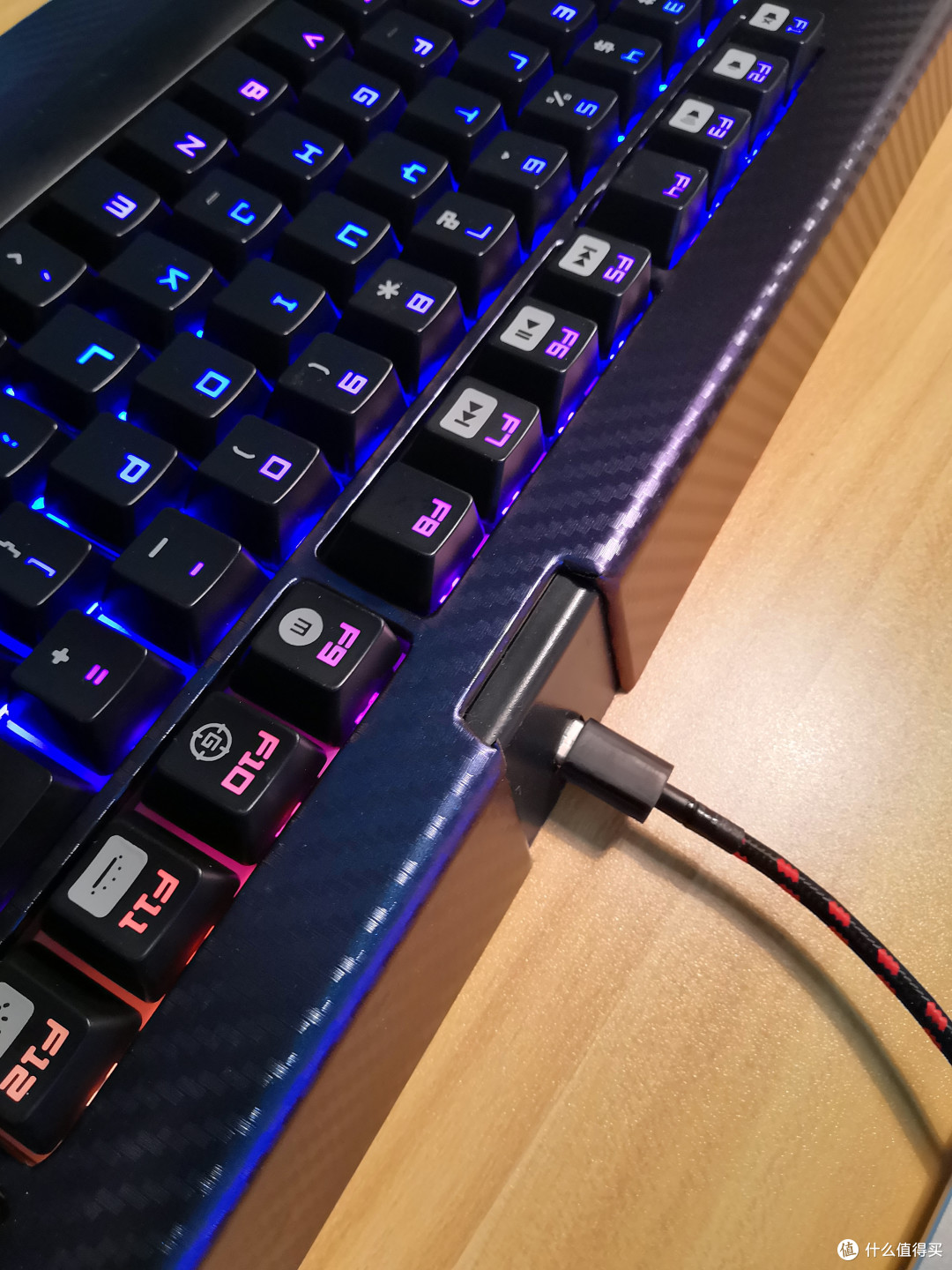

插头顺利插入（图片没拍好，实际上这样已经插得挺深了）

音乐灯效，比较酷炫，测试歌曲当然是要用矮子王的歌啦

最开始我以为音乐灯效需要连接音频线（原装雷蛇线带两USB插头跟音频插插头——麦跟耳机 可以说用原装线几乎把丐板的I/O插口插满了 ），还好只需要雷云软件跟数据线即可，松了一口气……

灯效是非常多，可玩性非常高的，不过现在我迷上了45°中分波浪彩虹光谱光效，暂时不想换别的（其实就是整好键盘之后懒癌突然发作 ）

后续等我把雷云弄透了，再给各位写个文章整理整理一下，还是挺有趣的 （咕咕咕）

+++ 总·结 +++

这块灯蛇入手时间其实是 8月28，到手之后收集各种零部件，买贴膜、线、公♂头&母♀座也花了不少时间，总体花费倒不算很高

我列一下清单：

• 本体 80元（键盘+带PIN头的线）


• 贴膜 22元（用了2/5，剩下还可以继续贴别的 ）

• 公头一个 2.5元

• 母座一个 1.5元

• 红黑编织线 3.5元

• 401胶水 3.5元

• 雷蛇脚贴 5元

——————————共计花费 118元 ！

这个价格的话，仅仅只能买一把剪线的贼船k70而已 所以幻彩孤儿蛇，你 值得拥有！！！ （我不是贩子，也没有恰饭！）

至于有些人看完说什么时间不值钱之类的 嘛……

我愿意，我乐在其中，哈哈~这就是我的享受！！！

治愈系RGB

DIY之路，垃圾佬之坑，才刚刚起步！ 欢迎各位继续关注~

不出意外的话下一篇应该就是凯酷71双模的修理记录以及平安车beatsX的开箱晒物了 （其他还有什么我说了要更没更的大家可以踢我一下，避免咕咕咕 ）

就酱，咱们下一篇见
