Awtrix像素时钟,DIY详细教程,会拼积木就能上手,不用3D打印!可以不搭服务器!

2020-12-29 22:28:35 20点赞 144收藏 13评论

小编注:此篇文章来自#原创新人#激励计划,新人发文前三篇文章,篇篇额外奖励50金币。参加超级新人计划活动,新人发文即可瓜分10万金币周边好礼达标就有,邀新任务奖励无上限点击查看活动详情

创作立场声明:本文涉及DIY套件为本人自己设计,并拍摄视频上传B站。为方便大家制作,后将制作套件上架淘宝。套件相关椴木板材料、印刷电路板均联系可靠工厂制作。质量有保证。相关技术问题,欢迎大家随时讨论

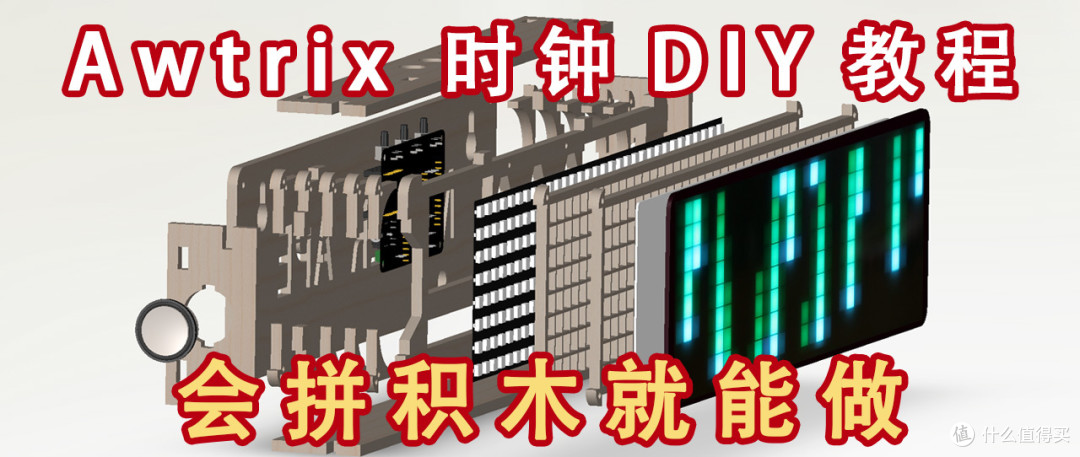

送给专业的你送给专业的你

【一】Awtrix简介

Awtrix是一款开源的可编程LED像素时钟,软件和硬件均开源。项目组好像是一个德国的团队,目前还一直在更新,很活跃。想了解项目的详细资料,大家可以访问官方文档具体查看。想跟进项目的最近进展,可以访问项目代码库

Awtrix的最基本功能,就是显示信息。这一切都是由一块 8 * 32 项目的WS2812点阵屏幕实现的。屏幕总共256个像素,每个像素可以独立显色,理论上每个像素都有 16.7百万(256*256*256)种颜色。

淘宝上最常见的8*32点阵屏淘宝上最常见的8*32点阵屏

实际上,通过操作后台,你可以在这个屏幕上显示任何你想显示的内容。当然,为了更方便的使用,服务器已经提供了很多APP,安装APP,就可以实现对应的功能。在后台,APP安装界面的画风是这样的。

一部分awtrix后台提供的APP一部分awtrix后台提供的APP

有了这些,你就可以轻易的显示非常多的内容了。如果你有编程基础,甚至可以直接为Awtrix开发APP,共大家使用。

除了强大的显示功能以外,Awtrix还可以通过喇叭发声,比如播放闹铃,播放音乐等等。配合上传感器,还可以获取温湿度、气压、光线强度、手势信息等等。

可以说,Awtrix的功能十分强大,可玩(折腾)性非常高。我自己也是看好多知名UP拍视频的时候,背后都有这么一个像素时钟,感觉很炫,才入坑的。

【二】制作教程

想要玩转Awtrix,需要搭建服务器制作Awtrix时钟硬件两个步骤。当然,如果你不爱折腾,就想要个摆件,或者你要把Awtrix当礼品送给别人,不方便搭建服务器,可以使用我设计的离线固件。这样,你就可以摆脱服务器的限制,独立使用Awtrix时钟了。当然,美中不足的就是离线固件可以显示的内容比较有限,和服务器版本比不了。

下面咱们就从服务器搭建硬件制作两个方向介绍一下制作过程。

服务器搭建

先声明一下,搭建服务器需要你拥有一台能够7*24小时工作的电脑,可以是Linux、Windows或者MacOS。找一台电脑容易,但能7*24小时工作就比较麻烦了。所以,对于大部分的Awtrix玩家来说,搭建服务器,会选用NAS、软路由、树莓派、云服务器这几种方案中的一种。你可以根据实际情况选择一种合适的方案。

每种方案的搭建方法大同小异,基本都是基于docker搭建,有非常NB的UP已经做了好多视频,讲的非常清楚,我就没有必要再写教程了。直接把这些链接整理到这里,方便大家跳转学习。

给大家贴出B站UP,黑影儿的教程,使用的是群晖,具体黑裙还是白裙,其实都可,不用纠结,关键是要有Docker

如果你不想搭服务器,直接看我的离线版本教程就行了,比较简单


Awtrix硬件制作

至于硬件制作,现在方案其实挺多的。但大部分需要进行3D打印。而且这个3D打印的外壳和光栅占了很大一块成本,基本上一套3D打印件要200左右。为了降低成本,又不损失效果,我设计了一套椴木板的方案,使得成本大幅下降。不仅如此,我还把Awtrix需要的各种电路、元件重新集成在了一个PCB上,绝对是布线强迫症的福音,哈哈。

PCB底板PCB底板

焊接后的效果焊接后的效果

分享几张大家做出来的最终效果。

侧身侧身

某大UP分享某大UP分享

全景全景

贴膜效果贴膜效果

又一个贴膜效果又一个贴膜效果

具体效果大家直接参考视频教程。制作过程非常详细,绝对是手把手教程。

这套方案完全兼容原版服务器,直接给开发板刷原版固件即可。


椴木板方案尺寸如下:336mm * 96mm * 50mm (宽*高*厚)



Awtrix硬件接脚对应原理图分析

好多朋友想问Awtrix时钟PCB板的接脚方案,在这里我直接给大家整理出来,方便参考。

接脚以ESP8266 CP2102开发板为准

按钮:屏幕面向自己,从左到右,依次连接到 D8 D4 D0接脚。其中D4按下后为低电平,D0、D8接脚按下后为高电平。

光线传感器:连到A0接脚

温湿度传感器:BME280 通过IIC连接开发板。SDA连接D3,SCL连接D1。

手势传感器:同样通过IIC连接开发板。SDA连接D3,SCL连接D1。另外还有一个INT接脚连接开发板D6。

音乐播放模块:mini player 模块通过串口和开发板通信。

【三】常见问题汇总

在这里开一个常见问题汇总板块,大家有问题可以留言,我尽量在留言区回答。比较有代表性的问题,我整理到这里,给大家参考。

【四】总结

Awtrix时钟确实是可玩性比较高的DIY项目,如果你动手能力强,基于上面的方案,基本上200元就能搞定。

有任何疑问,请大家留言吧,有问必答
