ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

2021-07-19 19:06:47 9点赞 43收藏 8评论

创作立场声明:新装的一个小主机,觉得很有意思,分享给大家看看

前言:

从去年到今年上半年,我装了几台ITX小主机,虽然过程比较痛苦,但结局还是比较美好的,几个同事都觉得非常满意。毕竟ITX主机小巧,抱回家也方便。所以,这次对应同事的要求,我又来装了一台ITX主机了,她的主要需求是装几块大容量的3.5英寸硬盘,同时外观好看一点。并且看她喜欢哆啦A梦,这次就安排了这个“蓝胖子”ITX小主机。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”


配件介绍:

这次装机的一些配件是新采购,一些配件是从过去的电脑拆下来的。反正整体加起来可能还没有一张RTX 3060显卡贵。本次装机全家福如下:

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

简单介绍一下:

CPU:intel i5-10400

主板:华擎B560M-ITX

内存:威刚窄条8GB 2666MHz

硬盘:威刚XPG-S11 Pro 256GB+希捷2TB+西数4TB

电源:长城 TF600 SFX小电源

机箱:机械大师MC18小魔方

贴纸:哆啦A梦贴纸

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

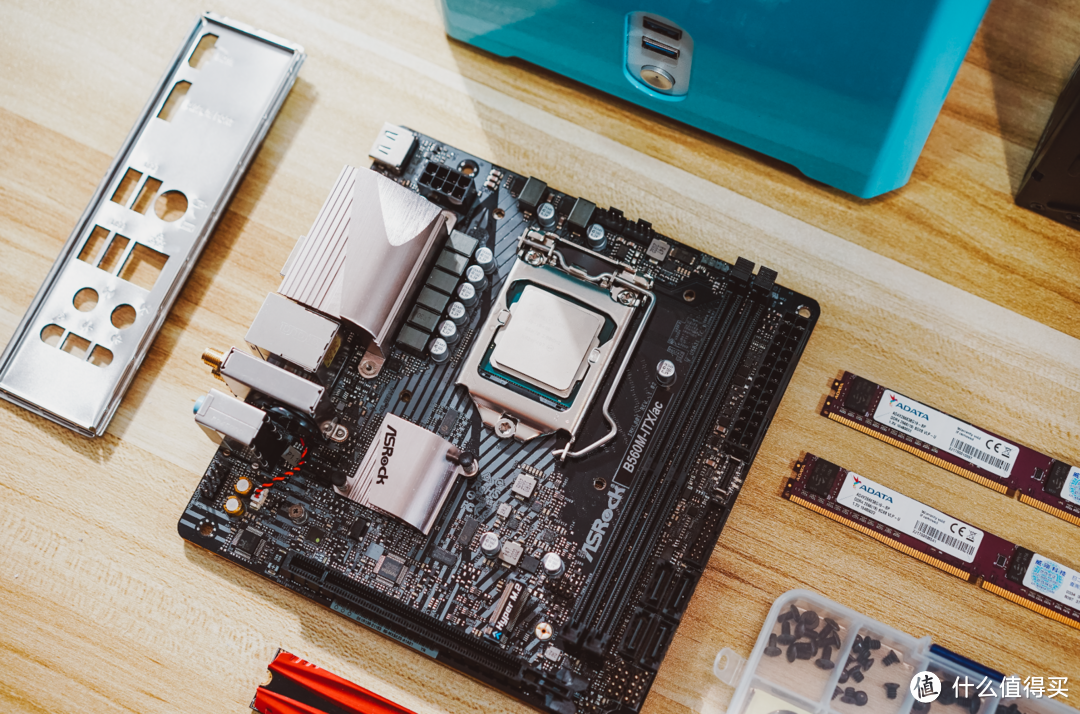

CPU+主板是买的套装,不得不说618这波力度是非常大,再加上10代酷睿基本上也处于清仓状态,整套下来才1500出头。而内存和硬盘都是老电脑升级而来。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

散热器用的是利民AXP90-X47,主要是机箱限制,本来我都想用原装散热器,可考虑到有可能压不住,所以特意上了这个利民47mm散热器。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

该散热器采用了4根6mm的逆重力热管,CPU底座也抛光处理得很到位,应该是47mm高度最强的散热器之一。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

电源是用的长城猎金部落TF600铜模全模电源,该电源为主动式PFC+半桥LLC谐振+同步整流+DC-DC结构,全日系电容设计,额定功率为600W,达到了80 Plus铜牌认证。支持100V至240V输入电压,其中+12V采用单路输出设计,额定输出为50A电流,相当于600W功率;+5V与+3.3V额定输出电流则均为20A,联合输出功率为120W;+5V待机输出为额定2.5A,相当于12.5W功率。同时风扇还支持智能启停功能。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

说实话,本来这套配置用400W的电源就行了,没必要用600W这么大的。可同事说了,哪天等显卡便宜了就拆掉硬盘装显卡,所以电源我还是选了600W。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

机箱可能说也是本次装机的主角之一了。机械大师MC18小魔方,定位是桌面客厅ITX迷你HTPC小机箱,不过这次装机我给他装成了蓝胖子。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

可以看到对比起传统的3.5英寸硬盘,机械大师MC18小魔方并大不了多少。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

该机箱也是采用了铝合金材质,就连外面的整个外部蓝色面板也都是金属材质。同时,机箱的结构也是采用了三段式设计,可以做到主板、电源、显卡分开放置。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

至于工具,这里要多夸夸这个电动螺丝刀,因为ITX主机的螺丝是真的多,尤其是机械大师机箱这“外挂装甲”设计,好看是好看,就是拆装麻烦。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

装机:

先下结论ITX的装机绝大多数时间是用来“考验”自己。第一步先装好散热器,这次硅脂我用的是九州风神EX750,因为我当时搞了一个横测,发现九州风神EX750的效果居然与利民TF8势均力敌。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

九州风神EX750的硅脂感觉要比利民的TF8要干一些,所以我经常会采用九点涂抹法,然后用散热器压一压感觉效果比刮板还要好。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

然后将塞入机械大师MC18小魔方机箱中,值得一提的是,机械大师还针对主板的孔位,在边框上进行了开孔,方便用户更好的安装。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

主板安装完毕接着就是电源和硬盘。

随后是安装电源和显卡。因为我是要安装2块3.5英寸的硬盘,所以在安装电源前就开始安装硬盘。这里先给大家一个小建议,提前装好硬盘的SATA线材。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

这次既然不安装显卡,我也就利用附件盒中挡板将显卡槽挡住。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

电源安装其实本身不麻烦,主要是走线。因为现在很多电源自带的模组线那叫一个硬。所以机械大师MC18小魔方在套装中也可以选择有硅胶模组线的版本,这样走线会更方便。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

装好全部配件的状态。看起来还有些凌乱,主要原因上文也提到了,电源自带模组的线材有点硬。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

装好挡板就完成了安装。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

装好后是不是不敢相信?这个“蓝胖子”小机箱内部居然装入了i5-10400+B560+2快3.5英寸的机械硬盘

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

测试也一切正常,一次就点亮。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

为了进一步增加这个“小胖子”机箱颜值,这次我还准备了一些哆啦A梦的贴纸。也将机械大师MC18小魔方“武装”成为名副其实的“蓝胖子”ITX主机

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

最后效果图就如此,是不是看起来有些意思?

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

装好了WPS以及Adobe全家桶,也让家属测试一下,各方面都一切正常。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

性能测试:

测试前先来超超内存,要知道这块主板可是B560的芯片,支持了内存超频。而虽然这次用的内存是威刚普通窄条,可我之前在AMD测试,上3000MHz也非常轻松。所以这次我也对其进行了小超。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

我将内存频率设置到2933MHz,时序也设置为18-18-18-38。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

鲁大师的得分为67.6万,其中CPU的得分为37.4万,核显的得分为8.7万、内存的得分为10.2万,硬盘的得分为11.1万分。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

内存性能方面还不错,读取为40183MB/s,写入为40591MB/s,复制为36592MB/s,延迟为55.4ns。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

拷机测试,通过AIDA64单烤FPU,i5-10400的频率在3.6GHz,CPU的温度为63℃。可见这款利民47mm散热器的表现真的还不错。当然主要是这是10代酷睿,如果是11代酷睿估计也压不住。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

至于2块6TB硬盘相信也满足同事的需求,组合起来都6TB了,放单位的视频+照片也绰绰有余。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

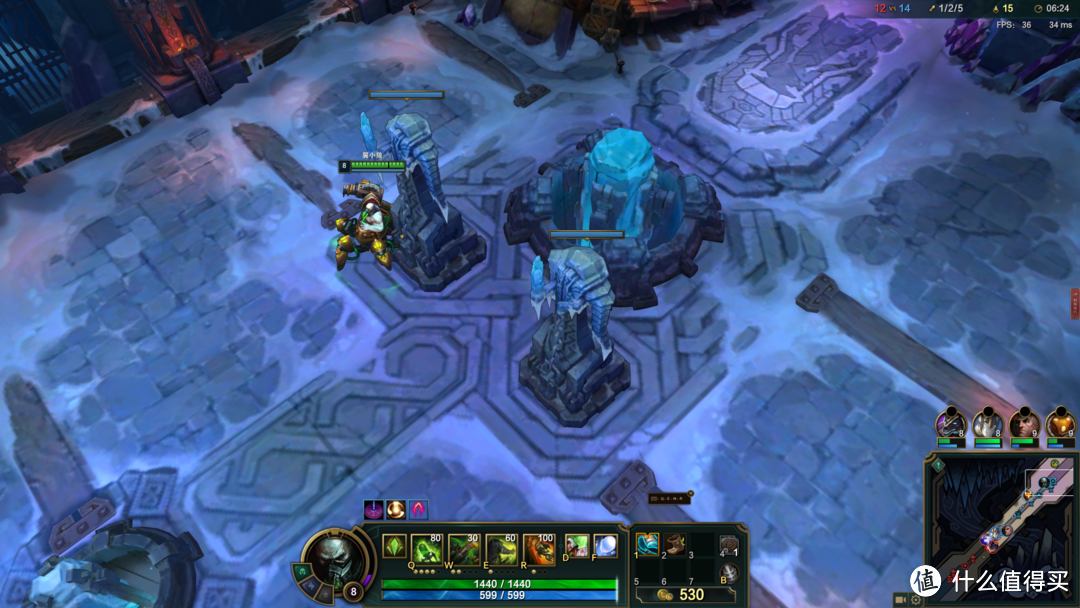

当然,核显玩玩LOL也是没有问题的!在4K分辨率下,游戏平均帧数都有40FPS以上,只不过画质要开最低。而在1080P的分辨率下,游戏帧数妥妥了60+,愉快玩耍还是没有任何问题。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”

总结:

这次的机械大师MC18小魔方“蓝胖子”装机大概花费了2个小时左右,主要是安装硬盘的时候开始没插供电线,结果反反复复拆装了几次。主板+电源的安装还比较轻松,不过线材方面还是要细心整理一下,因为原装的电源线真的有些硬,不整理好前盖板就有些难安装。至于弄完这一切的费用,我大概赚到了3盘大份小龙虾。

ITX主机可塞入2块3.5英寸硬盘?我把“小精灵”装成了“蓝胖子”
