10年只换不修的底气可能在这!安钛克HCG 1000金牌全模组电源拆解
创作立场声明:小伙伴给了我一个1000W的电源,拆开给大家看看!
前言:
如果你要组一台DIY电脑,你会花费多少钱在电源上?记得上个月,有同事的弟弟找我装机,说高考结束了想装一台比较好的电脑,这样上大学也能用。CPU主板内存显卡都敲定了,然而就在电源选择上,这娃惊讶地表示:为什么电源要买那么贵的,不是机箱+电源300块钱就能搞定吗?因为我给他选了机箱+电源都要快1000了,占据了整个预算的1/8。所以,我也非常好奇,如果让大家组一台DIY电脑,电源的预算会是多少?
当然,说到电源,也就在几天前,我拿到安钛克最新的电源——HCG 1000金牌全模组电源,小伙伴表示这个电源是新品,具备1000W额定功率,各方面表现都很不错,你也可以拆开看看内部结构如何。于是乎,就有了这篇文章。
开箱:
安钛克HCG 1000金牌全模组电源的外包装采用了塑封处理,整体风格和以往的产品没有太大区别,除了品牌LOGO、产品型号、额定功率等,还在底部标明了这款电源的一系列卖点。比如
100%日系电容、超高的转换效率、全模组设计、风扇智能启停、10年换新的保修等等。
并且安钛克35周年的纪念标识也在。要知道安钛克于1986年成立在美国加州硅谷,在全球多个国家和地区的DIY个人电脑市场上销售。在国内的表现也不俗,机箱、电源的销量在各大电商中也是名列前茅。
打开包装,也可以看到安钛克在高端电源的布局,经典产品不少。
开箱全家福:
安钛克HCG 1000金牌全模组电源配件可以摆满一桌,除了电源本体、说明书、电源线外,还有各种接口的线材、扎带、魔术贴、安装螺丝等等。
线材方面,安钛克HCG 1000金牌全模组电源一共配备了13根模组线,除了为主板供电的24pin主供电线材,还有2根4+4pin CPU供电、6根6+2pin PCI-E供电、2根D型4pin供电以及2根SATA供电,此外还有一根D型4pin转小4pin的软驱供电线,基本上能满足用户使用需求。同时,为了能更好的走线,其中24pin主板供电线、CPU供电线以及PCI-E显卡供电线均采用编织网包裹,而其他线材则采用了扁平设计。
值得一提的是,PCI-E的显卡供电线还分双口和单口版本,满足一些搭载双8pin供电的高端显卡需要更强力的供电需求。
电源体型方面,安钛克HCG 1000金牌全模组电源的个头要比标准ATX电源长一点,达到了160x150x86mm,而标准ATX电源的尺寸为150x140x86mm;所以在安装方面还要提前考虑下机箱的空间。
不难看出安钛克HCG 1000金牌全模组电源的体型比传统ATX电源要修长一些。
接口方面,安钛克HCG 1000金牌全模组电源的接口有些“另类”,其中最下面的为电源24pin主供电接口以及一个8pin的PIE-C/CPU供电接口,而中间则主要是对于D型4pin以及SATA供电接口,左侧也同样是一个8pin的PIE-C/CPU供电接口。
至于最顶层,则是采用了一体式设计的PIE-C/CPU供电接口,三组设计,每组16pin。采用这样的设计主要是为了节约空间,更好的走线。
交流电输入接口方面,安钛克HCG 1000金牌全模组电源还是传统的10A的C14型接口,要知道有些大功率电源会选择支持16A电流的C20型接口,虽然更安全,可使用起来其实有些麻烦。接口边上是Hybird Mode功能的开关按键,也就是风扇启停功能,开启后电源风扇会在低负载低温环境下停止转动;关闭则是让电源在任何情况下风扇都不停转。值得一提的是,就算不开启风扇启停功能,安钛克HCG 1000金牌全模组电源的风扇依然会自动调节转速,达到散热能效与噪音控制上的平衡。
至于风扇则是一个14cm的静音风扇,等下拆解后也可以一睹真容。
电源规格方面,安钛克HCG 1000金牌全模组电源的+12V输出电流最高可达83A,相当于996W功率,+3.3V与+5V则通过DC to DC电路从+12V调压输出,最高输出电流均为25A,两路联合输出的额定功率最高为125W,整体额定功率则为1000W。可以说满足现在绝大多少高端平台、甚至双主板、多显卡的平台都没有什么问题。
拆解:
安钛克HCG 1000金牌全模组电源的拆解还比较麻烦,整体设计结构还比较另类。不像一般的电源,几颗螺丝就可以解决战斗。所以我除了准备螺丝刀外,还准备了一个中国空间站的同款电动螺丝刀。
拆卸的第一步,分解两侧的挡板。前后加起来8颗螺丝。
然后再拆掉固定风扇的螺丝,就可以分离风扇。
可以看到拆解到这一步一共需要拆掉24颗螺丝。
风扇方面,安钛克HCG 1000金牌全模组电源所搭载的是鸿华13525型风扇,型号HA13525H12F-Z,DC 12V/0.50A,属于FDB液态轴承风扇,最高转速可达2300RPM,具有非常不错的散热表现。

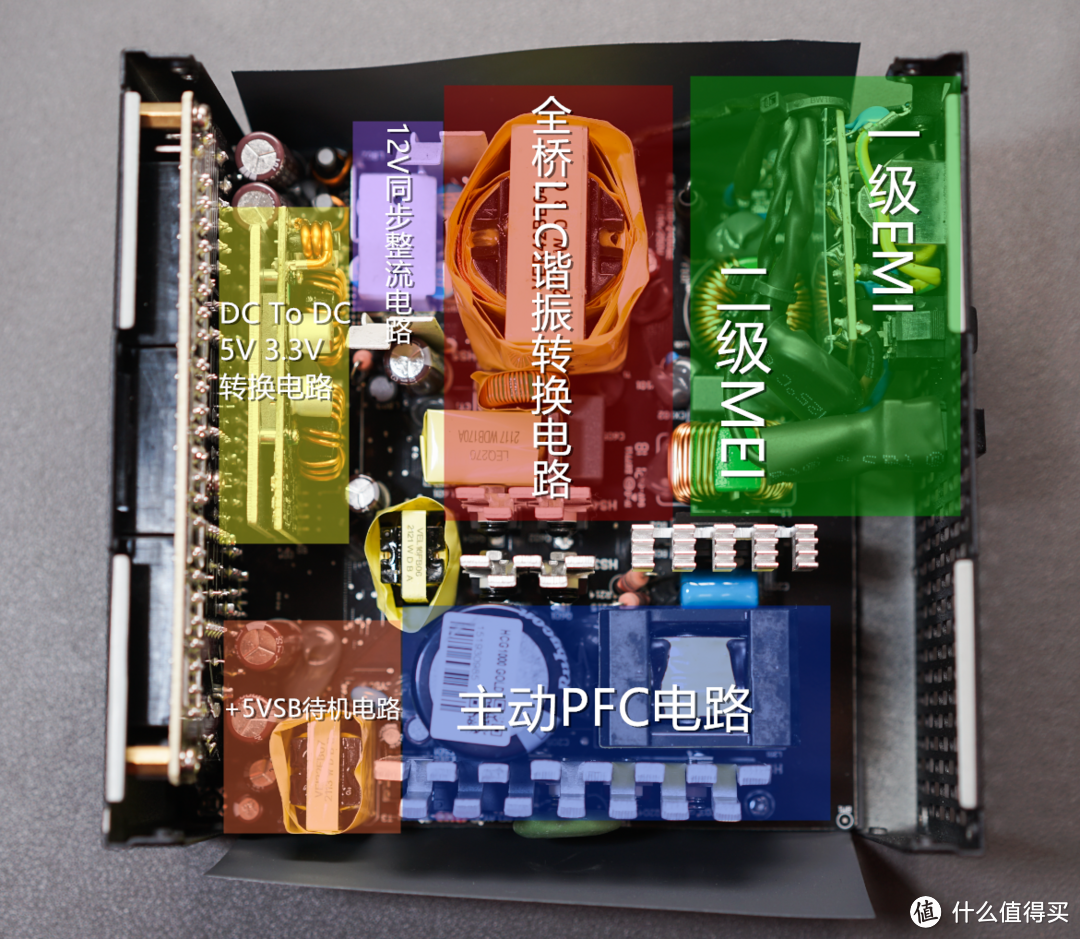

安钛克HCG 1000金牌全模组电源的内部布局还比较紧密,采用主动式PFC+全桥LLC谐振+同步整流+DC to DC架构,全日系电容设计。
交流输入插座后方搭载的是电源的一级EMI电路,独立PCB板设计,可以看到X电容和Y电容。
二级EMI电路也是设置在电源的主PCB上,可以看到构成部分有X电容和Y电容、以及MOV压敏电阻和NTC热敏电阻。
电源的主变压器个头不小,型号为VER42BB04,旁边还有谐振电感以及小一点的谐振变压器。
安钛克HCG 1000金牌全模组电源的主电容规格为400V 820μF,耐热温度为105℃。
DC to DC采用了独立的PCB版,采用的是FPCAP的固态电容,后方则是日化的输出滤波电解电容,规格为16V 3300μF。
因为我一不小心把底部的螺丝弄滑牙了,就没继续对电源拆解。不过从当前的布局来看,这款电源无论是布局还是用料都很扎实,而且将近1元1瓦的价格也是很香了。
总结:
作为一款功率过千、价格过千的全模组金牌电源,安钛克HCG 1000金牌全模组电源无论是整体布局、还是用料都非常不错,如主动式PFC+全桥LLC谐振+同步整流+DC to DC架构+全日系电容等等,而这也是安钛克给出10年只换不修的底气(可能安钛克也觉得这玩意基本上不会坏吧!)。
那么我要用这个电源装个什么主机呢?先放个预览图吧!大家觉得如何?
