618 ITX主机搭建指南:ROG Z590-I+6700XT只为游戏而生
创作立场声明:618装机指南,在这个DIY困难的时期,如何装一台自己称心的游戏主机呢?这里和大家分一下
做一名寂寞的装机小能手,这套配置计划也是蛮久的。但是拖延拖延。。。好吧,我又犯了严重的拖延症。。。
不得不说这次intel更新的11代处理器肯定会是目前最短命的一代了,但是随着上市之后的反响来讲intel还是激起了不少水花的,在intel的号召力下各大厂商也都推出了堪称堆料级别的主板。而随着显卡厂商开始限制在芯片层面限制算力,我也顺利入手了一张显卡。那么这次装机还是安排起来吧。
作为ITX的死忠来讲,这次我要搭建的intel 11代主机整体围绕itx平台搭建,主要目的肯定是游戏了。主板方面选择了华硕百家之眼的Z590-I GAMING WIFI,这应该也是华硕目前最高端的一张Z590 ITX主板了,而显卡是XFX的讯景RX 6700 XT海外版OC。以这两样产品为基础打造了这套ITX主机。这里先附上配件清单给大家参考。
CPU:intel i9-11900K
主板:Z590-I GAMING WIFI
显卡:讯景RX 6700 XT海外版OC
内存:宏碁掠夺者 8G×2 DDR4 3600
SSD:金士顿 KC2500 1T/金士顿NV1 2T
机箱:银欣 珍宝 SG15银
电源:安钛克 NE850 白色金牌全模组
散热:利民 Frozen MAGIC 240 SCENIC 一体式水冷散热器
外观展示

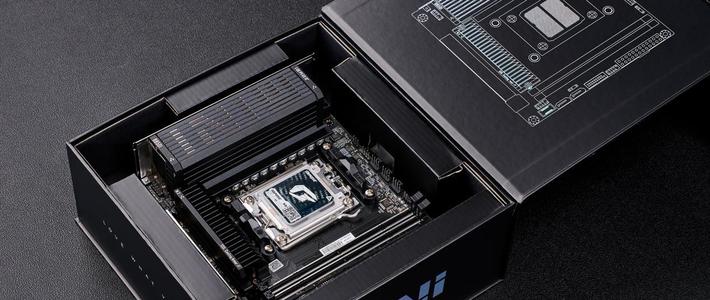

LGA1200底座的延续让原先Z490主板也可以搭配intel 11代处理器继续使用,但是如果说硬件规格来讲,肯定是新的Z590系在堆料上会更进步。这次我选择的就是来自华硕玩家国度的Z590-I GAMING WIFI这块ITX规格主板。从包装看还是熟悉的华硕百家之眼的风格设计,值得注意的是这次包装上醒目的Wi-Fi 6E的标志,这里也期待华硕什么时候上线自家的GT-AXE11000的Wi-Fi 6E路由器呢?
外观方面Aura灯效的ROG败家之眼依旧得到了保留,另外也看到一体化的I/O下也隐藏了三人风扇。主板整体还是熟悉的ROG风格设计,不知道白色的吹雪系列什么时候会有白色的ITX规格主板安排啊。除了常规的配置方面华硕也为玩家带入了AI智能优化2.0,会在各个方面帮助玩家优化散热、网络优化甚至AI降噪等。
这次一个比较大的改变设计在这个位置,Z590-I GAMING WIFI为玩家提供了两个M.2插槽,使用了类似三明治的结构叠加在这个位置。相比原来设计在ITX主板正反面的设计这个设计可以说变化不小。
取下上面3颗螺丝可以看到下面就是配置了双面导热硅片来帮助散热的支持PCIe4.0的M.2接口,而在其背面还有一个支持PCIe3.0 x 4的M.2。当然我是希望这个规格的主板应该给玩家配置双PCIe4.0接口是不是会更符合定位?
此外这块板子也提供了4个Sata 3接口,前置USB 3.2 Gen1以及3.2 Gen2的前置Type-C接口也都有安排。
主板顶部接口一览,8Pin CPU供电、12V RGB接口、AIO水泵接针以及CPU散热风扇接口。
一体式I/O挡板下可谓信息强大,我印象中这也是华硕ITX主板中第一次加入雷电4接口吧。虽然只有一个雷电4但是也是极大的满足了我对扩展性的需求,此外虽然已经配置了雷电4接口,但是也可以看到HDMI2.0接口也有配置,当然我也对4个USB2.0接口表示十分疑惑。不过两个USB 3.2 Gen 2x2接口也可以满足玩家高速传输需求。
处理器方面没什么说的,这次装机用的是i9-11900K这颗账面上看似开倒车的11代i9处理器,8核心16线程设计,最高睿频可达5.30GHz,通过CPU-Z实测可以看到多核心成绩可能不如上一代10核20线程的10900K的表现,但是单核性能提升真的很多,可以看到单核成绩到了714.5。
通过Cinebench 的测试可以看到:R15测试i9-11900K多核分数为2420cb、单核251cb;R20测试CPU多核分为5703pts,单核613 pts;R23测试CPU多核分为11678pts,单核 1595 pts。
PCMARK10测试成绩为7672,其中常规基本功能10384,生产力9889,数位内容创作11935;
对于ITX机箱来讲,散热可能是11900K要面对最大的问题,整体来讲银欣这款机箱在散热选择上也是非常丰富,可选高塔风冷或者搭配240mm冷排的一体式水冷,实测可以看到在单烤情况下,温度都在80到90摄氏度上下。处理器频率最终稳定在4.5GHz。
显卡方面入手的是讯景RX 6700 XT海外版OC,在当前的市场下,显卡绝对是硬通货。很多人也因为显卡的原因会考虑延后装机计划,或者选择游戏本。总之有些一言难尽的感觉,不过我想说能抢到真好。讯景RX 6700 XT海外版OC采用三风扇设计,外观还是十分熟悉的XFX的风格。当然想说XFX家的6000系显卡是真长。正面设计了100*92*100mm的两个尺寸的三风扇。
背面的金属背板上有MERC涂鸦文字,后置镂空进气格栅设计,延长的散热鳞片可以让风流通过,提升散热能力。
相比起公版267*120*49mm的尺寸更大。对于机箱选择上是各位需要重点考虑的。340*128*54mm的尺寸是需要各位关注的。
对于ITX玩家来讲讯景RX 6700 XT海外版OC真是巨无霸的存在,当然对应的性能也是值得期待的。核心频率BOOST 2250MHz,4608个流处理器,12GB显存设计支持PCIe4.0,搭配2K分辨率电竞显示器都会有不错的体验。
对比一下ITX主板安装后的效果,真有些哥哥带弟弟的感觉了。这样也让玩家在选择机箱尺寸的时候要尤其注意。
测试方面可以看到3D MARK测试成绩如图,Time Spy Extreme得分5641,显卡得分5564;在DirectX 11为主的Fire Strike Ultra得分8617,显卡得分8636。
AMD 6000系显卡也开始支持光线追踪了,讯景RX 6700 XT海外版OC针对光线追踪测试的Port Royal测试成绩为5933;
压力测试方面也都顺利通过3D Mark的Time Spy压力测试。
在ITX机箱中烤鸡测试可以看到GPU Clock达到了2650MHz,Memory Clock 2138MHz,温度上烤机15分钟后核心温度84摄氏度。表现尚可吧,在ITX机箱中散热肯定不如ATX全塔机箱表现来的乐观。
内存方面也是这次评测的一个重头戏,来自宏碁的宏碁掠夺者Apollo DDR4 3600 C14 RGB内存,是的你没看错。宏碁也推出了自家的掠夺者系列的超频内存。来自三星B-die颗粒为玩家提供了足够的超频空间。而它还是支持RGB灯光的套条。目前主流厂商的光效同步他是都支持的,可以在包装一角看到来自各大厂商的光效logo。我入手的是3600MHz频率的版本,此外也有更高4000MHz以及4133MHz频率的套条可选。对于容量有要求的用户来讲4000MHz C17时序的16G*2套条也会是不错的选择。
打开包装看到这次使用的掠夺者Apollo RGB套条,不得说在内存创新乏力的今天掠夺者Apollo RGB的外观有让人眼前一亮的感觉。非对称设计的外观在内存设计中也很少见到。
高度方面因为RGB灯光区域设计要比普条高不少,在散热选择的时候玩家要特别注意一下。当然一般搭配单塔风冷或者一体式水冷都是没什么压力的。
内存安装效果,可以看到非对称设计的掠夺者Apollo RGB安装效果也是蛮拉风的。
在两侧金属片加持下的内存RGB部分顶部也有宏碁掠夺者logo。
看一下RGB效果吧,默认开机流光效果配合一体式水冷的RGB冷头效果也是十分拉风。本身掠夺者Apollo RGB对于主板的光效支持也是非常不错的,可以直接通过各家主板的灯光管理软件进行管理。
各种灯光效果展示,可以看到整体灯光过度均匀。对于喜欢RGB灯光的玩家来讲,掠夺者Apollo RGB的可玩性还是非常不错的。
通过AIDA 64可以看到在开启XMP默认模式下,测试读写拷贝效能如下:53G/52G/49G/ 延迟为55.4ns,整体表现十分亮眼。
手动超频到4000MHz、4266MHz以及4533MHz的时候可以看到读写的明显提升。在C17时序下顺利超频到4000MHz频率,读写拷贝效能如下:57G/57G/50G/ 延迟为67.1ns,而超频到4533MHz的时候读写拷贝效能如下:63G/64G/54G/ 延迟为67.7ns.整体相比默认开启XMP之后的3600MHz提升了16%左右。
内存超频之外,这次游戏主机的SSD也是开了飞机。在当下游戏动辄几十GB甚至几百GB的情况下。足够容量的SSD必须安排上。这里我为这套主机安排的系统SSD是金士顿的KC2500 1TB的容量,而且同时安排了一个2TB容量的金士顿NV1 SSD一起组成了最强的硬盘组合。这套装SSD组合的性价比也是非常高的。
金士顿最新更新的NV1可以说是够用党的福音,对于大容量有需求用户不错的选择。2TB的超大容量价格也不过在千元价位上,对于游戏玩家以及有存储需求的玩家都是不错的选择。很适合拿来当作游戏仓库来使用。
支持NVMe PCIe Gen 3.0高速接口的NV1对比KC2500可以看到,两款SSD都是熟悉的2280尺寸的产品。NV1采用蓝色的PCB设计,而KC2500则为黑色。
KC2500双面都安排了存储颗粒,而2TB的NV1倒是采用了单面设计。NV1主控来自PHISON出品的PS5013-E13,而对读写有要求的用户来讲KC2500则是金士顿高性能SSD读写的代表了,3D NAND闪存颗粒,1GB DRAM缓存设计,读3500MB/s,写2800MB/s。
安装方面两款SSD都是PCIe3.0 的产品无所谓那个接口了,不过我把上面散热较好的接口给了KC2500,背靠背安装NV1 SSD。
通过CrystalDiskInfo可以查看SSD的基本信息,可以看到两款SSD的温度还都是比较高的。这可能也是金士顿的传统吧。
读写方面也都没有掉链子,2TB的NV 1读1651MB/s、写954MB/s。对于需要大容量读写SSD用户来讲,这样的速度表现要比一般SATA接口的2.5寸传统SSD最高500MB/s的读写表现要好很多,而且安装上也有不错的优势。可能是因为散热的原因,NV1测试速度并未达到标称写入1700mb/s,读取2100mb/s,调整散热后应该会有所改善。
后面来说说机箱、电源以及散热吧。机箱我选择的是银欣 珍宝 SG15银,可能大家对于银欣的SG系列都非常熟悉,而今年银欣也更新了旗下的SG14和SG15两块机箱。我这次选择上手的就是银欣 珍宝 SG15银。另外同款也有黑色版本可选。全铝的外壳可谓最大的亮点。
虽然是一款ITX机箱,除了支持竖立设计之外也支持复古的横卧摆放的方式。
全铝的外壳可以说是这款机箱最大的亮点了,正面和侧面都有银欣的logo。也正是这样的logo设计让我更觉得复古的侧卧机箱设计是我这两年选择的。OLD MAN也许就喜欢这样的设计。
机箱四个面的铝制挡板都可以拆卸,设计的8颗螺丝都可以直接用手拧取下。
四面的铝制面板拆卸方便,也都设计了磁吸的防尘网方便日常清洁。铝制面板厚度大概1.5mm左右,整机装好后重量也尚可。
内部结构方面算是当下ITX机箱少见的了,延续了之前的设计可以很好的支持高塔风冷散热,同时还能兼顾240mm一体式水冷的安装。但是要注意电源方面虽然支持ATX电源,但是官方建议选择14cm或15cm尺寸的电源才能很好的安装,或者直接使用SFX电源吧。
机箱内容细节方面可以看到还为超长的显卡提供显卡直接设计,让我这样使用超长340mm的显卡用户泪流满面。
散热方面考虑了利民的 Frozen MAGIC 240 SCENIC 一体式水冷散热器,我选择的是白色的。在500上下这个价位上这款白色的一体式水冷会是不错的选择,而且在面对11代处理器这样的发热下,一款240mm的一体式水冷也会是一个不错的选择。
所有配件一览,预装的风扇设计给用户使用上提供了不少的便利。扣具方面也是全金属设计,搭配改良的TF7导热硅脂相比预先涂抹好的那种也可以方便你后期继续使用。
预装了两把TL-C12 PRO 12CM白色风扇,采用S-FDB轴承二次动平衡校准,最大转速1850RPM,最大风量82CFM,噪音值为小于29.6DBA。整体风格拉满,当然如果是有白光效果就更好了。
镜面的冷头通电后会显示利民logo,支持RGB同步效果。内部是2800转/min低噪音马达。
扣具部分采用金属材质设计,安装方式也十分简单容易安装。
电源方面选择的是安钛克 NE850 白色850W金牌全模组电源,而且这款电源还是安钛克35周年推出的周年限定,相比传统的黑色来讲,这款电源采用少见的白色设计。对于想搭建全白主机的用户最适合不过了,而且价格方面作为一款850W的全模组电源价格日常在650元上下,1W还不到1元可谓是性价比非常高了。另外质保方面这款电源还是7年换新的电源产品哦。
配件方面全模组线材设计,对于现在30系显卡或者是AMD 6000系显卡来讲选择一款850W以上的电源都是再适合不过的。
作为35周年限定版来讲,这款电源采用全白设计。DC-DC+LLC方案,全组模结构,转换率方面获得了80Plus金牌认证。尺寸方面仅有14cm的长度最适合一些紧凑型机箱了,内部为了散热则设计了一个14cm的FDB动压轴承风扇,最大转速不过831RPM,对于静音有需求的选它肯定没错。
接口排列一览,接口数量丰富。其中PCI、CPU供电接口就有4组,另外还有3组IDE、SATA接口。
电源尾部采用六边形蜂窝状开孔设计,除了电源开关之外也可以看到还设计了独立的HYBIRD开关。
以上就是这样,希望给618期间要搭建一台ITX主机的你一些参考。相信在即将到来的618也行你能抢到一张称心的显卡。
