宁德时代麒麟电池在安全设计上展现了从理论到实践的巧妙权衡。本文通过拆解理想MEGA的麒麟电池包，对比其绝缘与防膨胀设计与专利方案的异同，揭示了工程实践中在性能、成本与工艺之间的精妙取舍，为理解顶级电池设计提供了新视角。
智能速览
麒麟电池电芯大面通过绝缘纸与水冷板实现电气隔离
不同车型在电芯侧面隔热材料选择上存在差异
宁德时代专利设计了双层水冷板结构以吸收电芯膨胀力
量产版理想MEGA电池包为简化工艺，未采用专利中的复杂结构
量产方案依靠材料延展性和整体空间预留来应对膨胀挑战
精华内容
从专利图到量产实物，麒麟电池的安全设计在理论与现实间做了哪些取舍？下面深入剖析其绝缘与防膨胀设计的核心细节。
多层次绝缘设计

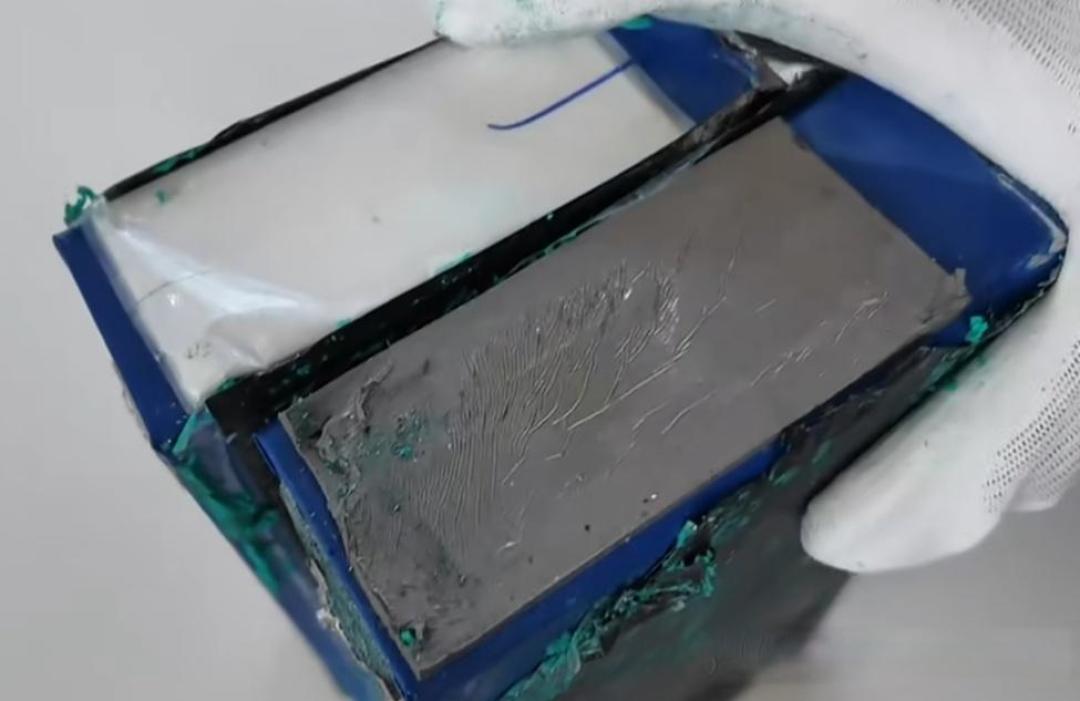

麒麟电池的绝缘设计根据不同位置的风险和接触特性，采用了差异化的材料方案。在电芯大面，电芯直接与起散热作用的口琴管水冷板贴合，中间通过粘贴绝缘纸进行隔离，这是一种基础且可靠的方式，防止电芯蓝膜失效后与金属水冷板接触引发短路。

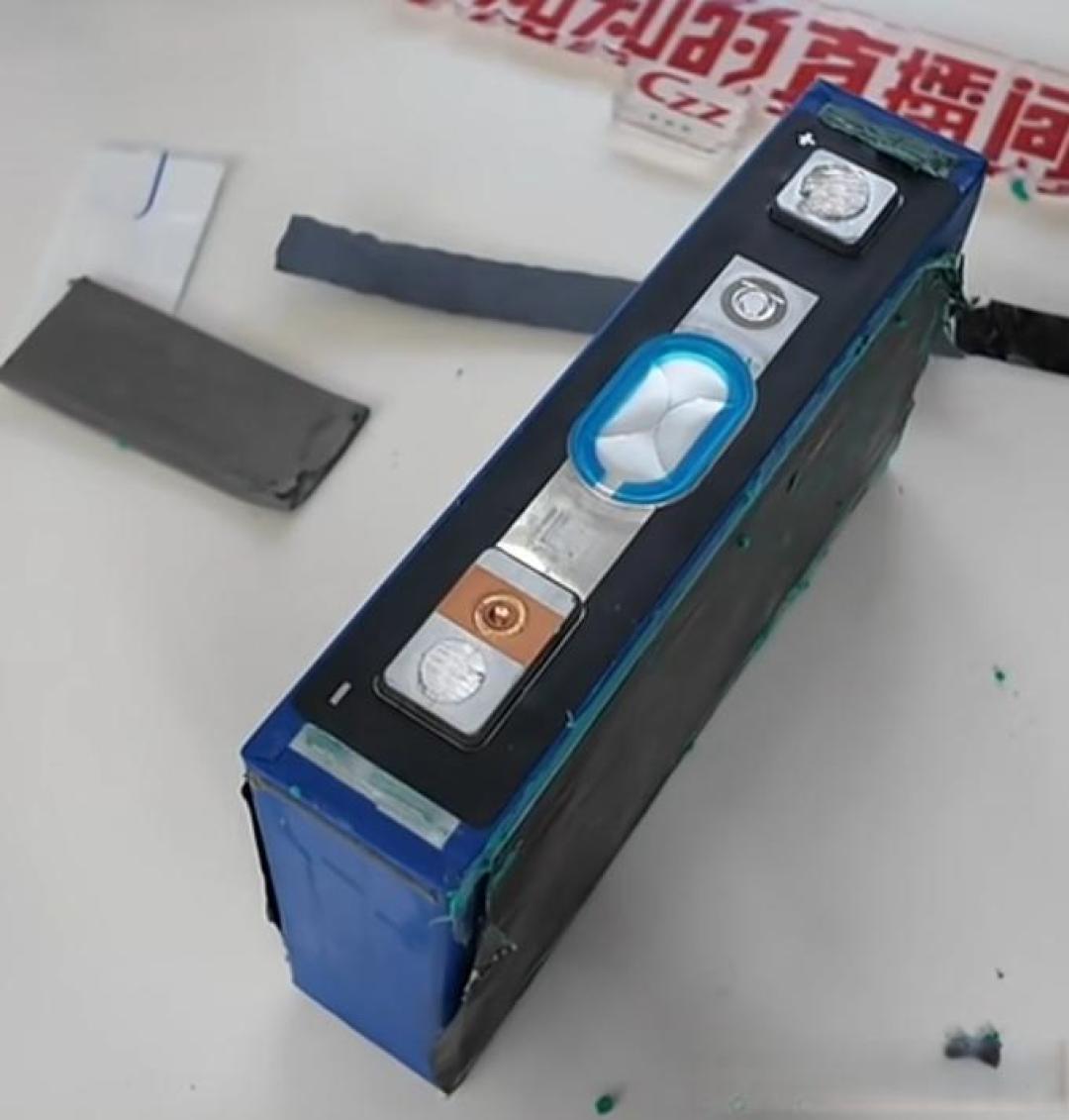

在电芯侧面与液冷收集管之间，由于两者非直接接触，理想MEGA采用了带覆膜的气凝胶进行防护。而电芯侧面之间，理想MEGA使用的是碳化硅橡胶，这与小米SU7采用0.6mm厚、耐温1000°C的气凝胶方案有所不同，反映出不同车企在安全冗余和成本控制上的策略差异。
专利的理想化方案
为应对电芯充放电循环中产生的膨胀力，宁德时代在专利CN202210401809中提出了一种创新的水冷板结构。该专利设计将水冷板的口琴管板内部划分为双层通道。
外层是流通冷却液的主通道，内部设有支撑筋以保证结构强度，防止因内外压力导致变形泄漏。内层则为不流通冷却液的辅助通道，内部空置或填充可压缩材料。当电芯膨胀时，水冷板可向内层通道凹陷变形，从而有效吸收和缓冲电芯厚度方向的膨胀力，这是一种理论上非常精妙的能量管理设计。
量产的现实权衡

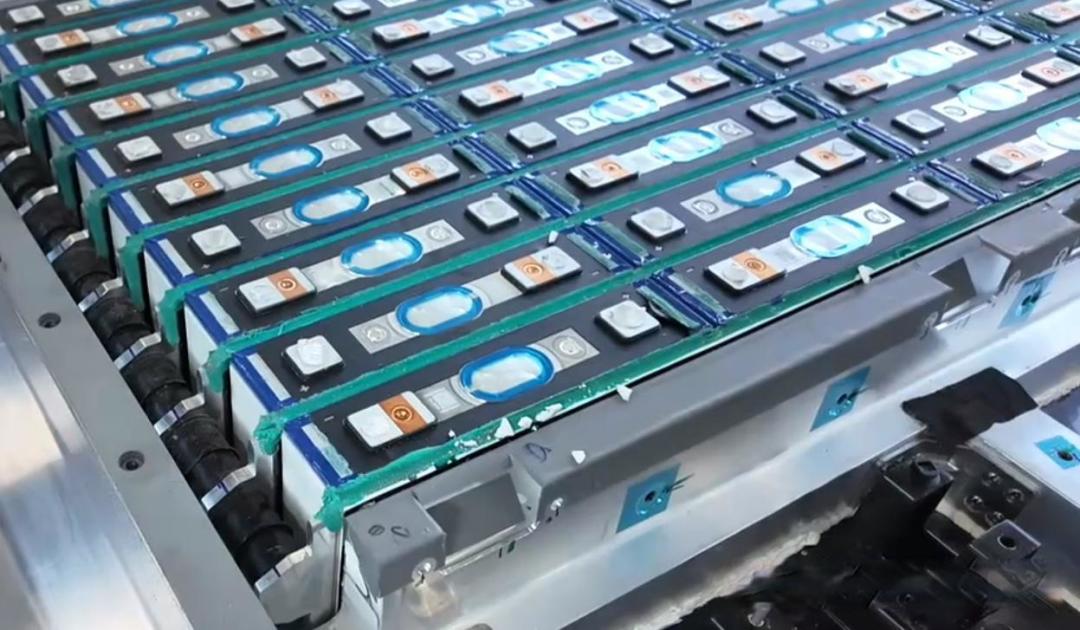

然而，在对理想MEGA麒麟电池包的拆解中发现，实际的口琴管板结构并未采用专利中的双层通道设计。推测其原因，专利设计的双层结构需要通过复杂的复合挤压成型工艺，对铝板材质、模具精度和焊接技术要求极高，可能导致量产良率低和成本上升。
因此，量产版本选择了更简化的单层结构。这种方案依靠水冷板材质自身的延展性来实现有限的形变，并结合电池包整体预留的膨胀空间以及集液管的缓冲设计，共同构成了吸收膨胀力的系统解决方案。
工程挑战与取舍
麒麟电池的量产方案，体现了大型工业产品设计中常见的理想与现实的平衡。水冷板作为核心部件，同时承担了高效散热和吸收膨胀力两大关键任务，其设计挑战巨大。
放弃专利中的复杂结构，转向更易于生产和控制的简化方案，是综合考虑散热效能、安全裕度、制造成本和供应链成熟度后的理性选择。这种在极致性能与工程可行性间的取舍，是推动先进技术走向大规模应用的关键一步。
麒麟电池的设计从专利到量产的转变，生动展示了顶尖电池工程所面临的现实考量。虽然量产版在结构上做了简化，但通过系统性的材料选择和空间布局，依然实现了高等级的安全目标。这种在技术理想与制造现实间的动态平衡，正是推动行业持续进步的核心动力，未来电池设计又将有怎样的创新突破？
