耳夹式设计，开放式听音体验，夏新S19 TWS蓝牙耳机拆解报告

AMOi夏新是国内老牌的消费电子品牌，旗下产品涵盖类型丰富，包括了3C数码、生活电器、影音电器等众多领域。在个人音频市场，拥有TWS耳机、颈挂式耳机、蓝牙音箱、扩音器、麦克风、回音壁、投影仪等丰富的产品，我爱音频网此前还拆解过夏新 F9 TWS真无线蓝牙耳机。

此次将要拆解的夏新S19 TWS蓝牙耳机，在外观上非常独特，采用了耳夹式设计，佩戴夹在耳朵上，无需入耳，出音孔正对耳道，拥有开放式的无线音频体验。其他方面，充电盒支持电量数字显示，可以充当充电宝使用；耳机支持蓝牙5.2，采用双通道传输，支持单双耳模式使用，支持自动连接。下面就来看看这款产品的详细拆解报告吧~

一、夏新S19 TWS蓝牙耳机开箱

夏新S19 包装盒采用了白色背景，正面展示有产品名称，产品外观渲染图，以及立体声效、Siri语音、双耳通话、持久续航四种产品功能特征。

包装盒背面展示有模特佩戴场景图和产品的部分参数信息，蓝牙版本：5.2；有效距离：≤10m；响应频率：20Hz-20kHz；频率：2.4GH-2.48GHz；灵敏度：96db±2db；输入：5V-1A，输出：5V-1A，充电仓：2200mAh，耳机电池容量：50mAh；商标持有人：夏新科技有限责任公司；制造商：太火鸟实业（深圳）有限公司。

包装盒内物品有耳机、充电线、产品说明书和保修卡。

充电线采用了USB-A to Type-C接口。

夏新S19 TWS蓝牙耳机充电盒采用了扁平的翻盖设计，磨砂材质，开盖处设计有亮面的腰线，提升产品层次感。

充电盒正面外观一览，设计有倒角，便于开启。

充电盒背面印制信息有品牌：AMOi夏新，型号：S19，制造商：太火鸟实业（深圳）有限公司，耳机电池容量：50mAh，充电仓：2200mAh，输入电压：5V-1A，输出电压：5V-1A，CMIIT ID：2020DP0166。

充电盒侧边设置有一颗USB-A接口，用于充电盒的输出，为其它设备应急充电。

另外一侧是为充电盒充电的Type-C接口。

打开充电盒盖，内部结构一览，耳机吸附在座舱上。

座舱中间位置设置有数字显示屏，用于反馈充电盒和左/右耳机的剩余电量信息。

AMOi夏新S19 TWS蓝牙耳机整体外观一览。

耳机座舱内为耳机充电的金属顶针特写。

夏新S19耳机整体外观一览，耳机结构由腔体和橡胶尾组成，佩戴时能够非常稳固的夹在耳廓上。

耳机指示灯特写，拥有红蓝两种颜色，用于反馈耳机蓝牙配对状态。同时也是麦克风开孔，用于语音通话拾音。

耳机上的金属充电触点特写。

耳机出音嘴特写，球形凸起，佩戴时正对耳道。

腔体尾部设置有L/R左右标识，便于用户区分。

经我爱音频网实测，AMOi夏新S19 TWS蓝牙耳机整体重量约为83.1g。

单只耳机重量约为4.6g，佩戴轻盈舒适。

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对夏新S19 TWS蓝牙耳机USB-A接口进行快充协议测试，测得充电器支持Samsung 5V-2A、DCP-1.5A协议。

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对夏新S19 TWS蓝牙耳机进行充电测试，输入功率约为4.09W。

二、夏新S19 TWS蓝牙耳机拆解

通过开箱，我们了解了夏新S19 TWS蓝牙耳机独特的外观设计，下面进入拆解部分，看看内部结构配置信息~

充电盒拆解

撬开卡扣固定的充电盒外壳，取出座舱结构。

座舱背面结构一览，主板通过螺丝固定。

电池通过导线和插座连接到主板。

卸掉螺丝，取掉主板。

座舱底部结构一览，设置有5颗磁铁，用于吸附充电盒盖和耳机。

主板一侧电路一览，两端分别设置Type-C和USB-A充电接口。

USB-A电源输出接口母座特写。

Type-C电源输入接口母座特写。

充电盒数字显示屏特写，用于反馈充电盒和耳机剩余电量信息。

为耳机充电的两颗pogo pin连接器特写。

丝印MKDOR的一体化电池保护IC。

INJOINIC英集芯IP5333多功能电源管理SOC，集成升压转换器、锂电池充电管理、电池电量指示和TYPE-C协议等功能，为TWS充电仓提供完整的解决方案。IP5333的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

IP5333只需一个电感实现充电与升压功能。可以支持低成本电感和电容；IP5333的同步升压系统提供额定1A输出电流，转换效率高至92%。轻载时，自动进入休眠状态，静态电流降至20uA以内；IP5333采用开关充电技术，提供额定1A充电电流，充电效率高至91%。内置IC温度保护和输入电压智能调节充电电流；IP5333内置12bitADC，可精确测量电池电压和电流。支持1/2/3/4颗LED电量显示。

据我爱音频网拆解了解到，目前已有漫步者、中兴、JLab、海贝、倍思、网易云音乐、Pioneer先锋、PIHEN品恒、公牛、傲基、MPOW、BoAt、诺基亚、联想等大量品牌的TWS耳机充电盒采用英集芯的电源管理方案。

INJOINIC英集芯IP5333详细资料图。

1R0电感，配合IP5333实现开关充电和同步升压。

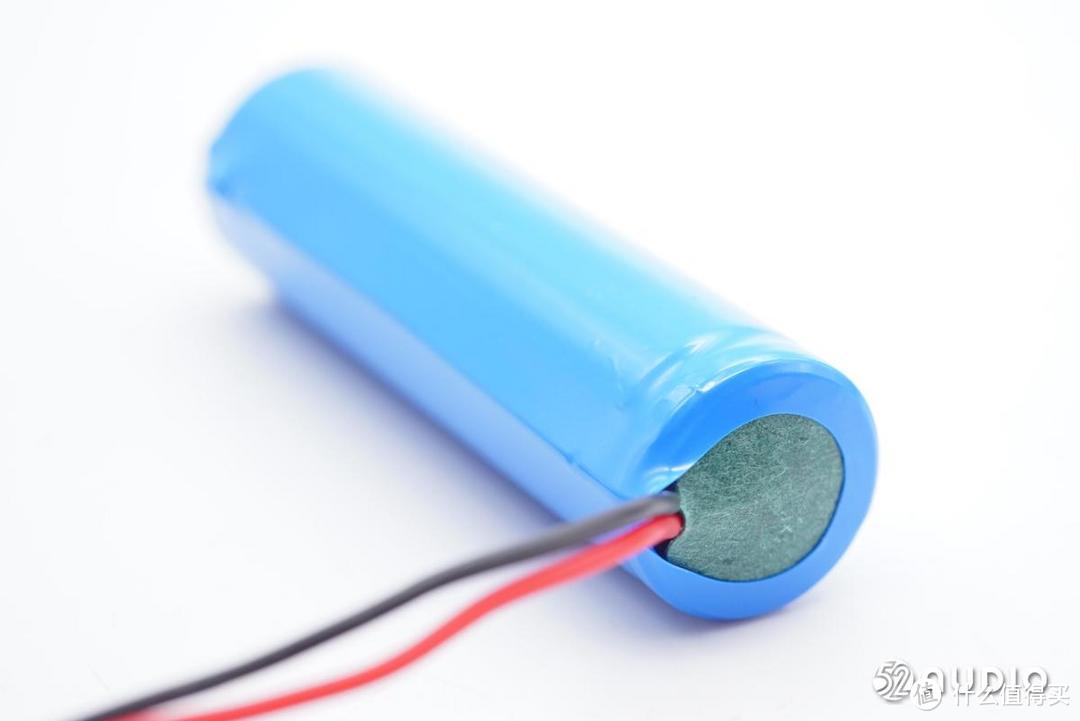

耳机内部采用了圆柱形锂电池，外部设置有蓝色塑胶皮包裹，两端设置绝缘青稞纸。

撕开蓝色塑胶皮，内部电芯上印有电池品牌信息，来自HONGLI泓力。

耳机拆解

进入耳机拆解部分，沿合模线撬开耳机外壳。

耳夹采用了定位槽和胶水固定。

耳机腔体内部结构一览。

后腔内部结构一览，设置有电容式触摸检测贴片，用于触控操作。

取出前腔内部主要组件。

前腔内部结构一览，出音孔未设置防尘网。墙体侧边设置有两颗磁铁，用于吸附充电盒座舱。

耳机主板正面电路一览。

主板背面电路一览。

AB中科蓝讯AB5616A蓝牙音频SoC，采用QFN20 3×3小型封装，适用于各种TWS小型耳机。AB5616A芯片使用32位RISC-V处理器，支持DSP指令集，运行频率最高160MHz。AB5616A芯片高度集成化，PCB外围物料精简。

AB5616A采用40nm低功耗工艺制程，内建触摸按键技术，支持触摸按键与入耳侦测应用；支持蓝牙5.2双模协议；编解码格式支持SBC/mSBC、AAC，内置10段参量式均衡器；内置5V充电触点单线通讯、内置锂电池充电管理电路，适用于智能充电仓应用。通话部分内置单MIC ENC降噪/AEC回音消除算法。芯片良好的天线ESD防护性能，保证PCBA生产良率。原厂提供配置化编程工具，方便客户产品迅速投入市场。

据我爱音频网拆解了解到，目前已有魅族、NOME、传音、乐视、联想、飞利浦、360、网易云、山水、凡蒂尼、夏新等品牌大量采用了中科蓝讯解决方案。

为蓝牙芯片提供时钟的晶振特写。

连接触摸检测贴片的Pogo pin连接器。

陶瓷蓝牙天线特写，用于无线信号传输。

耳机驻极体麦克风特写，用于语音通话拾音。

两颗不同颜色的LED指示灯特写，用于反馈耳机蓝牙配对状态。

电源输入小板特写，上面仅设置有两颗金属触点。

耳机内部锂电池型号LI501012，电压：3.7V，容量：40mAh。

耳机扬声器正面特写，通过海绵胶与腔体固定。

扬声器与一元硬币大小对比。

经我爱音频网实测，扬声器尺寸约为10mm。

AMOi夏新S19 TWS蓝牙耳机拆解全家福。

三、我爱音频网总结

AMOi夏新S19 TWS蓝牙耳机在外观方面，采用了独特的佩戴方式，通过硅胶耳夹实现舒适稳固的佩戴效果。开放式的听音方式，避免了耳道堵塞，提供更加安全的听音效果。不过相对的，也更容易受到环境音影响。充电盒方面采用了大容量电池，支持充当充电宝应急充电；配备数字显示屏，能够更加直观的获取剩余电量信息。

内部电路方面，充电盒采用了Type-C充电接口输入电源，内置泓力18650锂离子电池，采用了英集芯IP5333电源管理SOC为内置电池充电，并集成了升压转换器、锂电池充电管理、电池电量指示和TYPE-C协议等功能，为充电盒各项功能应用提供了支持。

耳机内部采用了10mm动圈单元，40mAh软包扣式电池，以及单颗驻极体麦克风用于语音通话拾音。主板上，主控芯片为中科蓝讯AB5616A蓝牙音频SoC，小型封装，高度集成，针对TWS耳机设计，支持触摸按键技术、5V充电触点单线通讯、锂电池充电管理，支持单MIC ENC降噪/AEC回音消除算法等。
