11500+MSI MPG B560i+3060+分型工艺NODE202机箱装机

最近朋友打算装一台小钢炮进行过渡，之后打算放到客厅作为客厅主机去和功放作伴，这同时带来了一个要求，那就是可竖置可横放，我一下就想到了分型工艺的NODE202，朋友也一眼看中，于是就有了这台小主机啦。

配置：

CPU Core i5-11500

主板 MSI MPG B560i GAMING EDGE WiFi刀锋

显卡 索泰RTX 3060 12G X-GAMING GOC H-BOX

机箱 分型工艺NODE 202

散热 AXP90-X47 White

内存 宇瞻 8G*2 DDR4 3600-暗黑女神RGB灯条

电源 海盗船SF750

SSD 希捷Seagate 酷玩520 FireCuda 520 SSD PCIe 4.0 1T

显示器 华硕 PA279CV

鼠标 美商海盗船SABRE RGB PRO鼠标

配件

主板

选择的是MSI的MPG B560i GAMING EDGE WiFi刀锋。

开箱动图先来一张。

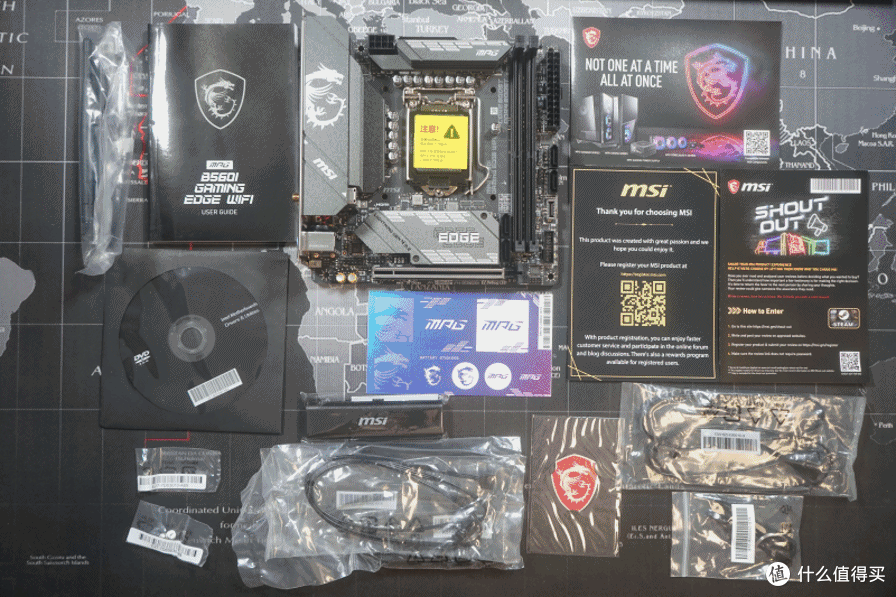

全家福，除了MPG B560i GAMING EDGE WiFi主板本体以外，配件非常丰富，WiFi天线，SATA数据线，M.2螺丝、MSI贴纸、用户手册和随机光盘，小简易螺丝刀和双头清洁刷等等。

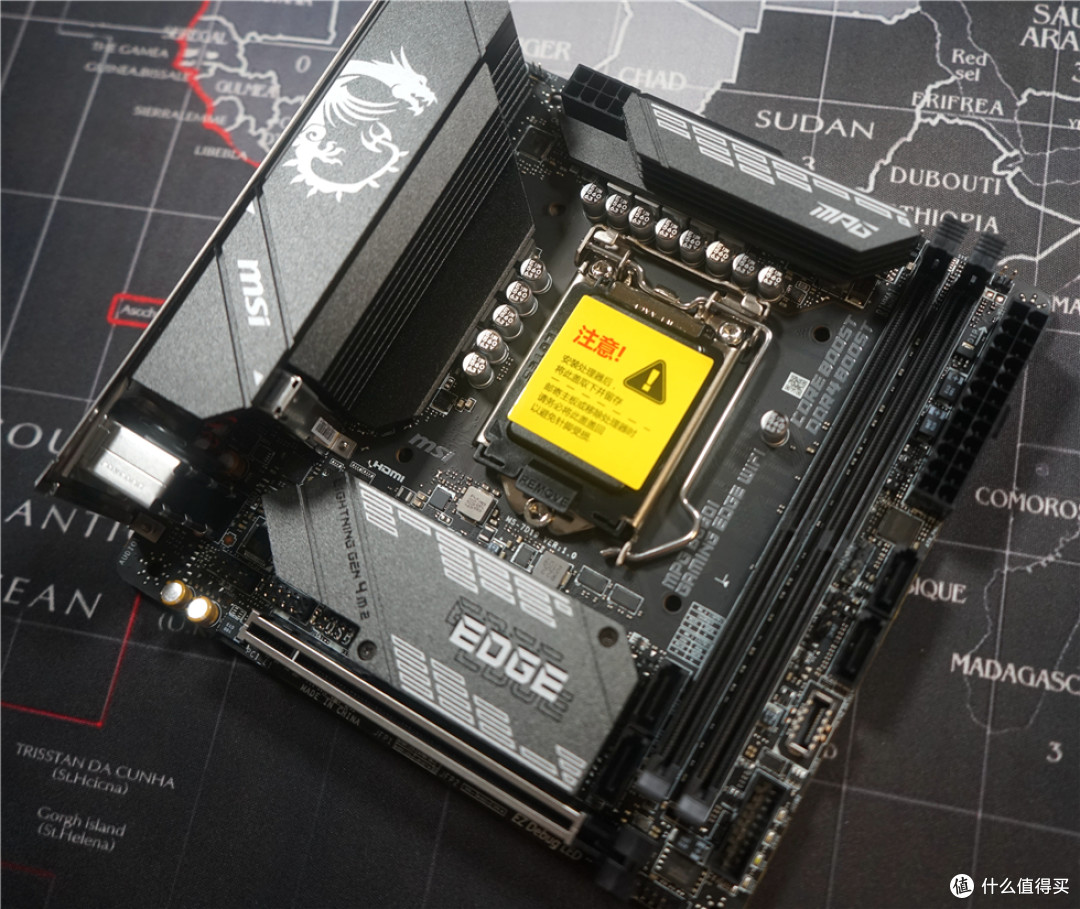

主板正面，主板采用铜箔强化的8层PCB，灰黑配色，I/O上覆盖着带有微星龙标的散热马甲。

背面来一张，背面的M.2接口是PCIe3.0的。

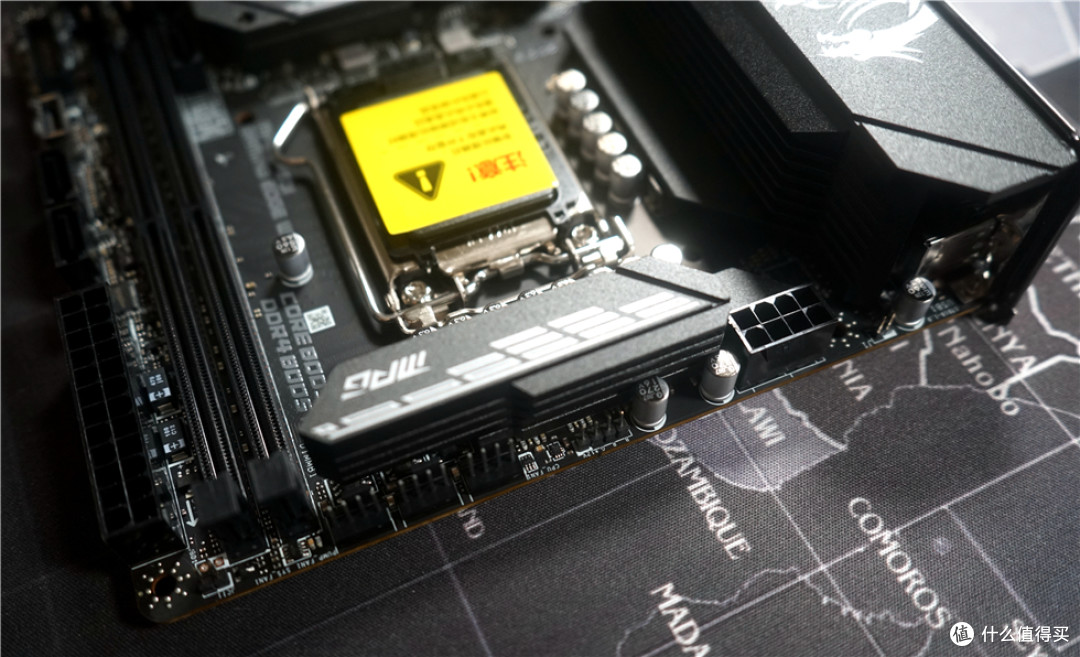

6+2+1相供电设计，MOS有金属散热模块加持，依稀能看到导热垫片的身影，内存最大支持32GB*2，最高支持5200(OC)。

主板上侧来一张，8PIN的CPU供电，右边是常规的CPU/系统/水泵等3个4PIN风扇口和一个12V的4针RGB灯效口。

一体式I/O设计，接口还是足够的，从左往右依次为包括了2*USB2.0、HDMI、DP1.4显示接口、1*USB3.2 GEN2(10GB）接口、1*USB3.2 GEN2(Type-C 10GB）接口、2.5Gb网口、2*USB2.0接口、Wi-Fi 模块（支持Wi-Fi 6E）、音频插孔。

带有金属装甲的PCIe4.0插槽，保护显卡插槽不受弯曲和电磁干扰的影响，取下M.2散热片，就能够看到M.2插槽，支持PCIe4.0×4，散热片背面的硅胶散热贴在用之前要记得将保护贴拿下来。

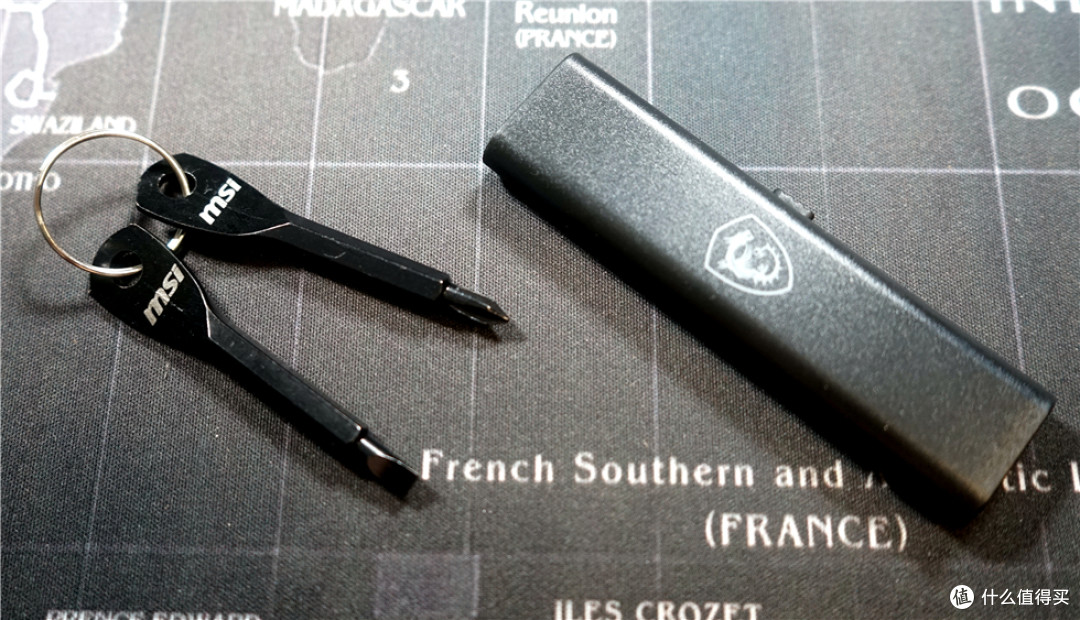

比较有趣的是微星还为这块主板附带了两个小简易螺丝刀和双头清洁刷。

双头清洁刷是两个方向抽拉式设计，一头是致密式另一头是粗放式的。

微星(MSI)MPGB560IGAMINGEDGEWiFi刀锋电脑主板支持WiFi6E10400F/11400F/11700(INTELB560/LGA1200)1399元京东去购买

显卡

选择的是索泰和小黑盒联名订制的RTX 3060 12G X-GAMING GOC H-BOX，限制过挖矿算力的非公卡。

开箱动图先来一张，索泰的这张3060核心默频为1320 MHz，可加速至1792 MHz，显存频率15000MHz，板载12GB 192-bit GDDR6显存，TDP为170W。

3风扇设计，支持风扇智能启停，尺寸上长度仅为279mm，风罩带有类似沙漠迷彩的涂装，看官方介绍是采用的水披覆工艺，应该是每张卡都有不一样的纹理。

背板是铝合金材质，和正面风罩一样的涂装风格。

厚度为43mm，双槽卡，单8PIN供电。

接口为3*DP1.4a+1*HDMI2.1。

索泰RTX3060-12GD6X-GAMINGGOCH-Box小黑盒联名定制游戏显卡3999元天猫精选去购买

内存

XPG D50龙耀起步规格为单条 8GB 3200MHz，最高可达4800MHz，集成XMP 2.0配置文件，我选的是3600的。

常规造型来一张，金属拉丝散热马甲实在是好看，手感也颇为不错。

威刚（ADATA）16GB(8G×2)套装DDR43200台式机内存条XPG-D50龙耀系列RGB灯条重装铠甲669元京东去购买

硬盘

希捷Seagate FireCuda 520，折腾过好几块希捷的这个FireCuda 520，作为系统盘非常不错。

希捷(Seagate)1TB固态硬盘M.2接口(NVMe)希捷酷玩520系列FireCudaSSD(ZP1000GM3A002)PCIe4.0游戏硬盘1599元京东去购买

电源

选择的是海盗船拥有80Plus白金认证的SFX电源SF750，也是当前海盗船SFX电源里功率最大的一款。

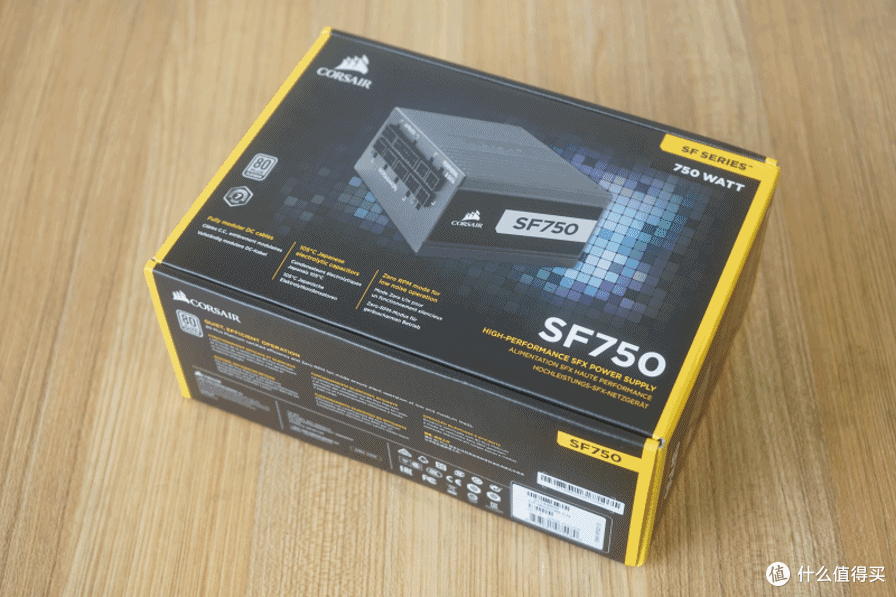

开箱动图先来一张。

全模组线材设计，有1个24pin主板供电、2个4+4pin CPU供电、4个6+2pin PCI-E供电、8个SATA供电以及3个D口4pin供电接口的线材。

全模组接口来一张。

菊花位来一张，电源输入口上方是独立开关。

SF750铭牌位来一张，电源支持100V至240V交流输入，采用单路+12V设计，输出电流最高可达62.5A，+5V和+3.3V为DC to DC设计，输出电流均为最高20A，联合输出功率为130W，+5V待机输出为最高2.5A。

SF750的9cm散热风扇，出厂自带一张小贴纸，提醒电源支持低负载低温风扇停转，在300W以下负载或电源内部温度较低的时候，风扇是不转动的，拥有静音加成效果。

美商海盗船(USCORSAIR)SF750白金版SFX电源(80PLUS白金/全模组/风扇停转/七年质保)1399元京东去购买

散热

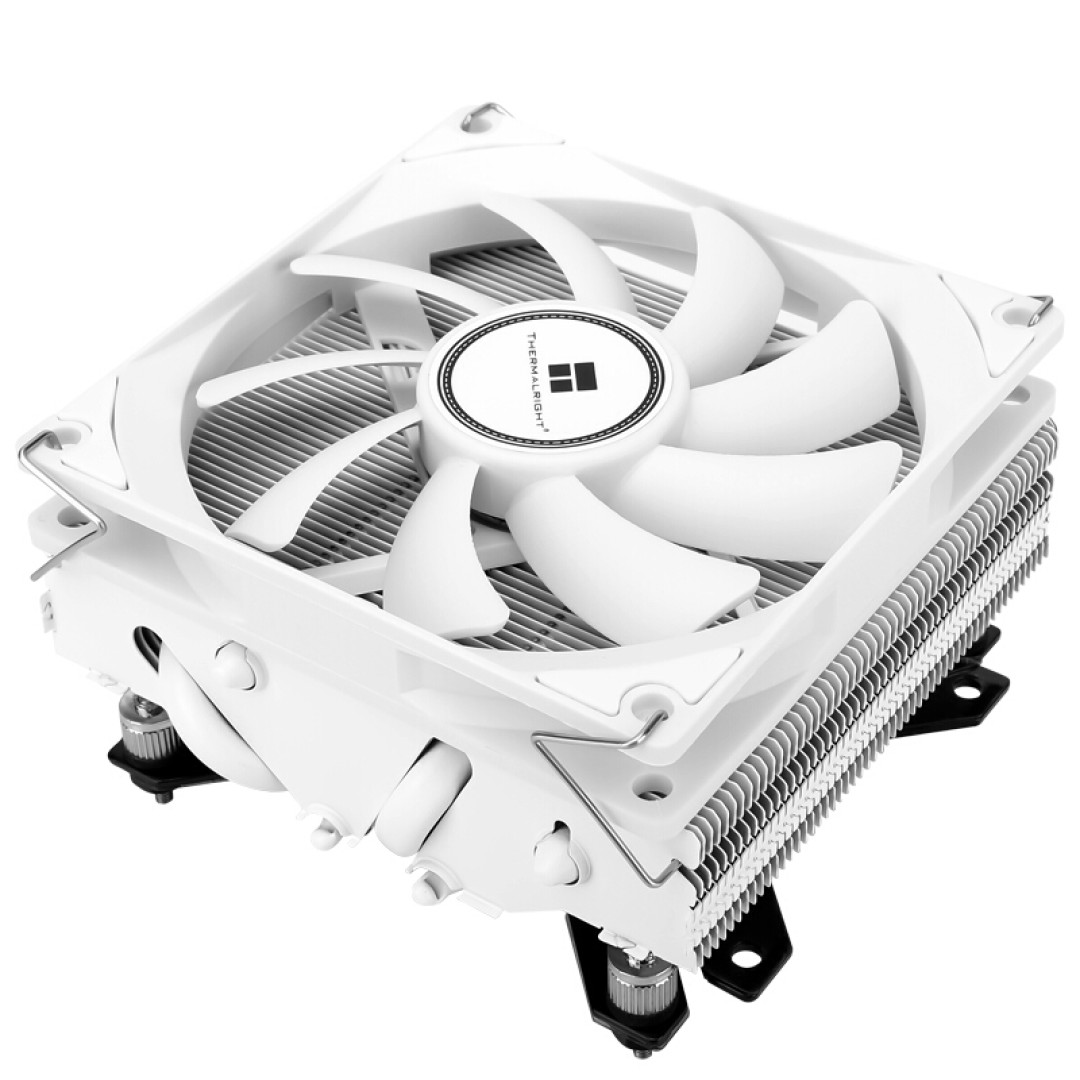

散热我选的是利民的AXP90-X47 White，4*6mm的AGHP逆重力热管+二次回流焊且高度仅有47mm的下压式散热器。

开箱动图先来一张。

AXP90-X47 White全家福，包括散热本体、附送的TF-7硅脂，扣具、螺丝和螺母套筒以及安装说明和保修卡。

白色TL9015B风扇出厂已就位。

LGA115X/AM4背板出厂时已经和散热本体通过螺丝固定在一起，这个角度能看到4*6mm AGHP逆重力热管，微雕铜底底座带保护贴。

纳米级喷漆膜工艺，靓白效果很赞。

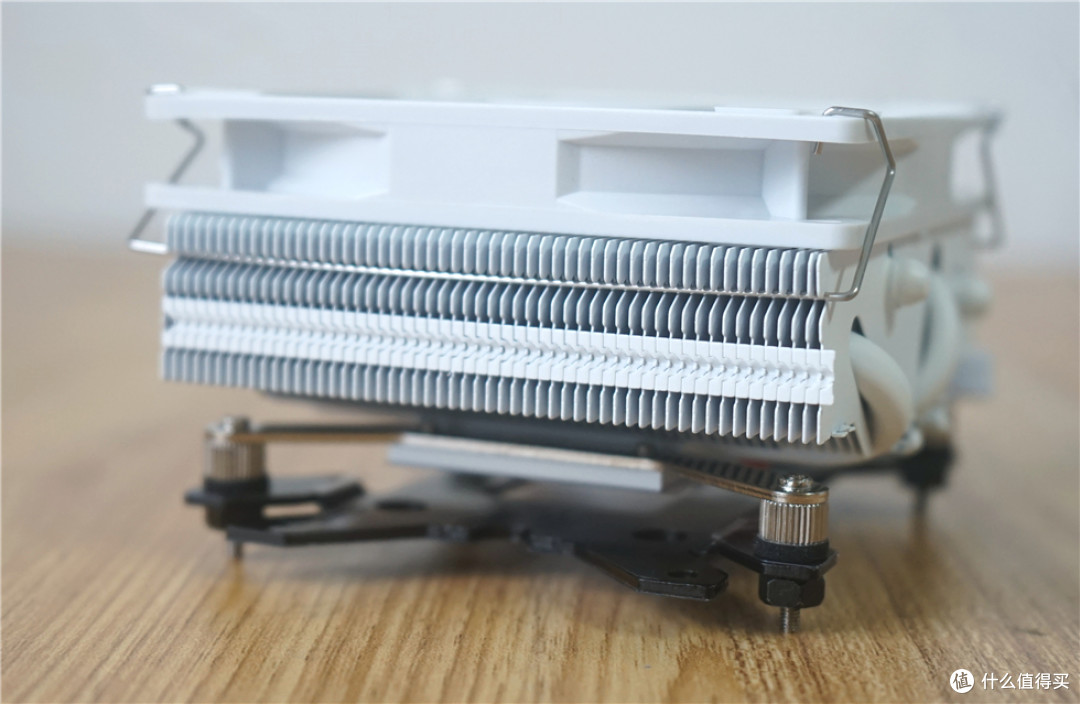

0.5mm扣FIN工艺，合体仅为47mm的高度，这个角度看着很规整。

TL9015B风扇高度仅为15mm，2700RPM±10%，风量最高可达到42.58CFM，而且四角都有硅胶减震设计，噪音仅为22.4DBA。

利民(Thermalright)AXP90-X47WHITE47mm白色下压散热器4X6mmAGHP热管全回流焊工艺双平台全金属背板扣具169元京东去购买

机箱

机箱这个选择的是分型工艺的NODE202，可竖放也可横放，横放的时候正好可以和功放或者播放器放在一起。

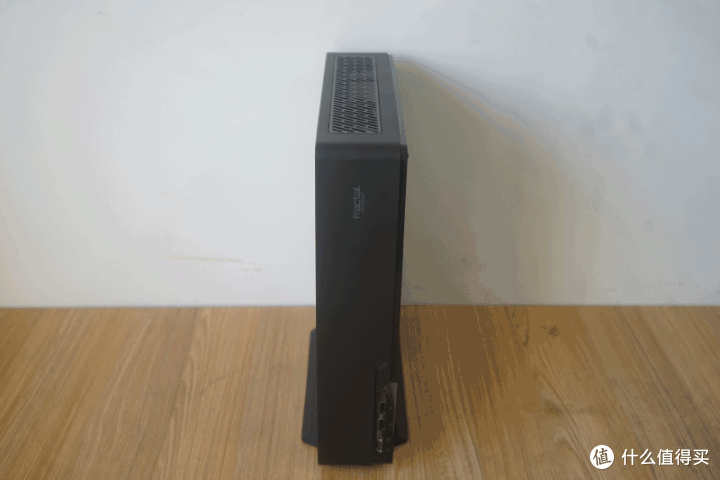

360°动图先来一张。

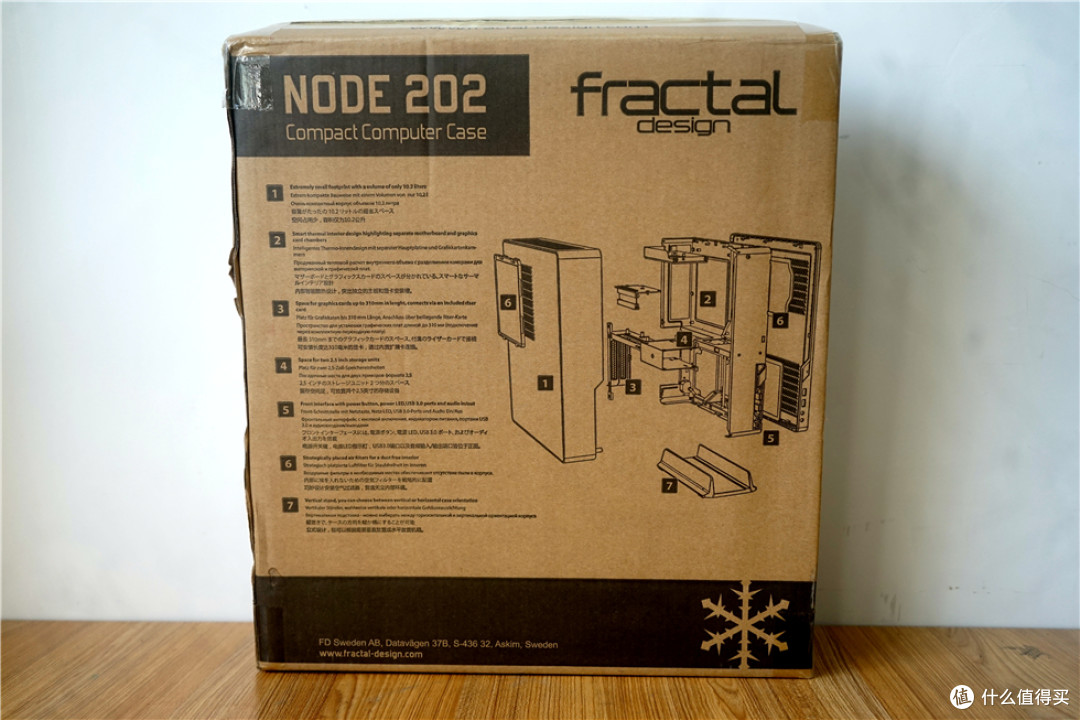

外包装一面是外形线稿，另一面是爆炸式结构图。

拧下四角的螺丝就能取下顶盖，然后就能够看到内部结构啦，布局干净利落，主板区和电源区在下侧，显卡区在上侧，中间像是固定卡子的是能够装两个2.5寸硬盘的硬盘架，最高支持56mmCPU散热器，支持SFX电源和310mm以内显卡。

CPU散热位置有开孔，并设计有可拆卸式散热网。

显卡位配有防尘网，和电源位的防尘网都是采用磁吸式设计。

机箱内有一个小盒子，里面是配件包，包括显卡转接板、两袋固定螺丝，束线带、卧式摆放时需要的四个角贴。

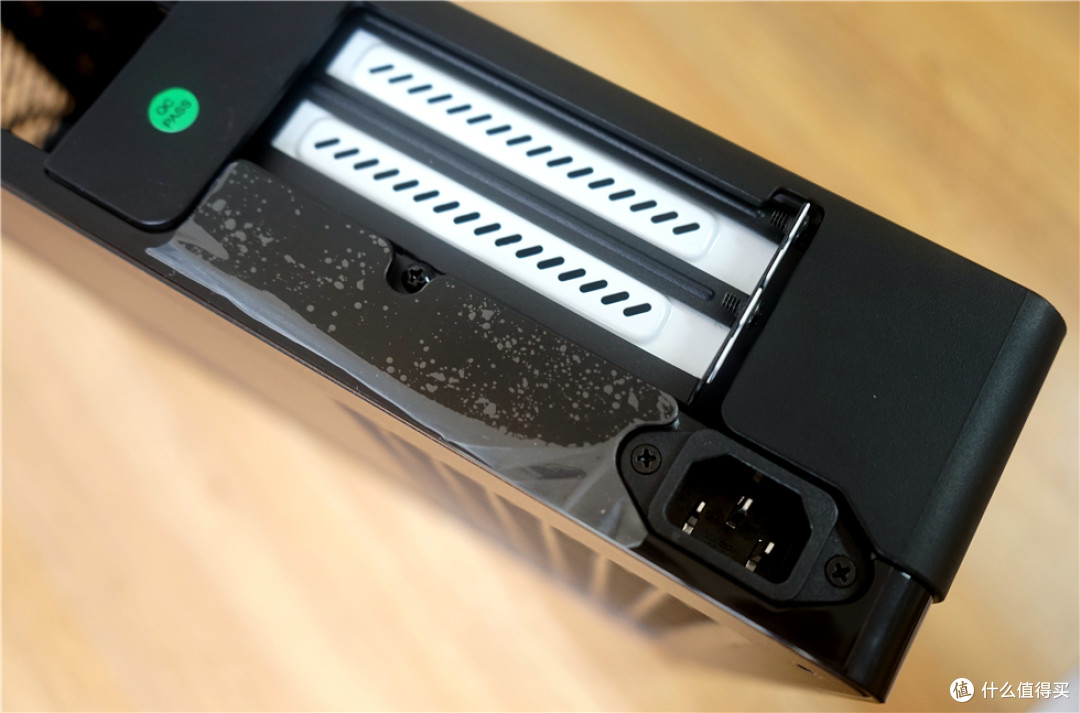

菊花位有两个全高的挡板，双槽显卡没啥问题，直接使用转接板连接主板和显卡即可。

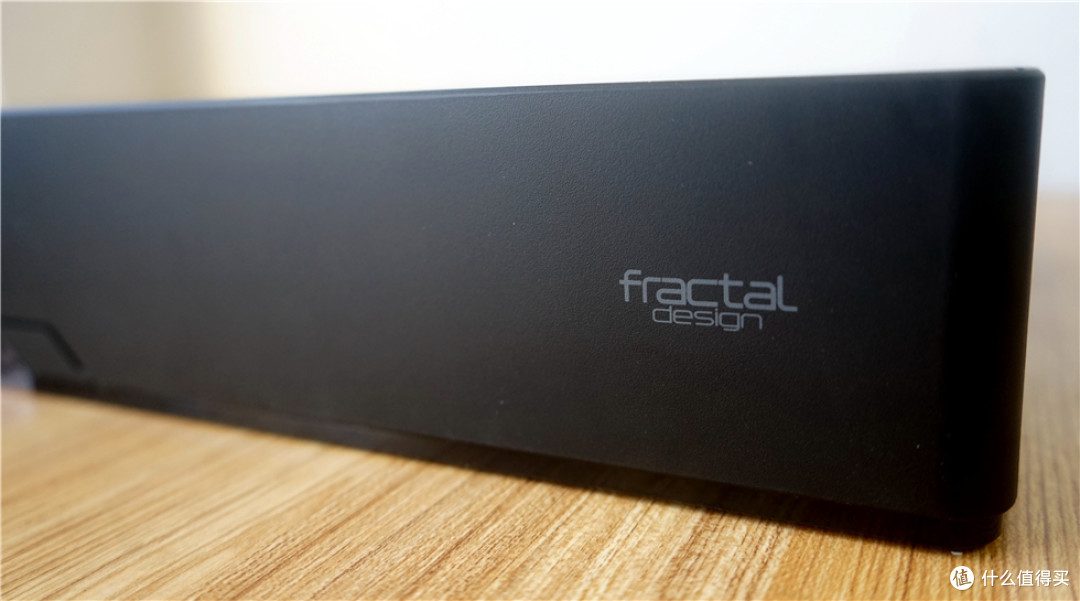

I/O区倒没啥说的，NODE202的边角圆润，线条柔和，放在客厅也是不错的。

另一侧看过来更像播放器了，哈哈。

分形工艺迷你机箱Node202HTPC电脑ITX立卧主机架FractalDesign449元天猫精选去购买

装机

11500就位。

黑白配色效果不错。

全部安装完毕，SF750的线材软硬适中，狭小空间走线也不难。

CPU进风口的空间很大，连内存灯效都能看到。

显卡在另一侧能够透过防尘网看到。

通电成功，内存点亮。

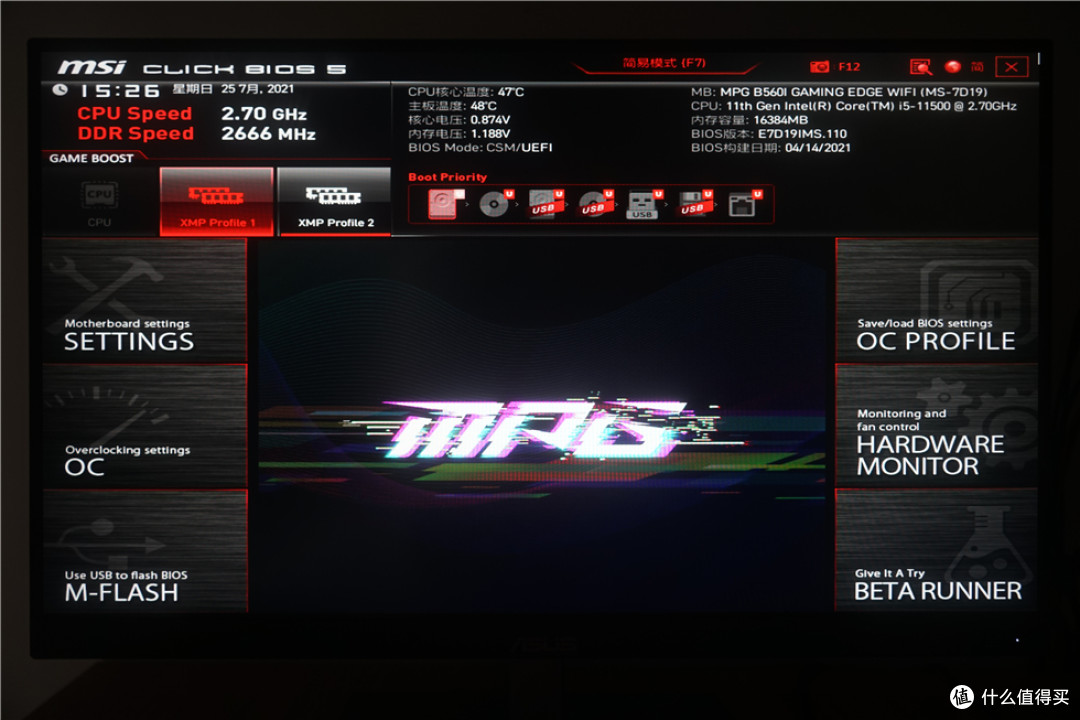

微星主板首次通电进入BIOS会提示设定散热设置，按实际情况设置就好。

看下机器整体情况。

这个风格的图标很帅么。

整机效果来一张。

测试

配置清单

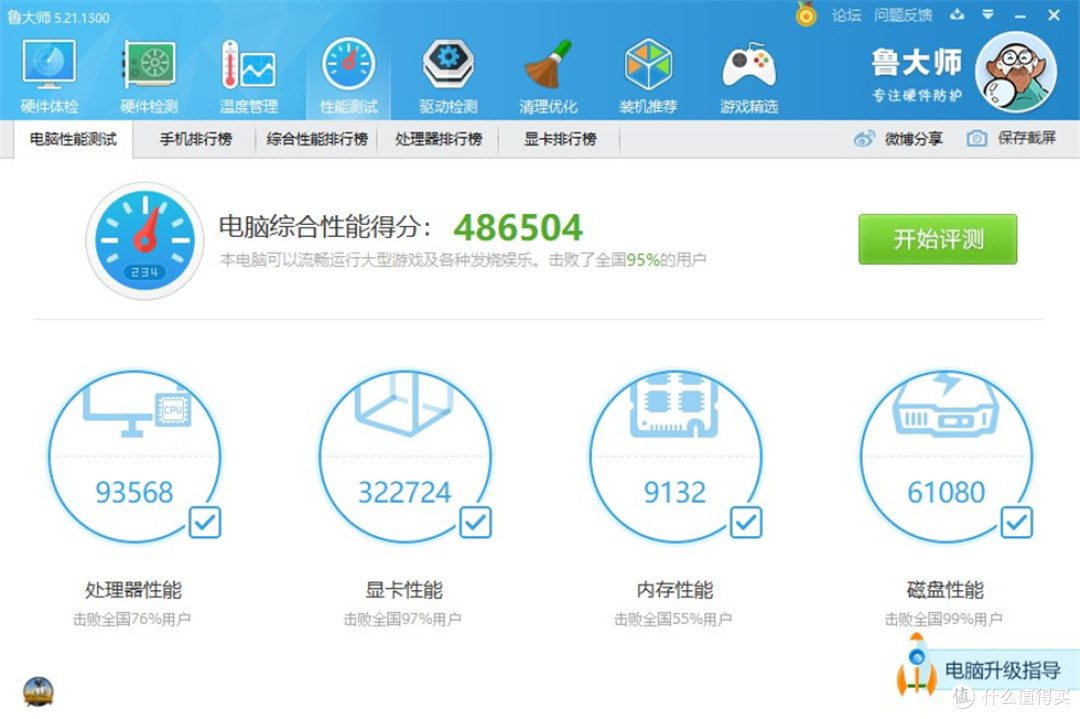

娱乐大师486504分。

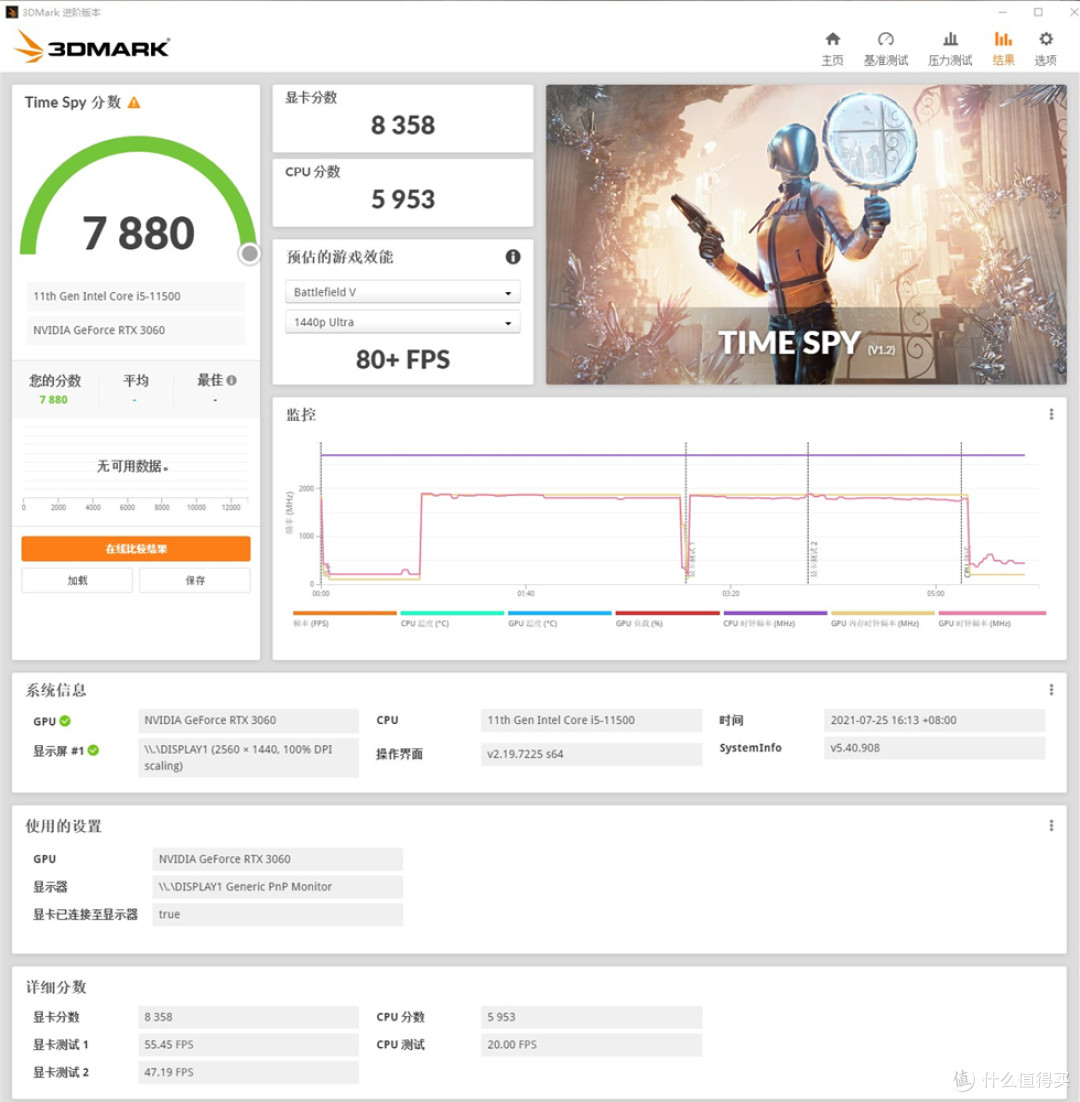

3DMARK Time Spy测试，分数7880，显卡分数8358，CPU分数5953。

3DMARK Time Spy Extreme测试，分数3668，显卡分数3954，CPU分数2604。

3DMARK Fire Strike测试，分数15937，显卡分数21122，物理分数13579，综合分数6176。

3DMARK Fire Strike Extreme测试，分数9293，显卡分数9976，物理分数13659，综合分数4665。

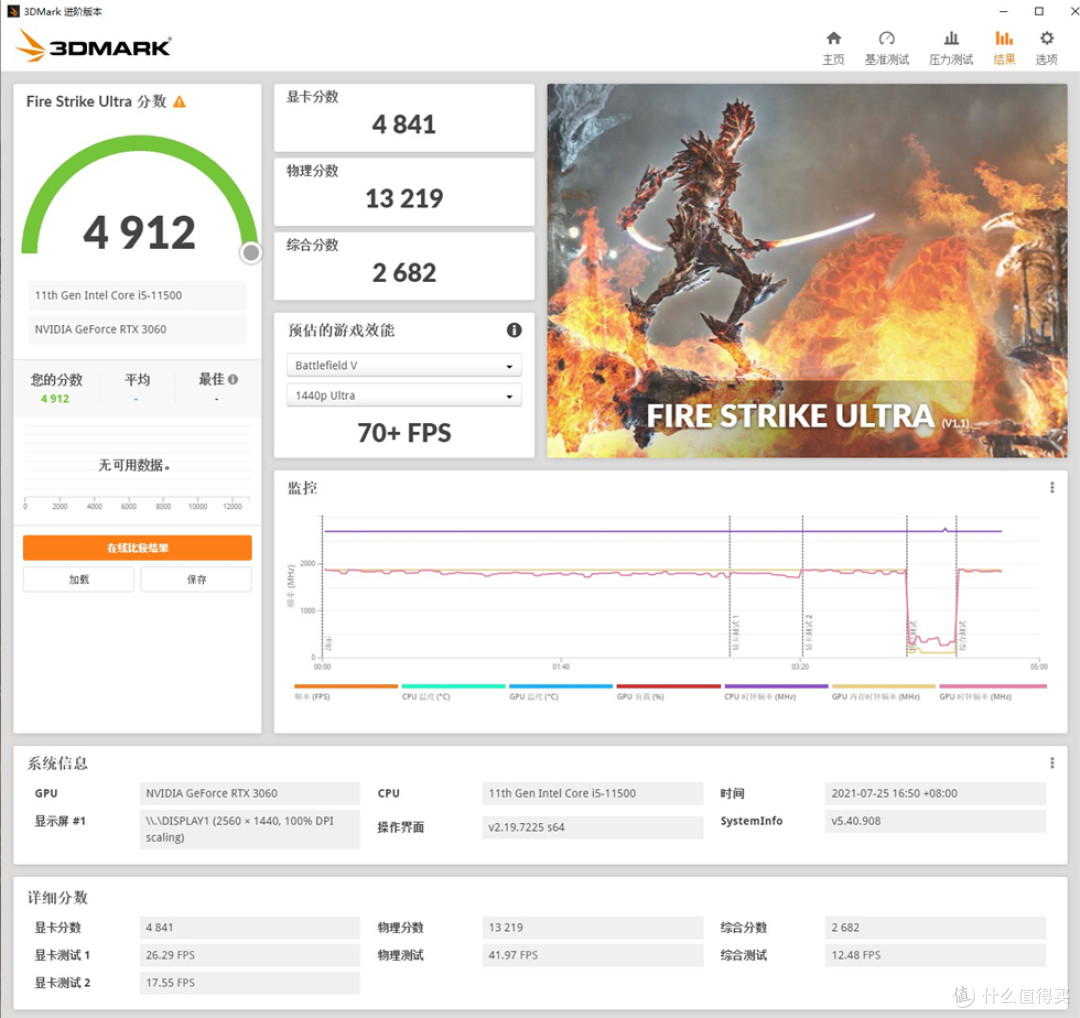

3DMARK Fire Strike Ultra测试，分数4912，显卡分数4841，物理分数13219，综合分数2682。

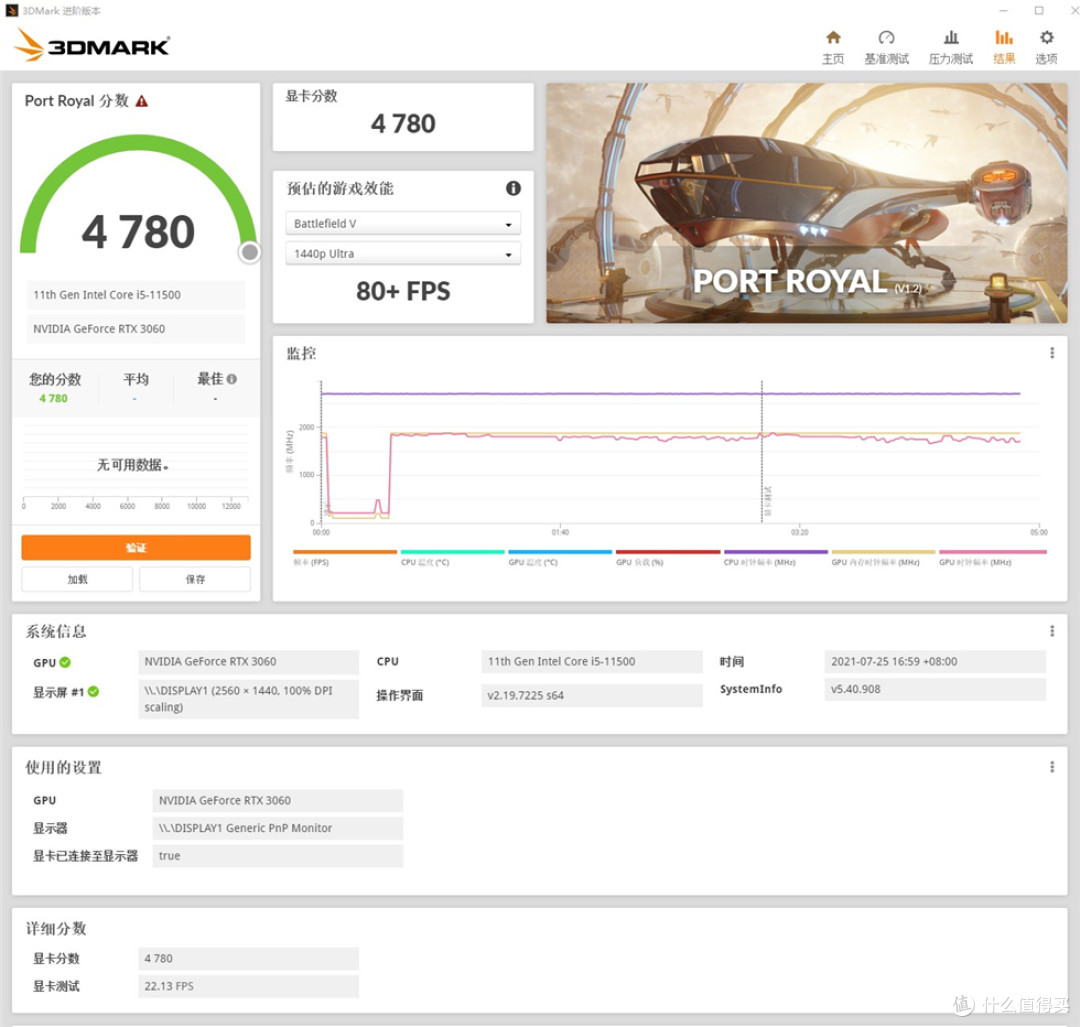

3DMARK PORT ROYAL测试，显卡分数4780。

DLSS测试也跑了一下。

3DMARK CPU PROFILE测试。

古墓丽影：暗影，1080P分辨率，如上设置平均帧率50。

众生平等奥德赛，1080P分辨率，画质极高，平均帧率33。

孤岛惊魂5，2K分辨率，画质极高，平均帧率57。

室温27℃，单烤FPU19分钟，全核2.71GHz，CPU温度依旧是63℃，核心达到63℃。

以上就是本次11500+MSI MPG B560i+3060+分型工艺NODE202机箱装机的全部内容，收工，感谢大家~
