拆解报告：Rapoo雷柏20W 1A1C充电器

此前Rapoo雷柏针对20W快充市场推出了一款0W 充电器，近期又推出一款20W 1A1C快充充电器，算是对20W系列的一个补充，可以兼容更多设备，满足两台设备同时充电需求，给予消费者更多选择。那么下面充电头网继续对这款双口充电器进行拆解，看看其设计做工如何。

一、雷柏20W充电器外观

包装盒依旧采用蓝色配色，正面印有Rapoo品牌、充电器外观图、型号等。

背面印有充电器四大特性描述以及参数信息。

包装内含充电器和使用说明书。

充电器采用直板造型设计，通体白色设计十分简洁。

腰身是亮面和磨砂结合设计，各面之间过渡圆润。

机身正面印有Rapoo品牌。

输入端外壳上标注有充电器参数

型号：PA20双口

输入：100-240V~50/60HZ 0.6A

输出：

USB-C：5V3A、9V2.22A、12V1.67A

USB-A：5V3A、9V2.22A、12V1.67A

USB-C+USB-A：5V3A

产品已经通过了3C认证。

输入端采用可折叠国标插脚，外出携带方便且不会刮伤包里其它设备。

输出顶面配有1A1C接口，USB-C口黑色胶芯不露铜，USB-A口红色胶芯。

使用游标卡尺实测充电器机身长度为42.99mm。

宽度为39.94mm。

厚度为27.66mm。

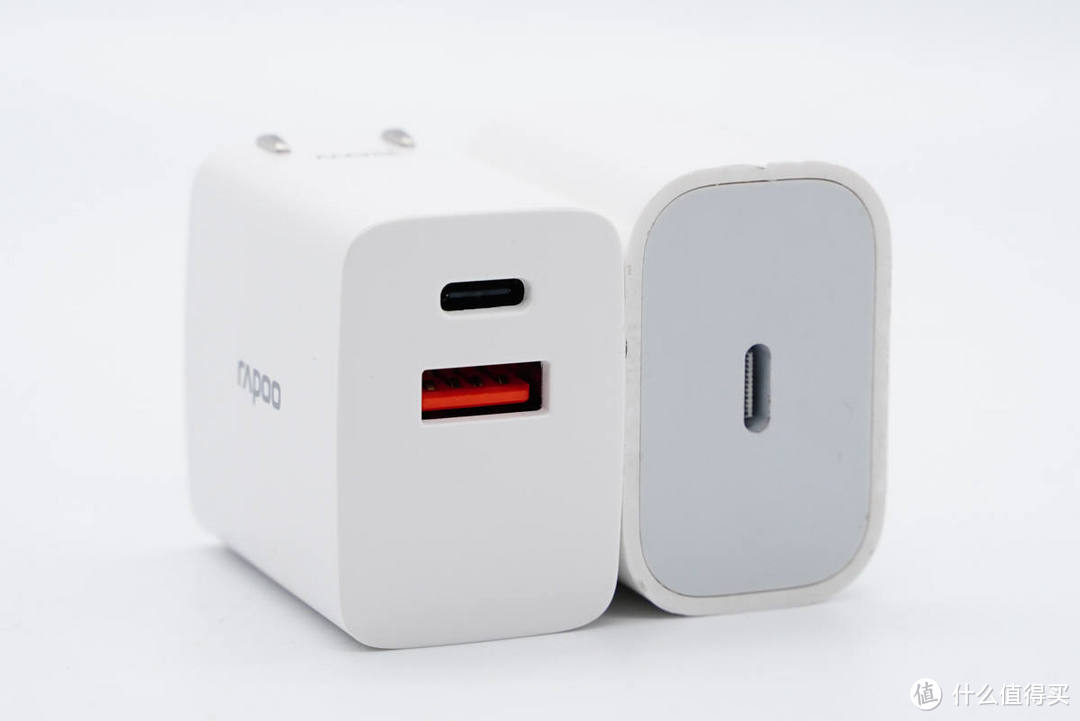

和苹果20W充电器直观对比，两者体积相当。

拿在手上的直观感受。

净重约为49.8g。

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP快充协议。

另外使用KT002测得USB-C口相对于A口，还额外支持PD3.0和PPS快充协议。

此外PDO报文显示C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-11V2A PPS电压档位。

二、雷柏20W充电器拆解

将输入端外壳拆开，插脚和PCB板采用金属弹片接触通电。

使用游标卡尺实测充电器主板长度为39.14mm。

宽度为34.52mm。

充电器主板侧面垂直焊接一块小板，初次级之间设有塑料板隔离。

将隔离板拆掉，中心处还有主控芯片供电电容和工字电感。

主板背面贴有导热垫。

导热垫下是充电器次级同步整流芯片，此外初级侧还有PWM主控芯片，初次级分界明显。

充电器输入端一览，主板上焊接两颗高压滤波电解电容。

小板背面设有光耦、贴片Y电容和协议芯片。

将小板拆下，正面设有保险丝和整流桥。

贴片保险丝特写，额定电流2A。

整流桥采用深圳市沃尔德实业有限公司的WRABS20M。这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

沃尔德WRABS20M规格资料。

充电头网了解到，该型号软桥已被劲宝、征拓、睿高、OO 50Ｗ饼干氮化镓快充、C 洛克65W氮化镓PD快充、C165W氮化镓快充等数十款产品采用。

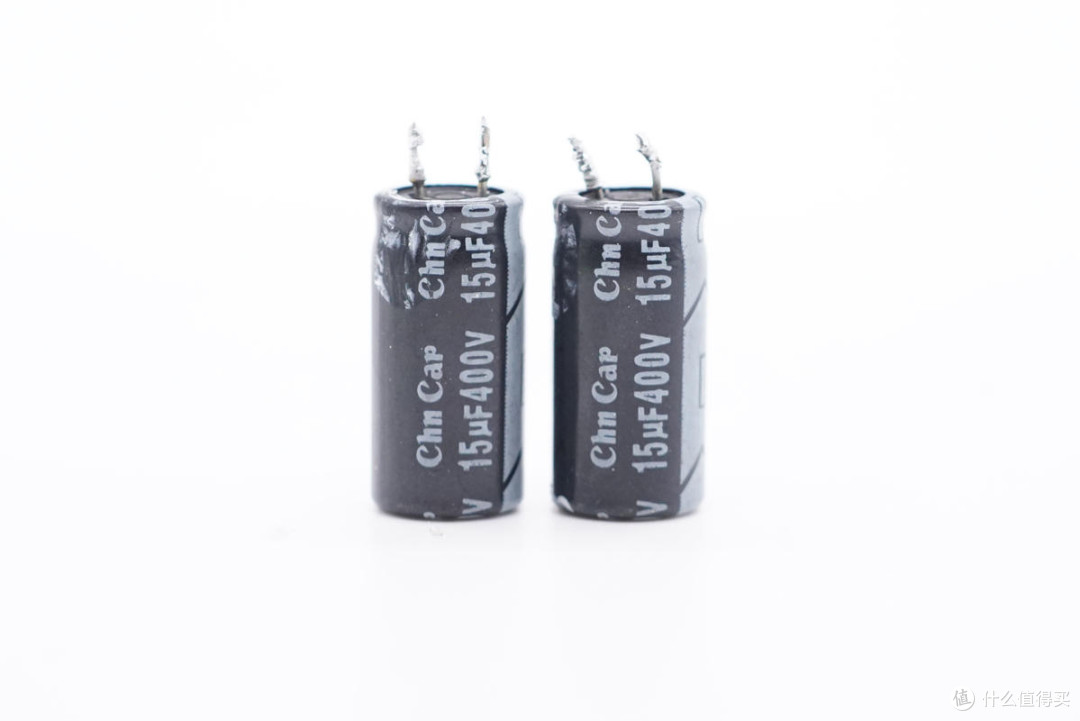

两颗高压滤波电解电容来自深圳华容伟业电子有限公司，规格均为400V 15μF。

工字电感外套热缩管保护。

主控芯片供电电容特写，规格为50V 4.7μF。

主板另一侧放置变压器。

充电器主控芯片采用了成都矽力科技有限公司（APD-SEMI）的AP205B-CP。这是一款内置MOS外围简单高效的AC-DC芯片，有恒功率和恒压两种模式选择，2.4ohm、1.6ohm、0.9ohm三种内置mos供选择；有很好的EMC特性，高压和低压的OCP一致性非常好，具备完整的保护功能；拥有50mW以内的超低待机功耗，可轻松通过欧洲VI级能效。

矽力科技AP205B-CP详细规格资料。

变压器特写。

输出端一览，USB-A母座垂直焊接在主板上，左侧有一颗输出滤波固态电容。

OR-1009光耦，用于初级次级通信，反馈调节输出电压。

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被100WOPPO 充充电器、90氮化镓努比亚氮化镓、10W氮化镓PD快充充电器等数十款大功率充电器使用，性能获得客户一致认可。

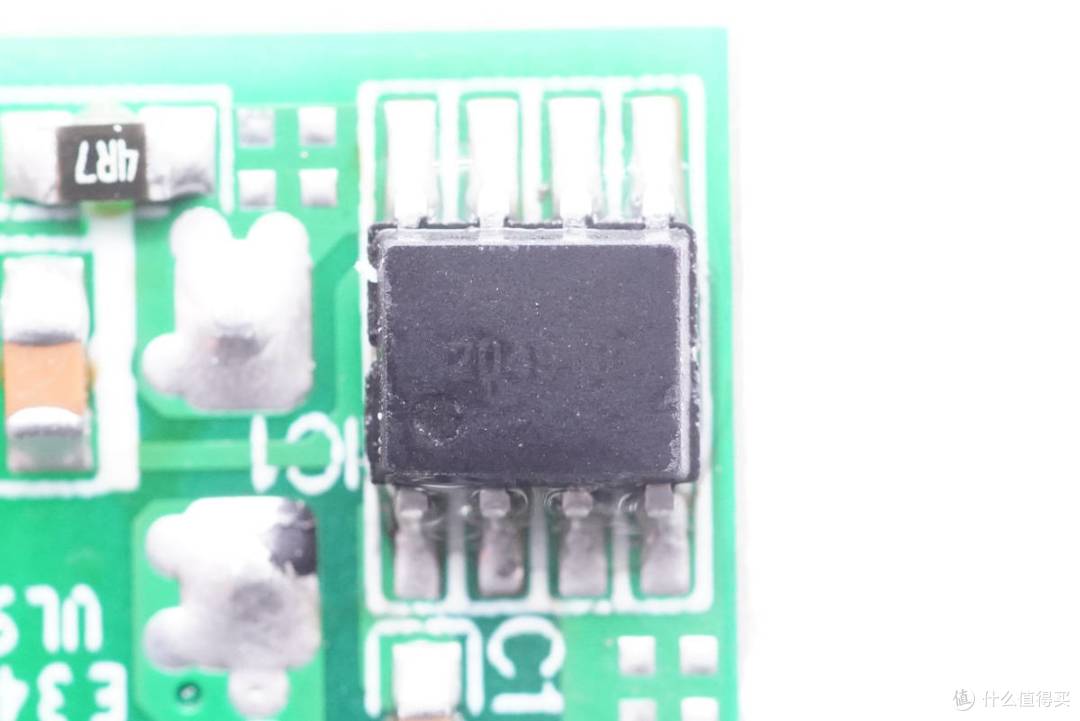

次级同步整流芯片特写，信息不详。

输出滤波固态电容来自华容伟业，规格为16V 680μF。

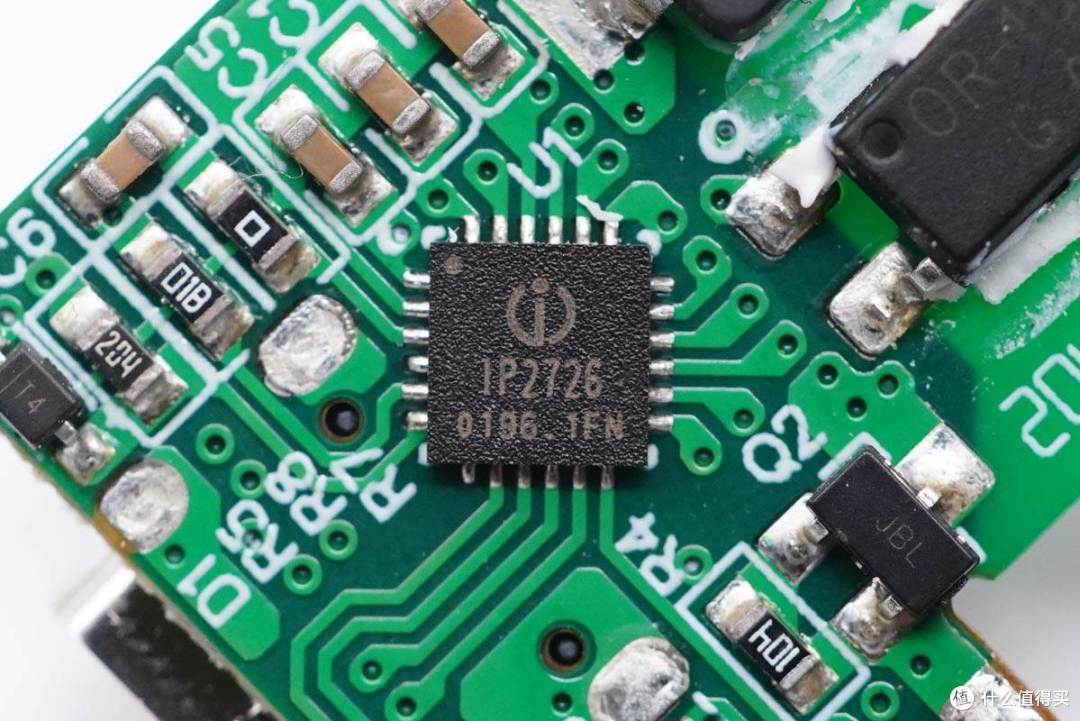

协议芯片采用英集芯IP2726，用于实现单口快充，双口5V输出。这是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0、PD3.0、PPS、QC4+、QC3.0、QC2.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。

IP2726具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。充电头网了解到，英集芯IP2726已经通过了高通QC4+认证，拿到了中国大陆地区第一张QC4+认证证书。

USB-C母座特写，过孔焊接。

USB-A母座特写。

全部拆解完毕，来张全家福。

充电头网拆解总结

充电器采用经典直板造型，腰身是亮面和磨砂设计，使用时具有不同的手感，另外配备的是可折叠插脚，外出携带方便。充电器配备1A1C接口，支持QC、AFC、FCP、SCP、PD、PPS多个快充协议，整体兼容性好，可以满足包括iPhone 12系列在内的大多数品牌手机日常快充需求。

充电头网通过拆解了解到，充电器输入端采用接触式通电设计，另外内置两块PCB板90°垂直焊接。充电器采用成都矽力科技AP205B-CP超级硅方案，相较传统快充方案，集成度高，在稳定性、温升等方面更有优势。此外采用英集芯IP2726进行双口协议识别和输出控制，该芯片已经通过了QC4+认证，品质有保证。
