打印又炒面、翘边、不粘？翻完全网翻车帖后想说：先别急着打开 Bambu Studio 调参数，先查这三处

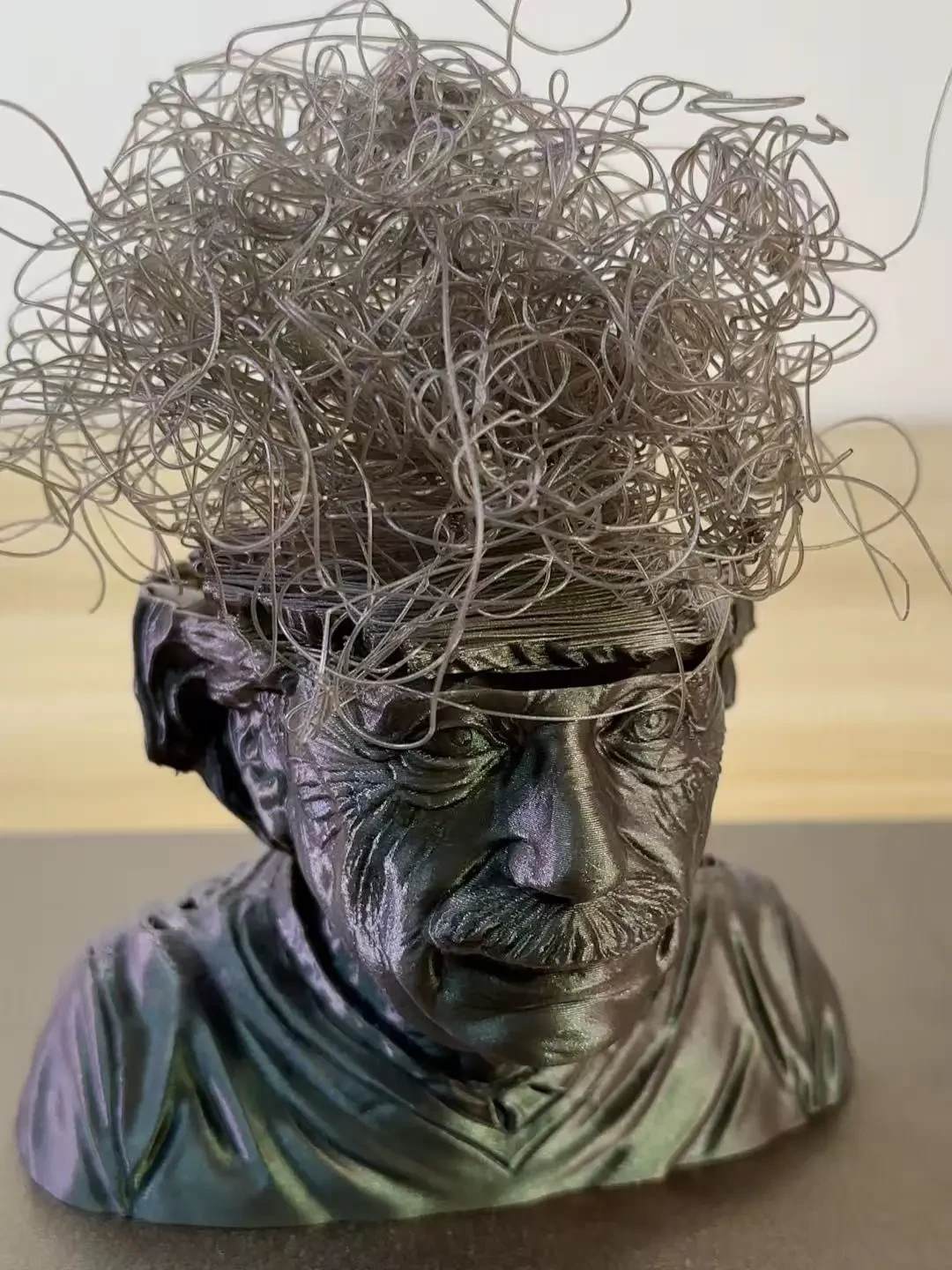

最近这段时间，南方夜里湿度动不动 70% 往上，3D 打印社区里的"收菜翻车帖"肉眼可见地多了起来。最典型的一种：睡前点个打印，早上起来喷嘴裹成一坨，热床上盘着一盘标准的"炒面"。

然后几乎所有人都会做同一个动作：打开 Bambu Studio，怀疑是参数的问题，调温度、调回抽、调首层，再打一次——又翻车。

我把小红书、B站上能翻到的翻车帖和自救帖都过了一遍，从 2.37 万赞的"翻车原因TOP5"，到 8 月初那篇标题就很直白的《3D打印炒面翘边？别再调参数，先做这3步！》，结论出奇一致：新手阶段遇到的首层不粘、中途炒面，锅大部分不在切片参数上。参数不是不能调，而是它排在排查顺序的后面。小红书

今天就按"先查什么、后调什么"的顺序，把这条归因链捋清楚。

三个最容易被跳过的真凶

真凶一：打印板上的油

这是全网翻车帖里出现频率最高的答案，也是最反直觉的一个——板子看着挺干净，其实已经不能用了。

手上的汗液和油脂蹭到 PEI 板上，会直接毁掉首层附着力，有帖子专门讲"用手摸打印板=打印失败"，346 赞、两百多收藏，评论区一堆"原来如此"。小红书更关键的坑在清洁方式：很多人习惯拿酒精擦一擦，但多位用户实测，酒精只能带走表面浮油，真正的油膜还在。一位用户的经历很典型——每次打印前都用酒精擦板，首层还是死活不粘，最后用洗洁精刷了一遍才解决。小红书

还有两个细节值得注意：

• 洗洁精也可能"假洗"。有帖子提醒，随便抹两下冲掉不算数，要真正刷到、冲净、晾干，否则照样炒面。小红书

• 板子是有寿命的。有用户打了 550 个小时后小零件频繁炒面，最后怀疑是 PEI 板附着力衰减，换板解决。如果你的机器已经高强度用了大半年，这条要纳入考虑。

排查动作：热水 + 洗洁精把打印板彻底洗一遍，晾干再打。这是成本最低、命中率最高的一步，建议无脑先做。

真凶二：耗材受潮（现在这个季节尤其要怀疑）

8 月这个时间点，受潮在归因列表里要往前排。

一位用户的案例很有代表性：打印中途炒面，而且炒面不是从首层开始的——首层粘得好好的，打着打着就散了。他停了一周没打，再看 AMS 里的湿度，意识到是耗材受潮。小红书受潮的典型信号：拉丝明显变多、挤出有"吧嗒吧嗒"的异响、成品表面冒小气泡、强度发脆。

而且受潮会伪装成别的问题，社区里"拉丝就是受潮吗？也可能是别的原因"这类帖子本身就说明大家经常被带偏。反过来说，如果你的失败伴随拉丝增多，先别急着去调回抽参数。

排查动作：摸一下耗材表面是否发黏、打印时听有没有爆音；有 AMS 的看一眼舱内湿度读数。处理方式上，带烘干功能的 AMS 可以直接开烘干，社区也有完整的雨季烘干操作演示；没有烘干条件的，密封箱 + 干燥剂是最低配置。顺带一个省钱技巧：AMS 里的干燥剂变深绿色失效后别扔，用打印机热床 80℃ 烘 4-5 小时可以再生，变回橙色就能继续用。小红书

真凶三：Bambu Studio 里的板材类型设错了

三个真凶里唯一真正属于"软件设置"的一个，但它藏得很深，因为它太基础了，没人会怀疑它。

一位用户的帖子标题就是《炒面的原因找到了！》：她手里明明是纹理 PEI 板，软件里却只选了一个"低温增温板"，板型对不上，附着力自然不对，反复炒面。她自己的总结是"被自己蠢哭了"。小红书这类问题常见于换过板子、或者机器默认配置和实际板材不一致的情况。

排查动作：打开 Bambu Studio，在切片界面确认当前选择的板材类型和你机器上装的那块板是不是同一块。一分钟的事，但真的有人卡了几十盘打印才发现。

那 Bambu Studio 里真正值得动的设置是哪些？

把上面三件事做完还翻车，才轮到软件设置出场。这几个是社区验证过、确实能改变结果的：

支撑。 模型中途倒塌引发的炒面，相当一部分是支撑没兜住。社区里有专门讲"支撑树倒塌导致炒面"的两步设置教程，收藏量很高；另外有一套针对 PETG 的"5 秒拆支撑"参数在 B 站被存了 390 次，不过发布者特意强调：这套参数是在平均 30℃ 的夏季环境下好拆——支撑参数是随季节和环境变的，抄作业之前先想想自己的环境。哔哩哔哩

裙边（Brim）。 小件、薄底件、容易翘边的件，加裙边提升首层附着是标准操作，代价只是拆的时候多花一分钟。

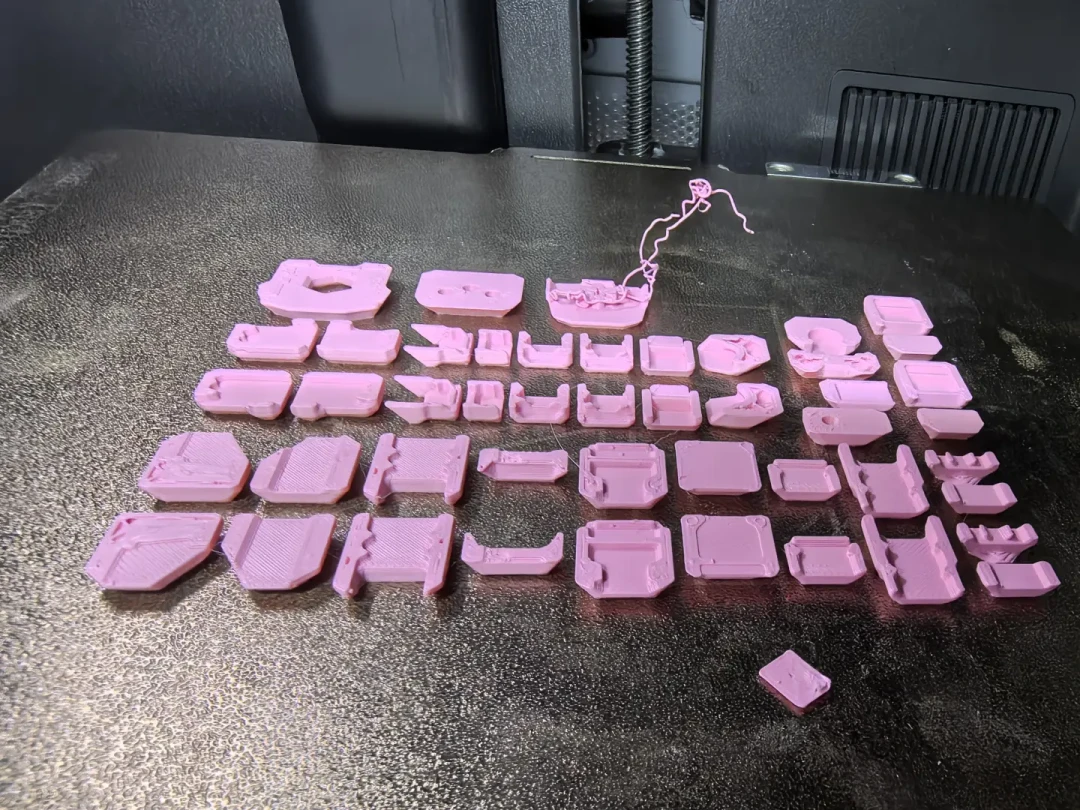

零件跳过——这是最被低估的止损功能。 一盘多个零件，其中一个炒面了，整盘是不是就废了？不用。有 P2S 用户分享，整盘打印时两个小按钮件炒面，靠机器的跳过功能直接略过坏件，其余照常打完，“两个小按钮救回来了”。小红书跳过操作在 Bambu Studio、Bambu Handy 和机器屏幕上都能做，官方渠道也有详细教程。建议所有打多件的人提前熟悉一下，这是真金白银的止损。

最后提醒一句：别把 AI 监测当保险。 炒面检测确实有用，但社区有 H2C 用户遇到误触发（水溶性支撑拉丝被误判），也有用户反馈某些版本下监测对炒面反应迟钝，“炒了一大坨面都没报错”。监测是辅助，不是免责条款，物理归因永远排在前面。

归因速查表

把全文浓缩成一张表，收藏备查：

两点说明：表里是社区案例归纳出的"高概率方向"，不是唯一解；排查顺序之所以重要，是因为洗一次板、查一次湿度只要几分钟，而盲目调参数可能要浪费几十个小时的打印时间。

接下来值得留意的信号

雨季还没结束，受潮相关的翻车大概还会持续一阵；另外当前 Bambu Studio 正处在新版本迭代期，个别版本有过影响特定机型的回归问题（比如之前 2.6 版本有用户反馈悬垂质量下降、检测变迟钝），如果你的机器目前打印稳定、又用不上新功能，"能跑就先别动"依然是社区里赞成的保守策略。

如果你按这个顺序排查之后找到了自己的翻车原因，欢迎在评论区补充——翻车帖的价值就在于，每个踩过的坑都能帮下一个人少浪费一盘料。
