XZ4063 2.5A 充单节 4.2V/4.35V 可编程充电电流，0.1A-2.5A

XZ4063 是一款降压同步开关型单节锂电池充电管理芯片。其 ESOP8/DFN2*3-8 的封装与简单的外围电路，使得 XZ4063 非常适用于便携式设备的大电流充电管理应用。同时 XZ4063 内置、输入欠压保护、输入过压保护、芯片过温保护、BAT 端短路保护、充电最高定时时间、EN 使能端等功能。XZ4063 具有宽输入电压，对电池充电分为涓流预充、恒流、恒压三个阶段，恒流充电电流都通过外部电阻调整，最大充电电流达 2.5A。XZ4063 采用频率 1.5MHz 的开关工作模式使它可以使用较小的外围器件，并在大电流充电中仍保持较小的发热量。XZ4063 内置降压功率 MOSFET、防倒灌电路，所以无需防倒灌肖特基二极管等外围保护。

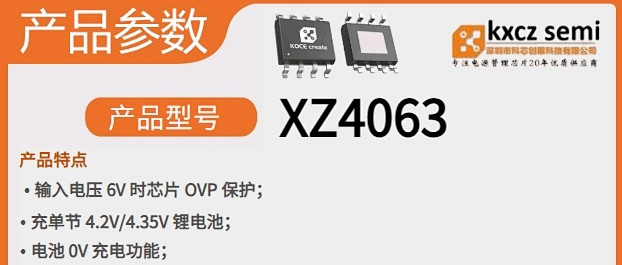

特点

• 输入电压 6V 时芯片 OVP 保护；

• 充单节 4.2V/4.35V 锂电池；

• 电池 0V 充电功能；

• 内置功率 MOSFET, 开关型工作模式，器件发热少，外围简单；• 输入电源电流自适应；

• 可编程充电电流，0.1A-2.5A；

• LED 充电状态指示；

• 芯片温度保护，输入欠压保护，充电定时保护；

• BAT 端短路保护；

• 开关频率 1.5MHz，可用电感 1uH-4.7uH，推荐使用2.2uH；

• 1％的充满停机电压控制精度；

• 涓流、恒流、恒压三段充电，保护电池；
