硬派风冷之王，酷冷至尊HAF II 500 & V8 Ace 3DHP 装机展示

在水冷方案普及、海景房机箱泛滥的当下，纯粹的高性能风冷装机依旧是硬核DIY玩家的执着追求，而酷冷至近期推出的新品HAF II 500，正是专为极致风冷体验量身打造的标杆级机箱。这款机箱摒弃了花哨的颜值堆砌，以极致风道效率为核心，标配双22cm超大加厚进气风扇+18cm后置排风风扇的豪华原厂风扇组合，凭借大尺寸低转高风量的特性，兼顾超强散热效能与静谧运行体验，相比常规小风扇方案，能以更低转速带走整机热量，完美攻克高端硬件高负载下的积热难题。本次装机就依托酷冷至尊HAF II 500优秀的全域风道架构，组建一套纯粹、高效、稳定的旗舰级风冷游戏主机，充分释放全套高端硬件的满血性能，诠释硬核风冷装机的独特魅力。

装机配置

CPU：AMD R7 9850X3D
主板：微星 MPG X870E CARBON WIFI
内存：宇瞻 NOX RGB DDR5 6000MHz C28 32G
SSD：佰维 NV7200 PCIe4.0 2TB
显卡：耕升炫光5070ti OC
散热：酷冷至尊 V8 Ace 3DHP
机箱：酷冷至尊 HAF II 500
电源：MONTECH CENTURY II GOLD 1050 ATX3

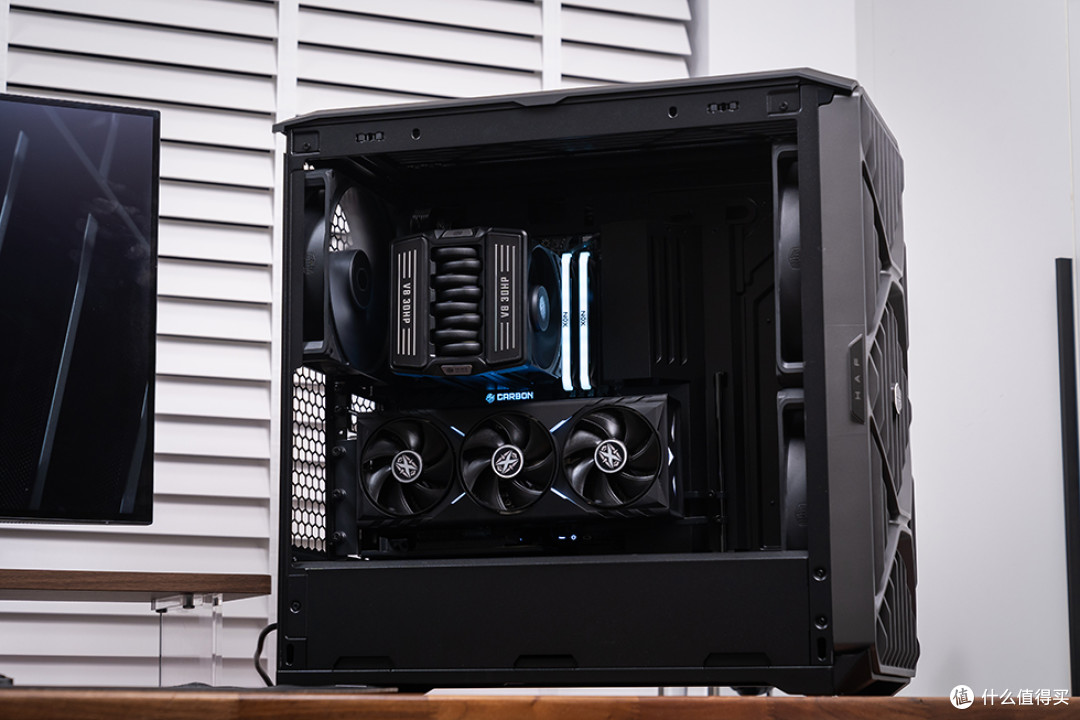

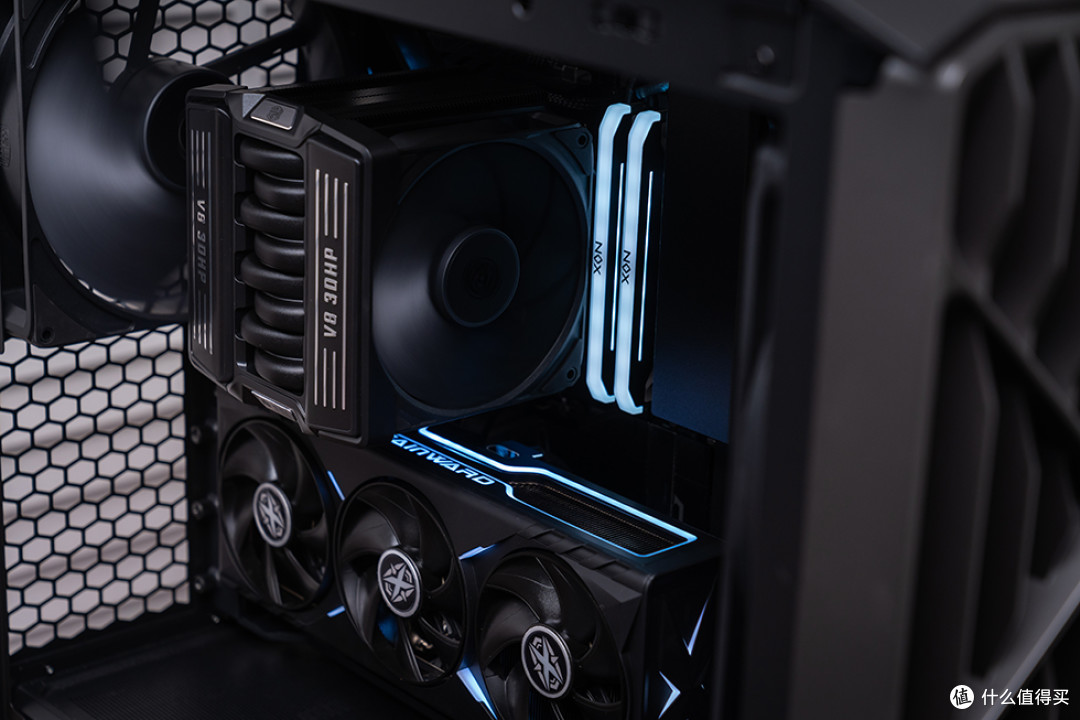

整机展示

装机配件介绍

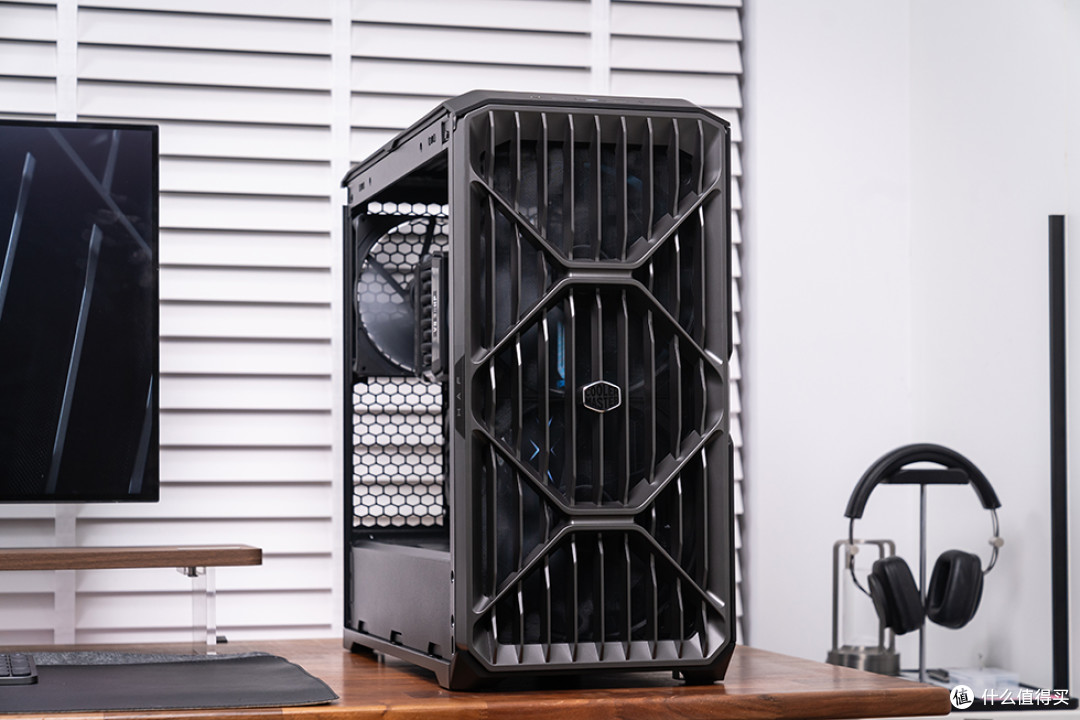

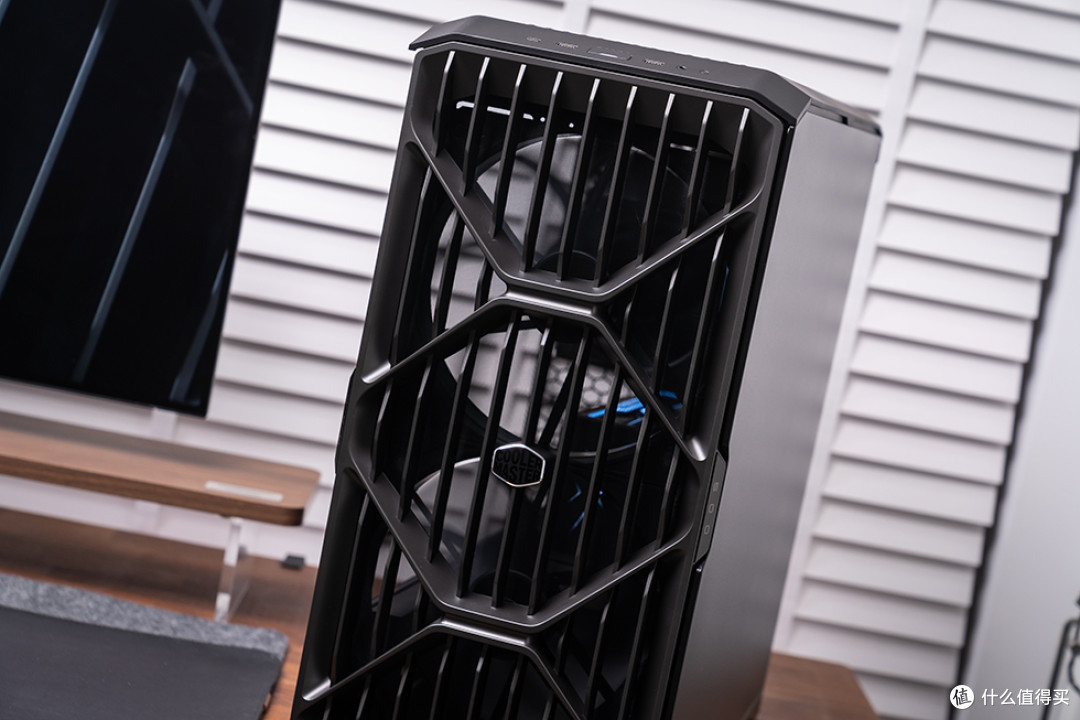

HAF II 500整体采用简约硬朗的机甲风造型，整机线条方正利落，摒弃冗余装饰，全程为散热让路，完美契合硬核装机的风格定位。机箱尺寸为557×262×548mm，体量适中不臃肿，兼顾摆放兼容性与内部空间充裕度。前脸采用全覆盖开放式通透网孔设计，无封闭面板遮挡，最大程度降低进风风阻，让前置风扇可以无遮挡吸入冷空气，从根源提升进风效率。

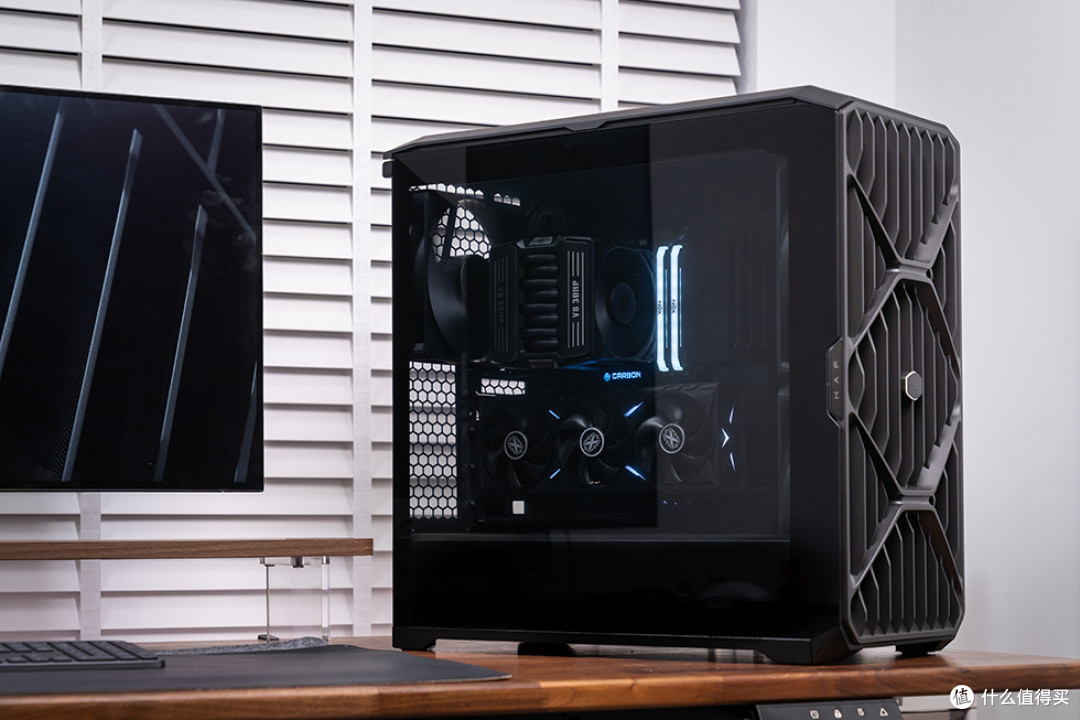

机身左侧为高清钢化玻璃侧透设计，透光性出色，右侧为封闭式钢板设计，强化机身结构稳定性，同时有效隔绝内部风扇噪音。机箱顶部采用镂空格栅结构，兼顾散热排风与防尘效果，尾部规整简约，预留充足的排风与走线空间，整体外观设计做到了颜值、实用性、散热性三者均衡统一。

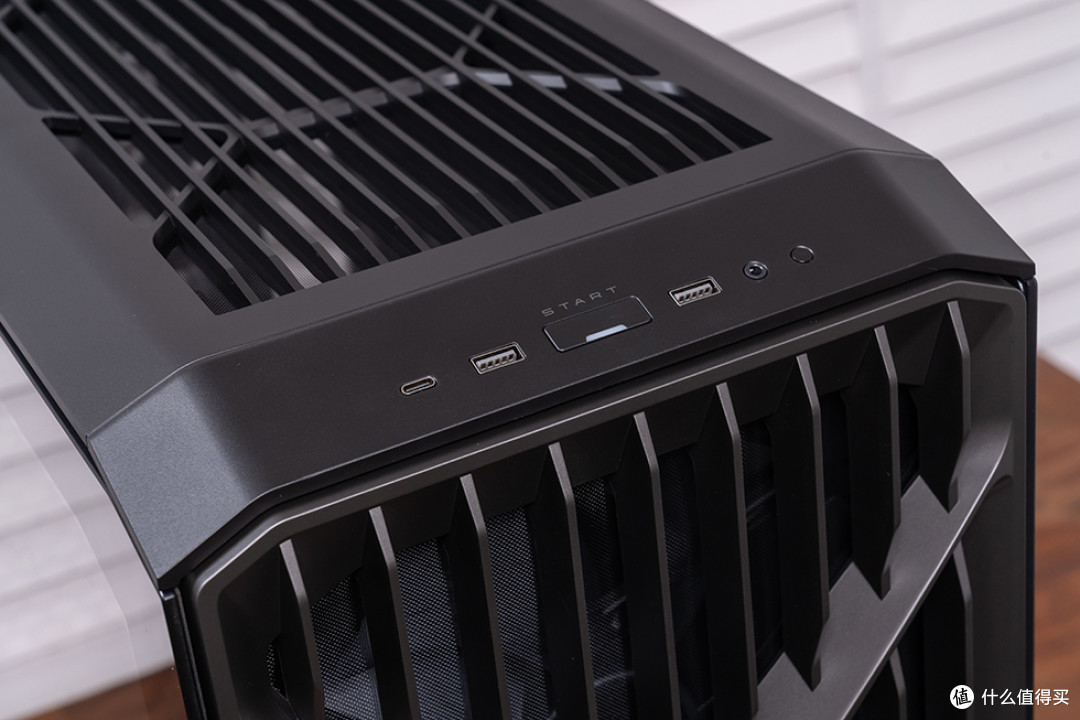

机箱IO接口集中前置顶部，贴合日常插拔使用习惯，布局规整简洁，接口规格拉满，适配高端外设与高速传输需求。核心配置包含1个USB-C 20Gbps高速接口、2个USB-A 5Gbps接口以及1组3.5mm二合一音频接口。

作为高端旗舰机箱，HAF II 500拥有越级的硬件兼容能力，全面适配本次装机全套旗舰硬件，同时可兼容市面主流高端发烧配件。主板层面，支持SSI-CEB、E-ATX、ATX、MATX等多规格主板，提供8个PCIe插槽，可安装最常430mm尺寸的旗舰机显卡。CPU散热器最大限高可达220mm，顶部支持3颗120mm/140mm风扇、2颗160mm/180mm风扇，可兼容280mm、360mm常规冷排，同时支持2×180mm加宽360mm冷排。

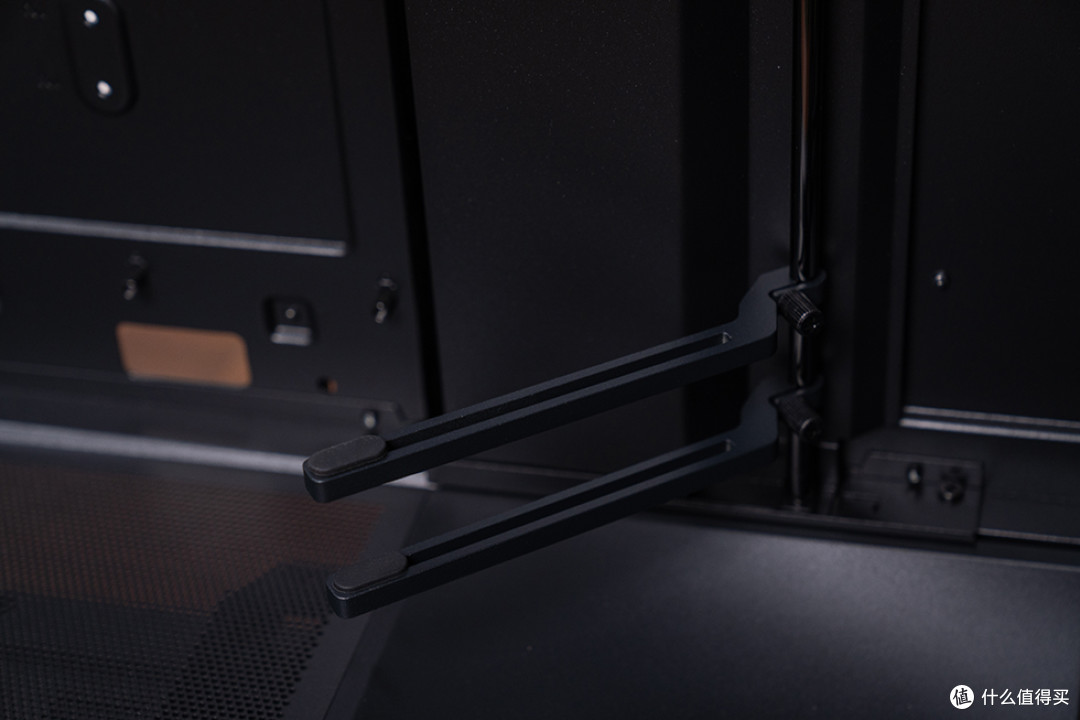

箱配备多项人性化装机结构，包含错层线材管理系统、可滑动遮线盖板、多模式显卡支撑架，支持单卡、双卡灵活适配，既方便硬件安装固定，又能规整背部走线，兼顾装机效率与内部整洁度。

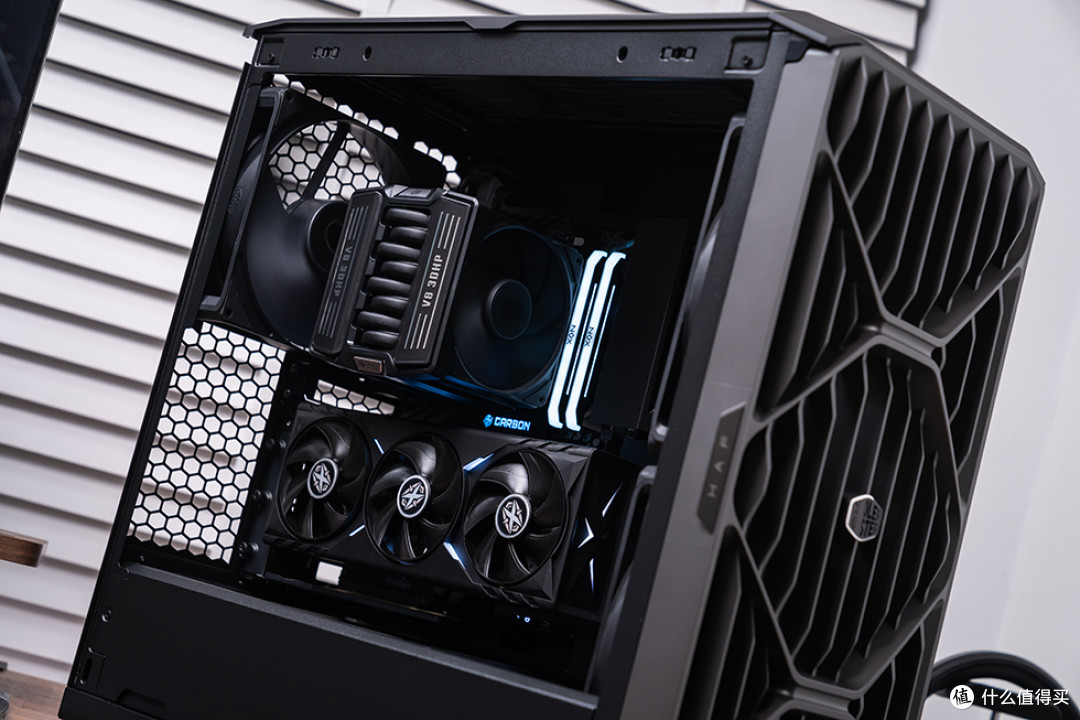

HAF II 500内部采用错层全域风道结构与开放式分区设计，摒弃传统机箱局促的内部布局，为高性能散热量身打造。机箱出厂预装三颗旗舰级Mighty40系列加厚风扇，分别为前置两颗220mm×40mm F220大尺寸进气风扇、后置一颗180mm×40mm V180排风风扇，加厚扇体搭配大尺寸扇叶，前置单颗220mm F220风扇最大风量可达214.57 CFM，后置180mm V180风扇最大风量164.34 CFM，是整机高效散热的核心硬件基础。

风道设计极具巧思，前后大面积开孔降低全域风阻，底部搭载专属加权分流器导风坡道，可精准分流气流，将核心冷风导向显卡高发热区域，剩余气流覆盖电源、硬盘舱位，实现整机硬件无死角散热，彻底避免局部积热。

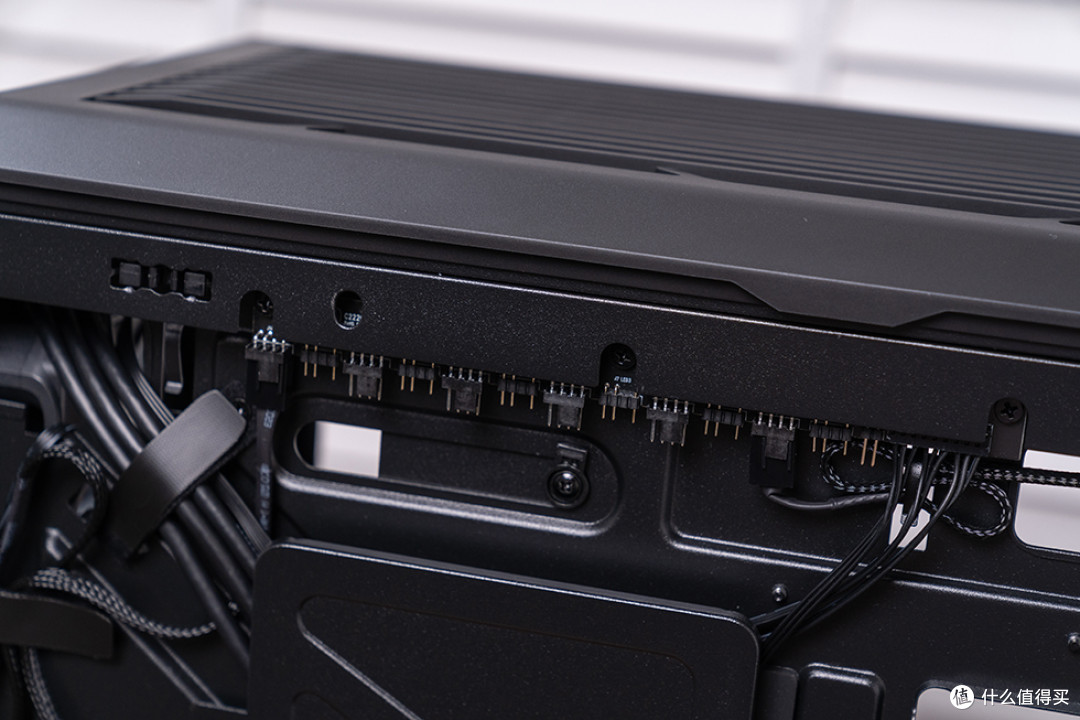

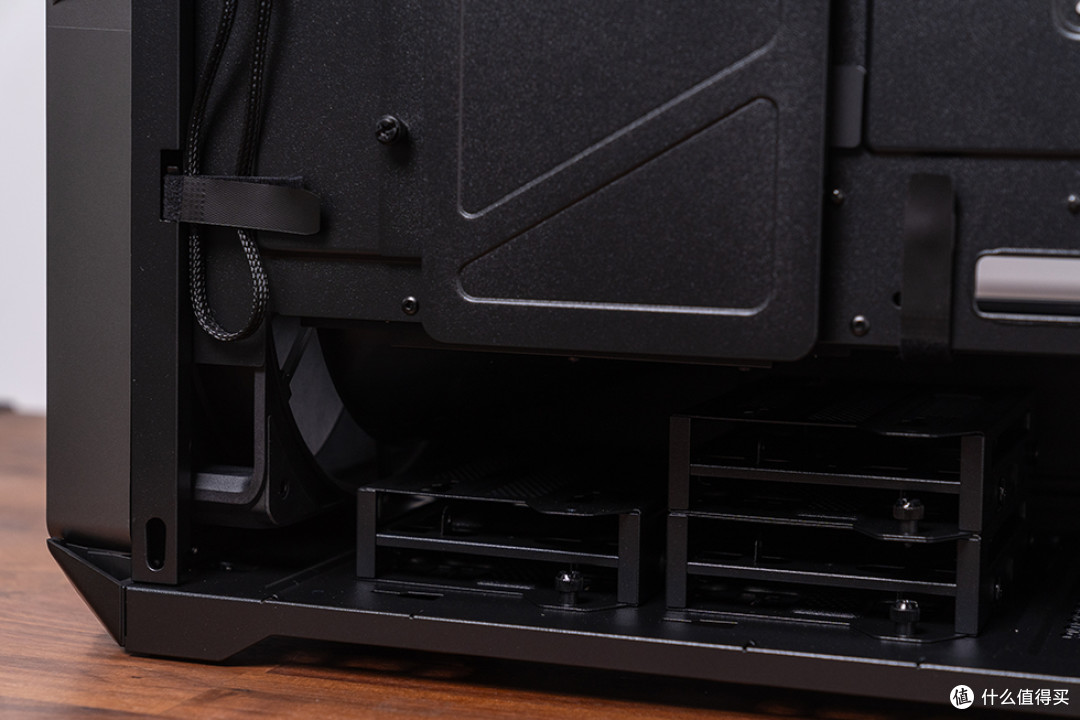

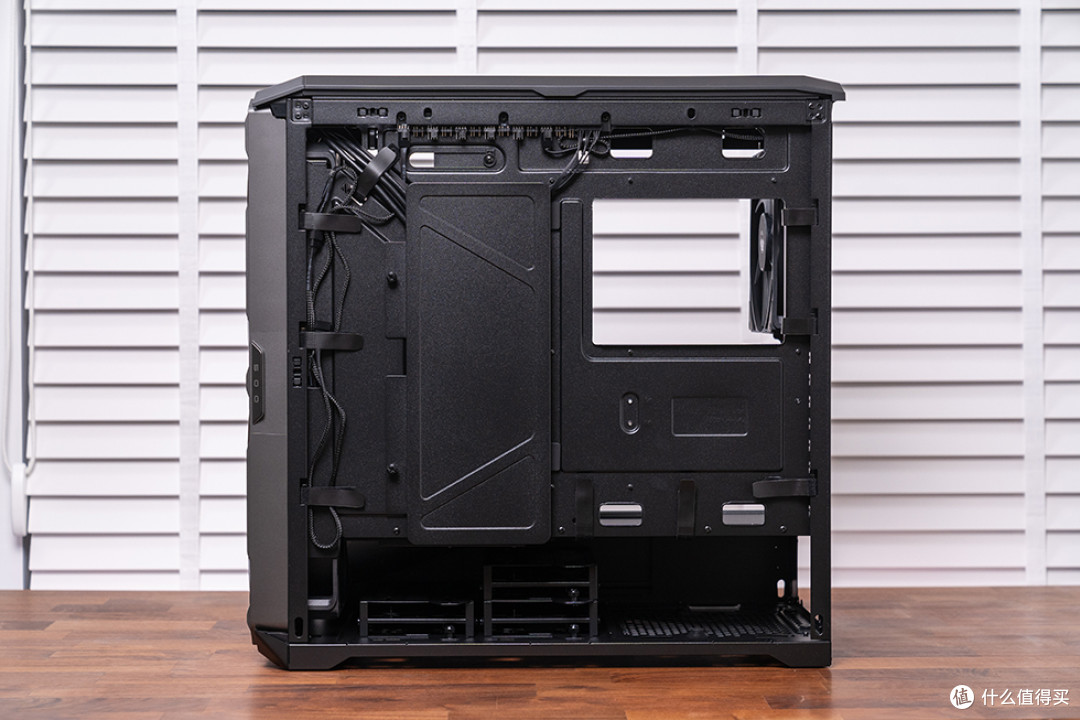

机箱的背面理线空间充裕，走线槽位、理线挡板搭配合理，标配1个风扇和ARGB的集线器，可以额外提供6个PWM接口和6个ARGB接口。底部硬盘仓容纳3块3.5英寸硬盘或者6块2.5英寸硬盘，电源仓支持150mm-210mm全规格ATX电源。

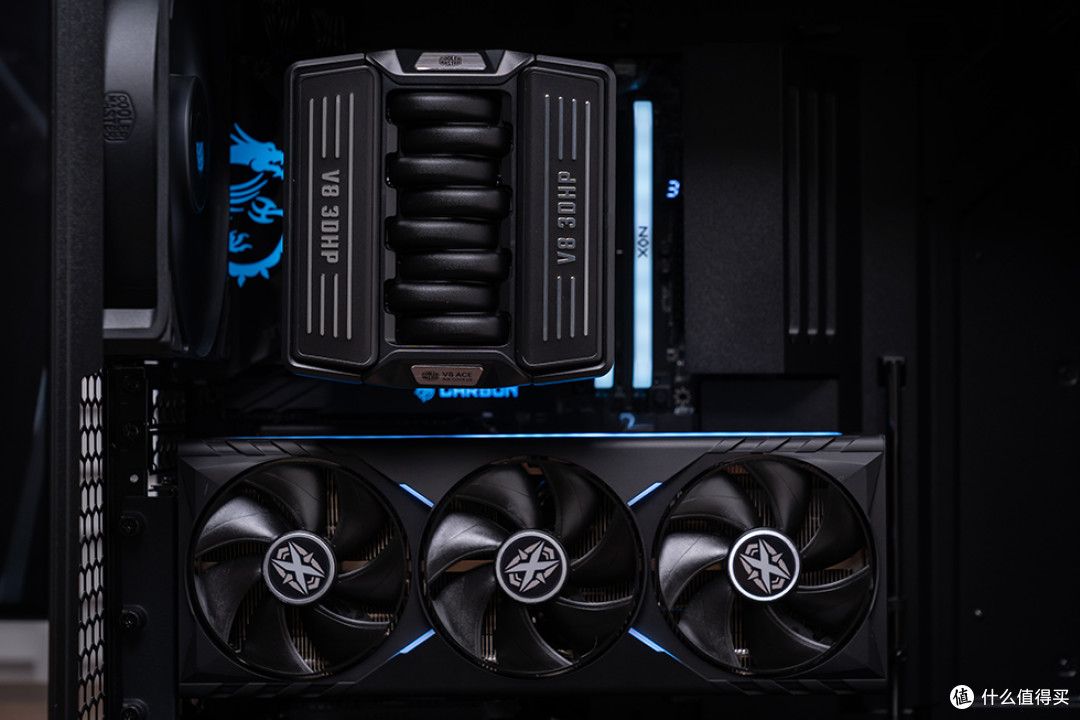

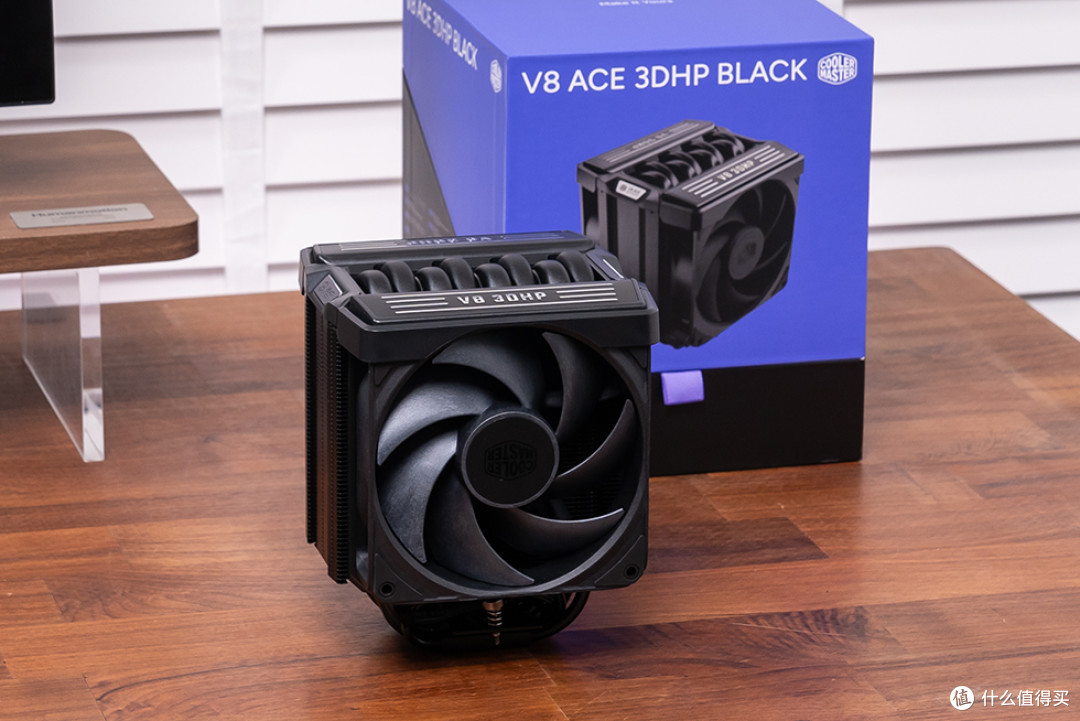

V8 Ace 3DHP延续系列经典V型引擎机甲设计风格，造型酷似超跑引擎结构，辨识度拉满，硬核质感与HAF II 500机箱风格高度统一。

散热器采用微缝隙双塔外形、单塔紧凑架构，整体尺寸控制合理，兼顾散热面积与机箱兼容性，不会出现遮挡内存插槽、干涉机箱侧板的问题。整体做工扎实，鳍片排列规整、密度均匀，采用高精度回流焊工艺，鳍片与热管贴合紧密，杜绝虚焊、导热断层问题，从硬件结构上保障热量快速传导。

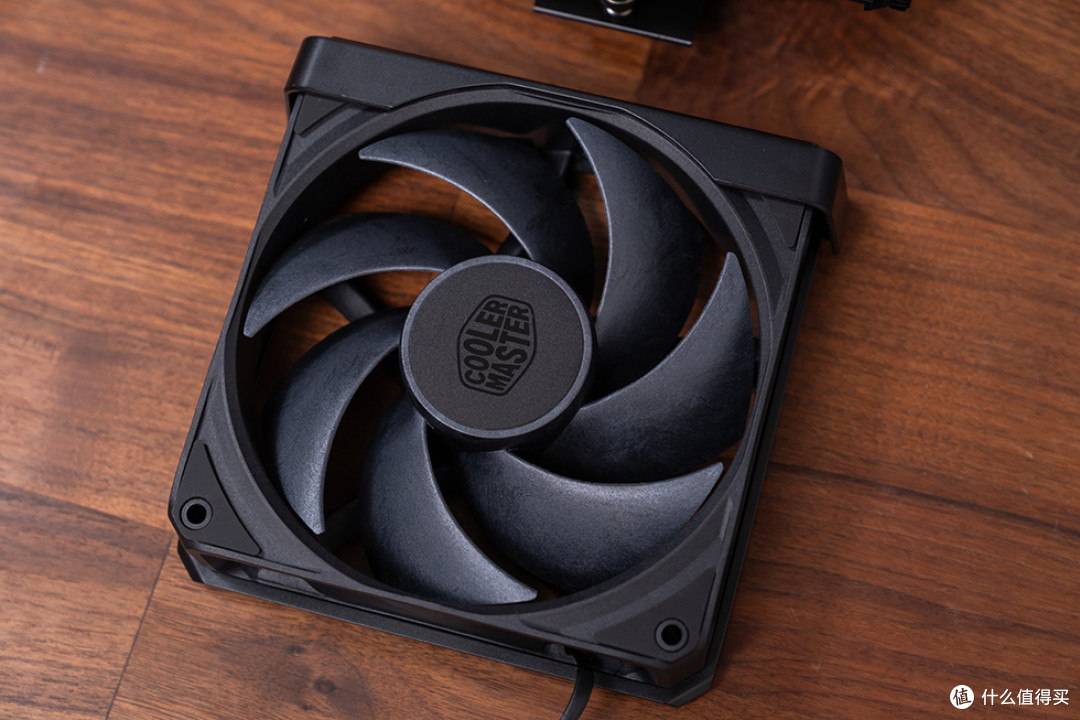

风扇方面标配2颗12030加厚工业级LCP扇叶风扇，相较于常规12025风扇，加厚扇体进风量更大、风压更足，前置风扇为一把7扇叶，峰值转速2500±250 RPM的正叶风扇，后置则是一把9扇叶，峰值转速2050±250RPM的反叶风扇。

风扇搭载卡扣式滑轨设计，拆装便捷，后期清洁、更换风扇无需繁琐操作，日常维护十分省心。

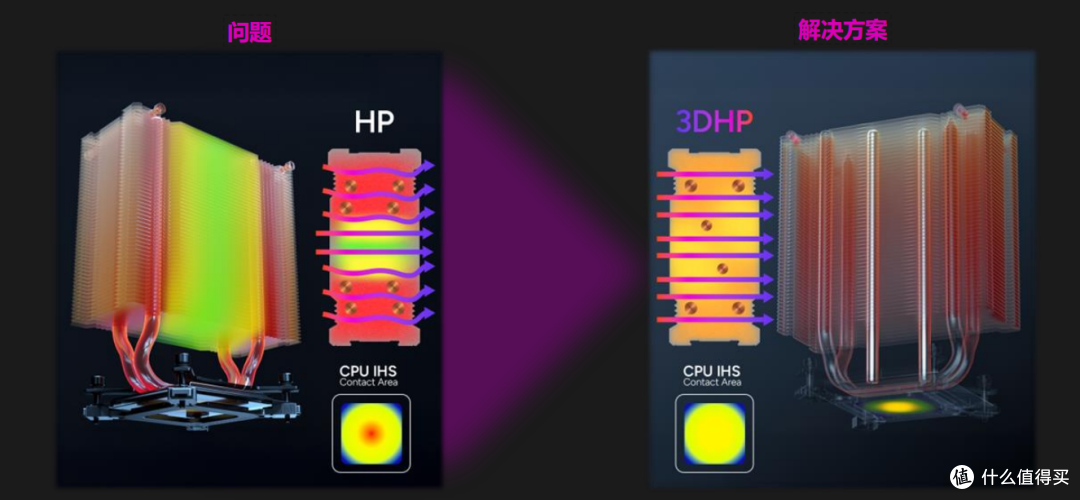

这款散热器最大的核心亮点为独家3DHP立体热管专利技术，也是其碾压传统风冷的关键。区别于传统平直热管导热效率低、热点覆盖不全的短板，V8 Ace 3DHP采用2根3DHP立体热管+4根SCHP超导热管的混合架构，2根核心3DHP热管可垂直贴合CPU核心热点区域，精准覆盖核心发热源，相较传统热管导热效率提升30%，大幅缩短热量传输与回水距离，解决高端CPU局部积热难题。

4根辅助超导热管全面覆盖CPU周边发热区域，形成“核心精准导热+全域均匀散热”的立体散热体系，以6热管规格实现超越传统8热管的散热效能，彻底告别盲目堆料，散热效率实现质的提升。同时针对AMD平台进行专属优化，配备AMD专属调校铜底，接触面贴合度更高，适配AMD旗舰系列，如 9950X/9950X3D/2，充分释放多核满血性能。

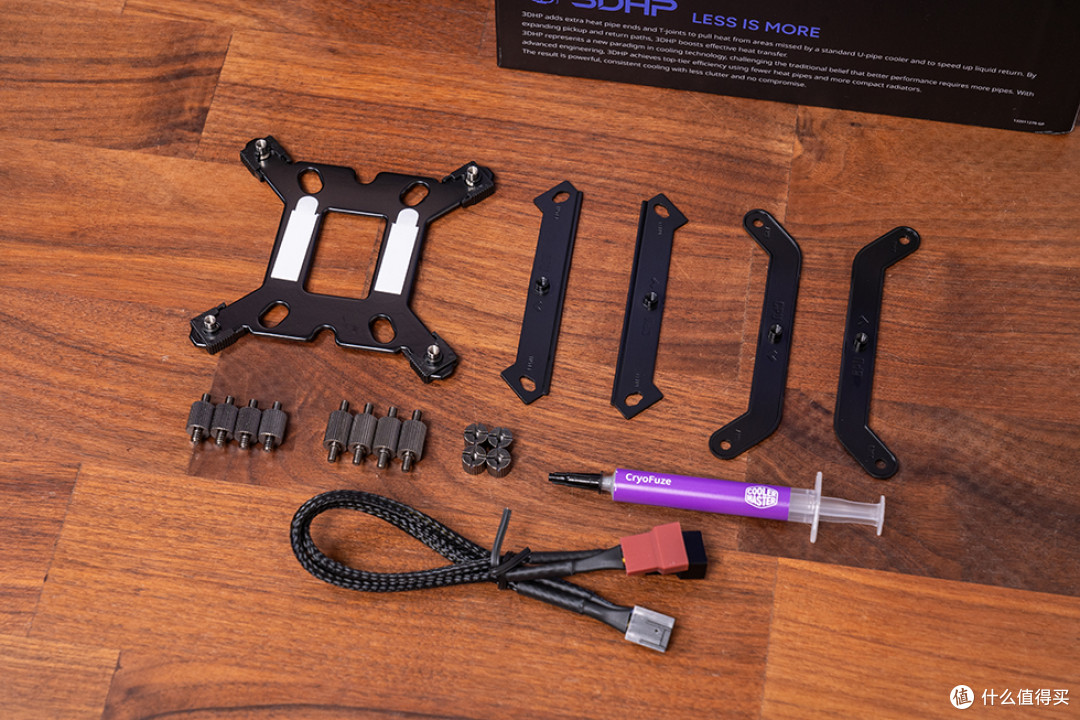

附带扣具采用独立包装，支持intel的LGA2066/2011v3/2011/1700/1200/1151/1150/1155和AMD的AM4/AM5平台，同时附送一条风扇一分二PWM线和一支2g装Cryofuze导热硅脂。

微星MPG X870E CARBON WIFI暗黑主板采用碳纤维纹理PCB装饰层与磨砂金属质感散热装甲组合，延续微星暗黑系列标志性"金属机甲"风格，整体配色以深灰黑为主，搭配斜切线条和图形LOGO点缀。

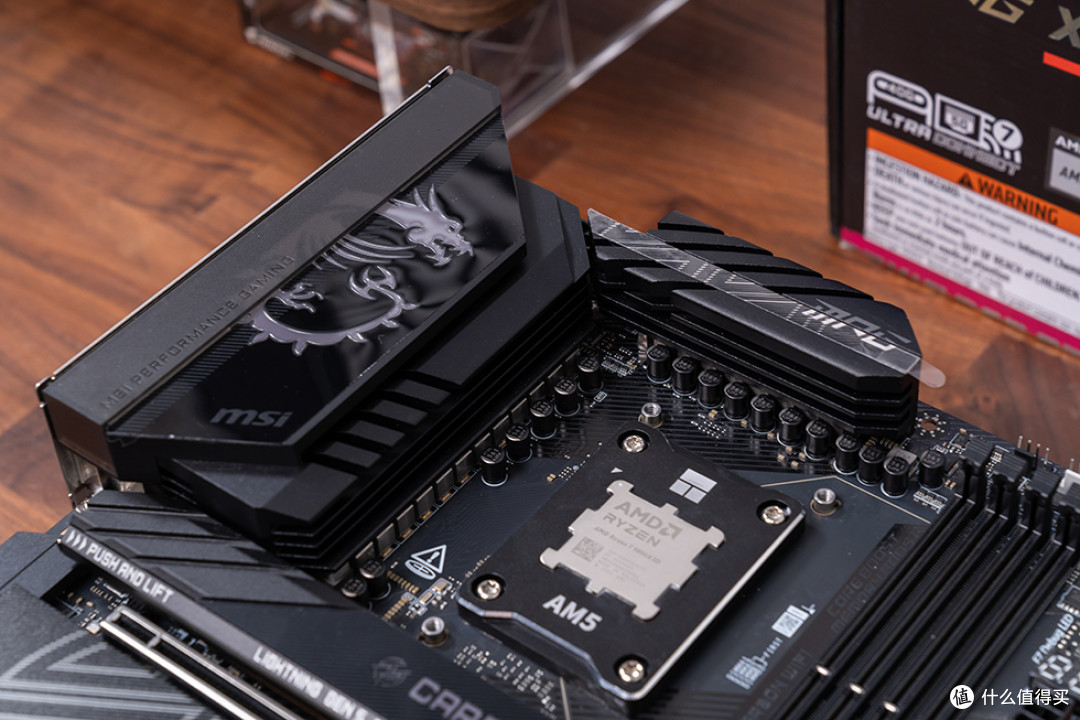

微星MPG X870E CARBON WIFI暗黑主板的VRM散热模组通过6mm热管连接，底部搭配7W/mK高系数导热垫。表面覆盖激光蚀刻龙纹图腾，支持Mystic Light RGB幻彩灯效（可通过MSI Center软件自定义）。采用18+2+1相数字供电设计，核心部分采用110A DrMOS，搭配第三代钛金电感与日系黑金电容，双8Pin CPU供电接口提供持续功率输出，可满足Ryzen 9 9950X3D旗舰超频需求。

微星MPG X870E CARBON WIFI暗黑主板在内存方面采用4*DIMM双通道设计，单槽最大容量支持64GB内存，插满四槽可达256GB。官方标称OC频率达8400MHz+，采用独立内存供电模块和SMT贴片工艺，抗干扰能力提升30%

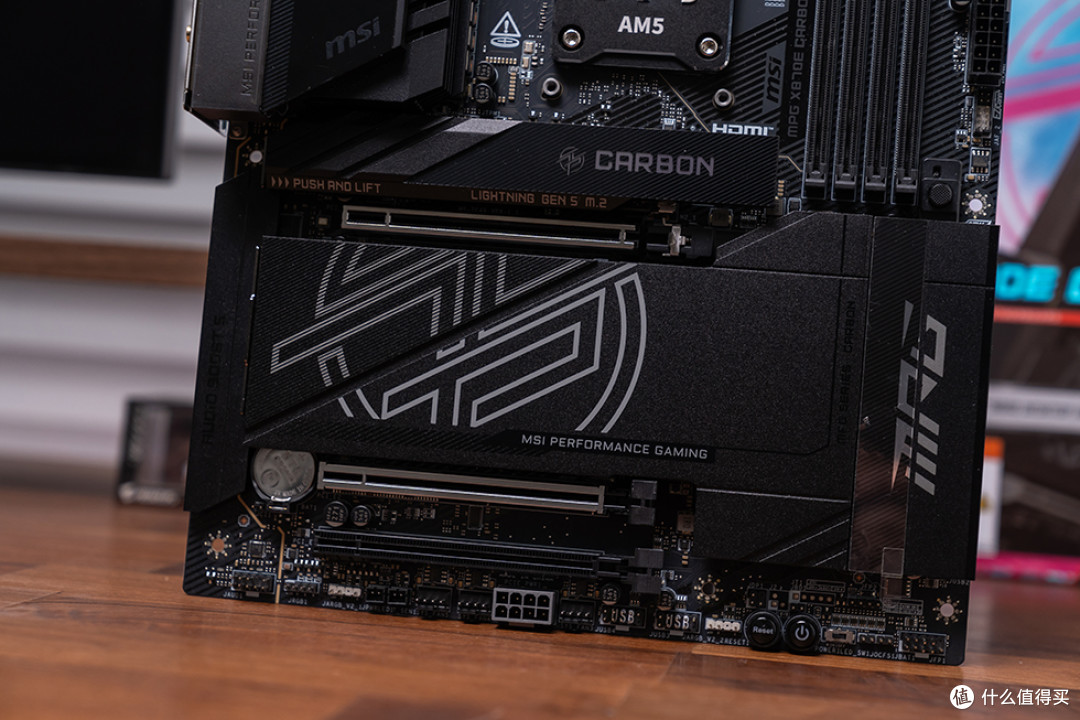

微星MPG X870E CARBON WIFI暗黑主板提供了三个全长的PCIe插槽，上方的两个均做了金属加固处理。PCI_E1支持 PCIe 5.0 x16规格运行，PCI_E2支持 PCIe 5.0 x4规格运行，均来自CPU。其中PCI_E1还配备了显卡易拆按键结构。PCI_E3来自芯片组，支持PCIe 4.0 x4规格运行。

微星MPG X870E CARBON WIFI暗黑主板提供了4个M.2槽位，并为其配置了全新第二代M.2冰霜铠甲。M.2_1和2槽位来自CPU直连，M.2_3、4槽位则由芯片组提供。M.2_1、2为PCIe 5.0 x4 模式，其他2个槽位为PCIe 4.0 x4 模式，其中，M.2_1、4配备了独立的双面M.2 Shield Frozr II散热装甲，M.2_2、3两个槽位共享一块大面积的M.2 Shield Frozr II散热装甲。

后置I/O区域采用了一体式I/O背板，提供了Clear CMOS按钮、Flash BIOS按钮、Smart Button按钮、HDMI 2.1、2*USB 40Gbps Type-C、2*USB Type-C 10Gbps、9*USB Type-A 10Gbps、5G和2.5G双网口、Wi-Fi 7天线接口以及带S/PDIF输出的音频接口。

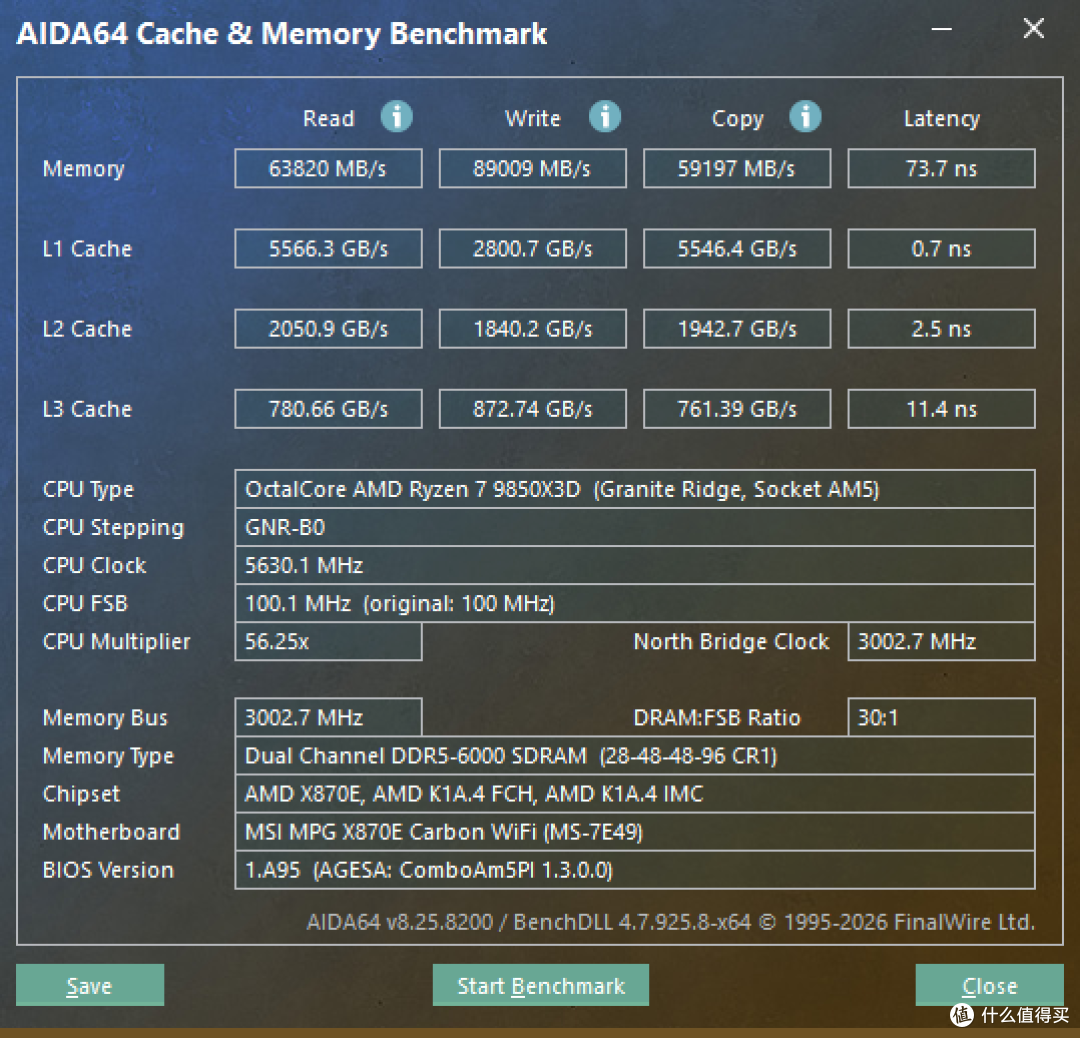

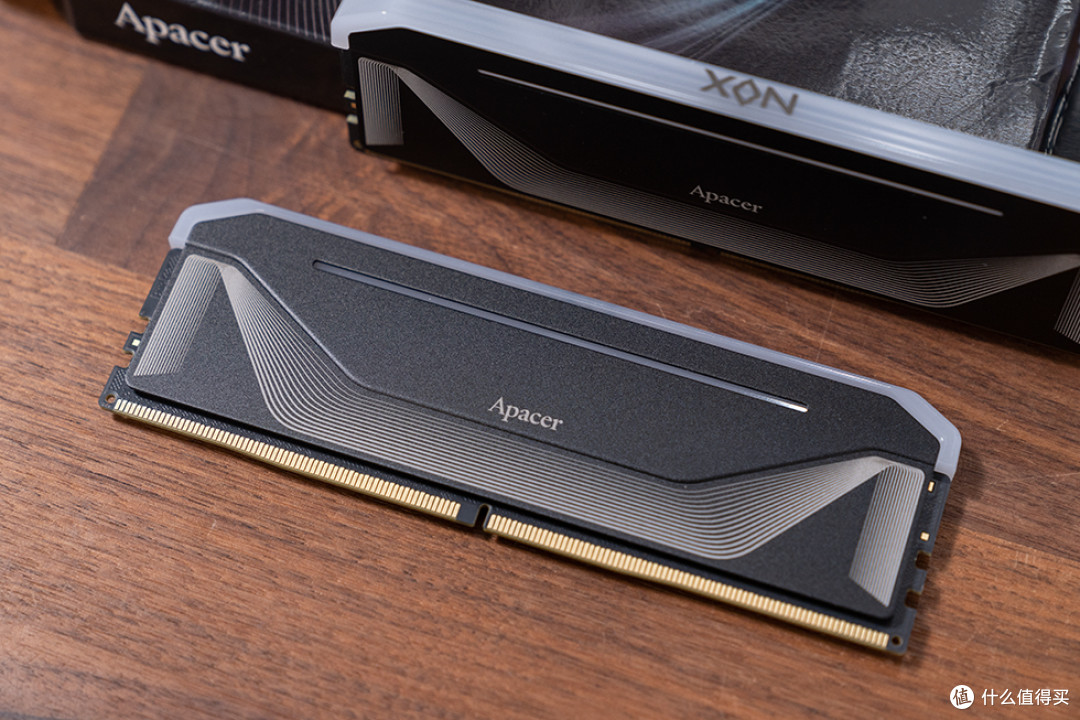

内存则选用了宇瞻全新的NOX RGB DDR5 内存，采用海力士原厂颗粒，单条容量16GB，支持Intel XMP3.0与AMD EXPO™单键超频技术，选择了AMD平台的黄金时序C28。开启XMP后，频率则为6000Mhz，时序 28-48-48-96 CR1，内部搭载PMIC（电源管理芯片），能有效管理电流，确保系统稳定高效运行。

散热片采用高级铝合金散热片设计，提供优异的散热效能。高度仅44mm，即使周围安装大型双塔CPU散热器，也不干扰风扇或散热器的鳍片，更灵活的安装选择。

超广域RGB均匀导光技术，支持各大主板厂的RGB灯光控制软件，自定义发光的色彩与模式，玩出属于自己的灯光风格。体验身临其境的游戏氛围，让您全心投入。

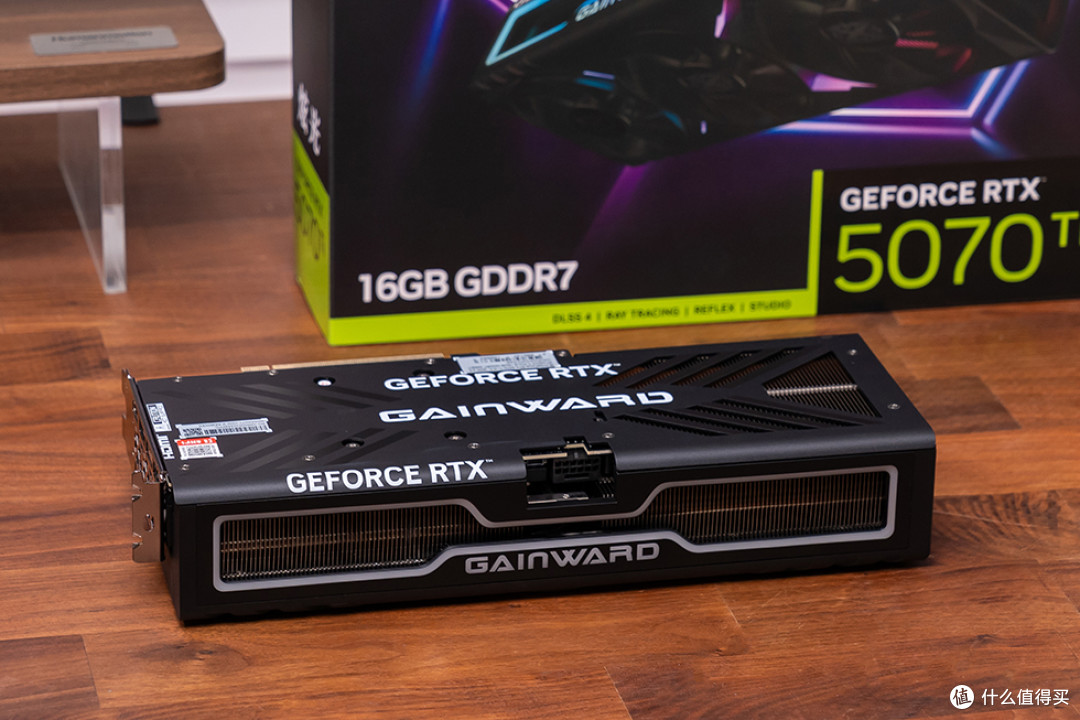

耕升 RTX 5070 Ti 炫光·超 OC 搭载 NVIDIA Blackwell 架构 GPU（核心代号 GB203），集成 8960 个 CUDA 核心、第四代 RT Core 与第五代 Tensor Core。其出厂加速频率高达 2512MHz，远超公版参考值，配合 16GB GDDR7 显存（256-bit 位宽，28Gbps 速率），为 4K 乃至更高分辨率下的光追与 AI 渲染提供了充沛带宽与计算力

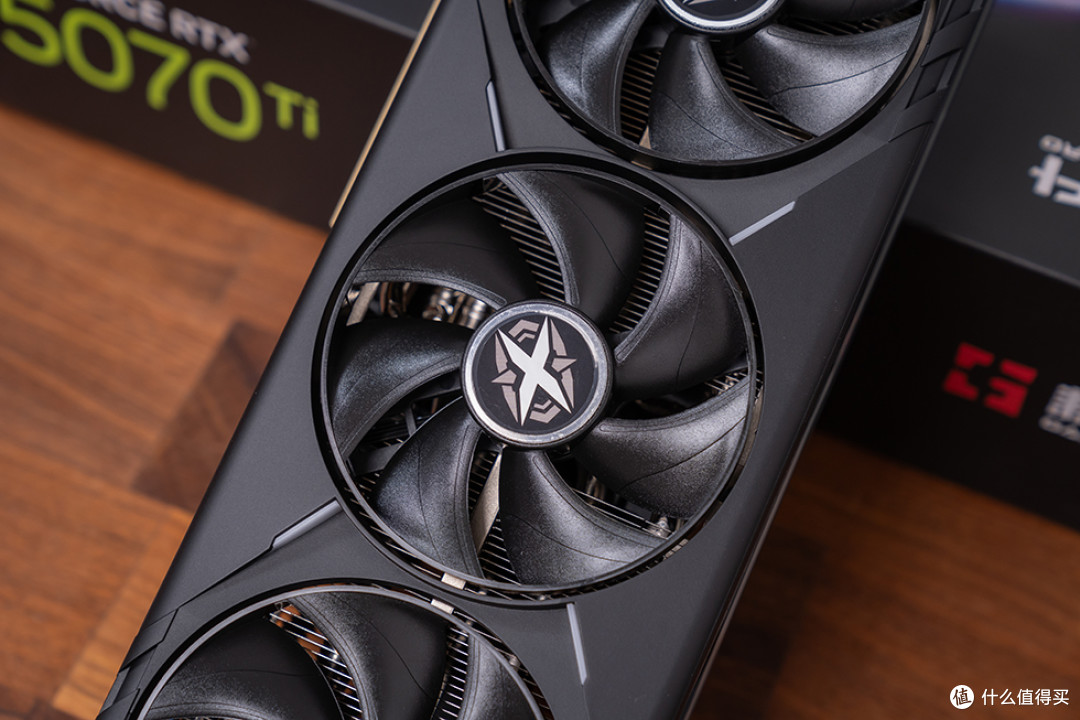

耕升 RTX 5070 Ti 炫光·超 OC 延续并升级了“X”系列的设计语言，整体造型凌厉而富有未来感。正面采用全开孔环形格栅，搭配三颗经过空气动力学优化的 92mm 第三代炫风之刃环形七叶风扇，支持智能启停。

散热系统是该卡的一大亮点。耕升为其配备了第三代「炫之黑曜石」散热方案，内部整合 7 根复合镀镍热管（2 根 6mm + 5 根 8mm）与大面积 VC 均热板，结合穿透式镂空 PCB 设计，热量可快速从核心传导至密集鳍片阵列。背板采用厚实金属材质，不仅增强结构强度，还能辅助导热。

耕升 RTX 5070 Ti 炫光·超 OC 整体尺寸为318*141*60mm（含挡板），采用双槽越肩设计，整卡厚度控制得当，即便在紧凑机箱中也能轻松安装，兼顾性能与兼容性。中央嵌入支持 ARGB 灯效的“Gainward”Logo，可通过主流主板软件实现神光同步。

显卡采用 12 层高密度 PCB 与 10+4+3共计17相供电，确保在高负载下电压稳定、响应迅速。采用12V-2x6供电接口，旁边还有一个4pin的RGB幻光同步接口，TGP 功耗设定为 300W，建议搭配 750W 及以上优质电源使用。

IO接口方面，配备了3个DP 2.1b接口和1个HDMI 2.1b接口，能够满足用户在单屏或多屏设置下的高分辨率和高刷新率需求。

电源来自 MONTECH CENTURY II GOLD 1050 ATX3。通过 80 PLUS 金牌与 Cybenetics 白金双重认证，支持英特尔 ATX 3.1 规范，可承受 200% 瞬态负载，提供 1 组 12V-2×6 原生供电。提供6项工业安全防护机制与 10 年质保。

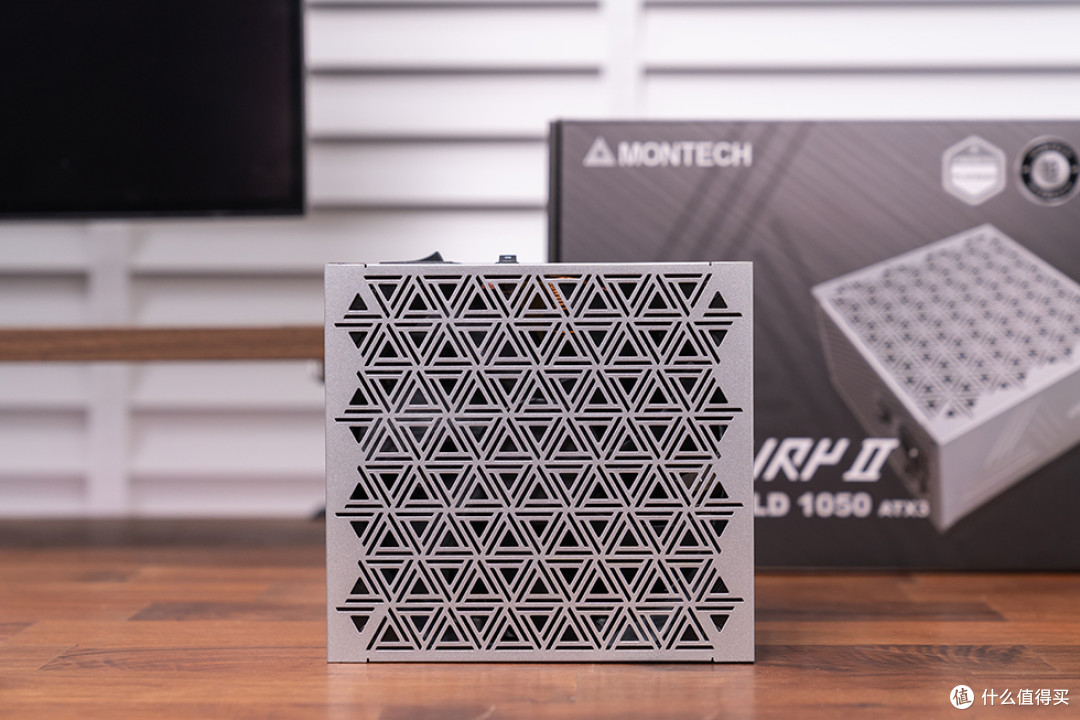

MONTECH CENTURY II GOLD 1050 ATX3电源采用简约银灰金属外观，标准ATX规格尺寸为114 x 150 x 86毫米，可完美兼容市面主流中塔及以上规格机箱，正面通风面罩上MONTECH 标志与专属字体，结合上盖镂空与侧面线条，展现洗鍊、锐利的金属风格。内部配置了一枚高性能135mm F.D.B风扇，7张大扇叶设计有效降低主机温度。

核心配置上，MONTECH CENTURY II GOLD 1050 ATX3电源采用 Active PFC、Half-Bridge LLC 及 DC-to-DC 技术，100% 日本制电容，电源符合ATX 3.1与PCIe 5.1规范，可承载200%的整机瞬时功耗与300%的显卡瞬时峰值功耗，能为高性能主机提供稳定持续的电力支持。

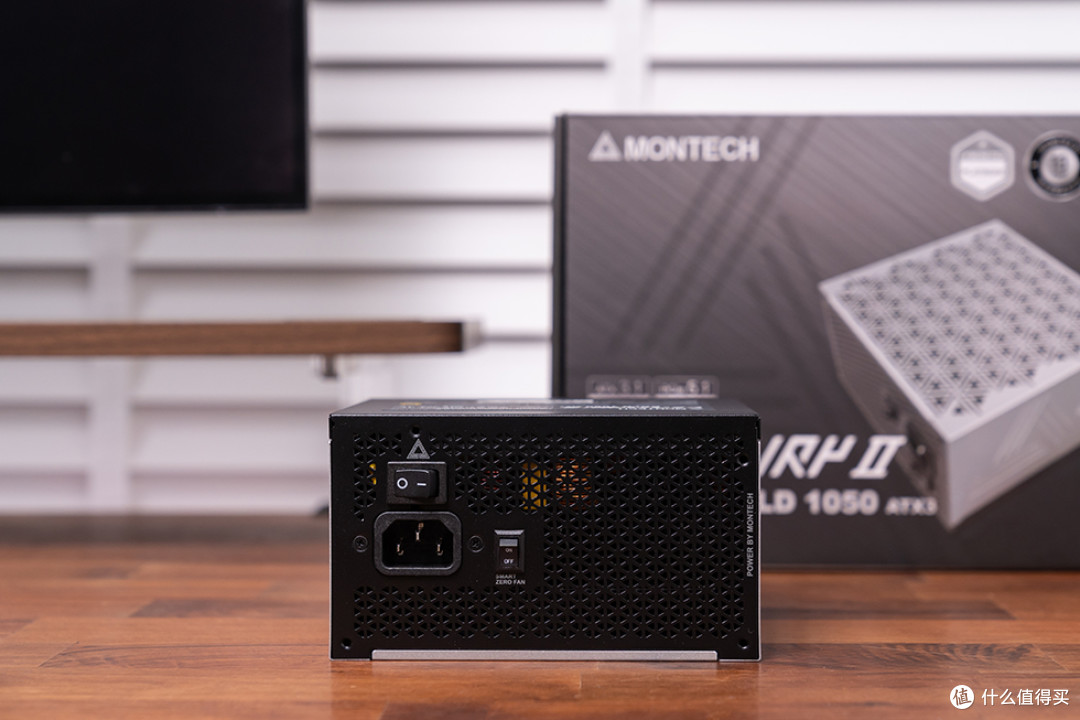

MONTECH CENTURY II GOLD 1050 ATX3电源尾部嗲有独立的Smart Zero Fan控制开关，开启ECO 模式后，根据温度智慧启动，有效平衡散热效能与低噪运作，打造安静稳定的使用体验。

MONTECH CENTURY II GOLD 1050 ATX3电源的采用全模组设计，其中有5个8pin接口可用于扩展CPU与显卡供电接口，有4个6pin则用于扩展SATA供电以及D型4pin供电，配备符合 PCle 5.1 规范的原生 12V-2x6 接口，随附扁平线材与全模块化设计，让整体组装更利落。
