DIY魔镜挂钟,千万不要盯着看

首先奉上B站链接：



注意：不满18岁儿童请在成年人陪同下观看

代码地址

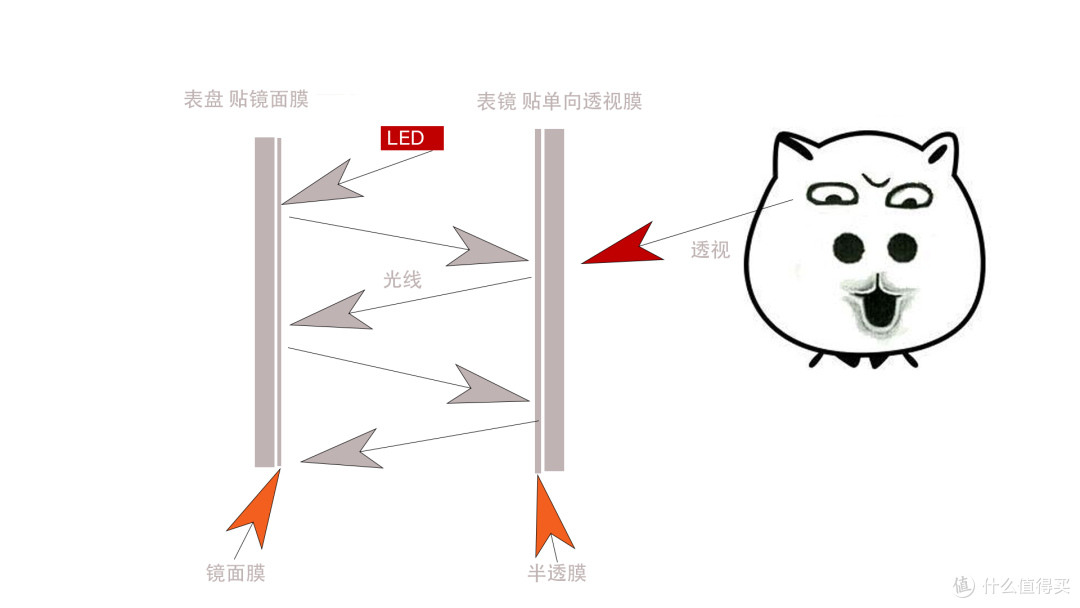

它的原理非常简单，只是LED的光在两层镜面之间相互反射而已，你射给我，我射给你，如下所示：

制作这个我们需要一个废弃的挂钟，新的也成，最便宜的就成，比如下面这个

HPANPAN挂钟创意时尚时钟静音石英钟表客厅卧室简约钟表现代简约静音钟时尚个性全蓝色26CM39元京东去购买

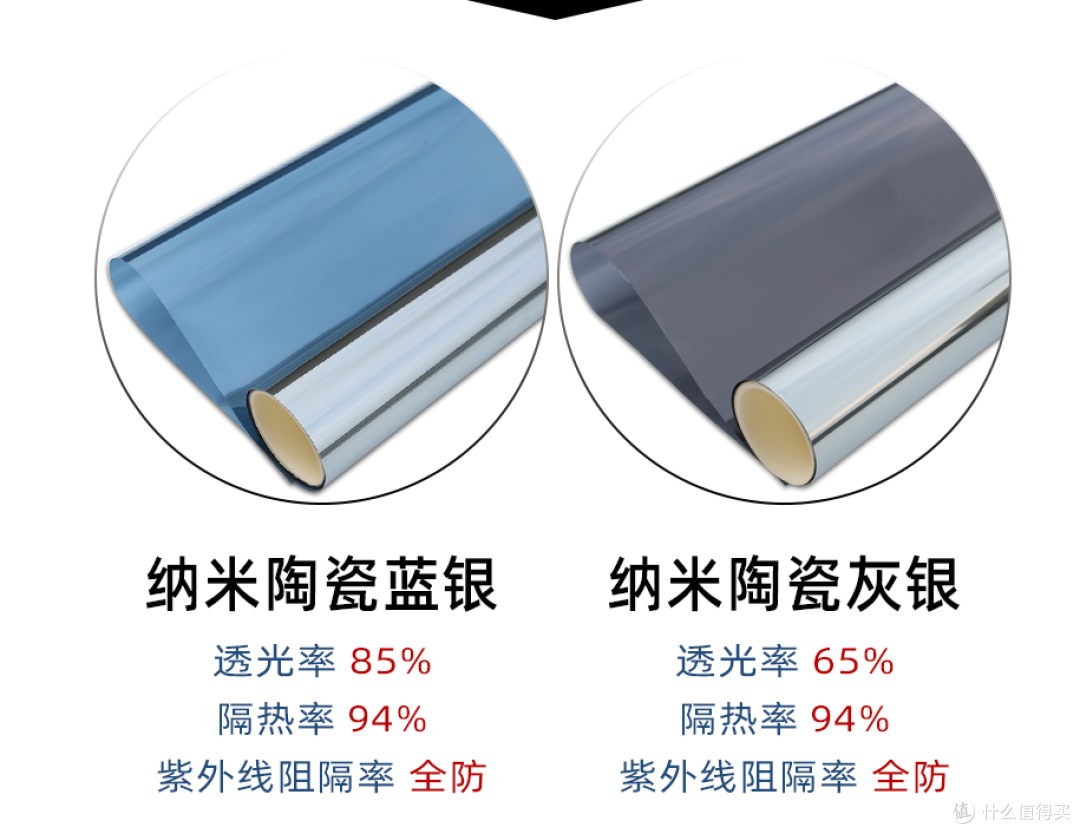

一块半透反射窗膜，尺寸要大于时钟面积*2，因为我们最终需要切两块

一条WS2812 RGB灯带

制作过程

第一步：挂钟解体，将挂钟的表镜，边框，指针等统统拆除，表盘如果是泡沫的也一并拆除，如果是硬质的光滑的就可以留着，因为后续要在表盘上贴膜，软的材质贴完有气泡

表盘拆完的样子非常丑

我切了一块黑色亚克力代替挂钟自带的泡沫表盘

第二步：贴膜

将表镜和表盘表面喷水，水里最好加点洗洁精增加润滑度，喷水后将膜揭开贴在表镜和表盘上，等待干燥

表盘贴膜

表镜贴膜

第三步:打孔穿灯

在挂钟边框打孔，大小足以穿过灯带

将灯带梳理整齐贴在灯一周

将灯带穿过孔，并绕一圈使用双面胶贴在挂钟边框内部

恢复表针

在表盘中央打孔，将指针恢复原位

第四步：恢复挂钟

将贴好膜的表镜，边框恢复，注意：表镜反光的那一面朝里，也就是反光的一面面对指针

至此，整个硬件部分的施工就完毕了，通电以后，你就已经能看到时钟的无限反射效果了

接下来就是控制灯光的颜色和节奏变化，需要一个控制器，如果你不喜欢编程，可以买这种现成的，直接怼上就完事了，还带遥控，甚至还有支持app控制的，跟着音乐节奏变化的等等，淘宝搜ws2812控制器就行，玩法很多的，买到合适的控制器，气氛这块拿捏的死死的

但是用现成的显然不是我的风格，于是我用esp8266开发板做了一个简单的控制器并实现了几种显示效果，就是视频里面的那几种，代码也在上面给出来了。

有人可能想问我视频里面的指针为什么不动，因为我恢复指针安装的时候给弄残了

祝大家都能做出自己喜欢的魔镜
