通过对苹果M2 Pro芯片的深度拆解，可以揭示其真实定位并非简单的性能堆料，而是对前代架构的深度优化与修正。这一分析有助于理解苹果芯片策略的演进，并为何说M3 Pro才是其理想的Pro级形态，为理解芯片设计思路提供了新视角。
智能速览
CPU部分为8个性能核与4个能效核组合，性能核频率可达3.5GHz。
GPU核心数量增至19个，但关键提升在于前端控制器的架构优化。
内存颗粒从2颗增至4颗，且与M2共用编号，或为控制成本。
芯片集成了总计24MB的大容量SLC缓存，位于内存通道附近。
综合分析认为，M2 Pro更多是优化之作，M3 Pro才是苹果理想的Pro芯片。
精华内容

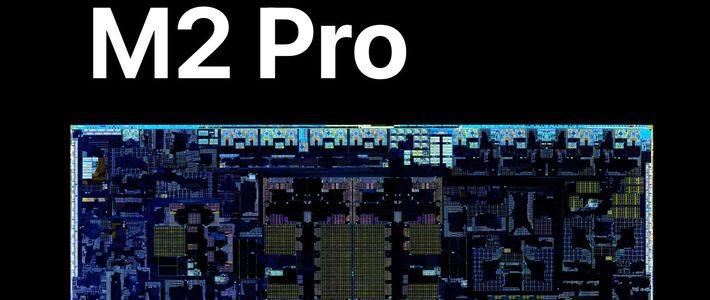

深入M2 Pro芯片的内部结构，会发现它的升级远非简单的参数堆砌。它在CPU、GPU等多个关键部分进行了精细的架构调整，这些改动揭示了苹果在第二代大规模芯片设计上的真实思路。
CPU架构微调
M2 Pro的CPU部分包含8个性能核心和4个能效核心，其性能核心架构与A15相同，频率可达3.5GHz。性能核心被分为两组，每组4个核心共享16MB的二级缓存，这种设计类似于AMD Zen2的结构。
能效核心数量从M1 Pro的2个增加到4个，提升了低功耗场景下的能效表现。此外，芯片还集成了高性能的AMX协处理单元，用于加速特定计算任务。这些调整确保了CPU部分拥有极高的IPC（每时钟周期指令数）。
GPU优化显著
M2 Pro的GPU核心数量为19个，但布局很特别，并非对称分布，而是由一组3核心和四组4核心构成。拆解发现，这代GPU最大的提升在于前端控制器部分。
相比前代，GPU前端、缓存和总线占整个GPU部分的比例从16.1%降至15.7%，这表明苹果团队吸取了上代GPU控制部分的教训，通过优化架构提升了效率。每组GPU核心拥有共计4MB的二级缓存，整体性能提升显著。
缓存与内存策略
苹果芯片的一大特色是SLC（系统级缓存），M2 Pro延续了这一设计，在内存通道接口附近集成了两块SLC，每块由4块3MB缓存组成，总计24MB。
内存方面，芯片顶盖下覆盖的内存颗粒从M1 Pro的2颗增加到了4颗，编号为海力士颗粒。值得注意的是，其编号与标准版M2相同，这很可能是苹果为了降低成本而采用的通用化设计策略。
定位与产品演进
在外围接口上，M2 Pro配备了丰富的I/O，包括支持雷电协议的USB4接口、PCIe 4.0通道以及专为摄像头连接设计的CSI接口，满足了专业设备的需求。
综合来看，M2 Pro并非一次激进的性能飞跃，而更像是对前代产品的深度优化和问题修正。拆解后的结论是，作为苹果第二代大规模设计的芯片，M2 Pro承担了承上启下的角色，而后续的M3 Pro或许才是苹果真正想要实现的Pro级芯片形态。
对M2 Pro的拆解，不仅是硬件解析，更是对苹果产品策略的一次洞察。它揭示了Pro芯片在迭代中的角色变化，从优化修正到理想形态的演进，让人更加期待未来苹果芯片将如何重新定义性能与能效的边界。这种精益求精的工程思路，正是其成功的基石。
关键评论
拆解认为M2 Pro是优化之作，而M3 Pro才是苹果想要的Pro级芯片。
普遍认为苹果的芯片设计越来越精湛，技术实力不容小觑。
有观点认为M系列Pro及以上才是真正的电脑用芯片，标准版是延续平板芯片路线。
