鱼巢FLEX小1U电源试用拆解，给蜗牛星际NAS换电源，踩坑了吗？

我的蜗牛星际（装的飞牛）本来配的是一个ZUMAX的150W电源，看用料和评价都还行，再加上负载不大，就一直用着。用了5年多，其他问题没有，只坏过一块2.5寸叠瓦盘，但未必是电源的原因。最近终出了点小毛病，也到换的时候了。

看网上评论，推荐的FLEX小1U电源无非就是益恒7025B，海韵250SUB这几款。不过这些大厂的低端250W电源虽然用料不错，但都是古董型号了，用的技术比较老旧，双管正激+单路磁放大，没有同步整流也没有DCDC。而且都不是消费级产品，不知道买到是不是拆机的，价格也不算便宜。

网上看到一个叫鱼巢的电源品牌，有消费级的FLEX电源，虽然看参数好像有点虚高，但配置似乎还行。黑钻550M，额定500W，LLC+同步整流+DC-DC，3C认证，80PLUS金牌认证，全模组接口，5年保修，价格也比正规渠道的益恒7025B略低一些（TB上）。

当然光看广告不行，搜了一下测评，网上能找到的寥寥无几，只看到几年前一个同品牌其他产品的视频，评价都是说杂牌虚标缩水。但这个产品详情页各种标注还是比较详细透明的，就算500W虚标，那砍半用应该还是不成问题的。何况我用的负载连50W也没有，难得有厂商做消费级FLEX电源，给一个机会试试。

开箱和外观

鱼巢黑钻550，带安规电源线到手价245，包装全彩印，背面的标注信息不少

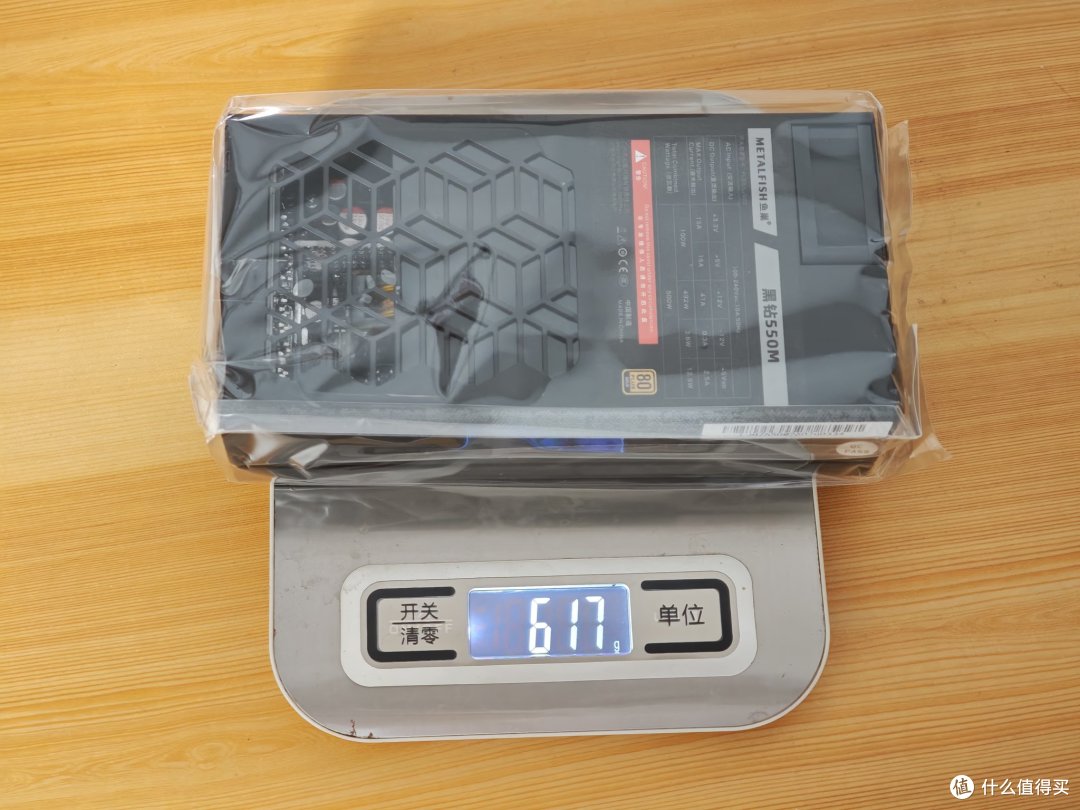

先称下重量，617g，这用料估计不会太足

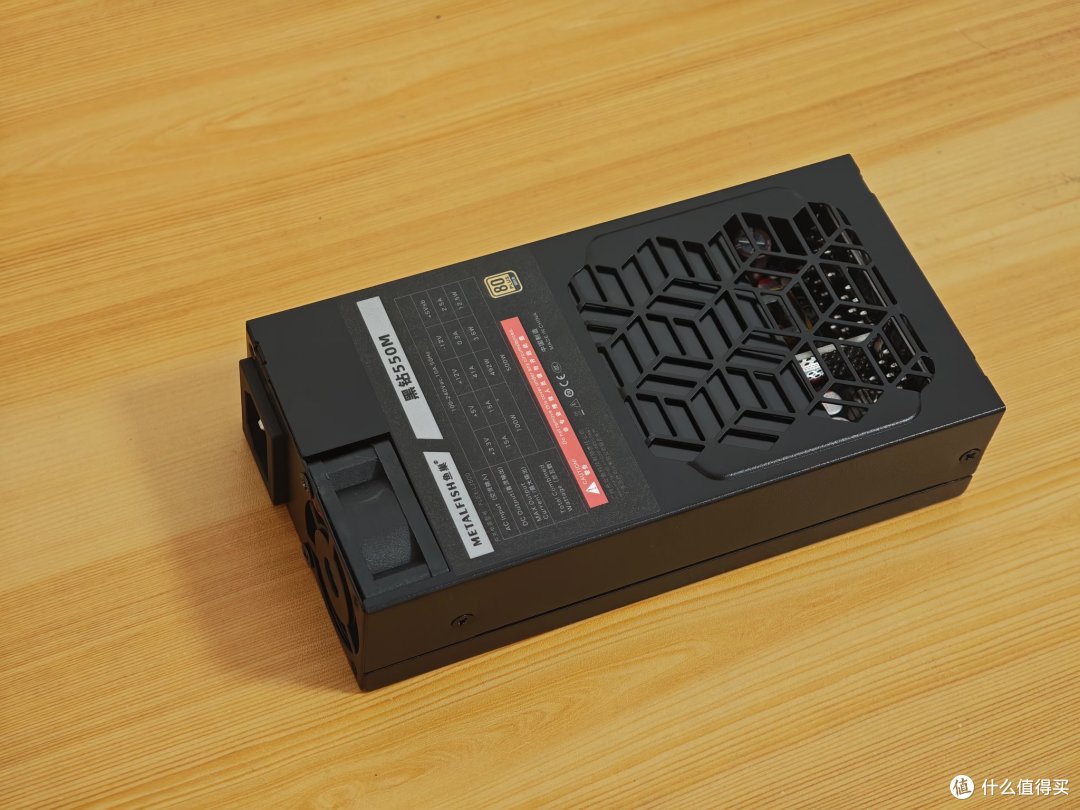

涂黑开关看着是不错的，不过介绍的时候里面是透明麦拉片，怎么实物成了黑色的了，难道是不让看内部结构吗

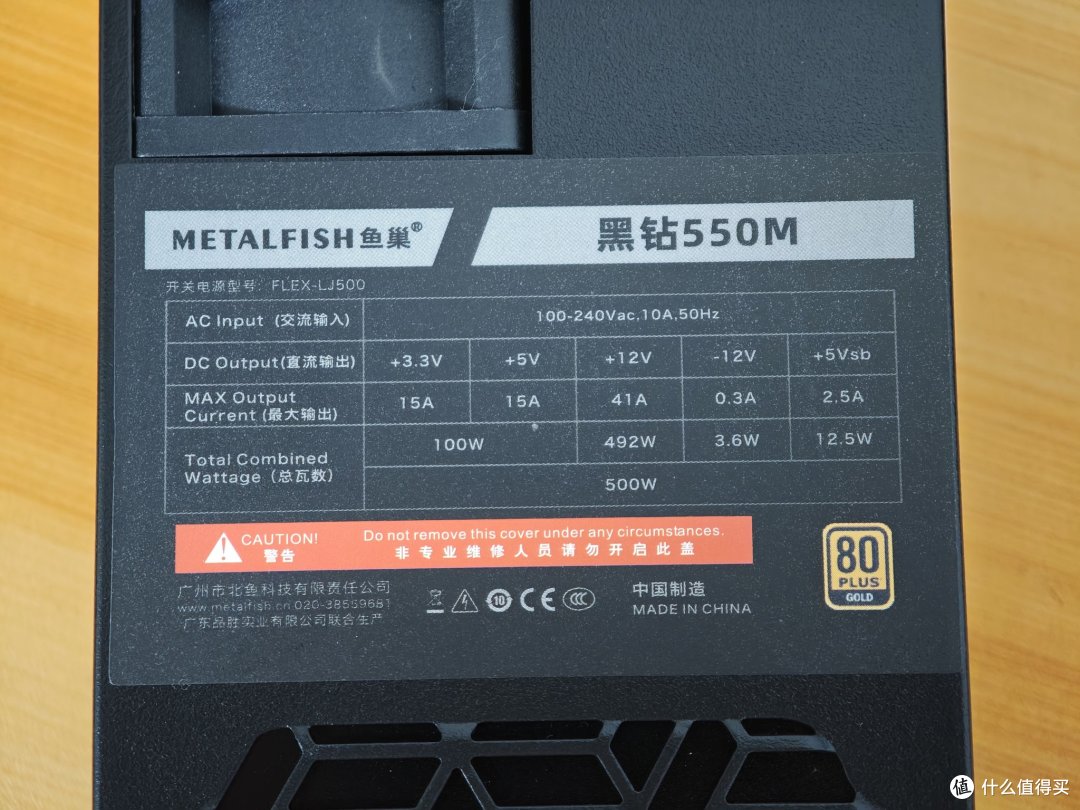

铭牌标注，没什么问题，亮点是5V和3.3V输出能力很强。代工是品胜？也算大厂了

拆解

侧面螺丝上只有一个检测合格标签，可以无损揭下。直接拆开，电路板也是一黑到底

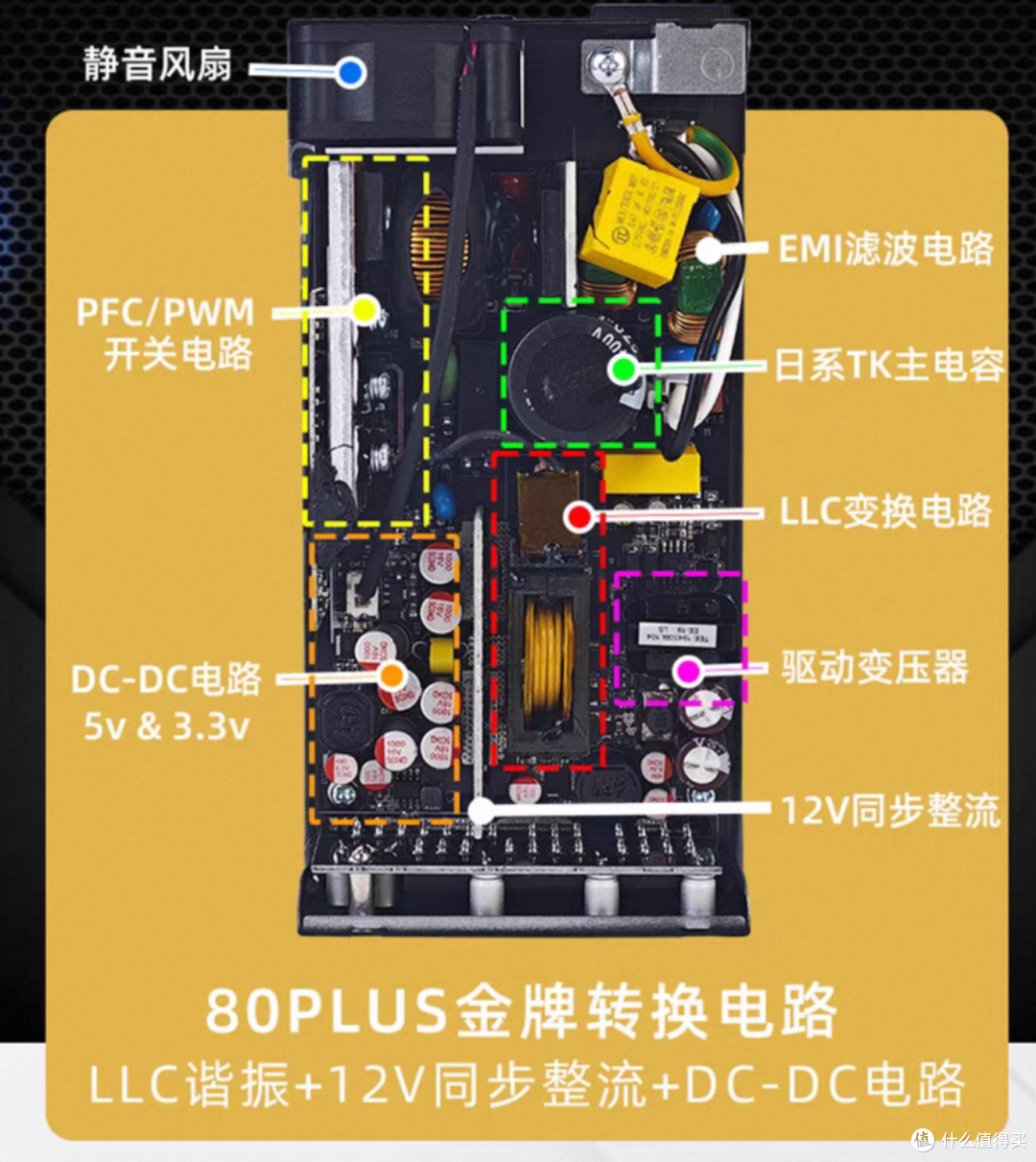

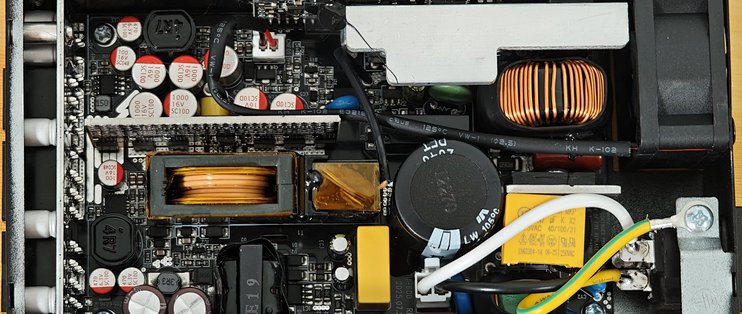

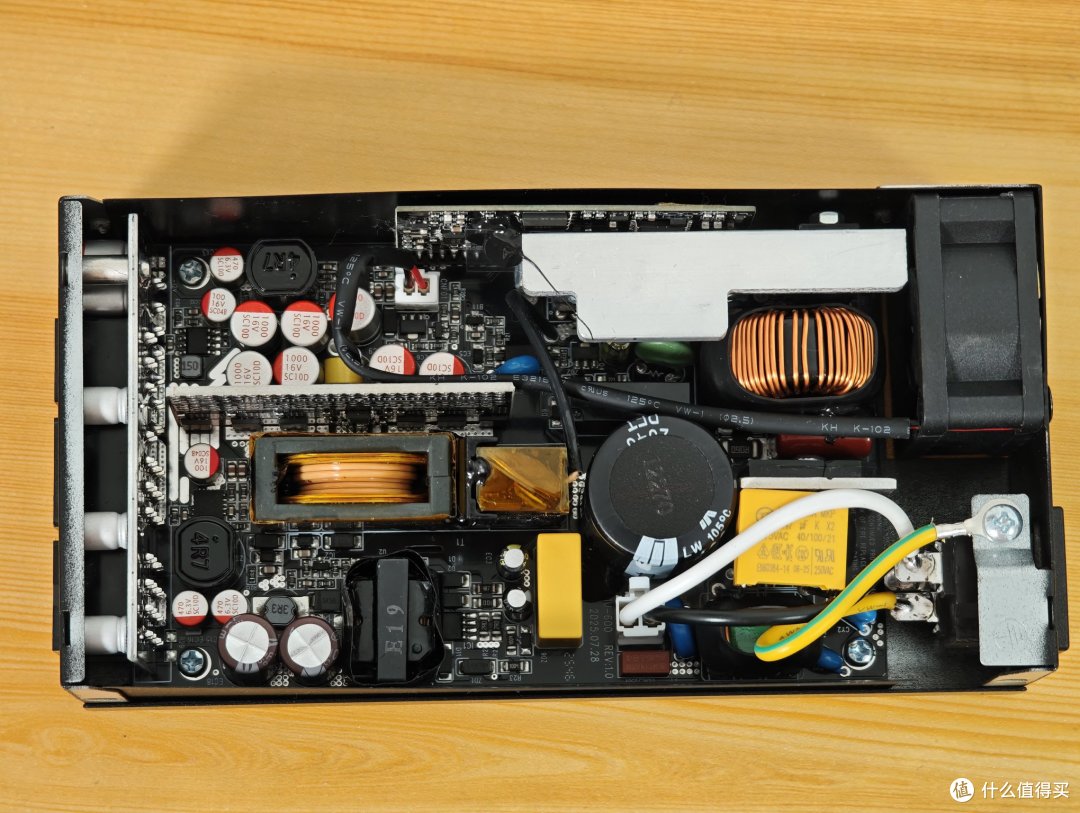

内部空间还是很多的，散热片只有一大一小两片，布局规整，做工也没什么问题，和介绍的一样，确实是主动PFC+LLC+同步整流+DC-DC，实物和下图官网图片完全一致，比较靠谱

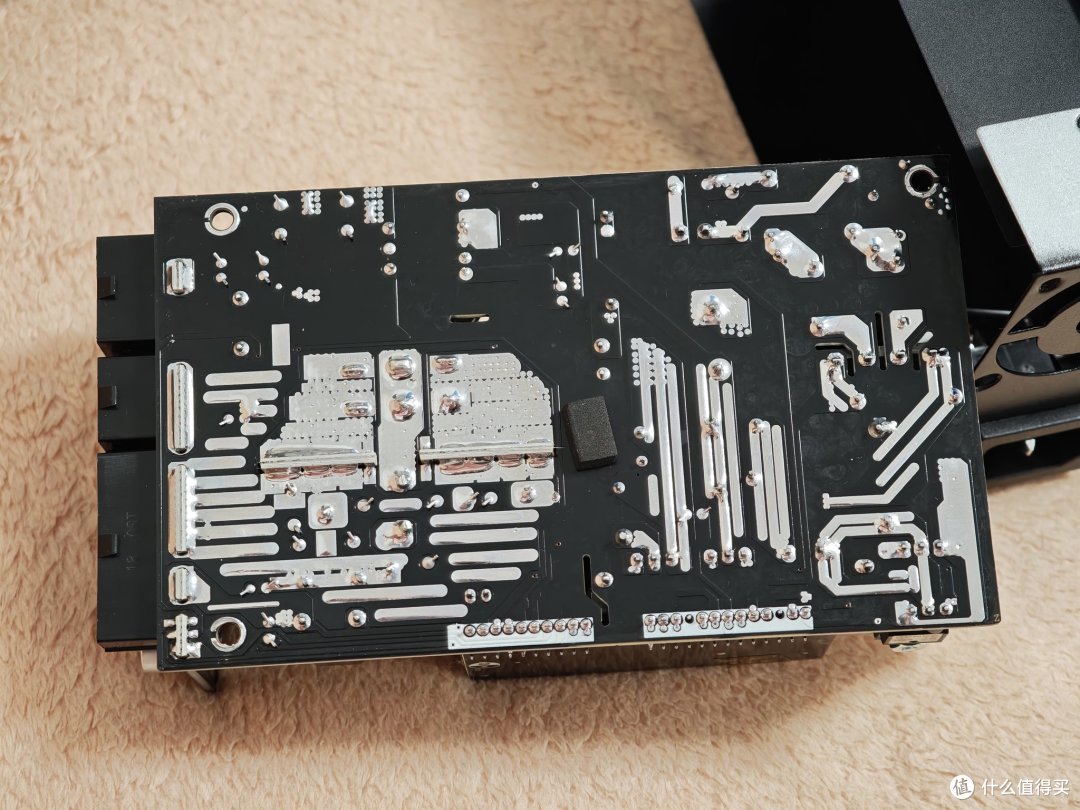

背面没有元件，不过有大面积的锡，可能是用于增强导电

按顺序看看细节，交流电从白色插座进来，先过保险丝和压敏电阻，后面是滤波电路。两个y电容，一个X电容，两个共模电感都有热缩管。但常规的二级EMI电路不是应该还有一组电容吗？这X电容规格也不高，是不是有点寒酸了

主电容是日系，400V/270微法，105度，500W功率这个电容也算可以了。参考250W的益恒7025B是180微法。右边那个小铝片是整流桥的散热片

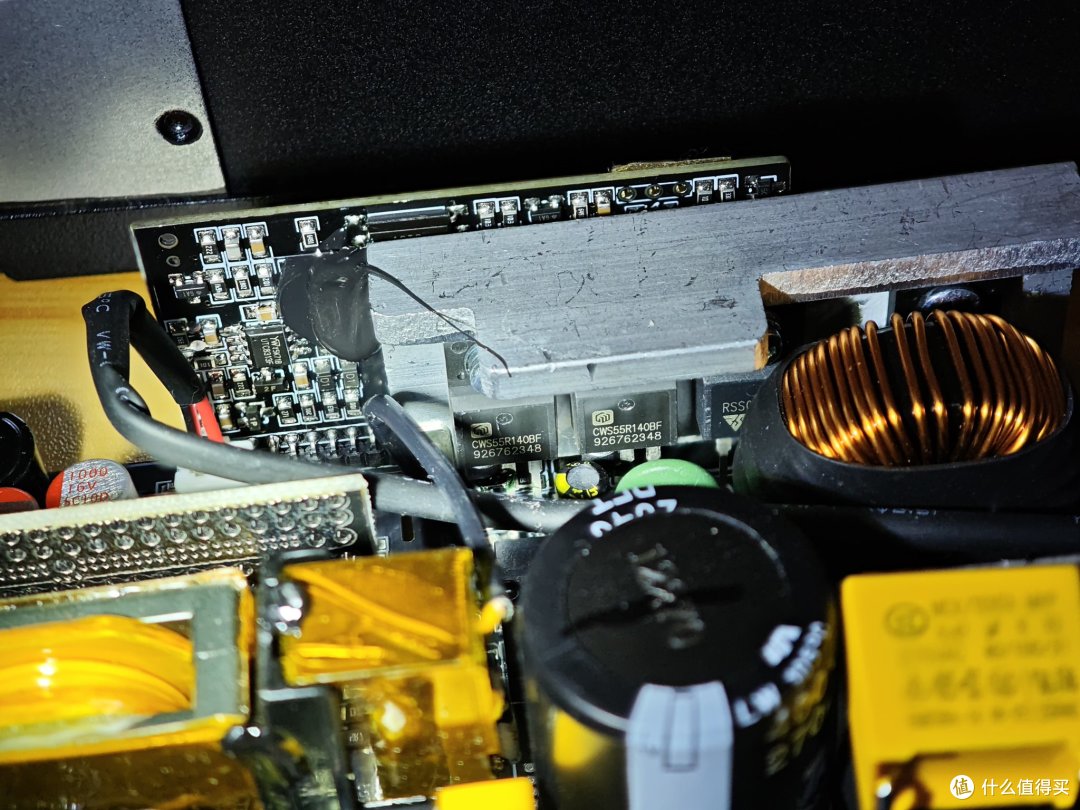

再往后是PFC电路，电感体积不小，基本顶满机身高度。散热片上集中了大部分发热器件，左边是两颗鑫源半导体的MOS管，应该是LLC的半桥；往右是瑞森的碳化硅二极管，被电感挡住的是另一个高规格MOS管，应该是PFC的开关管；中间绿色的是NTC，旁边有继电器，有利于提升效率

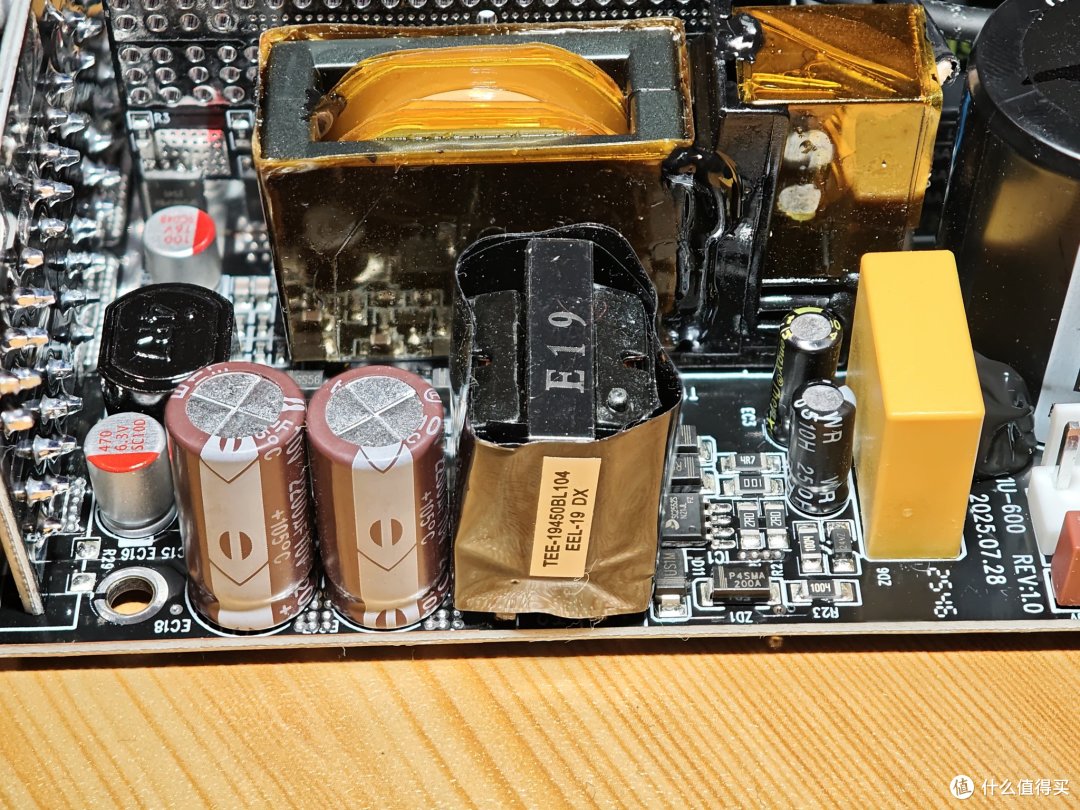

下一步是LLC电路，变压器形状比较特殊，介绍说是定制的铜片+铜束变压器，旁边是谐振电感，黄色方块是谐振电容，下面有个小变压器是待机供电的，其他部件请自行评判

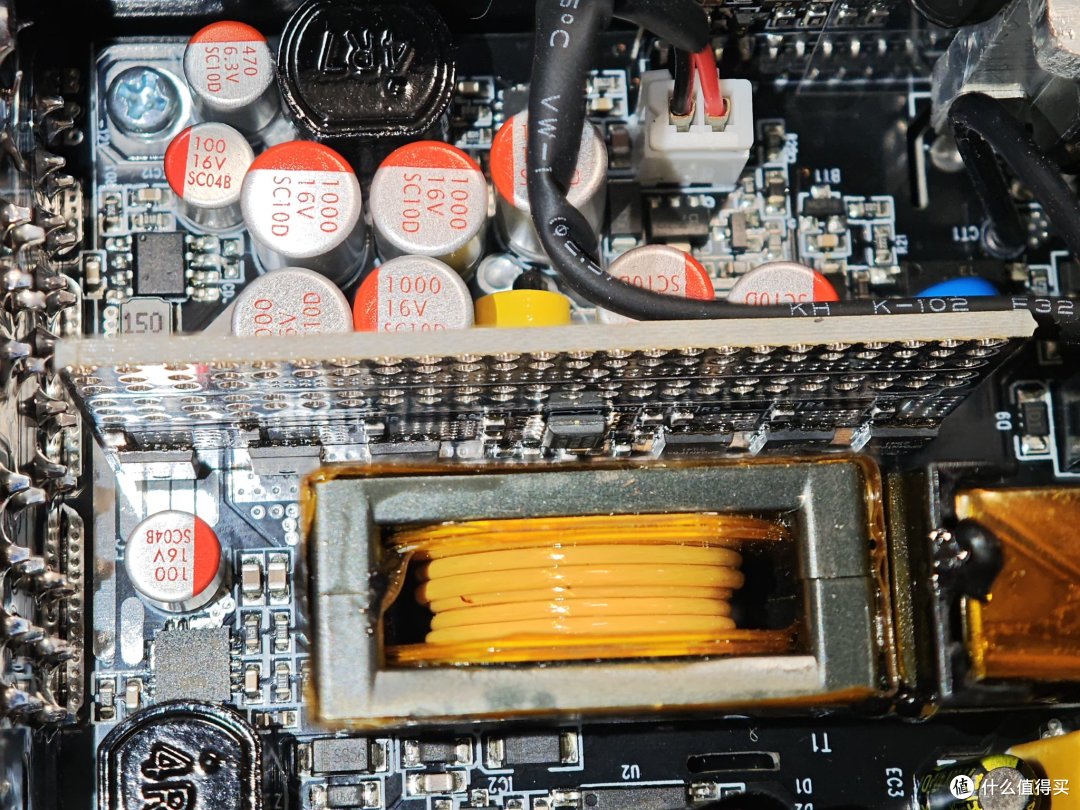

再往后，直立小板上是12V同步整流，没有专门散热片，靠PCB打孔和表面锡层散热，上面是DC-DC电路，电容宣称是固态，上下的两个黑色4R7一体电感估计分别负责5v/3.3v

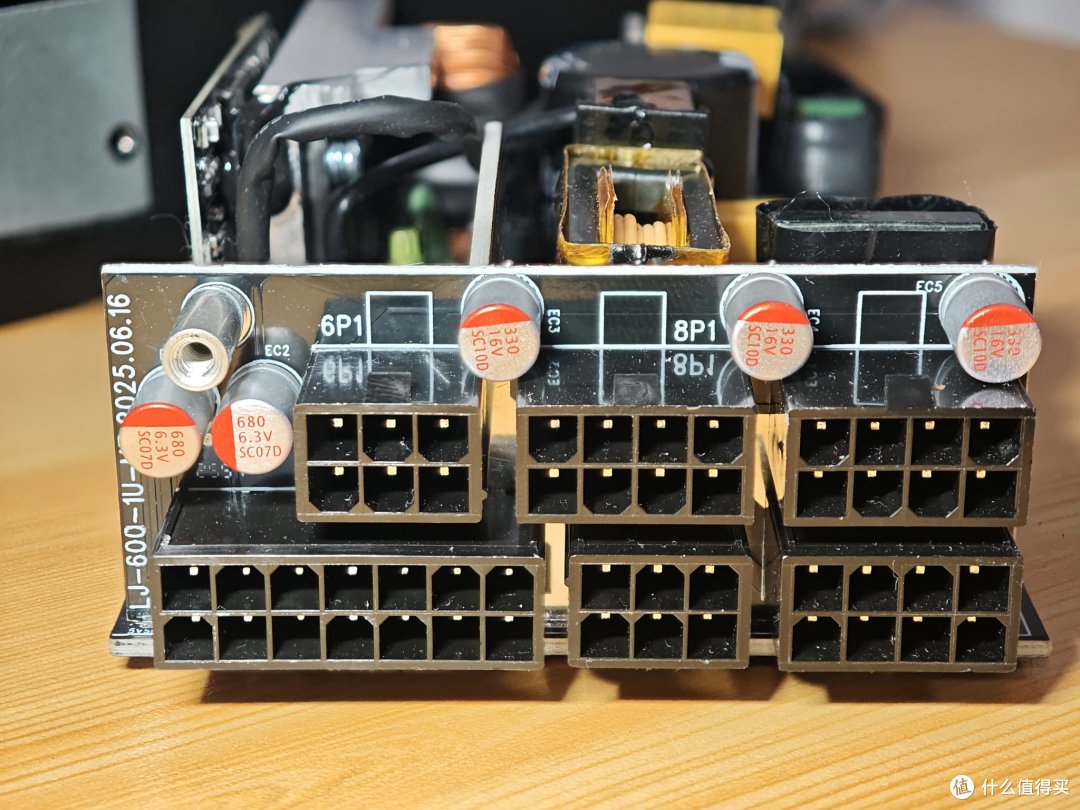

输出部分，原生的全模组设计，没有多余的走线，立式结构给内部留出了更多空间，还有5颗输出电容，不错，不知道是不是固态

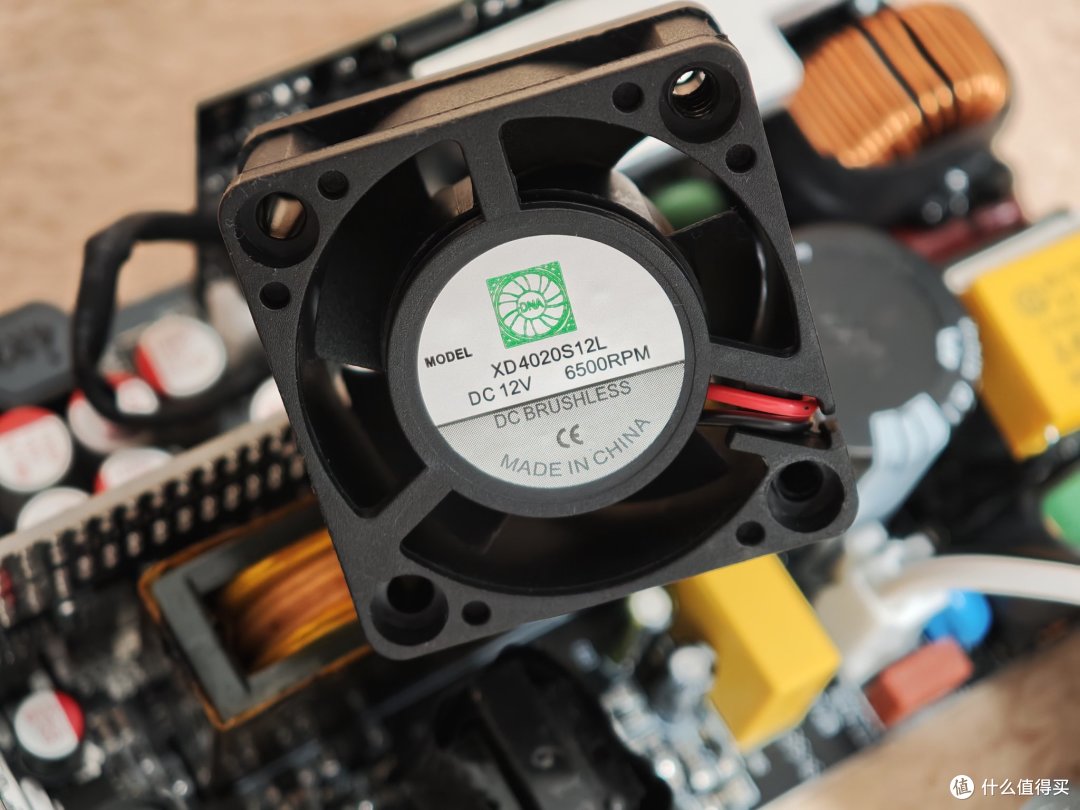

看下风扇，6500转速不算高，带自动调速，消费级产品对噪音还是比较注重的

使用体验

电源已经用了几天了，风扇噪音控制还行，有一点高频噪音但不多。带蜗牛星际不能说绰绰有余，可以说是牛刀杀鸡了。没有设备，也测不了什么转换率之类，不过看工作时智能插座显示的功耗，对比原来自带的电源，还高了2W，估计是因为电源额定功率大了，在很低负载下效率反而吃亏。

总结

这个电源总体还是对得起售价的。虽然包装华丽加上外壳PCB电源线一黑到底，感觉有点过于注重表面，但看内部设计，也是布局合理，做工不错。保险丝、压敏电阻、热敏电阻、继电器配置齐全。

货真价实的主动PFC+LLC+同步整流+DC-DC，80PLUS金牌认证不假。主电容、PFC电感等关键部位的用料也还可以。缺点是二级EMI滤波电路少一组电容，有些缩水，散热配置也比较精简。再搭配转速不高的风扇，满足500W持续输出值得怀疑，但是当一个300W的电源用应该绰绰有余。

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
