前提

之前一直有想法,鉴于太麻烦就没动,现在当爸了,美名其曰为了宝宝,然后就动工啦😄

目标

利用两只紫外线灯管进行光照消毒,橘皮反光纸用来反射光线减少死角,复产臭氧作为补充,以照顾到光线死角。

上下两层拉篮各安装一只限位开关,用来开拉篮自动灭灯避免伤人,关拉篮自动亮灯(控制器工作时间段内,因为及时偶尔取东西时间也就几十秒,所以不考虑控制器时间复位问题)。

按下自复按钮后,延时控制器通电并负责30分钟后自动断电。同时自复按钮提示灯点亮,用来提示工作状态(从灯管处取电,任何一个门没关好也是不亮的)。

材料清单

先列出材料清单及价格:

2x紫外线灯管有臭氧8W,44元;

1x延时断电控制器,14.3元;

2x限位开关;

1x自复按钮;

若干热缩管及以上两项共35.6元

1x电源开关,0元;

4米x0.61米橘皮反光纸,21.76元。

施工过程

首先自然是要拆除拉篮,方便橘皮反光纸施工。这个不同品牌拆法也不一样,自己施工忘记拍照了。上个拆空的图:


拆空后拆空后

右侧的白线是电源线,从隔壁取电。

下一步就是贴橘皮反光纸,这个在柜子里钻着出来就蒙圈了,然后没有拍照大家谅解,效果参照下图的完成效果吧。


安装完成安装完成

安装接线完成了,不平整的地方下面藏有走线,接线系列没有拍照,就是标准接线后锡焊再加两层热缩管。

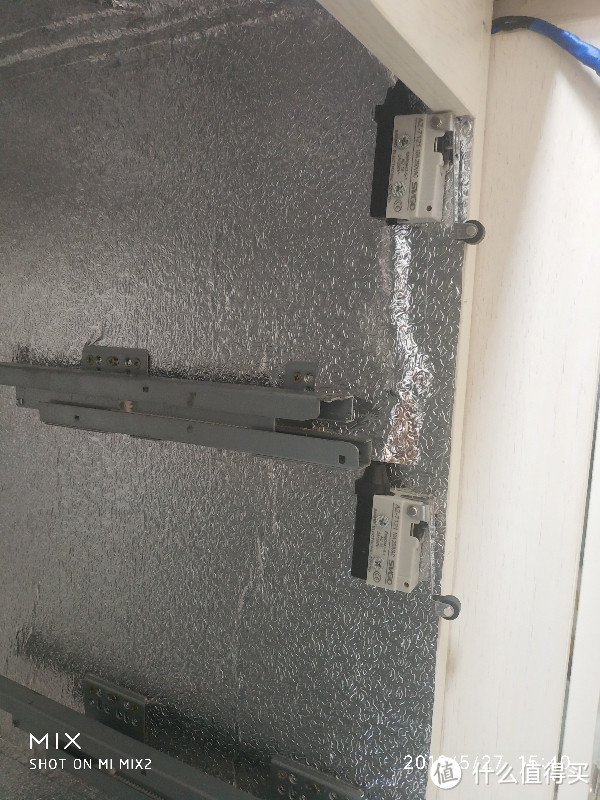

限位开关及隐线限位开关及隐线

这是限位开关的安装系列,大橱柜拉篮自制紫外臭氧消毒柜,真的好大的限位开关,开箱时吓死我了,不过还好,方便接线固定橱柜拉篮自制紫外臭氧消毒柜

但是……(凡事就怕但是橱柜拉篮自制紫外臭氧消毒柜


橱柜拉篮自制紫外臭氧消毒柜

和拉篮有点干涉,型号拉篮还有调整余地,这就是调整后的效果,还算顺滑橱柜拉篮自制紫外臭氧消毒柜


开机状态开机状态

开机状态,蓝灯提示。

关机状态关机状态

关机或者拉开拉篮后灭灯,关上后再次点亮。没有电钻开孔,只能如此了橱柜拉篮自制紫外臭氧消毒柜

总开关总开关

买灯管时配套的开关,用来做总开关,用来复位延时开关状态。或者需要中断消毒过程。

延时控制器延时控制器


延时控制器延时控制器

这个用电阻值来调节时间的,30分钟设置值为150kΩ。为了防潮放在隔壁柜子。


亮灯效果亮灯效果

闹着眼瞎的风险手动触动限位开关拍照的。


原理图原理图

最后这是原理图,画图不是专业的,图中符号错误大家就无视了吧橱柜拉篮自制紫外臭氧消毒柜橱柜拉篮自制紫外臭氧消毒柜橱柜拉篮自制紫外臭氧消毒柜

总结

目前基本实现了目标,开灯10秒我就能闻到臭氧味道了,30分钟消毒需要近一个小时通风橱柜拉篮自制紫外臭氧消毒柜橱柜拉篮自制紫外臭氧消毒柜橱柜拉篮自制紫外臭氧消毒柜,会不会造成二次污染?正在考虑更换无臭氧灯管,或者去掉一根灯管。

但是,目前还有一些小问题:因为没有灯管臭氧产出值,所以不知道臭氧浓度能够达到多少。

本为了安全计划使用弱电控制,硬生生为了压缩成本而砍掉了橱柜拉篮自制紫外臭氧消毒柜,不过后期加装还是很方便的。

如果哪位大神有便宜的臭氧检测方案请指教。

关于有效消毒的臭氧浓度及其计算方法还请大神们不吝赐教橱柜拉篮自制紫外臭氧消毒柜
